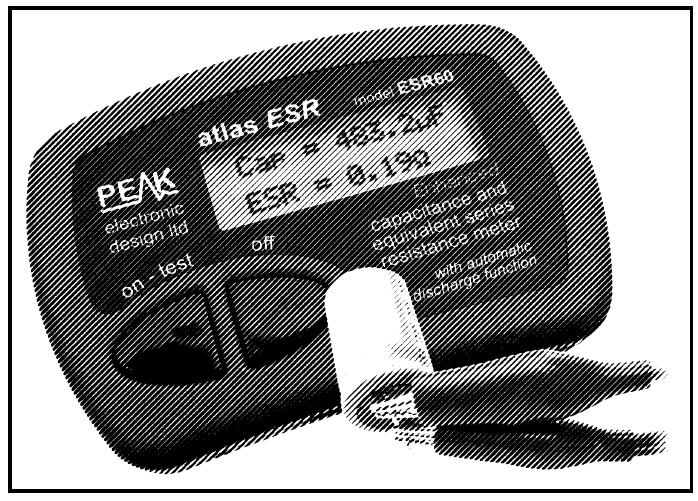

1 Atlas ESR Měřič kapacit a ESR Model ESR70 Uživatelský manuál

2 Věnujte prosím čas přečtení tohoto návodu, než začnete přístroj používat! Úvod Atlas ESR je pokročilý nástroj zvláště určený k analýze kapacitátorů o stejném odporu (v nebo mimo obvod). Navíc, pokud je to možné, zobrazí kapacitu testovaného zařízení. Vlastnosti: - Rozsah měření ESR od 0 do 20Ω. - Rozlišení ESR 0.01Ω. - Rozsah kapacity 1μF až 22mF (22 000μF). - Lze použít i pro kontrolu odporu o málo ohmech. - Vestavěný ochranný obvod chránící před poškozením. - Integrovaný obvod ovládání vybití odstraňuje nutnost, aby uživatel vybil před testem ručně kapacitátory. Je tak zajištěno, že nabitý kapacitátor spíše nepoškodí jednotku. Například pokud má testovaný kapacitátor potenciál několika desítek voltů, náboj je automaticky odstraněn. Je na zodpovědnosti uživatele zajistit, že jakýkoliv nebezpečný nabitý kapacitátor bude před připojením jednotky bezpečně vybit. - ESR měření v obvodu i mimo obvod. - Automatické a ruční vypnutí. Bezpečnost Varování: Tento nástroj nesmí být nikdy připojen k vybavení/komponentům pod proudem. Je na zodpovědnosti uživatele zajistit, že jakýkoliv nebezpečný nabitý kapacitátor bude před připojením jednotky bezpečně vybit. Abyste zajistili, že bude fungovat ochranný mechanismus, vždy se ujistěte, že Atlas ESR dokončil jakoukoliv analýzu před připojením testovacích sond ke komponentu. Pokud nedodržíte doporučení z těchto upozornění, můžete způsobit zranění, poškození testovaného vybavení, poškození Atlas ESR nebo zánik záruky.

3 Poznámky k ESR ESR (equivalent serie resistance) je zkratka, která vyjadřuje hodnotu odporu, který je efektivně v sérii s ideálním kapacitátorem. Žádný kapacitátor ovšem není ideální, detailní ekvivalenty obvodu typického kapacitátoru jsou velmi komplikované. Pro mnoho elektrolytických kapacitátorů nicméně platí, že většina důležitých parametrů, od nichž se odvíjí práce kapacitátoru, jsou kapacita a ESR. Navýšení ESR (věkem, špatným používáním nebo teplotním cyklem) může vést k špatnému fungování kapacitátoru. Kapacitátor se stane méně "ideálním" a začne rozptylovat více energie. Ideální kapacitátor pochopitelně nerozptyluje žádnou energii. Výrobce kapacitátoru obvykle vyznačí ESR svého várobku jako 100kHz, což je stejná testovací frekvence, kterou používá Atlas ESR. Analýza kapacitátoru Atlas ESR je navržen tak, aby analyzoval ESR kapacitátorů v i mimo obvod. Dvě testovací sondy mohou být propojeny jakýmkoliv způsobem ke komponentu. Pamatujte, že měření uvnitř obvodu může vést k méně přesným výsledkům. Důležité: Pro minimalizaci rizika poškození jednotky se ujistěte, že před připojením sond ke kapacitátoru Atlas ESR dokončil všechny předchozí analýzy. Tím zajistíte, že vestavěný ochranný obvod je připraven pro elektřinu, která může být přítomna v kapacitátoru. Atlas ESR začne s analýzou komponentu, když je stisknuto tlačítko on-test. Analýza obvykle trvá méně než deset sekund. Záleží na charakteristice kapacitátoru. Pokud je kapacitátor nabitý (<50V), Atlas ESR se pokusí vybít kapacitátor a zobrazí při procesu tuto hlášku: Pokud Atlas ESR nemůže rozpoznat k sondám připojený komponent nebo je kapacita mimo rozsah, zobrazí se jedna z těchto dvou hlášek:

4 Jakmile máte správnou hodnotu ESR, zobrazí se výsledky. Pokud přítomnost externích obvodů nenarušila příliš měření kapacity, bude hodnota kapacity následující. Pokud nešlo rozhodnou o kapacitě, zobrazí se pouze hodnota změřené ESR. V případě, že ESR přesahuje maximum možného měření, může se zobrazit následující: Rozsah měření ESR je automaticky určen během analýzy. Obvykle je rozlišení měření ESR následující: Hodnota ESR Automaticky vybraný testovací proud Zobrazené rozlišení 0.00 Ω Ω 20mA 0.01 Ω 2.0 Ω Ω 2mA 0.1 Ω Ačkoliv je měření běžně rozhodnuto podle absolutní hodnoty ESR (vit tabulka), malé hodnoty kapacity mohou vést k horšímu rozlišení měření ESR.

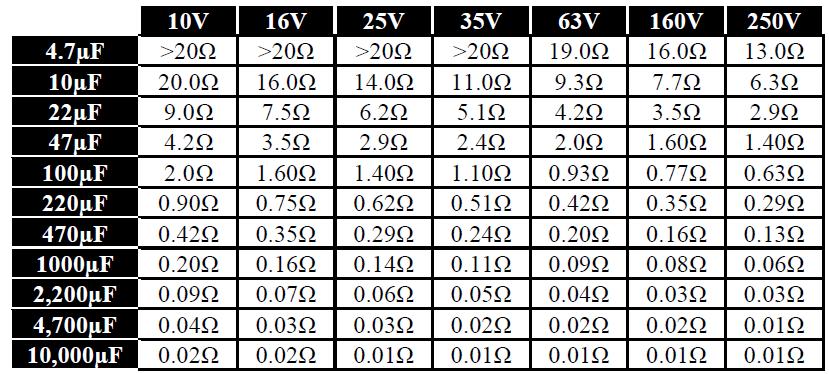

5 Typické hodnoty ESR Není možné poskytnout definitivní pravidlo pro hodnoty ESR, které jsou přijatelné pro všechny situace. Očekávaná hodnota ESR z velké části závisí na hodnotě kapacity a charakteristice napětí kapacitátoru, ale také závisí na teplotě a dalších faktorech. Některé kapacitátory jsou vyrobeny, aby měly nízkou hodnotu ESR, zatímco běžné levné díly mají obvykle větší, ale stále přijatelné hodnoty. Ač se jedná o pouze přibližné hodnoty, následující tabulka ukazuje "typické" hodnoty ESR pro rozsah různých kapacit a napětí. Uvědomte si, prosím, že hodnoty výše jsou pouze typické hodnoty pro standardní elektrolyty při pokojové teplotě. Ověřte prosím hodnotu oproti očekávané hodnotě pro určitý typ kapacitátoru, který testujete.

6 Kompenzace sondy Abyste zajistili dobré opakující se hodnoty, zvláště pro nízko hodnoty ESR, může být nezbytné občas provést kompenzaci sondy. 1. Ujistěte se, že je jednotka vypnutá. 2. Stiskněte a přidržte na čtyři sekundy tlačítko on-test, dokud se nezobrazí následující zpráva: 3. Jednotka vám poté sdělí, že máte zkratovat obě sondy (propojením čelistí krokosvorek). Poté stiskněte tlačítko on-test. 4. Po krátké chvílise zobrazí potvrzení, že procedura je u konce a poté se vypne. Pokud se zobrazí následující zpráva, pak možná nebyly sondy správně zkratovány. Tato zpráva se může také objevit, pokud je spojení sondy je špatné. Údržba vašeho Atlas ESR Atlas ESR by vám měl vydržet funkční mnoho let, v závislosti na to, jakým způsobem o něj uživatel pečuje. Jednotku byste neměli vystavovat přílišnému teplu, šokům nebo vlhkosti. Navíc by měla být alespoň každých dvanáct měsíců vyměněna baterie, abyste snížili riziko vytečení. Pokud se objeví upozornění na slabou baterii, je třeba baterii vyměnit. Okamžitá výměna baterie je EXTRÉMNĚ DŮLEŽITÁ, jelikož vestavěný obranný mechanismus nemusí při slabé baterii fungovat správně a tak způsobit, že by byla vaše jednotka náchylná k poškození i od málo nabitých kapacitátorů. Atlas ESR nebude v případě slabé baterie pokračovat v práci. Nové baterie můžete sehnat u mnoha prodejců nebo přímo od Peak Electronic Design Ltd nebo autorizovaného agenta. Typy baterií: Vyhovující typy baterií jsou 23A, V23A, GP23A, MN21 nebo kvalitní 12V alkalické. Přístup k baterii: Abyste vyměnili baterii, obšroubujte tři šrouby a poté dejte pryč zadní kryt. Vyndejte starou baterii a vložte ve správné polaritě novou. Opatrně vraťte na místo kryt a nepřetáhněte šroubky. Jak se zbavit baterií: Starou baterii, prosím, doneste do Peak Electronic Design Ltd pro bezpečnou likvidaci šetrnou k životnímu prostředí.

7 Dodatek A - Řešení problémů Problém Hodnota ESR při zkratovaných sondách se neblíží 0 Ω. Nejspíš se zaseklo "Measuring capacitance". Příčina/možné řešení Proveďte kompenzaci sondy Je možné, že jedno nebo více z 4-drátových spojení sond se rozbilo. Zkontrolujte všechna spojení. Displej ukazuje "Removing trace charge". Tato zpráva se zobrazí, když Atlas ESR detekuje, že připojený kapacitátor může vykazovat "prosakování" nebo "dielektrickou absorpci", což je docela normální. Přístroj poté zajistí, že kapacitátor bude vybit a pomůže zabránit rozšíření napětí skrze kapacitátor poté, co byla dokončena procedura normálního vybití. Displej ukazuje "Auto discharge taking too long!" Displej ukazuje "Warning! V=132V Safely discharge" Displej ukazuje "Self Test Fail Code 2" Jednotka se pokouší odstranit napětí z kapacitátoru pomocí procedury kontrolovaného vybití. Pokud toto trvá více než šedesát sekund, proces vybití se přeruší. Doporučuje se, abyste bezpečně vybili kapacitátor ručně a zkusili analýzu znovu. Pokud napětí v kapacitátoru je větší než 50V, pak se Atlas ESR nepokusí vybít kapacitátor. Tento kapacitátor prosím vybijte ručně. Je možné, že došlo k chybě hardwaru. Kontaktujte pro pomoc Peak Electronic Design Limited.

8 Dodatek B - Technické specifikace Pokud není specifikováno jinak, všechny hodnoty jsou pro teplotu 25 C. Parametr Minimální Typické Maximální Poznámka Proud testu peak do S/C ±20mA ±25mA Napětí testu peak přes O/C ±2.5V ±3.0V Rozsah měření kapacity 1μF 22,000μF Přesnost kapacity ±4% ±0.2μF Rozsah měření ESR 0Ω 20Ω 2 Rozlišení ESR pro <2Ω 0.01Ω 0.02Ω Rozlišení ESR pro >2Ω 0.1Ω 0.2Ω Přesnost ESR pro <2Ω Přesnost ESR pro >2Ω ±1.5% ±0.02Ω ±1.5% ±0.2Ω Napětí (pro C < 10μF) ±275V 3 Napětí (pro C > 10μF) ±50V 3 Limit napětí pro vybití ±50V Typ baterie MN21/GP23A 12V alkalická 2 Rozsah napětí baterie 8.5V 12V Práh varování napětí baterie 8.5V Doba nečinnosti pro automatické vypnutí Rozměry (vyjma externích vodičů) 30 sekund 103 x 70 x 20 mm Rozsah pracovní teploty 10 C 40 C 1 Poznámky: 1. Záleží na přijatelné viditelnosti LCD. 2. Záleží na opakování. 3. Limit maximálního napětí vnitřní ochrany elektroniky. Sondy, vodiče a jednotka nejsou certifikovány k použití s vysokým napětím. Tento výrobek nepatří do směsného odpadu! Odevzdejte jej na určeném sběrném místě!
