1 Konstrukční systémy budov Přednášky 2-3 Konstrukční systémy vícepodlažních budov a zatížení Doc. Ing. Hana Gattermayerová,CSc gatter@fsv.cvut.cz Obsah Zdroje, literatura Normy pro zatížení EC Evropské normy EN Svislé prvky a svislá zatížení České normy ČSN EN Svislé prvky a vodorovná zatížení NA (národní aplikační Vítr, seismicita dokumenty) Nesilová zatížení Mimořádná zatížení 124KP5 - Přednáška 2-3 1
2 Mezní stavy I. Mezní stav únosnost Ztráta stability Ztráta rovnováhy Převrácení, kolaps, vzpěr Collapse of a high-rise building because of failure of the columns at the first storey during the Chi-Chi earthquake, Taiwan, September 20, 1999, Magnitude KP5 - Přednáška 2-3 2

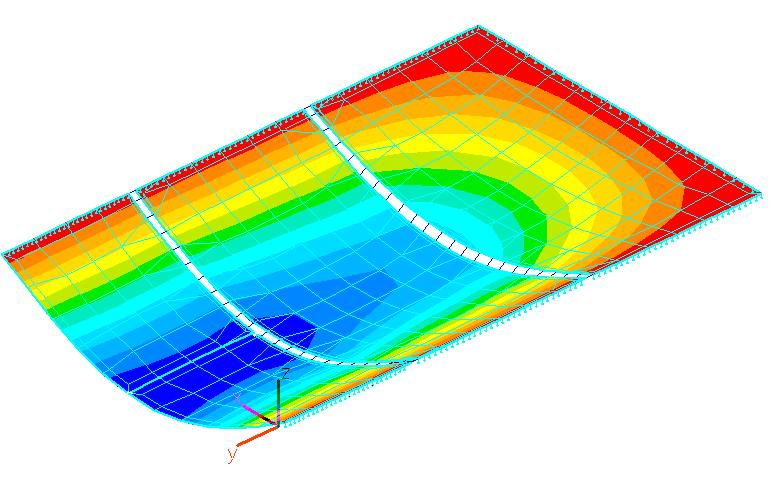

3 Mezní stavy II. Mezní stav použitelnost Nadměrné deformace Trhliny Vibrace Poškození vzhledu Dopad na obalové konstrukce 124KP5 - Přednáška 2-3 3
4 Rozdělení zatížení Stálá Proměnná Mimořádná G Q A Vlastní váha konstrukcí a pevně zabudovaných prvků Zemní tlak Hydrostatický tlak Předpětí Nahodilá užitná Klimatická (vítr, sníh, déšť, námraza) Nesilová zatížení (teplotní změny, rozdílné sedání, smršťování, dotvarování) Montážní excentricity Seismicita Výbuch plynu Tlakové vlny Povodně Teroristické útoky 124KP5 - Přednáška 2-3 4

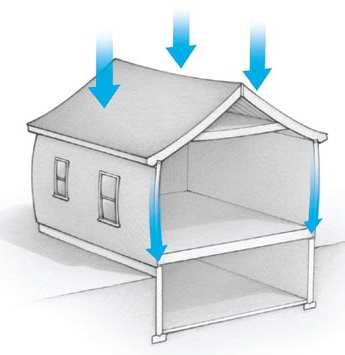

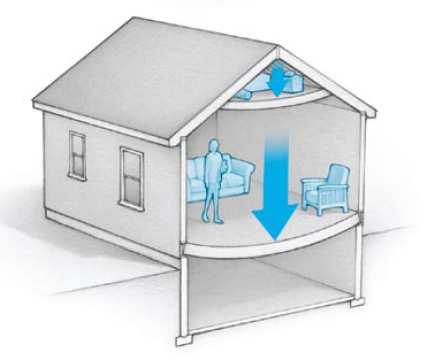

5 Odezva konstrukce na zatížení Stálé zatížení vlastní váha konstrukcí Je konstantní po dobu životnosti Způsobuje dlouhodobé deformace a dotvarování Source of pictures: FINE HOMEBUILDING 124KP5 - Přednáška 2-3 5
6 Odezva konstrukce na zatížení Proměnné zatížení užitné Působí s proměným výskytem na vodorovné konstrukce Možnost omezení průhybu a vibrací vhodnou volbou podlahových a podhledových konstrukcí 124KP5 - Přednáška 2-3 6
7 Odezva konstrukce na zatížení Proměnné klimatické zatížení - vítr Působí tlakem nebo sáním kolmo na vnější povrch objektů Vliv na stabilitu objektů (výškové budovy) Vliv na prvky fasádního a střešního pláště (jednotlivé prvky budovy) 124KP5 - Přednáška 2-3 7

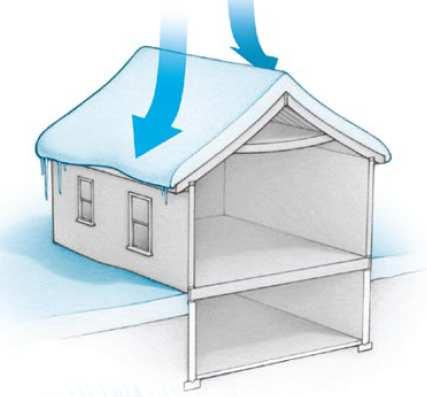

8 Odezva konstrukce na zatížení Proměnné klimatické zatížení - sníh Působí rovnoměrně nebo v návějích v průmětu na střešní rovinu Vliv na dimenze a deformace prvků zastřešení 124KP5 - Přednáška 2-3 8
9 Odezva konstrukce na zatížení Proměnné zatížení - seismicita Působí vodorovnými silami způsobenými uvolněním elastické energie v tektonicky aktivních oblastech Způsobuje destrukce, deformace, poškození vzhledu 124KP5 - Přednáška 2-3 9
10 EN Normy (platné od 04/2010!! dřívější ČSN, ENV, P ENV zrušeny) ČSN EN 1991 (730035) Zatížení stavebních konstrukcí (Actions on structures) ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb ČSN EN /NA (730035) National Annex - Eurocode 1: Actions on structures - Part 1-1: General actions - Densities, self-weight, imposed loads for buildings (2004) ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 1-2: Obecná zařízení - Zatížení konstrukcí vystavených účinkům požáru ČSN EN /NA (730035) National Annex - Eurocode 1: Actions on structures - Part 1-2: General actions - Actions on structures exposed to fire (2004) ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 1-3: Obecná zatížení Zatížení sněhem ČSN EN /NA (730035) National Annex - Eurocode 1: Actions on structures - Part 1-3: General actions - Snow loads :2005) ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem ČSN EN /NA (730035) National Annex - Eurocode 1: Actions on structures -Part 1-4: General actions Wind actions ČSN EN (730035) Eurokód 1: Zatížení konstrukcí -Část 1-5: Obecná zatížení - Zatížení teplotou ČSN EN /NA (730035) National Annex - Eurocode 1: Actions on structures - Part 1-5: General actions - Thermal actions ČSN EN (730035) Eurokód 1: Zatížení konstrukcí -Část 1-6: Obecná zatížení - Zatížení během provádění ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 1-7: Obecná zatížení - Mimořádná zatížení ČSN EN (730035) Eurokód 1: Zatížení konstrukcí -Část 3: Zatížení od jeřábů a strojního vybavení ČSN EN (730035) Eurokód 1: Zatížení konstrukcí - Část 4: Zatížení zásobníků a nádrží ČSN EN (730036) Navrhování konstrukcí odolných proti zemětřesení Část 1: Obecná pravidla, seizmická zatížení a pravidla pro pozemní stavby Eurocode 8: Design of structures for earthquake resistance Part 1: General rules, seismic actions and rules for buildings 124KP5 - Přednáška
11 Charakteristické a návrhové hodnoty zatížení Fd = γfψi Fk γf = 1,35 ( stálé zatížení) γf= 1,5 (proměnná zatížení) Fk - char. value Fd - design value Součinitelé ψi ČSN EN 1990, 2002, tab. A.1.1 Zatížení ψ0 ψ1 ψ2 užitné A, B 0,7 0,5 0,3 užitné C, D 0,7 0,7 0,6 užitné E 1,0 0,9 0,8 Sníh 0,5 0,2 0,0 vítr 0,6 0,2 0,0 Teplota 0,6 0,5 0,0 124KP5 - Přednáška
12 Kombinace pro mezní stavy únosnosti 124KP5 - Přednáška
13 Funkce: Transport zatížení ze stropních konstrukcí do základů (gravity load = gravitační, svislé zatížení) Svislé prvky a svislé zatížení 124KP5 - Přednáška
14 Opakování fyziky a základů stavební mechaniky: Vektor má velikost a směr - např. síla, tíha (váha) - weight, tlak Skalár má pouze velikost - např. čas, hmota - mass Nezaměňujte hmotu s tíhou (váhou)! Ve skutečnosti tíha je síla! Je to gravitační přitažlivost země proti hmotnosti: F = m.g Směr je do středu země Stálé zatížení 124KP5 - Přednáška
15 Stálé zatížení Nosné konstrukce (sloupy, stěny, stropní konstrukce, základy...) Nenosné konstrukce (příčky, podhledy, střešní pláště, obvodové pláště, tepelné izolace, hydroizolace...) Pevně zabudované zařízení (výtahy, eskalátory, potrubí, technologie...) Vlastní tíha = objem x objemová tíha [m 3 x kn/m 3 ] Charakteristické hodnoty objemové tíhy v ( EN , příloha A) 124KP5 - Přednáška
16 vliv na konstrukce podlah, podhledů!! Proměnné zatížení - nahodilé užitné 124KP5 - Přednáška

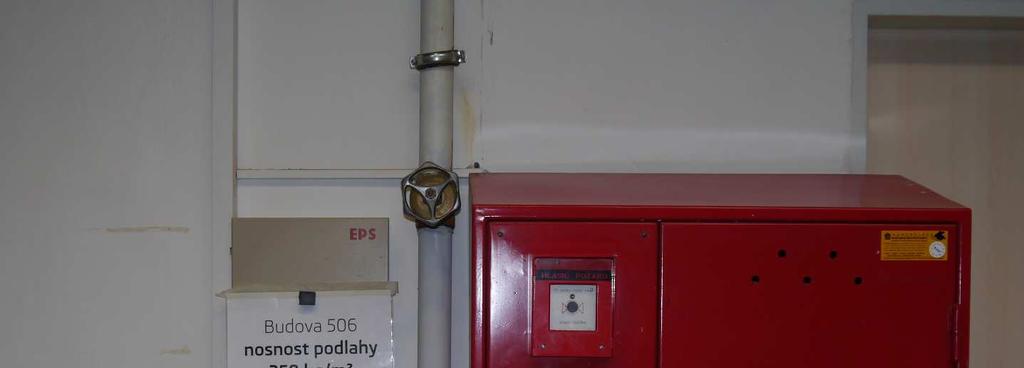

17 Proměnné zatížení - nahodilé užitné ČSN EN Národní příloha ČSN EN KP5 - Přednáška
18 Proměnné zatížení - nahodilé užitné - příklad kategorie E1 ČSN EN : Kategorie E1 sklady, archívy 124KP5 - Přednáška
19 Proměnné zatížení - nahodilé užitné Nahodilé zatížení může předepsat investor v rámci svých požadavků. V případě odlišnosti od velikosti stanovené normou musí být jeho hodnota vyznačená tabulkou v místnosti nebo v provozním řádu budovy 124KP5 - Přednáška
20 Proměnné zatížení - nahodilé užitné 124KP5 - Přednáška
21 Proměnné zatížení - nahodilé užitné 124KP5 - Přednáška
22 Proměnné zatížení - nahodilé užitné 124KP5 - Přednáška
23 Proměnné zatížení - nahodilé užitné Možnost využití redukce užitného zatížení u vícepodlažních budov při návrhu svislých prvků a základů (platí pro kategorie A až D): 124KP5 - Přednáška

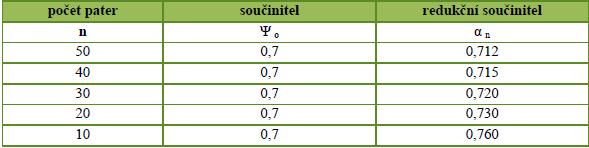

24 Proměnné zatížení - nahodilé užitné Příklad redukce užitného zatížení Optimalizace návrhu železobetonového sloupu: Administrativní budova, užitné zatížení 2,5 kn/m 2, konstrukční výška 3,6 m. Zatěžovací plocha 30 m KP5 - Přednáška
25 Proměnné zatížení - nahodilé užitné Příklad redukce užitného zatížení normálová síla ve sloupu 124KP5 - Přednáška
26 Proměnné zatížení - nahodilé užitné Příklad redukce užitného zatížení porovnání rozměru sloupu při stejném stupni vyztužení 124KP5 - Přednáška
27 Svislé prvky a vodorovné zatížení Funkce prvků: Transport zatížení vlastní tuhostí, vzájemným spřažením a prostřednictvím tuhé stropní tabule do základů (lateral loads = příčné, vodorovné zatížení) 124KP5 - Přednáška
28 Svislé prvky a vodorovné zatížení Působení konstrukčního systému konzolové chování (ohyb, smyk) Analogie konzola balkonu: Smyková a ohybová deformace Svislé prvky konstrukčního systému: 124KP5 - Přednáška
29 Vodorovná zatížení na vícepodlažní budovy Vítr (ČSN EN ) Nejvíce devastující přírodní síla Hurikán Katrina r Nejvyšší rychlost větru: 280 km/h, ekonomická ztráta 100 miliard dolarů ČR Orkán Kyril r (Praha-Karlov v nárazech 45 m/s (162 km/h), Sněžka 60 m/s (216 km/h). Seismicita (ČSN EN ) Nejsilnější dosud zdokumentované zemětřesení o síle 9,5 stupně zasáhlo roku 1960 Chile a vyžádalo si 2000 obětí Druhé největší zemětřesení r (podmořské s epicentrem u Sumatry) 9,3 stupně, obětí 124KP5 - Přednáška
30 Cyklon, hurikán, tajfun Atmosférické útvary charakteru tlakové níže v podobě obrovského víru s charakteristickým okem ve středu. Jedná se o rozsáhlý rotující bouřkový systém s velmi nízkým tlakem. Velikost se pohybuje od 100 do km v průměru a rychlost větru může dosáhnout i 300 km/h. Tropické cyklóny vznikají v subtropické oblasti. 124KP5 - Přednáška
31 Tornádo Tornádo je silně rotující vír, vyskytující se pod spodní základnou konvektivních bouří, který se během své existence alespoň jednou dotkne zemského povrchu a je dostatečně silný, aby na něm mohl způsobit hmotné škody. Je schopné vznést do vzduchu předmět o hmotnosti až 5 tun. Rychlost větru v tornádu se pohybuje od 50 do 100 m/s. Síla tornáda je dána Fujitovou stupnicí 124KP5 - Přednáška

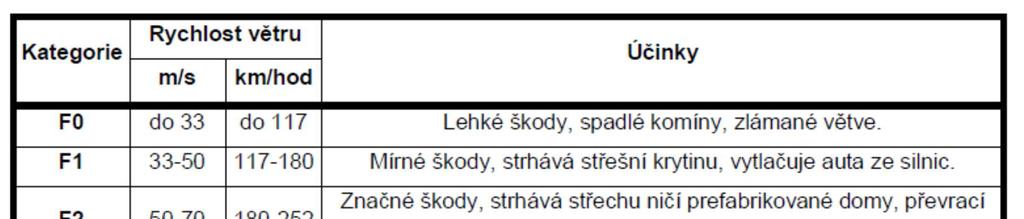

32 Fujitova stupnice síly tornáda 124KP5 - Přednáška

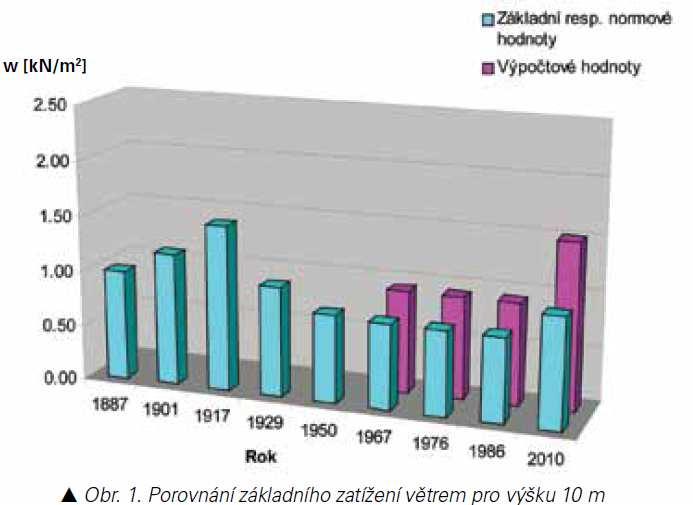

33 Zatížení větrem Tlak větru na území ČR 1887 Stavební řád pro Království České Technický průvodce pro inženýry a stavitele, zahrnuje tehdejší Rakousko-Uherské pobřeží Dalmácie ČSN Zatížení stavebních konstrukcí ČSN Zatížení stavebních konstrukcí, 1986 ČSN EN Eurokód 1: Zatížení konstrukcí Část 1-4: Zatížení větrem, 2007 Časopis Stavebnictví 8/2010, ing. Vácha 124KP5 - Přednáška
34 Zatížení větrem - metodika výpočtu dle EN Eurocody pravděpodobnost překročení návrhového zatížení po dobu životnosti stavby (50 let) je minimální Mapy větrných oblastí dle statistických odhadů střední rychlosti větru v intervalu 10 minut Velikost zatížení větrem (obecně všech klimatickcýn zatížení) je dohodou všech zúčastněných subjektů - CEN, ÚNM, ČNI, ČHMÚ... Jednotný systém na území EU k prokazování shody pozemních staveb 124KP5 - Přednáška
35 Zatížení větrem - příklady jiných metodik výpočtu Rusko SNiP Normová hodnota základního tlaku větru w 0 (kpa) střední doba návratu 10 let Větrné oblasti Ruska Iа I II III IV V VI VII w 0 (kpa) 0,17 0,23 0,3 0,38 0,48 0,6 0,73 0,85 124KP5 - Přednáška
36 Zatížení větrem - příklady jiných metodik výpočtu Rusko SNiP C e dtto ČSN jednotná metodika v rámci RVHP 124KP5 - Přednáška
37 Zatížení větrem - příklady jiných metodik výpočtu Spojené státy - UBC KP5 - Přednáška
38 Zatížení větrem - příklady jiných metodik výpočtu Spojené státy - UBC KP5 - Přednáška
39 Zatížení větrem (ČSN EN ) 124KP5 - Přednáška
40 Zatížení větrem 124KP5 - Přednáška

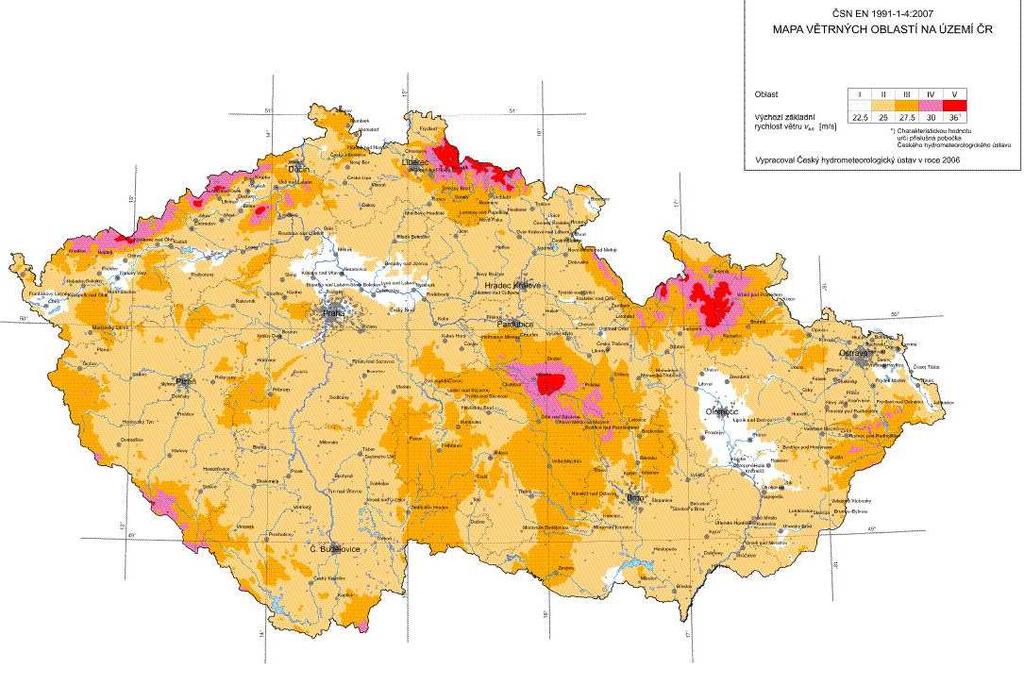

41 Zatížení větrem mapa větrových oblastí ČSN EN /NA 124KP5 - Přednáška
42 Zatížení větrem mapa větrových oblastí Příklad Velká Británie NA / BS EN : KP5 - Přednáška
43 Zatížení větrem mapa větrových oblastí Příklad Španělsko 124KP5 - Přednáška
44 Zatížení větrem vliv terénu 124KP5 - Přednáška
45 Zatížení větrem vliv terénu Proudění větru v městské zástavbě 124KP5 - Přednáška
46 Zatížení větrem městské zástavby 124KP5 - Přednáška
47 Zatížení větrem vliv terénu, proudění větru 124KP5 - Přednáška
48 Zatížení větrem - vnější tlak na povrchy 124KP5 - Přednáška
49 Zatížení větrem - vliv výšky nad terénem 124KP5 - Přednáška
50 Zatížení větrem - vliv výšky nad terénem 124KP5 - Přednáška
51 Zatížení větrem - vliv tvaru budovy příklad součinitel vnějšího tlaku pro svislé stěny pravoúhlých půdorysů wind C pe,10 pro zatěžované plochy > 10 m 2 Budovy C pe,1 pro zatěžované plochy < 1 m 2 Prvky fasády, výplně záradlí, kotvení 124KP5 - Přednáška
52 Zatížení větrem příklad počtu kotev ETICS v závislosti na lokalitě, kategorii terénu, součiniteli vnějšího tlaku c pe,1 a na pozici na fasádě 124KP5 - Přednáška
53 Zatížení větrem příklad počtu kotev ETICS v závislosti na lokalitě, kategorii terénu, součiniteli vnějšího tlaku c pe,1 a na pozici na fasádě Počet kotev A B C E pásmo 124KP5 - Přednáška
54 Zatížení větrem - vliv tvaru budovy příklad součinitel vnějšího tlaku pro kruhové válce 124KP5 - Přednáška
55 Zatížení větrem - vliv tvaru budovy příklad simulace tlaku větru na povrchy budov 124KP5 - Přednáška
56 Zatížení větrem - příklad optimalizace tvaru budovy vnější tlak na svislé stěny c pe,10 30 St. MaryAxe,London,UK Build in 2004 Height 180 m. 124KP5 - Přednáška

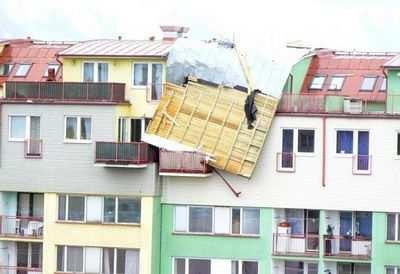

57 Zatížení větrem příklady havárií Uragán Kyrill , ČR rychlost větru v nárazech 162 km/hod Sněžka , 216 km/h 124KP5 - Přednáška
58 Příklad typová hala pro kombinace sníh a vítr 124KP5 - Přednáška
59 Příklad typová hala pro kombinace sníh a vítr Nelze navrhovat typové konstrukce!!! 124KP5 - Přednáška
60 Zatížení vyvolané pohybem základové půdy : Seismické zatížení Přírodní seismicita (zemětřesení) krátká doba trvání, dosah v km Technická seismicita (doprava, důlní činnost..) krátká i ustálená doba trvání, dosah v m 124KP5 - Přednáška
61 Seismické zatížení přírodní zemětřesení řítivá - vznikají např. zřícením stropů podzemních dutin v krasových nebo poddolovaných oblastech. sopečná (vulkanická) - průvodní jev sopečné činnosti. Hypocentra vázaná na přívodní dráhy vulkanického materiálu, hloubky do 10 km. Lokální význam, malá intenzita. Výskyt v rojích. tektonická (dislokační) nejčastější. Vznikají uvolněním nahromaděné elastické energie v tektonicky aktivních oblastech, přičemž dochází ke smykovému pohybu ker podél zlomových spár. 124KP5 - Přednáška
62 Seismické zatížení - Tektonické jevy Epicentrum = kolmý průmět hypocentra na zemský povrch Hypocentrum = ohnisko zemětřesení v hloubce 124KP5 - Přednáška

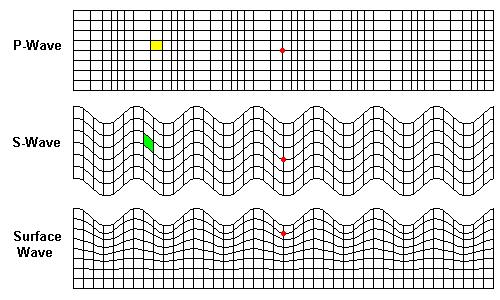

63 Seismické zatížení Druhy seismických vln 124KP5 - Přednáška
64 Seismické zatížení Druhy seismických vln P-vlny (primary). Jedná se o podélné vlnění tj. o vlny, které průchozí těleso/hmotu stlačují a rozpínají ve směru šíření vln. S-vlny (secondary). Oscilace tělesa, částice tělesa začnou kmitat kolmo ke směru procházejícího vlnění (příčné vlny), což má destruktivní účinky. Rayleighovy vlny (povrchové) kruhové nebo eliptické vlnění, podobá se vlnění, které probíhá v mořských vlnách. Tyto vlny se šíří při povrchu Země a vyvolává její oscilaci 124KP5 - Přednáška
65 Seismické zatížení Objektivní popis zemětřesení Richterova stupnice M = log A M (magnitudo) je funkcí dekadického logaritmu amplitudy vlny v µm ve zdálenosti 100 km od epicentra 124KP5 - Přednáška
66 Seismické zatížení Největší zemětřesení na světě od r Zdroj: National Earthquake Information Center - NEIC 124KP5 - Přednáška

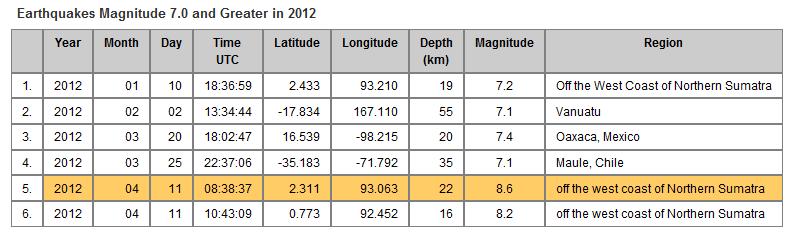

67 Seismické zatížení Zemětřesení v r Zdroj: National Earthquake Information Center - NEIC 124KP5 - Přednáška
68 Seismické zatížení Zemětřesné oblasti světa Zdroj: National Earthquake Information Center - NEIC 124KP5 - Přednáška
69 Perioda kmitání T je čas, po kterém se periodický pohyb opakuje. [T] = s Počet opakování za jednotku času je frekvence (kmitočet) f. [f] = s 1 = Hz (hertz) Amplituda je maximální hodnota periodicky měnící se veličiny Zrychlení a je charakteristika pohybu, která popisuje, jakým způsobem se mění rychlost tělesa v čase m.s -2 Seismické zatížení Terminologie T = 1 / f 124KP5 - Přednáška
70 Seismické zatížení Vliv na budovy Budova setrvačností hmoty vzdoruje pohybu, který způsobuje příčné síly Překlopení Usmyknutí 124KP5 - Přednáška
71 Seismické zatížení Vliv na budovy Ohyb (první tvar kmitání) Ohyb (vyšší tvary kmitání) Odezva konstrukce závisí na její výšce, tuhosti a na typu podloží, kterým se šíří seismické vlny Perioda vlastních kmitů budovy nesmí být v rezonanci s periodou kmitání při zemětřesení 124KP5 - Přednáška
72 Seismické zatížení Vliv na budovy Vodorovné a smykové síly zůsobené seismickými silami 124KP5 - Přednáška
73 Seismické zatížení konstrukční opatření (seismická izolace základů) Bez izolace S izolací 124KP5 - Přednáška
74 Seismické zatížení konstrukční opatření (seismická izolace základů) 124KP5 - Přednáška
75 Seismické zatížení konstrukční opatření (seismická izolace základů) 124KP5 - Přednáška
76 seismická izolace základů 124KP5 - Přednáška
77 Seismické zatížení konstrukční opatření ( tlumiče pohlcování energie) Viskózní tlumič Třecí tlumič 124KP5 - Přednáška
78 Seismické zatížení konstrukční opatření (viskozní tlumiče pohlcování energie) 124KP5 - Přednáška
79 Seismické zatížení konstrukční opatření (pasívní pohlcování energie) Tlumič o hmotnosti 660 t 124KP5 - Přednáška
80 Seismické zatížení konstrukční opatření (disipativní zóny k rozptýlení, disipaci energie) 124KP5 - Přednáška
81 Seismické zatížení konstrukční opatření (disipativní spoje, příklady) Ztužidla s nízkou mezí kluzu Seattle's Washington Mutual Center-Seattle Art Museum buckling restrained braces 124KP5 - Přednáška
82 Seismické zatížení konstrukční doporučení pro koncepci budov Materiálová jednotnost Konstrukční jednoduchost, kontinuita konstrukce Symetrie Dilatování na čtvercové celky Bez konzol Únosnost a tuhost stejná v obou směrech budovy Stropní konstrukce tuhá diafragma Ne měkká spodní podlaží (soft storey collapse) 124KP5 - Přednáška

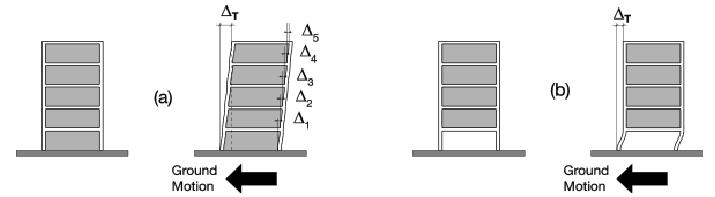

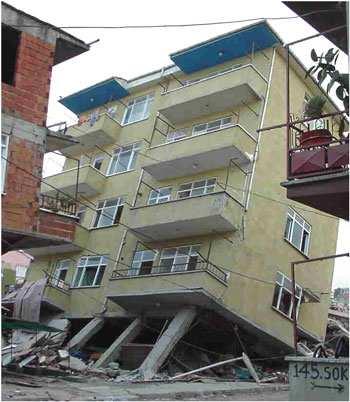

83 Seismické zatížení konstrukční doporučení pro koncepci budov Ne měkká spodní podlaží (soft storey collapse) 124KP5 - Přednáška
84 Seismické zatížení konstrukční doporučení pro koncepci budov (soft storey collapse) 124KP5 - Přednáška
85 Seismické zatížení ČSN EN (730036) 124KP5 - Přednáška
86 Seismické zatížení ČSN EN (730036) NA : Velmi malá seismicita, agr γi S 0,05g (viz NA.2.8) výpočet konstrukcí bez vlivu seismicity podle základních dimenzačních norem (EN 1992, EN 1993,...) Malá seismicita, kdy 0,05g < agr γi S 0,10g (viz NA.2.7) konstrukční požadavky (příklady: jednoduché zděné budovy (viz EN , čl. 9.7) Větší seismicita, kdy agr γi S > 0,10g návrh a posouzení podle EN (lineárně pružný výpočet modální analýza pomocí spektra odezvy), implementace ve speciálnáích modulech softwaru 124KP5 - Přednáška
87 Seismické zatížení - mapa seismických oblastí ČR ČSN EN (730036) 124KP5 - Přednáška
88 Seismické zatížení - parametr podloží (soil factor) Soil factor S rozdílný pro Čechy a Moravu 124KP5 - Přednáška
89 Seismické zatížení typy základové půdy, spektrum pružné odezvy 124KP5 - Přednáška
90 Seismické zatížení - součinitel významu Tab. NA.1 124KP5 - Přednáška
91 Seismické zatížení příklad výpočtu konstrukce Metoda výpočtu: Modální analýza pomocí spektra odezvy 124KP5 - Přednáška
92 Zatížení nesilová teplotní zatížení Staticky určitá konstrukce - konzola Pouze u staticky neurčitých konstrukcí!! 124KP5 - Přednáška
93 Zatížení nesilová teplotní zatížení - příklad poruchy u vícepodlažní budovy Vliv tuhosti připojení vnitřní a vnější montované stěny: tuhý přípoj venkovní a vnitřní losžiové stěny cyklické namáhání teplotními zatíženími porušení konstrukce 124KP5 - Přednáška
94 20,0 Průběh teplot ( ) Zatížení nesilová teplotní zatížení měření pohybů příčné a obvodové montované stěny v závislosti na teplotě Teploty (deg C) 15,0 10,0 5,0 0,0-5,0 vodor. svislé -10, Posuny Dny Posuny 4,7 4,6 4,5 4,4 4,3 4,2 4,1 4,0 3,9 3,8 3,7 3,6 3,5 3,4 3,3 3,2 3,1 3,0 2,9 2,8 2,7 2,6 2,5 2,4 vodor. svislé Dny 124KP5 - Přednáška
95 Tuhý spoj: T profil Zatížení nesilová teplotní zatížení vliv tuhosti připojení vnitřní a vnější montované stěny X Poddajný spoj: betonářská výztuž 124KP5 - Přednáška
96 Zatížení nesilová teplotní zatížení Detaily porušení styku stěny a stropu 124KP5 - Přednáška
97 Zatížení nesilová teplotní zatížení Příklad porušení železobetonové stěny a stropu panelového domu Normálové napětí v patě stěnového panelu od oteplení vnější neizolované lodžiové stěny je v případě jejího tuhého přípoje srovnatelné s napětím od vlastní tíhy!!! 124KP5 - Přednáška
98 Zatížení nesilová teplotní zatížení vliv tuhosti připojení vnitřní a vnější montované stěny Otepelní vnější stěny tvar deformace Numerická analýza stěny Otepelní vnější stěny tvar deformace po izolování spodní části stěny 124KP5 - Přednáška
99 Mimořádná zatížení Výbuch plynu Náraz vozidla Tlakové vlny nadzvukových letadel Příklad: Bratislava 1977, Slovakia Montovaný železobetonový skelet Výbuch plynu Výbušnost plynu při koncentaci 4,5-13% v objemu vzduchu Kubatura bytu 81m 3, množství plynu 3,6 m 3 124KP5 - Přednáška
100 Mimořádná zatížení výbuch plynu Příklad: Ronan Point 1969, GB Progressive collaps Montovaná stěnová konstrukce domeček z karet chybějící vodorovné a svislé ztužení mezi jednotlivými díly montované konstrukce 124KP5 - Přednáška
101 Konstrukční opatření pro mimořádné účinky ČSN EN KP5 - Přednáška
102 Konstrukční opatření pro mimořádné účinky ČSN EN KP5 - Přednáška
103 Konstrukční opatření pro mimořádné účinky ČSN EN KP5 - Přednáška
104 Mimořádná zatížení teroristický útok WTC, 11/09/ KP5 - Přednáška
105 Mimořádná zatížení teroristický útok Principes (Diagram) of demolition 124KP5 - Přednáška
106 Mimořádná zatížení teroristický útok Graphic showing the buckling of WTC 7 Column 79 (circled area), the local failure identified as the initiating event in the building's progressive collapse KP5 - Přednáška
