1 Číslo projektu Označení materiálu Digitální učební materiál CZ.1.07/1.5.00/ VY_32_ INOVACE_G.2.03 Název školy Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Autor Petr Hobík Tematická oblast Strojírenství Ročník Anotace Metodický pokyn Zhotoveno III. Žákům je prezentována historie svařování kovů od První světové války až po období Československa. Na základě této prezentace si uvědomují dlouhou tradici svářečského oboru, jehož kořeny sahají až do 4. tisíciletí př. n. l. Projektor, plátno květen/2012

2 První světová válka zvýšená výroba vojenské a dopravní techniky + opravy náhlá potřeba velkých transportních lodí počátek války: lodě stavěny relativně pomalým způsobem nýtování bomby, miny a torpéda celosvařované trupy námořních lodí britská celosvařovaná loď Fullagar celosvařované trajekty přes kanál La Manche trupy a podvozky některých německých stíhacích letadel PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

3 1919 elektroda s papírovým obalem (není nutné odstraňovat strusku): mosty, tlakové nádoby pro rafinerie nafty od 1927 opláštění kovového jádra elektrod pomocí metody průtlačného lisování snížila se cena + možná změna ve složení obalů elektrod umožnila dosažení žádoucí provozní charakteristiky PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

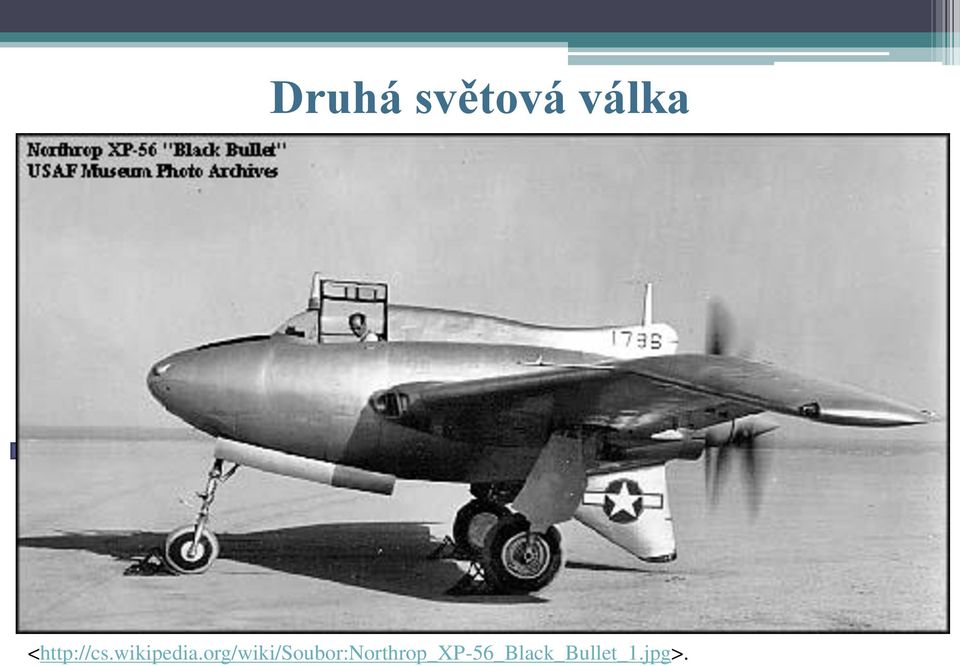

4 Druhá světová válka obloukové svařování dominantní metoda rozvoj metod obloukového svařování v ochranných atmosférách, poloautomatické a automatické metody 30. léta 20. století rozvoj leteckého průmyslu metoda TIG metoda svařování elektrickým obloukem v ochranné atmosféře (wolframová elektroda a inertní plyn helium) zavedení střídavého proudu pro svařování hliníku <

5 1953 modifikace TIG přidáním chlazené trysky, stabilizace oblouku vodou chlazenou tryskou = plazmové svařování (nevhodné pro svařování silných, vysoce vodivých konstrukcí) 1948 netavící wolframová elektroda nahrazena tavící se kovovou elektrodou v ochranné atmosféře inertního plynu = metoda MIG (svařování hliníku a jiných neželezných materiálů a nerezových a uhlíkových ocelí) 1955 metoda MAG při svařování ocelí (ochranné plyny založené na arganu či heliu příliš drahé, návrat k oxidu uhličitému) PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

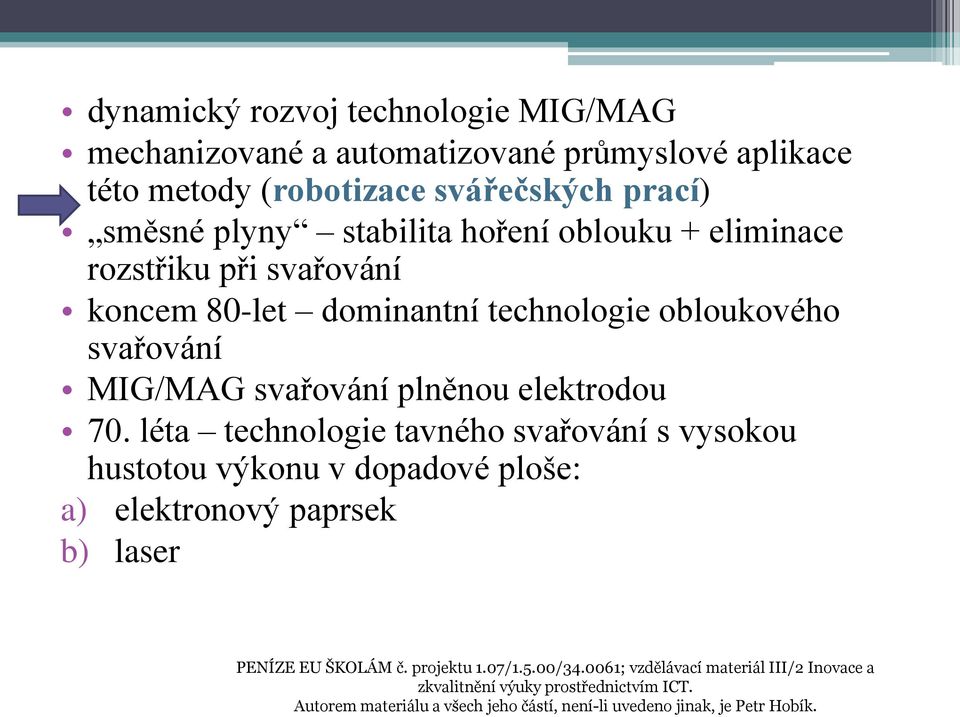

6 dynamický rozvoj technologie MIG/MAG mechanizované a automatizované průmyslové aplikace této metody (robotizace svářečských prací) směsné plyny stabilita hoření oblouku + eliminace rozstřiku při svařování koncem 80-let dominantní technologie obloukového svařování MIG/MAG svařování plněnou elektrodou 70. léta technologie tavného svařování s vysokou hustotou výkonu v dopadové ploše: a) elektronový paprsek b) laser PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

7 a) elektronový paprsek svařování speciálních materiálů + spoje se speciálními nároky problematičnost: nutné vakuum b) laser pevno-látkové, plynové a polovodičové PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

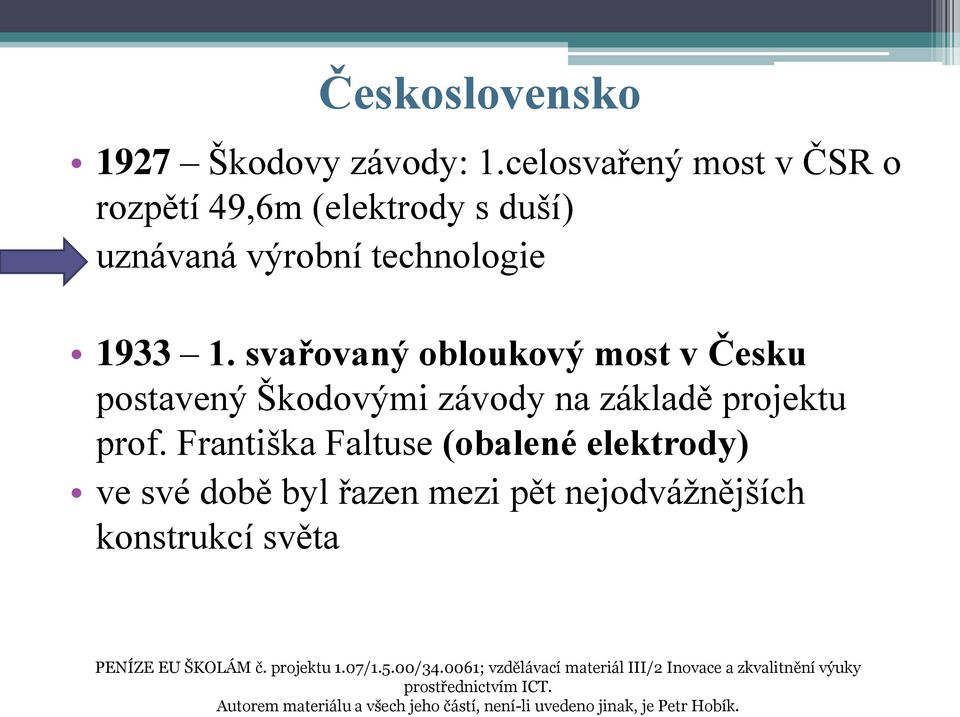

8 Československo 1927 Škodovy závody: 1.celosvařený most v ČSR o rozpětí 49,6m (elektrody s duší) uznávaná výrobní technologie svařovaný obloukový most v Česku postavený Škodovými závody na základě projektu prof. Františka Faltuse (obalené elektrody) ve své době byl řazen mezi pět nejodvážnějších konstrukcí světa PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

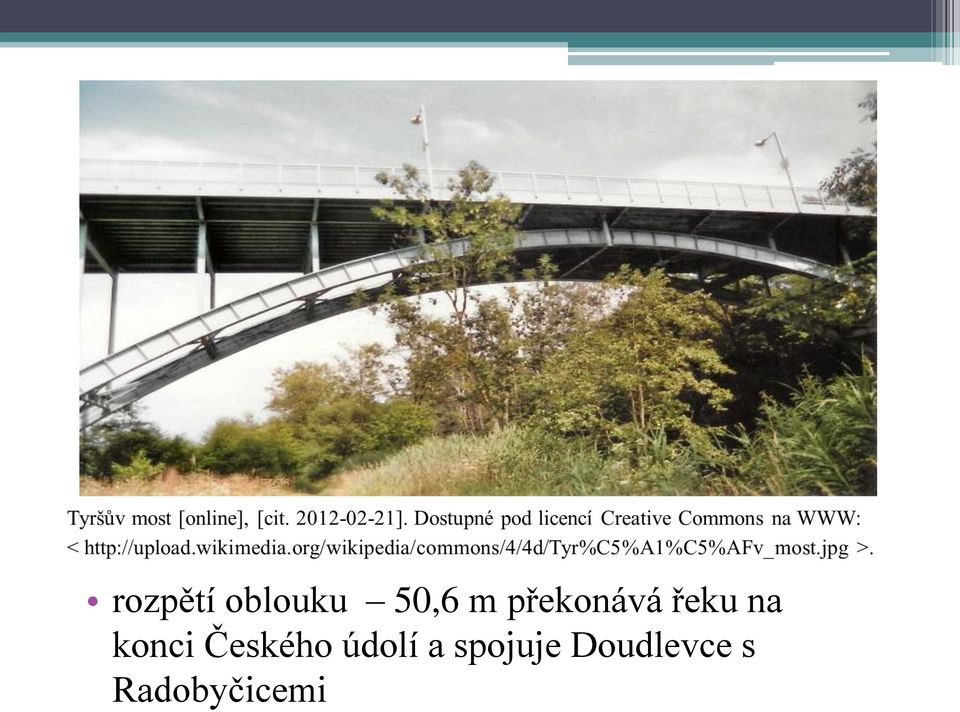

9 rozpětí oblouku 50,6 m překonává řeku na konci Českého údolí a spojuje Doudlevce s Radobyčicemi

10 30. letech 20. století technologie plamenového svařování ve výrobě 1929 Vítkovické železárny: 1. celosvařený vysokotlaký kotel na světě na přehřátou páru o teplotě 500 C při provozním tlaku 12,5MPa PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

11 Děkuji za pozornost!

12 Seznam literatury AMBROŽ, Oldřich; KANDUS, Bohumil; KUBÍČEK, Jaroslav. Technologie svařování a zařízení. 1. vydání. Ostrava : Česká svářečská společnost ANB, ZEROSS, s. ISBN S. BARTOŠ, Jaroslav; BERNAS, Jiří; VEINBERG, Jiří. Obloukové svařování. 1. vydání. Ostrava : ZEROSS, ISBN S. KUBÍČEK, Jaroslav. Technologie svařování [online], [cit ] 30 S. Dostupný z WWW: < svarovani kubicek.p df >. KOUKAL, Jaroslav. Historie tavného svařování kovů a předpokládaný vývoj svařování a příbuzných procesů. Svět svaru. 2011, č. 2, s ISSN MINAŘÍK, Václav. Obloukové svařování. Praha : Scientia, S. ISBN Svařování [online] c2011 [cit ]. Dostupné z WWW pod licencí Creative Commons: <

13 Zdroje obrazového materiálu Svařovací usměrňovač na A (Philips). Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2, s. 10. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Pojezdný svařovací motorgenerátor A s nasazeným dálkovým regulátorem (MEZ). Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 10. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Svařovací robot Motoman. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 21.ISSN Se souhlasem redakce odborného časopisu Svět svaru. Laserové svařování. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 3 s. 2.ISSN Se souhlasem redakce odborného časopisu Svět svaru. Největší lodní sloupový jeřáb na světě. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 17. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Kovářství [online] c2011 [cit ]. Dostupné pod licencí Creative Commons na WWW: <

14 Oxy welding parts of ammunition boxes [online] c2011 [cit ]. Dostupné pod licencí Creative Commons na WWW: < Moderní svářečský štít/helma se samotmavícím sklem [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < De la Pirotechnia [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < Humphry Davy [online], [cit ]. Dostupné z WWW pod licencí Creative Commons: <

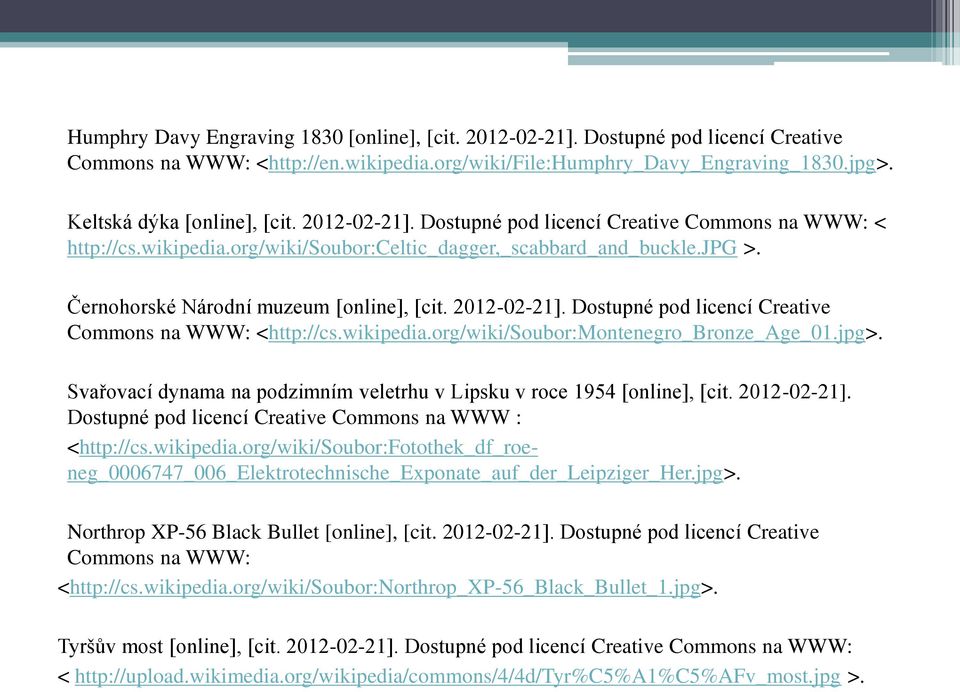

15 Humphry Davy Engraving 1830 [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < Keltská dýka [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < >. Černohorské Národní muzeum [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < Svařovací dynama na podzimním veletrhu v Lipsku v roce 1954 [online], [cit ]. Dostupné pod licencí Creative Commons na WWW : < Northrop XP-56 Black Bullet [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < Tyršův most [online], [cit ]. Dostupné pod licencí Creative Commons na WWW: < >.
