1 Form Talysurf PGI Bearings Měřicí systémy určené pro vysoce přesná ložiska Zlepšený design, obrat i výkon

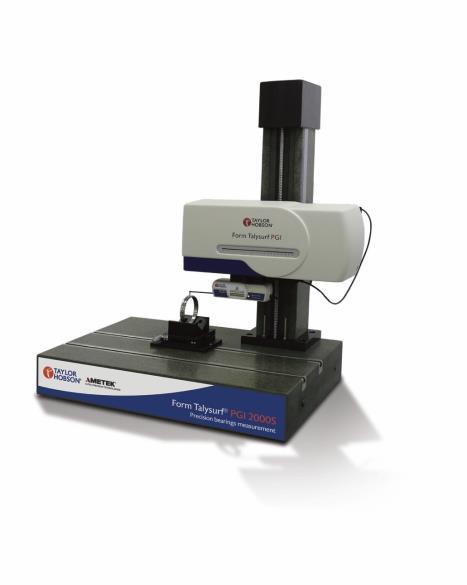

2 Form Talysurf PGI Bearings Bezkonkurenční měřicí systém pro ložiskový průmysl Form Talysurf PGI Bearings je lehce nastavitelný a snadno ovladatelný měřicí systém, vytvořený speciálně pro kritickou analýzu vysoce přesných ložisek. Od ložisek je vyžadována výjimečná úroveň kvality, trvanlivosti, přesnosti a spolehlivosti, aby splňovala náročné požadavky moderních aplikací. Filosofie přístrojů Taylor Hobson zahrnuje hluboké znalosti ložiskových charakteristik, jako jsou radius, tvar, textura povrchu, kontura a dominantní vlnová délka. Tyto charakteristiky poskytují důležitou zpětnou vazbu, která je pro zlepšení v oblasti návrhu i výroby klíčová. Koupě s důvěrou - výsledky, kterým každý věří Form Talyusrf PGI Bearings využívá patentovaný postup kalibrace na kouli Při kalibraci se používá vysoce přesný sférický etalon, který byl vyroben dle přísných norem a kalibrován pro rádius, tvar a texturu povrchu v naší laboratoři, akreditované národní metrologickou autoritou UKAS. Ověřované prvky: Chyba snímacího hrotu po oblouku Nelinearita snímače Geometrie snímacího hrotu Mechanická tuhost snímače / raménka Naše automatická rutina zajišťuje skutečnou kalibraci systému. Snímač Drsnost Tvar Přesnost radiusu Rozsah snímače až 20 mm Rozlišení až 0,3 nm Šum méně než 2 nm Rq méně než 10 nm Rz Tvarová přesnost méně než 0,20 µm v celé dráze posuvu snímače Přesnost radiusu 0,006%

3 Unikátní schopnost měření Taylor Hobson je jedinou společností na trhu, která může prokázat schopnost přístrojů měřit v celém rozsahu. Přístroje Taylor Hobson nabízí nejlepší světové specifikace v celém rozsahu snímače. Ostatní výrobci mohou prokázat menší přesnost měření raidusu a tvaru, navíc ve značně omezeném rozsahu snímače, což pramení z nižší důvěry v jejich výsledky měření. Nejpřesnější měření radiusu a tvaru Světově nejlepší dynamický rozsah Šetřete čas a peníze - jedno měření, spousta výsledků Klíčová měření pro konstrukci i výrobu Analýza povrchu Tvar Radius Drsnost Vlnitost Dominantní délka Analýza kontury Gotický oblouk s kompenzací úhlu sklonu šroubovice Radius Úhel Délka Vzdálenost a další

4 Naprostá důvěra ve spolehlivost Vašeho měřicího systému Světově nejlepší snímač podpořený nejnižším šumem systému U Taylor Hobson jsme velmi hrdí na naši integritu měření a opakovatelnost! Základem každého měřicího systému je charakteristika jeho vlastního šumu. Přesnost měření a opakovatelné výsledky jsou přímo závislé na stabilní platformě, a proto je Taylor Hobson velmi hrdý, že se může pochlubit světově nejlepším systémovým šumem. Kvalita našich přístrojů se opírá o desetiletí metrologických zkušeností, ultra přesnou profesionalitu výroby a konstrukci optimalizovanou metodou nejlepších prvků. To zajišťuje velmi nízký šum a téměř bezchybné mechanické provedení měřicích os. Nejnižší systémový šum - <2 nm Rq a <10 nm Rz Kompozitní žulová konstrukce Sloup i základna jsou vyrobeny ze žuly - jedinečného materiálu, který zajišťuje účinné tlumení vibrací, má výbornou tepelnou setrvačnost a je dostatečně tuhý. Velká základna Stabilní základna izoluje přístroj od vibrací a nabízí dostatek prostoru pro ustavení velkých součástek. Dvě paralelní T-drážky, s chybou rovnoběžnosti do 0,3 mm, umožňují přesné upevnění příslušenství. Ocelový podpůrný rám Svařený ocelový rám svou tuhostí podporuje žulovou základnu i motorizovaný sloup. Je vybaven masivním mechanismem na všech čtyřech nohách pro vyrovnání této těžké váhy. Anti-vibrační systém Pasivní pneumatické podložky pracují společně s ocelovým rámem na minimalizaci vlivu dílenského prostředí na výsledky měření. Kryt proti vlivům prostředí Čiré polykarbonátové desky v pevném hliníkovém rámu dokonale obklopují měřicí stanici. Vliv znečištění, proudění vzduchu i teplotních výkyvů je tak významně potlačen.

5 Přístroje Taylor Hobson pomáhají při výzkumu anomálií solárních polí Mezinárodní vesmírné stanice Unikátní patentovaný kalibrační postup na kouli Etalony ověřené akreditovanou UKAS laboratoří v Taylor Hobson se využijí v celém procesu Výhoda Všechny systémy Form Talysurf PGI používají patentovaný kalibrační postup na kouli, který zajišťuje ověření měření rozměrů i linearity snímače jedinou automatizovanou operací. Tento postup využívá vysoce přesné, sférické kalibrační etalony, vyrobené dle přísných norem a následně kalibrovány na rádius, tvar a texturu povrchu, v naší vlastní laboratoři s akreditací UKAS. Proces V praxi uživatel jednoduše vyplní dialogové okno, potvrzením parametrů, jako použité % rozsahu snímače a rychlost posuvu. Na základě znalosti geometrie snímacího hrotu a rozměrů kalibračního etalonu software automaticky vypočítá vlastnosti měření a tomu přizpůsobí navádění posuvové jednotky a sloupu, aby byla kalibrace dokončena s minimálním zásahem obsluhy. Když na výsledcích skutečně záleží, lidé důvěřují Taylor Hobson Form Talysurf PGI měří poškozenou sestavu valivého ložiska z vesmírné stanice

6 Kompletní sada specializovaných SW balíčků analýz Působení Taylor Hobson v ložiskářském odvětví má dlouhou historii a díky tomuto propojení vznikla řada výkonných softwarových řešení pro Vaše aplikace DXF Creator Nástroj pro vytváření DXF dat, který umožňuje porovnání konstrukčních dat profilu se skutečným profilem součásti. Logaritmická rovnice Rovnice volného tvaru Toleranční zóny TalyMap Contour Umožňuje vyrovnání měřených profilu ke konstrukčním datům, stejně jako automatické kótování. Toleranční zóny Chybové odchylky Výpočet x odsazení Pokročilý duální profil Sofistikovaný srovnávací nástroj, který testuje: Opotřebení Opakovatelnost Šum Morfologická filtrace Drsnost změří raménkem s diamantovým hrotem a současně simuluje měření tvaru pomocí kuličkového hrotu - dva výsledky z jednoho měření šetří čas.

7 Dominantní vlnová délka Tato analytická funkce izoluje dvě nejdominantnější vlnové délky, obsažené v povrchu. Výrobci to umožňuje sledovat a izolovat chyby, kontrolovat proces a predikovat funkčnost. Analýza gotického oblouku Na základě informace, jak kulička sedí v dráze ložiska, předpovídá, jaké budou funkční vlastnosti ložiska. Kontaktní úhel Radius Offset a další Kompenzace úhlu sklonu šroubovice Kompenzuje úhel sklonu šroubovice, což umožňuje měření profilu v souladu s osou součásti. Automatické proložení LS radiusem Automatická analýza sférických drah bez zásahu operátora. Tento jednoduchý algoritmus pracuje bez ojledu na umístění či velikost dílu.

8 Klíčové vlastnosti Talymap Contour Výkonný software pro analýzu délky, radiusu, úhlu a dalších... Desktop Publishing Okamžitá tvorba protokolů. Snadná obsluha Obsluha Contour software je jednoduchá a vyžaduje jen krátké zaškolení. Jednotlivé nástroje, presentované intuitivními ikonami, umožňují uživateli definovat a upravovat prvky a rozměry jediným klikem. Automatizace Protokoly a postupy analýze uložit, jako jednotlivé šablony a znovu je použít pro dávky součástek. Speciální programové postupy umožňují plnou automatizaci, bez ohledu na složitost dílu nebo nastavení polohy a zajišťují opakovatelné výsledky. Srovnání s CAD modely Nahraje DXF modely a automaticky je proloží měřeným profilem. Výsledky zobrazí úchylky, toleranční meze a parametry odchylek. Analýza rozměrů Lineární, úhlová, radiální a další Q-Link kompatibilita Využijte automatické tvorby zpráv a export do Q-Das či text. formátu. Pokročilé analýzy Analýza gotického oblouku stand.

9 Q-Link produkční rozhraní Zjednodušené SW rozhraní, přizpůsobené pro výrobní prostředí Q-Link nabízí jednoduchost, univerzálnost a sledovatelnost a zajišťuje přímou komunikaci s SPC programy, které vašemu výrobnímu procesu poskytují zpětnou vazbu. Akreditováno pro QDAS Splňuje požadavky formátu výměny dat vysoké kvality Zabezpečení Umožňuje nastavení různých uživatelských úrovní a konfigurací Hlášení Okamžitá souhrnná zpráva s výsledkem vyhověl / nevyhověl Sledovatelnost Konfigurovatelná pole; sériová čísla, jméno operátora, číslo stroje,... Implementace Jednoduché k naučení, snadné k obsluze Statistické studie Automatické R&R studie standardně k dispozici Tolerance Viditelně určí parametr i jeho toleranční pásmo Kompatibilita S přístroji pro měření kruhovitosti a textury povrchu Často využíváno při výrobě leteckých komponent, kde je kontrola dat a dodržování přísných pracovních postupů povinné.

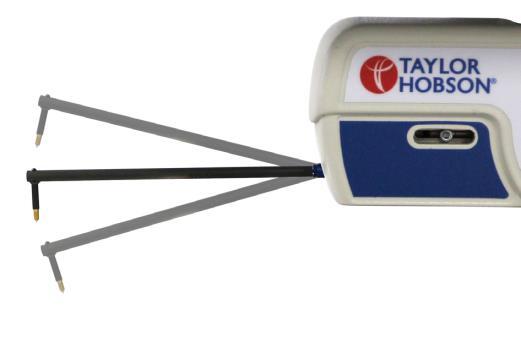

10 Nejlepší snímací technologie na světě Phase Grating Interferometer (PGI) Snímač PGI, vyvinutý a patentovaný Taylor Hobson přenesl možnosti měření do zcela nových úrovní. Srdcem snímače PGI je válcová mřížka. Je to právě ona, kdo je primárně zodpovědný za měřicí schopnosti snímače. Mřížka se otáčí kolem přesného pivotu a je prosvětlována kolimovaným laserovým paprskem, derivovaným z nízkovýkonové laserové diody. Speciálně konstruovaná optika analyzuje difrakční vzory z mřížky a poskytuje tak informace o pohybu. Zvedáček raménka - větší kontrola Standardní výbava všech modelů; automatický mechanismus zvedáčku raménka může jezdit relativním či absolutním pohybem, což přináší následující výhody: Plně programovatelné Nastavení raménka pro nájezd do malých otvorů Omezení pohybu raménka přes přerušované povrchy Typické aplikační použití Při plném vyhodnocování tvaru válečkových ložisek se používá k minimalizaci pohybu snímače. Geometrie hrotu raménka - výsledky, kterým můžete věřit Zásadním prvkem při měření tvaru, kontury a textury povrchu je snímací hrot; vyhodnocení našeho sférického kalibračního etalonu umožňuje rozpoznat opotřebení, poškození nebo rozměrové či tvarové odchylky hrotu. Přesné vykazování tvaru a kontury je přímo závislé na velikosti snímacího hrotu (doteku). Taylor Hobson nabízí možnost kalibrace velikosti snímacího hrotu pro posílení přesnosti měření tvaru a radiusu, protože u některých kritických ložiskových prvků je nejvyšší míra spolehlivosti nezbytná. Taylor Hobson vyvíjí a vyrábí inovativní řešení v oblasti měření tvaru a textury od představení přístroje Talysurf 1 v roce 1941.

11 Ultra parametry textury povrchu Výkonný software pro analýzu textury povrchu a tvaru Odstranění tvaru a analytické funkce Chyba tvaru Odchylka od nominálního tvaru je vypočtena s referencí k nejlepší přímce, nejlepšímu kruhovému oblouku nebo nejlepšímu kónickému úseku. Tvarovou odchylku lze též vypočítat vzhledem k minimální zóně přímky (minimální rozestup mezi dvěma rovnoběžnými čarami, který obsahuje soubor dat). Radius Z vybraných dat lze automaticky vypočítat konkávní i konvexní radius s využitím metody nejmenších čtverců. Možné je i vynechání jakýchkoli nežádoucích vlastností, jako např. hrany. Případně lze nastavit absolutní radius k analýze okamžité odchylky od konstrukčního návrhu. Ostatní vypočtené parametry zahrnují souřadný střed. Úhel (sklon) Náklon povrchu je možné určit a odstranit ještě před analýzou parametrů, metodou přímky či minimální zóny. K dalším vypočteným hodnotám patří průsečík a rozteč. Rozměry Lineární vztahy vlastností povrchu jsou stanoveny a porovnány pomocí vypočtených X a Z pozicí. Vztažný bod Delta sklon Rozteč (mezi středy) Průsečík X/ průsečík Z Parametry textury povrchu Primární parametry DFTF, LSLP Ave, LSLP Max, Pa, Pc, PCf, PCl, PCr, Pda*, Pdc*, Pdq*, PHSC*, Pku, Pln, PLo, Plq, Pmr*, Pmr(C)*, Pp, PPc*, Pq, PS, Psk, PSm, Pt, Pv, PVo*, Pz, Pz(JIS) Parametry drsnosti R3y, R3z, Ra, Rc, RCf, RCl, RCr, Rda*, Rdc*, Rdq*, RHSC*, Rku, Rln, RLo, Rlq, Rmr*, Rmr(C)*, Rp, Rp1max, Rpc*, Rq, RS, Rsk, RSm, Rt, Rv, Rv1max, RVo*, Rz, Rz (DIN), Rz(JIS), Rz(n)*, Rz1max Parametry vlnitosti Wa, Wc, WCf, WCl, WCr, Wda*, Wdc*, Wdq*, WHSC*, Wku, Wln, WLo, Wlq, Wmr*, Wmr(C)*, Wp, WPc*, Wq, WS, Wsk, WSm, Wsa, Wst, Wt, Wv, WVo*, Wz Rk parametry a Rk křivka A1, A2, APH, AVH, CV, Mr1, Mr2, Rk, Rpk, Rvk, Rvk/Rk R & W parametry AR, AW, Pt, R, Rke, Rn, Rpke, Rvke, Rx, Sar, Saw, Sr, Sw, W, Wn, Wte, Wx Dominantní vlnová délka WD1c, WD1Sm, WD1t, WD2c, WD2Sm, WD2t, WDSmMax, WDSmMin Filtry a další funkce Filtry Gaussův, Robustní Gaussův, Gaussův VDA, Morfologický, ISO 2CR, 2CR PC, Rk, Spline Cut-off (Lc) 0.08, 0.25, 0.8, 2.5, 8mm, 25mm a volba operátora Šířka pásma 10:1, 30:1, 100:1, 300:1 and 1000:1 nebo definováno hustotou dat (VDA2006) Poznámka Kde je to možné, parametry odpovídají a jsou pojmenovány dle norem: ISO4287:1997 ISO :1996 ISO12085:1996 * Všechny parametry označené hvězdičkou vyžadují uživatelské přiřazení jednoho nebo více kvalifikátorů. Například materiálový poměr může být stanoven v jednom nebo více řezech v rámci jednoho měření. Duální profil Tato analytická funkce umožňuje porovnání jednoho měřeného profilu k jinému nebo vůči vzorovému profilu, uloženému, jako šablona. Tento rozdílový profil lze zobrazit a použít k dalším analýzám. Analýza duálního profilu umožňuje současné zobrazení dvou sad měřených dat a je ideální pro kontrolu šumu systému a opakovatelnosti.

12 Navržen pro Vaši aplikaci V souladu s neustále se zvyšujícími nároky další generace technologií Sférická ložiska Radius, drsnost, vlnitost a tvar Čtyřbodová ložiska Gotický oblouk profilu Rozměry Válečková ložiska Textura povrchu Chyba tvaru a DXF Fluidní dynamická ložiska Hromadná analýza výšky schodku Kuličkové šrouby Rozteč, úhel, tvar a lineární rozměry

13 Rozmanitá řešení pro kontrolu ložisek Nabídka kontaktních i bezkontaktních měřicích systémů Taylor Hobson Talyrond 500H Automatizovaná, vysoce přesná kruhovitost, textura povrchu a tvar Výkonné SW nástroje pro zlepšení Vašich procesů - harmonické analýzy, mapování válce, analýzy kuličkových a vodicích šroubů Talyrond NC Kontaktní i bezkontaktní měření Ideální pro miniaturní ložiskové kuličky Rychlá měření Surtronic R-Seies Robustní, rychlý a snadno obslužný Včetně nástavce Rapid Centre TM Zvládne změřit 3 díly za minutu, včetně ustavení Form Talysurf Ball unit Textura povrchu Měření obvodové drsnosti Přesné měření s nízkým šumem

14 Návaznost Plná návaznost, dle mezinárodních norem Mřížková korekce Všechny naše posuvové jednotky jsou testovány a zdokonalovány s využitím interferometrických metod, které zajišťují přesná měření délek a textury povrchu ve směru X. Výška schodku Návaznost Oblouková korekce Pro správné nastavení Vašeho přístroje je připraven vysoce přesný etalon výšky schodku; je kalibrován s nejistotou nižší než ±4nm. Všechny kalibrační etalony lze navázat dle mezinárodních norem přímo u Taylor Hobson, v laboratoři UKAS. Textura povrchu Rovinnost Patentovaný kalibrační postup na kouli. Systémy Form Talysurf využívají patentovanou kalibraci na kouli, k současnému zajištění správného měření rozměrů i linearity snímače, jedinou automatizovanou operací. Tento rychlý a jednoduchý proces se provádí na vysoce přesném sférickém kalibračním etalonu, vyrobeném dle přísných kritérií a poté kalibrovaném na radius a tvar, návazně na mezinárodní normy. V nabídce Taylor Hobson jsou skleněné nebo kovové etalony drsnosti, kalibrované na nejistotu ±(2%+4nm), zajišťující věrohodnost měření a shodu pro výškové parametry, s ohledem na ISO normy. Etalon rozlišení s nejistotou ±0,6µm. Aby posuvová jednotka odpovídala specifikacím, nabízí Taylor Hobson zerodurové etalony přímosti. Ty poskytují jistotu ve směru posuvu a v kombinaci se SW rutinou upravují měřící osy pro správný geometrický tvar.

15 Form Talysurf PGI Bearings - půdorys Malý pracovní stolek Skříňka elektroniky Sloup Sloup Sloup Sloup Skříňka elektroniky

16 Expert v metrologii Taylor Hobson je světově uznávaným výrobcem přesných měřicích přístrojů s využitím v inspekčních, výzkumných i výrobních podmínkách. Rozlišení a přesnost našich zařízení běžně dosahuje nanometrické úrovně. Komplexnost naší nabídky doplňuje řada metrologických podpůrných služeb, aby zákazník získal optimální řešení jeho metrologických potřeb a plnou důvěru v jeho výsledky. Centrum Excelence Inspekce - měření Vašich výrobků, prováděné zkušenými techniky na špičkových přístrojích, v souladu s ISO normami Metrologické kurzy - praktické kurzy měření kruhovitosti a textury povrchu, vedené zkušenými metrology Výcvik obsluhy - instruktáž v místě kontroly vede k vyšší jistotě a produktivitě UKAS kalibrace a testování - ověřování a certifikace etalonů nebo přístrojů Obchodní oddělení Projekční služby - speciální požadavky, jednoúčelové metrologické systémy pro požadované aplikace Přesná výroba - smluvní zajištění obrábění pro vysoce přesné průmyslové aplikace Servisní oddělení Preventivní údržba TalyCare - cílem služby je ochrana a efektivní využití Vašich investic do metrologie Autorizované obchodní zastoupení pro ČR a SR IMECO TH s.r.o. U Hřiště 733, Modřice imeco-th@imeco-th.cz tel: Form Talysurf PGI Bearings_18_11_2015
