Vývoj norem ISO pro geometrické specifikace produktů s praktickou ukázkou konkrétní normy. Ladislav Pešička, TNK č. 7
|
|
- Nikola Pavlíková
- před 8 lety
- Počet zobrazení:
Transkript
1 Vývoj norem ISO pro geometrické specifikace produktů s praktickou ukázkou konkrétní normy Ladislav Pešička, TNK č

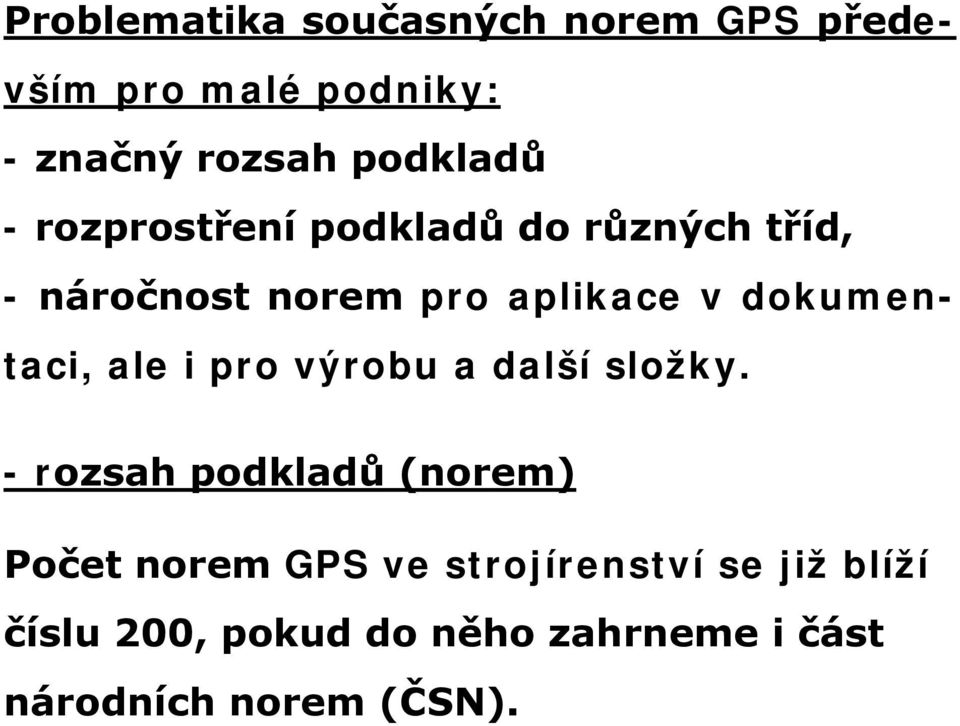

2 Problematika současných norem GPS především pro malé podniky: - značný rozsah podkladů - rozprostření podkladů do různých tříd, - náročnost norem pro aplikace v dokumentaci, ale i pro výrobu a další složky. - rozsah podkladů (norem) Počet norem GPS ve strojírenství se již blíží číslu 200, pokud do něho zahrneme i část národních norem (ČSN).
3 - rozprostření do tříd technické výkresy, výkresy ve strojírenství, závitové prvky, nejistoty měření, tolerance a uložení hladkých součástí, tolerance, textura povrchu, odlitky, konstrukční směrnice, , 2518, 2520, 2523, 2533 měřidla výkovky. -náročnost norem: viz dále
4 Koordinace soustavy GPS Technická komise ISO/TC 213 Rozměrové a geometrické specifikace produktu a jejich ověřování (dále GPS). Některá pravidla jen pro koordinaci uvnitř soustavy. Výstupem těchto teoretických norem jsou pravidla a principy pro tvorbu a zavádění nových praktických norem GPS.
5 Principy jsou např.: - princip evokace, - princip hierarchie norem (základní, globální, všeobecné a doplňující), - princip konečného výkresu, - princip prvků (jmenovité, skutečné, integrální, odvozené, přiřazené, společné atd.), - princip standardu (specifikace a standardní operátory), - princip referenčního stavu, - princip tuhé součásti, - princip operátorů (standardní, speciální),
6 - princip duality (operátor specifikace nezávislý na postupu měření apod.), - princip funkce (funkce simulována operátory specifikace), - princip všeobecné specifikace, - princip nejistot (přesnost operátoru specifikace k operátoru funkce apod.) Korelace nejistoty specifikace popisuje blízkost operátoru specifikace.
7 Proč tedy inovace norem GPS? Snížení nejistot (specifikace, měření). Funkce obrobku Specifikace obrobku funkce, s určitou nejistotou specifikace na základě jeho Ověřování obrobku specifikace, s určitou nejistotou měření
8 Nejistota specifikace místního rozměru. Ø 30 ±0,1
9 Místní rozměr průřezu s kritériem maximálního vepsání Ø 30 H7
10 Příklad vypočteného průměru z obvodu Operátor: Ø 600 ±0,5 Extrahovaná čára L Výsledná kružnice po výpočtu
11
12 Příklad nejistoty lineárního rozměru
13 Příklad uspořádané řady místních průměrů Operátor středního rozsahu z uspořádané rozměrové řady: Ø 50,15 atd.
14 Výsledkem teoretických norem - pojmy v praktických normách, například: - operátor standardní (Ø 30 h7), - operátor speciální (Ø 30 h7 ), - operace s prvky (viz dále), - modifikátor (, ), - cílená základna (pevná, pohyblivá), - základní prvek (k ustavení základny), - extrahovaný prvek (zjištěný skutečný),
15 - nejistota, - vlastní charakteristika geom. prvku, - situační charakteristika geom. prvku - místní, globální a vypočtený rozměr, - uspořádaná řada rozměrů, - jmenovitý model a skin model (model nedokonalého tvaru), apod.. Metody specifikace požadavků. Dříve - předpis obvykle jen základních požadavků podle norem, (tj. standardních operátorů), Dnes - pro zpřesnění použití modifikátorů, které mění základní předpis podle specifických požadavků (dnes speciální operátory). Vysoký počet nových pojmů, ale i značek na výkresech. Příklad: viz výběr některých značek
16 DGCT GGCT RMA FL x/délka Poč. x R W P Rp Rv Rz Rc Rt Ra Rq Rsk Rku Rsm Rdq Rmr(c) Rdc Rmr Wp Wv Wz Wc Wt Wa Wq Wsk Wku Wsm Wdq Wmr(c) Wdc Wmr Pp Pv Pz Pc Pt Pa Pq Psk Pku Psm Pq Pmr(s) Pmr Rx Ar Wx Wte AW Rk Mr1 Mr2 Rpk Rvk Ppq Rwq Rmq Ppq Pvq Pmq atd.
17 Aplikace značek příklad:
18 Příklady zápisu některých modifikátorů nebo Při zápisu do jedné řádky se musí použít závorek. Pro horní mez je použit modifikátor GN (maximálního vepsání) v daném úseku. Pro dolní mez použit modifikátor LP (dvoubodový)s SA (průměrný z rozměrové řady).
19 Operace Jmenovitý model Skin model
20 - vydělení (výběr uvažovaných prvků), - extrakce (zjištění konečného počtu bodů prvku),
21 - filtrace, Povrch prvku Vlnitost W Drsnost R
22 - přiřazení (ideálních prvků k neideálním),
23 - konstrukce (ideálního prvku z jiných), Přímka jako průsečík dvou rovin - vyhodnocení (poznání hodnoty charakteristiky, jejích mezí).
24 GPS Ukázka vývoje reálné normy ISO Geometrické specifikace produktu (GPS) - Geometrické tolerování - Tolerance tvaru, orientace, umístění a házení
25 Přehled některých značek v normě
26
27
28
29 Ukázky aplikací v dokumentaci Aplikace středního prvku
30 Použití indikátoru směrové roviny
31 Použití indikátoru od - do
32 Tolerance polohy nesouměrné toleranční pole Použití indikátoru počtu prvků (zde 8x)
33 Tolerance rovnoběžnosti Použití indikátoru orientační roviny
34 Společné toleranční pole CZ
35 Základny osy prvků
36 Základna střední rovina
37 Základna vymezená na části prvku (TED rozměry)
38 Vysvětlení Tolerance tvaru čáry, která je v souboru rovin B a A kolmá na průsečík roviny B a rovnoběžná s rovinou A (indikátor průsečíku plochy a indikátor souboru rovin)
39 Vymezená část prvku Vymezený prostor plochou Vymezený prostor rohovými body Použit indikátor mezi
40 Vícenásobné prvky aplikace indikátoru mezi Indikátor krát a mezi
41 Nerovnoměrná poloha tolerančního pole 1 teoretický profil (zde pod materiálem) 2 koule offsetového profilu 3 koule tolerančního pole 4 meze tolerančního pole
42 Teoreticky přesné rozměry -TED
43 Přímá indikace posunutého toleranční pole s kompenzací Nepřímá indikace posunutého toleranční pole s kompenzací
44 Použití modifikátoru středního prvku (P) s modifikátorem posunutého tolerančního pole (A)
45 Průsečík rovin specifikován pomocí indikátoru průsečíku rovin umístěné v rozšíření tolerančního rámečku Aplikace na směru přímosti čáry (čára rovnoběžně s průsečíkem tolerované plochy s plochou A)
46 Aplikace na směru přímosti čáry (kolmo k A) Aplikace indikátoru průsečíku rovin
47 Orientační rovina je stanovena prostřednictvím indikátoru orientační roviny, umístěné jako rozšíření tolerančního rámečku
48 Aplikace indikátoru orientační roviny
49 Vysvětlení jednotlivých geometrických tolerancí: Použití indikátoru průsečíku rovin (tolerovaná rovina s A)
50 Tvar čáry - Použití indikátoru průsečíku rovin (tolerovaná rovina s A)
51 Použití indikátoru orientační roviny (B)
52 Použití indikátoru orientační roviny (B)
53 Tolerovaným prvkem je čára LE Použití indikátoru průsečíku rovin (A s B)
54 3D pomocí indikátoru orientační roviny
55 Tolerance polohy Použití indikátoru orientační roviny
56 Tolerance souososti Použití indikátoru střední čáry, zde osy (A v kroužku)
57 ISO/DIS Technická dokumentace produktu - Digitální zpracování dat výrobku. - podporuje výkresy ve spojení s 3-D modely v současnosti i v blízké budoucnosti, - zachovává v normách ISO integritu jednotného systému. Použití zásad normy: - zlepšování modelování a anotačních postupů pro CAD, - vodítko pro IT techniky.
58 Obrázek kompletní anotace
59 Dílčí anotace (dotaz na TED rozměry)
60 Dotaz na základnu a vizuální odezva
61 Jak pomoci mikro a malým firmám? a) Shrnout určitou problematiku i několika norem do příručky b) Vysvětlit v příručkách podstatu problematiky c) Přiblížit a nasměrovat hlubší prostudování problematiky, pokud je potřeba, na konkrétní normu či normy
62
63 Parametry struktury povrchu Výškové parametry výstupků a prohlubní průměrné hodnoty Filtrování podle ČSN EN ISO Profil R W P největší výška výstupku Rp Wp Pp největší hloubka prohlubně Rv Wv Pv největší výška profilu Rz Wz Pz průměrná výška profilu Rc Wc Pc celková výška profilu Rt Wt Pt průměrná aritmetická úchylka profilu průměrná kvadratická úchylka profilu Ra Wa Pa Rq Wq Pq šikmost profilu Rsk Wsk Psk špičatost profilu Rku Wku Pku Délkové parametry průměrná šířka prvku profilu Rsm Wsm Psm Hybridní parametry Křivky a příbuzné parametry průměrný kvadratický sklon profilu materiálový (nosný) poměr profilu Rdq Wdq Pdq Rmr(c) Wmr(c) Pmr(c) rozdíl výšky úseku profilu Rdc Wdc Pdc vzájemný materiálový poměr Rmr Wmr Pmr
64
