VTU10 Vehicle Tracking Quick Start Manuál

Transkript

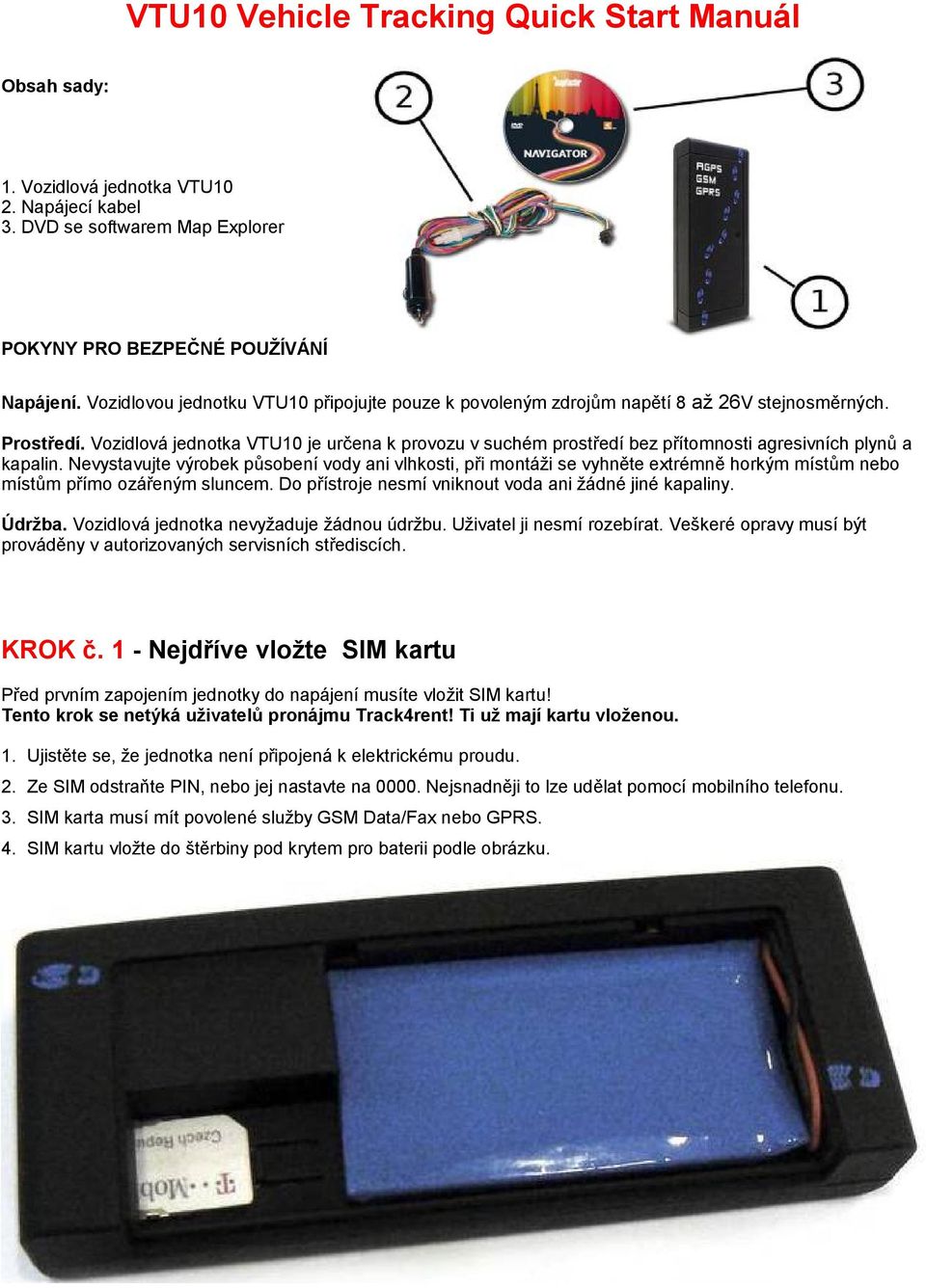

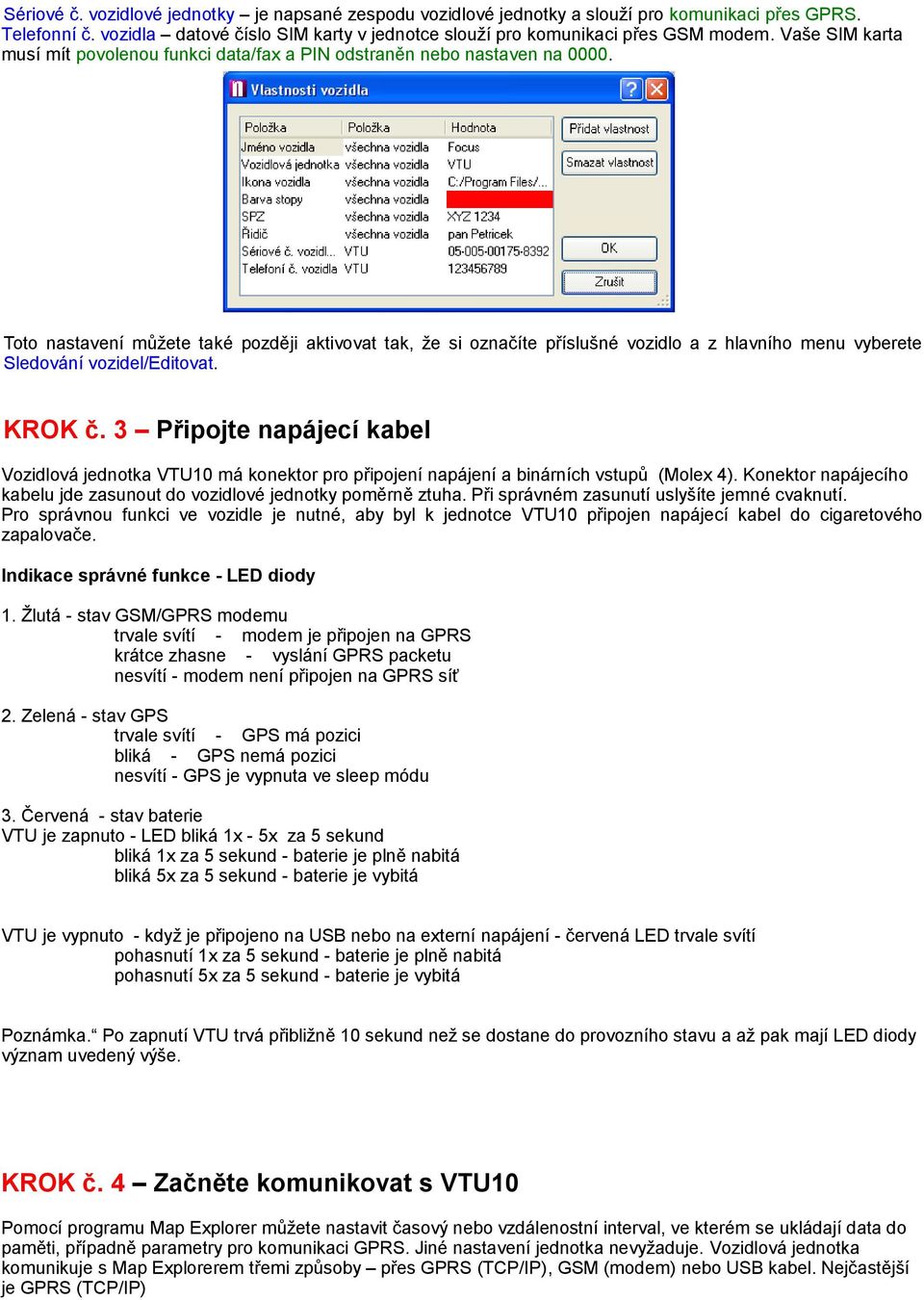

1 VTU10 Vehicle Tracking Quick Start Manuál Obsah sady: 1. Vozidlová jednotka VTU10 2. Napájecí kabel 3. DVD se softwarem Map Explorer POKYNY PRO BEZPEČNÉ POUŽÍVÁNÍ Napájení. Vozidlovou jednotku VTU10 připojujte pouze k povoleným zdrojům napětí 8 až 26V stejnosměrných. Prostředí. Vozidlová jednotka VTU10 je určena k provozu v suchém prostředí bez přítomnosti agresivních plynů a kapalin. Nevystavujte výrobek působení vody ani vlhkosti, při montáži se vyhněte extrémně horkým místům nebo místům přímo ozářeným sluncem. Do přístroje nesmí vniknout voda ani žádné jiné kapaliny. Údržba. Vozidlová jednotka nevyžaduje žádnou údržbu. Uživatel ji nesmí rozebírat. Veškeré opravy musí být prováděny v autorizovaných servisních střediscích. KROK č. 1 - Nejdříve vložte SIM kartu Před prvním zapojením jednotky do napájení musíte vložit SIM kartu! Tento krok se netýká uživatelů pronájmu Track4rent! Ti už mají kartu vloženou. 1. Ujistěte se, že jednotka není připojená k elektrickému proudu. 2. Ze SIM odstraňte PIN, nebo jej nastavte na Nejsnadněji to lze udělat pomocí mobilního telefonu. 3. SIM karta musí mít povolené služby GSM Data/Fax nebo GPRS. 4. SIM kartu vložte do štěrbiny pod krytem pro baterii podle obrázku.

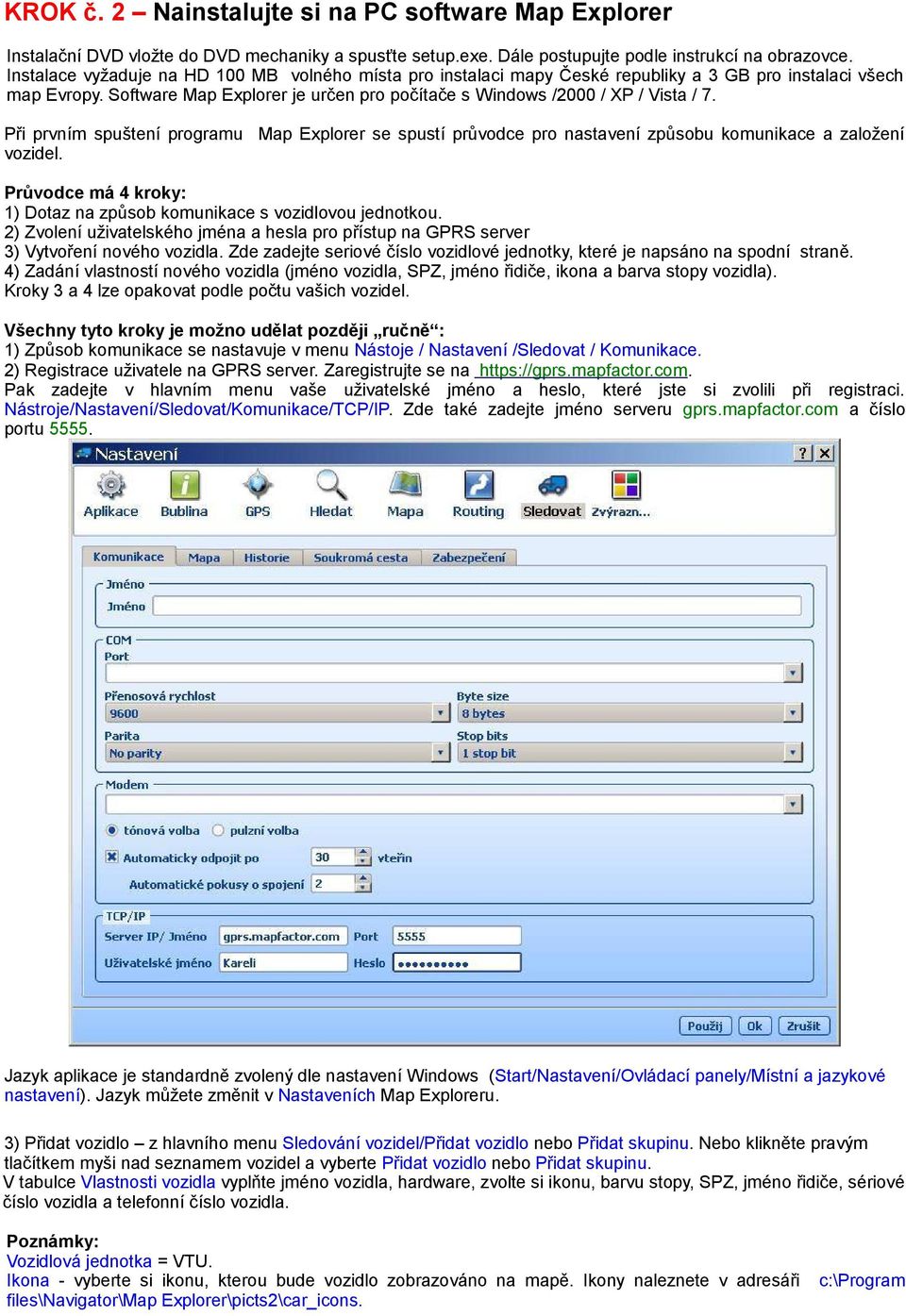

2 KROK č. 2 Nainstalujte si na PC software Map Explorer Instalační DVD vložte do DVD mechaniky a spusťte setup.exe. Dále postupujte podle instrukcí na obrazovce. Instalace vyžaduje na HD 100 MB volného místa pro instalaci mapy České republiky a 3 GB pro instalaci všech map Evropy. Software Map Explorer je určen pro počítače s Windows /2000 / XP / Vista / 7. Při prvním spuštení programu Map Explorer se spustí průvodce pro nastavení způsobu komunikace a založení vozidel. Průvodce má 4 kroky: 1) Dotaz na způsob komunikace s vozidlovou jednotkou. 2) Zvolení uživatelského jména a hesla pro přístup na GPRS server 3) Vytvoření nového vozidla. Zde zadejte seriové číslo vozidlové jednotky, které je napsáno na spodní straně. 4) Zadání vlastností nového vozidla (jméno vozidla, SPZ, jméno řidiče, ikona a barva stopy vozidla). Kroky 3 a 4 lze opakovat podle počtu vašich vozidel. Všechny tyto kroky je možno udělat později ručně : 1) Způsob komunikace se nastavuje v menu Nástoje / Nastavení /Sledovat / Komunikace. 2) Registrace uživatele na GPRS server. Zaregistrujte se na Pak zadejte v hlavním menu vaše uživatelské jméno a heslo, které jste si zvolili při registraci. Nástroje/Nastavení/Sledovat/Komunikace/TCP/IP. Zde také zadejte jméno serveru gprs.mapfactor.com a číslo portu Jazyk aplikace je standardně zvolený dle nastavení Windows (Start/Nastavení/Ovládací panely/místní a jazykové nastavení). Jazyk můžete změnit v Nastaveních Map Exploreru. 3) Přidat vozidlo z hlavního menu Sledování vozidel/přidat vozidlo nebo Přidat skupinu. Nebo klikněte pravým tlačítkem myši nad seznamem vozidel a vyberte Přidat vozidlo nebo Přidat skupinu. V tabulce Vlastnosti vozidla vyplňte jméno vozidla, hardware, zvolte si ikonu, barvu stopy, SPZ, jméno řidiče, sériové číslo vozidla a telefonní číslo vozidla. Poznámky: Vozidlová jednotka = VTU. Ikona - vyberte si ikonu, kterou bude vozidlo zobrazováno na mapě. Ikony naleznete v adresáři c:\program files\navigator\map Explorer\picts2\car_icons.

3 Sériové č. vozidlové jednotky je napsané zespodu vozidlové jednotky a slouží pro komunikaci přes GPRS. Telefonní č. vozidla datové číslo SIM karty v jednotce slouží pro komunikaci přes GSM modem. Vaše SIM karta musí mít povolenou funkci data/fax a PIN odstraněn nebo nastaven na Toto nastavení můžete také později aktivovat tak, že si označíte příslušné vozidlo a z hlavního menu vyberete Sledování vozidel/editovat. KROK č. 3 Připojte napájecí kabel Vozidlová jednotka VTU10 má konektor pro připojení napájení a binárních vstupů (Molex 4). Konektor napájecího kabelu jde zasunout do vozidlové jednotky poměrně ztuha. Při správném zasunutí uslyšíte jemné cvaknutí. Pro správnou funkci ve vozidle je nutné, aby byl k jednotce VTU10 připojen napájecí kabel do cigaretového zapalovače. Indikace správné funkce - LED diody 1. Žlutá - stav GSM/GPRS modemu trvale svítí - modem je připojen na GPRS krátce zhasne - vyslání GPRS packetu nesvítí - modem není připojen na GPRS síť 2. Zelená - stav GPS trvale svítí - GPS má pozici bliká - GPS nemá pozici nesvítí - GPS je vypnuta ve sleep módu 3. Červená - stav baterie VTU je zapnuto - LED bliká 1x - 5x za 5 sekund bliká 1x za 5 sekund - baterie je plně nabitá bliká 5x za 5 sekund - baterie je vybitá VTU je vypnuto - když je připojeno na USB nebo na externí napájení - červená LED trvale svítí pohasnutí 1x za 5 sekund - baterie je plně nabitá pohasnutí 5x za 5 sekund - baterie je vybitá Poznámka. Po zapnutí VTU trvá přibližně 10 sekund než se dostane do provozního stavu a až pak mají LED diody význam uvedený výše. KROK č. 4 Začněte komunikovat s VTU10 Pomocí programu Map Explorer můžete nastavit časový nebo vzdálenostní interval, ve kterém se ukládají data do paměti, případně parametry pro komunikaci GPRS. Jiné nastavení jednotka nevyžaduje. Vozidlová jednotka komunikuje s Map Explorerem třemi způsoby přes GPRS (TCP/IP), GSM (modem) nebo USB kabel. Nejčastější je GPRS (TCP/IP)

4 A) Komunikace přes kabel Pro komunikaci po USB kabelu musíte nainstalovat ovladače pro VTU 10. V hlavním menu Map Exploreru si zvolíte typ komunikace: Sledování vozidel/komunikační zařízení/com Port. Komunikační rychlost pro komunikaci po kabelu je 9600 baud/s (pokud na vozidlové jednotce není uvedena jiná). Tuto rychlost nastavte v hlavním menu Nástroje / Nastavení / Sledovat / Komunikace / COM / Přenosová rychlost. B) Komunikace přes GSM data/fax Pro tuto komunikaci potřebujete mít k počítači připojený GSM modem. GSM modem není součástí dodaného systému. Žádné jiné nastavení vozidlové jednotky není potřeba. V Map Exploreru musíte vybrat z hlavního menu způsob komunikace Sledování vozidel/komunikační zařízení/modem. C) Komunikace přes GPRS (TCP/IP) 1. Ve vozidlové jednotce povolte GPRS komunikaci: jednotku připojte kabelem, nebo přes GSM modem. Tento krok nelze udělat přes GPRS! Z kontextového menu vyvolaného kliknutím pravým tlačítkem myši nad vozidlem vyberte Nastavení jednotky. V tabulce GPRS zaškrtněte Nastavení serveru a GPRS aktivní a vyplňte Přístupový bod - APN podle toho jakou SIM kartu jste do jednotky vložili. IP adresa serveru je a stiskněte tlačítko Odeslat nastavení. GPRS komunikaci lze nastavit i pomocí SMS s textem: Set_apn apn uživatelské_jméno heslo První písmeno textu musí být velké, ostatní malá. Pokud je uživatelské jméno nebo heslo prázdné, tak se tyto položky vynechají. Příklad textu SMS pro českého operátora T-Mobile: Na telefoní číslo, které je ve vozidlové jednotce, pošlete SMS s následujícím textem: Set_apn internet.t-mobile.cz Tabulka: APN českých operátorů Operátor Přístupový bod - APN Uživatelské jméno Heslo T-Mobile internet [zůstává prázdné] [zůstává prázdné] O2 internet [zůstává prázdné] [zůstává prázdné] Vodafone karta internet [zůstává prázdné] [zůstává prázdné] Poznámky: Ověřte si prosím Vaše APN, uživatelské jméno a heslo u svého poskytovatele GSM/GPRS služeb. POZOR! Posílání GPRS dat ze zahraničí (povolení roamingu v GPRS tabulce) může být velmi drahé. Návod na použití softwaru Map Explorer je v elektronické podobě na instalačním DVD v adresáři manuals/mapexplorer/cs/navigator.pdf. Pro sledování vozidel je nejdůležitější kapitola Sledování pohybu vozidel. Další možnosti ovládání přes SMS:

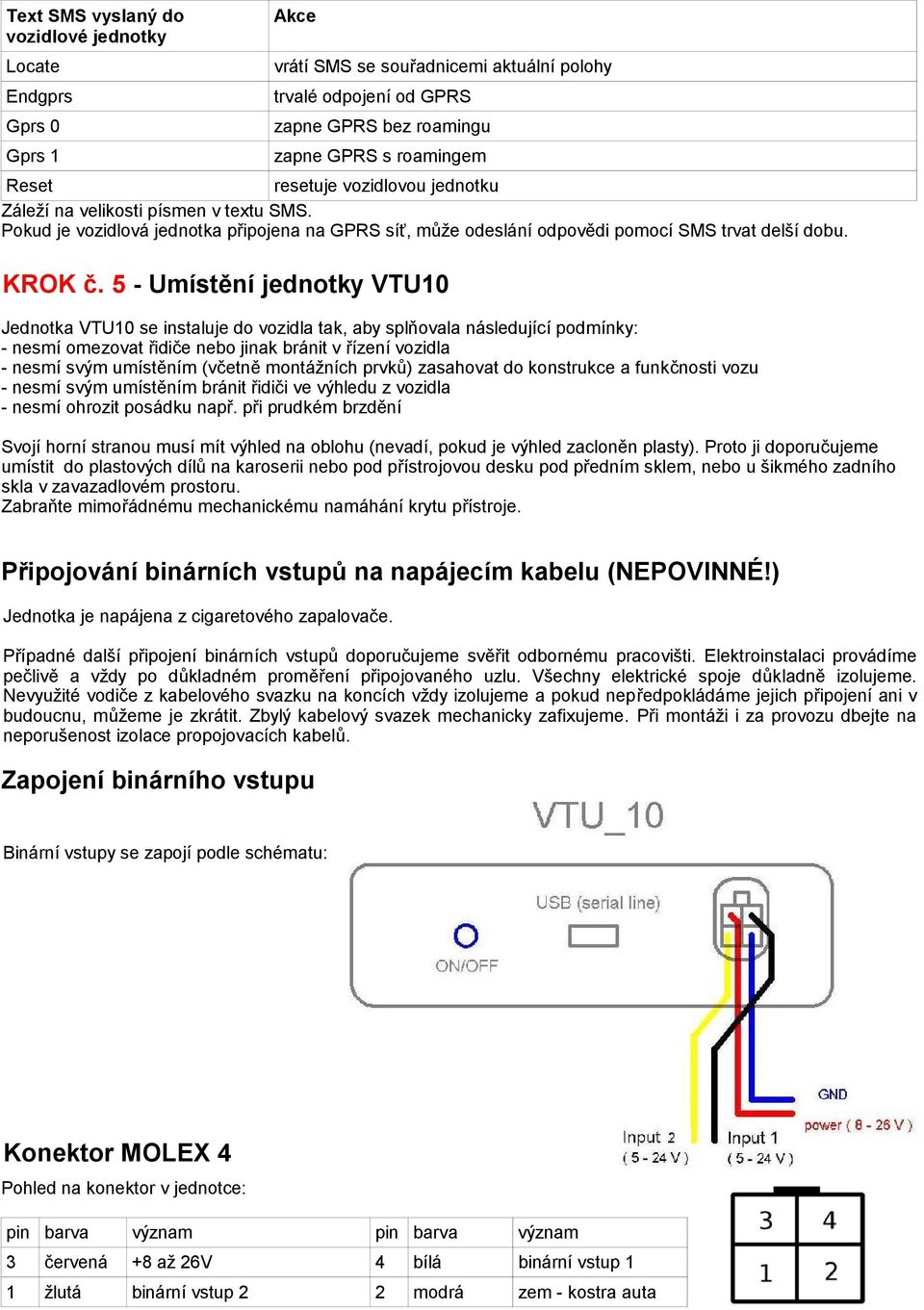

5 Text SMS vyslaný do vozidlové jednotky Locate Endgprs Gprs 0 Gprs 1 Akce vrátí SMS se souřadnicemi aktuální polohy trvalé odpojení od GPRS zapne GPRS bez roamingu zapne GPRS s roamingem Reset resetuje vozidlovou jednotku Záleží na velikosti písmen v textu SMS. Pokud je vozidlová jednotka připojena na GPRS síť, může odeslání odpovědi pomocí SMS trvat delší dobu. KROK č. 5 - Umístění jednotky VTU10 Jednotka VTU10 se instaluje do vozidla tak, aby splňovala následující podmínky: - nesmí omezovat řidiče nebo jinak bránit v řízení vozidla - nesmí svým umístěním (včetně montážních prvků) zasahovat do konstrukce a funkčnosti vozu - nesmí svým umístěním bránit řidiči ve výhledu z vozidla - nesmí ohrozit posádku např. při prudkém brzdění Svojí horní stranou musí mít výhled na oblohu (nevadí, pokud je výhled zacloněn plasty). Proto ji doporučujeme umístit do plastových dílů na karoserii nebo pod přístrojovou desku pod předním sklem, nebo u šikmého zadního skla v zavazadlovém prostoru. Zabraňte mimořádnému mechanickému namáhání krytu přístroje. Připojování binárních vstupů na napájecím kabelu (NEPOVINNÉ!) Jednotka je napájena z cigaretového zapalovače. Případné další připojení binárních vstupů doporučujeme svěřit odbornému pracovišti. Elektroinstalaci provádíme pečlivě a vždy po důkladném proměření připojovaného uzlu. Všechny elektrické spoje důkladně izolujeme. Nevyužité vodiče z kabelového svazku na koncích vždy izolujeme a pokud nepředpokládáme jejich připojení ani v budoucnu, můžeme je zkrátit. Zbylý kabelový svazek mechanicky zafixujeme. Při montáži i za provozu dbejte na neporušenost izolace propojovacích kabelů. Zapojení binárního vstupu Binární vstupy se zapojí podle schématu: Konektor MOLEX 4 Pohled na konektor v jednotce: pin barva význam pin barva význam 3 červená +8 až 26V 4 bílá binární vstup 1 1 žlutá binární vstup 2 2 modrá zem - kostra auta

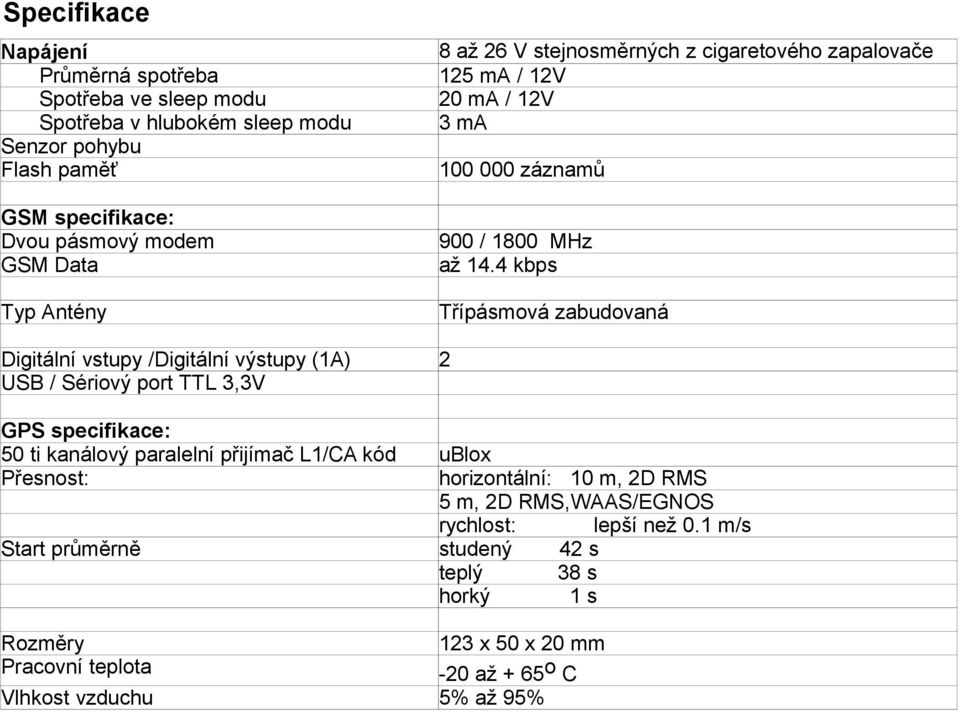

6 Specifikace Napájení Průměrná spotřeba Spotřeba ve sleep modu Spotřeba v hlubokém sleep modu Senzor pohybu Flash paměť GSM specifikace: Dvou pásmový modem GSM Data Typ Antény 8 až 26 V stejnosměrných z cigaretového zapalovače 125 ma / 12V 20 ma / 12V 3 ma záznamů 900 / 1800 MHz až 14.4 kbps Třípásmová zabudovaná Digitální vstupy /Digitální výstupy (1A) 2 USB / Sériový port TTL 3,3V GPS specifikace: 50 ti kanálový paralelní přijímač L1/CA kód ublox Přesnost: horizontální: 10 m, 2D RMS 5 m, 2D RMS,WAAS/EGNOS rychlost: lepší než 0.1 m/s Start průměrně studený 42 s teplý 38 s horký 1 s Rozměry 123 x 50 x 20 mm Pracovní teplota -20 až + 65 o C Vlhkost vzduchu 5% až 95%
