3 Tabulka Obsahu Obsah!"!"# $ %&" ' (& )$ * #+"'

4 1. BEZPENOSTNÍ OPATENÍ Tento pijíma odpovídá mezinárodním bezpenostním standardm. Prosíme, pette si peliv následující doporuené bezpenostní opatení. SÍOVÉ NAPÁJENÍ: Stídavé naptí 95~240V AC 50/60Hz UMÍSTNÍ: Pro umístní satelitního pijímae vyhledejte vhodné místo uvnit místnosti. Neumísujte jej do blízkosti zdroj vody, pokojových kvtin a nevystavujte pímému slunenímu záení. PETŽOVÁNÍ: Nepetžujte síovou zástrku, prodlužovací kabely nebo adaptéry, protože by mohlo dojít k úrazu elektrickým proudem. KAPALINY: Do blízkosti satelitního pijímae neumísujte žádné kapaliny. IŠTNÍ: Ped zahájením ištní odpojte satelitní pijíma od elektrické sít. Pro ištní vnjšího obalu krytu používejte jemn navlhenou látku ve vod. V žádném pípad nepoužívejte žádná rozpouštdla a neistte vnitní ásti pístroje. VTRÁNÍ: Nezakrývejte otvory pro vtrání na satelitním pijímai. Zajistte volný prostor okolo satelitního pijímae. Nikdy nepokládejte satelitní pijíma na koberec nebo mkké tkaniny. Satelitní pijíma nepoužívejte, ani jej neuskladujte na míst, kde by byl vystaven pímému slunenímu záení. Na satelitní pijíma nepokládejte žádné další elektronické zaízení. Satelitní pijíma umístte minimáln 30 mm od zdi. PIPOJENÍ: Nepoužívejte žádná pipojení, která nejsou doporuena výrobcem. V jiném pípad mže dojít k úrazu nebo poškození satelitního pijímae. PIPOJENÍ K PARABOLICKÉ ANTÉN: Kabel na konvertoru napájení pipojte pomocí vnitního vodie na konvertor. Taktéž je doporueno odpojit satelitní pijíma od sít ped pipojováním i odpojováním kabelu konvertoru satelitní paraboly. V JINÉM PÍPAD MŽE DOJÍT K POŠKOZENÍ KONVERTORU. OPRAVY: Nesnažte se opravit zaízení svépomocí. V jiném pípad by jste pišli o záruku na zaízení. Veškeré servisní opravy penechejte kvalifikovanému pracovníkovi. BLESKY: V pípad, že používáte satelitní pijíma v oblasti s astými boukami, doporuujeme Vám využití ochrany proti peptí v elektrické síti. Bhem bouky by jste mli dodržovat pokyny uvedené v uživatelských pírukách k ostatním zaízením, jako je televizor, HI-FI souprava a další. UZEMNNÍ: Konvertor musí být uzemnn k systémovému uzemnní parabolické antény. Uzemnní musí odpovídat místním smrnicím. 2 BEZPENOSTNÍ OPATENÍ

5 2. OBECNÉ VLASTNOSTI Pln vyhovuje standardm MPEG-2 & DVB Rozhraní CryptoWorks pro dekódování pístupových karet kódované tímto systémem 2 Sloty Common Interface pro Viaccess, Conax, Cryptoworks, Nagravision, Irdeto, SECA (Pouze model ODS 3000 CI) Vstupní kmitoet 950 až 2150MHz Píjem SCPC & MCPC ze satelitních družic v pásmu C / Ku 1 vstupní konektor pro LNB typu "F" prchozí smyky digitálního tuneru Datový tok : 1~45 MS/s Rychlé spuštní a funkce automatického ladní Rychlá zmna kanálu Možnost naprogramování až (televizních a rádiových) pedvoleb 256-ti barevné, eské a pro uživatele pehledné grafické menu Velká podpora jazykových mutací nabídek na obrazovce Podpora EPG, PIG Barevné podbarvení rádiových kanál Programovatelný seznam oblíbených pedvoleb Funkce hlavního hesla a rodiovského zámku Hlasitost nastavitelná ve 20 úrovních Automatická detekce FEC Automatická detekce signál NTSC / PAL a konvertor NTSC <-> PAL Podpora aktualizace software pomocí sériového portu RS232 Nastavení pro natení dat (hlavní program, data kanál) Aktualizace pijímae pímo z družice Astra 1A-1H nebo HotBird 1-5 Podpora formátu 4:3, 16:9 a teletext pomocí nabídek na obrazovce tymístný segmentový displej Pt tlaítek na elním panelu (Power On/Off, Channel Up/Down, Volume Up/Down) Nastavení polarity konvertoru Podpora DiSEqC 1.0 & 1.2, napájení konvertoru s ochranou proti zkratu nad 500 ma Ovládání kmitotem 22 khz Dva výstupní konektory SCART pro pipojení televizoru a videorekordéru Ti výstupní konektory Cinch (RCA) pro obrazový a zvukový signá Funkce piblížení obrazu 4 asovae zapnutí (i vypnutí) pijímae na vybrané pedvolb Digitální audio výstup S/PDIF OBECNÉ VLASTNOSTI 3

6 3. PIPOJENÍ SATELITNÍHO PIJÍMAE Nepipojujte satelitní pijíma k elektrické síti, dokud nemáte pipojena všechna ostatní zaízení. 1) UMÍSTNÍ SATELITNÍHO PIJÍMAE Satelitní pijíma by jste mli mít nainstalován na míst s dostatenou ventilací. Neumisujte jej do uzavených skínk, které neumožují dostatenou ventilaci, mohlo by dojít k pehátí zaízení. Pi hledání vhodného umístní se vyhnte místm s pímým slunením záením, zvýšenou vlhkostí, dosahu malých dtí a domácích zvíat. Pi manipulaci nepoužívejte nadmrné síly. Na satelitní pijímae nepokládejte další elektronická zaízení. V míst instalace musí být dostupný kabel od parabolické antény. 2) PIPOJENÍ SATELITNÍHO PIJÍMAE K PARABOLICKÉ ANTÉN Po nainstalování parabolické antény pipojte koaxiální kabel od konvertoru parabolické antény do konektoru "LNB IN" na zadním panelu satelitního pijímae. Veškeré konektory musí být dotaženy pouze rukou. Nepoužívejte žádné montážní klíe. Použité kabely musejí mít impedanci 75 Ω a zakoneny na obou koncích konektory typu "F". 3) PIPOJENÍ SATELITNÍHO PIJÍMAE K TELEVIZORU Pro pipojení satelitního pijímae k televizoru mžete použít dva zpsoby pomocí koaxiálního kabelu a pomocí kabelu SCART. Koaxiální kabel pipojte ke konektoru "TV OUT" na zadním panelu satelitního pijímae a druhý konec pipojte k anténnímu konektoru televizoru. V pípad, že chcete mít satelitní pijíma pipojen k televizoru pomocí kabelu SCART, pipojte jeden konec ke konektoru SCART "TV" na zadním panelu satelitního pijímae a druhý konec pipojte k televizoru. 4) PIPOJENÍ VIDEOREKORDÉRU Pro pipojení videorekordéru použijte konektor SCART "VCR" na zadním panelu pijímae, který propojte se vstupním konektorem SCART na Vašem videorekordéru. 4 PIPOJENÍ SATELITNÍHO PIJÍMAE

7 5) PIPOJENÍ EXTERNÍHO AUDIO HI-FI SYSTÉMU Pro pipojení libovolného externího audio HI-FI systému je satelitní pijíma vybaven dvma konektory RCA (Cinch), které se nacházejí na zadním panelu satelitního pijímae. Tyto konektory jsou oznaeny Audio L (Levý kanál) a R (Pravý kanál). 6) PIPOJENÍ ANALOGOVÉHO PIJÍMAE Usnaduje používání analogového satelitního pijímae. Pijíma poskytuje prchozí smyku s konektorem oznaeným jako "IF OUT". Propojte koaxiálním kabelem konektor "IF OUT" a vstup analogového pijímae. V pohotovostním režimu (Stanby) digitálního satelitního pijímae mžete ladit a pijímat stanice na analogovém pijímai. PIPOJENÍ SATELITNÍHO PIJÍMAE 5

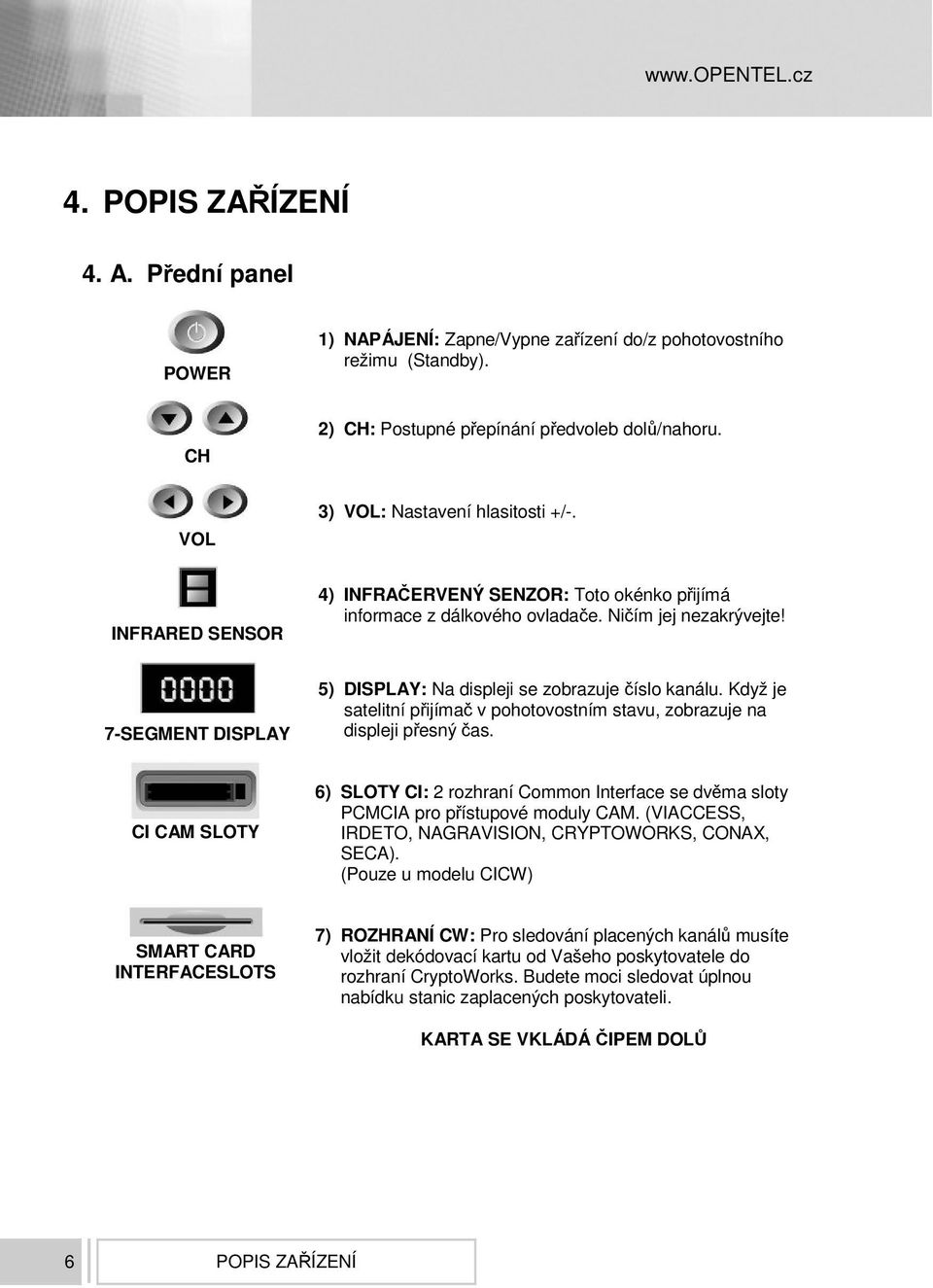

8 4. POPIS ZAÍZENÍ 4. A. Pední panel POWER 1) NAPÁJENÍ: Zapne/Vypne zaízení do/z pohotovostního režimu (Standby). CH 2) CH: Postupné pepínání pedvoleb dol/nahoru. VOL 3) VOL: Nastavení hlasitosti +/-. INFRARED SENSOR 4) INFRAERVENÝ SENZOR: Toto okénko pijímá informace z dálkového ovladae. Niím jej nezakrývejte! 7-SEGMENT DISPLAY 5) DISPLAY: Na displeji se zobrazuje íslo kanálu. Když je satelitní pijíma v pohotovostním stavu, zobrazuje na displeji pesný as. CI CAM SLOTY 6) SLOTY CI: 2 rozhraní Common Interface se dvma sloty PCMCIA pro pístupové moduly CAM. (VIACCESS, IRDETO, NAGRAVISION, CRYPTOWORKS, CONAX, SECA). (Pouze u modelu CICW) SMART CARD INTERFACESLOTS 7) ROZHRANÍ CW: Pro sledování placených kanál musíte vložit dekódovací kartu od Vašeho poskytovatele do rozhraní CryptoWorks. Budete moci sledovat úplnou nabídku stanic zaplacených poskytovateli. KARTA SE VKLÁDÁ IPEM DOL 6 POPIS ZAÍZENÍ

9 4. B. Zadní panel 1) LNB IN (Vstupní konektor konvertoru): K tomuto konektoru pipojte koaxiální kabel od konvertoru parabolické antény. VF vstup je vybaven prchozí smykou a kmitotový rozsah je 950 až 2150 Mhz. Pomocí tohoto konektoru také dochází k pepínání polarity konvertoru naptím 13/18V. 2) IF OUT (Výstupní konektor): Zde mžete pipojit analogový satelitní pijíma. Pomocí koaxiálního kabelu propojte tento konektor se vstupním konektorem analogového pijímae pro pipojení konvertoru. 3) SÉRIOVÉ ROZHRANÍ - SÉRIOVÝ PORT: Konektor slouží k propojení satelitního pijímae s poítaem pomocí sériového kabelu. Pomocí rozhraní mže odborný servis provádt aktualizaci systému satelitního pijímae. 4) TV SCART (Výstupní konektor pro pipojení televizoru): Tento konektor využijete pro pipojení televizoru pomocí konektoru SCART. Pro pipojení externích zaízení používejte vždy pln osazené kabely SCART. 5) VCR SCART (Výstupní konektor pro pipojení videorekordéru): Tento konektor využijete pro pipojení videorekordéru pomocí konektoru SCART. (výstupní signál neobsahuje OSD menu a informace). 6) S/PDIF DIGITÁLNÍ VÝSTUP: Konektor lze použít pro pipojení Hi-Fi komponent, které jsou vybaveny S/PDIF optickým vstupem. (Voliteln) 7) VÝSTUPNÍ RCA (CINCH) KONEKTORY VIDEO A AUDIO: K tmto konektorm lze pipojit televizor, video, libovolný externí zesilova nebo HI-FI soustavu. 8) ANT IN (Vstupní konektor pro televizní anténu): Zde pipojte koaxiální kabel od pozemní antény (rozvod STA). (Voliteln) 9) TV OUT (Výstupní konektor modulátoru): Slouží pro pipojení televizoru koaxiálním kabelem. (Voliteln) 10) POWER INPUT (Konektor síového napájení): K tomuto konektoru pipojte síový kabel. Rozsah síového stídavého naptí je 95 až 240 V, 50/60 Hz LNB IN 3 4 TV 2 IF OUT SERIAL PORT 5 VCR 7 SPDIF 6 VIDEO AUDIO L AUDIO R ANT IN8 TV OUT9 POPIS ZAÍZENÍ 7

10 4. C. Dálkový ovlada 1) POWER: Pepne zaízení do pohotovostního režimu. 2) MUTE: Pepne zaízení z normálního do ztišeného režimu a naopak. 3) 0-9 NUMERICKÉ KLÁVESY: Tato tlaítka slouží pro zadávání íselných hodnot a pro pímou volbu pedvoleb. 4) CH CH: Tato tlaítka se používají pro postupnou volbu pedvoleb a k procházení nabídek. 5) VOL VOL: Tato tlaítka se používají pro nastavení hlasitosti a pro zmnu vybraných položek v nabídkách. 6) MENU: Toto tlaítko se používá pro otevení hlavní nabídky. 7) EXIT: Slouží pro ukonení libovolné nabídky. 8) OK: Potvrzuje nastavené údaje v nabídkách. Stisknutím tlaítka "OK" v normálním režimu sledování programu zobrazíte seznam kanál. 9) PAGE UP: Posune nabídku o stránku nahoru. 10) PAGE DOWN: Posune nabídku o stránku dol. 11) FAV: Pepnutí mezi oblíbenými seznamy pedvoleb. 12) GUIDE: Oteve elektronickou programovou nabídku EPG. 8 POPIS ZAÍZENÍ

11 13) Zobrazí informace o kanálu. 14) Pepíná mezi televizním a rádiovým režimem. 15) LAST: Vyvolá naposledy zobrazený kanál. 16) AUDIO: Volba zvukového doprovodu aktuálního kanálu nebo také audio-módu. 17) PAUSE: Zmrazí (pauzuje) obraz. 18) NTSC/PAL: Mní video-mód (pro R PAL). 19) SAT: Používá se pro výbr satelitu. 20) F1, F2, F3, F4: Funkní tlaítka. 21) TEXT: Tlaítko pro výbr teletextu. POPIS ZAÍZENÍ 9

12 5. NASTAVENÍ SYSTÉMU 5. A. Automatické vyhledávání kanál satelitní družice Následujícím zpsobem mžete automaticky detekovat a uložit všechny televizní a rádiové kanály satelitní družice: System Connection Pipojte veškerá periferní zaízení. Power On Zapnte satelitní pijíma a veškerá periferní zaízení. Main Menu / Channel Search Antenna Configuration Setting Tlaítky "Menu", "CH a " a "OK" vyberte z hlavní nabídky položku "Instalation" (Instalace) a potom položku "Automatic Channel Search" (Automatické vyhledávání kanál). Tlaítky "VOL a " vyberte požadovanou satelitní družici, kterou chcete prohledávat. Zadejte veškeré informace o Vaší antén. Automatic Channel Search Po stisknutí tlaítka "OK" zane satelitní pijíma automaticky prohledávat všechny kanály na vybrané satelitní družici. 10 NASTAVENÍ SYSTÉMU

13 5. B. Runí vyhledávání kanál transpondéru Následuje postup, pomocí kterého mžete automaticky vyhledat a uložit televizní a rádiové kanály transpondéru: Main-Menu / Channel Search Antenna Configuration Setting Tlaítky "Menu", "CH a " a "OK" vyberte z hlavní nabídky položku "Instalation" (Instalace) a potom položku "Manual Channel Search" (Runí vyhledávání kanál). Vyberte požadovanou satelitní družici, kterou chcete prohledávat. Zadejte veškeré informace o Vaší antén. Manual Channel Search Tlaítky "FAV" nebo "VOL a " vyberte ze seznamu požadovaný transpondér, který chcete prohledávat. V pípad, že jej nenaleznete v seznamu transpondér, budete muset jeho parametry nastavit run (tzn. "Frequency" (Kmitoet), "Symbol Rate" (Datová rychlost), "Polarity" (Polarita) a "FEC") Po stisknutí tlaítka "OK" zane satelitní pijíma automaticky prohledávat všechny kanály na vybraném transpondéru. NASTAVENÍ SYSTÉMU 11

14 6. OVLÁDÁNÍ NABÍDEK Hlavní nabídka je rozdlena do nkolika vedlejších nabídek, kterými mžete provádt rzné funkce satelitního pijímae. HLAVNÍ NABÍDKA Po nainstalování parabolické antény a provedení veškerých propojení pipojte satelitní pijíma k elektrické síti. Pro otevení nabídky stisknte tlaítko "MENU" na dálkovém ovladai. Zobrazí se obrazovka s hlavní nabídkou. Nabídka "Common Interface" (Rozhraní CI) bude zobrazena pouze u modelu CI. Tlaítky " " se pesunete na požadovanou podnabídku / položku nastavení. Stiskem tlaítka "OK" potvrdíte svj výbr vstoupíte do podnabídky. Je-li "hlavní nabídka" uzamena, vložte heslo. Pednastavené heslo je "0000". Stiskem tlaítka "MENU" nebo "EXIT" se vrátíte do pedcházející nabídky. Tlaítka F1, F2, F3, F4 mní svou funkci dle konkrétní nabídky. U každého koncového menu se zobrazuje informace o funkci jednotlivých tlaítek. 2. VYHLEDÁNÍ KANÁL (Channel Search) Po zvolení položky "Channel Search" vstoupíte do nabídky Automatického vyhledávání kanál. Budete-li vyzváni k zadání PINu, vložte Váš správný PIN. (Pednastaveno "0000") V menu se pohybujte kurzorovými tlaítky " ". Pro pepnutí na manuální vyhledávání kanál a nastavení jednotlivých transpondér stisknte tlaítko FAV". 12 OVLÁDÁNÍ NABÍDEK

15 2.A. Automatické vyhledávání kanál (Automatic Channel Search) "Channel Search" (Automatické vyhledávání kanál) zobrazí se následující nabídka. Tlaítkem "SAT" vyberte požadovanou satelitní družici. Tlaítky " " nastavte položky "LNB Power" (Napájení konvertoru), "LNB Type" (Typ konvertoru), "LNB Freq" (Kmitoet konvertoru), "22 khz", "Network Search", "0/12V", "Search Option" (Možnosti vyhledávání) a "DiSEqC Type" (Typ DiSEqC) na odpovídající hodnoty. LNB Power LNB Type LNB Freq. V závislosti na typu konvertoru, který je instalován na parabolické antén mžete nastavit napájení na "ON" (Zapnuto) nebo "OFF" (Vypnuto). Za normálních okolností mjte nastaveno "ON" (Zapnuto). Mžete si nastavit typ konvertoru. Mžete si vybrat z peddefinovaných kmitot místních oscilátor, pípadn mžete zadat íselnými tlaítky požadovaný kmitoet v MHz. 22 khz Používáte-li dv antény pipojené k pepínai ovládanému kmitotem 22 khz, nastavte "ON" (Zapnout) nebo "OFF" (Vypnout) pro výbr parabolické antény. Nework Search Search option DiSEqC Type Používáte-li dv antény pipojené k pepínai 0/12 V, nastavte "ON" (Zapnout) nebo "OFF" (Vypnout) pro výbr parabolické antény. Touto položkou mžete nastavit vyhledávání všech volných a kódovaných kanál nebo pouze volných kanál, pípadn pouze kódovaných kanál. V pípad, že používáte pepína DiSEqC, volbou ísla portu si mžete vybrat port pepínae. V jiném pípad nastavte "NONE" (Žádný). V pípad, že používáte parabolickou anténu natáenou motorem ovládaným DiSEqC 1.2, mžete využívat funkcí DiSEqC 1.2. U položky "DiSEqC Type" (Typ DiSEqC) nastavte "Motor" a stisknte tlaítko "F4". Potom nastavte nasmrování antény kurzorovými tlaítky. Zkontrolujte sílu signálu. Tlaítkem "OK" spuste "Automatic Channel Search" (Automatické vyhledávání kanál). Stav vyhledávání je uveden na obrazovce. Proces mže trvat nkolik minut. Stiskem tlaítka "MENU" nebo "EXIT" se vrátíte do pedcházející nabídky. Nemžete-li njaký satelit nalézt, mžete jej pidat tlaítkem "F1" a zadáním potebných údaj. Pro pejmenování stisknte "F2" a zvolte název. Také mžete odstranit nechtné satelity ze seznamu tlaítkem "F3". OVLÁDÁNÍ NABÍDEK 13

16 2.B. Runí vyhledávání kanál (Manual Channel Search) Když jste v transpondér oknu (pravá strana této obrazovky), mžete pidávat, vymazat nebo upravovat transpondérové informace a také prohlédnout vybraný transpondér pro vyhledání kanál. Výbr transpondéru provedeme použitím tlaítka nahoru/dol nebo tlaítkem stránka nahoru/dol a stiskem tlaítka "OK" zahájíme vyhledávání kanál na daném transpondéru. Bhem vyhledání je vidt stav naítání nalezených kanál. Budete-li chtít jiný satelit než aktuální, pejdte do okna satelitu a vyberte požadovaný satelit. Pohyb mezi satelitním a transpondér oknem provedete stiskem tlaítka "FAV" nebo "vlevo / vpravo". Nemžete-li najít požadovaný transpondér v transpondér seznamu, mžete pidat nový transpondér pomocí tlaítka "F1" a navolte vhodné parametry pro tento transpondér. Potebujete-li zmnit parametry v existujícím transpondéru, vyberte transpondér a vstupte do editaního režimu tím, že stisknete tlaítko "F2". Poté co zmníte navolíte nutné parametry, stisknte tlaítko "EXIT" pro odchod z editaního režimu. Pomocí tlaítka "F3" lze smazat nechtný transpondér v nabídce. Parametry mají tento význam: Freq. S/R Pol. FEC Vstupní frekvence transpondéru, který chcete najít. Vstupní symbolová rychlost transpondéru. Volba polarizace transpondéru, který chcete najít. Horizontal/Vertical Volba FEC transpondéru. Volba hodnot 1/2, 2/3, 3/4, 5/6, 7/8 nebo auto. 14 OVLÁDÁNÍ NABÍDEK

17 3. EDITACE KANÁL (Edit Channels) Kanály lze editovat, seskupit do oblíbeného seznamu nebo mnit jejich vlastnosti. Do rzných seznam kanál mžete pidávat kanály zámek pro uzamení pedvolby, vymazat pedvolbu, pesunout pedvolbu, pidat jméno pedvolb a setídit seznam pedvoleb. Z hlavní nabídky vyberte položku "Edit Channels" (Úpravy pedvoleb) budete požádání o zápis hesla. Po otevení nabídky "Edit Channels" (Úpravy pedvoleb) se zobrazí následující položky. V editaci jsou dva režimy kanálu normální režim a blokový režim. V normálním režimu, mžete editovat každý kanál oddlen. Lze pidat vybraný kanál do seznamu oblíbených. Dále lze také vymazat, zamknout/odemknout nebo pejmenovat každý kanál. V blokovém režimu, mžete zaráz editovat více kanály. Mžete vybrat rozmanité kanály a pidat je do oblíbeného seznamu. Mžete je také vymazat, zamknout/odemknout nebo pejmenovat. Pro vybrání položky, pesute se na daný kanál a stisknte tlaítko "OK", posute se na další kanál a stisknte tlaítko "OK". Pro ukonení a odchod stisknte tlaítko "EXIT" k návratu do normálního režimu. Pro zmnu seznamu k editování použijte tlaítko "" a "FAV." Pro pepnutí listu z TV na Radio list stisknte tlaítko "". Pro procházení mezi listem nabídek All (Vše)/FTA (Nekódované)/Scrambled (kódované)/favorite (favoritní 1-8) použijte tlaítko "FAV". 3.A. Pidání do favoritních F1 tlaítko Pro vybraný kanál, který chcete pidat k oblíbenému seznamu použijte tlaítko "nahoru/dol" nebo "list nahoru/dol". Když chcete pidávat kanály do stejného oblíbeného seznamu, oznate tyto kanály jako blok stlaením tlaítka "OK" u každého kanálu. Mžete také odznait každý vybraný kanál nalistováním a stisknutím tlaítka "OK". Poté co máte vybraný kanál nebo souborový blok stisknte tlaítko "F1" a použijte okno "Add to Favorites" (pidat k favoritním). Prosím všimnte si, že nemžete použít "Add to Favorites", když aktuální kanálový seznam je oblíbený seznam. Mžete také tídit kanálový seznam stiskem tlaítka "i". OVLÁDÁNÍ NABÍDEK 15

18 3.B. Úprava jmen pedvoleb tlaítko F2 (Edit Channel Name) Stiskem zeleného tlaítka "F2" vstoupíte do nabídky pro editaci jména názvu kanálu. Tlaítky nahoru/dol nebo doleva/doprava vyberte kanál a stisknte "F2", kurzorovými tlaítky vyberte znak, potvrzením "OK" uložíte písmeno, k uložení názvu stisknte "F2". V blokovém módu nelze pejmenovávat, když je oznaeno více kanál. 3.C. Smazat pedvolbu tlaítko F3 (Delete Channel) Tlaítky nahoru/dol nebo doleva/doprava vyberte kanál a stisknte "F3". Po stisku tohoto tlaítka bude daný kanál ihned nenávratn vymazán. V blokovém módu vymažete všechny vybrané kanály. 3.D. Zamknout/Odemknout pedvolbu tlaítko F4 (Lock/Unlock Channel) Tlaítky nahoru/dol nebo doleva/doprava vyberte kanál(y) a stisknte "F4" pro uzamknutí nebo optovným stiskem tlaítka "F4" kanál odemknete. 3.E. Pesunout pedvolbu tlaítko F2 (Move Channel) Tlaítky nahoru/dol nebo doleva/doprava vyberte kanál a stisknte "OK" a "F2". Pomocí tlaítek nahoru/dol nebo doleva/doprava pesunete na požadované místo a tlaítkem "OK" uložíte. Stisknutím tlaítka "MENU" budete požádáni o potvrzení provedených zmn (Yes) a stiskem tlaítka "OK" se uloží provedené zmny a vrátíte se do Hlavní Nabídky (Main Menu). Pi volb uzameného kanálu budete vždy požádáni o vložení Vašeho PIN kódu (pedvoleno "0000"). 16 OVLÁDÁNÍ NABÍDEK

19 4. NASTAVENÍ PIJÍMAE (Receiver Settings) V Hlavním Menu (Main Menu) vyberte položku "Receiver Settings", potvrte "OK", zadejte PIN (pedvoleno "0000"). Tímto vstoupíte do nabídky "Receiver Settings". 4.A. Nastavení systému (System Settings) Touto nabídkou mžete nastavit výstupní obrazový režim, jazyk, as, typ obrazovky a parametry týkající se modulátoru. Z hlavní nabídky vyberte položku "Edit Channels" (Úpravy pedvoleb) budete požádání o zápis hesla. TV Select RF Channel RF Mode Zde mžete nastavit rzný výstupní televizní signál - CVBS or RGB. V pípad, že je satelitní pijíma pipojen k televizoru pomocí koaxiálního kabelu mžete touto položkou vybrat nebo zmnit íslo kanálu modulátoru. Pednastavená hodnota je 38. kanál. Ve výše uvedeném pípad si mžete vybrat PAL B/G, PAL I nebo PAL D/K. Screen Type Podle použitého typu televizoru si mžete vybrat formát 4:3 (standardní) nebo 16:9 (širokoúhlý). Menu Transparency Time Adjustment Menu Language Audio Language OSD Color Information Timeout Mžete nastavit prhlednost nabídek. Nastavení hodin. Mžete si vybrat jazyk nabídek na obrazovce. Mžete si vybrat jazyk zvukového doprovodu. Mžete si nastavit barvu nabídek na obrazovce. Nastavení délky zobrazení na obrazovce. Stisknutím tlaítka "MENU" nebo tlaítka "EXIT" se vrátíte do pedcházející nabídky. OVLÁDÁNÍ NABÍDEK 17

20 4.B. Nastavení asu (Time Settings) Pokud potebujete nastavit nebo zmnit as na Vašem pijímai nebo nastavit zapnutí/vypnutí pijímae. Kurzovým tlaítkem zvolte položku "Time Settings" a stisknte "OK". Time Mode Time Adjustment Current time Summer time On time Off time Additional Timer Výbr Auto/Manuál. Auto as bude naten z teletextu TV stanice. Manuál as je nutno nastavit run. Dostupné pouze v módu Auto. Nastavuje asový posun (krok +/- 30min.). Aktuální as. Dostupné pouze v módu Manuál. Zde v módu nastavíte run aktuální as. Nastavení pro automatický pechod z letního na zimní as a zpt. Zde nastavujete as automatického zapnutí receiveru. Zde nastavujete as automatického vypnutí receiveru. Ti více uživatelské asovae zapnutí/vypnutí pijímae. 4.C. Uživatelský asova (Additional Timer) Mžete nastavit ti uživatelské asovae. U každého asovae lze nastavit: as, datum, pedvolbu a opakování. 18 OVLÁDÁNÍ NABÍDEK

21 Timer no. Enable On time Off time Period Date Service Channel íslo asovae Zapnutí / Vypnutí asovae Zde nastavujete as automatického zapnutí pijímae Zde nastavujete as automatického vypnutí pijímae Nastavení opakování (denn / týdn / jednou) Nastavení dne (opakování: týdn) nebo data (opakování: jednou) Nastavení zda bude zvolená pedvolba Televizní i Rádiová íslo kanálu, který se po zapnutí zobrazí 4.D. Rodiovský zámek (Parental Controls) Položka zabrání nepovolenému sledování program. Zde mžete také mnit heslo. Z nabídky "Instalation" (Instalace) vyberte položku "Parental Control" (Rodiovský zámek) zobrazí se následující nabídka. Receiver lock Menu lock Maturity Rate Change PIN code Pro uzamení satelitního pijímae vyberte z nabídky "Parental Control" (Rodiovský zámek) položku "Receiver Lock" (Zámek satelitního pijímae) a tlaítky ji nastavte na "ON" (Zapnuto). Pro uzamení nabídky pro instalaci vyberte z nabídky "Parental Control" (Rodiovský zámek) položku "Menu Lock" (Zámek nabídek) a tlaítky ji nastavte na "ON" (Zapnuto). Nastavuje úrove vysplosti v rozsahu od 3 do 18 let. Toto funguje pokud provozovatel vysílá informaci pro aplikaci tohoto systému. Stiskem tlaítka "OK" vyvoláte menu pro zmnu PINu a budete požádání o vložení nového PIN kódu, poté budete ihned požádání o znovu vložení nového PIN kódu pro kontrolu. OVLÁDÁNÍ NABÍDEK 19

22 4.E. Aktualizace SW pijímae (Receiver Upgrade) V nabídce lze aktualizovat SW Vašeho satelitního pijímae pímo ze satelitu nebo pomocí sériového portu. Podmínka je, aby v dob požadavku výrobce vysílal aktualizaní data ze satelitu. Aktuální informace o této možnosti získáte u svého prodejce. 4.F. Tovární nastavení (Factory Default) Po stisknutí tlaítka "OK" na této položce a potvrzení "YES" dojde ke smazání všech uživatelských nastavení a všech naladných kanál. 5. Cryptoworks Je zaízení umožující použití pístupových karet kódovaných systémem Cryptoworks. Zde mžete nalézt informace o Vaší pístupové kart, seznam poskytovaných program a jejich popis. 5.A. Základní informace o kart (General Card Information) Menu zobrazuje název karty a seznam všech dostupných program poskytovatele. V menu "detaily kódovací karty" (Smart Card Details) naleznete adresu poskytovatele, dobu platnosti karty a úrove rodiovského zámku. 5.B. Dostupná oprávnní (Avaiable Entitlements) Nabídka zobrazí všechny dostupné programy poskytovatele a jejich oprávnní. Existují ti typy oprávnní: "pedplacené" (Subscriprions), PPV a IPPV. 5.C. Správa dekódovací karty (Smart Card Managements) Mní nastavení rodiovského zámku, zapíná, vypíná nebo mní pístupové heslo. UPOZORNNÍ: Pístupové heslo je rozdílné oproti heslu v nabídkách pijímae. Heslo tohoto rodiovského zámku je nastaveno poskytovatelem Vaší pístupové karty. 6. COMMON INTERFACE (Rozhraní CI) (Pouze pro model CI) Tento satelitní pijíma je vybaven dvma PCMCIA sloty. (Pouze u model CI). Z hlavní nabídky vyberte položku "Common Interface" (Rozhraní) zobrazí se následující obrazovka. V pípad, že je do rozhraní CI vložen modul CAM, satelitní pijíma automaticky detekuje typ modulu CAM a zobrazí informace v hlavní nabídce. V pípad, že vyberete tuto nabídku zobrazí se položky, které závisí na použitém modulu CAM, jako je napíklad "Authorizations" (Autorizace), atd. 20 OVLÁDÁNÍ NABÍDEK

23 ZÁKLADNÍ FUNKCE 7. Information Box Informaní okno se zobrazuje pi pepnutí kanálu nebo pi stisku tlaítka "i". Zobrazí se informace o aktuálním ísle pedvolby kanálu, jméno kanálu, aktuálního listu, asu, síle signálu a souasných událostech. Stav událostí je zobrazován pomocí ikon: Ikona události - kódováno. Ikona události - zameno. Ikona události - teletext. Ikona události - piazeno více audio stop. Ikona události - titulky. Ikona události - DolbyDigital audio. Po optovném stisknutí se zobrazí EPG informace (pokud jsou vysílány). Pro ukonení tchto nabídek stisknte "Exit". OVLÁDÁNÍ NABÍDEK 21

24 8. Seznam pedvoleb (Channel List) Tato nabídka Vám usnadní výbr kanál, které chcete sledovat. Seznam pedvoleb je vytvoen pro každou družici. Stisknutím tlaítka "OK" se zobrazí následující obrazovka. Zde si mžete peíst informace o íslu pedvolby, jménu a zda je program kódován nebo šíen voln. Pro sledování uritého kanálu jej nejprve vyberte tlaítky. Potom stisknte tlaítko "OK". Tímto zpsobem se mžete pesunout na požadovanou pedvolbu. Požadovanou satelitní družici mžete vybrat také pomocí tlaítka "SAT". Po stisknutí tlaítka "" si mžete automaticky vybrat seznam televizních nebo rádiových kanál. Po stisknutí tlaítka "F1" se zobrazí seznam voln šíených kanál. Stisknutím tlaítka "MENU" nebo tlaítka "EXIT" se vrátíte do pedcházející nabídky. 9. Prvodce (Channel Guide) vrátíte do pedcházející nabídky. Po stisknutí tlaítka "GUIDE" se zobrazí následující obrazovka. Zobrazí se program aktuálního a následujících program na rzných kanálech. Informace mže obsahovat aktuální as/íslo kanálu, jméno aktuálního a následujícího programu, zaátek a celkový as následujícího programu. Informace o programu bude k dispozici pouze v pípad, že je souástí vysílání. Po stisknutí tlaítka "" si mžete automaticky vybrat seznam televizních nebo rádiových kanál. Stisknutím tlaítka "MENU" nebo tlaítkem "EXIT" se 22 OVLÁDÁNÍ NABÍDEK

25 10. Teletext Váš pijíma podporuje funkci teletextu ve dvou režimech. První metoda zobrazuje teletext v pijímai a používá OSD funkci. Druhá metoda používá obvody teletextu ve Vaší TV a pro zobrazení teletextu používáte dálkový ovlada Vaší televize. Pro využití druhé metody zobrazení teletextu musí Vaše TV mít obvody pro zpracování teletextu. Na kanále, který sledujete vyvoláte teletext tlaítkem "TEXT". Pokud Vámi sledovaná stanice vysílá teletext zobrazí se teletextové okno. V teletextové obrazovce, mžete vstoupit do ísla stránky pímo pomocí pímé volby ísla stránky pomocí numerických tlaítek na dálkovém ovladai. Pepínat teletextové stránky lze taktéž pomocí kurzorových tlaítek. Dále lze používat funkní barevná tlaítka: Tlaítko "F1" Návrat na pedcházející stránku. Tlaítko "F2" Skok na stránku "100". Tlaítko "F3" Posun stránek o 100. Tlaítko "F4" Posun stránek o 10. Tlaítko "Exit" Uzavení teletextového okna. 11. Titulky (Subtitle) Pokud sledovaný kanál obsahuje titulky lze tyto titulky jednoduše zobrazit stisknutím tlaítka "TEXT". Ze seznamu si vyberete požadovaný jazyk. Stisknutím tlaítka "EXIT" zobrazení titulk zmizí. 12. Zvuk (Audio) Stisknte tlaítko "AUDIO". Tlaítky vyberte jazyk zvukového doprovodu, který chcete použít. Nkteré programy jsou vysílány s jedním nebo více jazykovými doprovody. Tlaítky si mžete vybrat preferovaný jazyk zvukového doprovodu. OVLÁDÁNÍ NABÍDEK 23

26 13. Funkce piblížení (Zoom Function) ásti obrazu bžícího nebo zmrazeného programu lze piblížit. Tato funkce umožní zobrazení zajímavých detail televizní scény. Pro její použití stisknte tlaítko F3, zobrazí se rámeek piblížení. Použijte klávesy: - /, / : Posun rámeku po obrazovce - / : zvtšení, zmenšení pibližovacího rámeku. - Tlaítko OK: Zvtšení obrazu v pibližovacím rámeku na celou obrazovku nebo pechod zpt. - Tlaítko Exit: Opuštní funkce ZOOM Funkce PIG Tuto funkci mžete aktivovat stisknutím erveného tl. na dálkovém ovladai. Zvolte ze tí možností, kolik náhled chcete zobrazit. Kurzorovými klávesy a tl. OK na d.o. pepínáte, který z takto zobrazených program bude aktivní 24 OVLÁDÁNÍ NABÍDEK

27 7. UPGRADE ZE SATELITU Nevypínejte pijíma bhem stahování dat! Váš pijíma mžete aktualizovat, když je dostupný nový software. Vyberte "pijíma upgrade" v nabídce menu "Receiver Settings" a potvrte stažení software. 1. Vyberte položku "Upgrade via satellite" a poté "Scan default channel". 1.A. Pro stažení se automaticky vybere standardní satelit a transpondér. Zkontrolujte prosím, že máte správn zadané nastavení pro konvertor a DiSEqC a stisknte "OK" pro vyhledávání nového software. 1.B. Pokud se podaí nalézt standardní kanál objeví se na obrazovce tato informace. V opaném pípad zopakujte bod 1.A. 1.C. Pijíma poté automaticky vyhledá nový software. Vyhledání nového software mže trvat okolo 5 minut UPGRADE ZE SATELITU 25

28 1.D. Pokud se podaí nalézt nový software, objeví se na obrazovce seznam dat a nového software, který je možno nahrát. Pro každou položku vyberte Yes (Ano) nebo No (NE) pokud chcete nebo nechcete daný software nahrát. Pokud chcete zahájit nahrávání stisknte "OK", pro návrat do pedchozího menu stisknte "EXIT". 1.E. Nyní pijímáte a aktualizujete nový software. Tento proces bude trvat 20 až 50 minut. Nahrávání je možno kdykoliv perušit a ukonit. Pokud však ukazatel nahrávání dosáhne 100% pijíma za žádných okolností nevypínejte až do zobrazení informace viz ást 1.F 1.F. Pijíma poté automaticky vyhledá nový software. Vyhledání nového software mže trvat okolo 5 minut 26 UPGRADE ZE SATELITU

29 8. EŠENÍ PROBLÉM Problém Pijíma ešení Nesvítí displej na elním panelu satelitního pijímae nebo není napájen z elektrické sít Pipojte síový kabel do síové zásuvky. Na obrazovce není žádný obraz Žádný zvuk Dálkový ovlada nefunguje Zhoršená kvalita obrazu "Searching Signal" (Vyhledávání signálu) "Unrecognized smartcard" (Karta nerozpoznána) "Please insert your smartcard" (Vložte prosím kartu) Zkontrolujte, zda není satelitní pijíma v pohotovostním stavu. Zkontrolujte správné pipojení kabelu SCART do obrazového vstupního konektoru na televizoru. Zkontrolujte, zda máte na televizoru vybrán správný kanál nebo obrazový vstup. Pipojte správné zvukové kabely. Zkontrolujte hlasitost na televizoru. Stisknte tlaítko "MUTE". Zamite dálkovým ovladaem pímo na zaízení. Zkontrolujte a vymte baterie. V nabídce "Automatic Channel Search" (Automatické vyhledávání kanál) zkontrolujte úrove signálu. V pípad, že je úrove nízká, nastavte parabolickou anténu. Chybové zprávy na obrazovce Pipojte správn kabely od parabolické antény. Zkontrolujte konvertor. Vymte konvertor, pokud je to nutné. Zkontrolujte (a opravte) pozici parabolické antény. V nabídce "Automatic Channel Search" (Automatické vyhledávání kanál) zkontrolujte úrove signálu. Zkontrolujte kartu. Vložte kartu. TECHNICKÉ ÚDAJE 27

30 9. TECHNICKÉ ÚDAJE Napájení Typ Vstupní naptí Pojistka : SMPS : 95~240VAC 50/60 Hz : 250V/T2A Tuner Vstupní kmitoet : 950~2150 MHz Vstupní úrove signálu : -65~-25 dbm Vstupní impedance : 75 Ω nesymetrická Typ konektoru : "F" (samice) Napájení konvertoru : 13V/18V (Max 500mA s ochranou proti zkratu) 22 khz : Kmitoet 22 ±4 khz, amplituda 0.6±0.2Vpp DiSEqC : Kompatibilní s verzí 1.0 & 1.2 Volba kanálu : Kmitotová syntéza PLL Výstup 0/12 V : Maximáln 50 ma Demodulátor Typ : Demodulace QPSK (DVB-S) Datová rychlost : 1 až 45 MS/s Vnitní FEC : Viterbi Convolutional Coding, pomr 1/2, 2/3, 3/4, 5/6, 7/8 Vnjší FEC : Reed Solomon Coding (204,188) T=8 Video Dekodér Systém dekódování : MPEG-2 ISO/IEC Profil a úrove : MPEG-2 MP@ML Datový tok : 1~15 MB/s Obrazové formáty : 4:3 (Normální) & 16:9 (Širokoúhlý) 28 EŠENÍ PROBLÉM

31 Dekodér zvuku Systém dekódování Zvukový režim Vzorkovací kmitoet : MPEG-1 ISO/IEC Layer I & II : Mono, Dual, Stereo, Joint Stero : 32, 44.1, 48 khz Audio/Video Výstup Konektor TV SCART Konektor VCR SCART Konektor RCA Jack Konektor S/PDIF : CVBS, RGB, Audio L/R : CVBS, Audio L/R : CVBS, Audio L/R : Digital Audio Vf Modulátor Výstup Modulátoru : Kanály 21~69 (pednastaven na kanál 38) Obrazový výstup : PAL B/G, I, D/K Výstupní úrove CHF : 71±4 dbv Výstupní konektor : IEC konektor Konektor Ant. IN : IEC konektorová zásuvka Metoda ladní : Kmitotová syntéza PLL Sériové rozhraní Signál Typ konektoru : RS-232, Max bps : 9 Pin D-Sub (konektor) Rozhraní CI (model CI) Typ modulu Použitelné moduly CAM : PCMCIA Type II 2 : Viaccess, Irdeto, Nagravision, Cryptoworks, Conax, SECA TECHNICKÉ ÚDAJE 29

32 30 TECHNICKÉ ÚDAJE

33 TECHNICKÉ ÚDAJE 31

34 32 TECHNICKÉ ÚDAJE
