1 TP INC č. 30/18/CZ Nedávné události v odvětvích průmyslového a medicinálního plnu Tréninková prezentace 30/18/CZ Odborný překlad proveden pracovní skupinou PS-1 ČATP SAC 154 Q Q EVROPSKÁ ASOCIACE PRŮMYSLOVÝCH PLYNŮ AISBL AVENUE DES ARTS B-1210 BRUSSELS TEL.: FAX: info@eiga.eu ČESKÁ ASOCIACE TECHNICKÝCH PLYNŮ U Technoplynu 1324, Praha 9 Tel: EIGA EIGA permission is required to reproduce this publication. European Industrial ; Gases Association 1 catp@catp.c

2 ODMÍTNUTÍ ODPOVĚDNOSTI Všechny technické publikace EIGA nebo pod jménem EIGA včetně Sbírek praktických postupů, Bezpečnostních postupů a všechny další technické informace v těchto publikacích obsažené, byly získány ze zdrojů, které považujeme za spolehlivé a které se zakládají na odborných informacích a zkušenostech aktuálně dostupných u členů asociace EIGA a dalších k datu jejich vydání. I když asociace EIGA doporučuje svým členům používat své publikace nebo se na ně odkazovat, je používání publikací asociace EIGA nebo odkaz na tyto publikace členy asociace nebo třetími stranami čistě dobrovolné a nezávazné. Proto asociace EIGA a členové asociace EIGA neposkytují žádnou záruku za výsledky a nepřebírají žádný závazek či odpovědnost v souvislosti s referencemi a s použitím informací a doporučení obsažených v publikacích asociace EIGA. Asociace EIGA nemá žádnou kontrolu nad čímkoliv, pokud se jedná o provádění nebo neprovádění výkonu, chybnou interpretací informací, správné nebo nesprávné používání jakýchkoliv informací a doporučení obsažených v publikacích asociace EIGA ze strany osob nebo organizačních jednotek (včetně členů asociace EIGA) a asociace EIGA výslovně neuzná v této souvislosti jakoukoliv odpovědnost. Publikace asociace EIGA jsou pravidelně přezkoumávány a uživatelé jsou upozorňování, aby si opatřili poslední vydání. 2

3 Nedávné události v odvětví průmyslových plynů Úvod Na každé schůzce Rady pro bezpečnostní informace EIGA (Safety Advisory Council SAC) si členové vyměňují informace v oblasti technických plynů týkající se událostí (nehody způsobující zranění, škody na majetku nebo životním prostředí a skoronehody (= nehody, kterým se podařilo zabránit nebo k nim nedošlo jen náhodou)). SAC o těchto událostech diskutuje a analyzuje je. Utajení Nehody/události oznámené nebo diskutované v SAC zůstávají tajné. Nicméně toto neplatí pro přehledy událostí (shrnutí a fotografie), které byly vždy určeny k tomu, aby byly všem členům EIGA dostupné. SAC nyní rozhodla, že tyto rekapitulace a fotografie bude sdílet spolu s Národními asociacemi a členskými společnostmi EIGA prostřednictvím formy tohoto Souboru školení. Nezapomeňte, že tyto přehledy nejsou určeny k jiné distribuci než pro členy Národních asociací a členských společností EIGA. Cíl této zprávy Cílem této zprávy je informovat členy EIGA o nedávných událostech v odvětví průmyslového plynu a vyvolat diskuse a nové nápady pro zlepšení bezpečnosti tohoto průmyslu. Další informace Pokud se zajímáte o nějakou specifickou událost, kontaktujte člena EIGA nebo SAC zastupujícího vaši asociaci nebo společnost. Požadavky na další informace od členů EIGA (např. celé zprávy nebo další podrobné údaje) se musí předat členovi nebo ohlašující osobě členské společnosti EIGA, která incident nahlásila. Ohlašující společnost rozhoduje, zda může uvolnit více informací. NEROZŠIŘUJTE TUTO ZPRÁVU MIMO SVOJI ORGANIZACI! 3

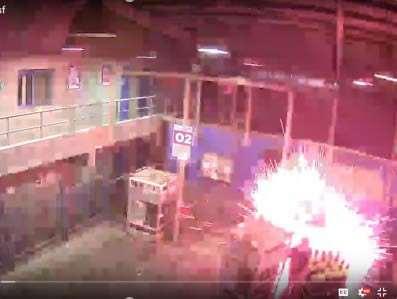

4 Plnění kyslíkových lahví bleskový požár škody na zařízení Popis události Když technik započal proces analýzy kyslíku u svazku lahví, narazil svou pravou rukou, v níž držel kyslíkovou hadici připojenou ke svazku, do přilehlé kalibrační láhve s dusíkem. Následkem toho došlo k bleskovému požáru v hadici a deformaci/poškození těla láhve. Technik otevřel ruční kolečko ventilu svazku lahví, aby spustil proces analýzy, a v tom si uvědomil (zaslechl) únik plynu ( syčení) u koncovky hadice. Operátor uzavřel ventil, aby zastavil únik. Ve stejnou dobu držel druhou stranu hadice pravou rukou a touto rukou narazil konektorem na konci hadice do vedle stojící láhve s dusíkem, což mělo za následek bleskový požár trvající sekundu. Předtím, než technik otevřel ventil svazku lahví, zapomněl připojit konec hadice k panelu pro provedení analýzy

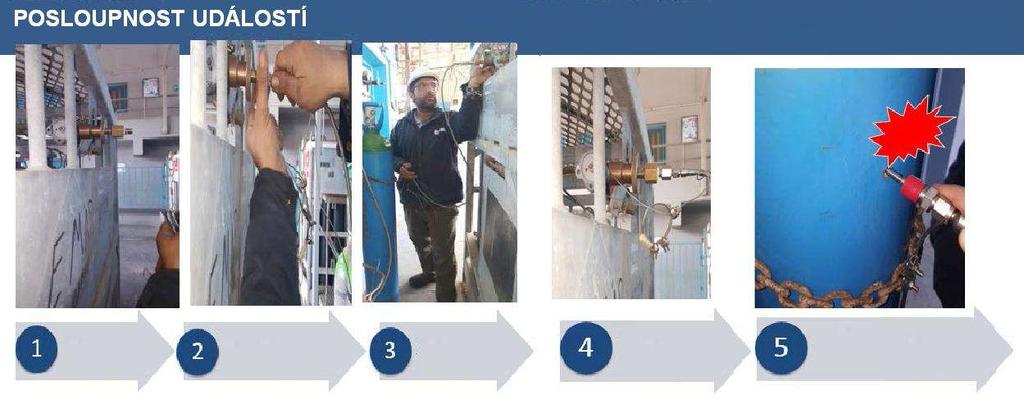

5 Plnění kyslíkových lahví bleskový požár škody na zařízení Připojování zařízení pro plnění ke svazku lahví Připojování armatury hadice analyzátoru k plnicí přípojce Otevření kolečka ventilu, zatímco operátor drží hadici v ruce Byl zjištěn únik v armatuře hadice a byl uzavřen ventil Dřík rychlospojky narazil do těla láhve s dusíkem N2, čímž došlo k uvolnění kyslíku O2 uvnitř a způsobená jiskra měla za následek bleskový požár

6 Plnění kyslíkových lahví bleskový požár škody na zařízení

7 Údržba ASU uvolnění tlaku zranění Popis události Operátor odpojoval hadici používanou pro zachování inertního ovzduší (GAN) uvnitř adsorbéru zařízení ASU. Přípojka hadice je umístěna ve výšce 1,7 metru. Po uzavření ventilů hadice v protisměru toku a ve směru toku a po provedení kontroly na nepřítomnost přetlaku pomocí tlakoměru, pokračoval operátor v povolování matic na straně adsorbéru. Před ukončením práce se hadice náhle rozpojila a horní konec hadice narazil do ochranných brýlí operátora. Operátorovi byla okamžitě poskytnuta první pomoc. Poranění bylo vydezinfikováno a ochlazováno (umístěním ledového zábalu na ránu). Operátor nepovažoval další péči za nutnou a pokračoval v běžné pracovní činnosti. Jako bezpečnostní opatření provedl oční lékař vyšetření zraku operátora

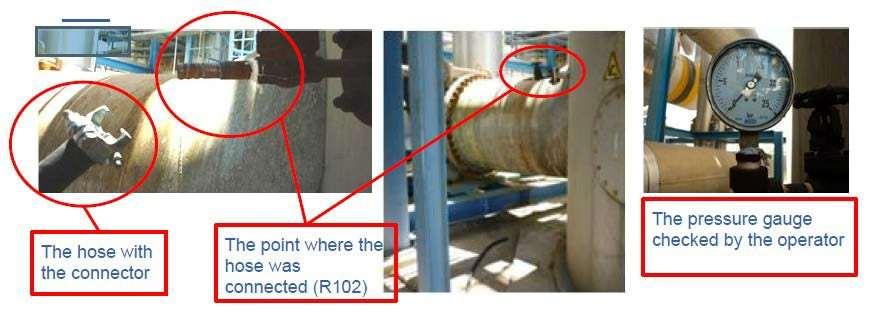

8 Údržba ASU uvolnění tlaku zranění Hadice s přípojkou Místo připojení hadice (R102) Tlakoměr, na kterém byl operátorem zkontrolován tlak

9 Vykládání cisterny zakopnutí zranění Popis události Poté, co byla na stanovišti zákazníka cisterna řádně zajištěna pro vykládku pomocí varovných označení a zajišťovacích klínů, řidič dodavatele vzal ze skříně na pravé straně vozidla hadici, aby ji mohl rozvinout pro přepouštění produktu. Řidič umístil 10 m dlouhou přepouštěcí hadici (stále nerozvinutou) za přívěs a poté ustupoval dozadu tak, aby mohl přepouštěcí hadici rozvinout bez přehnutí. Když ustupoval dozadu, přehlédl palety naložené kovovými podpěrami, upadl a uhodil se do zadní části hlavy a do pravého ramene o kovové podpěry. Při pádu ztratil svou bezpečnostní helmu. Řidič upozornil na situaci křikem. Zaměstnanci vrátnice přivolali lékařskou záchrannou službu, která zavezla řidiče do nemocnice. Řidič utrpěl tržnou ránu na hlavě, která vyžadovala 4 stehy. Současně si také způsobil pohmoždění ramene

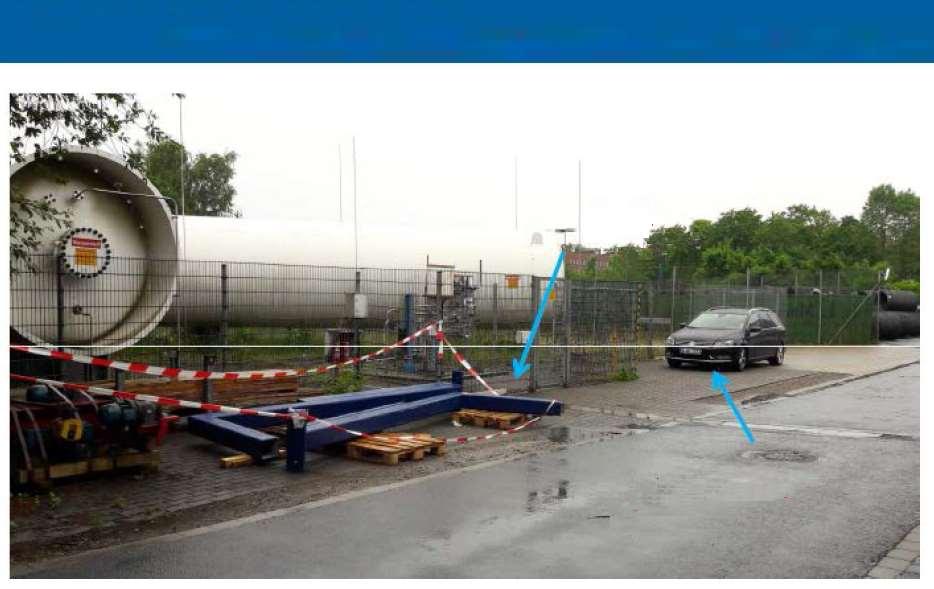

10 Vykládání cisterny zakopnutí zranění Obrázek místa nehody (poznámka: oblast byla po nehodě ohraničena pouze páskou) Místo nehody Poloha přívěsu

11 Údržba pád z výšky úraz s následnou pracovní neschopností Popis události Operátor/mechanik kryogenní stanice prováděl kontrolu podtlakového odvzdušňovacího disku na cisterně pro objemový produkt, která byla umístěna venku na stojánce. Pro přístup k vysoko umístěnému podtlakovému zařízení se používá kontrolní plošina. V tomto případě, protože je nutné, aby s plošinou pohybovalo do požadované polohy více osob než jen jedna, se operátor nesprávně rozhodl použít žebřík, který navíc nebyl řádně postaven (pro zajištění žebříku nebyla použita rozpěrná pojistka). Následkem toho žebřík spadl a s ním také operátor z výšky cca 1,8 m dolů. Operátor si při pádu zlomil nos a jeden prst. 11

12 Údržba pád z výšky úraz s následnou pracovní neschopností Záběr po nehodě

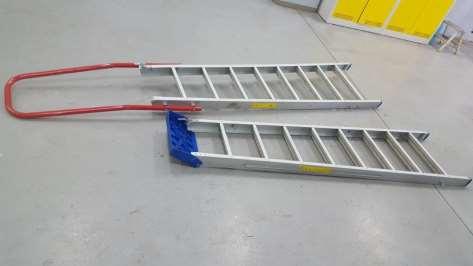

13 Údržba pád z výšky úraz s následnou pracovní neschopností Snímky žebříku včetně přibližné polohy v době použití žebříku Poznámka: poloha rozpěrné pojistky

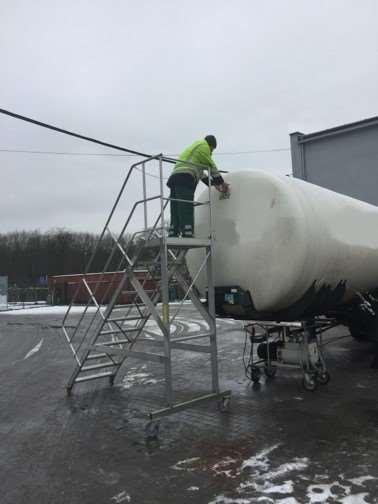

14 Údržba pád z výšky úraz s následnou pracovní neschopností Správná plošina, která se má používat, a která byla k dispozici na místě nehody

15 Popis události Distribuce kapaliny zlomení jízdní soupravy škody Řidič přívěsu s kapalným kyslíkem odbočil z hlavní silnice na vedlejší silnici kvůli silničním uzavírkám. Při jízdě řidič nechtěně sjel z povrchu vozovky na měkkou krajnici a začal ztrácet nad vozidlem kontrolu. Nadměrným zásahem řidiče do řízení došlo ke zlomení jízdní soupravy vozidla a k vyjetí tahače z vozovky. Došlo ke škodám jak na tahači, tak na přívěsu, ale nedošlo ke zranění

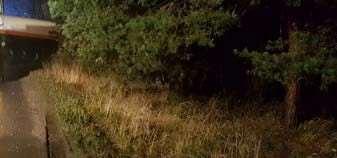

16 Distribuce kapaliny zlomení jízdní soupravy škody Stopy pneumatik na měkké půdě vedle silnice (vozovky)

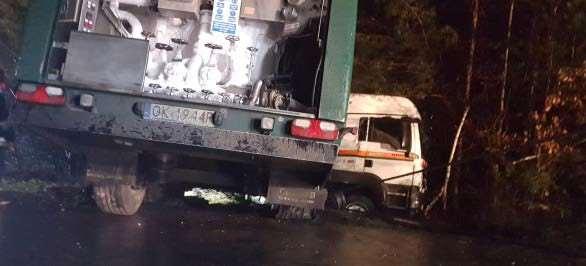

17 Distribuce kapaliny zlomení jízdní soupravy škody Konečná poloha tahače a přívěsu

18 Manipulace s vysokozdvižným vozíkem padající láhev škody Popis události Operátor umístil pět 46litrových lahví 230 bar na paletu. Všech 5 lahví umístil do řady na zadní části palety a zajistil je pomocí popruhů. Paleta byla přepravována pomocí vysokozdvižného vozíku (FLT). Popruh na paletě se uvolnil a láhve se vyvalily z pohybující se palety. Rohatka upevňující popruh se uvolnila ze západky a uvolněný popruh vypadl z kotvícího místa. Jeden ventil láhve se utrhl, tím se láhev otočila a poté vystřelila 40 m na dvůr. Nikdo nebyl zraněný a škody se omezily pouze na odtržený ventil láhve a další láhev s ohnutým ventilem

19 Manipulace s vysokozdvižným vozíkem padající láhev škody

20 Plnění lahví přetlak škody Popis události Během plnění svazku lahví kyslíkem praskla při tlaku 120 bar jedna láhev. Láhev nebyla zkonstruována pro tento plnicí tlak. Nikdo nebyl zraněn. Byl poškozen plnicí stojan

21 Plnění lahví přetlak škody

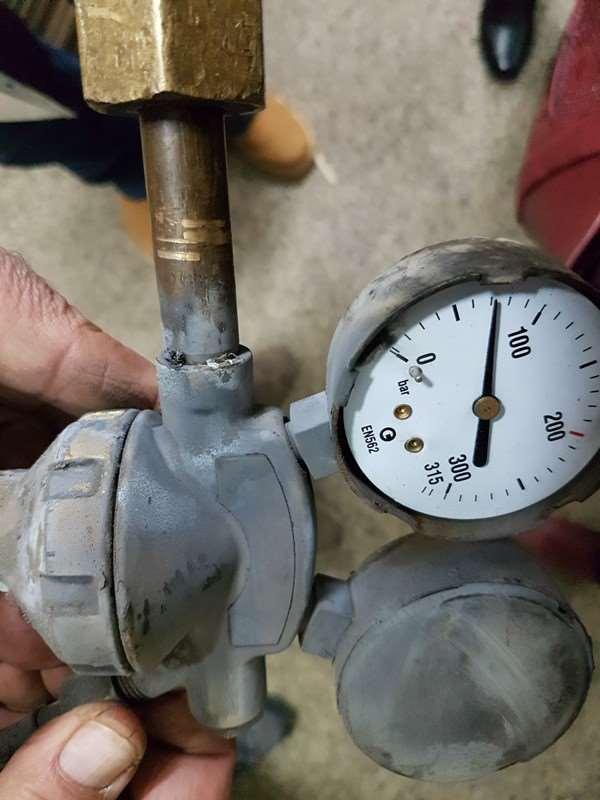

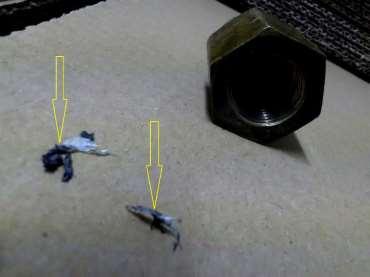

22 Použití u zákazníka požár regulátoru úraz s následnou pracovní neschopností Popis události Zaměstnanec zákazníka připojoval jednu láhev (80 % kyslíku/20 % oxidu uhličitého) k regulátoru tlaku. Přibližně 30 sekund po otevření ventilu láhve došlo k výbuchu a ke spálení regulátoru tlaku. Některé materiály byly vystřeleny vlivem uvolnění energie. Následkem bleskového požáru došlo k pádu lahve na zem a došlo k vystřelení některých kovových částí tlakového regulátoru. Pracovník utrpěl poranění zraku

23 Používání u zákazníka požár regulátoru úraz s následnou pracovní neschopností 23

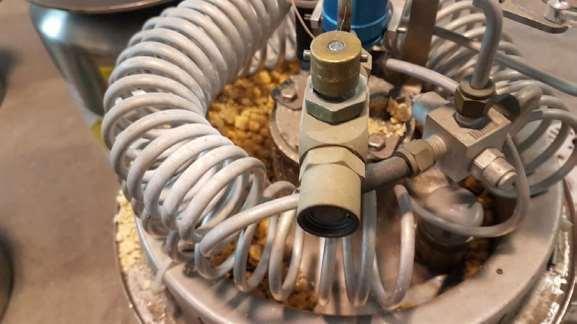

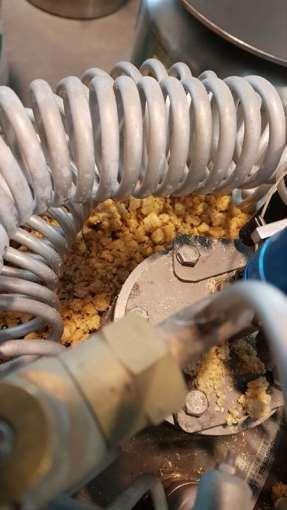

24 Popis události Nádoba pro domácí péči znečištění Během běžného čištění a údržby přenosné nádoby s kapalným kyslíkem LOX (pro domácí léčbu kyslíkem) zjistil operátor při odstraňování uzávěru přítomnost velkého množství pilin

25 Nádoba pro domácí péči znečištění

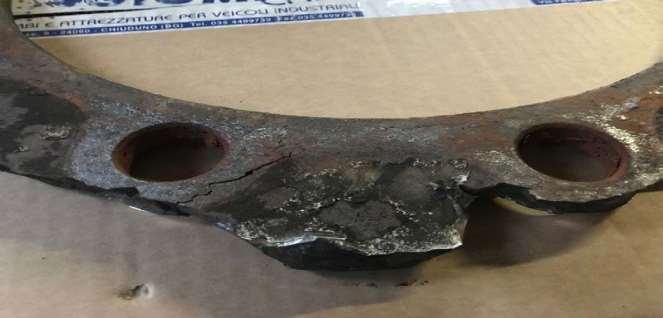

26 Distribuce kapaliny nesprávné náhradní díly škody Popis události Během jízdy na nadjezdu dálnice prasklo pravé kolo druhé nápravy návěsu kvůli poruše ráfku. Později bylo zjištěno, že ráfek kola byl vyměněn za díl, který nebyl v souladu (neodpovídal) s použitým typem. Řidič ihned zastavil vozidlo v nouzovém jízdním pruhu, zkontroloval škody a přivolal si pomoc. Mezitím přijela na místo nehody dopravní policie a zjistila, že kolo spadlo z mostu

27 Distribuce kapaliny nesprávné náhradní díly škody

28 Popis události Plnění lahví nesprávná identifikace prasklá láhev Na konci plnění směsí argon oxid uhličitý praskla a rozlétla se na kousky 20litrová láhev, která byla v majetku zákazníka: Tlak láhve byl 200 bar Láhev byla stále připojena k plnicímu stojanu Ventil byl uzavřený Láhev nebyla zkonstruována na plnicí tlak

29 Plnění lahví nesprávná identifikace prasklá láhev Štítek neodpovídá nařízení ADR a plnicímu plynu

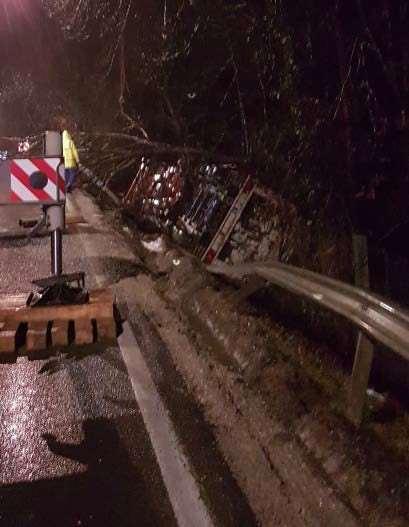

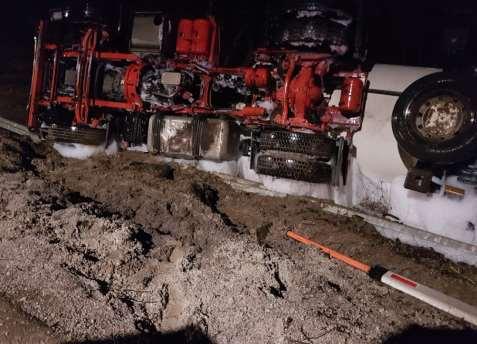

30 Popis události Distribuce kapaliny převrácení vozidla škody Přibližně o půlnoci za špatného počasí najel řidič přívěsu na měkkou krajnici vozovky. Nákladní vozidlo začalo klouzat. V této situaci už řidič nedokázal zabránit převrácení vozidla. Nikdo nebyl zraněn. Nedošlo k úniku produktu. Došlo k poškození tahače a přívěsu

31 Distribuce kapaliny převrácení vozidla škody

32 Popis události Plnění kapalným LOX zajištění proti pohybu škody na vozidle Na konci procesu plnění LOX do cisterny si vzal řidič klíče z řídicí místnosti, aby přesunul tahač. Přitom si ale nevšiml, že automatické blokování kol stále zajišťuje návěs. Pohyb cisterny dopředu způsobil okamžité prasknutí pneumatiky na třetí nápravě na levé straně

33 Plnění kapalným LOX zajištění proti pohybu škody na vozidle 33

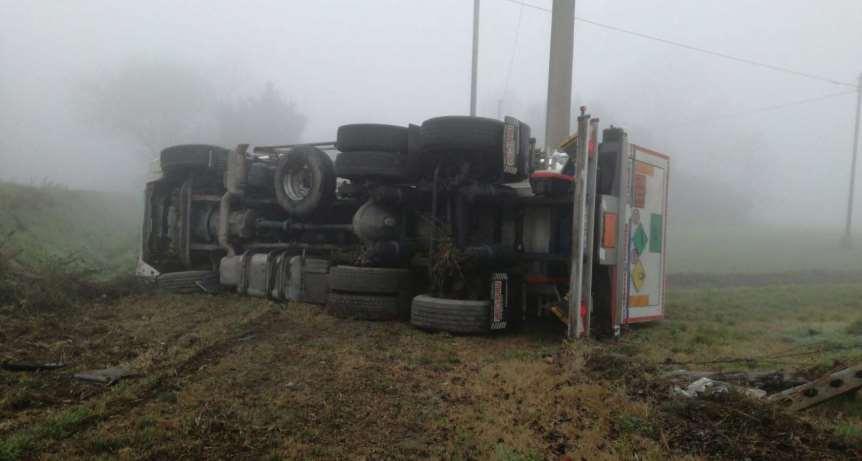

34 Popis události Distribuce kapaliny převrácení škody na vozidle Cisterna LOX se míjela s jiným vozidlem přijíždějícím v opačném směru na úzké ulici. Řidič cisterny nasměroval vozidlo mírně na pravou stranu vozovky (ke kraji), aby usnadnil míjení vozidel, a přitom pravá kola cisterny sjela z asfaltu. Malý výškový rozdíl mezi asfaltem a měkkým travnatým povrchem způsobil, že se vozidlo převrátilo na malém svahu dolů do přilehlého pole

35 Distribuce kapaliny převrácení škody na vozidle

36 Distribuce kapaliny převrácení škody na vozidle

37 Popis události Přeprava lahví zákazníkem nezajištěný náklad škody na zařízení Zákazník převážel svým vlastním vozidlem dva svazky lahví (s kyslíkem a acetylenem) na jiné místo v přístavu. Měl zde více než jedno pracovní stanoviště. Jakmile vjelo vozidlo na kruhový objezd, oba svazky lahví spadly z nákladního vozidla na zem. Došlo k poškození svazků lahví. Došlo k uvolnění acetylenu z prasklého ventilu

38 Přeprava lahví zákazníkem nezajištěný náklad škody na zařízení

39 Přeprava lahví zákazníkem nezajištěný náklad škody na zařízení

40 Klíčová poučení z událostí Přezkoumat školení zaměstnanců a bezpečnostní školení týkající se uvědomování si nebezpečí a následků bleskových požárů kyslíku. Příprava pro pracovní povolení pro provádění údržby by měla zajistit řádné zvládání nebezpečí přetlaku pomocí vhodné izolace, větrání a indikace tlaku. Pravidelné školení a schůzky informující všechny zaměstnance o nebezpečí a rizikách uklouznutí, zakopnutí a pádů. Přezkoumat a posílit proces výběru a náboru řidičů. Zajistit, aby všichni zaměstnanci, pracovníci dodavatele a zákazník byli řádně proškoleni ohledně správného zajištění lahví během přepravy na stanovištích a mimo stanoviště. Zavést přezkoumání systémů a školení během kontroly před plněním lahví, aby se zajistila správná identifikace lahví a vhodné plnění lahví včetně lahví v majetku zákazníků. Distribuovat odpovídající materiály EIGA zákazníkům, např. bezpečnostní informace týkající se používání nádob LOX, bezpečnostních letáčků týkajících se přepravy lahví a suchého ledu. Zajistit informovanost a proškolení řidičů týkající se vizuálních a mechanických systému proti odtažení vozidla a zkontrolovat, zda jsou tyto systémy používány a odstraněny po vykládání nebo nakládání. Zajistit dovybavení vozidel náhradními díly a komponenty, které jsou schválené pro provoz a získané tak, aby odpovídaly typům vozidel a platným právním požadavkům

41 Hlavní dokumenty týkající se ohlašovaných událostí: SA 37 SA 38 Rizika odtažení/odtržení vozidla Kontrola před plněním lahví plynem Info TS 02 Info TS 07 Info TS 01 Info TS 03 Info HF 05 Info 15 Info 36 Prevence převrácení vozidla a jiných vážných nehod Chování člověka při přepravních činnostech Informace k bezpečnosti přepravy, přehled Školení: úvodní a obnovovací školení řidičů, vedoucích pracovníků a ostatních pracovníků v oblasti přepravy Úkol Chyba údržby Bezpečnostní zásady u vysokotlakých kyslíkových systémů Práce ve výškách trauma z visu v postroji při používání systémů pro zachycení pádů z výšky NL 80/05 NL 87/09 NL 88/09 Nebezpečí zastavení na dálnici/nehody se systémy proti odtažení vozidla (anti-tow-systém) Typické nehody při plnění kyslíkem Nehody na plnírnách kyslíkových lahví Příčiny prevence převrácení vozidla

42 Hlavní dokumenty týkající se ohlašovaných událostí: TP 09 Uklouznutí, zakopnutí a pády Doc. 13 Doc. 51 Rozvody kyslíku a potrubní systémy Řízení změny Doc. 52 Bezpečné zajištění nádob třídy 2 Doc. 63 Doc. 89 Doc. 98 Doc. 118 Doc. 165 Doc. 179 Prevence nehod způsobených odtažením vozidla Systémy s medicinálním kyslíkem pro dodávku do domácí péče Bezpečná dodávka převozitelných systémů s medicinálním kapalným kyslíkem poskytovateli služeb domácí péče Bezpečné řízení dodavatelů Bezpečný provoz vysokozdvižných vozíků Systémy pro plnění kryogenních cisteren kapalným kyslíkem, dusíkem a argonem 42

43 Pravidla pro záchranu života EIGA Porozumějte a lokalizujte potenciální nebezpečí zadušení, v uzavřených prostorech stejně jako v blízkosti zařízení, které obsahuje plyny nebo kryogenní kapaliny dávejte pozor a varujte ostatní. Dávejte pozor na nebezpečí požáru vždy, když manipulujete s kyslíkem.vždy dodržujte pracovní postupy a zajistěte čistotu pro provoz s kyslíkem. Porozumějte vlivům látek ohrožujících zdraví Vaše i druhých osob řádně používejte předepsaná bezpečnostní opatření včetně osobních ochranných pomůcek. Rozpoznejte a respektujte nebezpečí uzavřených nebo ohraničených prostorů a buďte řádně připraveni na záchranu. Používejte proces pracovních povolení k identifikaci nebezpečí kvůli předvídání a zamezení možných nehod a pokud se někdo necítí bezpečně, měl by se ptát nadřízených pracovníků a žádat zlepšení. Zajistěte, aby bylo zařízení odděleno od zdrojů energie a bez napětí před prací na zařízení zamezte opětovnému připojení zařízení na síť řádným zajištěním a označením. Pracujte na elektrických systémech pouze, když jste kvalifikovaní a zajistěte, aby byla na místě řádná předběžná opatření. 43

44 Pravidla pro záchranu života EIGA Nikdy neblokujte bezpečnostní zařízení! Respektujte počáteční záměr a důležitost ochranných zařízení, a čas vyžadovaný pro bezpečnou práci formálně podejte nějaké návrhy na zlepšení. Rozpoznejte nebezpečí provádění změn.a dodržujte přesně všechny kroky procesu Řízení změn (MOC). Porozumějte tomu, že následky pádu z výšky mohou změnit život a zajistěte, aby byla řádně použita specifikovaná předběžná opatření a zařízení. Zajistěte, aby byla řádně naplánována, vyhodnocena, kontrolována a prováděna každá zvedací práce a přerušte činnost, pokud dojde k nějakému problému nebo neočekávané situaci. Buďte informováni o správných Osobních ochranných prostředcích (OOP) pro používání každé práce nebo pracovní oblasti a řádně je používejte. Při řízení buďte ve střehu, odpočinutí a soustřeďte se na dopravní podmínky.a pokud nejste, zastavte a udělejte si přestávku. Buďte odpovědní za vlastní činnosti, stav a rozhodnutí kdykoli se necítíte bezpeční, měli byste o tom říct nadřízeným pracovníkům. 44

45 Pracujte bezpečně! EIGA - European Industrial Gases Association AISBL Avenue des Arts 3-5 B-1210 Brussels Tel.: Fax: info@eiga.eu http: 45
