1 Person Locator PersonLocato r je inteligentní sytém pro monitorování pohybu osob nebo vìcí pomocí osobních aktivních RFID pøívìškù ve všech prostorách objektu a jejího okolí. Aktuální polohu osob nebo vìcí lze on-line zjistit v bìžném webovém prohlížeèi v pøehledných tabulkách nebo lze polohu pozorovat v 3D grafickém modelu budovy v podobì zástupných ikon s jejich jmény. To vše zcela nezávisle na jejich chování. Pohyb objektù mezi jednotlivými oblastmi lze také zpìtnì vyèíst v jakémkoliv období v historii. Pøesnost monitorování závisí na hustotì pokrytí snímaèi. Osobní identifikaèní RFID pøívìšek má inteligentní detektor odložení (detekci mrtvého Otto Holík Jan Novák Dan Sobota muže ). PersonLocator Vám poskytne informace k jednotlivým osobám, kolik hodin strávili za zvolené období aktivnì v dané oblasti objektu, u svého pracovního stroje, kolik na prodejnì, kolik v kanceláøi, kolik v zázemí, ve skladu, mimo objekt atd.. Lokality se uživatelsky definují. Informace obdržíte pøehlednì v tabulkách. Jedná se opravdu o revoluèní systém mìøení loajality a produktivity zamìstnancù nebo kontroly pohybu vìcí. Protože se jedná o moderní webovou aplikaci, je klientský pøístup velmi jednoduchý. identifikace a monitorování pohybu osob Eva Mièková Jan Cihláø Petr Mišík Lenka Malá Ivo Dobeš copyright 2011/3d

2 Systém Person Locator umožòuje pomocí RFID identifikátorù provozovat také prístupový systém pøímým ovládáním klasických nebo samozamykacích el. zámkù. Od klasických prístupových systému se PersonLocator liší tím, že oprávnení nedefinuje pouze to, zda systém oprávnené osobe otevre dvere, ale to, zda se vùbec mùže v oblasti pohybovat, pøièemž je lhostejné jak se neoprávnìná osoba do oblasti dostala. Když systém vyhodnotí osobu v dané oblasti jako neoprávnìnou, pošle na stanovište stálé služby bezpeènostní avízo. Pøesnost monitorování osob závisí na hustotì pokrytí snímaèi a díky tomu, že se jedná o urèování polohy RF triangulací, ze dosáhnout cca 95% pøesnosti. Ochranka má k dispozici informace o stavu dverí, napr. zda jsou dvere dlouho otevreny, nezavrené, nezamcené nebo vyražené. Dvere se po odchodu z místnosti automaticky zamykají na 2 západy. Systém umí zcela automaticky posílat na vytipované PC parcovištì stálé služby bezpeènostní avíza typu: - neoprávnìná osoba v oblasti, konkrétní osoba v oblasti - totální nehybnost osoby - odložení osobního RFID pøívìšku - osoba v oblasti déle než... - nezavøené dveøe veèer - zavøené ale nezamèené dveøe atd.. PersonLocator monitoruje v 3D grafickém modelu objektu polohu všech osob a zaøízení v podobì zástupných ikon s jejich jmény. Pøesnost monitorování osob v objektu závisí na množství snímaèù PLR a konstrukci zdí. Po zadání hledané osoby její zástupnou ikonu systém jednoduše zobrazí v 3D modelu objektu. Model objektu je 3-rozmìrný a vektorový a je vytvoøen ze standardních výkresù AutoCAD. Viewer 3D umožòuje nìkteré osoby barevnì oznaèit, pro snadné rozeznání. kanceláø 101 kanceláø 102 kanceláø kanceláø 105 Eva Golíková D-07 cytometr EPICS XL MCL EPICS XL MCL Otto Holík kanceláø 110 kanceláø 111 Karel Bláha chodba 1NP Eda Sobotík Iva Malá Mojmír Hanusek Hubert Mikloško Petr Fík Sysmex CA 540 kanceláø 112 detektor PLR Komunikaèní jednotka PLC Ing. Melichar otevøené dveøe Vizualizace osob a vìcí v 3D modelu objektu. Osobní RFID pøívìšky PLN-01 nosí osoby u sebe pøipnuté na odìvu, tkanici kolem krku, ev. na klíèích. RFID pøívìšek PLN- 01 nelze odložit bez avíza v pøípadì, že by osoba chtìla být zámìrnì inkognito. RFID osobní pøívìšek PLN-01 Jan Novák Marta Golová Jan Cihláø kanceláø 113 zavøené, zamèené dveøe zavøené, odemèené dveøe zamìstnanci hosté zaøízení sklad 106 Iva Golová Jana Horová Spektrofotometr D-08 OLYMPUS AU Ing Dedková Darina Kubalová Systém umožòuje oznaèit konkrétní osobu a tu pak bude systém bedlivì sledovat pøesnì ve støedu obrazovky a pøi jejím pohybu na každém jejím kroku bude systém posouvat pozadí tak, jak to znáte z navigace v automobilu. Protože model objektu a jejího okolí je 3-rozmìrný a vektorový, lze úhel pohledu uživatelsky libovolnì mìnit v rámci axonometrického promítání v prostoru. Tím lze dosáhnout neuvìøitelných grafických pohledù na objekt. V pøípadì, že osoby vstoupí do neoprávnìné oblasti mùže systém vyhlásit alarmové avízo ochrance a jeho ikona se v 3D barevnì odliší. Systém PersonLocator umožòuje sledování objektu on-line v LAN síti. sál 114

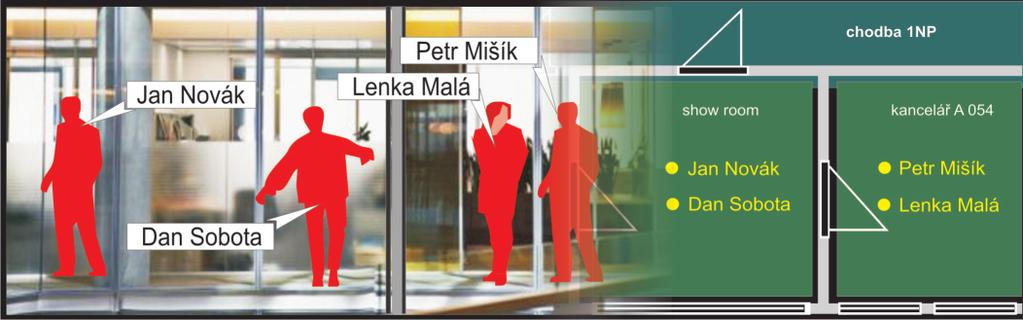

3 monitorování pohybu osob H i - T e c h R F I D t e c h n o l o g i e s * H i - T e c h R F I D t e c h n o l o g i e s Agenda Pøítomnost osob v oblastech objektu slouží k pøehledu, kolik osob se nalézá on-line v jednotlivých oblastech (místnostech) objektu a informace je rozdìlena na osoby oprávnìné k tomuto pobytu a na osoby neoprávnìné. V pøípadì, že jsou v oblasti pouze neoprávnìné osoby (bez doprovodu osob oprávnìných), zasílá agenda Avíza varovné hlášení ostraze o této skuteènosti, pøièemž v hlášení je informace kdo se neoprávnìnì v dané oblasti nacházi. V pøípadì, že klikneme v níže uvedeném seznamu na jednu z oblastí, odkaz nás pøenese do agendy Seznam osob ve vybrané oblasti, kde jsou již uvedena konkrétní jména osob. Agenda Pøítomnost Osob ve vybrané oblasti slouží k zobrazení seznamu osob, které jsou on-line v konkrétní vybrané oblasti. U každého jména je zobrazeno, zda je osoba v oblasti oprávnìná k pobytu èi nikoli. Agenda Pøítomnost zaøízení ve vybrané oblasti slouží k zobrazení seznamu zaøízení a pøístrojù které jsou on-line v konkrétní vybrané oblasti. U každého zaøízení je zobrazeno, zda je zaøízení v oblasti oprávnìnì èi nikoli. Pøítomnost osob v oblasti - Dílna elektro Pøítomnost osob v oblastech

4 Z reportù mùžete vyèíst veškerou historii pohybù osob v objektu. Tyto reporty si mùžeme kdykoli prohlížet nebo exportovat do napø. MS Excelu, a v nìm poté upravovat do hlášení nebo grafù atd.. K dispozici jsou tyto automaticky generované reporty: - chronologický rozpis pohybù osob v jednotlivých oblastech objektu - kumulovaný souhrn pobytu osob v jednotlivých oblastech objektu - historie Bezpeènostních avíz - historie dveøí atd.. Person Locator Vám poskytne informace o osobách, kolik hodin trávili v jednotlivých oblastech objektu a jeho okolí a to chronologicky tak, jak postupnì pøecházeli mezi jednotlivými oblastmi. V tomto reportu jsou uvedeny jednotlivé pøesuny osob z jedné oblasti do druhé v postupném èasovém sledu, v relaci s realitou. Report je vypovídající, když si správce vyfiltruje konkrétní osobu (viz ukázka) nebo konkrétní oblast. Tento report se s velkou výhodou používá pro rekonstrukci inkriminovaného pøípadu, který nás zajímá.. Ve srovnání s pøehráváním nahrávek kamerového systému, které je zdlouhavé a ponižující je poøizování údajù v personlocator plnì automatizováno. Chronologická historie pobytu osob v jednotlivých oblastech objektu chronologická historie pobytu v oblastech 7. kvìtna 2009 V tomto reportu jsou uvedeny souèty èasù, které daná osoba strávila v dané oblasti za celé období. Napø. když osoba 2 krát za den vstoupila do oblasti jídelna a vždy tam setrvala napø. 8 min, bude v tomto reportu uveden èas jídelna =16 min. Report je vypovídající, když si správce vyfiltruje konkrétní osobu (viz ukázka). Tento Report se s velkou výhodou používá pro celkový pøehled za uplynulé období. Kumulovaný souhrn pobytu v oblastech 7. kvìtna 2009

5 Systém PersonLocator plní v objektech bezpeènostní funkci tím, že automaticky posílá po síti tato bezpeènostní avíza: - neoprávnìná osoba v oblasti, konkrétní osoba v oblasti - totální nehybnost osoby - odložení osobního RFID pøívìšku - osoba v oblasti déle než... - nezavøené dveøe veèer - zavøené ale nezamèené dveøe atd.. Díky tomu, že systém PersonLocator umí nejenom opravòovat ke vstupu u dveøí autorizovanou osobu, ale hlavnì umí automaticky on-line kontrolovat, zda osoba, která se nachází již uvnitø oblasti je zde oprávnìnì, èi nikoli a to bez ohledu na to jak se tam dostala. Navíc systém bere v úvahu, zda osoba, která se nachází v oblasti, kde nemá co dìlat, je zde v doprovodu osoby oprávnìné. V pøípadì, že ano, vše je v poøádku. Když ovšem oprávnìná osoba z oblasti odejde a nechá osobu neoprávnìnou samotnou, systém vyhlásí po nastaveném èase bezpeènostní avízo ochrance. Ta vše zkontroluje. To je nevídaný bezpeènostní aparát. èas : : :30 èas : : : :45 avízo neoprávnìný pobyt neoprávnìný pobyt neoprávnìný pobyt avízo Veškerou historii avíz a komentáøù k jejich odbavení mùže správce vyèíst z agendy Reporty/Historie avíz. Ve sloupci Typ avíza si správce vybere jednu kategorii, napøíklad: neoprávnìná osoba v oblasti bez doprovodu". Do historie avíz se zapisuje cas prijetí avíza, typ avíza, lokalita, inkriminovaná osoba, zotpovìdná osoba, která avízo odbavila a její komentáø. Filtrovat jde napø. podle jména inkriminované osoby nebo oblasti, která nás zajímá. Historie avíz lokalita chemický sklad kanceláø B-215 sekretariát øeditele lokalita chodba 3NP okolí, sektor B2 dílna elektro hala, dveøe H7 osoba Novák Jan Dvoøák Josef Malá Marie osoba Mayer Ivo Mokroš Pavel Slabý Jan Horká Iveta odbavení odbavení komentáø osoba odvedena S.P. komentáø karta nasazena zpìt

6 Systém PersonLocator umožnuje pomocí RFID identifikaèních pøívìškù provozovat také pøístupový systém. Systém umí ovládat klasické otvíraèe nebo samozamykací zámky ABLOY, BEFO, BERA. Pøístupová práva se definují komfortním zpùsobem. Od klasických pøístupových systémù se liší tím, že oprávnìní nedefinuje pouze to, zda systém oprávnìné osobì otevøe dveøe, ale to, zda se vùbec mùže v oblasti pohybovat, pøièemž je lhostejné jak se neoprávnìná osoba do oblasti dostala. Když systém vyhodnotí osobu v dané oblasti jako neoprávnìnou, pošle na stanovištì stálé služby avízo. Dveøe se po odchodu z místnosti automaticky zamykají na dva západy. Agenda oprávnìní slouží pro definici do kterých oblastí mají pøístup jednotlivé skupiny osob. Tato pøístupová práva se využívají nejen pro automatické otevírání dveøí, ale také pro automatickou kontrolu oprávnìnosti pobytu osob v jednotlivých oblastech. agenda Oprávnìní Oprávnìní V agendì osoby definujeme jednotlivým osobám identifikaèní RFiD pøívìšek, pøiøazení skupiny (skupin) oprávnìných, do které osoba patøí a fotografii. V tomto oknì se on-line zobrazuje informace ve které oblasti se právì daná osoba nachází. V rozsáhlých databázích lze osobu vyhledat pomocí vyhledávacího pole. agenda Osoby Osoby Hledat Procházet Hledat Uložit Kopírovat Uložit Kopírovat

7 Systém PersonLocator podporuje sbìrnicovou topologii RS485, podobnou kterou znáte ze systémù EZS. Jednotlivé komunikaèní jednotky PLC jsou "povìšené" na primární sbìrnici RS485. Každá sbìrnice mùže obsahovat max 16 komunikaèních jednotek. Poèet sbìrnic v topologii je omezen na 255. Každá sbìrnice je pøipojena prostøednictvím interface PLI s vlastní IP adresou do sítì LAN nebo WAN. Na každou komunikaèní jednotku PLC je možno pøipojit max 6 pøijímaèù PLR. Každý pøijímaè je spojen s PLC jednotkou sekundární sbìrnicí RS485 FTP kabelem zakonèeným RJ45 konektory. Horní hranici poètu prvkù v systému urèuje pouze výkon serveru. Rídící server je také pøipojen do LAN sítì. Sbìrnicová topologie lze kombinovat s topologií síovou. Systém Person Locator plní podporuje také síovou topologii LAN, která využívá klasickou datovou sí. Jednotlivé komunikaèní jednotky PLC/I (PLC s modulem PLI) jsou pøipojeny do LAN sítì v objektu standardním kabelem UTP. Komunikaèní jednotky PLC/I, které øídí samozamykací zámek, mají pøívod pøímo ze zdroje AXSP/12V. Síová topologie lze kombinovat s topologií sbìrnicovou (C03-2).
