Řešení vybraných závad na 814/914

Rozměr: px
Začít zobrazení ze stránky:

Download "Řešení vybraných závad na 814/914"

Transkript

1 Řešení vybraných závad na 814/914 Verze 3.5 Tato pomůcka byla vytvořena jako pomoc v nouzi při některých závadách na mv 814. Nedělám si iluze, že řeší všechny stavy, a ani nemusí popsané závady odstranit vždy. 1

2 Obsah 1 Brzda + záchranná brzda str Chlazení str Dveře str Provozní stavy str Převodovka str Kompresor str Topení str WC str Rozdíly sérií str Brzda Brzdový systém nevykazuje mnoho závad, snad v zimním období někdy dochází k přimrznutí tlakového relé na 914 a pak je problém naplnit průběžné potrubí. Je lepší při plnění průběžného potrubí nejdříve nechat naplnit hlavní vzduchojem a pak teprve HJP do polohy J a zrušit Závěr. Při úniku vzduchu z hlavního potrubí zkusíme zjistit na kterém vozidle dochází k úniku ( po vyloučení zapnuté KBS-E na neobsazeném stanovišti, nebo HJP v poloze Rychlobrzda, nebo aktivovaná záchranná brzda ) uzavíráním červených kohoutů odzadu. Pozor kohouty se uzavírají směrem dolů opačně než je obvyklé. U nižších čísel docházelo k prodření ovládacího vzduchového vedení (plastové hadičky) záchranné brzdy, které bylo volně vedené stropem vozidla. Závada se vyskytovala u 914 a 014. Potom se neuzavře ventil záchranné brzdy PZ 4. Na 814 jsou umístěné ve vzduchovém rozvaděči na pravé straně, na 014 a 914 vpravo dole za přechodovým můstkem za plechovými dvířky. Netěsné vedení se dá zaslepit zalomením hadičky a jejím zajištění. Viz obr. 1. V tom případě pak není funkční záchranná brzda na tomto vozidle. POZOR - Regionova 814/914 má výhodu v tom, že přímočinná a parkovací brzda působí na obě vozidla, ale u Tria působí pouze na vozidlo 814 se spínačem řízení v poloze 1 Master!!! Vždy postupujeme dle platných předpisů ČD. Obr. 1 Zaslepení ovládacího vedení Kohout KBS-E 2

3 1.2 Záchranná brzda na 814/914/014 Záchranná brzda na 814/914 se aktivuje zatažením za rukojeť. Tím dojde k otevření ventilu záchranné brzdy DAKO PZ 4, který vypustí tlak vzduchu z ovládací větve záchranné brzdy. Zdvih rukojeti je tak malý, že se nemusí porušit plomba. Otevřenou (použitou) záklopku poznáte podle zářezu na čtyřhranu šikmo pod úhlem 45. Viz obr. 2. U inventárních čísel a výše je vedle 4hranu také akustická houkačka, která je v činnosti při aktivaci záchranné brzdy a je v činnosti (píská), dokud ventil 4hranem neuzavřete. Pohybem proti směru hodinových ručiček. Na zobrazovači Intela je též graficky znázorněno místo aktivace záchranné brzdy. Tato vozidla jsou již vybavena Překlenutím záchranné brzdy. Pro uvedení průběžné brzdy do provozu je nutné kličkou otočit čtyřhran ( proti směru hod. ručiček ) tak, aby zářez byl svisle. Obr. 2 Provozní stav Po použití Překlenutí záchranné brzdy PZB je montováno od čísla (viz obr. 3), a asi bude zpětně dosazeno i na nižší čísla. Na stanovišti strojvedoucího je vpravo na pultě žluté prosvětlovací tlačítko se symbolem záchranné brzdy. Po stržení (aktivaci) kteréhokoliv táhla záchranné brzdy dojde k úniku tlaku vzduchu z průběžného potrubí a následnému brzdění vlaku. Strojvedoucí má dvě možnosti. Buď nepoužije PZB a pak přeloží HJP (hlavní jízdní páka) do polohy R, tím dojde k vypnutí akustického signálu na stanovišti a podpoření zastavení vlaku, nebo, pokud se nachází v úseku trati označeném návěstmi, kde má použít PZB, stiskem vybaví tlačítko PZB (žlutě blikající vpravo na pultě zůstane trvale svítit), vypne se akustická signalizace na stanovišti, epventil na ventilu záchranné brzdy uzavře ovládací potrubí a pokud je HJP v poloze J brzdič doplní brzdové potrubí a vlak pokračuje v jízdě až na konec úseku kde je nutné použít PZB. Zde strojvedoucí zastaví. Je třeba jednat rychle, neboť se samotnou Regionovou třeba při 50km/h není moc času. Než stisknete tlačítko PZB a než doplníte potrubí a odbrzdí, skoro to zastaví. 3

4 Obr. 3 Jack na připojení MP3 Přepínač vstupu MP3 a mikrofonu Regulace hlasitosti hlášení na stan Prosvětlené tlačítko PZB Symbol aktivované záchr. brzdy 2.1 Chlazení spalovacího motoru Regionovy do výrobního čísla 079 Pokud dojde k poruše teplotního čidla BT 2, přestane spínat ventilátor chladícího okruhu spal. motoru. Závadu zjistíme na 2. pomocné obrazovce znázornění dobíjení baterií. V pravé dolní části obrazovky je hodnota Tvch. Hodnota 75 C chlazení spíná, hodnota 64 C vypíná. Rozdíl mezi teplotou za motorem ( v horní části obrazovky ) a Tvch by neměl být větší než asi 10 C. Pokud je hodnota Tvch nízká (při poruše čidla) nedojde k sepnutí chlazení. Nejdříve zkontrolujeme zda nechybí klínový řemen vodního čerpadla na spal. motoru anebo zda nejsou nefunkční termoregulátory opatrným přiblížením ruky k výstupnímu potrubí z chladiče POZOR na popálení. Tato závada se vyskytuje velmi zřídka. Pokud je klíňák a termoregulátory v pořádku, pak si můžeme pomoci odpojením vodiče 593 ( nebo 594 ) na převodníku teploty UT 2, který se nachází v rozvaděči na pravé straně 814 ve skříni s dobíječem. Potom bude na Intelu signalizována teplota Tvch 149 C a chlazení bude trvalé, bude svítit symbol zeleného čtyřlístku. K podchlazení SM však nedojde, neboť tento má bypas. Viz obr. 4. Obr. 4 Převodník UT 2 a vodiče 593 a 594 Relé startu KR 3 4

5 2.2 Regionovy od čísla 080 do 137 Na těchto jednotkách je v bočním rozvaděči umístěn spínač SA 24 nouzového sepnutí chlazení, tudíž netřeba odpojovat vodič 593 (594) na UT 2. Škoda, že se do celkové ceny Regionovy nevešlo 10 m drátu, aby spínač SA 24 mohl být umístěn v hlavním elektrickém rozvaděči. 2.3 Regionovy od čísla 138 Zde platí stejné jako u 2.2, ale navíc je zde možnost nouzového sepnutí chlazení mechanicky. Něco podobného jako na 810. Na těchto Regionovách III. série je použit jiný proporcionální ventil ovládající hydrostatický obvod chlazení. Bohužel, tento ventil je velmi nespolehlivý a v době vydání této příručky jezdí u ČD většina vozidel III. série s trvale vytočeným ventilem. V případě závady na proporcionálním ventilu nám sice Intelo signalizuje, že chlazení je sepnuté, ale teplota motoru stále stoupá. V tom případě můžeme sepnout chlazení mechanicky. Na skříni Chvalisu ( na levé straně 814 ) je vroubkované kolečko s pojistnou matkou taktéž vroubkované kolečko. Vytočením pojistné matky směrem doleva, uvolníme hlavní šroub s vroubkovaným kolečkem. Viz obr. 5. Jeho otáčením směrem doprava otevřeme proporcionální ventil trvale. Pars slibuje nápravu. Další je popsané v kapitole č. 10 Rozdíly. Obr. 5 Šroub nouzového chlazení Proporcionální ventil Pojistná matka Nádrž na hydraulický olej 5

6 3. Dveře Při závadách na dveřích můžeme tyto vyřadit z činnosti tím, že je uzavřeme a uzamkneme čtyřhranem zářez bude potom vodorovně - v křídle dveří a polepíme žlutou nálepkou (v případě netěsnosti uzavřeme přívod vzduchu modrým kohoutem u epventilů). Pokud vyřadíme dveře otočením čtyřhranu v páce nouzového otevření dveří zářez bude svisle - musíme vypnout v elektrickém rozvaděči spínač Blokování dveří. Pozor, v tomto případě svítí trvale Žlutá kontrolka otevření dveří. Zrušení blokování se vztahuje na všechny dveře. Pozor možnost odjezdu s otevřenými dveřmi, chraňte sebe a cestující!!! Někdy je závada na optické závoře. Z dosud nezjištěných důvodů se přepne do inverzního režimu a nejdou dveře uzavřít. Trvale svítí červená LED za ochranným plechem. Poznáme to tak,že svítí červená LED a po zakrytí čidla svítí obě LED červená i zelená. Můžeme si pomoci tak, že pomalu zakrýváme odshora optickou závoru ( třeba kouskem papíru), až do doby, kdy bude svítit pouze zelená LED. Zakrytou část čidla potom přelepíme neprůhlednou izolepou, nebo kouskem papíru. Světelná závora zůstává i nadále v činnosti. Viz obr. 6 Obr. 6 Červená a zelená LED Optická závora Přelepení čidla optické závory Nájezdové rampy uložené Nájezdové rampy v akci 6

7 Ještě jedno malé upozornění, při použití nájezdových ramp pro vozíčkáře, je třeba před jejich usazením, nebo v případě 814/ vyklopením, zajistit trvalé otevření dveří po dobu manipulace, neboť tyto se samočinně po určité době ( ta doba je různá ) samy zavírají. Trvalé otevření zajistíme otočením čtyřhranů v pákách nouzového otevření. Nájezdová rampa na 814 resp (Ne)provozní stavy Nejede v ARR Někdy se stane, že po zadání Souhlasu HJP se nic neděje. Zapomněli jsme navolit Vž rychlost na klávesnici, nebo nepotvrdili směr směrovým přepínačem. Po zadání Souhlasu se jednotka rozjede, ale po uvolnění HJP ze S do J ( i při vyšší rychlosti ) sjede z výkonu a parkuje. Zůstal sepnut tlakový spínač TK 3 brzdových válců, signál v regulátoru KT 03 zůstal aktivní - zelený. Zkusíme použít tlačítko nízkotlakého přebití. Pokud to nepomůže, vypneme ARR a na vhodném místě odvětráme brzdové válce táhlem pod vozidlem. Tlakový spínač je pouze na 814 v pultě u epv houkaček. V případě trvalé závady na TK 3, můžeme jet nadále s vypnutou ARR, nebo si pomoci v rozvaděči odpojením vodiče č Viz obr č. 7. Signál KT 03 ovšem potřebujeme v případě nezařazení směru v nápravové převodovce pro vznik signálu SBS dotočení převodovky. Pokud tedy nejde přestavit směr, zkontrolujeme zajištění vozidla proti ujetí a pak vrátíme vodič 534 asi na 6 sek do svorkovnice. Regulátor sepne převodovku a zubové spojky nápravové převodovky zapadnou do sebe. Po přestavení směru opět vodič odpojíme. Obr. 7 Odpojení vodiče 534 7

8 Nejde nastartovat spalovací motor Platí pouze pro 814 do čísla 137. Regionova III série má jiné řízení otáček a výkonu spal motoru. Pokud dojde k poklesu napětí provozní baterie na hodnotu, kdy nesepne signál pro start SM, můžeme provézt nouzové nastartování SM a dobití provozní baterie takto: Nejdříve odpojíme stopovací pružinu v prostoru pod podlahou 814 a přesuneme stopmagnet do jeho pracovní polohy proti tahu pružiny. Potom ve skříni na pravé straně 814, kde je umístěn dobíječ provozní baterie a jiné, stiskneme modrou pacičku na relé startu KR 3 ( je to to levé, viz obr. 4 ) a tím nastartujeme SM. Po startu zkontrolujeme stav dobíjení provozní baterie v rozvaděči na ampérmetru, pokud nedošlo k nabuzení altíků, přidáme otáčky na regulátoru na vstřikovacím čerpadle. Obvykle postačí k dobití asi minut. Potom SM stopneme zatažením za táhlo stopmagnetu ve směru pružiny a tuto opět zaháčkujeme. Poté provedeme normální start. Pokud Vás tlačí čas, můžete po nastartování SM na stanovišti při zapnutém řízení a střední D poloze směrového přepínače stisknout tlačítko startu, tím aktivujete stopmagnet a můžete směle vyrazit do světa. V tomto případě se však hůře připojuje zpět stopovací pružina, na tu nezapomeňte, je to jediná ochrana SM při ztrátě tlaku mazacího oleje, kromě Vašich bdělých očí - samozřejmě. Pokud jste dva, nemusíte odpojovat pružinu, stačí podržet natažený stopmagnet v době od stisku relé KR 3 do stisku tlačítka startu na stanovišti. Nezapomenout na polohu D směrového přepínače. Pokud za provozu praskne stopovací pružina, nebo může být přidřený stopmagnet, takže po stisku tlačítka Stop SM nestopne (pouze klesnou ot. na asi 600ot/min), musíme SM stopnout mechanicky ručně (nožně) na stopmagnetu a znovu nastartovat, bez této manipulace nám 814 nepojede nesepne převodovku. Nestačí ani pouhé znovustisknutí tlačítka Start. Samovolné stopování SM Platí pouze pro 814 do čísla 137. Regionova III série má jiná čidla tlaku a teplot. Pokud v provozu dochází ke stopování spal. motoru, věnujeme pozornost ukazateli tlaku oleje SM. Pokud dochází ke kolísání hodnot na ukazateli tlaku pod 0,9 1.0 barru ( první vlevo nahoře na zobrazovači ), muže být závada na snímači tlaku oleje. Ale protože lze velmi těžko rozeznat, zda je závada na mazacím čerpadle, nebo na čidle, omezíme se pouze na to, že povolíme šroubek na vrchu čidla a několikrát konektor sejmeme a znovu nasadíme. Může dojít ke vzniku přechodového odporu vlivem prašného prostředí a tím i zkreslení hodnot na čidle. Pozor, pokud ponecháte konektor odpojený, indikovaný tlak je 0 barr a motor bude stopovat asi 6 10 sec po startu. Pokud tato manipulace s konektorem nepomůže, zapřáhneme to za tažný hák a necháme se odvézt. Také může být málo oleje začneme jeho kontrolou!!! Snímač tlaku oleje SM BP 1 Konektor snímače tlaku oleje SM Pohon vstřikovacího čerpadla 8

9 Problémy při startu Při stisku startovacího tlačítka nesepne ani startér motoru. Zkontrolujeme směrový přepínač ve střední poloze a přepínač Master Slave v poloze Master. Po stisku tlačítka startu se motor roztáčí, ale nechytá. Zkontrolujeme sepnutí tlačítek Nouzového stopu. Pozor mají aretaci v rozpojeném stavu. Pootočením doprava hříbek vyskočí. Na 814/914 nutno zkontrolovat obě stanoviště!!! U Tria je tlačítko Nouzového stopu vždy pouze pro ten jeden mot vůz. Tedy, pro všechny Slavy, pokud nechytají, platí kontrola paliva a tlačítka Nouzového stopu. Další závada může být v nedostatku paliva, nebo zavzdušnění palivového systému. Jako asi poslední může být mechanická závada na stopmagnetu, který nepřitáhne páku čerpadla do polohy Běh, z důvodu mechanického přidření. Zkusíme mu pomoci. Na a výše je stopmagnet trochu menší a táhlo je vedené pod vstřikovacími trubičkami a nemá stopovací pružinu vně. Pro nouzové startování na 814 III. série chybí startovací relé KR 3 L. Nový stopmagnet Vstřikovací čerpadlo na 814 III. série. Elektronicky řízené vstřikovací čerpadlo Všeobecně je zde popisována 814/914. Trio se chová stejně jako spojené dvě 814/914, nebo jakékoliv jiné, s tím, že lichá 814 má k sobě 014 a sudá je samostatná. Takže po rozpojení mezi sudou a 014 by měly obě části být schopné samostatné jízdy a 1 samotná jezdit neumí. V případě závady na sm, nebo převodovky u Tria, nebo při vícečlenném řízení přepneme spínač NOUZE v el. rozvaděči do polohy 1 (na té nemocné) zaaretujeme nápravovou převodovku do neutrálu a pak jedeme na tu zdravou(zdravé) plným výkonem. Pokud nepřepneme NOUZI, povolí nám regulátor pouze 10% PT. V poloze NOUZE dojde ke stopu SM a zrušení napájení epventilů směrů. Při přepravě s vypnutými ak bateriemi je nutné nejdříve se zapnutými bateriemi odbrzdit přímočinnou brzdu. Pak uzavřít její kohout na vzduchovém rozvaděči (vlevo nahoře druhý shora) a potom můžeme vypnout baterie. Samozřejmě též uzavřeme kohout KBS-E a kohout za brzdičem DAKO BSE. 9

10 5. Nápravová převodovka Princip myšlení regulátoru při změně směru jízdy. Po přeložení spínače směru na pultě do polohy opačného směru, za splnění podmínek, že rychlost vozidla je menší než 2 km/h a poměrný tah je roven 0, regulátor rozepne napájení epventilu původního směru. Sepne epv blokovacího válce nápravové převodovky. Pokud blokovací píst dojde do horní polohy uvolní kulisu řazení vznikne signál KBLK, pak regulátor sepne epv zvoleného (tedy opačného) směru. Pomocí vzduchového válce dojde k přestavení směru. Pokud dojde k postavení zub na zub, tak po 6 sec je aktivován signálem SBS požadavek dotočení převodovky podmínkou je zajištění vozidla tlakovou brzdou již dříve zmíněný TK 3 a jeho signál KT 03. Proto je nutné u Tria, anebo jakékoliv jiné soupravy řízené vícečlenně, zabrzdit průběžně. Signál KT 03 si bere každá 814 ze svého brzdového válce!!! Pokud se povede přestavení směru, sepne jeho čidlo signál KP, nebo KZ - a regulátor zruší napájení epv blokování. Zajišťovací píst je stlačen pružinou dolů ( zablokuje mechanicky směr ) a rozepne čidlo blokování zanikne signál KBLK. Na Intelu svítí šipka směru a vozidlo jede. Pokud dojde k poruše indukčních čidel na nápravové převodovce, nebo přerušení jejich vodičů, můžeme si pomoci jednoduše. Potřebujeme asi metr dlouhý vodič, a pak úzký šroubovák na Vago svorkovnici. Šroubovák se zatlačí do čtvercového otvoru, vodiče patří do kulatých otvorů. V praxi nastávají dva případy: 1) po přeložení přepínače směru dojde k přeřazení směru a pak k sepnutí převodovky pro dotočení směru ( podmínka tlaku v brzdových válcích) a tak to zůstane. Nedojde potvrzení směru a vypnutí dotáčení. Spalovací motor s převodovkou je zatížený jako v tahu. Pod podlahovou klapkou zjistíme stav přestavení dle polohy ruční červené páky ukazuje vždy opačně než to jede. Pokud je v požadovaném směru, došlo určitě k poruše čidla toho směru a nebo k přerušení jeho vodičů. Odjedeme tak, že v el rozvaděči propojíme vodiče 202 a 558 to pro směr P, pro směr Z propojíme vodič 202 a 559. Po tomto regulátor přeruší dotáčení převodovky a jedeme!!! 2) po přeložení přepínače směru se nestane nic. Provedeme kontrolu epv ve skříni pod druhou sedačkou vlevo, pokud svítí zelená LED na epv blokování a z prostoru nápravové převodovky neslyšíme únik vzduchu, je pouze nefunkční čidlo blokování, nebo jeho vodiče. Necháme vše tak a v el rozvaděči propojíme vodiče 202 a 557. Vyčkáme přeřazení směru a vodič odpojíme. Jede to!!! Pozor v zimě!!! Dochází k přimrznutí blokovacího pístu a tlak vzduchu to nezmůže. Pak někdy stačí mistrovský poklep, třeba vozmistrovským kladivem, když ne, tak odšroubovat zátku, našroubovat přípravek se závitem a ručně ZATÁHNOUT ( vší silou ) směrem nahoru, zbytek se udělá sám. Při netěsnosti hadice k blokovacímu válci se nebude dít při změně směru nic, jenom bude syčet vzduch. Stačí odšroubovat krytku na blokovacím válci, zašroubovat přípravek a proti pružině vytáhnout píst. Počkáme na přestavení směru, píst uvolníme a vyšroubujeme přípravek. Mohl by způsobovat signál KBLK a na Intelu by byla červená hláška Nezajištěn směr nejelo by to. Jako náhradu můžeme použít ( pouze u 814/914 ) tlakovou hadici od přímočinné brzdy, která se nachází u propojovacích hadic mezi 814 a 914. Předtím uzavřeme kohout na straně 814. Pozor v tomto případě brzdí přímočinná brzda pouze 814!!! Pokud praskne hadice od jednoho směru, pokusíme se po přestavení ovladače směru na pultě, ručně přestavit směr pomocí ruční páky. Blokování neutrálu v případě neschopného vozidla směrový přepínač na pultě do střední polohy, dále uzavřeme hlavní kohout ( Napájení ) pod sedačkou v oddíle 814. Na nápravové převodovce odšroubujeme zátku na blokovacím válci, našroubujeme přípravek se závitem. Potom tahem nahoru odblokujeme směr a táhneme za páku ručního přestavení směru. Po malém posunu páky, uvolníme přípravek na blokovacím pístu. Zhruba v poloze, kdy je ruční páka rovnoběžná s nápravou, zapadne blokovací píst do středního otvoru a je zařazen neutrál. Páka, která vybavuje čidla směrů, se v tomto případě nachází uprostřed mezi čidly. Regionovu potom můžeme táhnout rychlostí 80 km/h kamkoliv. Pokud neprovedeme aretaci neutrálu rychlost je omezena na 60 km/h a vzdálenost do 40 km. V zimě se stává, že nafouká prašan do prostoru čidel a vybaví i čidlo opačného směru na obrazovce svítí oba směry. Odpojte vodič opačného směru než jedete ze svorkovnice (P-558, Z-559). Pozor na inovaci Lokelu od III. série. Vodiče 557, 558, 559 jsou umístěny na svorkovnici v bočním rozvaděči na pravé straně 814. V případě stání u zvýšeného nástupiště jste nahranííí. 10

11 Pohled pod podlahovou klapku na nápravovou převodovku NKR 16 Tlumič příčného vypružení Páka vybavující indukční čidla směrů. Nyní v neutrálu Směrový válec Čidlo směru P Čidlo Z je schované za svorkovnicí Čidlo blokování Pod tuto zátku našroubujeme přípravek pro nouzové odblokování Svorkovnice nápr. převodovky Páka ručního řazení směrů nyní v neutrálu. Někdy bývá upadlá nutno vzít hasák. Blokovací zařízení nápr. převodovky Kohouty a epventily ovládání směrů P Z a blokování Kohouty a epventily pískování Hlavní kohout Napájení Uzavírací kohout vzduchu profuku písečníků 11

12 6. Kompresor Po číslo je regulace tlaku v hlavní jímce stejná jako u 810. Tedy pomocí vypínače kompresoru a spouštěče vypínače. Zde se moc dělat nedá. Systém jednoduchý, ovšem v 814 v zimním období dochází k přimrzání spouštěče, pak přestane kompresor plnit hlavní vzduchojem. Pomohlo ve většině případů po zastavení vlaku, stopnout spalovací motor, vypustit hlavní jímku a pak znovu nastartovat. Většinou se činnost spouštěče obnoví. Jindy pomůže až odtah do teplého stání. Od čísla a u Tria je spouštěč nahrazen tlakovým spínačem a epventilem. V případě selhání činnosti tlakového spínače BP 3, lze nouzově sepnout epventil YV 21 ( oba jsou v bočním rozvaděči pod řídící jednotkou Voith - viz obr 8 ) tak, že propojíme vodiče 202 a 548 v hlavním elektrickém rozvaděči. Potom kompresor plní stále hlavní vzduchojem, můžeme natrhnout žlutý kohout na čele. Obr. č. 8 Tlakový spínač BP3 pro spínání kompresoru Spínač SA24 nouzového sepnutí chlazení YV21 epventil ovládání kompresoru YV93 epventil dálk odkalování hl. jímky, od i filtrů Jistič a stykač ohřevu pískování 12

13 7. Závady topení Někdy se stává ( bohužel dost často ), že po vypnutí topení z obrazovky, nebo v rozvaděči, topení v 814 topí stále ( od motoru ) zůstal otevřený el. ventil za skříní Hydroniku. V tomto případě pokud nechceme upéct cestující - musíme uzavřít kulový kohout na vratné větvi na flexi nerezovém potrubí, který je umístěn vlevo dole u chladiče. Protože je dost nevhodně umístěn pro každodenní několikanásobnou manipulaci, podařilo se mi donutit výrobce Pars k přemístění kohoutu na výstupní větvi topení zpoza skříně Hydroniku (kde byl pro nás nepřístupný), za palivové filtry, mezi skříní Hydroniku a skříní chlazení. Tato úprava platí od výrobního čísla Na nižších číslech je to na opravičích v depu. Vždy stačí samozřejmě uzavřít pouze jeden kohout!! Zpravte o tom Vás střídajícího kolegu ( o tom, že jste ho uzavřeli ). Čidlo BT 2 spíná chlazení SM - do Kulový kohout na vratné větvi topení Palivové filtry Skříň Hydroniku 35 Nově umístěný kohout na výstupu topení uzavřeme pokud 814 topí stále. Od Skříň chlazení 13

14 Všeobecně k topení Hydronic. Regulace teploty v oddílech pro cestující je ovládána prostorovými čidly nevalné pověsti. Ovládají topné ventily v pozici Otevřen/Uzavřen. Často se stává, hlavně na 914 a 014, že po natopení oddílu se uzavřou, ale pak už neotvírají. Někdy pomůže teplotní šok, otevřením oken a vytvoření průvanu, většinou se vzpamatuje. Ovšem, to se zase nelíbí cestujícím, i když stačí krátká doba. Nebo můžeme zkusit nastavit na Intelu vyšší teplotu a počkat, zda nezačne topit. Hydronic je vůbec trochu fajnový na kvalitu paliva. Někdy hlásí závady různé, ( příliš mnoho zážehů plamene, fotobuňku, apod.) po naplnění diagnostické paměti je nefunkční. Často pomůže reset buď jističem v rozvaděči, nebo rozpojením a znovu spojením autokonektorů ve skříni topení. Jindy pomačkáním gumové pumpy na vstupním potrubí paliva, nebo prostým vypnutím a chvíli nechat vyvětrat a pak zkusit znovu zapnout. Pro ovládací kohouty topení platí všeobecně, že pokud jsou bez napájení tak jsou otevřené a topí. Takže, když netopí sejmeme elektromagnetickou cívku z jádra ventilu (třeba na stanovišti), nebo uzavřeme vzduchový kohout dle provedení použitých kohoutů. Kohouty topení na stanovišti mají ovládání elektromagnetické. Pohon vzduchových kohoutů topení na 814 od č Epventil topení 814 ve skříni topení 814 a ve stropě 914 nad pravými dveřmi Spínač osvětlení a tlačítko rozběhu oběh čerpadla Uzavírací vzduchový kohout a epventil topení Konektor elektrického napájení Uzavírací vzduchový kohout a epventil topení I Uzavírací vzduchový kohout a epventil topení II Ventil I ovládá topení v oddíle pro cestující mezi nástupním prostorem a přechodovým můstkem. Ventil II ovládá topení v oddíle mezi stanovištěm strojvedoucího a WC. 14

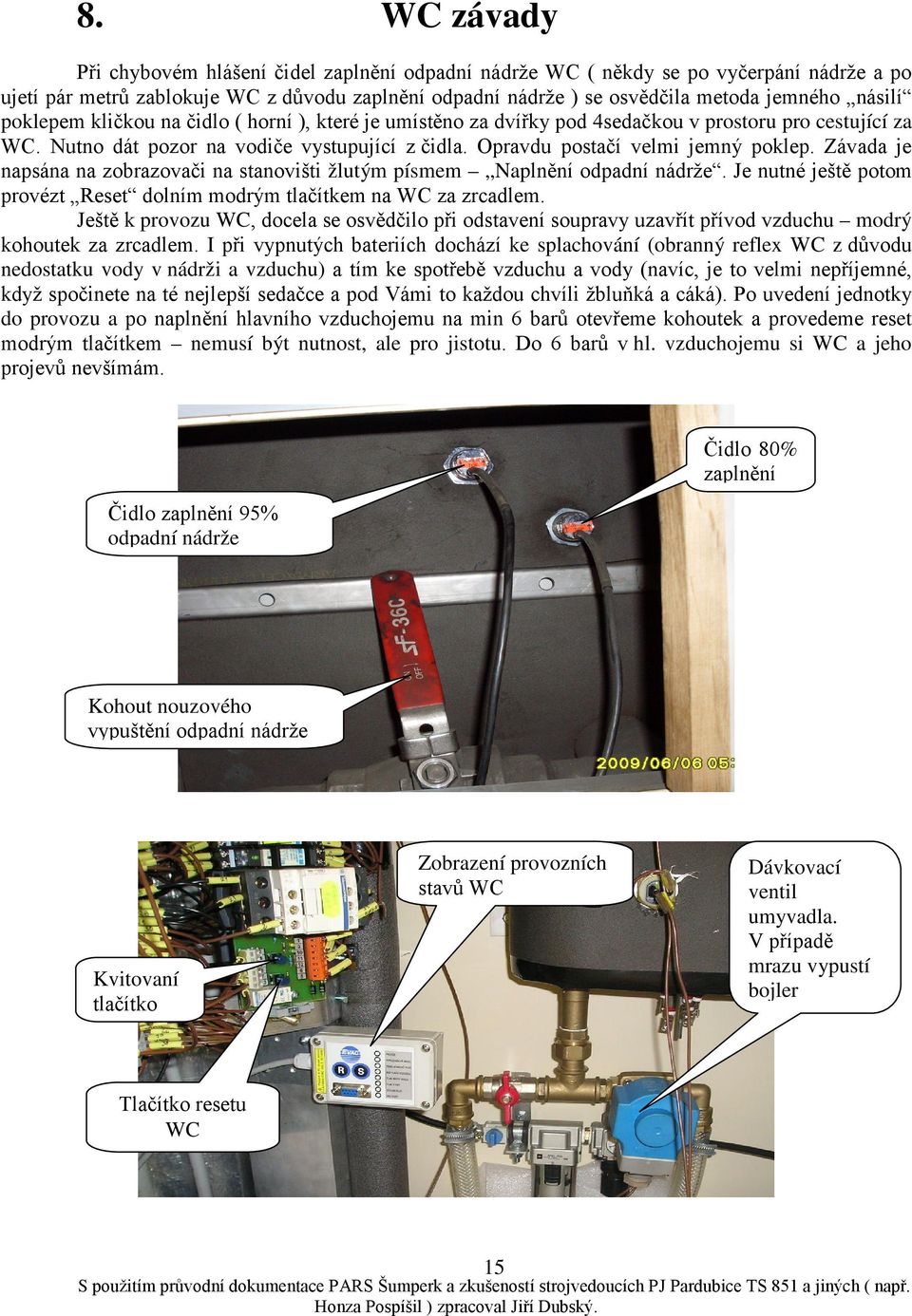

15 8. WC závady Při chybovém hlášení čidel zaplnění odpadní nádrže WC ( někdy se po vyčerpání nádrže a po ujetí pár metrů zablokuje WC z důvodu zaplnění odpadní nádrže ) se osvědčila metoda jemného násilí poklepem kličkou na čidlo ( horní ), které je umístěno za dvířky pod 4sedačkou v prostoru pro cestující za WC. Nutno dát pozor na vodiče vystupující z čidla. Opravdu postačí velmi jemný poklep. Závada je napsána na zobrazovači na stanovišti žlutým písmem Naplnění odpadní nádrže. Je nutné ještě potom provézt Reset dolním modrým tlačítkem na WC za zrcadlem. Ještě k provozu WC, docela se osvědčilo při odstavení soupravy uzavřít přívod vzduchu modrý kohoutek za zrcadlem. I při vypnutých bateriích dochází ke splachování (obranný reflex WC z důvodu nedostatku vody v nádrži a vzduchu) a tím ke spotřebě vzduchu a vody (navíc, je to velmi nepříjemné, když spočinete na té nejlepší sedačce a pod Vámi to každou chvíli žbluňká a cáká). Po uvedení jednotky do provozu a po naplnění hlavního vzduchojemu na min 6 barů otevřeme kohoutek a provedeme reset modrým tlačítkem nemusí být nutnost, ale pro jistotu. Do 6 barů v hl. vzduchojemu si WC a jeho projevů nevšímám. Čidlo zaplnění 95% odpadní nádrže Čidlo 80% zaplnění Kohout nouzového vypuštění odpadní nádrže Kvitovaní tlačítko Zobrazení provozních stavů WC Dávkovací ventil umyvadla. V případě mrazu vypustí bojler Tlačítko resetu WC 15

16 Občas se stane, že se neuzavře úplně dávkovací ventil pro umyvadlo a voda protéká do odpadu. Můžeme si pomoci tím, že uzavřeme regulační ventil průtoku vody do umyvadla. Tím si ušetříme vodu pro WC a to, že neteče voda v umyvadle cestující zjistí až po použití WC. Je lepší mít ve vlaku cestující s neumytýma rukama než po. Na prvních číslech 814 regulační ventil vůbec nebyl instalován, viz horní foto, na dalších ( asi od 030 ) je třeba mít imbus č. 8, na vyšších ( 068 ho už má také ) je třeba Torx 40, nebo se to dá zvládnout vhodným šroubovákem. Ta inventární čísla berte s rezervou, nemám údaje od výrobce. Vypouštěcí kohout bojleru Regulační ventil průtoku vody do umyvadla Uzavírací kohout vzduchu Další závadou bývá indikace Přetlak místo vakua. Většinou v zimě, když zamrzne odvětrávací hadička ústící pod podlahu vozu. Buď ji vtáhněte dovnitř, nebo ji uřízněte nad podlahou. Ovládací spínač WC Pohotovostní nádrž na vodu Diskový ventil WC Odvětrávací hadička 16

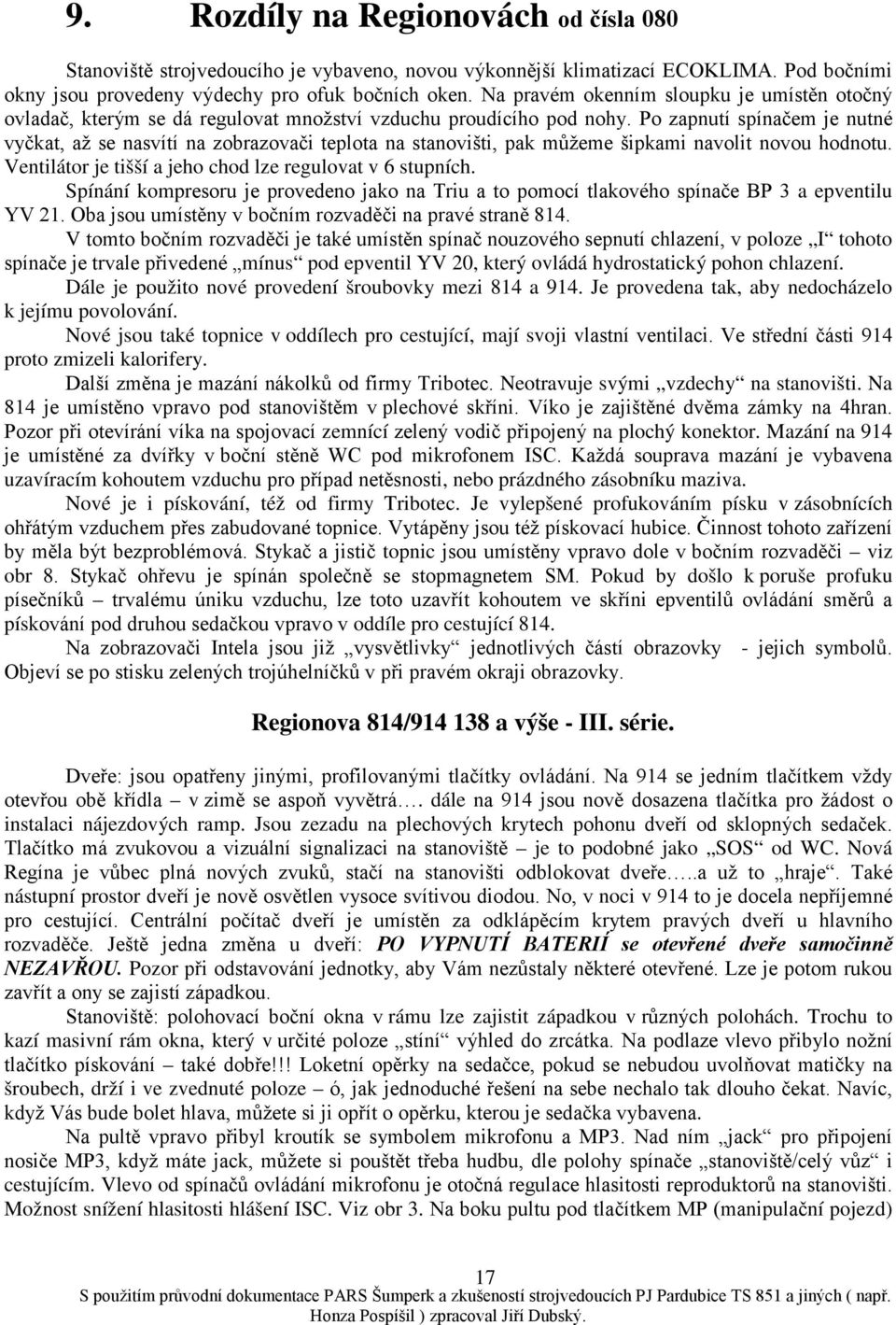

17 9. Rozdíly na Regionovách od čísla 080 Stanoviště strojvedoucího je vybaveno, novou výkonnější klimatizací ECOKLIMA. Pod bočními okny jsou provedeny výdechy pro ofuk bočních oken. Na pravém okenním sloupku je umístěn otočný ovladač, kterým se dá regulovat množství vzduchu proudícího pod nohy. Po zapnutí spínačem je nutné vyčkat, až se nasvítí na zobrazovači teplota na stanovišti, pak můžeme šipkami navolit novou hodnotu. Ventilátor je tišší a jeho chod lze regulovat v 6 stupních. Spínání kompresoru je provedeno jako na Triu a to pomocí tlakového spínače BP 3 a epventilu YV 21. Oba jsou umístěny v bočním rozvaděči na pravé straně 814. V tomto bočním rozvaděči je také umístěn spínač nouzového sepnutí chlazení, v poloze I tohoto spínače je trvale přivedené mínus pod epventil YV 20, který ovládá hydrostatický pohon chlazení. Dále je použito nové provedení šroubovky mezi 814 a 914. Je provedena tak, aby nedocházelo k jejímu povolování. Nové jsou také topnice v oddílech pro cestující, mají svoji vlastní ventilaci. Ve střední části 914 proto zmizeli kalorifery. Další změna je mazání nákolků od firmy Tribotec. Neotravuje svými vzdechy na stanovišti. Na 814 je umístěno vpravo pod stanovištěm v plechové skříni. Víko je zajištěné dvěma zámky na 4hran. Pozor při otevírání víka na spojovací zemnící zelený vodič připojený na plochý konektor. Mazání na 914 je umístěné za dvířky v boční stěně WC pod mikrofonem ISC. Každá souprava mazání je vybavena uzavíracím kohoutem vzduchu pro případ netěsnosti, nebo prázdného zásobníku maziva. Nové je i pískování, též od firmy Tribotec. Je vylepšené profukováním písku v zásobnících ohřátým vzduchem přes zabudované topnice. Vytápěny jsou též pískovací hubice. Činnost tohoto zařízení by měla být bezproblémová. Stykač a jistič topnic jsou umístěny vpravo dole v bočním rozvaděči viz obr 8. Stykač ohřevu je spínán společně se stopmagnetem SM. Pokud by došlo k poruše profuku písečníků trvalému úniku vzduchu, lze toto uzavřít kohoutem ve skříni epventilů ovládání směrů a pískování pod druhou sedačkou vpravo v oddíle pro cestující 814. Na zobrazovači Intela jsou již vysvětlivky jednotlivých částí obrazovky - jejich symbolů. Objeví se po stisku zelených trojúhelníčků v při pravém okraji obrazovky. Regionova 814/ a výše - III. série. Dveře: jsou opatřeny jinými, profilovanými tlačítky ovládání. Na 914 se jedním tlačítkem vždy otevřou obě křídla v zimě se aspoň vyvětrá. dále na 914 jsou nově dosazena tlačítka pro žádost o instalaci nájezdových ramp. Jsou zezadu na plechových krytech pohonu dveří od sklopných sedaček. Tlačítko má zvukovou a vizuální signalizaci na stanoviště je to podobné jako SOS od WC. Nová Regína je vůbec plná nových zvuků, stačí na stanovišti odblokovat dveře..a už to hraje. Také nástupní prostor dveří je nově osvětlen vysoce svítivou diodou. No, v noci v 914 to je docela nepříjemné pro cestující. Centrální počítač dveří je umístěn za odklápěcím krytem pravých dveří u hlavního rozvaděče. Ještě jedna změna u dveří: PO VYPNUTÍ BATERIÍ se otevřené dveře samočinně NEZAVŘOU. Pozor při odstavování jednotky, aby Vám nezůstaly některé otevřené. Lze je potom rukou zavřít a ony se zajistí západkou. Stanoviště: polohovací boční okna v rámu lze zajistit západkou v různých polohách. Trochu to kazí masivní rám okna, který v určité poloze stíní výhled do zrcátka. Na podlaze vlevo přibylo nožní tlačítko pískování také dobře!!! Loketní opěrky na sedačce, pokud se nebudou uvolňovat matičky na šroubech, drží i ve zvednuté poloze ó, jak jednoduché řešení na sebe nechalo tak dlouho čekat. Navíc, když Vás bude bolet hlava, můžete si ji opřít o opěrku, kterou je sedačka vybavena. Na pultě vpravo přibyl kroutík se symbolem mikrofonu a MP3. Nad ním jack pro připojení nosiče MP3, když máte jack, můžete si pouštět třeba hudbu, dle polohy spínače stanoviště/celý vůz i cestujícím. Vlevo od spínačů ovládání mikrofonu je otočná regulace hlasitosti reproduktorů na stanovišti. Možnost snížení hlasitosti hlášení ISC. Viz obr 3. Na boku pultu pod tlačítkem MP (manipulační pojezd) 17

18 je USB pro nalévání dat do ISC lze s úspěchem použít na dobíjení mobilu když máte kablík. Toto není novinka, to mají všechny. Ovšem spínač stropního ventilátorku na stanovišti je stále smutný, neboť nemá co spínat větrníček i na III. sérii chybí L. Registrační rychloměr má navíc záznam stisku tlačítka ZNZ ( druhá pozice zprava v Bin D ), a použití tlačítka Přemostění záchranné brzdy ( první pozice zprava v Bin D ). S tím si nemusíte zatím lámat hlavu. Dosud nevyšly legislativní podmínky pro použití PZB pro jiná vozidla než 814/ a 814/ Interiér vozů: má něco nových polepů, trochu jiné nápisy, více reproduktorů ISC, více zářivek v 914. Nové je prosvětlení tlačítek ZNZ. Takže, pokud někdo stiskne tlačítko ZNZ, všechna v celé soupravě (soupravách) se prosvítí. Kontrola funkčnosti a pro jiné, že už nemusí mačkat - pokud to pochopí.. Zobrazovač Intelo: má malé grafické změny, ale nic zásadního. Je zde navíc zobrazena žádost o již výše zmíněné nájezdové rampy. V Can NODE jsou trochu jinde některé signály třeba od nápravové převodovky ve 3 sloupci nahoře. Při teplotě sm nad 96 C se začne omezovat poměrný tah s vypsáním hlášky na obrazovku na kolik je pt omezen. Při 106 C je omezení na 50% pt. Pokud dojde k poruše čidla teploty vzduchu za mezichladičem, řídící systém to neřeší, jede dál bez omezení. Taktéž při poruše čidla od retardéru. Chlazení je pak spínáno od výstupu chladící kapaliny za motorem Vzduchový rozvaděč je snad beze změn úplně. Samozřejmě je tam již elektricky zapojen epventil na DAKO PZ 4 ventil záchranné brzdy a tudíž funkční přemostění záchranné brzdy. Elektrický hlavní rozvaděč: trochu jinak uspořádané jističe. Na ovládacím panelu zmizely kontrolky chodu oběhových čerpadel topení. Naopak přibylo kroutítko testu mazání nákolků a tlačítko ručního odvodnění odfuku filtrů vzduchu. Je v činnosti společně s odkalením hlavní jímky. Třeba už to nebude zamrzat. Strojvedoucí toto tlačítko opakovaně použije při odstavování soupravy před vypnutím baterií v zimním období, aby nedošlo k zamrznutí případného vodního kondenzátu ve filtrech. Spínač v rozvaděči - Blokování dveří má opačnou logiku!!!!! V pozici 0 je blokování zapnuto, v pozici 1 je vypnuto. Asi mají v Ostravě nového konstruktéra s opačným myšlením. Jednotka pohonu: upravený spalovací motor s řízením po CAN lince. Bohužel, už není možnost nouzového startu pomocí relé KR 3. Elektronická řídící jednotka spalovacího motoru je umístěna v bočním rozvaděči pod stropem nad pojistkami dobíjení. Výkon motoru je nastavován přímo ovládáním hřebenové tyče ve vstřikovacím čerpadle. Jiné konstrukce je též stopmagnet a jeho táhlo. Spalovací motor je osazen jinými čidly a tlak spínači. Je jich tam o něco víc. Doufejme, že budou spolehlivější. Na startéru je v červeném plastovém pouzdře umístěna pojistka. Tlumič výfuku je upravený. Jiná řada trakční převodovky Voith DIWA D 884.5, i tato je řízena po CAN lince. Jsou si hodně podobné s původní do čísla , ale měla by mít delší životnost. Pozor, aktuální zařazený převodový stupeň je vypsán na obrazovce se schématem dobíjení baterii. Pro nás úplně zbytečný údaj, když jej nemůžeme ovlivnit (kromě vhodného přepnutí přepínače ROVINA/HORY). Naopak zmizel údaj o teplotě chladící kapaliny za chladičem. Ten byl velice vhodný při lokalizaci závady na vodním čerpadle sm (třeba absence klínového řemenu). Řídící jednotka převodovky je v bočním rozvaděči úplně vlevo mezi dobíječem a levým bokem skříně. Nápravová převodovka je beze změn. Až na jeden vynikající nápad konstruktéra vodiče nám známé : 557 blokování, 558 směr vpřed, 559 směr vzad jsou nově na svorkovnici v bočním rozvaděči. Ten je u zvýšeného nástupiště nedostupný Vzduchový obvod je doplněn několikanásobnou filtraci vzduchu za účelem separace vody a vodních par před vstupem do brzdového systému a ovládacích vzduchových přístrojů. Filtry jsou samočinně odkalovány společně s kohoutem hlavního vzduchojemu. Strojvedoucí má možnost ruční aktivace odvodnění tlačítkem v elektrickém rozvaděči. 18

19 Chlazení: původně měl mít ventilátor rozběh v několika stupních ( dle požadavku regulátoru ), ale toto nebývá funkční. Chlazení je navíc spínáno od teplotního čidla vzduchu za turbem (při teplotě větší než 50 C). Taktéž při sepnutí retardéru je spínáno chlazení. Docela dobrou věcí je, že lze, při totálním selháním elektroniky ( v bočním rozvaděči zůstal spínač nouzového sepnutí chlazení ), mechanicky aktivovat hydrostatický obvod. Na nádrži s hydraulickým olejem je, mimo jiné, více vzadu takový hranatý kvádr postavený na výšku regulační ventil na něm je vpředu rýhované kolečko a za tímto je ještě jedno, to je pojistná matka. Po jejím uvolnění, ( otáčením proti směru hod ručiček ) můžeme vytočit regulační ventil chlazení pro trvalý chod. To je to přední kolečko a točíme doprava ve směru hodinových ručiček. Točíme dokud neuslyšíme rozběh ventilátoru. Závadu má na svědomí proporcionální ventil, který je poruchový a PARS jej mění ( doufejme, že za jiný spolehlivější ). Chlazení je spínáno od teploty za motorem, ne jako dříve za chladičem. Pojezd vozidla: na 814 jsou použity štíhlejší tlumiče primárního vypružení. Skluzová čidla jsou jiná a na 2. ose je společné i pro rychloměr. Jsou prý spolehlivější a lepší. Střední část pluhu, ta plechová, má 4.5krát vyšší tuhost. Trumpetky houkaček a píšťaly jsou v plechové bedýnce, aby se v zimě nezafoukaly sněhem. Podlahové klapky nad motorem a kompresorem jsou menší, otvory oplechované, a mají zámky. Zvednete zámek za otvor z uložení, pak vyklopíte trubičku, která je uvnitř a otočíte touto vzniklou pákou o 90 st. Potom klapku můžete zvednout. Požární čidlo nad motorem je tam kde bylo, ale trochu víc schované pod podlahou. WC: je vybaveno topným rastrem ve stropě pod hlavní hygienickou nádrží a je ovládané termostatem REGO, též ve stropě nade dveřmi. Za zrcadlem je navíc spínač ohřevu konce odpadní trubky ( její průchod podlahou ) od umyvadla a vypouštěcích kohoutů. V zimě to bylo stále zamrzlé!!! Také schránka na ručníky má již (konečně) zámeček na čtyřhran. Když se chce, jde všechno,tedy téměř.. Interiér vozů: má něco nových polepů, trochu jiné nápisy, více reproduktorů ISC, více zářivek v 914. Nové je prosvětlení tlačítek ZNZ. Takže, pokud někdo stiskne tlačítko ZNZ, všechna v celé soupravě (soupravách) se prosvítí. Kontrola funkčnosti a že jiní už nemusí mačkat, pokud to pochopí. Ještě pozor na MP manipulační pojezd spínaný tlačítkem na pravém boku řídícího pultu. Protože vstřikovací čerpadlo s novým ovládáním je rychlejší než používané do čísla , dochází k tomu, že nejdříve se zvednou otáčky sm a pak sepne převodovka. Výsledkem je docela slušný skok celého vozidla. Pozor na vrata topíren!! Palivové nádrže jsou nerezové ( to kdyby jste to dávali do šrotu ) s odkalovací jímkou. Na vozidlech je příprava na instalaci čelních panelů ISC nahoře za čelním sklem stanoviště. Vnitřní schody v 914 jsou mají menší rozměry. Na podlaze jsou vyznačeny žlutě prostory před dveřmi. Na střeše instalace univerzální antény GPRS GSM-P, GPS a WiFi. Vybavení jednotek datovou sběrnicí pro montáž výdejních automatů jízdenek a označovačů. Dotisk k verzi 3,0: pokud dojde k závadě na diodě vložené mezi kontakty na Woodwardu stavěči otáček, projeví se to tak, že sice regulátor povolí jízdu, ale otáčky sm jsou jen na základních 600ot/min. Nezvyšují se ani ve střední poloze D směrového přepínače. Pak podobně jako na 810 při prasklém lanku nastavíme vyšší otáčky sm ( ) pomocí drátu, tkaničky z boty, darované dámské punčošky, uvázáním palivové páky Woodwardu a nouzově dojedeme zadáváním tahu HJP. Pokud máme k ruce kolegu, který umí šlapat na páku vstřikovacího čerpadla je to jednodušší. Závada na tlakových spínačích SP 1 tlak v průběžném potrubí, nebo SP 9 tlak v hlavním vzduchojemu. Oba potřebujeme pro jízdu, propojíme svorky pro SP 1, svorky pro SP 9, opět v hlavním elektrickém rozvaděči. Ještě malé tiskové změny v oddíle 5. Pokud je Vám něco nejasné, rád vysvětlím na tel Hodně štěstí a bezzávadových kilometrů s 814 přeje autor J Vesele jen vesele!!! 19
