1 _ NOVÉ DRUHY PRO SOUSTRUŽENÍ A FRÉZOVÁNÍ Ostřejší, silnější, prostě Tiger jako tygr. nyní také pro soustružení: nová generace ISO P

2 _ STŘÍBRNÝ, ČERNÝ, SILNĚJŠÍ : nová laťka. Celosvětově jedinečná technologie Od zavedení celosvětově jedinečné technologie povlakování CVD udává téměř se 100% zvýšením výkonu směr v obrábění. Rozhodující výhody nové technologie při soustružení a frézování: mimořádná houževnatost díky optimálnímu vnitřnímu pnutí zkrácení doby obrábění díky oxidu hlinitému s optimalizovanou mikrostrukturou silně redukované tribochemické opotřebení díky perfektním hladkým čelním plochám odolnost vůči teplotním změnám při obrábění za mokra i za sucha Výkon bez hranic: ŘEZNÝ MATERIÁL S novým řezným materiálem Tiger tec Silver pro soustružení a frézování jsme se velmi přiblížili k perfektnímu řeznému materiálu. je ideální pro obrábění za sucha i za mokra při výrobě automobilů a kolejových vozidel, v energetickém průmyslu, při výrobě nástrojů a forem, v leteckém a kosmickém průmyslu a ve všeobecném strojírenství. NOVINKA: mimořádně hladká čelní plocha pro nejlepší odolnost proti tribochemickému opotřebení NOVINKA: Microedge-Technology o 30 % delší životnost ohledně opotřebení hřbetu nebo plastické deformace NOVINKA: stříbrný hřbet indikační vrstva pro nejjednodušší zjišťování opotřebení

3 Frézovací vyměnitelná břitová destička NOVINKA: mechanická dodatečná úprava jedinečné vnitřní pnutí, vyšší spolehlivost Prohlédnout si animaci k výrobku: Naskenujte kód QR nebo přímo na NOVINKA: mimořádně hladká čelní plocha pro nejlepší odolnost proti tribochemickému opotřebení Vyměnitelná břitová destička pro soustružení NOVINKA: stříbrný hřbet indikační vrstva pro nejjednodušší zjišťování opotřebení NOVINKA: oxid hlinitý s optimalizovanou mikrostrukturou prodloužení životnosti o 50 % ohledně opotřebení utvářeče a zkrácení doby obrábění NOVINKA: mechanická dodatečná úprava jedinečné vnitřní pnutí, vyšší spolehlivost NOVINKA: geometrie ISO P velká, univerzální oblast lámání třísky a delší životnost NOVINKA: broušená dosedací plocha po povlakování pro větší spolehlivost při přerušovaném řezu

4 _ ZKUŠENOSTI, VĚDOMOSTI, STRATEGIE Řešení obrábění pro klíčová odvětví. Vědomosti, zkušenosti a schopnost dobře naslouchat, to jsou základní předpoklady pro hospodárná řešení při obrábění kovu. Naši inženýři specialisté jsou již desetiletí jako ryba ve vodě v nejrůznějších oborech. Oborové know-how pro nás není jen prázdným pojmem. Průměrné zvýšení výkonu o 75 % umožňuje vysoce vyspělý řezný materiál. Naši inženýři tak vyvinuli podmínky pro ještě efektivnější a produktivnější obrábění součástí z oceli a z litiny za sucha i za mokra. Samozřejmě víme, že každé odvětví, každá součást a každý materiál mají při obrábění speciální požadavky. Ale víme také, že vyměnitelné břitové destičky vyvinou vždy a všude nespoutanou sílu. Tento řezný materiál zaručuje nejlepší řezné parametry při každodenním používání a tedy větší hospodárnost při obrábění. AUTOMOBILOVÝ PRŮMYSL: např. kulový čep AUTOMOBILOVÝ PRŮMYSL: např. blok motoru KOLEJOVÁ DOPRAVA: např. kolejnicový profil VĚTRNÉ ELEKTRÁRNY: např. hlavice vrtule STROJÍRENSTVÍ: např. excentrický hřídel

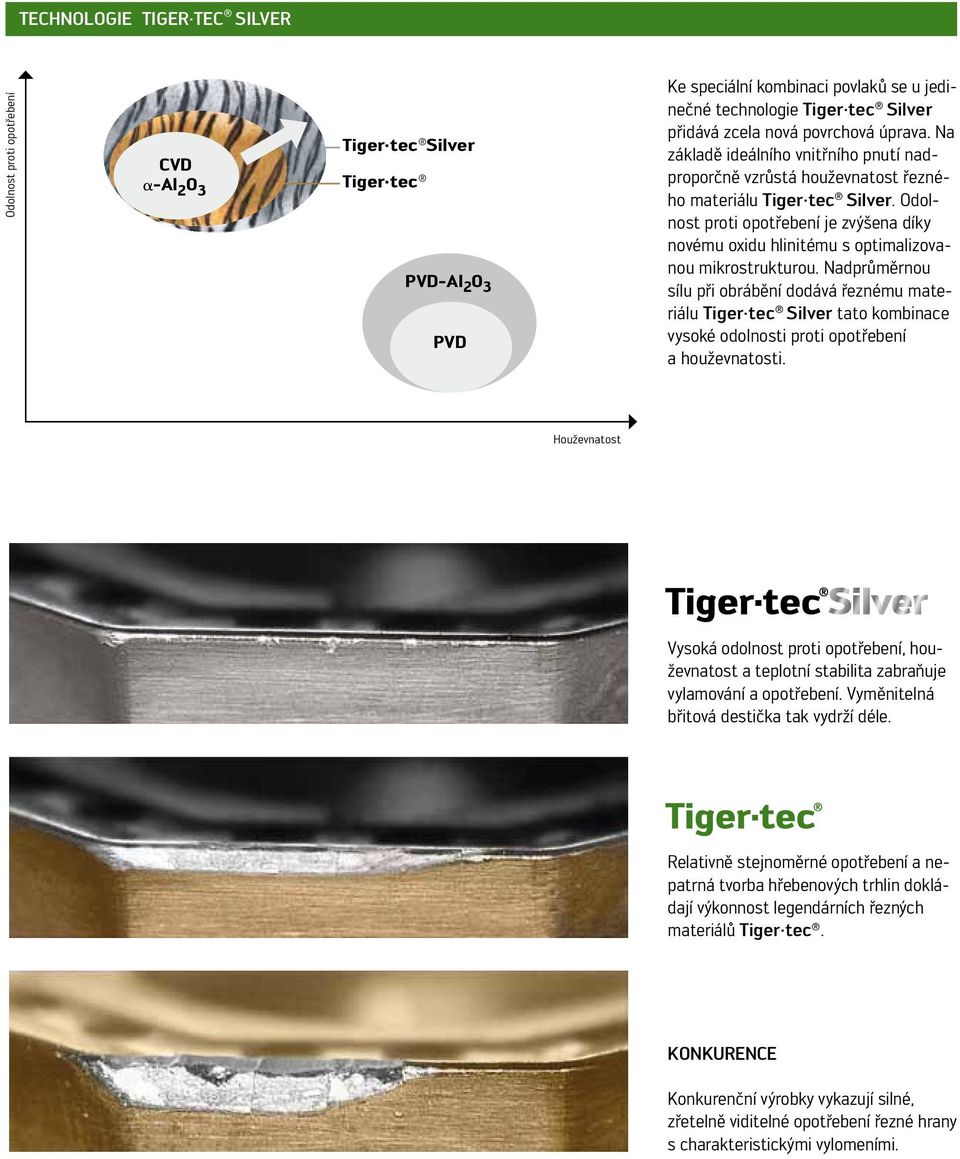

5 Technologie Tiger TEC SILVER Odolnost proti opotřebení CVD -Al 2 O 3 Tiger tec PVD-Al 2 O 3 PVD Ke speciální kombinaci povlaků se u jedinečné technologie přidává zcela nová povrchová úprava. Na základě ideálního vnitřního pnutí nadproporčně vzrůstá houževnatost řezného materiálu. Odolnost proti opotřebení je zvýšena díky novému oxidu hlinitému s optimalizovanou mikrostrukturou. Nadprůměrnou sílu při obrábění dodává řeznému materiálu tato kombinace vysoké odolnosti proti opotřebení a houževnatosti. Houževnatost Vysoká odolnost proti opotřebení, houževnatost a teplotní stabilita zabraňuje vylamování a opotřebení. Vyměnitelná břitová destička tak vydrží déle. Relativně stejnoměrné opotřebení a nepatrná tvorba hřebenových trhlin dokládají výkonnost legendárních řezných materiálů Tiger tec. KONKURENCE Konkurenční výrobky vykazují silné, zřetelně viditelné opotřebení řezné hrany s charakteristickými vylomeními.

6 _ SOUSTRUŽENÍ generace ISO P: nová síla při soustružení. generace ISO P: nové řezné materiály plus nové geometrie! Díky spojení jedinečného povlaku Tiger-tec Silver CVD se zcela novou řadou geometrií pro ještě širší oblast použití je tento inovativní zázrak ohledně výkonu při soustružení oceli ještě efektivnější. generace ISO P Zvýšení výkonu až o 75 % Nové druhy na ocel (ISO P) Nové geometrie na ocel (ISO P) Odolnost proti opotřebení dobré střední obtížné WPP10S WPP20S Hloubka řezu [mm] MP5 MP3 RP5 WPP30S FP5 Houževnatost Posuv [mm] V rámci generace ISO P byly paralelně vyvinuty čtyři geometrie, které jsou navzájem sladěné a ve srovnání s dosavadními geometriemi rozšiřují oblast použití o 20 až 40 %. Výsledek: Je pokrytá kompletní oblast použití při obrábění oceli.

7 Hloubka řezu Oblast použití nových geometrií ISO P Geometrie FP5: dokončovací obrábění oceli Geometrie MP3: střední obrábění ocelových materiálů s dlouhou třískou Geometrie MP5*: střední obrábění ocelových materiálů obecně Geometrie RP5*: hrubování oceli * K dispozici od 1. čtvrtletí 2012 Posuv Hrubování převodového hřídele bez namotávání třísek Hrubování kovaných kulových čepů Materiál obrobku: Cf53 (1.1213) Pevnost: 750 N/mm² Vyměnitelná břitová destička: TNMG FP5 Řezný materiál: WPP10S Nástroj: MTJNR2525M16 (93 ) Materiál obrobku: 42CrMo4S4 (1.7225) Pevnost: N/mm² Vyměnitelná břitová destička: DNMG MP3 Řezný materiál: WPP10S Nástroj: DDNNN2525M15 (62,5 ) Řezné parametry Konkurence WPP10S v c 245 m/min 245 m/min f 0,3 mm 0,3 mm a p 0,8 mm 0,8 mm Životnost 450 součástí 700 součástí Řezné parametry Konkurence Tiger tec WPP10 WPP10S v c 165 m/min 165 m/min 200 m/min f 0,2-0,38 mm 0,2-0,38 mm 0,2-0,38 mm a p 1,4-3,0 mm 1,4-3,0 mm 1,4-3,0 mm Životnost 200 součástí 250 součástí 350 součástí Porovnání počtu součástí Porovnání počtu součástí Konkurence 450 FP5 WPP10s % Konkurence % ** Tiger tec WPP MP3 WPP10s Součásti ** V porovnání s konkurencí Součásti

8 _FRÉZOVÁNÍ WKP25S a WKP35S: dva silné druhy. WKP25S a WKP35S silná dvojka: Nový druh WKP25S a na trhu úspěšný druh WKP35S přesvědčí mimořádnou tvrdostí, vysokou teplotní stabilitou a velkou houževnatostí. Důvodem těchto vynikajících vlastností je celosvětově jedinečný oxidohlinitý povlak CVD. Zcela speciální povrchová úprava dodává těmto řezným materiálům ještě větší spolehlivost při středních a nejvyšších řezných rychlostech. Nové druhy na ocel (ISO P) Nové druhy na litinu (ISO K) Odolnost proti opotřebení WKP25S WKP35S WSP45 Odolnost proti opotřebení WAK15 WKP25S Tiger tec Silver WKK25 WKP35S Houževnatost Houževnatost

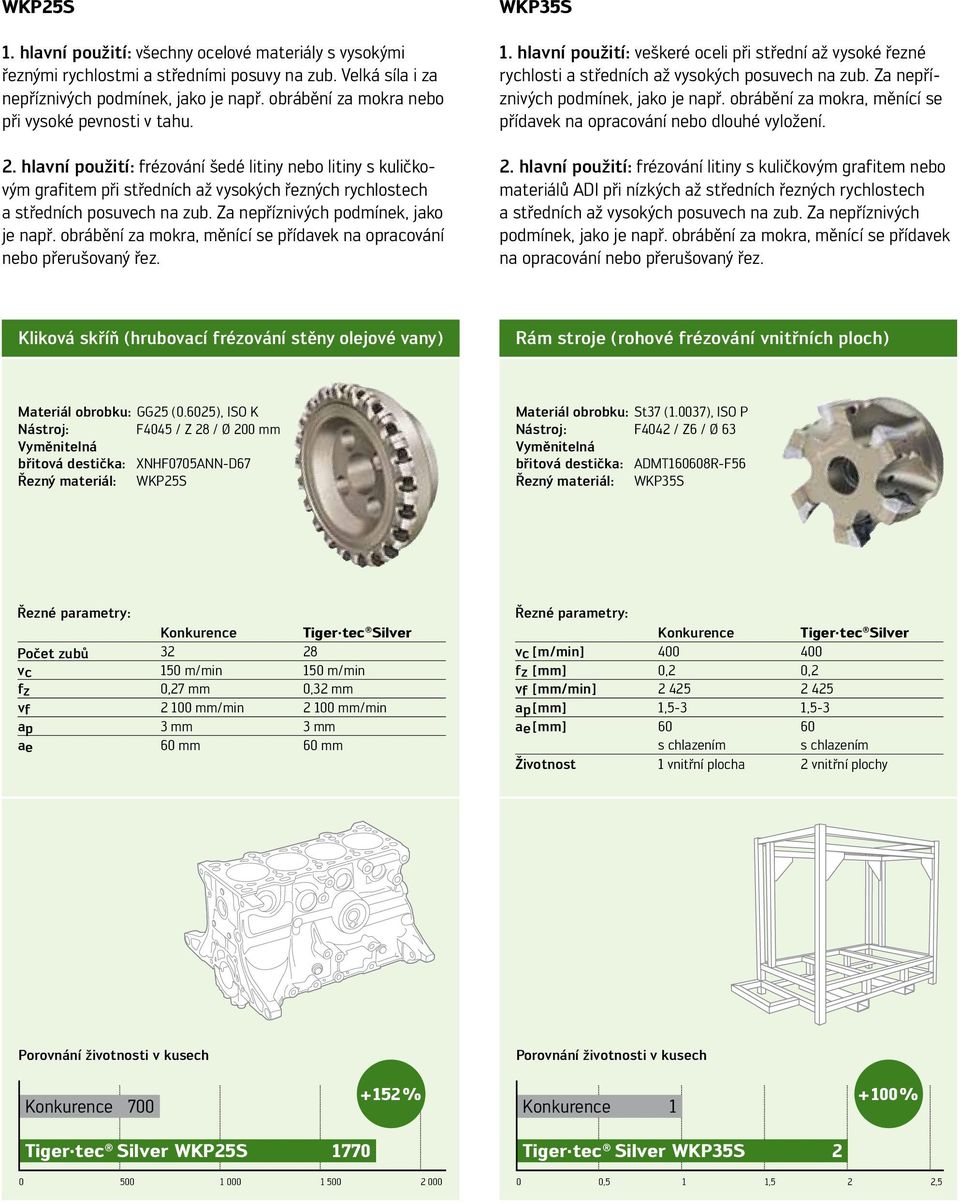

9 WKP25S 1. hlavní použití: všechny ocelové materiály s vysokými řeznými rychlostmi a středními posuvy na zub. Velká síla i za nepříznivých podmínek, jako je např. obrábění za mokra nebo při vysoké pevnosti v tahu. 2. hlavní použití: frézování šedé litiny nebo litiny s kuličkovým grafitem při středních až vysokých řezných rychlostech a středních posuvech na zub. Za nepříznivých podmínek, jako je např. obrábění za mokra, měnící se přídavek na opracování nebo přerušovaný řez. WKP35S 1. hlavní použití: veškeré oceli při střední až vysoké řezné rychlosti a středních až vysokých posuvech na zub. Za nepříznivých podmínek, jako je např. obrábění za mokra, měnící se přídavek na opracování nebo dlouhé vyložení. 2. hlavní použití: frézování litiny s kuličkovým grafitem nebo materiálů ADI při nízkých až středních řezných rychlostech a středních až vysokých posuvech na zub. Za nepříznivých podmínek, jako je např. obrábění za mokra, měnící se přídavek na opracování nebo přerušovaný řez. Kliková skříň (hrubovací frézování stěny olejové vany) Rám stroje (rohové frézování vnitřních ploch) Materiál obrobku: GG25 (0.6025), ISO K Nástroj: F4045 / Z 28 / Ø 200 mm Vyměnitelná břitová destička: XNHF0705ANN-D67 Řezný materiál: WKP25S Materiál obrobku: St37 (1.0037), ISO P Nástroj: F4042 / Z6 / Ø 63 Vyměnitelná břitová destička: ADMT160608R-F56 Řezný materiál: WKP35S Řezné parametry: Konkurence Počet zubů vc 150 m/min 150 m/min fz 0,27 mm 0,32 mm vf mm/min mm/min ap 3 mm 3 mm ae 60 mm 60 mm Řezné parametry: Konkurence vc [m/min] fz [mm] 0,2 0,2 vf [mm/min] ap[mm] 1,5-3 1,5-3 ae [mm] s chlazením s chlazením Životnost 1 vnitřní plocha 2 vnitřní plochy Porovnání životnosti v kusech Porovnání životnosti v kusech Konkurence % Konkurence % WKP25s WKP35S 2 0 0,5 1 1,5 2 2,5

10 _ WALTER TOOLS & MORE Chytré obrábění s aplikací Walter. S novou aplikací Walter Tools & More nabízíme majitelům chytrého telefonu (Android a iphone ) skutečné usnadnění každodenní práce při obrábění. Nová aplikace je zdarma k dispozici ve 23 jazycích a dovede uživatele rychle a nekomplikovaně ke správným řezným parametrům. Uživatelé mohou s aplikací Tools & More v chytrém telefonu provádět podrobné výpočty řezných parametrů a hospodárnosti. Uživatelsky přívětivé rozhraní umožňuje spolehlivou navigaci v menu.

11 Pro všechny operace lze zjišťovat následující hodnoty: točivý moment, hnací výkon, obráběný objem, hlavní čas, hlavní řeznou sílu a střední tloušťku třísky. Platí to pro rohové frézování, rovinné frézování a frézování drážek, pro vrtání do plna a vyvrtávání, pro soustružen ISO, zapichování a upichování. Při výpočtu se vždy zohledňuje materiálová skupina, úhel čela, stupeň účinnosti a faktor opotřebení. Při výpočtu hospodárnosti lze porovnat náklady na součást pro vyměnitelné břitové destičky, tělo nástroje, hodiny práce stroje a hodiny potřebné pro nastavení vždy pro dvě řešení nástroje. Kromě toho lze vypočítat volnou kapacitu stroje a úspory na součást, resp. na dávku nebo rok. Tuto podporu při obrábění doplňuje celá řada on-line služeb, např. TOOLSHOP, TEC & CCS nebo webové stránky Walter, a vy tak získáváte skutečný nástroj pro obrábění. Walter Tools & More je k dispozici ve třech variantách: Pro iphone: Naskenujte kód QR nebo přímo na Pro Android: Naskenujte kód QR nebo přímo na Pro Windows: k dispozici na pod Service & Downloads / Apps & Calculators
