AC820P CVD-Povlak. Vysoká spolehlivost v plynulém a lehce přerušovaném obrábění

Transkript

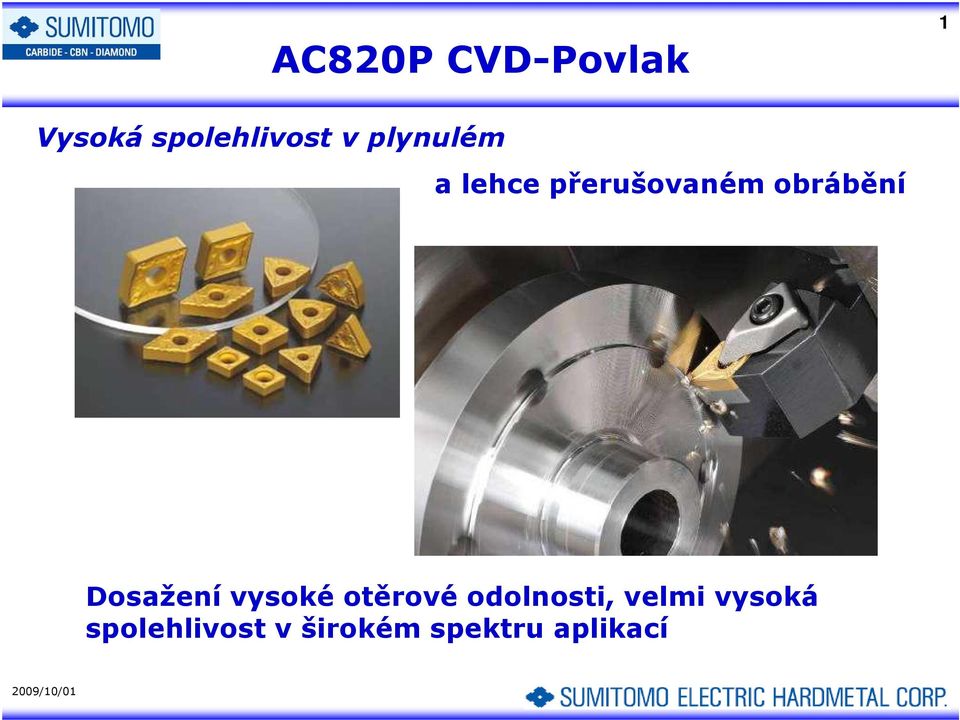

1 CVD-Povlak 1 Vysoká spolehlivost v plynulém a lehce přerušovaném obrábění Dosažení vysoké otěrové odolnosti, velmi vysoká spolehlivost v širokém spektru aplikací

2 Rozsah použití 2 Řezná rychlost [m/min] AC700G AC900G AC AC3000 AC630M Lehké Střední Těžké Pro běžné obrábění Pro přerušovaný řez Vhodné pro soustružení oceli -Dlouhá životnost -Vysoká spolehlivost -Vysoká výkonnost Technologie povlaku Super FF Nová povrchová úprava

3 Technické vlastnosti 3 Běžné Povrch Nový CVD povlak Super FF Vysoká tvrdost (o 30% vyšší), hladký povrch(o 50% zlepšení) Speciální povrchová úprava Zjemnění povlaku a snížení jeho povrchového napětí Vrstva TiCN Substrát Průřez Vrstva TiCN Substrát Vysoká otěrová odolnost Vysoká odolnost proti adhezi Vysoká pevnost Vlastnosti Rozpoznatelnost použitého ostří Snadná rozpoznatelnost použitého ostří je dána jasnou zlatou barvou po celém povrchu!!

4 Příklad použití 1 4 Obrobek: Spojka Materiál: C45S / Cf45 (12050) Řezné podmínky: Vc=230m/min, f=0.32mm/ot., doc=1.5~2.0mm, VBD: DNMG NGU Velké vymletí čela, vysoký otěr hřbetu Konkurent A po 100 ks. Snížené vymletí čela, snížený otěr hřbetu po 100 ks. Vynikající otěrová odolnost oproti konkurenci!

5 Příklad použití 2 5 Obrobek: Turbína-náboj Materiál: S48C / C45E (12056) Řezné podmínky: Vc=200m/min, f=0.25mm/ot., doc=2.0mm VBD: DNMG Velké opotřebení čela Konkurent A po 500 ks Snížení opotřebení čela po 500 ks Opotřebení čela po 800 ks 1,6x delší životnost nástroje vycházející ze zlepšené houževnatosti

6 Příklad použití 3 6 Obrobek: Vnitřní kroužek Materiál: 42CrMo4Vk2 (15 142) Řezné podmínky: Vc=120m/min, f=0.7mm/ot., doc=5.0~10.0mm, te=19.46min VBD: CNMM Velké vymletí čela, otěr hřbetu Konkurent A po 2 ks Snížené vymletí čela, snížený otěr hřbetu po 2 ks Zřejmé menší opotřebení při stejné životnosti nástroje

7 Příklad použití 4 7 Obrobek: Vnější kroužek Materiál: 100CrMo7-3 (Ložisková ocel) Řezné podmínky: Vc=145~163m/min, f=0.7mm/ot., doc=7.0~12.0mm, te=7.15min VBD: SNMM Vrubové opotřebení, Teplotní praskliny, otěr hřbetu Konkurent po 3,5 ks Snížené vrubové opotřebení, méně teplotních prasklin, snížený otěr hřbetu po 3,5 ks Zřetelné snížení opotřebení při stejné životnosti nástroje

8 Příklad použití 5 8 Obrobek: Dvojhmotový setrvačník Materiál: STW24 (11 330) Řezné podmínky: Vc=600m/min, f=0.2mm/ot., doc=1.5mm, te=0.08min VBD: CCMT09T304 Výmol čela, nárůstek, otěr hřbetu Konkurent po 200 ks Snížené vymletí čela, žádný nárůstek, snížený otěr hřbetu po 220 ks Snížené vymletí čela i po 110% životnosti nástroje!

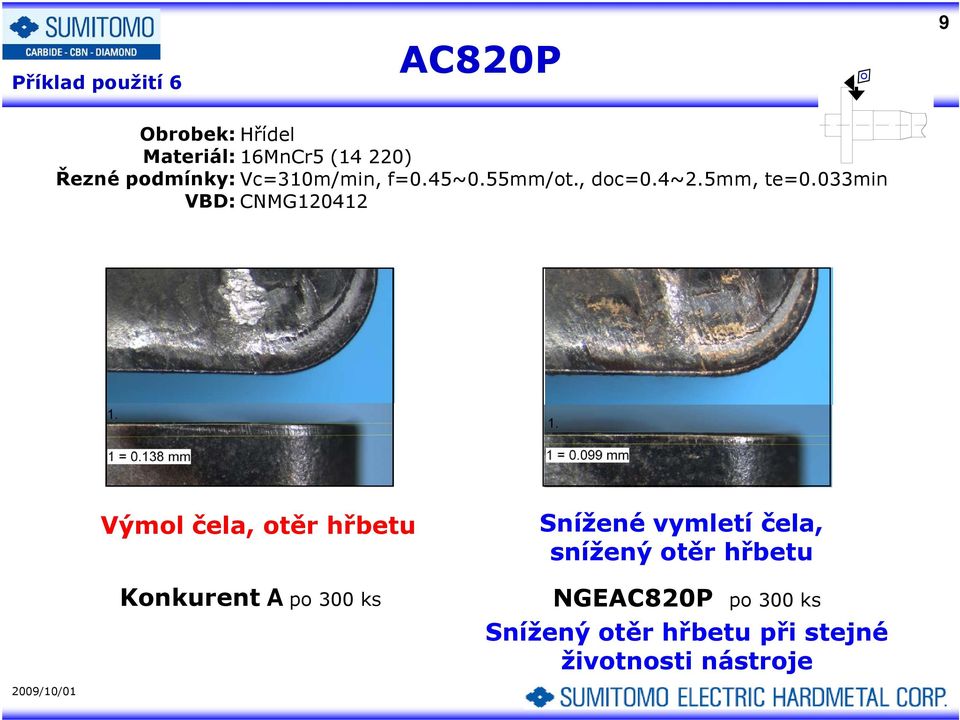

9 Příklad použití 6 9 Obrobek: Hřídel Materiál: 16MnCr5 (14 220) Řezné podmínky: Vc=310m/min, f=0.45~0.55mm/ot., doc=0.4~2.5mm, te=0.033min VBD: CNMG Výmol čela, otěr hřbetu Konkurent A po 300 ks Snížené vymletí čela, snížený otěr hřbetu NGE po 300 ks Snížený otěr hřbetu při stejné životnosti nástroje

10 Výkonnost v řezu 1 10 Materiál: C55 (12 060) (plynulý řez) Řezné podmínky: Vc=270m/min, f=0.40mm/ot., doc=1.2mm, emulze, te=21min VBD: CNMG NGU Velký výmol čela, nárůstek Konkurent A(P20) Velký výmol čela, nárůstek AC2000 Snížené vymletí čela, zmenšený nárůstek

11 Výkonnost v řezu 2 11 Materiál: 34CrMo4 (15 131)(Přerušovaný řez) Řezné podmínky: Vc=350m/min, f=0.22mm/ot., doc=1.5mm, emulze, te=21min VBD: CNMG NGU 4768 AC2000 Konkurent A (P20) Počet rázů 5000

12 Doporučení 12 Měkké oceli, nízko legované oceli Vysoce legované oceli Vc f ap Vc f ap Výběr utvařeče 1.Lehký přerušovaný řez přerušovaný řez (série nízké řezné síly) CN 12 SN 12 DN 15 TN 16 WN 08 LU SU GU GE UX 250 ( ) 230 ( ) MU 200 ( ) 0.2 ( ) 0.3 ( ) 0.35 ( ) 1.5 (0.5-2) 2.2 (0.8-5) 3 (1.8-6) 210 ( ) 180 ( ) 150 (80-230) 0.2 ( ) 0.3 ( ) 0.35 ( ) 1.5 (0.5-2) 2.2 (0.8-5) 3 (1.8-6) doc (mm) HG ( ) ( ) (3-8) (60-200) ( ) (3-8) CN 16 SN 15 GU GE UX 200 ( ) MU 180 ( ) 0.3 ( ) 0.4 ( ) 3.5 (0.8-5) 4.5 (1.8-6) 160 ( ) 140 (80-210) 0.3 ( ) 0.4 ( ) 3.5 (0.8-5) 4.5 (1.8-6) f (mm/ot.) 2.Přerušený~ těžký přerušený řez (série silný břit) CN 19 DN 19 SN 19 TN 22 HG 160 (80-240) MU 180 ( ) HG 160 (80-240) 0.6 ( ) 0.4 ( ) 0.4 ( ) 5 (3-8) 5 (1.8-6) 6.5 (3-9) 120 (70-180) 140 (80-210) 120 (70-180) 0.6 ( ) 0.4 ( ) 0.4 ( ) 5 (3-8) 5 (1.8-6) 6.5 (3-9) doc (mm) Vysvětlivky: Optimum min - max f (mm/ot.)

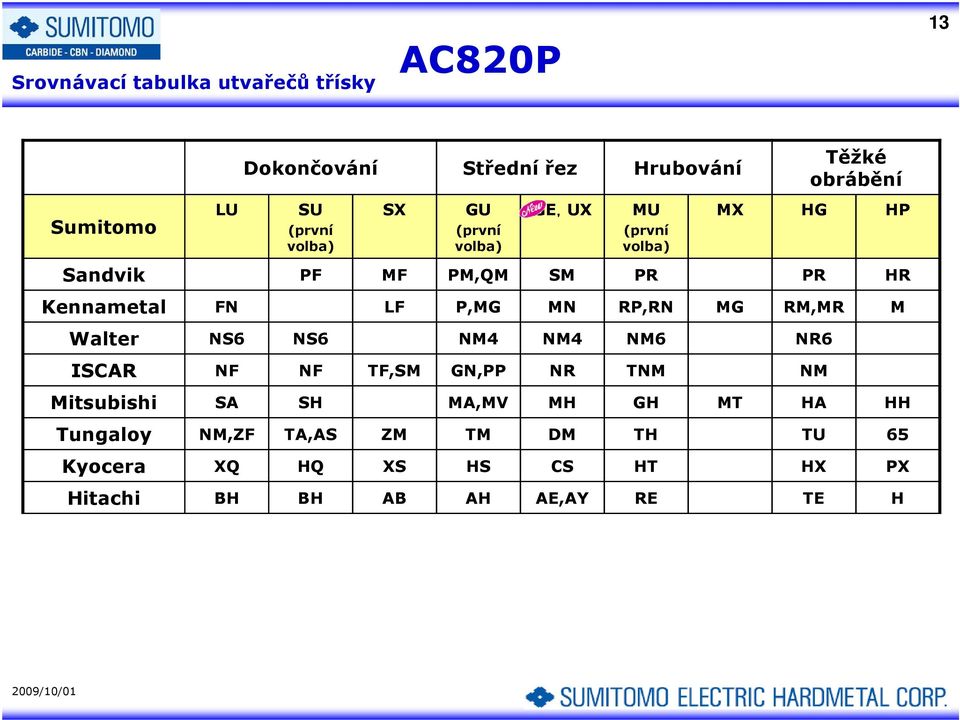

13 Srovnávací tabulka utvařečů třísky 13 Dokončování Střední řez Hrubování Těžké obrábění Sumitomo LU SU (první volba) SX GU (první volba) GE,UX MU (první volba) MX HG HP Sandvik PF MF PM,QM SM PR PR HR Kennametal FN LF P,MG MN RP,RN MG RM,MR M Walter NS6 NS6 NM4 NM4 NM6 NR6 ISCAR NF NF TF,SM GN,PP NR TNM NM Mitsubishi SA SH MA,MV MH GH MT HA HH Tungaloy NM,ZF TA,AS ZM TM DM TH TU 65 Kyocera XQ HQ XS HS CS HT HX PX Hitachi BH BH AB AH AE,AY RE TE H

14 Srovnávací tabulka druhů 14 P10 K20 P20 P30 Sumitomo AC700G AC700G AC2000,AC3000 Sandvik GC4015,GC4215 GC3215 GC4025,GC4225 GC4035,GC4235 Kennametal KC9110 KC9325 KC9125 KC8050 Walter WPP10 WAK20 WPP20,WAP20 WPP30 ISCAR IC8150 IC8048 IC8250 IC8350 Mitsubishi UE6110 UC5115 UE6020 UE6035 Tungaloy T9015 T5125 T9025 T9035 Kyocera CA5515 CA4120 CA5525 CA5535 Hitachi HG8010 HG3315 HG8025 GM8035 Nestabilní životnost P10, K20 aplikace; litina Proti konkurenční P20 Pro zvýšení otěrové odolnosti P30 aplikace

15 15 Nový druh pro ocel, těžké přerušované obrábění a nestabilní řezné podmínky!

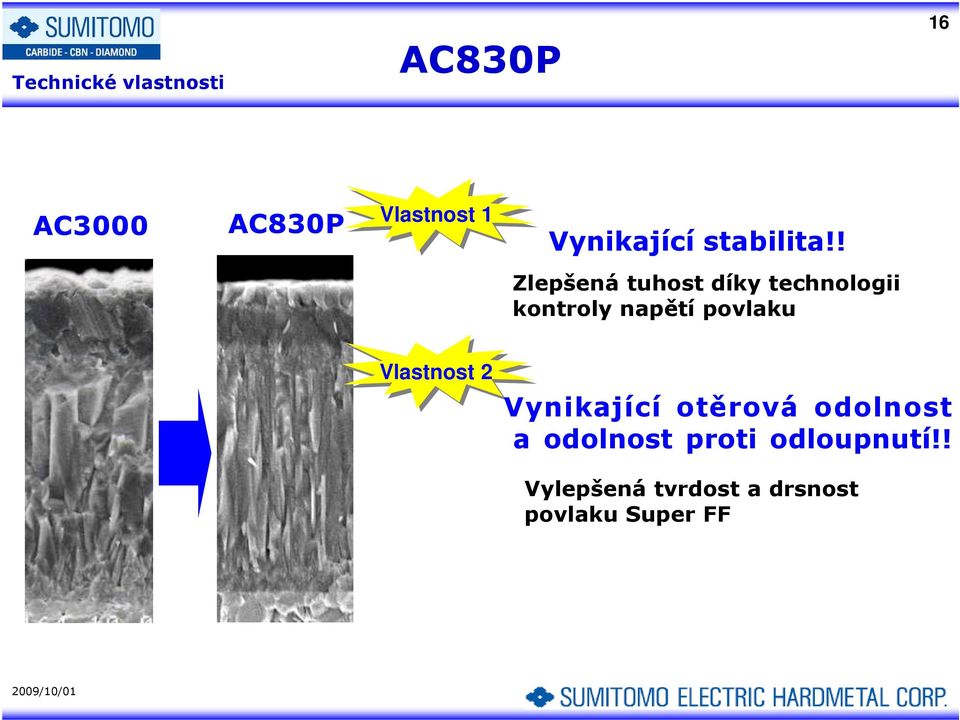

16 Technické vlastnosti 16 AC3000 Vlastnost 1 Vynikající stabilita!! Zlepšená tuhost díky technologii kontroly napětí povlaku Vlastnost 2 Vynikající otěrová odolnost a odolnost proti odloupnutí!! Vylepšená tvrdost a drsnost povlaku Super FF

17 Houževnatost 17 Materiál: 34CrMo4 (15 131) Řezné podmínky: Vc=250m/min, f=0.24mm/ot., doc=1.5mm, emulze VBD: CNMG120408NGU 6000 Dvojnásobná odolnost proti vylamování! Počet nárazů AC3000 Konkurent A

18 Otěrová odolnost 18 Materiál: 34CrMo4 (15 131) Řezné podmínky: Vc=240m/min, f=0.3mm/ot., doc=1.5mm, emulze, te=18min VBD: CNMG120408NGU 0.5 Otěr hřbetu VB (mm) Konkurent A AC Čas řezu (min)

19 Příklad použití 1 19 Obrobek: Náboj Materiál: C55 (12 060) Řezné podmínky: Vc=150m/min, f=0.25mm/ot. VBD: DNMG Vylamování Snížení vylamování Konkurent B po 50 ks NUX po 150 ks může obrábět až 3x déle při těžkém přerušovaném a plynulém soustružení díky sníženému vylamování.

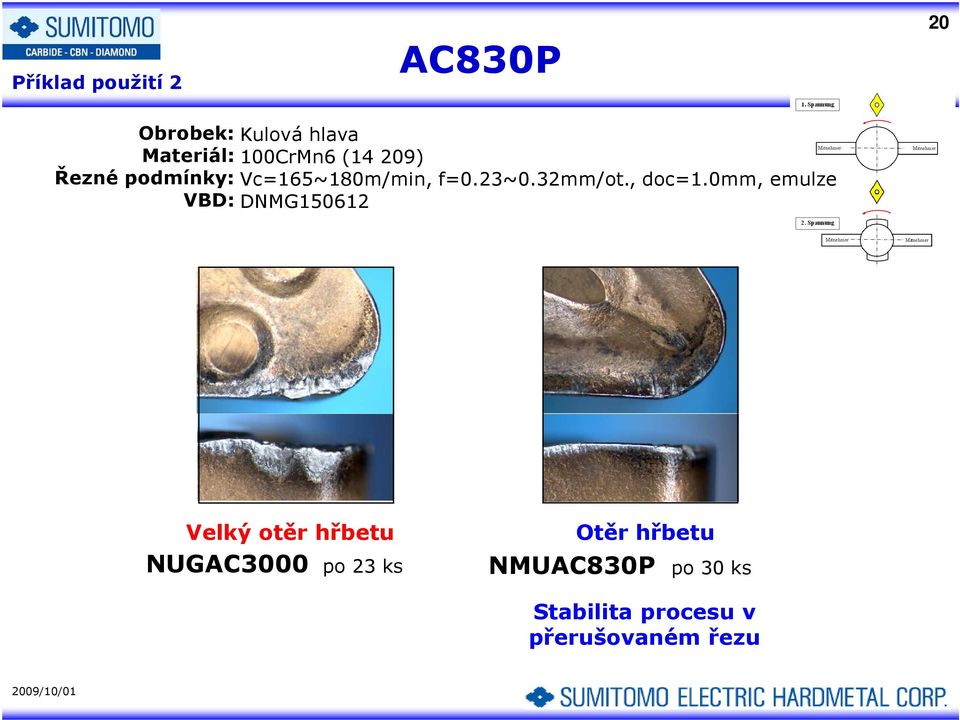

20 Příklad použití 2 20 Obrobek: Kulová hlava Materiál: 100CrMn6 (14 209) Řezné podmínky: Vc=165~180m/min, f=0.23~0.32mm/ot., doc=1.0mm, emulze VBD: DNMG Velký otěr hřbetu NUGAC3000 po 23 ks Otěr hřbetu NMU po 30 ks Stabilita procesu v přerušovaném řezu

21 Příklad použití 3 21 Obrobek: Vnější kolečko Materiál: SCR420H (20Cr4) Řezné podmínky: Vc=180m/min, f=0.1mm/ot., suché VBD: CNMG φ113.1 φ131 Vylamování, otěr hřbetu Otěr hřbetu Konkurent M po 150 ks NUX po 150 ks Vysoká houževnatost, vynikjící otěrová odolnost, srovnatelné s druhy P20 díky Super FF povlaku.

22 Příklad použití 4 22 Obrobek: Ozubené kolo Materiál: SCM415 / 15CrMo5 Řezné podmínky: Vc=160m/min, f=0.35mm/ot., emulze VBD: WNMG Otěr, deformace NUXAC3000 po 30 ks Otěr hřbetu, jemné vylamování NUX po 50 ks Stabilita procesu při přerušovaném obrábění

23 Příklad použití 5 23 Materiál: SCM440H / 42CrMo4 (15 142) Řezné podmínky: Vc=300m/min, f=0.4mm/ot., doc=4.0mm, emulze Výsledek: No. of impacts (1)-MX (2)-UX (3)Wettbewerber A (4)Wettbewerber B (5)AC3000-MX NMX NUX Konkurent A NMX AC3000 Konkurent B

24 Příklad použití 6 24 Obrobek: Pastorek Materiál: SCR420 / 20Cr4 Řezné podmínky: Vc=170m/min, f=0.35mm/ot., emulze VBD: SNMG120412NUX ks / břit o 300% Těžké přerušení Tuhost povlaku je zlepšena technologií kontroly napětí. vykazuje delší životnost za nestabilních řezných podmínek!!

25 Příklad použití 7 25 Obrobek: Část převodovky stavebního stroje Materiál: SNCM420 / 20NiCrMo7 Řezné podmínky: Vc=115m/min, f=0.8mm/ot., doc=5.0~10.0mm, mokré VBD: SNMM190616NHG 435 Ø714 Čas řezu (min/břit) o 490% Ø1664 Drsný povrch, Velké výkyvy v doc Tuhost povlaku je zlepšena technologií kontroly napětí. vykazuje delší životnost za nestabilních řezných podmínek!!

26 Doporučení 26 Automatová ocel Nízko uhlíková ocel Nízko legovaná ocel(~180hb) Vysoce uhlíková ocelc>0,45% Vysoce legovaná ocel (>180HB) Výběr utvařeče třísky Lehký přerušovaný Přerušovaný řez CNMG12. SNMG12. DNMG15. TNMG16. WNMG08. CNMG16. SNMG15. CNMM16. SNMM15. CNMG19. DNMG19. SNMG19. CNMM19. TNMM22. Vc (m/min) f (mm/ot.) ap (mm) Vc (m/min) f (mm/ot.) ap (mm) MU,MX ( ) ( ) (1.8-6) (80-180) ( ) (1.8-6) MP ( ) ( ) (3-8) (70-160) ( ) (3-8) HG,HP ( ) ( ) (3-8) (70-160) ( ) (3-8) MU,MX ( ) ( ) (1.8-7) (70-150) ( ) (1.8-7) MP (80-180) ( ) (3-8) (60-140) ( ) (3-8) HG,HP (80-180) ( ) (3-8) (60-140) ( ) (3-8) MU,MX ( ) ( ) (1.8-7) (70-150) ( ) (1.8-7) MP (80-180) ( ) (3-8) (60-140) ( ) (3-8) HG,HP (80-180) ( ) (3-10) (60-140) ( ) (3-10) doc (mm) HG MP MU / MX f (mm/ot.) může pokrýt aplikace AC3000 Pro obrábění nerez oceli.
