1 OFFICIAL WARWICK AMP OWNER MANUAL

2

3 CZECH

4 Upozornûní: pro zamezení úrazu elektrick m proudem nikdy neotvírejte kapotu zesilovaãe, zafiízení nevystavuje vlivûm teploty ani vlhkosti. S vnitfiními souãástmi zesilovaãe smí manipulovat pouze kvalifikovaná osoba. Aparatura nesmí pfiijít do styku s vodou ani tekut mi látkami a nádoby obsahující tyto látky na ni nesmûjí b t pokládány. V ude, kde se setkáte s tímto symbolem se nacházejí neizolované elektrické komponenty pod elektrick m napûtím pro zamezení úrazu elektrick m proudem postupujte vïdy podle návodu. CZECH âásti oznaãené tímto symbolem jsou obzvlá È dûleïité pro ovládání zafiízení. Pro jejich správné pouïití je tfieba ãíst tento manuál. Pro provoz zafiízení pouïívejte pouze stojany, stoly, pfiípojky, pfiepínaãe, kabely a dal í ãásti, které jsou doporuãeny v robcem.

5 Ve kerá zafiízení vyrobené firmou Warwick jsou sofistikovan mi a skvûle vyladûn mi systémy. Mají podobné vlastnosti a proto lze jejich vzájemnou kombinací dosáhnout v born ch v sledkû. Warwick sortiment umoïàuje mnoho rûzn ch sestav a vylep ení, které se li í kvalitou zvuku i v konem. Nabízen mi komponenty je moïné získat velmi pestré kály rûzn ch aplikací. DOPORUâENÍ K tomu, aby Va e zafiízení správnû slouïilo je zapotfiebí dodrïet následující doporuãení: Nikdy neotvírejte kapotu! Vystavujete se tím nepezpeãí úrazu elektrick m proudem. Pokud je nutná oprava, pfienechejte ji kvalifikovanému servisnímu technikovi. ChraÀte zafiízení pfied pûsobením væhkosti, pfiímého sluneãního záfiení extrémnû nízk ch nebo vysok ch teplot. Zafiízení nevystavujte vibracím a pfiechovávejte je vïdy v horizontální poloze. ChraÀte zafiízení pfied nárazem a udrïujte je v dostateãné vzdálenosti od zdrojû tepla. Vnitfiní zafiízení mohou b t opravována nebo ãi tûna v hradnû servisním technikem. Pro údrïbu zafiízení nepouïívejte Ïádné prostfiedky, které by mohly po kodit jeho souãásti. Pfii v mûnû pojistky pouïívejte pouze náhradu o stejné hodnotû! V níïe uveden ch pfiípadech vyhledejte odborn servis: je po kozen síèov kabel nebo síèová pfiípojka, do zafiízení se dostal cizí pfiedmût nebo kapalina, zafiízení bylo del í dobu vystaveno vlhkosti, nûkterá z funkcí zafiízení vykazuje zmûny, zafiízení bylo vystaveno nárazu nebo byl po kozen kryt. OBECNÉ - Tato aparatura mesmí b t vystavena jak mkoli vlivûm vlhkosti jak v tekutém, tak ani v plynném stavu. - Tuto aparaturu je moïné pfiipojit k síti pouze fiádnû uzemnûnou hlavní pfiipojkou. - Hlavní spojovací konektor je moïno vypojit a opûtovnû zapojit. - Pokud se bude zafiízení projevovat jakkoliv nezvykle, okamïitû je odpojte od elektrické sítû. - Pokud efekty, které pouïíváte nejsou uzpûsobeny k fungování v efektové smyãce zapojujte je v hradnû do cesty mezi nástroj a zesilovaã. - Pfii v mûnû pojistky odpojte zafiízení od elektrické sítû. - PoÏívejte v hradnû pojistky urãené pro tento typ zesilovaãe. Nikdy nepouïívejte vadné pojistky. - Ubezpeãte se, Ïe jak vstupní, tak koncov zesilovaã je fiádnû chlazen a Ïe v echny cesty pro vzduch jsou zcela volné. - Zafiízení nevystavujte vibracím a chraàte je pfied nárazem. - Opravy na zafiízení neprovádûjte sami. - Kapotu zafiízení smí otevfiít pouze kvalifikovan pracovník. Pfii opravách musí b t zafiízení odpojeno od elektrické sítû. - Opravy Warwick zafiízení mohou provádût pouze osoby se k tomu kvalifikované. Stalo se Vám, Ïe zesilovaã pfiestane hrát nebo nûco nefunguje normálnû? Pfiesvûãte se prosím Ïe: - v echny kabely jsou správnû zapojeny, - funguje síèová pfiípojka Dále pak postupujte podle návodu v kapitole pro uvedení zafiízení do provozu. Pokuste se najít chybu v nastavení zesilovaãe. CZECH

6 BEZPEÃNOSTNÍ ZAfiÍZENÍ Vá nov Warwick zesilovaã je vybaven rûzn mi bezpeãnostními prvky. Jejich fukce spolu s Va im dodrïováním v ech bezpeãnostních zásad, spolehlivû ochrání zafiízení pfied po kozením. OpoÏdûné zapnutí: Zdífika SPEAKER OUT se aktivuje aï chvíli po zapnutí zesilovaãe. Tento prvek slouïí k ochranû reproduktorû. Ochrana proti zkratu: Zesilovaã vybaven zafiízením proti po kození tranzistorû. To je v pfiípadû zkratu na koncovém stupni okamïitû odpojí. Direct current (DC): Je pfiímá ochrana a monitoring koncového stupnû a následnû také reproduktorû proti po kození vlivem pfiebuzení. HF oscilace: Proti po kození frekvencemi nad 20 khz (zpûtná vazba, ) jsou zafiízení vybavena pojistn m systémem. Systém odpojí koncov stupeà. Vysoké teploty: Zesilovaã je chránûn proti pfiehfiátí jednak aktivním nebo pasivním ochlazováním, ale také tepelnou pojistkou, která reaguje pfiedev ím na teplotu koncov ch tranzistorû. Limiter: Komba CL a CCL jsou vybavena limiterem. Jeho úkolem je ochránit reprodukror pfied po kozením. Parametry: 200 W pro CL, 300 W pro CCL. Upozornûní: Pfii spu tûní nûkter ch ochrann ch prvkû se automaticky rozsvítí MUTE LED dioda, která pfii trvající poru e mûïe svítit dále i pfiesto, Ïe není aktivován MUTE modus. V pfiípadû zkratování koncového stupnû odpojte kabel od reproduktoru. Po zkratu je nutné zesilovaã vypnout, v e pfiekontrolovat, chvili poãkat a aï po chvíli zafiízení opût zprovoznit. Zpûtné zapojení koncového stupnû probûhne automaticky. Tak tomu je také v pfiípadû pfiehfiátí koncov ch tranzistorû. UVEDENÍ DO PROVOZU 1. Ujistûte se, Ïe je zesilovaã propojen s reproboxem. V stupní signál vychází ze zesilovaãe zdífikou oznaãenou SPEAKER OUT. Ovûfite si, Ïe máte odpovídající konektory ve správném zapojení a Ïe spojovací kabel má vodiãe o dostateãné síle. (minimálnû 2 x 1,5 mm) 2. Pfiesvûãte se, Ïe je síèov kabel zapojen a Ïe jsou ve keré ovládací prvky a efekty správnû a úãelnû nastaveny. 3. Ovladaã MASTER control nastavte na nulu. 4. Spojte Va i baskytaru se zesilovaãem zdífikou INPUT, prostfiednictvím stínûného linkového kabelu. 5. Zapnûte zesilovaã ovladaãem POWER. 6. Elektronky se musejí pfied hrou nechat nûkolik minut zahfiát na provozní teplotu. (TubePath) 7. Vypnûte MUTE, ãervená LED indikace zhasne. 8. Nastavte si v echny hlasitosti na Va í baskytafie na maximum. 9. Nastavte si vstupní citlivost GAIN na optimální v kon, k tomu Vám pomûïe LED indikace pfiebuzení. (X-Treme) 10. Pomocí MASTER control zvolte hlasitost, která Vám vyhovuje. 11. Ovladaãi pro barvu si vytvofite svûj zvuk. Jejich fukce jsou popsány v kapitole Ovládací prvky pfiedního panelu. 12. V pfiípadû potfieby zesilte GAIN. LED indikátor Tube Sat znázoràuje stupeà zahlcení elek tronek. To má vliv na kompresi a zkreslení zvuku. (TubePath) CZECH

7 OVLADAÃE PfiEDNÍHO PANELU INPUT Zdífika pro vstupní signál baskytary. GAIN Ovladaã + LED pro úroveà vstupního signálu*. -10 db PAD Vypínaã pro skok GAINu. PouÏívá se pro rozli ení pasivního/aktivního nástroje nebo pro doprovod/sólo). COMPRESSOR vypínaã + 2 barevn ON/COMPRESS LED pro kompresi signálu. V pozici najofie, je kompresor zapnut, ve stfiední pozici vypnut, v dolní pozici je zapnut, pokud je aktivovaná EQ sekce. COMPRESSION Nastavení úrovnû komprese. BOOST Zapíná druh switch volume level. V dolní posici je +2dB, v horní pozici +6dB, ve stfiední pozici je boost vypnut. Aktivováním BOOSTu se automaticky zapojí také Compressor.* EQ ON Aktivuje/deaktivuje EQ sekci*. EQ BALANCE Nastaví pomûr mezi silou signálu se zapnut m nebo vypnut m EQ.* VOICING SEKCE:* BOTTOM X-TREME CONTOUR GROWL ATTACK EQ SEKCE:* BASS MID FREQ. MID LEVEL TREBLE MUTE MASTER PHONES POWER Nastavuje úroveà hlubok ch frekvencí, pouïijte pro nastavení jejich hlasitosti. Pfii vysok ch hlasitostech doporuãujeme hloubky redukovat. Reguluje obûma smûry zvolené stfiední pásmo. Volí stfiedy pro CONTOUR. ovladaã pro posílení / zeslabení artikulace v ek. Ovládání hlubok ch frekvencí. Ovládá nastavení urãující frekvence. Ovládá na obû strany frekvenci zvolenou na MID FREQ ovladaãi. Ovládání vysok ch frekvencí. Vyp/Zap + LED vypne signál se v ech v stupû, mimo sluchátkového a aktivuje v stup pro ladiãku (TUNER) na zadním panelu. Pokud zafiízením pfii stlaãení MUTE protéká proud (v Input nebo Effects Return sekci) mûïe dojít ke zvukovému efektu. Pro eliminaci tohoto efektu Vám doporuãujeme zatlumit struny. Ovladaã pro celkovou hlasitost. Sluchátkov v stup (min. 200 OhmÛ) On/Off zapne nebo vypne celé zafiízení. * Upozornûní: po nastavení VOICING SECTION, BOOSTu nebo aktivaci EQ sekce, je zapotfiebí nastavit Gain. K tomu Vám mûïe poslouïit CLIP dioda.

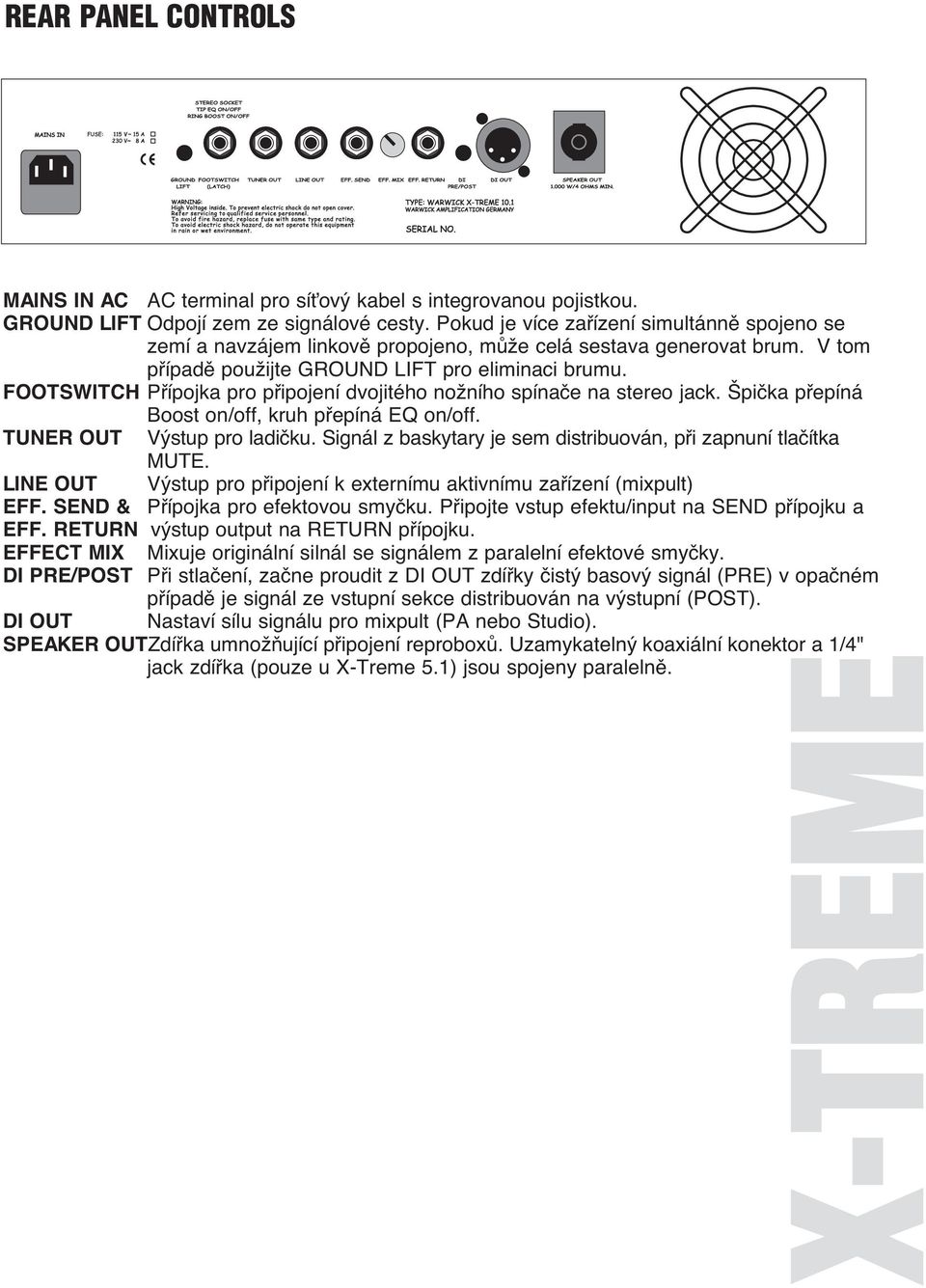

8 REAR PANEL CONTROLS FUSE: 115 V~ 15 A 230 V~ 8 A MAINS IN AC AC terminal pro síèov kabel s integrovanou pojistkou. GROUND LIFT Odpojí zem ze signálové cesty. Pokud je více zafiízení simultánnû spojeno se zemí a navzájem linkovû propojeno, mûïe celá sestava generovat brum. V tom pfiípadû pouïijte GROUND LIFT pro eliminaci brumu. FOOTSWITCH Pfiípojka pro pfiipojení dvojitého noïního spínaãe na stereo jack. piãka pfiepíná Boost on/off, kruh pfiepíná EQ on/off. TUNER OUT V stup pro ladiãku. Signál z baskytary je sem distribuován, pfii zapnuní tlaãítka MUTE. LINE OUT V stup pro pfiipojení k externímu aktivnímu zafiízení (mixpult) EFF. SEND & Pfiípojka pro efektovou smyãku. Pfiipojte vstup efektu/input na SEND pfiípojku a EFF. RETURN v stup output na RETURN pfiípojku. EFFECT MIX Mixuje originální silnál se signálem z paralelní efektové smyãky. DI PRE/POST Pfii stlaãení, zaãne proudit z DI OUT zdífiky ãist basov signál (PRE) v opaãném pfiípadû je signál ze vstupní sekce distribuován na v stupní (POST). DI OUT Nastaví sílu signálu pro mixpult (PA nebo Studio). SPEAKER OUTZdífika umnoïàující pfiipojení reproboxû. Uzamykateln koaxiální konektor a 1/4" jack zdífika (pouze u X-Treme 5.1) jsou spojeny paralelnû. X-TREME

9 TECHNICAL DATA X-TREME 5.1 / 10.1 Input Preamp Poweramp 25 mv transistor; active controlled fan cooled (temperature controlled) Gain Clip LED Indicates the optimal input level Equalizer Bass Mid Level Hi Boost 80Hz ±10dB (selectable frequency range 250Hz to 7kHz) 9 khz +3dB / +6dB Voicing Bottom 70Hz Contour 110Hz / 320Hz / 14kHz Growl 220Hz Attack 1,1kHz Switches (FS-Food Switch) -10dB pad, boost (FS), compressor, EQ on/off (FS), mute Headphone Direct Out Effects Loop Switches Rear Speaker Out THD Weight Dimensions 200 ohms min. 0dB, 600 ohms mono parallel send 0dB, 600 ohms return 0dB, 10k ohms Groundlift, DI pre/post jack (X-Treme 5.1 only) and lockable coaxial 500 W / 4 ohms (X-Treme 5.1) W / 4 ohms (X-Treme 10.1) < 0.1 % (power amp) 15.2 kg (X-Treme 5.1) 19.0 kg (X-Treme 10.1) 19" / 458 x 90 x 410 (w*h*d)

10 FUSE: 115 V~ 15 A 230 V~ 8 A SIMPLIFIED DIAGRAM CONNECT SPEAKERS Note: The minimum load of the power amplifier is 4 ohms. Speaker Set-up Quantity Impendance 4 16 ohms Cabinets 2 8 ohms Cabinets 1 6 ohms Cabinet 1 4 ohms Cabinet X-Treme Cabinet WCA 411 Pro (8 ohms) Cabinet WCA 115 Pro (8 ohms) X-TREME 1
