1 PR CZ Změny vyhrazeny 09/2009 1

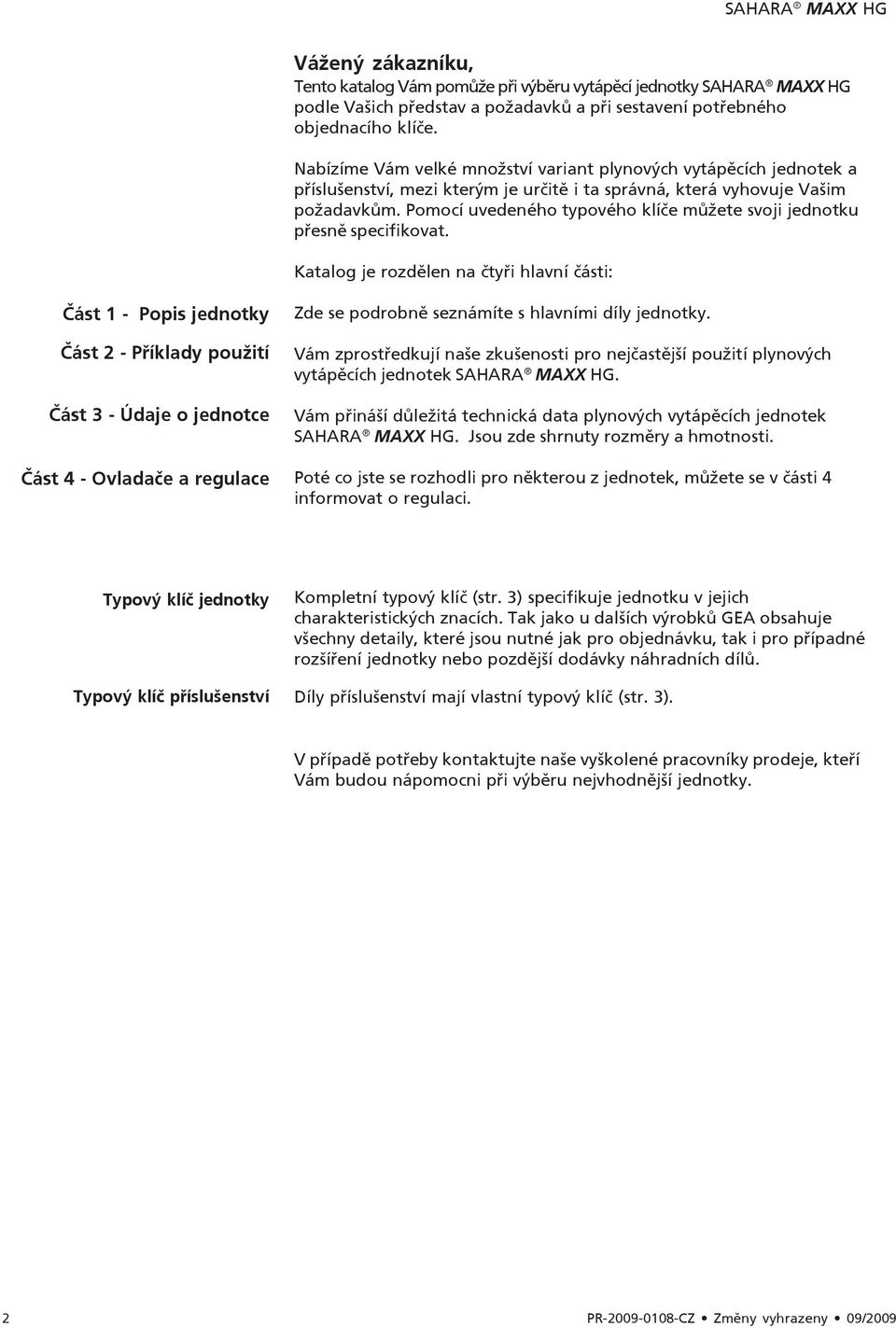

2 SAHARA MAXX HG Vážený zákazníku, Tento katalog Vám pomůže při výběru vytápěcí jednotky SAHARA MAXX HG podle Vašich představ a požadavků a při sestavení potřebného objednacího klíče. Nabízíme Vám velké množství variant plynových vytápěcích jednotek a příslušenství, mezi kterým je určitě i ta správná, která vyhovuje Vašim požadavkům. Pomocí uvedeného typového klíče můžete svoji jednotku přesně specifikovat. Katalog je rozdělen na čtyři hlavní části: Část 1 - Popis jednotky Část 2 - Příklady použití Část 3 - Údaje o jednotce Část 4 - Ovladače a regulace Zde se podrobně seznámíte s hlavními díly jednotky. Vám zprostředkují naše zkušenosti pro nejčastější použití plynových vytápěcích jednotek SAHARA MAXX HG. Vám přináší důležitá technická data plynových vytápěcích jednotek SAHARA MAXX HG. Jsou zde shrnuty rozměry a hmotnosti. Poté co jste se rozhodli pro některou z jednotek, můžete se v části 4 informovat o regulaci. Typový klíč jednotky Typový klíč příslušenství Kompletní typový klíč (str. 3) specifikuje jednotku v jejich charakteristických znacích. Tak jako u dalších výrobků GEA obsahuje všechny detaily, které jsou nutné jak pro objednávku, tak i pro případné rozšíření jednotky nebo pozdější dodávky náhradních dílů. Díly příslušenství mají vlastní typový klíč (str. 3). V případě potřeby kontaktujte naše vyškolené pracovníky prodeje, kteří Vám budou nápomocni při výběru nejvhodnější jednotky. 2 PR CZ Změny vyhrazeny 09/2009

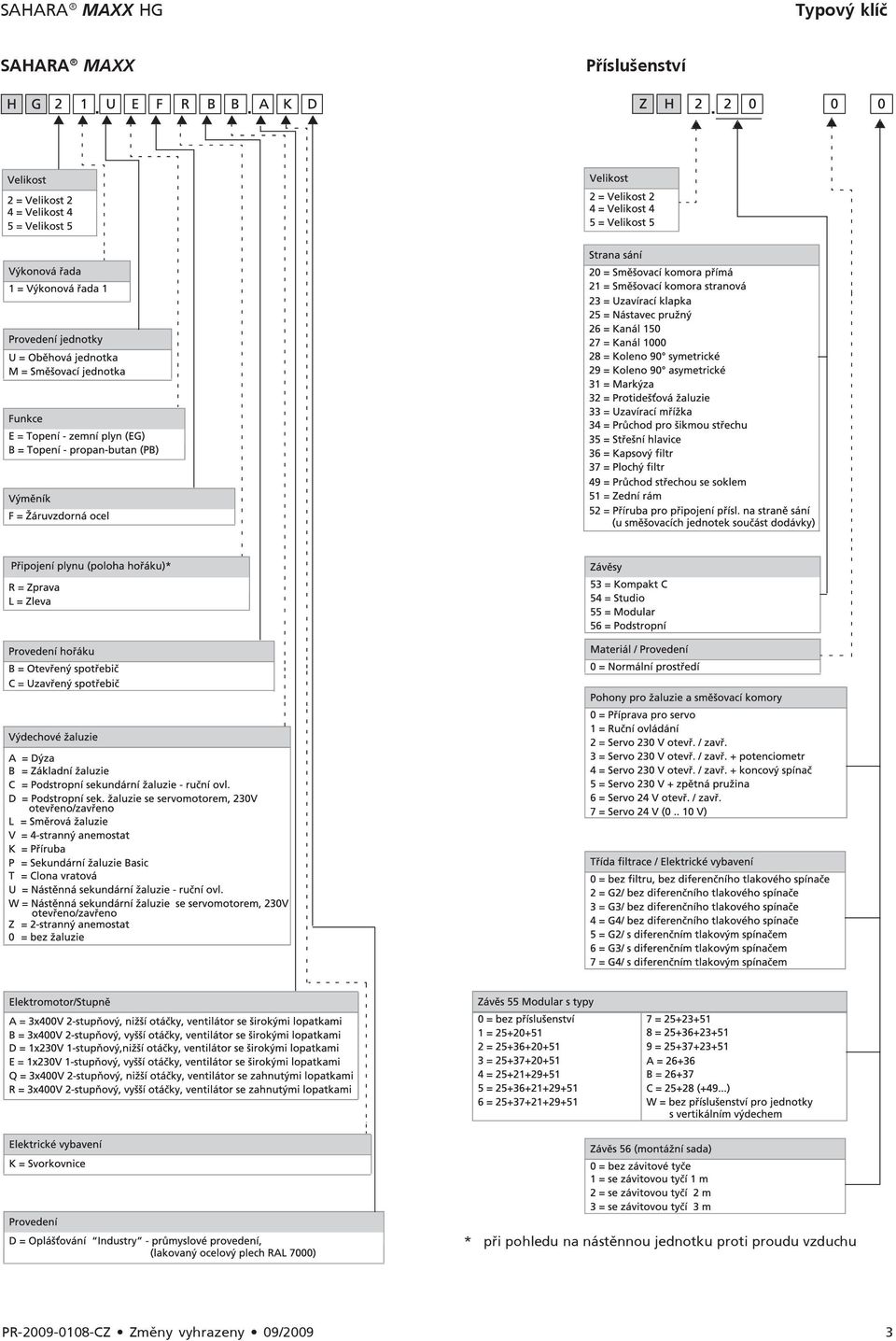

3 SAHARA MAXX HG Typový klíč SAHARA MAXX Příslušenství * při pohledu na nástěnnou jednotku proti proudu vzduchu PR CZ Změny vyhrazeny 09/2009 3

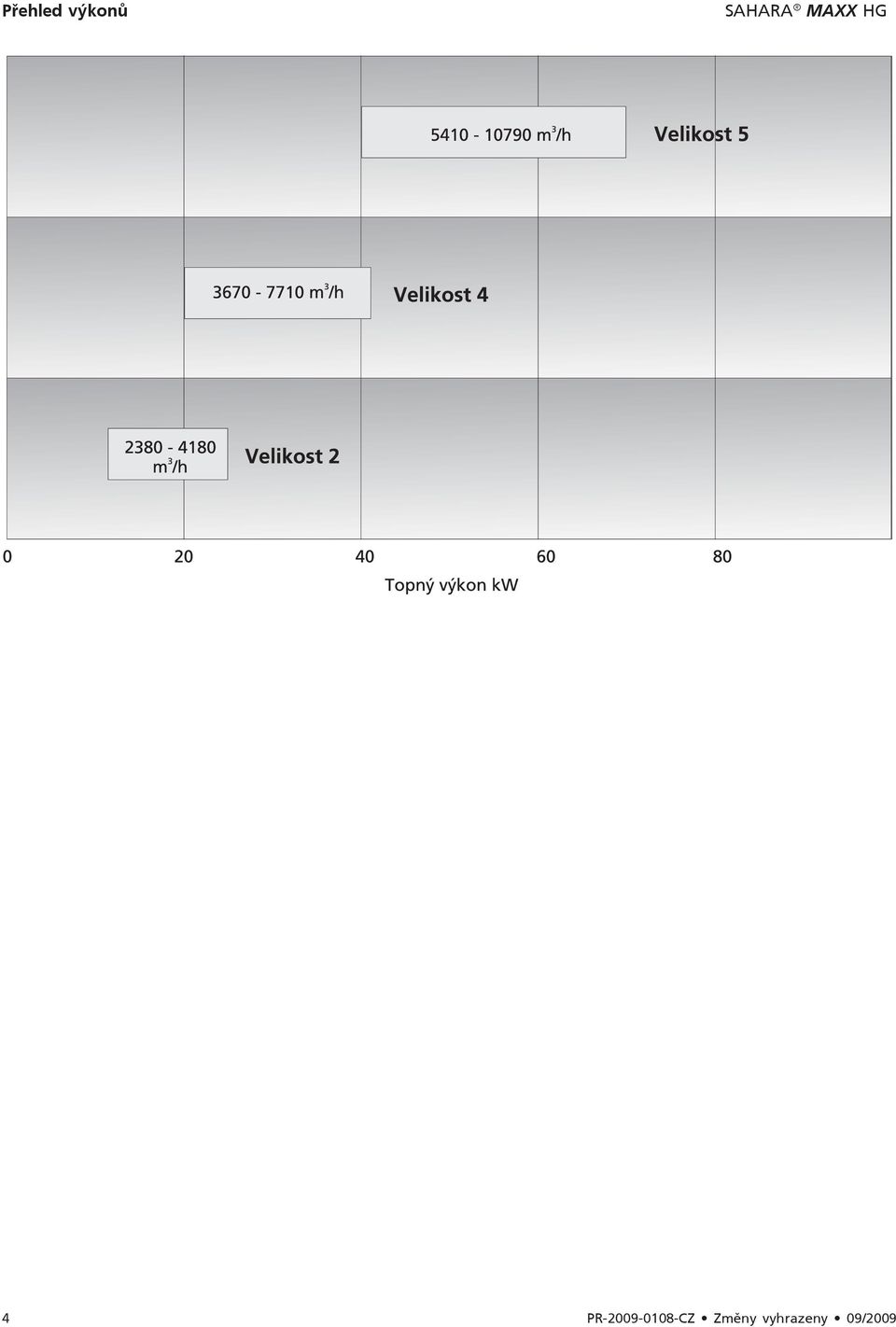

4 Přehled výkonů SAHARA MAXX HG 4 PR CZ Změny vyhrazeny 09/2009

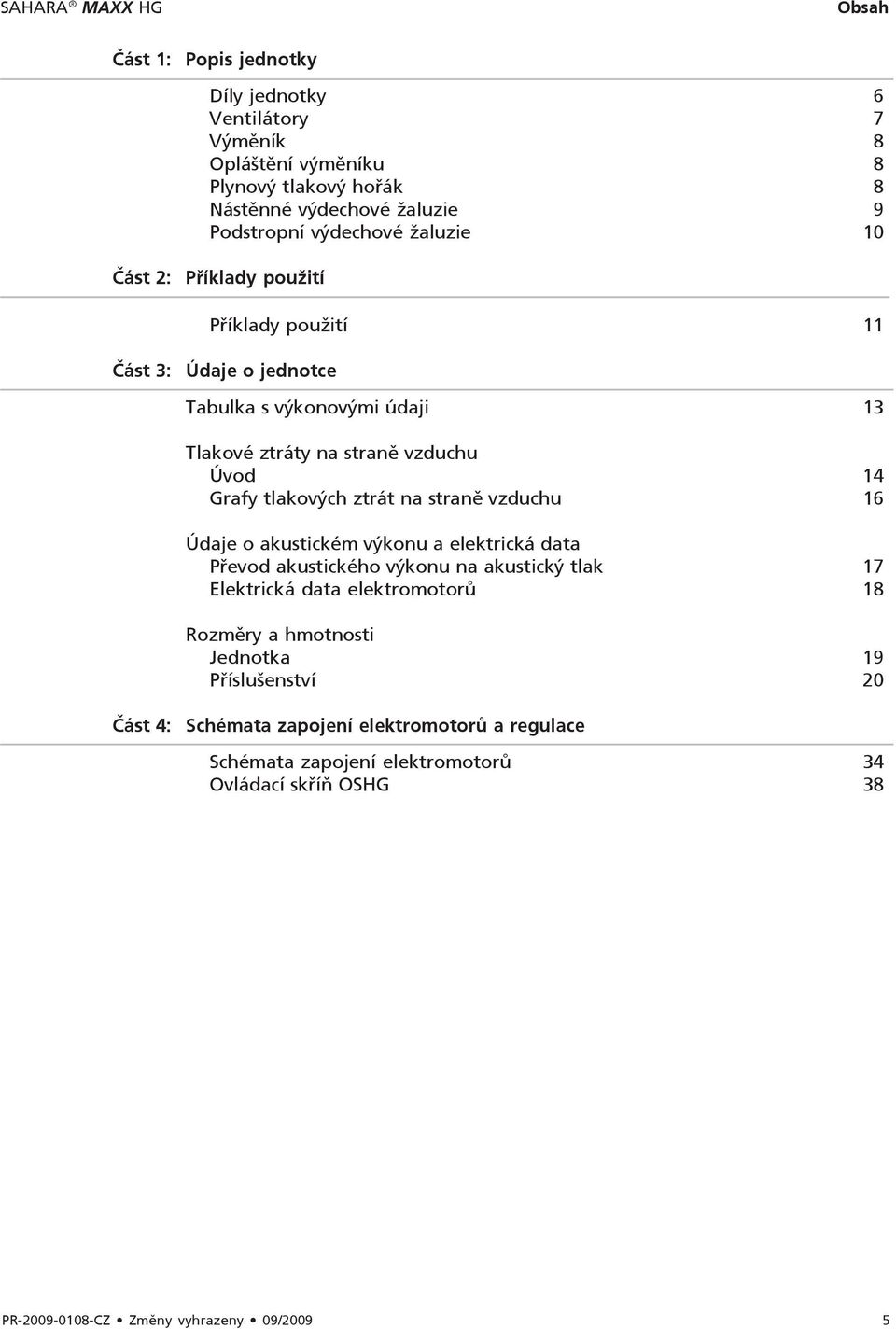

5 SAHARA MAXX HG Obsah Část 1: Popis jednotky Díly jednotky 6 Ventilátory 7 Výměník 8 Opláštění výměníku 8 Plynový tlakový hořák 8 Nástěnné výdechové žaluzie 9 Podstropní výdechové žaluzie 10 Část 2: Příklady použití Příklady použití 11 Část 3: Údaje o jednotce Tabulka s výkonovými údaji 13 Tlakové ztráty na straně vzduchu Úvod 14 Grafy tlakových ztrát na straně vzduchu 16 Údaje o akustickém výkonu a elektrická data Převod akustického výkonu na akustický tlak 17 Elektrická data elektromotorů 18 Rozměry a hmotnosti Jednotka 19 Příslušenství 20 Část 4: Schémata zapojení elektromotorů a regulace Schémata zapojení elektromotorů 34 Ovládací skříň OSHG 38 PR CZ Změny vyhrazeny 09/2009 5

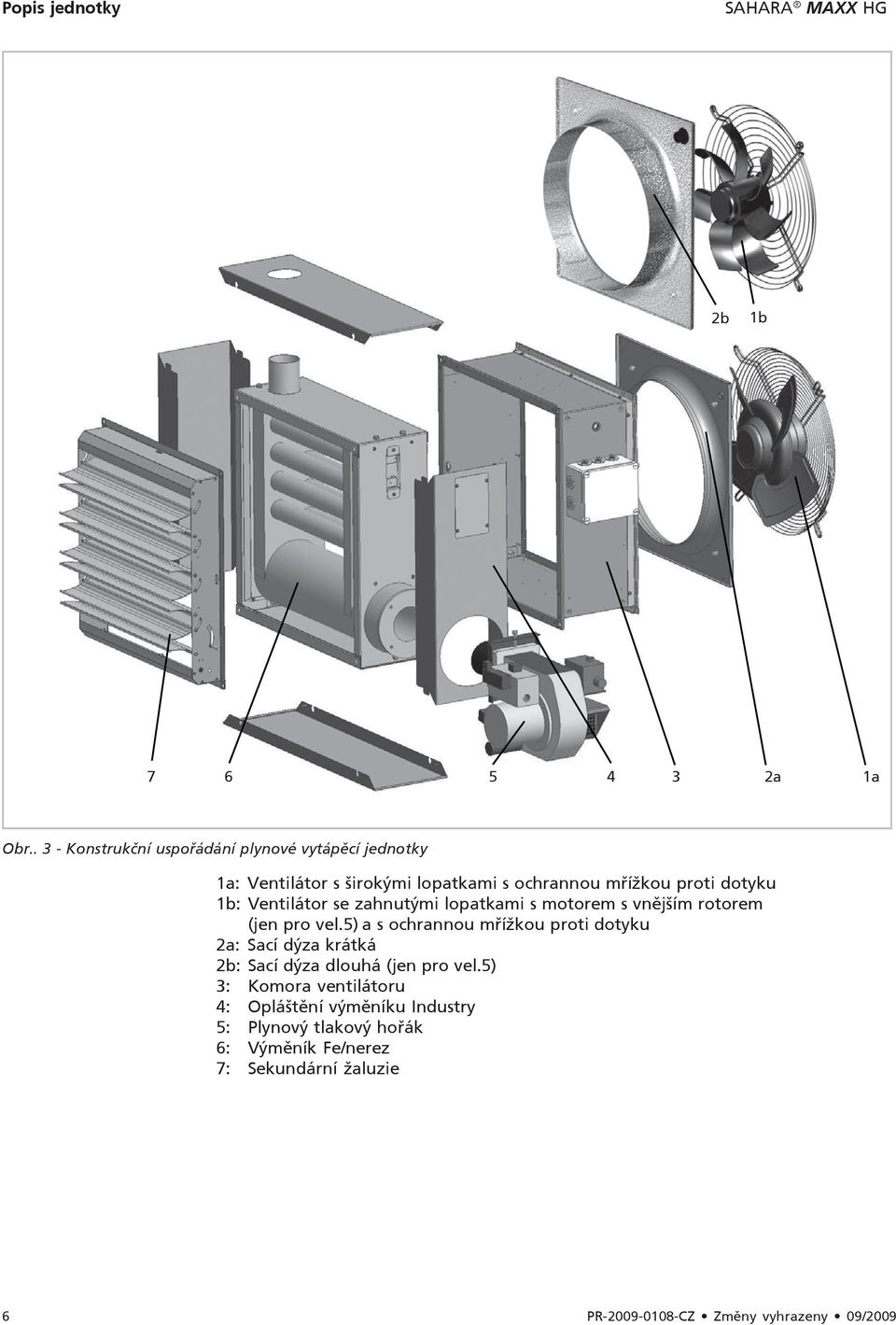

6 Popis jednotky SAHARA MAXX HG 2b 1b a 1a Obr Konstrukční uspořádání plynové vytápěcí jednotky 1a: Ventilátor s širokými lopatkami s ochrannou mřížkou proti dotyku 1b: Ventilátor se zahnutými lopatkami s motorem s vnějším rotorem (jen pro vel.5) a s ochrannou mřížkou proti dotyku 2a: Sací dýza krátká 2b: Sací dýza dlouhá (jen pro vel.5) 3: Komora ventilátoru 4: Opláštění výměníku Industry 5: Plynový tlakový hořák 6: Výměník Fe/nerez 7: Sekundární žaluzie 6 PR CZ Změny vyhrazeny 09/2009

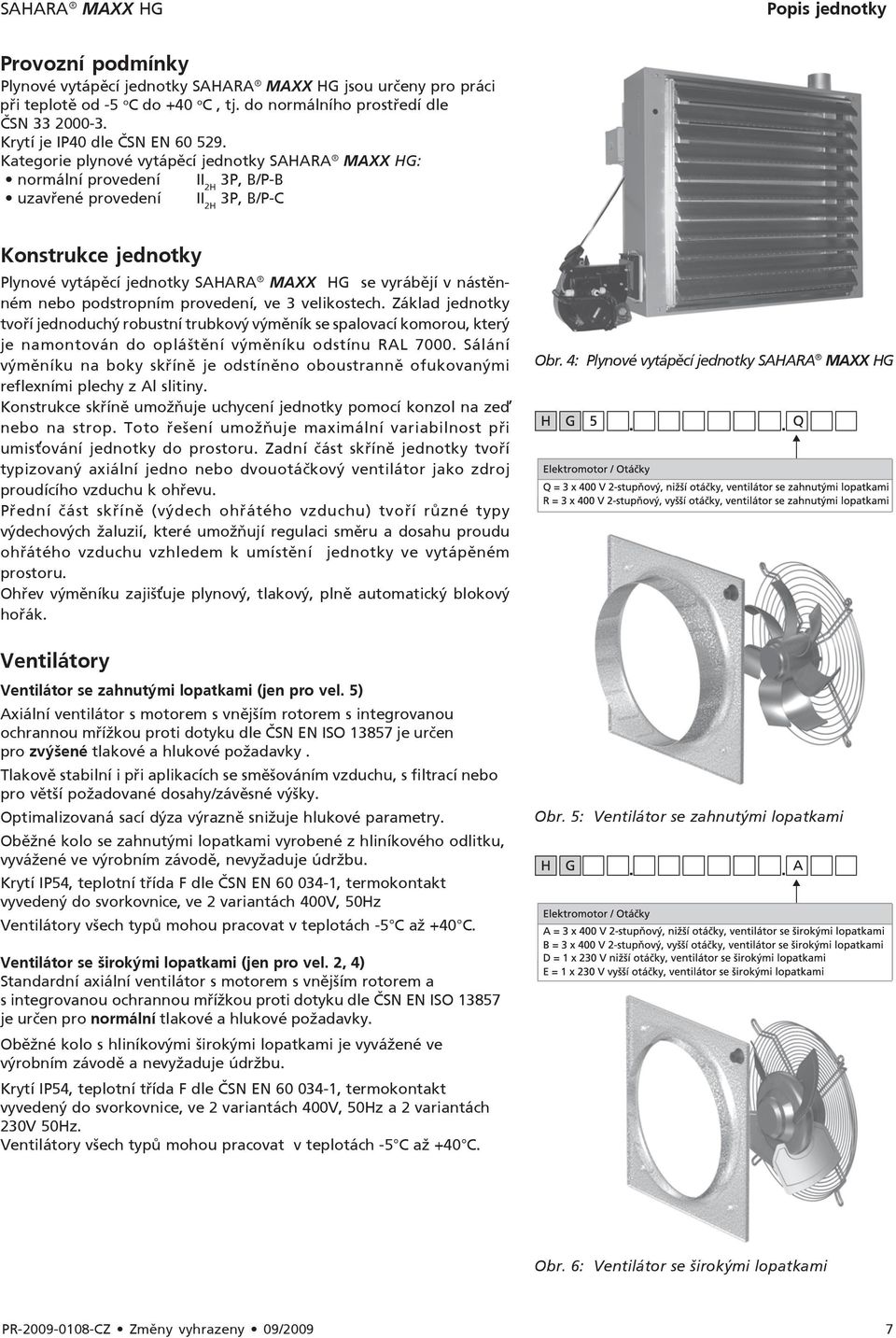

7 SAHARA MAXX HG Popis jednotky Provozní podmínky Plynové vytápěcí jednotky SAHARA MAXX HG jsou určeny pro práci při teplotě od -5 o C do +40 o C, tj. do normálního prostředí dle ČSN Krytí je IP40 dle ČSN EN Kategorie plynové vytápěcí jednotky SAHARA MAXX HG: normální provedení II 2H 3P, B/P-B uzavřené provedení II 2H 3P, B/P-C Konstrukce jednotky Plynové vytápěcí jednotky SAHARA MAXX HG se vyrábějí v nástěnném nebo podstropním provedení, ve 3 velikostech. Základ jednotky tvoří jednoduchý robustní trubkový výměník se spalovací komorou, který je namontován do opláštění výměníku odstínu RAL Sálání výměníku na boky skříně je odstíněno oboustranně ofukovanými reflexními plechy z Al slitiny. Konstrukce skříně umožňuje uchycení jednotky pomocí konzol na ze nebo na strop. Toto řešení umožňuje maximální variabilnost při umis ování jednotky do prostoru. Zadní část skříně jednotky tvoří typizovaný axiální jedno nebo dvouotáčkový ventilátor jako zdroj proudícího vzduchu k ohřevu. Přední část skříně (výdech ohřátého vzduchu) tvoří různé typy výdechových žaluzií, které umožňují regulaci směru a dosahu proudu ohřátého vzduchu vzhledem k umístění jednotky ve vytápěném prostoru. Ohřev výměníku zajiš uje plynový, tlakový, plně automatický blokový hořák. Ventilátory Ventilátor se zahnutými lopatkami (jen pro vel. 5) Axiální ventilátor s motorem s vnějším rotorem s integrovanou ochrannou mřížkou proti dotyku dle ČSN EN ISO je určen pro zvýšené tlakové a hlukové požadavky. Tlakově stabilní i při aplikacích se směšováním vzduchu, s filtrací nebo pro větší požadované dosahy/závěsné výšky. Optimalizovaná sací dýza výrazně snižuje hlukové parametry. Oběžné kolo se zahnutými lopatkami vyrobené z hliníkového odlitku, vyvážené ve výrobním závodě, nevyžaduje údržbu. Krytí IP54, teplotní třída F dle ČSN EN , termokontakt vyvedený do svorkovnice, ve 2 variantách 400V, 50Hz Ventilátory všech typů mohou pracovat v teplotách -5 C až +40 C. Obr. 4: Plynové vytápěcí jednotky SAHARA MAXX HG Obr. 5: Ventilátor se zahnutými lopatkami Ventilátor se širokými lopatkami (jen pro vel. 2, 4) Standardní axiální ventilátor s motorem s vnějším rotorem a s integrovanou ochrannou mřížkou proti dotyku dle ČSN EN ISO je určen pro normální tlakové a hlukové požadavky. Oběžné kolo s hliníkovými širokými lopatkami je vyvážené ve výrobním závodě a nevyžaduje údržbu. Krytí IP54, teplotní třída F dle ČSN EN , termokontakt vyvedený do svorkovnice, ve 2 variantách 400V, 50Hz a 2 variantách 230V 50Hz. Ventilátory všech typů mohou pracovat v teplotách -5 C až +40 C. Obr. 6: Ventilátor se širokými lopatkami PR CZ Změny vyhrazeny 09/2009 7

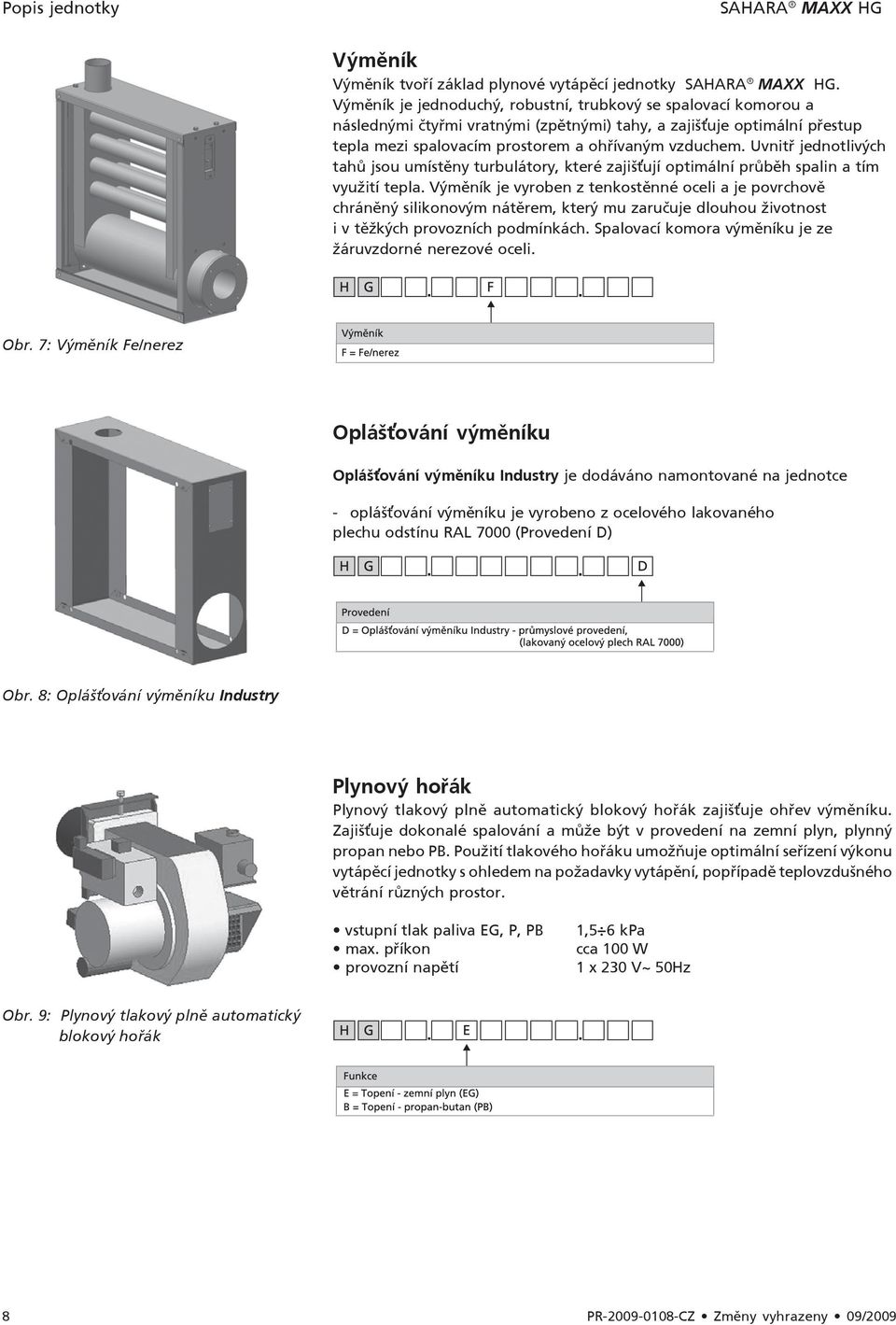

8 Popis jednotky SAHARA MAXX HG Výměník Výměník tvoří základ plynové vytápěcí jednotky SAHARA MAXX HG. Výměník je jednoduchý, robustní, trubkový se spalovací komorou a následnými čtyřmi vratnými (zpětnými) tahy, a zajiš uje optimální přestup tepla mezi spalovacím prostorem a ohřívaným vzduchem. Uvnitř jednotlivých tahů jsou umístěny turbulátory, které zajiš ují optimální průběh spalin a tím využití tepla. Výměník je vyroben z tenkostěnné oceli a je povrchově chráněný silikonovým nátěrem, který mu zaručuje dlouhou životnost i v těžkých provozních podmínkách. Spalovací komora výměníku je ze žáruvzdorné nerezové oceli. Obr. 7: Výměník Fe/nerez Opláš ování výměníku Opláš ování výměníku Industry je dodáváno namontované na jednotce - opláš ování výměníku je vyrobeno z ocelového lakovaného plechu odstínu RAL 7000 (Provedení D) Obr. 8: Opláš ování výměníku Industry Plynový hořák Plynový tlakový plně automatický blokový hořák zajiš uje ohřev výměníku. Zajiš uje dokonalé spalování a může být v provedení na zemní plyn, plynný propan nebo PB. Použití tlakového hořáku umožňuje optimální seřízení výkonu vytápěcí jednotky s ohledem na požadavky vytápění, popřípadě teplovzdušného větrání různých prostor. vstupní tlak paliva EG, P, PB max. příkon provozní napětí 1,5 6 kpa cca 100 W 1 x 230 V~ 50Hz Obr. 9: Plynový tlakový plně automatický blokový hořák 8 PR CZ Změny vyhrazeny 09/2009

9 SAHARA MAXX HG Popis jednotky Nástěnné výdechové žaluzie Sekundární žaluzie Sekundární žaluzie je vyvinutá a patentovaná společností GEA. Listy žaluzie jsou rozděleny do dvou vzájemně spojených sekcí. Obě sekce jsou propojeny tak, že umožňují zvyšovat výstupní rychlost vzduchu změnou vzájemné polohy profilů v sekcích. Přes otevřené profily mezi sekcemi se nasává po stranách podtlakem sekundární vzduch a mísí se s primárním proudem vzduchu. To umožňuje ve vzájemné závislosti měnit: 1. Rychlost proudu vzduchu 2. Teplotní gradient v proudu vzduchu 3. Množství sekundárního vzduchu 4. Neizotermický dosah proudu vzduchu do prostoru Výsledkem je 5-15% úspora energetických nákladů. Sekundární žaluzie existuje v těchto variantách: - ručně nastavitelná - motoricky nastavitelná (servopohon 230 V NAHORU/DOLŮ) Jejím použitím dochází k výrazně hospodárnějšímu provozu jednotky. Obr. 10: Sekundární žaluzie nástěnná Sekundární žaluzie Basic Levnější verzi (oproti sekundární žaluzii) představuje sekundární žaluzie Basic. Listy žaluzie jsou vyrobeny z hliníkových, pevných profilů a rozdělených do dvou různě nastavitelných sekcí. Rámeček žaluzie je vyroben z lakovaného ocelového plechu odstínu RAL Slouží ke zvýšení dosahu při konstantní výstupní rychlosti vzduchu. Bez problémů tak lze realizovat střední dosahy. Sekundární žaluzie Basic je dodávána jako ručně nastavitelná. Obr. 11: Sekundární žaluzie Basic Základní žaluzie Listy základní žaluzie jsou jednotlivě ručně nastavitelné a umožňují usměrňovat upravený vzduch do požadovaného místa. Listy včetně rámečku jsou vyrobeny z ocelového pozinkovaného plechu. Podstropní výdechové žaluzie Sekundární žaluzie Sekundární žaluzie vyvinutá a patentovaná společností GEA. Listy žaluzie jsou rozděleny do dvou vzájemně spojených sekcí. Obě sekce jsou propojeny tak, že umožňují zvyšovat výstupní rychlost vzduchu změnou vzájemné polohy profilů v sekcích. Přes otevřené profily mezi sekcemi se nasává po stranách podtlakem sekundární vzduch a mísí se s primárním proudem vzduchu. To umožňuje ve vzájemné závislosti měnit: 1. Rychlost proudu vzduchu 2. Teplotní gradient v proudu vzduchu 3. Množství sekundárního vzduchu 4. Neizotermický dosah proudu vzduchu do prostoru Výsledkem je 5-15% úspora energetických nákladů. Sekundární žaluzie existuje v těchto variantách: - ručně nastavitelná - motoricky nastavitelná (servopohon 230 V NAHORU/DOLŮ) - příprava pro montáž servopohonu ze strany stavby (nutno konzultovat s pracovníky GEA typ použitého servopohonu)! Obr. 12: Základní žaluzie Obr. 13: Sekundární žaluzie podstropní PR CZ Změny vyhrazeny 09/2009 9

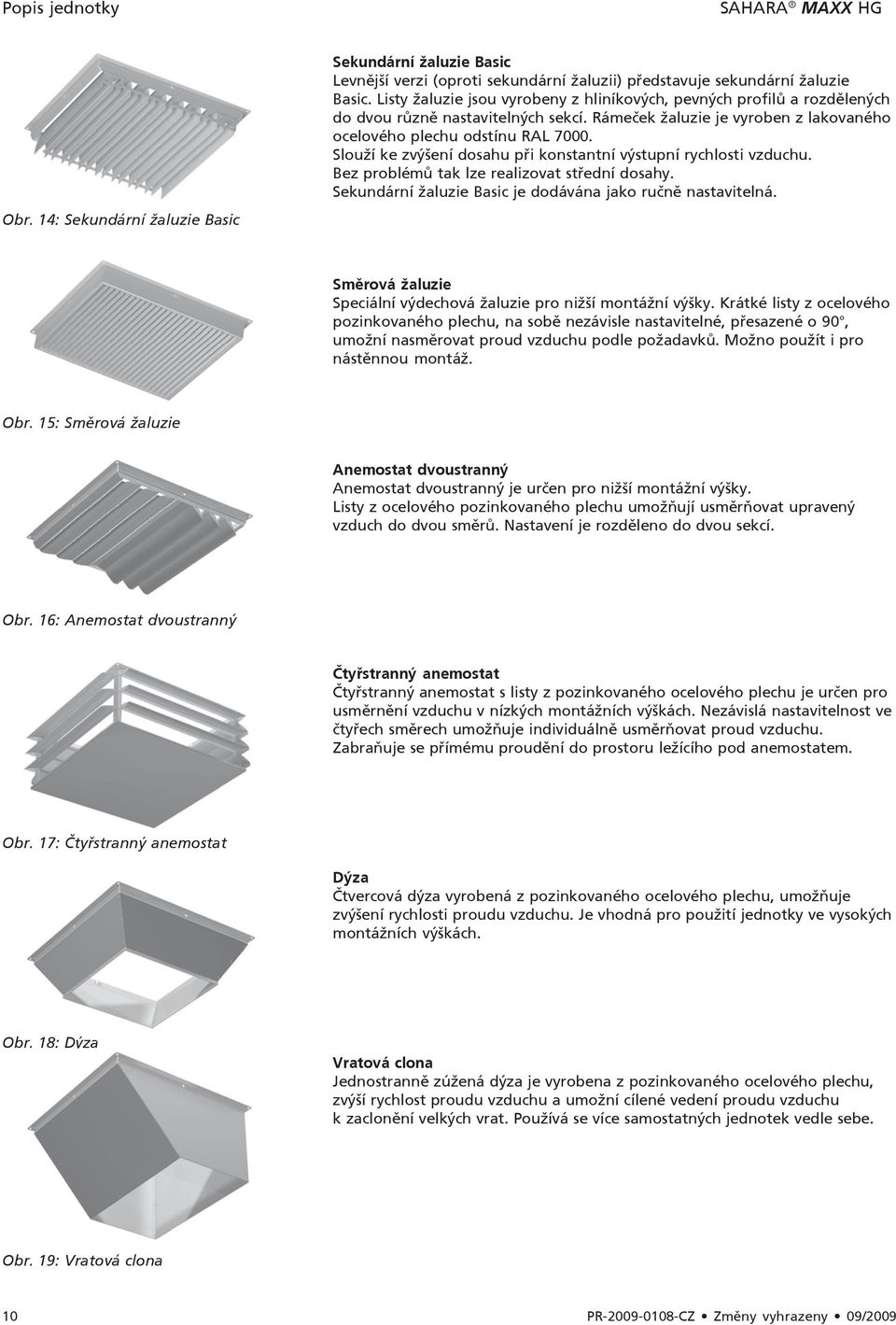

10 Popis jednotky SAHARA MAXX HG Obr. 14: Sekundární žaluzie Basic Sekundární žaluzie Basic Levnější verzi (oproti sekundární žaluzii) představuje sekundární žaluzie Basic. Listy žaluzie jsou vyrobeny z hliníkových, pevných profilů a rozdělených do dvou různě nastavitelných sekcí. Rámeček žaluzie je vyroben z lakovaného ocelového plechu odstínu RAL Slouží ke zvýšení dosahu při konstantní výstupní rychlosti vzduchu. Bez problémů tak lze realizovat střední dosahy. Sekundární žaluzie Basic je dodávána jako ručně nastavitelná. Směrová žaluzie Speciální výdechová žaluzie pro nižší montážní výšky. Krátké listy z ocelového pozinkovaného plechu, na sobě nezávisle nastavitelné, přesazené o 90, umožní nasměrovat proud vzduchu podle požadavků. Možno použít i pro nástěnnou montáž. Obr. 15: Směrová žaluzie Anemostat dvoustranný Anemostat dvoustranný je určen pro nižší montážní výšky. Listy z ocelového pozinkovaného plechu umožňují usměrňovat upravený vzduch do dvou směrů. Nastavení je rozděleno do dvou sekcí. Obr. 16: Anemostat dvoustranný Čtyřstranný anemostat Čtyřstranný anemostat s listy z pozinkovaného ocelového plechu je určen pro usměrnění vzduchu v nízkých montážních výškách. Nezávislá nastavitelnost ve čtyřech směrech umožňuje individuálně usměrňovat proud vzduchu. Zabraňuje se přímému proudění do prostoru ležícího pod anemostatem. Obr. 17: Čtyřstranný anemostat Dýza Čtvercová dýza vyrobená z pozinkovaného ocelového plechu, umožňuje zvýšení rychlosti proudu vzduchu. Je vhodná pro použití jednotky ve vysokých montážních výškách. Obr. 18: Dýza Vratová clona Jednostranně zúžená dýza je vyrobena z pozinkovaného ocelového plechu, zvýší rychlost proudu vzduchu a umožní cílené vedení proudu vzduchu k zaclonění velkých vrat. Používá se více samostatných jednotek vedle sebe. Obr. 19: Vratová clona 10 PR CZ Změny vyhrazeny 09/2009

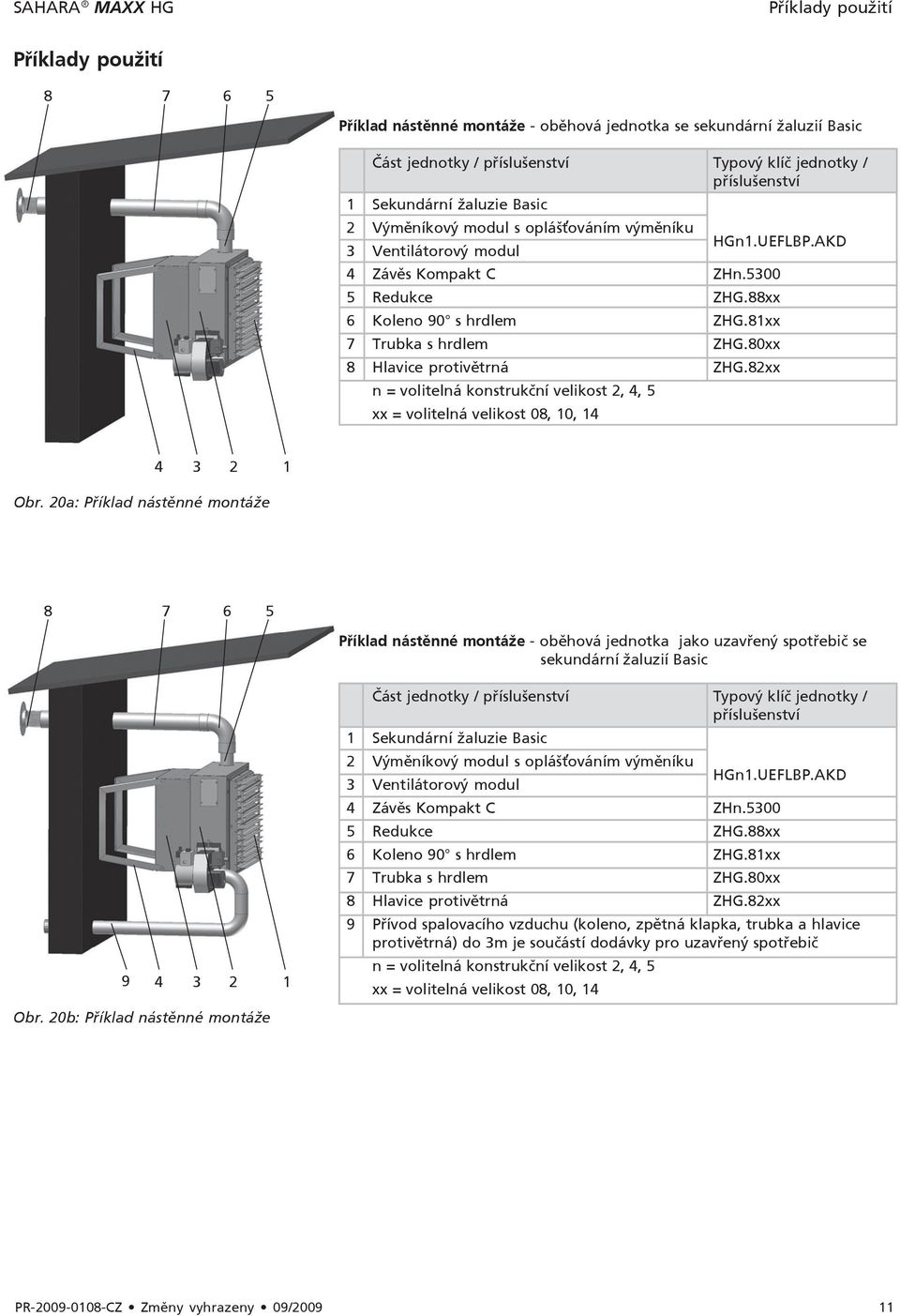

11 SAHARA MAXX HG Příklady použití Příklady použití Příklad nástěnné montáže - oběhová jednotka se sekundární žaluzií Basic Část jednotky / příslušenství Typový klíč jednotky / příslušenství 1 Sekundární žaluzie Basic 2 Výměníkový modul s opláš ováním výměníku HGn1.UEFLBP.AKD 3 Ventilátorový modul 4 Závěs Kompakt C ZHn Redukce ZHG.88xx 6 Koleno 90 s hrdlem ZHG.81xx 7 Trubka s hrdlem ZHG.80xx 8 Hlavice protivětrná ZHG.82xx n = volitelná konstrukční velikost 2, 4, 5 xx = volitelná velikost 08, 10, Obr. 20a: Příklad nástěnné montáže Příklad nástěnné montáže - oběhová jednotka jako uzavřený spotřebič se sekundární žaluzií Basic Obr. 20b: Příklad nástěnné montáže 4 Část jednotky / příslušenství Typový klíč jednotky / příslušenství 1 Sekundární žaluzie Basic 2 Výměníkový modul s opláš ováním výměníku HGn1.UEFLBP.AKD 3 Ventilátorový modul 4 Závěs Kompakt C ZHn Redukce ZHG.88xx 6 Koleno 90 s hrdlem ZHG.81xx 7 Trubka s hrdlem ZHG.80xx 8 Hlavice protivětrná ZHG.82xx 9 Přívod spalovacího vzduchu (koleno, zpětná klapka, trubka a hlavice protivětrná) do 3m je součástí dodávky pro uzavřený spotřebič n = volitelná konstrukční velikost 2, 4, 5 xx = volitelná velikost 08, 10, 14 PR CZ Změny vyhrazeny 09/

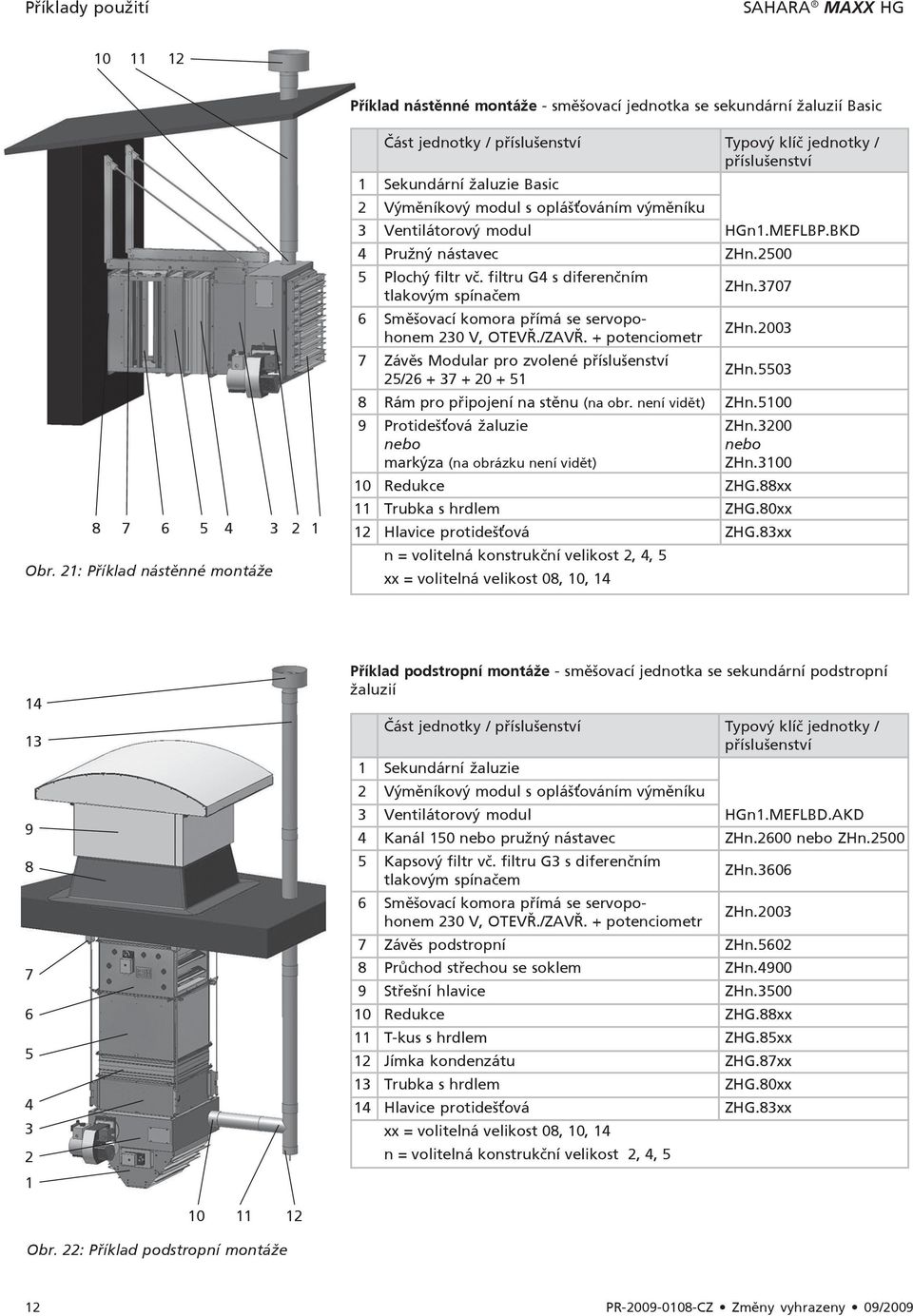

12 Příklady použití SAHARA MAXX HG Obr. 21: Příklad nástěnné montáže 1 Příklad nástěnné montáže - směšovací jednotka se sekundární žaluzií Basic Část jednotky / příslušenství Typový klíč jednotky / příslušenství 1 Sekundární žaluzie Basic 2 Výměníkový modul s opláš ováním výměníku 3 Ventilátorový modul HGn1.MEFLBP.BKD 4 Pružný nástavec ZHn Plochý filtr vč. filtru G4 s diferenčním tlakovým spínačem ZHn Směšovací komora přímá se servopohonem 230 V, OTEVŘ./ZAVŘ. + potenciometr ZHn Závěs Modular pro zvolené příslušenství 25/ ZHn Rám pro připojení na stěnu (na obr. není vidět) ZHn Protideš ová žaluzie ZHn.3200 nebo nebo markýza (na obrázku není vidět) ZHn Redukce ZHG.88xx 11 Trubka s hrdlem ZHG.80xx 12 Hlavice protideš ová ZHG.83xx n = volitelná konstrukční velikost 2, 4, 5 xx = volitelná velikost 08, 10, Příklad podstropní montáže - směšovací jednotka se sekundární podstropní žaluzií Část jednotky / příslušenství Typový klíč jednotky / příslušenství 1 Sekundární žaluzie 2 Výměníkový modul s opláš ováním výměníku 3 Ventilátorový modul HGn1.MEFLBD.AKD 4 Kanál 150 nebo pružný nástavec ZHn.2600 nebo ZHn Kapsový filtr vč. filtru G3 s diferenčním tlakovým spínačem ZHn Směšovací komora přímá se servopohonem 230 V, OTEVŘ./ZAVŘ. + potenciometr ZHn Závěs podstropní ZHn Průchod střechou se soklem ZHn Střešní hlavice ZHn Redukce ZHG.88xx 11 T-kus s hrdlem ZHG.85xx 12 Jímka kondenzátu ZHG.87xx 13 Trubka s hrdlem ZHG.80xx 14 Hlavice protideš ová ZHG.83xx xx = volitelná velikost 08, 10, 14 n = volitelná konstrukční velikost 2, 4, Obr. 22: Příklad podstropní montáže 12 PR CZ Změny vyhrazeny 09/2009

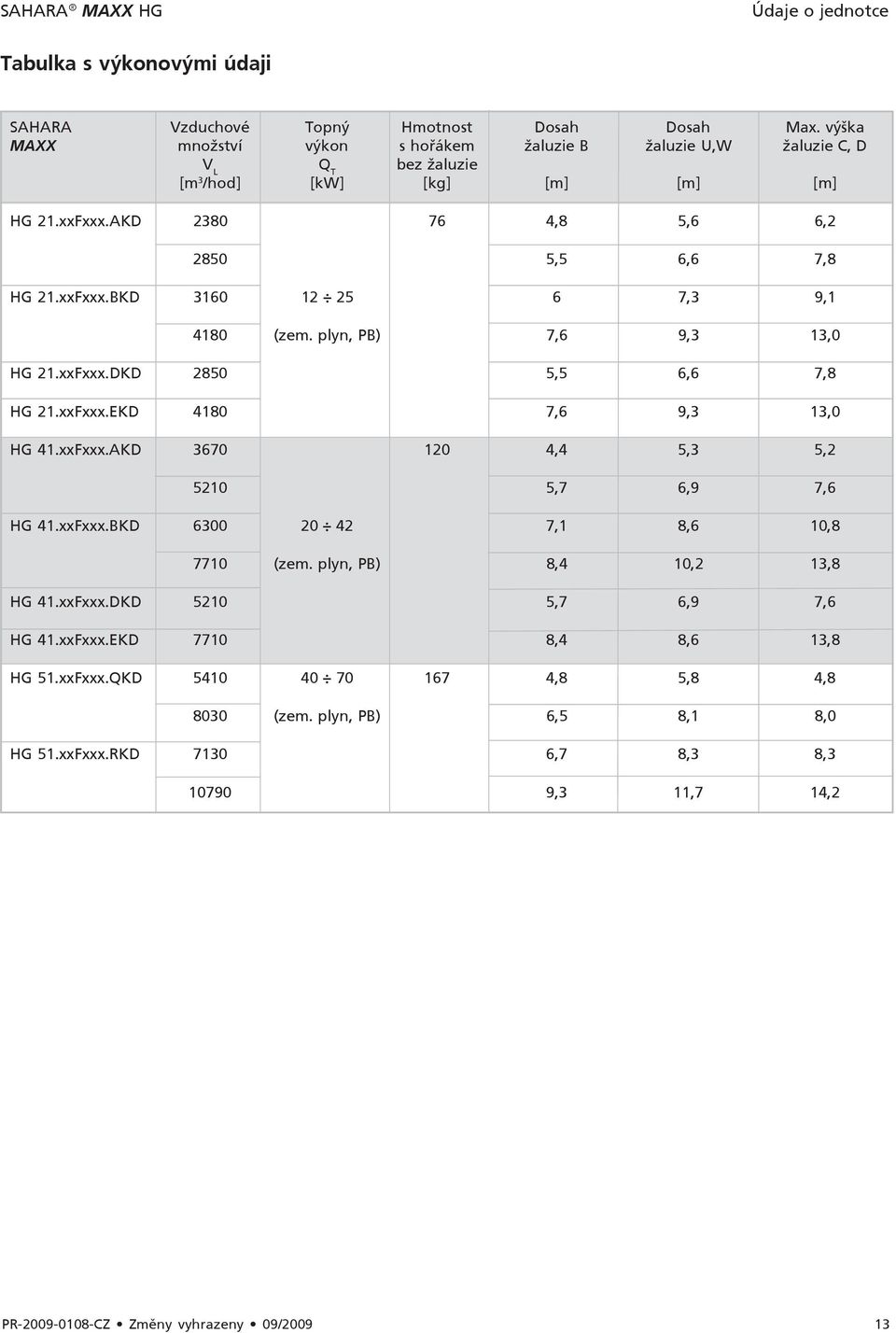

13 SAHARA MAXX HG Údaje o jednotce Tabulka s výkonovými údaji SAHARA Vzduchové Topný Hmotnost Dosah Dosah Max. výška MAXX množství výkon s hořákem žaluzie B žaluzie U,W žaluzie C, D V L Q T bez žaluzie [m 3 /hod] [kw] [kg] [m] [m] [m] HG 21.xxFxxx.AKD ,8 5,6 6, ,5 6,6 7,8 HG 21.xxFxxx.BKD ,3 9, (zem. plyn, PB) 7,6 9,3 13,0 HG 21.xxFxxx.DKD ,5 6,6 7,8 HG 21.xxFxxx.EKD ,6 9,3 13,0 HG 41.xxFxxx.AKD ,4 5,3 5, ,7 6,9 7,6 HG 41.xxFxxx.BKD ,1 8,6 10, (zem. plyn, PB) 8,4 10,2 13,8 HG 41.xxFxxx.DKD ,7 6,9 7,6 HG 41.xxFxxx.EKD ,4 8,6 13,8 HG 51.xxFxxx.QKD ,8 5,8 4, (zem. plyn, PB) 6,5 8,1 8,0 HG 51.xxFxxx.RKD ,7 8,3 8, ,3 11,7 14,2 PR CZ Změny vyhrazeny 09/

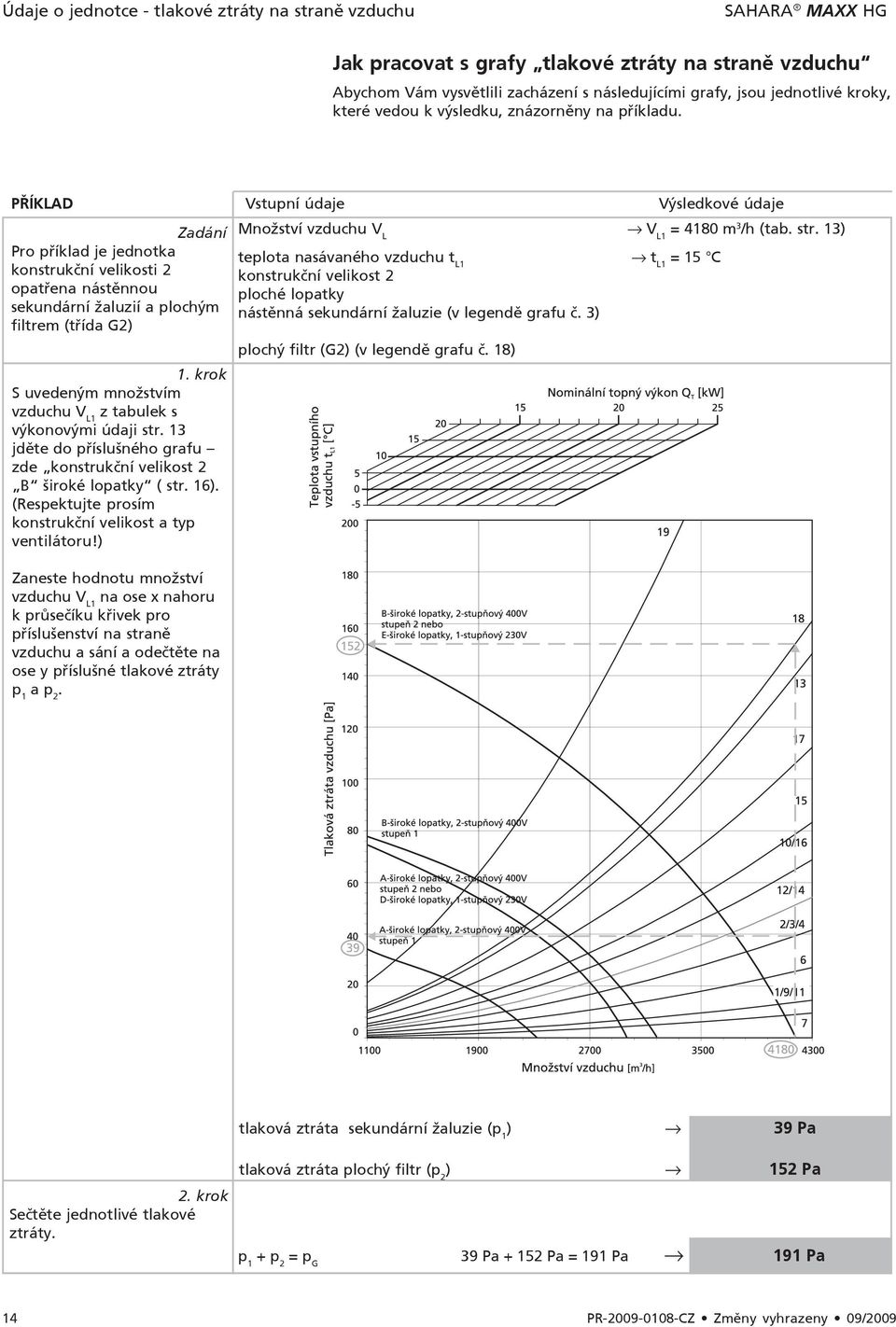

14 Údaje o jednotce - tlakové ztráty na straně vzduchu SAHARA MAXX HG Jak pracovat s grafy tlakové ztráty na straně vzduchu Abychom Vám vysvětlili zacházení s následujícími grafy, jsou jednotlivé kroky, které vedou k výsledku, znázorněny na příkladu. PŘÍKLAD Vstupní údaje Výsledkové údaje Množství vzduchu V L V L1 = 4180 m 3 /h (tab. str. 13) Zadání Pro příklad je jednotka konstrukční velikosti 2 opatřena nástěnnou sekundární žaluzií a plochým filtrem (třída G2) 1. krok S uvedeným množstvím vzduchu V L1 z tabulek s výkonovými údaji str. 13 jděte do příslušného grafu zde konstrukční velikost 2 B široké lopatky ( str. 16). (Respektujte prosím konstrukční velikost a typ ventilátoru!) Zaneste hodnotu množství vzduchu V L1 na ose x nahoru k průsečíku křivek pro příslušenství na straně vzduchu a sání a odečtěte na ose y příslušné tlakové ztráty p 1 a p 2. teplota nasávaného vzduchu t L1 t L1 = 15 C konstrukční velikost 2 ploché lopatky nástěnná sekundární žaluzie (v legendě grafu č. 3) plochý filtr (G2) (v legendě grafu č. 18) tlaková ztráta sekundární žaluzie (p 1 ) 39 Pa 2. krok Sečtěte jednotlivé tlakové ztráty. tlaková ztráta plochý filtr (p 2 ) 152 Pa p 1 + p 2 = p G 39 Pa Pa = 191 Pa 191 Pa 14 PR CZ Změny vyhrazeny 09/2009

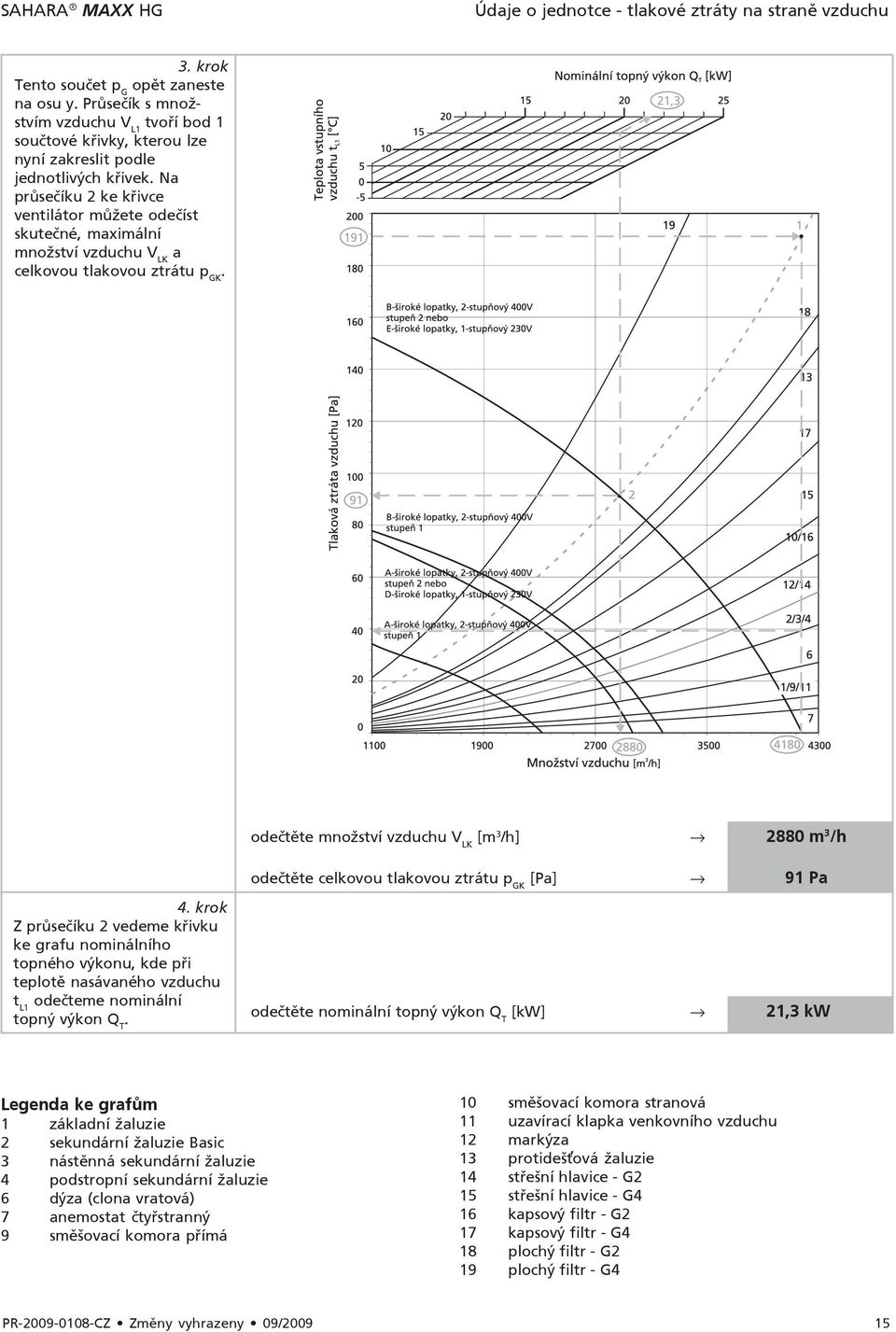

15 SAHARA MAXX HG Údaje o jednotce - tlakové ztráty na straně vzduchu 3. krok Tento součet p G opět zaneste na osu y. Průsečík s množstvím vzduchu V L1 tvoří bod 1 součtové křivky, kterou lze nyní zakreslit podle jednotlivých křivek. Na průsečíku 2 ke křivce ventilátor můžete odečíst skutečné, maximální množství vzduchu V LK a celkovou tlakovou ztrátu p GK. odečtěte množství vzduchu V LK [m 3 /h] 2880 m 3 /h odečtěte celkovou tlakovou ztrátu p GK [Pa] 91 Pa 4. krok Z průsečíku 2 vedeme křivku ke grafu nominálního topného výkonu, kde při teplotě nasávaného vzduchu t L1 odečteme nominální topný výkon Q T. odečtěte nominální topný výkon Q T [kw] 21,3 kw Legenda ke grafům 1 základní žaluzie 2 sekundární žaluzie Basic 3 nástěnná sekundární žaluzie 4 podstropní sekundární žaluzie 6 dýza (clona vratová) 7 anemostat čtyřstranný 9 směšovací komora přímá 10 směšovací komora stranová 11 uzavírací klapka venkovního vzduchu 12 markýza 13 protideš ová žaluzie 14 střešní hlavice - G2 15 střešní hlavice - G4 16 kapsový filtr - G2 17 kapsový filtr - G4 18 plochý filtr - G2 19 plochý filtr - G4 PR CZ Změny vyhrazeny 09/

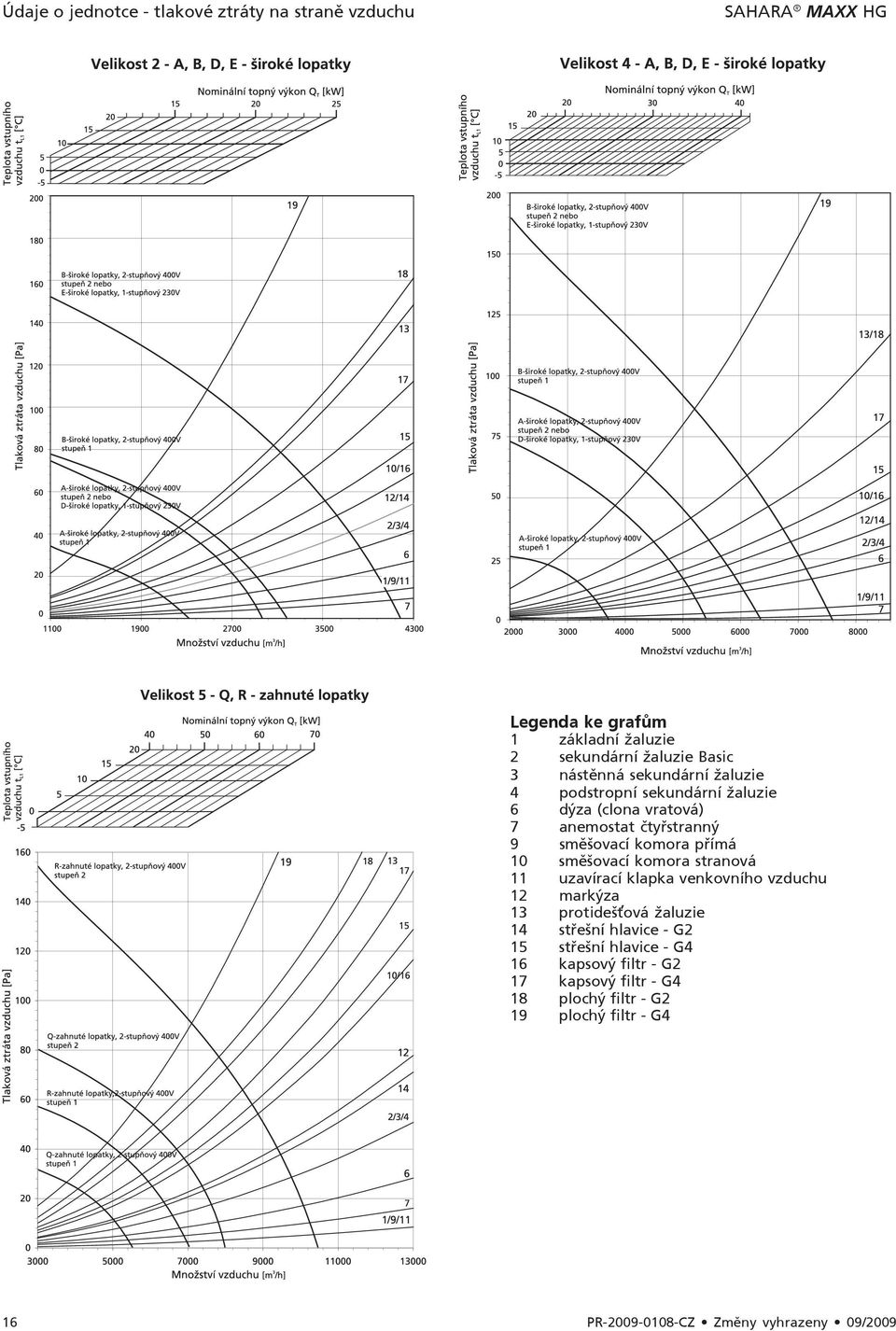

16 Údaje o jednotce - tlakové ztráty na straně vzduchu SAHARA MAXX HG Legenda ke grafům 1 základní žaluzie 2 sekundární žaluzie Basic 3 nástěnná sekundární žaluzie 4 podstropní sekundární žaluzie 6 dýza (clona vratová) 7 anemostat čtyřstranný 9 směšovací komora přímá 10 směšovací komora stranová 11 uzavírací klapka venkovního vzduchu 12 markýza 13 protideš ová žaluzie 14 střešní hlavice - G2 15 střešní hlavice - G4 16 kapsový filtr - G2 17 kapsový filtr - G4 18 plochý filtr - G2 19 plochý filtr - G4 16 PR CZ Změny vyhrazeny 09/2009

17 SAHARA MAXX HG Převod akustického výkonu na akustický tlak Převod akustického výkonu na akustický tlak Vyzařování ze zdroje hluku bez odrazu Plné vyzařování Poloviční vyzařování Vyzařování v jedné čtvrtině pouze teorie praxe Činitel směrovosti 1 Činitel směrovosti 2 Činitel směrovosti 3 Příklad velikost 2 - široké lopatky A 65 db(a) Akustický výkon Poloviční vyzařování -22 db Vzdálenost 5m 43 db(a) Akustický tlak Příklad velikost 2 - široké lopatky A 65 db(a) Akustický výkon Vyzařování v jedné čtvrtině -19 db Vzdálenost 5m 46 db(a) Akustický tlak PR CZ Změny vyhrazeny 09/

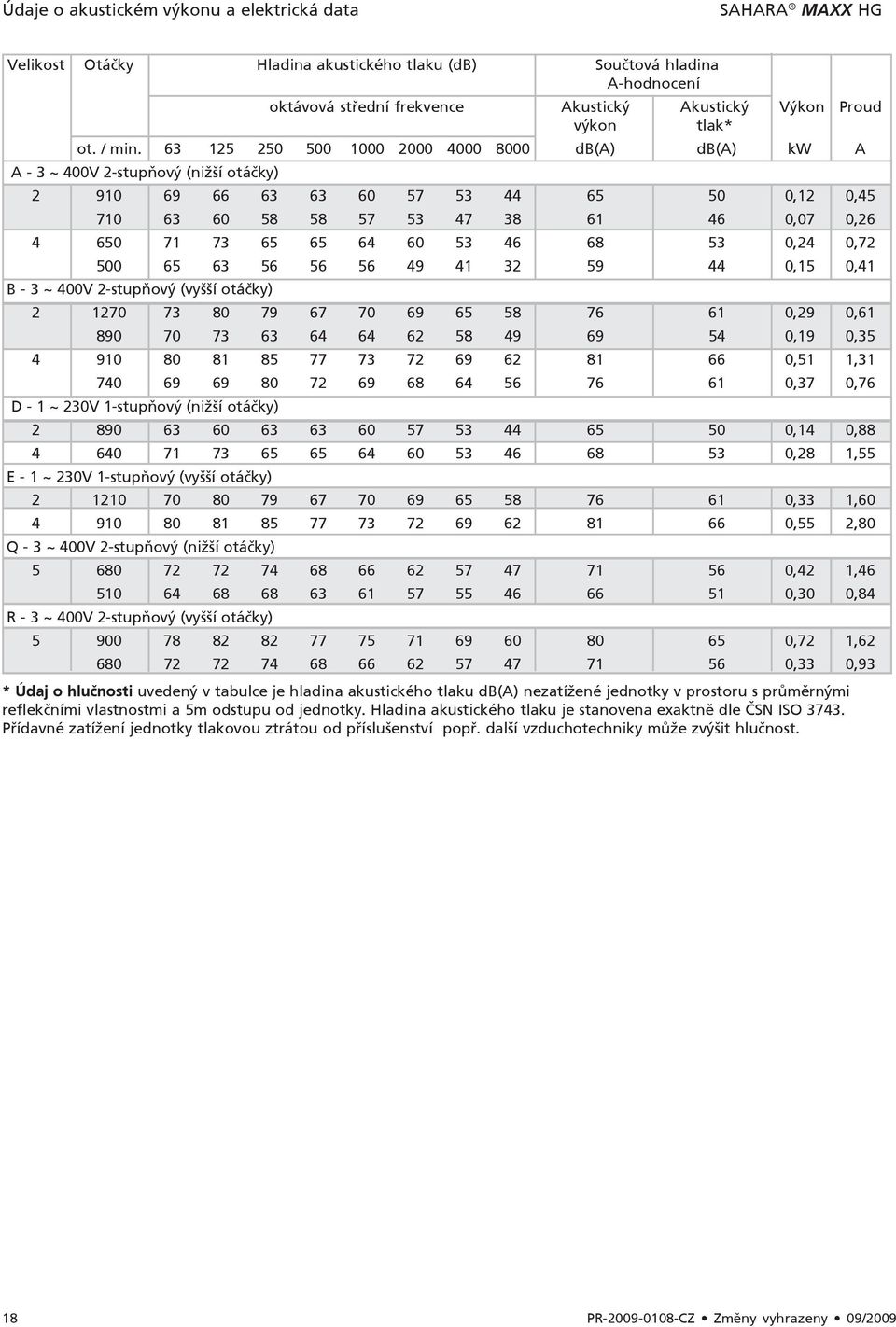

18 Údaje o akustickém výkonu a elektrická data SAHARA MAXX HG Velikost Otáčky Hladina akustického tlaku (db) Součtová hladina A-hodnocení oktávová střední frekvence Akustický Akustický Výkon Proud výkon tlak* ot. / min db(a) db(a) kw A A - 3 ~ 400V 2-stupňový (nižší otáčky) ,12 0, ,07 0, ,24 0, ,15 0,41 B - 3 ~ 400V 2-stupňový (vyšší otáčky) ,29 0, ,19 0, ,51 1, ,37 0,76 D - 1 ~ 230V 1-stupňový (nižší otáčky) ,14 0, ,28 1,55 E - 1 ~ 230V 1-stupňový (vyšší otáčky) ,33 1, ,55 2,80 Q - 3 ~ 400V 2-stupňový (nižší otáčky) ,42 1, ,30 0,84 R - 3 ~ 400V 2-stupňový (vyšší otáčky) ,72 1, ,33 0,93 * Údaj o hlučnosti uvedený v tabulce je hladina akustického tlaku db(a) nezatížené jednotky v prostoru s průměrnými reflekčními vlastnostmi a 5m odstupu od jednotky. Hladina akustického tlaku je stanovena exaktně dle ČSN ISO Přídavné zatížení jednotky tlakovou ztrátou od příslušenství popř. další vzduchotechniky může zvýšit hlučnost. 18 PR CZ Změny vyhrazeny 09/2009

19 SAHARA MAXX HG Údaje o jednotce - rozměry Rozměry jednotky Provedení Industry Obr.23: Rozměry základní jednotky Rozměr / A B C D E F (pro ventilátor se širokými lopatkami) F (pro ventilátor se zahnutými lopatkami) G H J K L M N PR CZ Změny vyhrazeny 09/

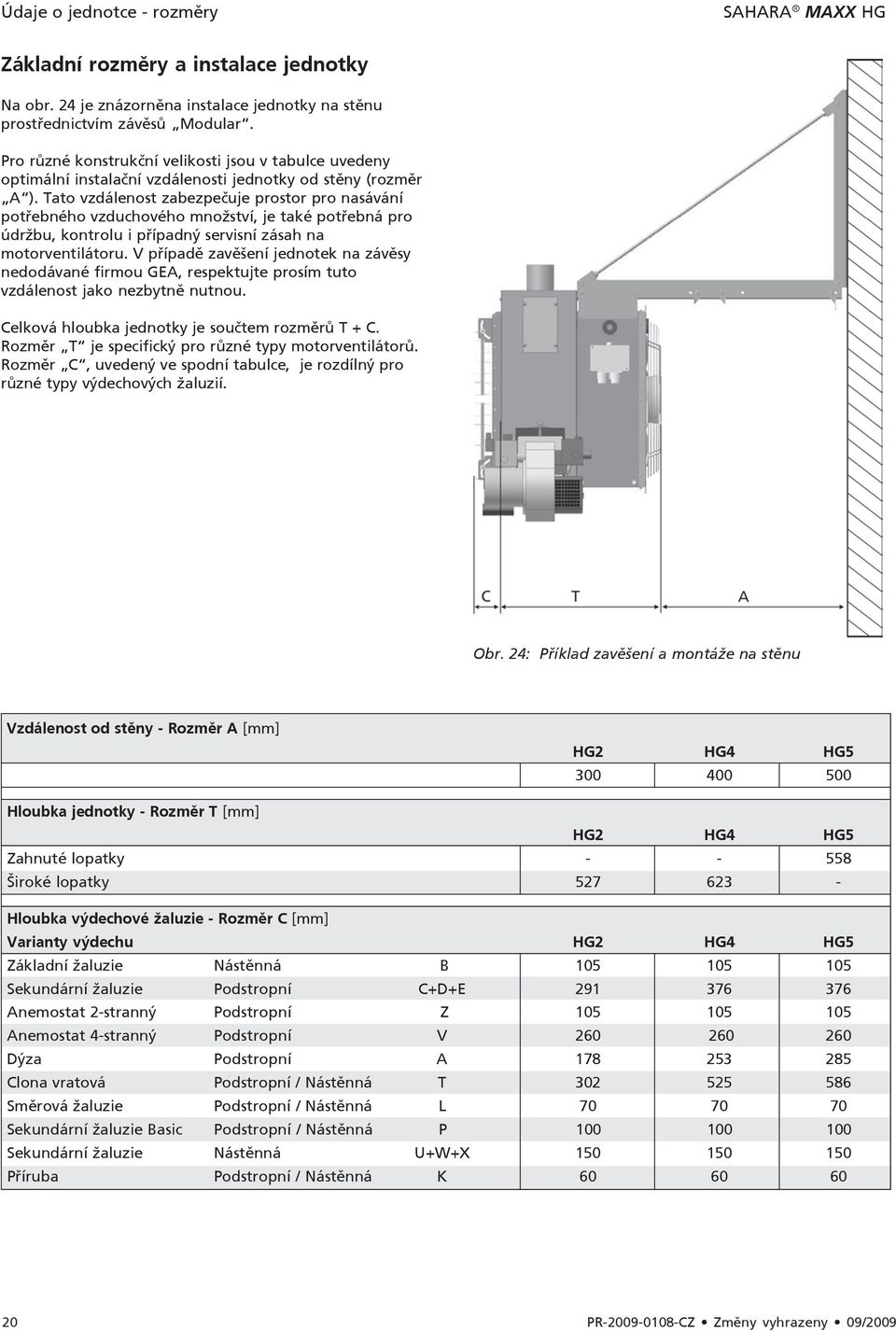

20 Údaje o jednotce - rozměry SAHARA MAXX HG Základní rozměry a instalace jednotky Na obr. 24 je znázorněna instalace jednotky na stěnu prostřednictvím závěsů Modular. Pro různé konstrukční velikosti jsou v tabulce uvedeny optimální instalační vzdálenosti jednotky od stěny (rozměr A ). Tato vzdálenost zabezpečuje prostor pro nasávání potřebného vzduchového množství, je také potřebná pro údržbu, kontrolu i případný servisní zásah na motorventilátoru. V případě zavěšení jednotek na závěsy nedodávané firmou GEA, respektujte prosím tuto vzdálenost jako nezbytně nutnou. Celková hloubka jednotky je součtem rozměrů T + C. Rozměr T je specifický pro různé typy motorventilátorů. Rozměr C, uvedený ve spodní tabulce, je rozdílný pro různé typy výdechových žaluzií. Obr. 24: Příklad zavěšení a montáže na stěnu Vzdálenost od stěny - Rozměr A [mm] HG2 HG4 HG Hloubka jednotky - Rozměr T [mm] HG2 HG4 HG5 Zahnuté lopatky Široké lopatky Hloubka výdechové žaluzie - Rozměr C [mm] Varianty výdechu HG2 HG4 HG5 Základní žaluzie Nástěnná B Sekundární žaluzie Podstropní C+D+E Anemostat 2-stranný Podstropní Z Anemostat 4-stranný Podstropní V Dýza Podstropní A Clona vratová Podstropní / Nástěnná T Směrová žaluzie Podstropní / Nástěnná L Sekundární žaluzie Basic Podstropní / Nástěnná P Sekundární žaluzie Nástěnná U+W+X Příruba Podstropní / Nástěnná K PR CZ Změny vyhrazeny 09/2009

21 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti Nástěnné výdechové žaluzie Sekundární žaluzie k přizpůsobení výstupní rychlosti a dosahu vydechovaného vzduchu H G. U. - ručně nastavitelná H G. W. - motoricky nastavitelná (servopohon 230 V NAHORU/DOLŮ) průměr hřídele = 15,5mm Obr. 25: Sekundární žaluzie - nástěnné provedení H G. X. - servopohon je dodávkou stavby, hřídel = 15,5 mm B (mm) Hmotnost (kg) 8,9 17,7 22,5 Sekundární žaluzie Basic z hliníkových profilů na usměrňování vzduchu; ke zvýšení výstupní rychlosti a dosahu vydechovaného vzduchu H G. P. ručně nastavitelná, samosvorná Obr. 26: Sekundární žaluzie Basic B (mm) Hmotnost (kg) 7,8 16,4 21 PR CZ Změny vyhrazeny 09/

22 Údaje o jednotce - rozměry a hmotnosti SAHARA MAXX HG Základní žaluzie nastavitelná, samosvorná pro nastavení směru proudu vydechovaného vzduchu H G. B. ručně nastavitelná, samosvorná B (mm) Hmotnost (kg) 3,6 8 10,8 Obr. 27: Základní žaluzie - nástěnné provedení Příruba je určena k napojení krátkého vzduchového kanálu přímo na výdech vytápěcí jednotky. Umožňuje např. umístění jednotky za stěnu, do jiného prostoru. H G. K. použití pro výdech B (mm) Hmotnost (kg) 2,5 3,8 4,4 Obr. 28: Ukončovací příruba výdechu 22 PR CZ Změny vyhrazeny 09/2009

23 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti Podstropní výdechové žaluzie Sekundární žaluzie k přizpůsobení výstupní rychlosti a dosahu vydechovaného vzduchu H G. C. ručně nastavitelná H G. D. motoricky nastavitelná (servopohon 230 V NAHORU/DOLŮ) Obr. 29: Sekundární žaluzie - podstropní montáž H G. E. servopohon je dodávkou stavby, průměr hřídele = 15,5mm Topení B (mm) C (mm) Hmotnost (kg) bez servopohonu 5,9 11,5 14,2 Sekundární žaluzie Basic ke zvýšení výstupní rychlosti a dosahu vydechovaného vzduchu H G. P. - ručně nastavitelná, samosvorná B (mm) Hmotnost (kg) 7,8 16,4 21 Obr. 30: Sekundární žaluzie Basic PR CZ Změny vyhrazeny 09/

24 Údaje o jednotce - rozměry a hmotnosti SAHARA MAXX HG Směrová žaluzie k nasměrování proudu vydechovaného vzduchu do libovolného směru H G. L. ručně nastavitelná, samosvorná B (mm) Hmotnost (kg) 6,8 15,6 20,6 Obr. 31: Směrová žaluzie Anemostat dvoustranný k rozdělení proudu vydechovaného vzduchu do 2 směrů H G. Z. ručně nastavitelný, samosvorný B (mm) Hmotnost (kg) 3,6 8 10,8 Obr. 32: Anemostat dvoustranný Anemostat čtyřstranný pro nízkou montážní výšku (2,5 3,5 m); zabraňuje přímému ofukování osob H G. V. pro výdech do 4 stran B (mm) C (mm) E (mm) Hmotnost (kg) 8,5 16,6 20,4 Obr. 33: Anemostat čtyřstranný 24 PR CZ Změny vyhrazeny 09/2009

25 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti Dýza čtvercová, zúžená, zmenšením výstupní plochy se zvyšuje rychlost a dosah vydechovaného vzduchu H G. A. pro vysokou montážní výšku B (mm) C (mm) Hmotnost (kg) 5 10,5 13,5 Obr. 34: Dýza Clona vratová zvýšení výstupní rychlosti vydechovaného vzduchu H G. T. pro zaclonění dveří B (mm) C (mm) Hmotnost (kg) 5, Obr.35: Clona vratová PR CZ Změny vyhrazeny 09/

26 Údaje o jednotce - rozměry a hmotnosti příslušenství SAHARA MAXX HG Sací strana Obr. 36: Směšovací komora přímá Obr. 37: Směšovací komora stranová Směšovací komora přímá 1 otvor s lamelami přívodu venkovního vzduchu a 2 otvory s lamelami přívodu oběhového vzduchu; venkovní vzduch a oběhový vzduch přesazeně o 90. Při nevyrovnaných tlacích může dojít k průniku chladného vzduchu do místnosti. Řešit optimálním zaregulováním. Z H x označení typového klíče se mění podle vybavení - doplňte podle níže uvedené tabulky B (mm) C (mm) Hmotnost (kg) ,5 Směšovací komora stranová 1 otvor s lamelami přívodu venkovního vzduchu a 1 otvor s lamelami přívodu oběhového vzduchu; venkovní vzduch a oběhový vzduch protilehle. Při nevyrovnaných tlacích může dojít k průniku chladného vzduchu do místnosti. Řešit optimálním zaregulováním. Z H x označení typového klíče se mění podle vybavení doplňte podle níže uvedené tabulky B (mm) C (mm) D (mm) Hmotnost (kg) 15,4 31,5 42,8 Uzavírací klapka lamely z pozinkovaného ocelového plechu; Z H x označení typového klíče se mění podle vybavení doplňte podle níže uvedené tabulky Obr. 38: Uzavírací klapka B (mm) Hmotnost (kg) 8,2 15,1 19,2 Tabulka: označení typového klíče pro směšovací komory a uzavírací klapku venkovního vzduchu podle typu servopohonu Z H x. 2 x 0 0 Z H x. 2 x 0 1 Z H x. 2 x 0 2 Z H x. 2 x 0 3 Z H x. 2 x 0 4 Z H x. 2 x 0 5 příprava pro servo (průměr hřídele = 15,5 mm) ručně nastavitelný se servopohonem 230 V OTEVŘ./ZAVŘ. se servopohonem 230 V OTEVŘ./ZAVŘ. + potenciometr se servopohonem 230 V OTEVŘ./ZAVŘ. + koncový spínač se servopohonem 230 V + pružinový zpětný pohyb 26 PR CZ Změny vyhrazeny 09/2009

27 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti příslušenství Pružný nástavec Elastický spojovací díl s montážními přírubami; používá se vždy (nebo kanál 150), když se k základní jednotce připojuje jakékoli příslušenství na straně sání ZHx vzduchotěsný, pevný v tahu B (mm) Hmotnost (kg) 3,2 4,8 5,5 Kanál 150 Distanční díl z pozinkovaného ocelového plechu, s montážními přírubami; používá se vždy (nebo pružný nástavec), když se k základní jednotce připojuje jakékoli příslušenství na straně sání Obr. 39: Pružný nástavec ZHx stavební délka 150mm B (mm) Hmotnost (kg) 2,2 3,3 3,8 Obr. 40: Kanál 150 Kanál 1000 Spojovací díl z pozinkovaného ocelového plechu s montážními přírubami Z H x stavební délka 1000mm B (mm) Hmotnost (kg) 15 22,4 25,8 Obr. 41: Kanál 1000 Koleno 90 - symetrické z pozinkovaného ocelového plechu s montážními přírubami Z H x Koleno 90 - symetrické B (mm) D (mm) E (mm) Hmotnost (kg) 11, ,5 Obr. 42: Koleno 90 - symetrické PR CZ Změny vyhrazeny 09/

28 Údaje o jednotce - rozměry a hmotnosti příslušenství SAHARA MAXX HG Koleno 90 - asymetrické z pozinkovaného ocelového plechu s montážními přírubami Z H x Koleno 90 - asymetrické Obr. 43: Koleno 90 - asymetrické A1 (mm) A2 (mm) B1 (mm) B2 (mm) C (mm) D (mm) E (mm) F (mm) Hmotnost (kg) 11, ,5 Markýza ochrana z pozinkovaného lakovaného ocelového plechu s ochrannou mříží proti ptákům; nízká tlaková ztráta, odstín RAL 9002 Z H x k připevnění na stěnu Obr. 44: Markýza X (mm) Y (mm) Z (mm) Hmotnost (kg) 3,9 8,6 12,9 Protideš ová žaluzie z pozinkovaného ocelového plechu s ochrannou mříží proti ptákům a odšroubovatelnými upínacími příložkami na ze Z H x stavební hloubka 45mm A (mm) C (mm) Hmotnost (kg) 5,2 11,5 15,1 Obr. 45: Protideš ová žaluzie Uzavírací mřížka z pozinkovaného ocelového plechu, Z H x k ukončení příslušenství na straně sání B (mm) Hmotnost (kg) 3,3 5,1 5,9 Obr. 46: Uzavírací mřížka 28 PR CZ Změny vyhrazeny 09/2009

29 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti příslušenství Průchod pro šikmou střechu Průchod střechou z pozinkovaného ocelového plechu, včetně úhelníků k ukotvení průchodu ke střešní konstrukci. ZHx B (mm) C (mm) E (mm) F (mm) K (mm) α max Obr. 47: Průchod pro šikmou střechu Střešní hlavice z ocelového plechu v odstínu RAL 9002 s ochrannou mříží proti ptákům; jiné barvy na požádání; je volitelná s kapsovým filtrem (filtrační třída G2-G4 podle ČSN EN 779), výklopný kryt o 90 pro snadnější výměnu filtru Z H x označení typového klíče se mění podle vybavení - doplňte podle tabulky str.29 Označení typového klíče pro plochý filtr, kapsový filtr a střešní hlavice. A (mm) B (mm) C (mm) D (mm) Hmotnost (kg) 39, Obr. 48: Střešní hlavice Kapsový filtr kazeta s kapsovým filtrem, filtrační třída G2-G4 podle ČSN EN 779; pláš z pozinkovaného ocelového plechu, boční revizní otvor, s montážní přírubou; diferenční tlakový spínač volitelně Z H x označení typového klíče se mění podle vybavení doplňte podle níže uvedené tabulky B (mm) Z (mm) Hmotnost (kg) ,2 Obr. 49: Kapsový filtr PR CZ Změny vyhrazeny 09/

30 Údaje o jednotce - rozměry a hmotnosti příslušenství SAHARA MAXX HG Plochý filtr v rámu, s filtrační rohoží filtrační třídy G2-G4 podle ČSN EN 779; pláš z pozinkovaného ocelového plechu, boční revizní otvor, s montážní přírubou; vysouvací; diferenční tlakový spínač volitelně Z H x označení typového klíče se mění podle vybavení doplňte podle níže uvedené tabulky Obr. 50: Plochý filtr B (mm) Hmotnost (kg) 6, ,5 Tabulka: označení typového klíče pro moduly plochý filtr, moduly kapsový filtr a střešní hlavice v závislosti na filtrační vložce a elektrickém vybavení Z H x. 3 x 0 0 Z H x. 3 x 0 2 Z H x. 3 x 0 3 Z H x. 3 x 0 4 Z H x. 3 x 0 5 Z H x. 3 x 0 6 Z H x. 3 x 0 7 bez filtrační vložky a elektrického vybavení s filtrem G2 a bez diferenčního tlakového spínače s filtrem G3 a bez diferenčního tlakového spínače s filtrem G4 a bez diferenčního tlakového spínače s filtrem G2 a s diferenčním tlakovým spínačem s filtrem G3 a s diferenčním tlakovým spínačem s filtrem G4 a s diferenčním tlakovým spínačem Průchod střechou se soklem Průchod střechou z pozinkovaného ocelového plechu, včetně plastového soklu. Vrchní díl průchodu střechou se spouští zvrchu do soklu, spodní díl je nutné sešroubovat s příslušenstvím u základní jednotky a vsunout do horního dílu z prostoru pod střechou. ZHx Obr. 51: Průchod střechou se soklem A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Hmotnost (kg) 19,2 29,4 33,9 -průchod střechou Hmotnost (kg) sokl K1xL (mm) M12x27 M12x27 M12x27 30 PR CZ Změny vyhrazeny 09/2009

31 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti příslušenství Zední rám jako distanční díl do otvoru ve zdi. Začištění otvoru ve zdi ze strany místnosti. Z H x k připevnění na stěnu B (mm) C (mm) Hmotnost (kg) 3,1 4,8 5,6 Příruba (potřebná pouze pro oběhové jednotky, u směšovacích je součástí jednotky) Pro montáž příslušenství ze strany sání u oběhových jednotek Obr. 52: Zední rám Z H x z pozinkovaného plechu B (mm) Hmotnost (kg) 3,1 4,8 5,6 Závěsy Kompakt C závěs pro oběhové jednotky, podstropní a nástěnná montáž jednotek Obr. 53: Příruba Z H x nástěnná/podstropní montáž A (mm) B (mm) C (mm) D (mm) R (mm) Hmotnost (kg) 3,9 12,2 16,0 Obr. 54: Kompakt C Z H x Studio závěs pro oběhové jednotky v komfortním provedení; lakovaný v RAL nástěnná montáž A (mm) B (mm) C (mm) D (mm) R (mm) Hmotnost (kg) 8,1 13,5 15,9 Obr. 55: Studio PR CZ Změny vyhrazeny 09/

32 Údaje o jednotce - rozměry a hmotnosti příslušenství SAHARA MAXX HG Závěsy pro směšovací jednotky Modular vyroben z nosných ramen v provedení z pozinkovaného ocelového plechu. Instalační kolejnice se závitovými tyčemi a upínacími zámky. Připevnění na stěnu přes ocelové úhelníky W zavěšení jednotky s horizontálním výdechem vzduchu S zavěšení jednotky s vertikálním výdechem vzduchu Provedení S Provedení W R (mm) Obr. 56: Modular Z H x A B C W Sestava příslušenství bez 25(26)+ 25(26)+ 25(26)+ 25(26)+ 25(26)+ 25(26)+ 25(26)+25(26)+ 25(26)+ 25(26)+ 25(26)+ 25(26)+ bez přísluš přísluš (+30...) pro vertikální výdech 2 6S 7S 11S 8S 9S 13S 10S 5S 9S 6S 11S 8S 11S 8W 4 8S 8S 12S 9S 10S 14S 11S 5S 9S 6S 12S 9S 14S 11W 5 8S 8S 12S 9S 11S 15S 12S 5S 9S 6S 13S 10S 15S 12W Označení 5S 6S 7S/7W 8S/8W 9S/9W 10S 11S/11W 12S/12W 13S 14S 15S A (mm) B (mm) C (mm) Kg 7,5 8,3 9,3 11,2 12,1 12,9 13, , Závěs podstropní sestávající ze 4 kusů montážních úhelníků (1), připevňovacího materiálu pro volitelné příslušenství (2) a 4 závitových tyčí (3); pro podstropní montáž; závitové tyče jsou k dostání v různých délkách a mají pak následující označení typového klíče: R 3 2 Z H x Z H x Z H x Z H x bez závitové tyče - závitová tyč 1m - M10 - závitová tyč 2m - M10 - závitová tyč 3m - M10 1 R (mm) Obr. 57: Závěs podstropní 32 PR CZ Změny vyhrazeny 09/2009

33 SAHARA MAXX HG Údaje o jednotce - rozměry a hmotnosti příslušenství Příslušenství - kouřovod a přívod spalovacího vzduchu Trubka s hrdlem z nerezového plechu Objímka z nerezového plechu Z H G. 84 xx - objímka Z H G. 80 xx - trubka délky 1m Velikost D (mm) Hmotnost (kg) 1,5 2,1 Velikost R (mm) Hmotnost (kg) 0,1 0,2 T-kus s hrdlem z nerezového plechu Koleno 90 s hrdlem z nerezového plechu Z H G. 81 xx - koleno 90 Z H G. 85 xx - T-kus Velikost D (mm) Hmotnost (kg) 0,5 0,8 Velikost D (mm) Hmotnost (kg) 0,7 1,0 Hlavice protivětrná z nerezového plechu Díl s odvodem kondenzátu z nerezového plechu Z H G. 82 xx - hlavice protivětrná Velikost D (mm) Hmotnost (kg) 0,4 0,7 Z H G. 86 xx - díl s odvodem kondenzátu Velikost D (mm) Hmotnost (kg) 0,4 0,7 Hlavice protideš ová z nerezového plechu Z H G. 83 xx - hlavice protideš ová Velikost D (mm) Hmotnost (kg) 0,6 1,0 Jímka kondenzátu z nerezového plechu Redukce z nerezového plechu Z H G. 88 xx - redukce Velikost D (mm) Hmotnost (kg) 0,2 0, Z H G. 87 xx - jímka kondenzátu Velikost D (mm) Hmotnost (kg) 0,2 0,4 Velikost Použitá Příslušenství jednotky redukce kouřovodu HG 2 ZHG.8808 ZHG.8 10 HG 4 ZHG.8810 ZHG.8 10 HG 5 - ZHG.8 14 Poznámka: Přívod spalovacího vzduch do délky 3 m je součástí dodávky jednotky v provedení uzavčený spotřebič viz obr. 20b str.11. PR CZ Změny vyhrazeny 09/

34 Schémata zapojení elektromotorů SAHARA MAXX HG Schémata zapojení elektromotorů Pro připojení elektromotorů, případně servomotorů, na rozvod elektrického proudu jsou určeny jejich svorkovnice, u kterých je nalepeno schéma připojení. Přívod k motoru jednotky musí být opatřen spínačem, rozpojujícím všechny póly, vyjma ochranných vodičů. Pro jištění elektromotorů je nutno použít jistič s motorovou charakteristikou. Katalogový údaj proudu [A] je informativní a může být dle typu použitého elektromotoru odlišný v toleranci ±20%. Jistící prvky nastavit při montáži dle hodnoty na štítku motoru. Schéma připojení svorek pro 2-otáčkové třífázové motory s vnějším rotorem 2-stupňový provoz - s termokontakty - skluzové zapojení - schémata vinutí Δ/Y - bez přepínání napětí! - provozní napětí: viz typový štítek. - spojovací kabel: 6 + PE = 7 žilový kabel - stíněné vedení: 2 žilový kabel pro TK - spojovací kabel: 3 + PE = 4 žilový kabel - stíněné vedení: 2 žilový kabel pro TK Vysoké otáčky nebo Nízké otáčky V případě špatného směru otáčení oběžného kola ventilátoru, lze jeho směr změnit zaměnou 2 fází. Schéma připojení svorek pro 1-otáčkové jednofázové motory s vnějším rotorem - s termokontakty - provozní napětí: viz typový štítek. - spojovací kabel: 1 + PE = 2 žilový kabel - stíněné vedení: 2 žilový kabel pro TK 34 PR CZ Změny vyhrazeny 09/2009

35 SAHARA MAXX HG Schémata zapojení Schéma zapojení jednotek SAHARA MAXX HG - elektromotory A, B, Q, R a ovládací skříně OSHG ZKF EASY Schéma zapojení jednotek SAHARA MAXX HG - elektromotory A, B, Q, R a ovládací skříně OSHG ZKF PR CZ Změny vyhrazeny 09/

36 Schémata zapojení SAHARA MAXX HG Schéma zapojení jednotek SAHARA MAXX HG - elektromotory D, E a ovládací skříně OSHG ZKF EASY Schéma zapojení jednotek SAHARA MAXX HG - elektromotory D, E a ovládací skříně OSHG ZKF 36 PR CZ Změny vyhrazeny 09/2009

37 SAHARA MAXX HG Připojení na plynový rozvod Podmínky pro montáž Přívod plynu k hořáku musí odpovídat ČSN a příslušným předpisům. Připojení hořáku (vnější závitu G 1/2 ) k plynovému přívodnímu potrubí je nejvhodnější pomocí pružné hadice pro topné plyny (PN 21/393-92, PN 21/ ) 3/4 s redukcí 1/2. Ruční uzávěr plynu pro jednotku má být umístěn tak, aby byl přístupný obsluze bez omezení (výškově apod.) s označením krajních poloh. Odvod spalin musí být nepropustný a má být proveden tak, aby jeho vyústění přes ze do volného prostoru nebylo níže než je umístěn agregát. Vnější vyústění musí být zakončeno protivětrnou koncovkou. Maximální délka odvodu spalin ve vodorovném směru je 16 m se dvěma ohyby 90 o. Při instalaci plynové vytápěcí jednotky je nutné dodržet bezpečnostní vzdálenost od hořlavých hmot se stupni hořlavosti B1, C1, C2 dle ČSN nejméně 200 mm, od lehce hořlavých hmot stupně hořlavosti C3-400 mm. Přívodní elektrická instalace musí být provedena dle ČSN a musí odpovídat všem platným předpisům. Totéž platí pro vzájemné propojení jednotky s ovládací skříní OSHG a připojení prostorového ovládacího termostatu dle předchozích schémat zapojení. Ovládací skříň se umís uje dle potřeby v dosahu obsluhy. Uvedení do provozu Instalaci a uvedení do provozu smí provést jen organizace k tomu oprávněná s pracovníky řádně zaškolenými. Po ukončení montáže a uvedení do provozu musí být provádějící organizací vystaven protokol o seřízení hořáku a jeho spalování s uvedením naměřených hodnot a potvrzen záruční list. Při zprovozňování jednotek na topné medium propan a novém, poprvé naplněném zásobníku propanu je nutné po několika provozních hodinách (10-20 dle množství jednotek a velikosti zásobníku) provést konečné doseřízení optimálního spalovacího režimu. Nový zásobník je naplněn dusíkem a je nutné spálení tohoto směsného plynu s nižší výhřevností. Přeseřízení je nutné i v případě změny na plyn s jinou výhřevností. * pouze doporučení Obr. 58: Připojení na plynový rozvod Obsluha Ovládání vytápěcí jednotky je velmi jednoduché a spočívá v otevření uzávěru přívodu plynu a zapnutí přívodu elektrického proudu přepínačem na ovládací skříni OSHG. Přepínač má čtyři polohy: 0 - vypnut proud do všech agregátů 1 - ventilátor (větrání bez topení) 2 - roztápění 3 - topení Poloha 1: Ventilátor - je určena pro větrání bez požadavku topení. Ventilátor je stále v chodu nezávisle na funkci prostorového termostatu a vnitřních termostatů na výměníku jednotky. Poloha 2: Roztápění - je určena k vytopení prochladlého objektu (při prvním spuštění nebo po delším odstavení). Ventilátor i hořák jsou v chodu současně. Funkce prostorového termostatu a vnitřního termostatu spouštění ventilátoru je do dosažení provozní teploty výměníku blokována. Hořák může vypnout až vnitřní termostat při přehřátí výměníku. Dlouhodobé provozování jednotky v tomto režimu je nežádoucí - nebezpečí kondenzace ve výměníku. Poloha 3: Topení - tento režim zajiš uje všechny funkce pro regulované vytápění objektu. Při požadavku topení je nejprve zapnut hořák a po dosažení min. provozní teploty na výměníku i ventilátor. Po dosažení požadované teploty v objektu vypíná funkce prostorového termostatu hořák, ventilátor je vypnut až při poklesu teploty na výměníku pod provozní mez. Pokud jednotka ohřívá chladnější vzduch než bylo projektováno, výkon hořáku nepostačuje k trvalému udržení teploty výměníku nad provozním minimem. To je pak udržováno přerušováním chodu (cyklováním) ventilátoru. V případě intervalů spínání pod 2 min. doporučujeme u vychladlého objektu krátkodobý provoz v režimu Roztápění, pokud jednotka přivádí venkovní vzduch, změnu podílu čerstvého a cirkulačního vzduchu přestavením klapek směšovací komory. Údržba, opravy a seřizování Provozovatel je povinen zajistit min. 1x ročně kontrolu a seřízení zabezpečovacích prvků a spalování hořáku, vždy před prvním uvedením do provozu. Součástí prověrky musí být i kontrola stavu (nezanesení) vnitřní teplosměrné plochy výměníku a odtahu spalin. Údržbu, opravy a seřizování smí provádět pouze oprávněná organizace. PR CZ Změny vyhrazeny 09/

38 Ovládací skříň OSHG SAHARA MAXX HG Ovládací skříň OSHG Ovládací skříně OSHG jsou povinným vybavením jednotlivých plynových vytápěcích jednotek Sahara MAXX HG pro zabezpečení požadovaných funkcí ovládání jednotky i jejího příslušenství. Krytí IP 40. Elektrické zapojení je řešeno pro ovládání jednotky do max. zátěže 4 A kategorie AC3. Základní nabídkou je plnohodnotné osazení ovládací skříňky k zabezpečení všech ovládaných funkcí (Z,K,F) s možností vyřazení funkcí, které nejsou projekčně požadovány. Obr. 59: Ovládací skříň OSHG Funkce Z - plynulé ovládání výdechové žaluzie, k zabezpečení požadovaného nasměrování výstupního proudu vzduchu (dvě koncové polohy) Funkce K - plynulé nastavení lamel směšovací komory (uzavírací klapky), k zabezpečení požadovaného směšovacího poměru nasávaného vzduchu (dvě koncové polohy) Funkce F - zabezpečí signalizaci nárůstu tlakové ztráty filtru, tzn. jeho zanesení a nutnost jeho výměny U všech typů ovládacích skříní OSHG je ovládání spouštění motorventilátoru a plynového hořáku a řízení jeho chodu pomocí prostorového termostatu. Vybavení ovládacích skříněk systémem EASY umožňuje při poruše, tj. vypnutí hořáku, po 2 minutách automatický restart hořáku a tím umožní opětovné uvedení jednotky do režimu topení. Rozteče otvorů pro uchycení skříně na stěnu jsou uvedeny na zadní straně ovládací skříňky. OSHG 2 Z K F EASY Provedení motorventilátoru 2 2-otáčkový, 400V 4 1-otáčkový, 230V Kombinace funkcí* Z, K, F, EASY * možno libovolně kombinovat, viz výše uvedený text 38 PR CZ Změny vyhrazeny 09/2009

39 SAHARA MAXX HG Termostat Termostat Průmyslový prostorový termostat GEA K snímání prostorové teploty, skříň z hliníkového tlakového odlitku/ plastová skříň a uzavřeným kapilárním měřicím systémem teploty: rozmezí požadovaných hodnot: C senzor: V4A s ochranným košem krytí: IP 54 nastavení požadovaných hodnot: C spínací rozdíl: 0, K výstup: přepínací kontakt 15 A ohmicky 8 A induktivně 250 V Typ: Obr. 60: Termostat Prostorový termostat REGO K snímání prostorové teploty, plastová skříň: rozmezí požadovaných hodnot: C krytí: IP 30 spínací rozdíl: 0, K proud: přepínací kontakt 2 A - Rego 972 přepínací kontakt 10 A - Rego 973 Typ: 972 a 973 Obr. 61: Termostat REGO PR CZ Změny vyhrazeny 09/

40 40 PR CZ Změny vyhrazeny 09/2009 PR CZ Změny vyhrazeny 09/2009
