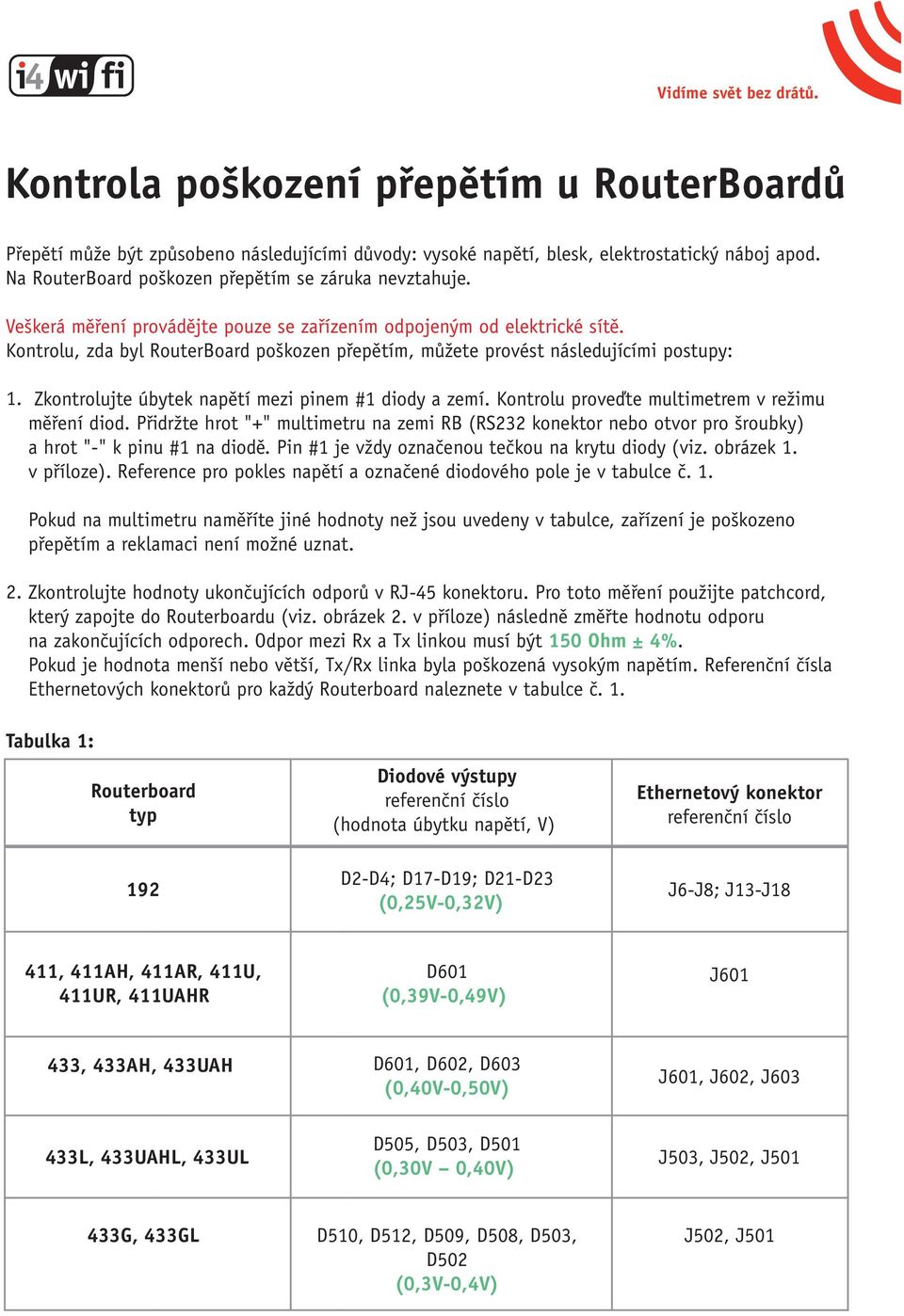

1 Kontrola poškození přepětím u RouterBoardů Přepětí může být způsobeno následujícími důvody: vysoké napětí, blesk, elektrostatický náboj apod. Na RouterBoard poškozen přepětím se záruka nevztahuje. Veškerá měření provádějte pouze se zařízením odpojeným od elektrické sítě. Kontrolu, zda byl RouterBoard poškozen přepětím, můžete provést následujícími postupy: Zkontrolujte úbytek napětí mezi pinem #1 diody a í. Kontrolu proveďte multimetrem v režimu měření diod. Přidržte hrot "+" multimetru na i RB (RS232 konektor nebo otvor pro šroubky) a hrot "-" k pinu #1 na diodě. Pin #1 je vždy označenou tečkou na krytu diody (viz. obrázek 1. v příloze). Reference pro pokles napětí a označené diodového pole je v tabulce č. 1. Pokud na multimetru naměříte jiné hodnoty než jsou uvedeny v tabulce, zařízení je poškozeno přepětím a reklamaci není možné uznat. Zkontrolujte hodnoty ukončujících odporů v RJ-45 konektoru. Pro toto měření použijte patchcord, který zapojte do Routerboardu (viz. obrázek 2. v příloze) následně změřte hodnotu odporu na zakončujících odporech. Odpor mezi Rx a Tx linkou musí být 150 Ohm ± 4%. Pokud je hodnota menší nebo větší, Tx/Rx linka byla poškozená vysokým napětím. Referenční čísla Ethernetových konektorů pro každý Routerboard naleznete v tabulce č. 1. Tabulka 1: Routerboard typ 192 Diodové výstupy referenční číslo (hodnota úbytku napětí, V) D2-D4; D17-D19; D21-D23 (0,25V-0,32V) Ethernetový konektor referenční číslo J6-J8; J13-J18 411, 411AH, 411AR, 411U, 411UR, 411UAHR D601 (0,39V-0,49V) J , 433AH, 433UAH D601, D602, D603 (0,40V-0,50V) J601, J602, J L, 433UAHL, 433UL D505, D503, D501 (0,30V 0,40V) J503, J502, J G, 433GL D510, D512, D509, D508, D503, D502 (0,3V-0,4V) J502, J501

Zkontrolujte úbytek napětí mezi pinem #1 diody a í. Kontrolu proveďte multimetrem v režimu měření diod.

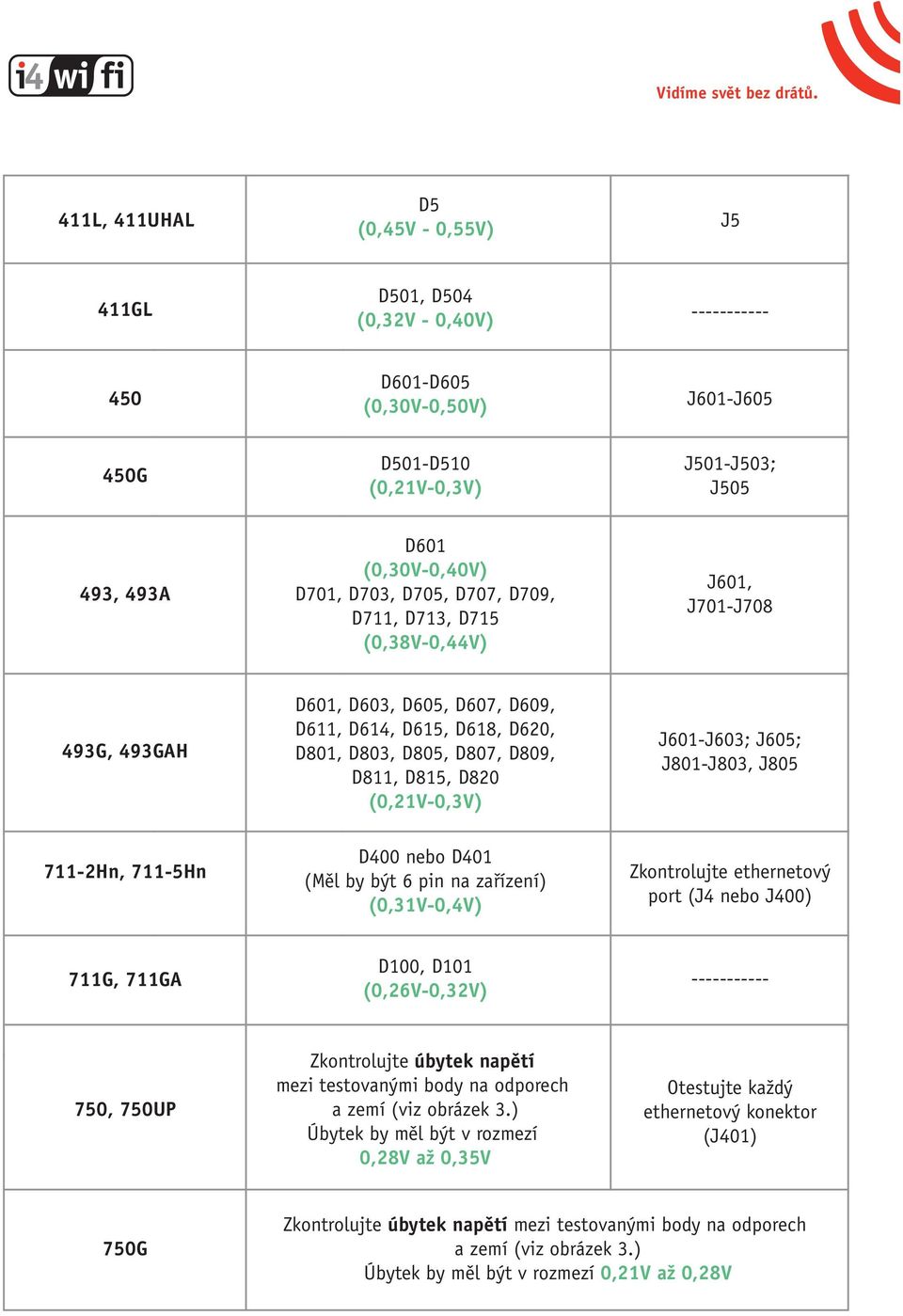

2 411L, 411UHAL D5 (0,45V - 0,55V) J5 411GL D501, D504 (0,32V - 0,40V) D601-D605 (0,30V-0,50V) J601-J G D501-D510 (0,21V-0,3V) J501-J503; J , 493A D601 (0,30V-0,40V) D701, D703, D705, D707, D709, D711, D713, D715 (0,38V-0,44V) J601, J701-J G, 493GAH D601, D603, D605, D607, D609, D611, D614, D615, D618, D620, D801, D803, D805, D807, D809, D811, D815, D820 (0,21V-0,3V) J601-J603; J605; J801-J803, J Hn, 711-5Hn D400 nebo D401 (Měl by být 6 pin na zařízení) (0,31V-0,4V) Zkontrolujte ethernetový port (J4 nebo J400) 711G, 711GA D100, D101 (0,26V-0,32V) , 750UP Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,28V až 0,35V Otestujte každý ethernetový konektor (J401) 750G Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,21V až 0,28V

(0,21V-0,3V) J601-J603; J605; J801-J803, J805 711-2Hn, 711-5Hn D400 nebo D401 (Měl by být 6 pin na zařízení) (0,31V-0,4V) Zkontrolujte ethernetový port (J4 nebo J400) 711G, 711GA D100, D101

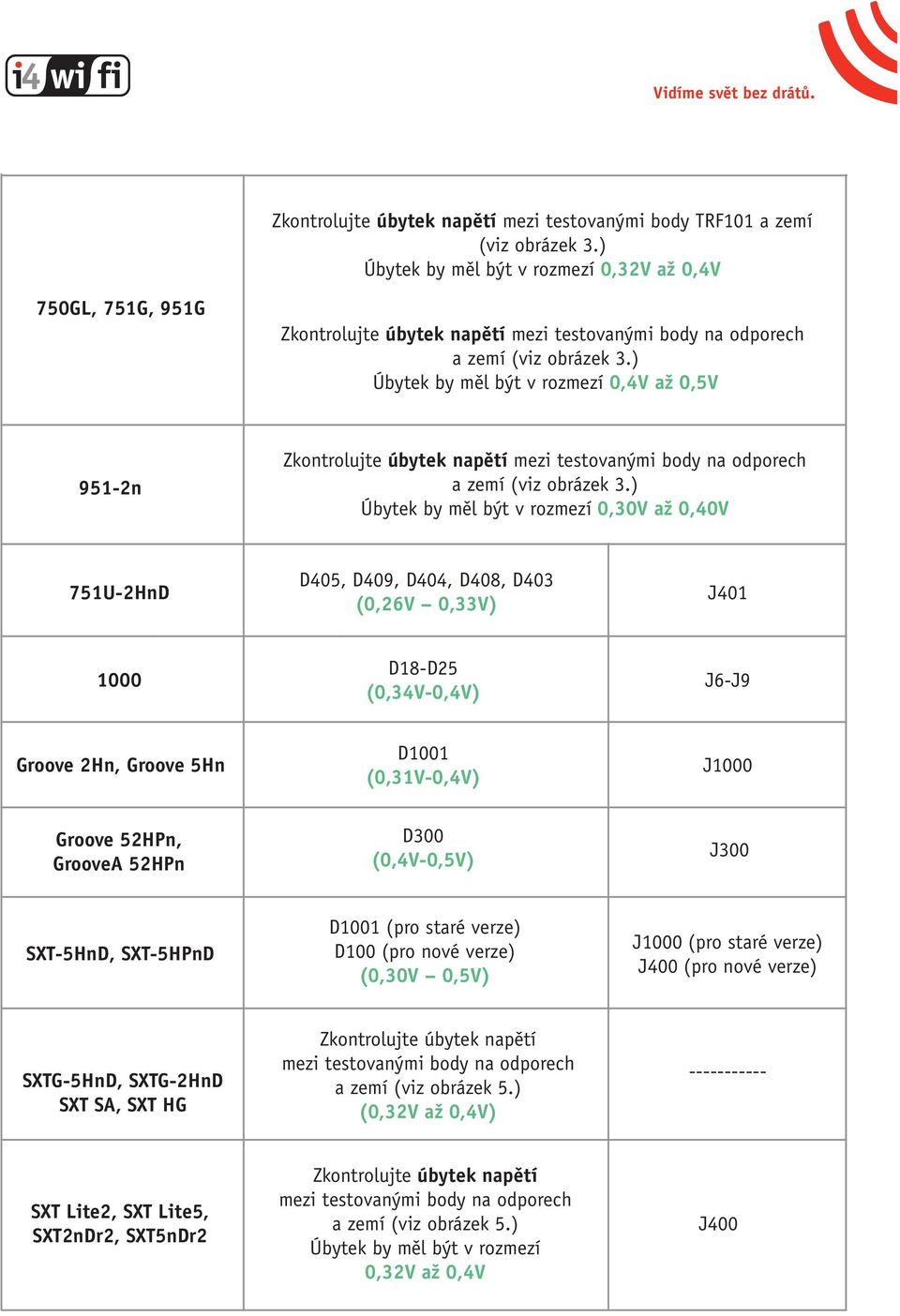

3 Zkontrolujte úbytek napětí mezi testovanými body TRF101 a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,32V až 0,4V 750GL, 751G, 951G Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,4V až 0,5V 951-2n Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,30V až 0,40V 751U-2HnD D405, D409, D404, D408, D403 (0,26V 0,33V) J D18-D25 (0,34V-0,4V) J6-J9 Groove 2Hn, Groove 5Hn D1001 (0,31V-0,4V) J1000 Groove 52HPn, GrooveA 52HPn D300 (0,4V-0,5V) J300 SXT-5HnD, SXT-5HPnD D1001 (pro staré verze) D100 (pro nové verze) (0,30V 0,5V) J1000 (pro staré verze) J400 (pro nové verze) SXTG-5HnD, SXTG-2HnD SXT SA, SXT HG Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 5.) (0,32V až 0,4V) SXT Lite2, SXT Lite5, SXT2nDr2, SXT5nDr2 Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 5.) Úbytek by měl být v rozmezí 0,32V až 0,4V J400

) Úbytek by měl být v rozmezí 0,4V až 0,5V 951-2n Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.

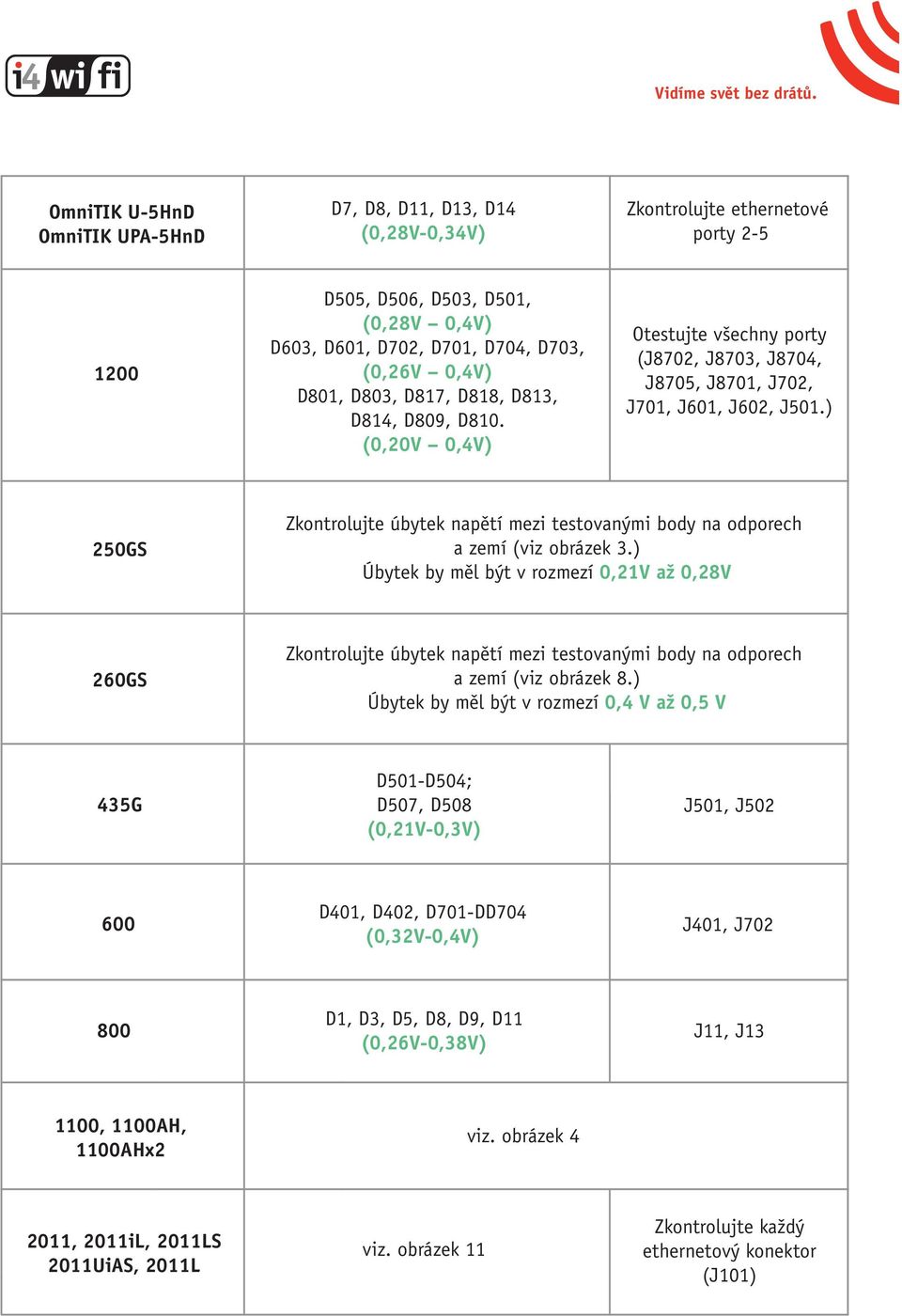

4 OmniTIK U-5HnD OmniTIK UPA-5HnD D7, D8, D11, D13, D14 (0,28V-0,34V) Zkontrolujte ethernetové porty D505, D506, D503, D501, (0,28V 0,4V) D603, D601, D702, D701, D704, D703, (0,26V 0,4V) D801, D803, D817, D818, D813, D814, D809, D810. (0,20V 0,4V) Otestujte všechny porty (J8702, J8703, J8704, J8705, J8701, J702, J701, J601, J602, J501.) 250GS Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.) Úbytek by měl být v rozmezí 0,21V až 0,28V 260GS Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 8.) Úbytek by měl být v rozmezí 0,4 V až 0,5 V 435G D501-D504; D507, D508 (0,21V-0,3V) J501, J D401, D402, D701-DD704 (0,32V-0,4V) J401, J D1, D3, D5, D8, D9, D11 (0,26V-0,38V) J11, J , 1100AH, 1100AHx2 viz. obrázek , 2011iL, 2011LS 2011UiAS, 2011L viz. obrázek 11 Zkontrolujte každý ethernetový konektor (J101)

) 250GS Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 3.

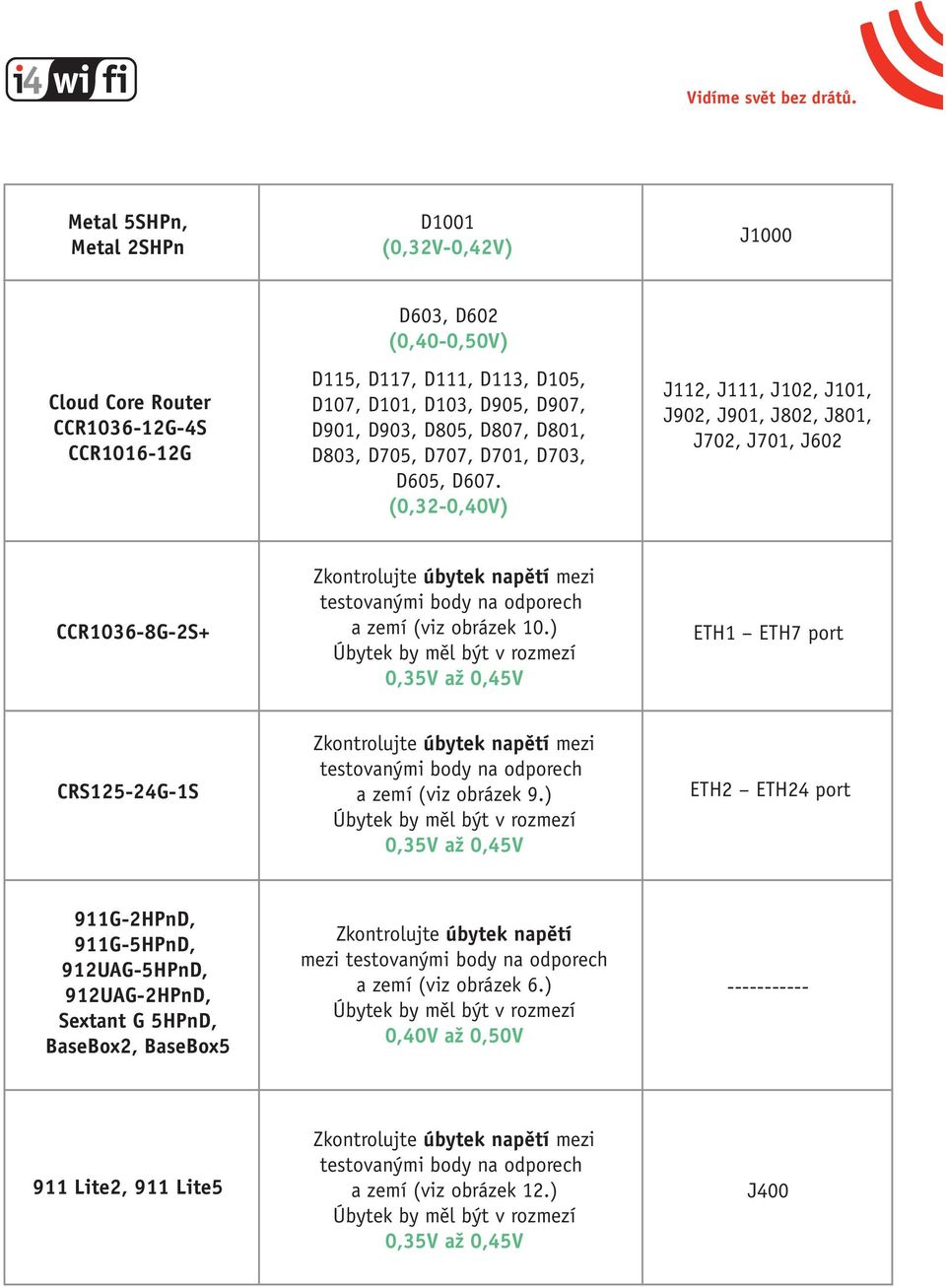

5 Metal 5SHPn, Metal 2SHPn D1001 (0,32V-0,42V) J1000 Cloud Core Router CCR G-4S CCR G D603, D602 (0,40-0,50V) D115, D117, D111, D113, D105, D107, D101, D103, D905, D907, D901, D903, D805, D807, D801, D803, D705, D707, D701, D703, D605, D607. (0,32-0,40V) J112, J111, J102, J101, J902, J901, J802, J801, J702, J701, J602 CCR1036-8G-2S+ Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 10.) Úbytek by měl být v rozmezí 0,35V až 0,45V ETH1 ETH7 port CRS125-24G-1S Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 9.) Úbytek by měl být v rozmezí 0,35V až 0,45V ETH2 ETH24 port 911G-2HPnD, 911G-5HPnD, 912UAG-5HPnD, 912UAG-2HPnD, Sextant G 5HPnD, BaseBox2, BaseBox5 Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 6.) Úbytek by měl být v rozmezí 0,40V až 0,50V Lite2, 911 Lite5 Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 12.) Úbytek by měl být v rozmezí 0,35V až 0,45V J400

(0,32-0,40V) J112, J111, J102, J101, J902, J901, J802, J801, J702, J701, J602 CCR1036-8G-2S+ Zkontrolujte úbytek napětí mezi testovanými body na odporech a í (viz obrázek 10.

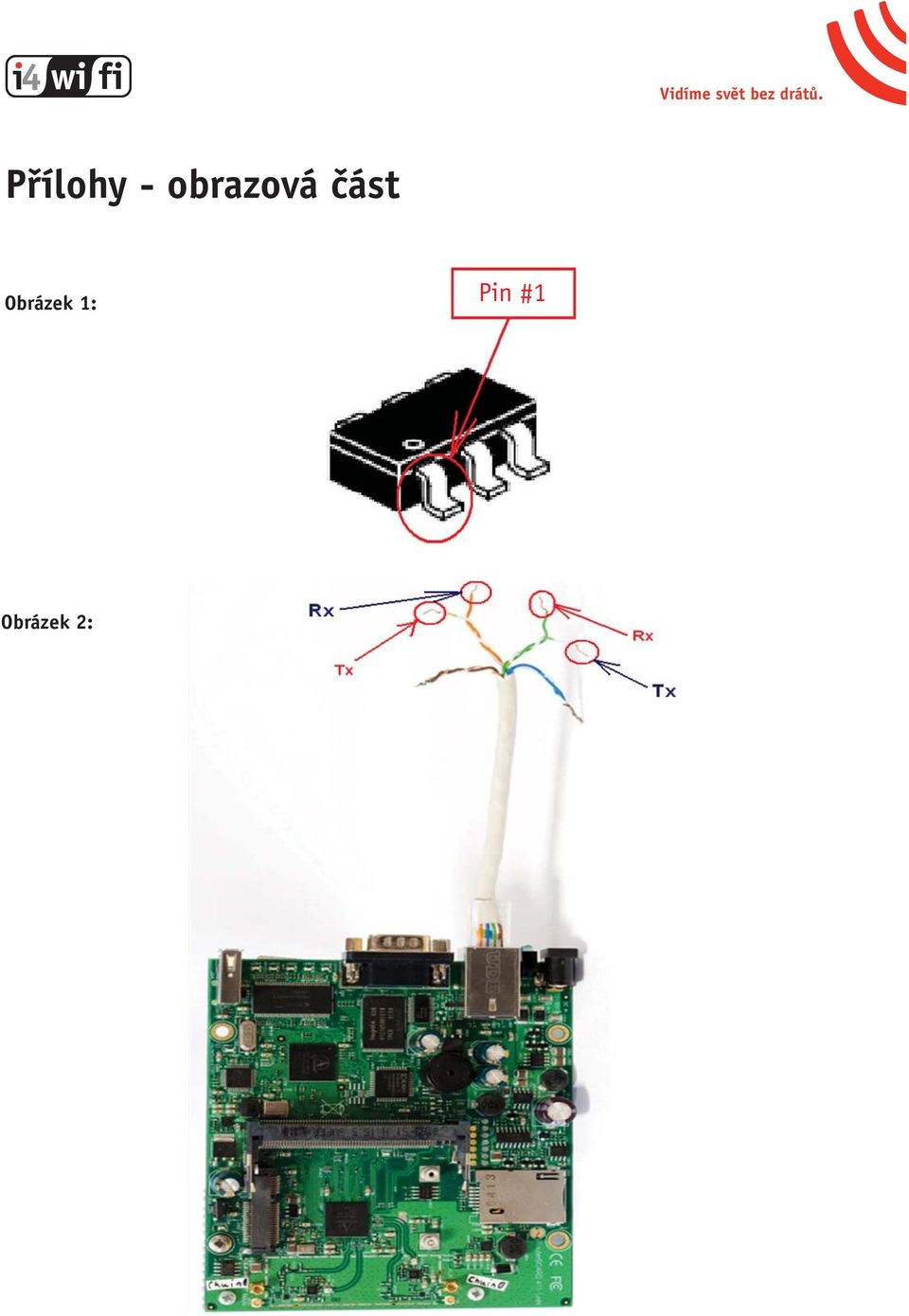

6 Přílohy - obrazová část Obrázek 1: Pin #1 Obrázek 2:

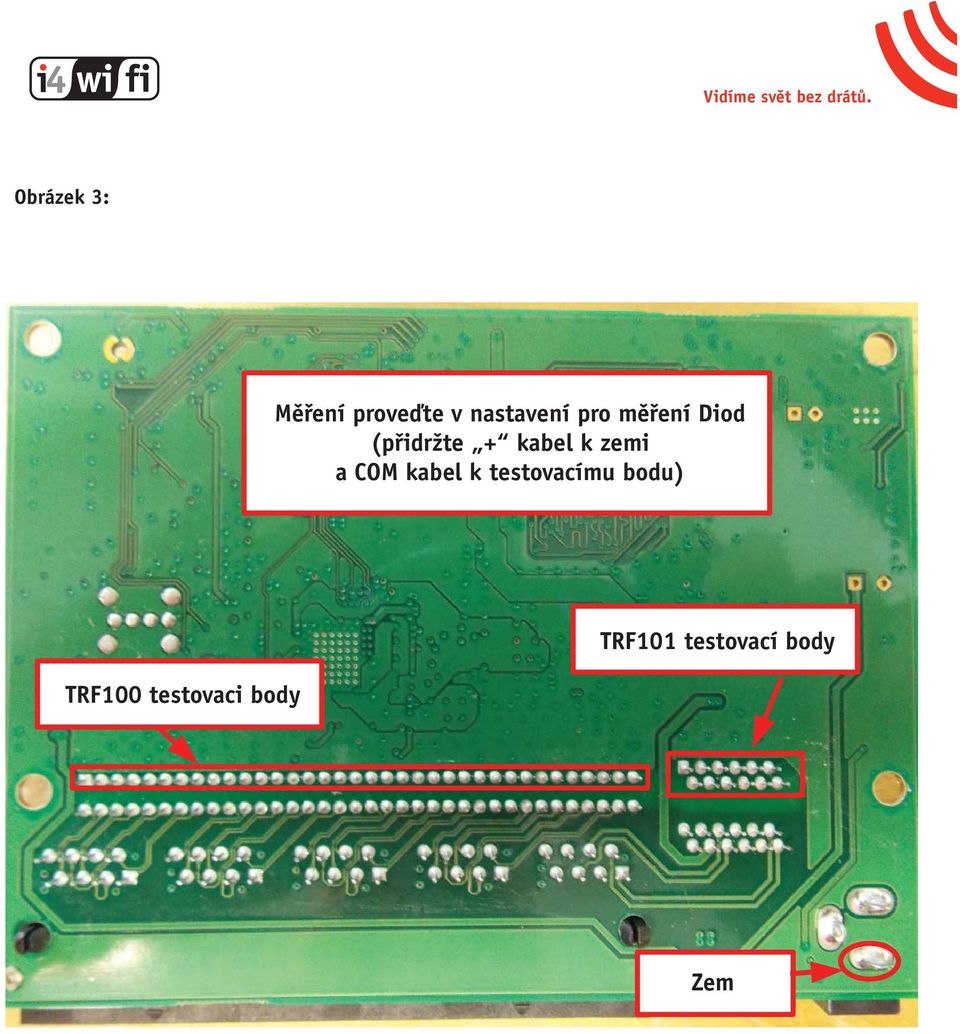

7 Obrázek 3: Měření proveďte v nastavení pro měření Diod (přidržte + kabel k i a COM kabel k testovacímu bodu) TRF100 testovaci body TRF101 testovací body Zem

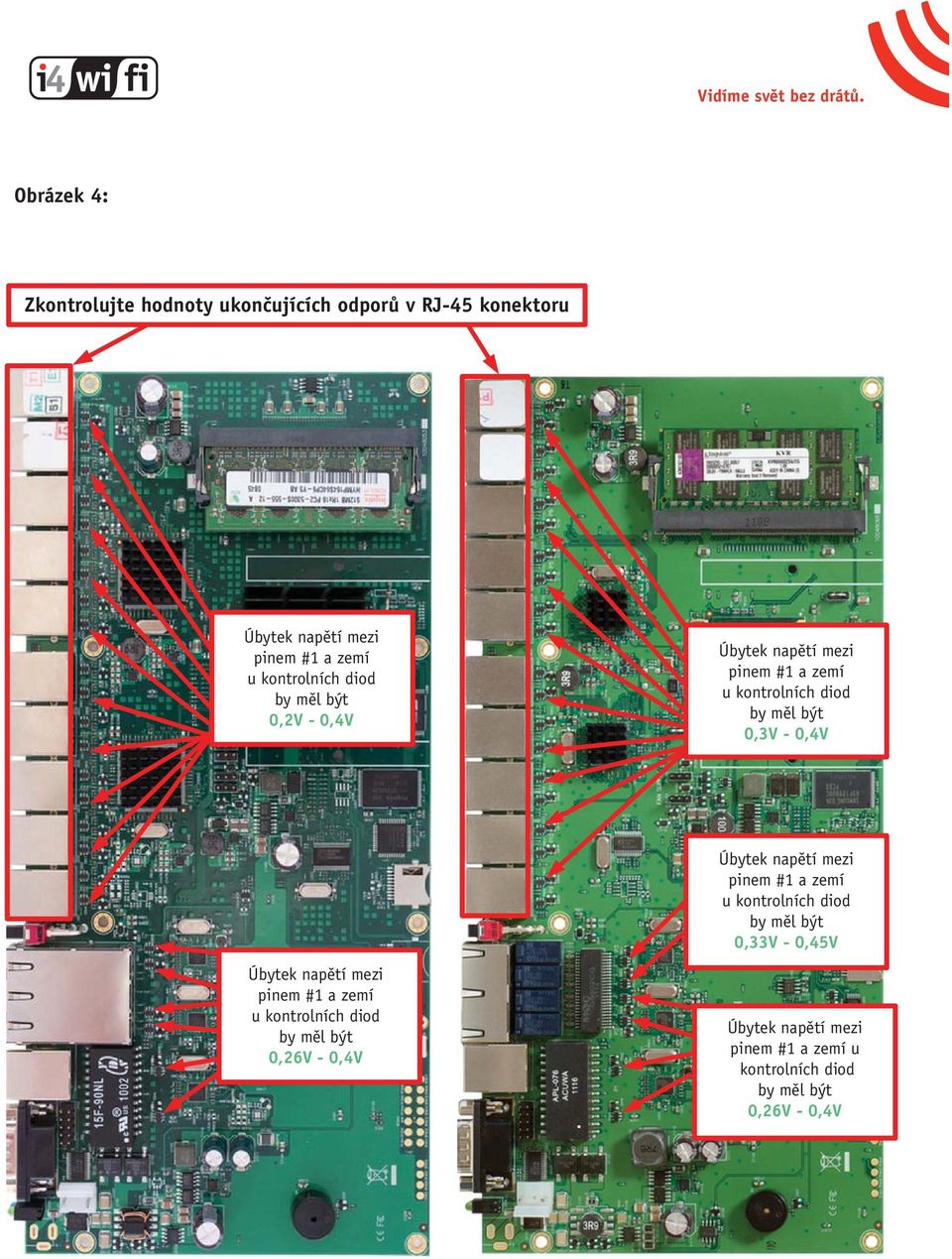

8 Obrázek 4: Zkontrolujte hodnoty ukončujících odporů v RJ-45 konektoru pinem #1 a í u kontrolních diod by měl být 0,2V - 0,4V pinem #1 a í u kontrolních diod by měl být 0,3V - 0,4V pinem #1 a í u kontrolních diod by měl být 0,33V - 0,45V pinem #1 a í u kontrolních diod by měl být 0,26V - 0,4V pinem #1 a í u kontrolních diod by měl být 0,26V - 0,4V

0,3V - 0,4V pinem #1 a í u kontrolních diod by měl být 0,33V - 0,45V pinem #1 a í u

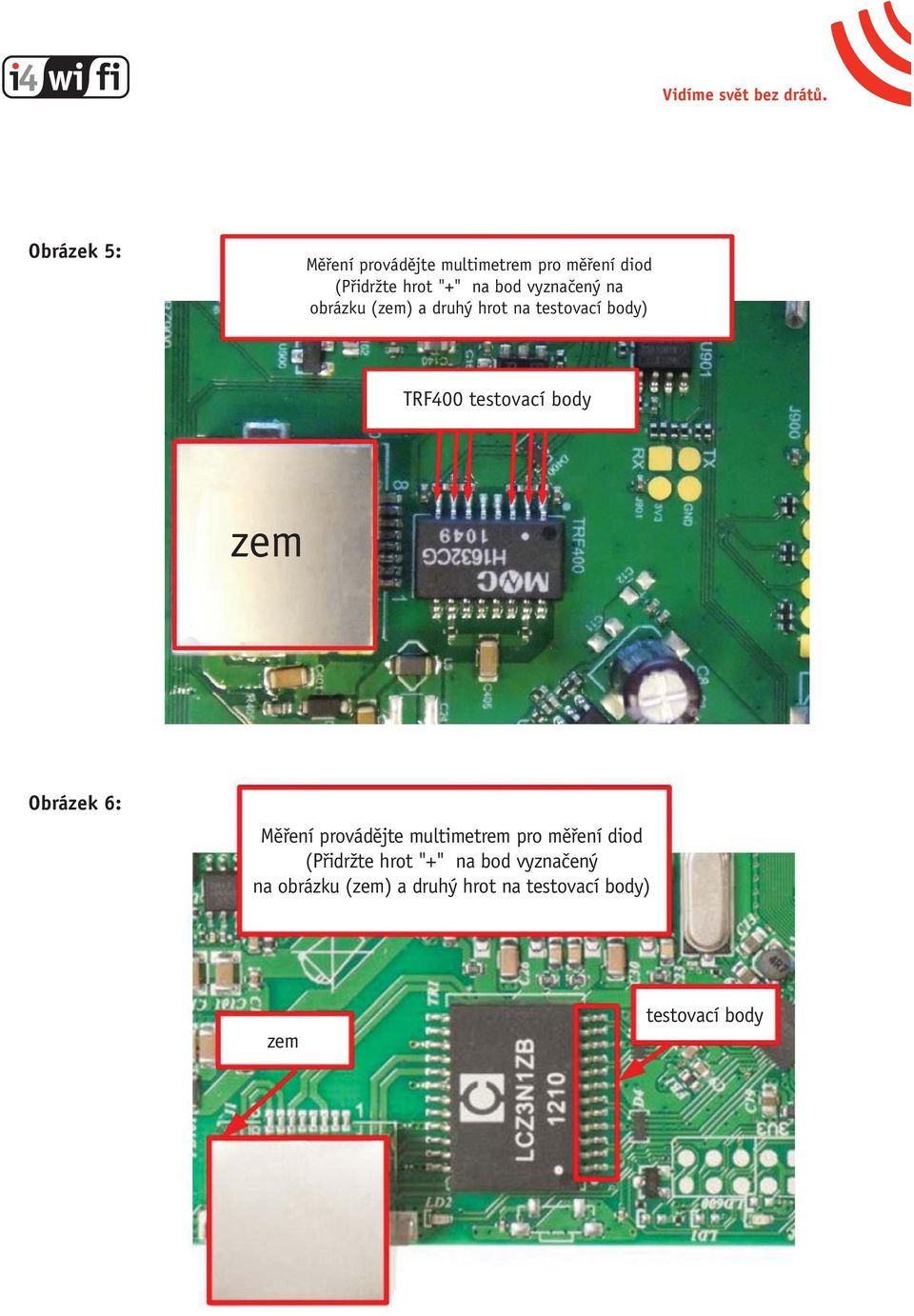

9 Obrázek 5: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) TRF400 testovací body Obrázek 6: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) testovací body

body Obrázek 6: Měření provádějte multimetrem pro měření diod (Přidržte hrot

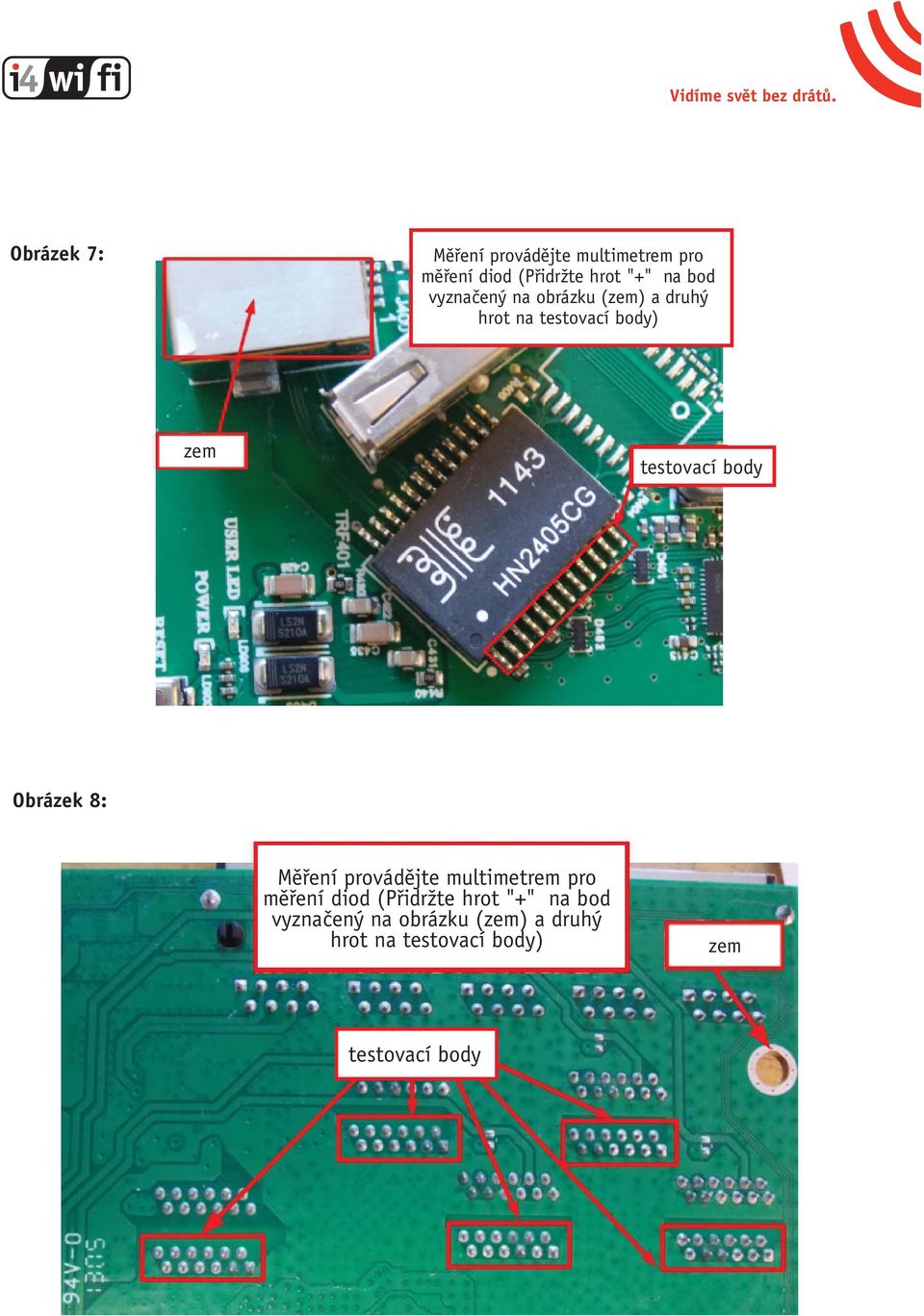

10 Obrázek 7: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) testovací body Obrázek 8: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) testovací body

body Obrázek 8: Měření provádějte multimetrem pro měření diod (Přidržte hrot

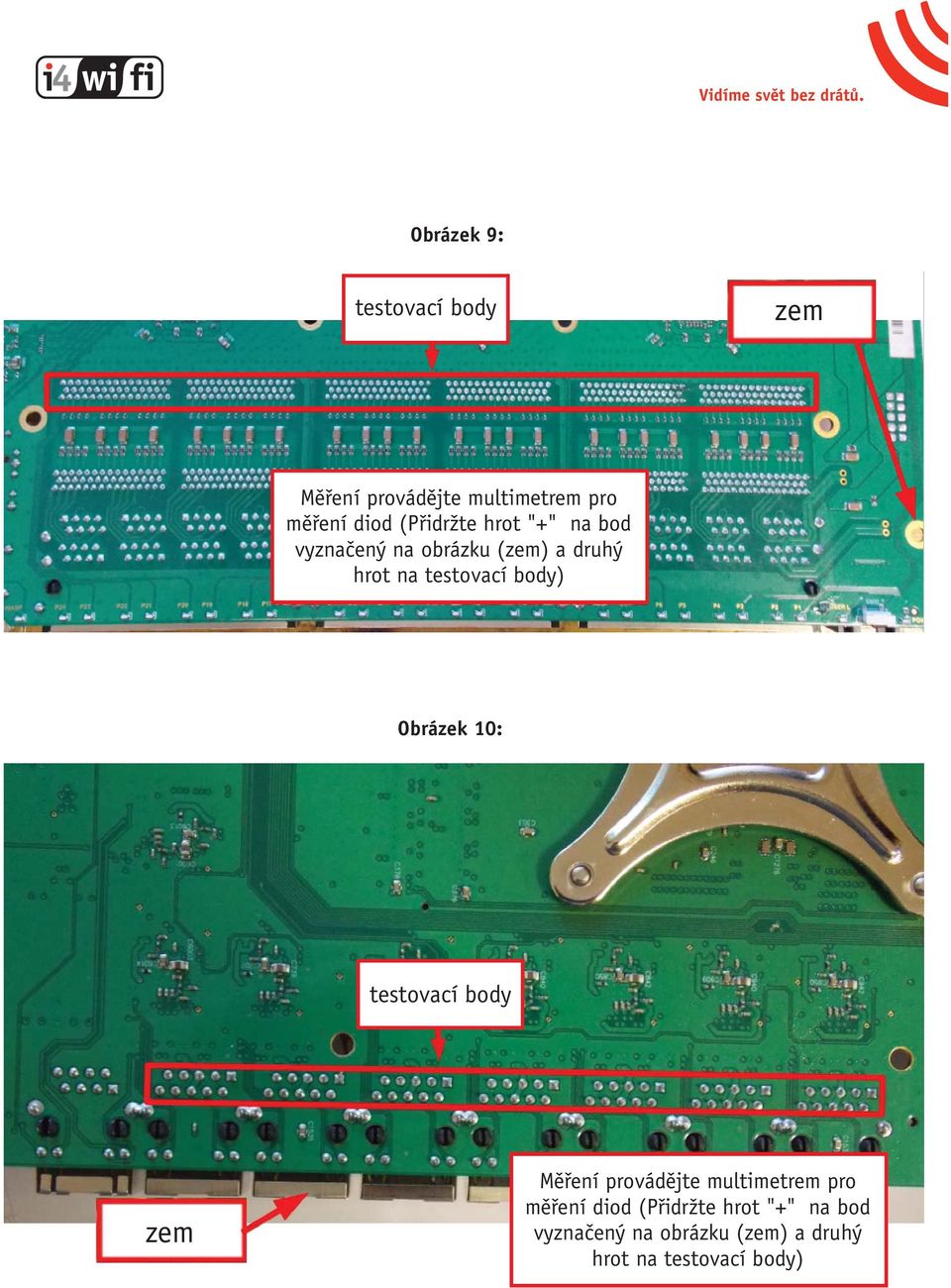

11 Vidíme svět bez drátů. Obrázek 9: testovací body Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) Obrázek 10: testovací body Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body)

hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) Obrázek

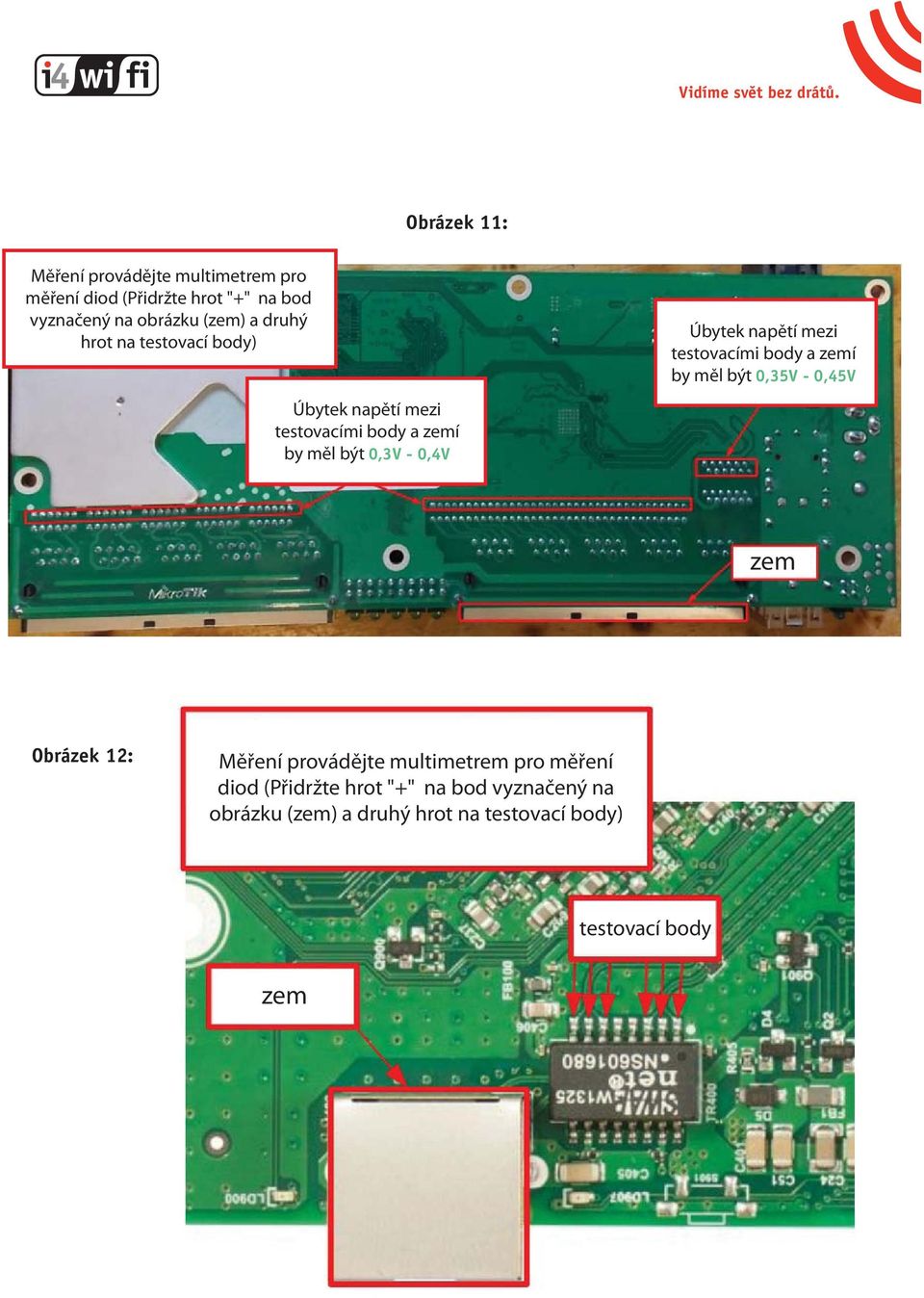

12 Obrázek 11: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) testovacími body a í by měl být 0,3V - 0,4V testovacími body a í by měl být 0,35V - 0,45V Obrázek 12: Měření provádějte multimetrem pro měření diod (Přidržte hrot "+" na bod vyznačený na obrázku () a druhý hrot na testovací body) testovací body

testovacími body a í by měl být 0,35V - 0,45V Obrázek 12: Měření provádějte multimetrem pro
