4A. Osazení elektroniky (nejnovější verze)

Transkript

1 4A. Osazení elektroniky (nejnovější verze) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 11

2 Step 1 Správné pořadí Extrudérů V návaznosti na předchozí kapitolu je nutné zapojit motory extrudérů ve správném pořadí. Jinak bude velmi komplikované řešit jakékoliv problémy.!!! POZOR, deska je velmi citlivá na elektrostatické náboje. Prosím postupujte s obezřetností a nedotýkejte se čipů na desce!!! Každý port na desce je označen písmenem E a číslem, správné pořadí je následující: Port E0 - Extrudér 1 Port E1 - Extrudér 2 Port E2 - Extrudér 3 Port E3 - Extrudér 4 Deska je v krabici "MOTORS & MULTIPLEXER" manual.prusa3d.com/ Page 2 of 11

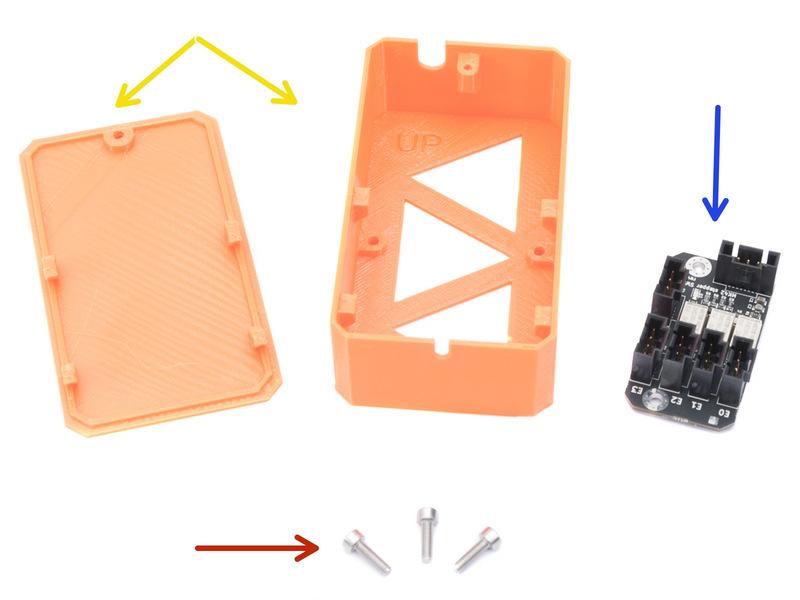

3 Step 2 Příprava desky Stepper Switch Šrouby M3x10 (3x) Kryt Stepper Switch (1x) Deska Stepper Switch (1x) Vložte desku do krytu a zajistěte ji dvěma šrouby M3x10. Stejnými šrouby budete následně upeňovat kryt na rám, takže je zatím nedotahujte zcela. Použijte 2,5mm inbusový klíč. Vytištěné díly jsou v sáčku 4.ELECTRONICS. Od poloviny srpna 2017 budou kryty pro desku Stepper Switch posílány pouze v černé barvě. Funkce i způsob montáže zůstává stejný manual.prusa3d.com/ Page 3 of 11

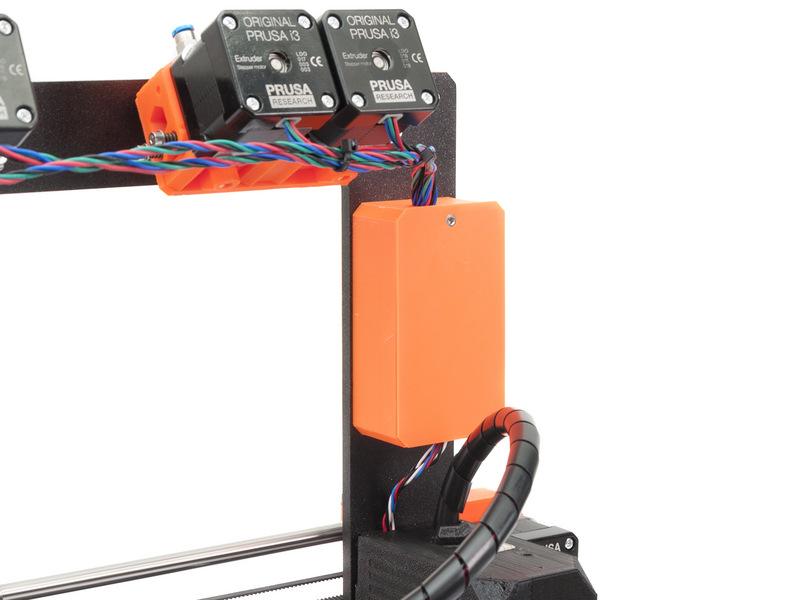

4 Step 3 Upevnění krytu na rám Šrouby M3x10 (2x) Najděte předvrtané otvory na rámu (nad krytem elektroniky). Umístěte kryt tak, aby nápis "UP" směřoval nahoru. Dotáhněte šrouby za pomocí 2,5mm inbusového klíče. Během utahování postupujte opatrně, pokud použijete větší sílu a minete předvrtané otvory můžete zlomit šroub. Pokud máte tiskárnu MK2, pak vám kabely z Multiplexeru povedou ze strany a nikoliv shora manual.prusa3d.com/ Page 4 of 11

5 Step 4 Připojení motorů z Extrudérů V návaznosti na předchozí kapitolu je nutné zapojit všechny motory extrudéru ve správném pořadí. Jinak bude komplikované řešit jakékoliv problémy. Začněte s Extrudérem 1 (nejblíže krytu). Najděte správný konektor a zapojte jej. Ujistěte se, že je konektor zapojen nadoraz! Připomenutí - správné pořadí Extrudérů je následující (viz poslední obrázek): Port E0 - Extrudér 1 Port E1 - Extrudér 2 Port E2 - Extrudér 3 Port E3 - Extrudér manual.prusa3d.com/ Page 5 of 11

6 Step 5 Správa kabeláže Použijte stahovací pásky pro uspořádání kabelů mimo kryt Stepper Switch. Dvě jsou dostatečné. Použijte vnitřní prostor v krytu Stepper Switch pro urovnání kabelů ze všech extrudérů. Uspořádejte je podobně, jak je naznačeno šipkami. Nezakrývejte tyto dva porty kabely z extrudérů! Step 6 Rozdíly mezi kabely Na propojení desky Stepper Switch a desky Rambo jsou připraveny dva kabely. Rozdíl mezi nimi je v počtu pinů v konektorech Kabel č.1.: 5 pinů na jednom konci a 4 piny na druhém konci. Kabel č.2.: 4 piny na obou koncích kabelu. Dvířka krytu slouží pouze pro zvýšení viditelnosti kabelů, zatím nejsou potřeba pro montáž manual.prusa3d.com/ Page 6 of 11

7 Step 7 Zapojení kabelů: 1. část Vezměte kabel se čtyřmi piny na obou koncích a zapojte jej do desky Stepper Switch. Pokračujte po kabelu na jeho druhý konec a zapojte jej do desky RAMBo jako na obrázku. Ujistěte se, že jsou oba konce kabelu řádně zapojeny! Použijte otvor ve spodní části krytu pro vedení kabelu manual.prusa3d.com/ Page 7 of 11

8 Step 8 Zapojení kabelů: 2. část Vezměte kabel s 5pinovým konektorem na jedné straně a zapojte jej desky Stepper Switch. Pokračujte na druhý konec kabelu a zapojte 4pinový konektor do horní řady socketu se 2x5 piny. Stejně jako na obrázku musí ČERVENÝ drát směřovat "ven z desky". Ujistěte se, že jsou oba konce kabelu řádně zapojeny! Použijte otvor ve spodní části krytu pro vedení kabelu. Kryt zavřete dvířky a zajistěte šroubem M3x manual.prusa3d.com/ Page 8 of 11

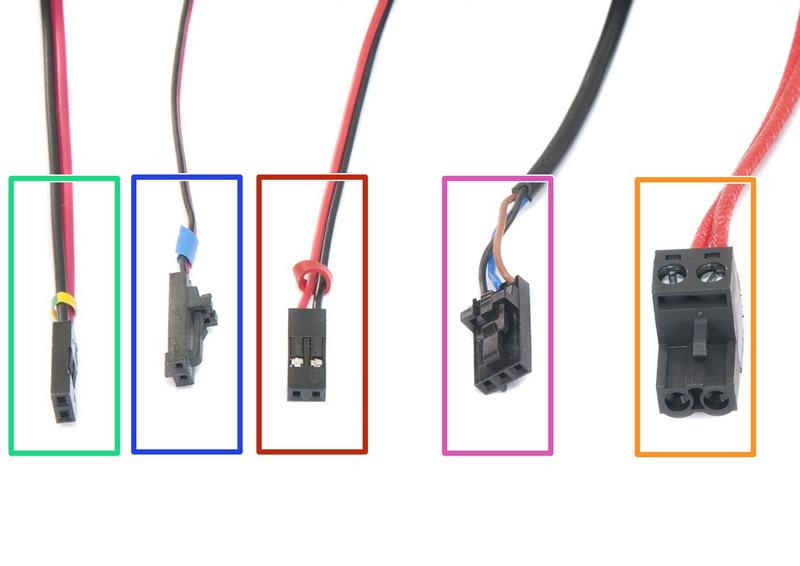

9 Step 9 Zapojení kabelů: 3. část V tomto kroku dokončíme zapojení kabelů z Multiplexeru, vezmětě veškeré konektory a zapojte je dle obrázku. Termistor Multiplexeru (kabel jdoucí z Multiplexeru označený Žluto-Zelenou bužírkou) [Na orientaci nezáleží]. Ventilátor Hotendu (kabel jdou z Multiplexeru označený modrou bužírkou). Tiskový ventilátor (kabel jdoucí z Multiplexeru označený Červenou bužírkou) [ujistěte se, že je červený kabel blíže k termistoru]. Senzor P.I.N.D.A. Napájení topení na trysce OPAKOVANĚ ZKONTROLUJTE zapojení! Je nesmírně důležité mít vše zapojené správně! 2018 manual.prusa3d.com/ Page 9 of 11

10 Step 10 Uzavření krytu elektroniky Poté co zapojíte všechny kabely, zavřete dvířka krytu elektroniky a utáhněte šroub M3x40 (1x) manual.prusa3d.com/ Page 10 of 11

11 Step 11 Rozdílné držáky cívek filamentu Elektronika je hotova! Přesuňme se k další kapitole. Od Listopadu 2017 se Multi Material upgrade posílá s novým držákem cívek filamentu. Najděte v balení držáky cívek filamentu a vyberte si následující návod: Černá plastová základna - 5A. Složení držáku filamentu (novější verze) Průhledné plastové části - 5B. Složení držáku filamentu (starší verze) This document was last generated on :56:42 AM manual.prusa3d.com/ Page 11 of 11
