1 S třední škola stavební Jihlava Návod na instalaci AutoCAD Architecture 2017 výukového SW firmy Autodesk Ing. Zbyněk Svoboda

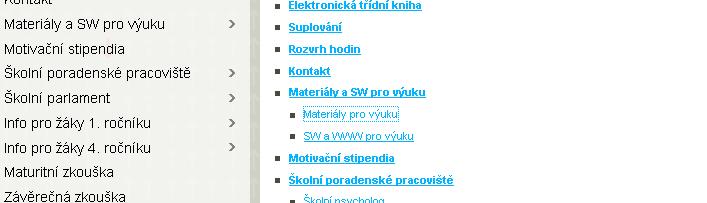

2 V prohlížeči zvolit - 2

3 3

4 4

5 5

6 6

7 Pokud se objeví, zvolíme No,thanks. 7

8 Kdo již má vytvořen účet pokračuje na snímek č. 14, v opačném případě zvolíme CREATE ACCOUNT. 8

9 Zvolit vaši platnou ovou adresu Vyplnit položky = Czech Heslo musí mít min. 8 Republic, Student, datum znaků a alespoň jedno narození. číslo a jedno písmeno 9

10 Na je odeslána zpráva pro aktivaci našeho účtu autodesk! Přihlásíme se tedy do našeho u!!!! POZOR!!! někdy spadne do SPAMu. 10

11 11

12 12

13 1. Jestliže po vyplnění a zadání NEXT se objeví hláška, že škola neexistuje v databázi, musíme ji přidat ADD IT TO OUR RECORDS? 2. Měsíc a rok zahájení studia 3. Měsíc a rok ukončení studia Účet je Nastaven! 13

14 Přihlásíme se k účtu Zadáme registrační Zadáme heslo zvolené při registraci 14

15 Většinou jsou již Windows 64-bit. Sériové číslo a produktový klíč budeme potřebovat při instalaci webovou stránku si necháme otevřenou 15

16 Soubor stáhneme např. do složky Stažené soubory a spustíme ho. 16

17 Může naskočit Řízení uživatelských účtů Zvolíme Ano Jestliže v tomto okamžiku naskočí hláška Restartovat počítač, tak počítač restartujeme a začneme od snímku č

18 Vypneme instalaci doplňků a zvolíme konfigurační šipku. 18

19 Vypneme instalaci Dílčích komponent 19

20 1. Zapneme Vlastní instalaci a nastavení funkcí nastavíme dle obrázku 2. Poté zavřeme konfigurační šipku a zvolíme Instalovat 20

21 Probíhá instalace trvá dle rychlosti počítače a internetu 21

22 Během instalace se může objevit následující hláška, zvolíme Neuzavírat aplikace a OK 22

23 AutoCAD Architecture je nainstalován, zvolíme Dokončit 23

24 Na ploše by se měla objevit ikonka pro spuštění AutoCADu program spustíme Tyto dvě ikony můžeme smazat. Migraci zrušíme!!! 24

25 25

26 AutoCAD by mel vypadat po instalaci přibližně takto: 26

27 Někdy i takto: Zde musíme zvolit Zahájit kreslení 27

28 Vypneme křížkem panely dle obrázku 28

29 Ze stránek školy si stáhneme soubory pro stavební čáry, stavební šrafy a uživatelské rozhraní (AutoCAD Classic) programu Složka: AutoCAD/Stavebni srafy a cary, uzivatelske rozhrani: Jedna se o soubor: Stavebni srafy a cary, uzivatelske rozhrani.zip 29

30 Stažený soubor někam rozbalíme a všechny čtyři rozbalené soubory si přes pravé tlačítko myši zkopírujeme do schránky Windows 1. Napíšeme menu a dáme ENTER 2. Přes pravé tlačítko myši zvolíme Vložit 3. Nahradíme soubory 30
