Sada 2 CAD2. 4. CADKON 2D 2011 Vkládání schodiště

Rozměr: px
Začít zobrazení ze stránky:

Download "Sada 2 CAD2. 4. CADKON 2D 2011 Vkládání schodiště"

Transkript

1 S třední škola stavební Jihlava Sada 2 CAD2 4. CADKON 2D 2011 Vkládání schodiště Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Zbyněk Svoboda 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 OSNOVA modulu Úvod Vkládání schodiště Editace schodiště SHRNUTÍ

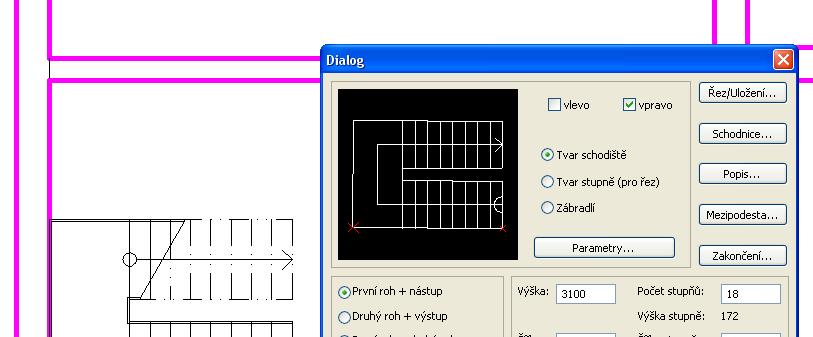

3 Úvod Vkládání schodiště je interaktivní funkce, neboť při nastavování parametrů schodiště přehledně vidíme v náhledu jak schodiště bude vypadat. Samozřejmě předpokladem je třeba znát základní pojmy konstrukční výška, jalový stupeň, šířka ramene atd. Je třeba dodat že, na rozdíl od čistého AutoCADu, nevytvaříme hladiny. CADKON si objekty sám umisťuje do příslušných hladin.

4 Po zvolení příkazu Schodiště se objeví panel pro výběr typu schodiště, červené body charakterizují vkládací body schodiště do půdorysu viz. dále.

5 Druhý bod je možné zadat libovolně, pouze musí být v daném směru v tomto případě bod ve směru nástupu.. Výsledek První roh nástup

6 Pravotočivé První roh nástup Levotočivé První roh výstup

7 Druhý roh Pravotočivé První roh První roh Jestliže potřebujeme schodiště roztáhnout do daného schodišťového prostoru, použijeme volbu První roh + druhý roh. Levotočivé Druhý roh

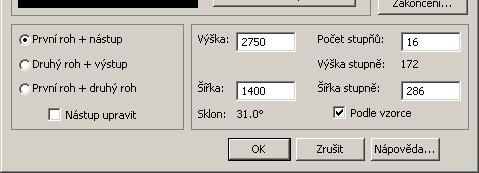

8 Základní parametry schodiště Výška, kterou potřebujeme schodištěm překonat, většinou se jedná o konstrukční výšku. Šířka schodišťového ramene Program sám navrhne optimální počet stupňů, spočítá výšku stupně a šířku stupně vše vyhovuje vzorci pro výpočet schodiště = 2h + b = 630 Počet stupňů můžeme zadat i sami, program opět přepočítá výšku a šířku dle vzorce. Jestliže vypneme zatržítko Podle vzorce, pak můžeme zadat libovolný počet stupňů i libovolnou šířku stupně a vytvořit tak libovolně šikmé schodiště.

9 Parametry tvaru schodiště Zde můžeme zadat parametry týkající se daného tvaru schodiště u jednotlivých typů schodišť se mohou tyto parametry lišit. Zde např. můžeme zadat: - šířku zrcadla - délku podesty - počet stupňů k podestě Celkový počet stupňů bude samozřejmě zachován =16, vytvoříme tedy nerovnoramené schodiště.

10 Parametry tvaru stupně. Vkládání schodiště Kliknutím do náhledu zvolíme tvar stupně

11 Zábradlí Určíme na které straně schodišťového ramene bude zakresleno zábradlí můžeme zadat vlevo, vpravo nebo vlevo i vpravo.

12 Zobrazení schodiště v půdorysu Určíme o jaké schodiště se jedná: poslední, typické nebo nástupní podlaží a určíme výškuřezné roviny (2/3 konstrukční výšky) Jestliže máme schody uloženy do schodišťové zdi, určíme Hloubku uložení stupně na zeď.

13 Schodnice Jestliže navrhujeme schodnicové schodiště, můžeme zadat rozměr schodnice a na které straně schodnice bude vlevo, vpravo, vlevo i vpravo

14 Popis schodiště Určíme zda chceme schodiště popsat.

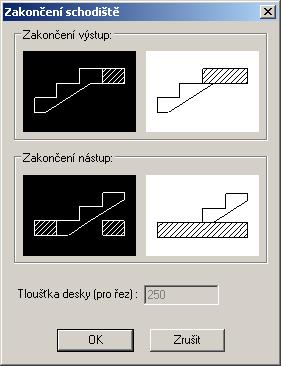

15 Zakončení schodišťových ramen jalový a výstupní stupeň Platí to co je bíle

16 Příklad použití volby Nástup upravit První roh Druhý roh Schodiště se automaticky roztáhne mezi první a druhý roh. Počet stupňů nastavíme v Parametrech...

17 Editace schodiště Editace, úprava schodiště Schodiště oknem vybereme a potvrdíme ENTER

18 Editace schodiště Vymazání schodiště Schodiště oknem vybereme a potvrdíme ENTER

19 Editace schodiště Řez schodištěm Postup: Zadáme 1. a 2. bodřezné roviny a bod hloubky pohledu (vždy ukázat bod až za schodištěm). Poté zadáme bod kam chceme řez vložit, oknem vybereme schodiště a zadáme ENTER. Tímto příkazem můžeme vytvořit i pohled na schodiště, když řeznou rovinu zadáme před schodištěm.

20 Editace schodiště Když potřebujeme posunout schodiště, respektive celý půdorys, je třeba zapnout všechny vypnuté hladiny!!!!!!! Vypnuté hladiny se nám samozřejmě neposunou a pak vznikají problémy. U schodiště je to hladina CKSCHODY_3. Když tak neučiníme, nepůjde vykreslit řez můžeme napravit že zeditujeme schodiště bez změny parametrů.

21 Shrnutí K dispozici je tedy návod step by step pro vkládání schodišť pomocí SW CADKON 2D 2011, firmy Abstudio Praha, dle kterého by měl být každý schopen nakreslit schodiště všech základních tvarů.

22 Zdroje 1. Software firmy Autodesk AutoCAD Architecture Software firmy Abstudio CADKON 2D 2011 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Zbyněk Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
