Uživatelský manuál MSO Série Přenosný digitální osciloskop

Transkript

1 Uživatelský manuál MSO Série Přenosný digitální osciloskop MSO5022S MSO7102T

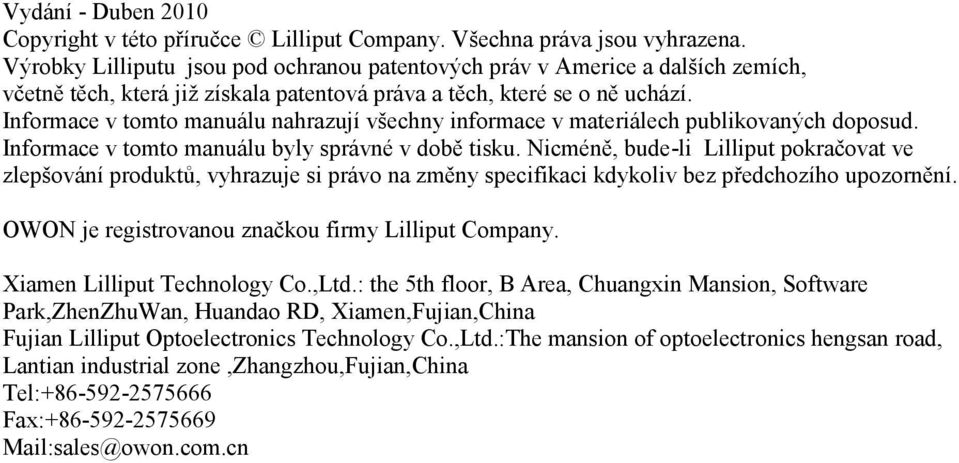

2 Vydání - Duben 2010 Copyright v této příručce Lilliput Company. Všechna práva jsou vyhrazena. Výrobky Lilliputu jsou pod ochranou patentových práv v Americe a dalších zemích, včetně těch, která jiţ získala patentová práva a těch, které se o ně uchází. Informace v tomto manuálu nahrazují všechny informace v materiálech publikovaných doposud. Informace v tomto manuálu byly správné v době tisku. Nicméně, bude-li Lilliput pokračovat ve zlepšování produktů, vyhrazuje si právo na změny specifikaci kdykoliv bez předchozího upozornění. OWON je registrovanou značkou firmy Lilliput Company. Xiamen Lilliput Technology Co.,Ltd.: the 5th floor, B Area, Chuangxin Mansion, Software Park,ZhenZhuWan, Huandao RD, Xiamen,Fujian,China Fujian Lilliput Optoelectronics Technology Co.,Ltd.:The mansion of optoelectronics hengsan road, Lantian industrial zone,zhangzhou,fujian,china Tel: Fax: Mail:sales@owon.com.cn

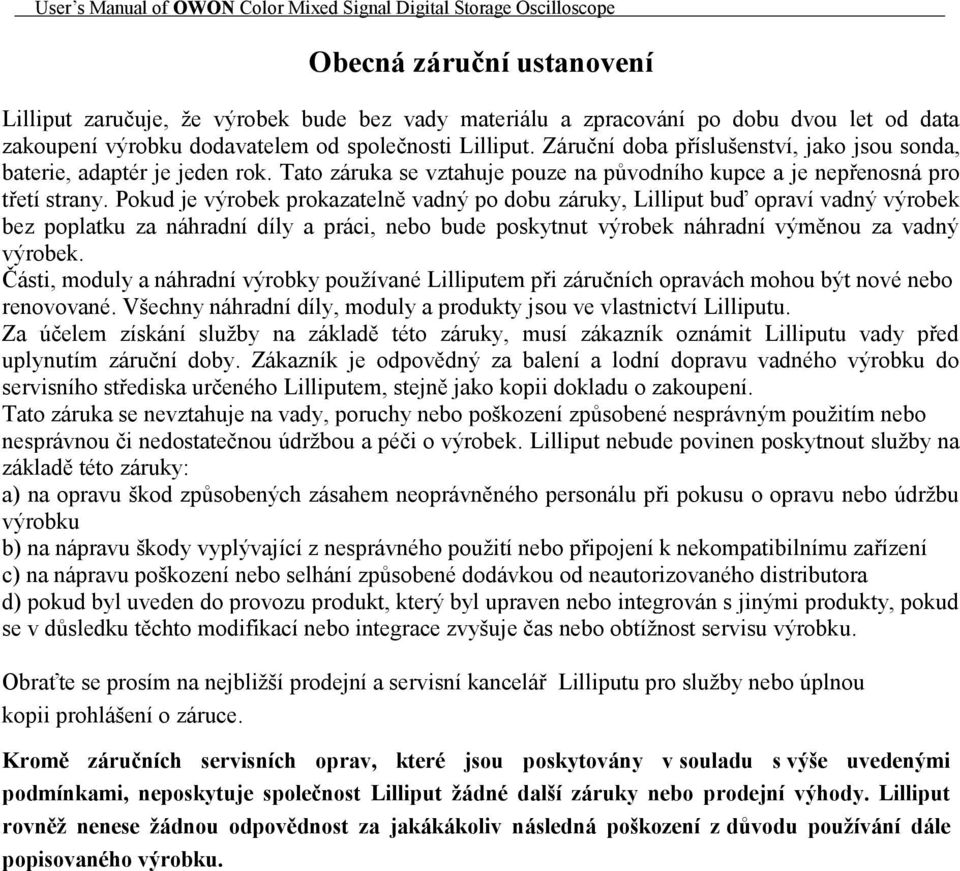

3 Obecná záruční ustanovení Lilliput zaručuje, ţe výrobek bude bez vady materiálu a zpracování po dobu dvou let od data zakoupení výrobku dodavatelem od společnosti Lilliput. Záruční doba příslušenství, jako jsou sonda, baterie, adaptér je jeden rok. Tato záruka se vztahuje pouze na původního kupce a je nepřenosná pro třetí strany. Pokud je výrobek prokazatelně vadný po dobu záruky, Lilliput buď opraví vadný výrobek bez poplatku za náhradní díly a práci, nebo bude poskytnut výrobek náhradní výměnou za vadný výrobek. Části, moduly a náhradní výrobky pouţívané Lilliputem při záručních opravách mohou být nové nebo renovované. Všechny náhradní díly, moduly a produkty jsou ve vlastnictví Lilliputu. Za účelem získání sluţby na základě této záruky, musí zákazník oznámit Lilliputu vady před uplynutím záruční doby. Zákazník je odpovědný za balení a lodní dopravu vadného výrobku do servisního střediska určeného Lilliputem, stejně jako kopii dokladu o zakoupení. Tato záruka se nevztahuje na vady, poruchy nebo poškození způsobené nesprávným pouţitím nebo nesprávnou či nedostatečnou údrţbou a péči o výrobek. Lilliput nebude povinen poskytnout sluţby na základě této záruky: a) na opravu škod způsobených zásahem neoprávněného personálu při pokusu o opravu nebo údrţbu výrobku b) na nápravu škody vyplývající z nesprávného pouţití nebo připojení k nekompatibilnímu zařízení c) na nápravu poškození nebo selhání způsobené dodávkou od neautorizovaného distributora d) pokud byl uveden do provozu produkt, který byl upraven nebo integrován s jinými produkty, pokud se v důsledku těchto modifikací nebo integrace zvyšuje čas nebo obtíţnost servisu výrobku. Obraťte se prosím na nejbliţší prodejní a servisní kancelář Lilliputu pro sluţby nebo úplnou kopii prohlášení o záruce. Kromě záručních servisních oprav, které jsou poskytovány v souladu s výše uvedenými podmínkami, neposkytuje společnost Lilliput žádné další záruky nebo prodejní výhody. Lilliput rovněž nenese žádnou odpovědnost za jakákákoliv následná poškození z důvodu používání dále popisovaného výrobku.

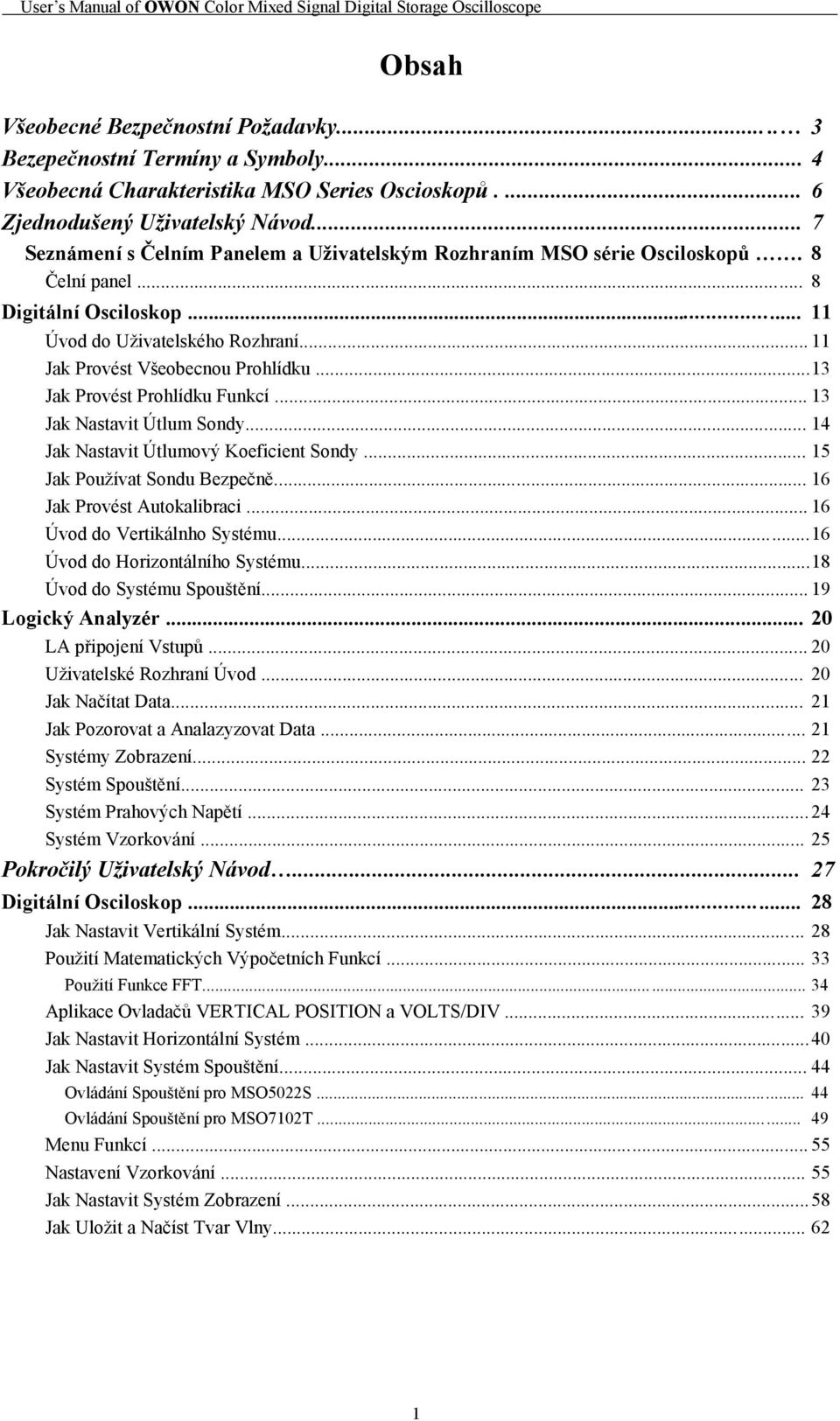

4 Obsah Všeobecné Bezpečnostní Požadavky Bezepečnostní Termíny a Symboly... 4 Všeobecná Charakteristika MSO Series Oscioskopů Zjednodušený Uživatelský Návod... 7 Seznámení s Čelním Panelem a Uživatelským Rozhraním MSO série Osciloskopů. 8 Čelní panel... 8 Digitální Osciloskop Úvod do Uţivatelského Rozhraní Jak Provést Všeobecnou Prohlídku Jak Provést Prohlídku Funkcí Jak Nastavit Útlum Sondy Jak Nastavit Útlumový Koeficient Sondy Jak Pouţívat Sondu Bezpečně Jak Provést Autokalibraci Úvod do Vertikálnho Systému Úvod do Horizontálního Systému Úvod do Systému Spouštění Logický Analyzér LA připojení Vstupů Uţivatelské Rozhraní Úvod Jak Načítat Data Jak Pozorovat a Analazyzovat Data Systémy Zobrazení Systém Spouštění Systém Prahových Napětí Systém Vzorkování Pokročilý Uživatelský Návod Digitální Osciloskop Jak Nastavit Vertikální Systém Pouţití Matematických Výpočetních Funkcí Pouţití Funkce FFT Aplikace Ovladačů VERTICAL POSITION a VOLTS/DIV Jak Nastavit Horizontální Systém Jak Nastavit Systém Spouštění Ovládání Spouštění pro MSO5022S Ovládání Spouštění pro MSO7102T Menu Funkcí Nastavení Vzorkování Jak Nastavit Systém Zobrazení Jak Uloţit a Načíst Tvar Vlny

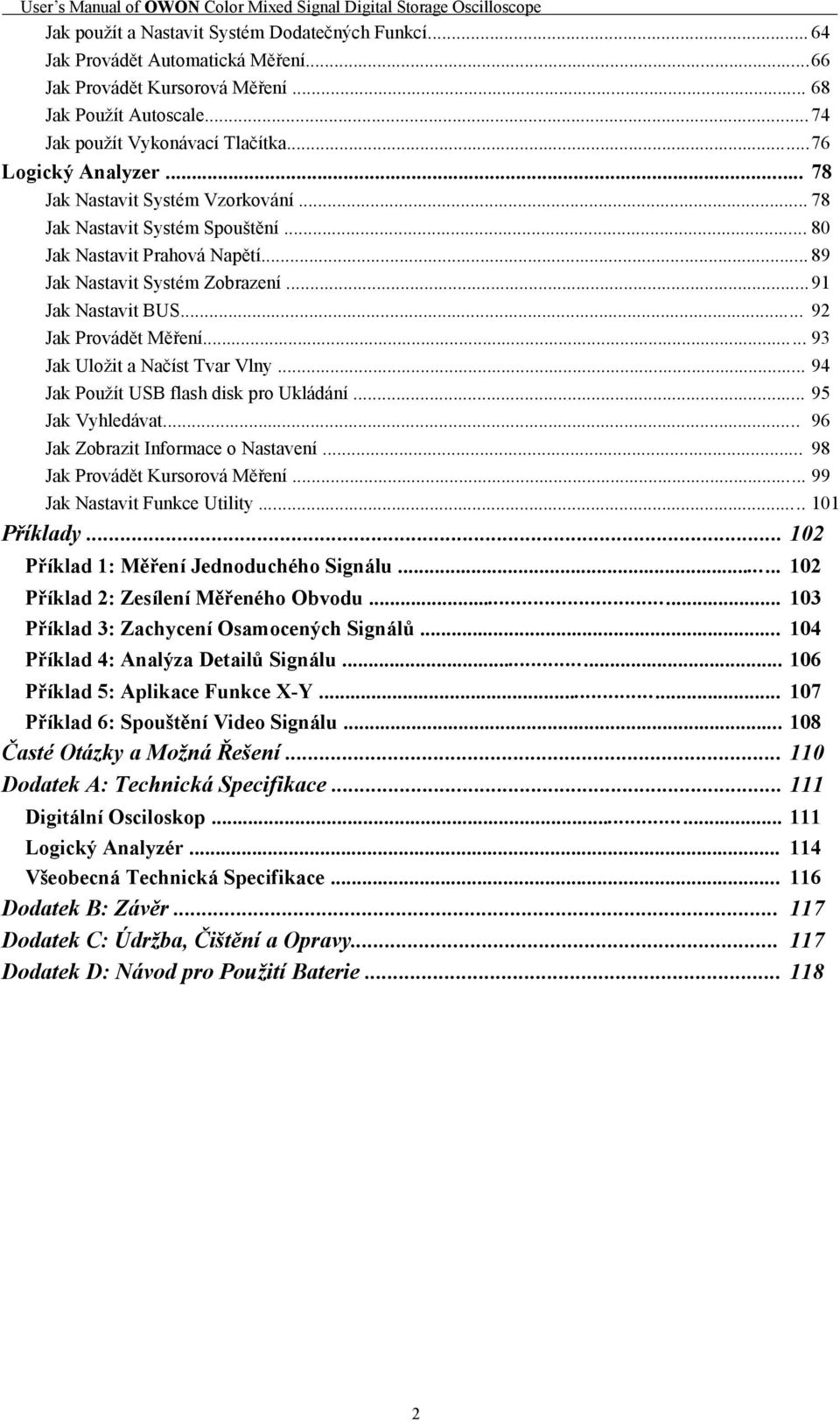

5 Jak pouţít a Nastavit Systém Dodatečných Funkcí Jak Provádět Automatická Měření Jak Provádět Kursorová Měření Jak Pouţít Autoscale Jak pouţít Vykonávací Tlačítka Logický Analyzer Jak Nastavit Systém Vzorkování Jak Nastavit Systém Spouštění Jak Nastavit Prahová Napětí Jak Nastavit Systém Zobrazení Jak Nastavit BUS Jak Provádět Měření Jak Uloţit a Načíst Tvar Vlny Jak Pouţít USB flash disk pro Ukládání Jak Vyhledávat Jak Zobrazit Informace o Nastavení Jak Provádět Kursorová Měření Jak Nastavit Funkce Utility Příklady Příklad 1: Měření Jednoduchého Signálu Příklad 2: Zesílení Měřeného Obvodu Příklad 3: Zachycení Osamocených Signálů Příklad 4: Analýza Detailů Signálu Příklad 5: Aplikace Funkce X-Y Příklad 6: Spouštění Video Signálu Časté Otázky a Možná Řešení Dodatek A: Technická Specifikace Digitální Osciloskop Logický Analyzér Všeobecná Technická Specifikace Dodatek B: Závěr Dodatek C: Údržba, Čištění a Opravy Dodatek D: Návod pro Použití Baterie

6 Všeobecné bezpečnostní požadavky Před použitím si přečtěte, prosím, následující bezpečnostní opatření, abyste zabránili možnému zranění a poškození tohoto produktu nebo jakéhokoliv jiného připojeného produktu. Abyste předešli nebezpečí, používejte tento výrobek pouze v předepsaném rozsahu. Údrţbu smí provádět pouze kvalifikovaní technici. Zabraňte požáru nebo zranění. Připojte sondu správně tak, aby uzemněný konec sondy byl připojen na zemnící připojení. Nepřipojujte uzemnění na kladný pól. Používejte správné vedení. Pouţívejte pouze napájecí kabel speciálně určený pro tento produkt nebo kabel schválený pro pouţití tohoto výrobku. Připojujte a odpojujte správně. Kdyţ je sonda nebo testovací vodič připojen k napájecímu kabelu, prosím, nepřipojujte a neodpojujte sondy nebo testovací vodič náhodně. Uzemnění produktu. Tento výrobek je uzemněn přes uzemnění pomocí napájecí šňůry. Abyste zabránili elektrickému šoku, musí být zemnící vodič připojen na zem. Před jakýmkoliv připojením na vstupní či výstupní svorky si musíte být jisti, ţe tento výrobek byl správně uzemněn. Věnujte pozornost nominálním hodnotám všech svorek. Aby se zabránilo poţáru nebo úrazu elektrickým proudem, věnujte prosím pozornost všem nominálním hodnotám a označením na tomto výrobku. Před jakýmkoliv připojením tohoto produktu, si prosím přečtěte uţivatelskou příručku, pro pochopení informací o jmenovitých hodnotách. Neprovádějte žádné operace, pokud není na přístroji připevněn kryt. Pokud jiţ byly kryt nebo panel odstraněny, prosím, nepracujte dále s tímto produktem. Používejte správné pojistky. Pro tento výrobek mohou být pouţity pouze pojistky v souladu se zadaným typem a jmenovitou hodnotou Nedotýkejte se žádných živých či obnažených části výrobku. Kdyţ je přístroj připojen k napájení, prosím, nedotýkejte se odkrytých a neizolovaných částí výrobků. Prosím, neprovádějte žádné operace s přístrojem, pokud máte podezření na poškození přístroje. Jestliţe máte podezření na poškození přístroje, obraťte se na kvalifikovaný personál údrţby pro jeho kontrolu. Zajistěte dobré větrání přístroje. Pro zajištění správného větrání přístroje si podrobně pročtěte uţivatelský manuál. Prosím, nepoužívejte přístroj, ve vlhkém prostředí. Prosím, nepoužívejte přístroj v prostředí s nebezpečím výbuchu. Udržujte povrch přístroje čistý a suchý. 3

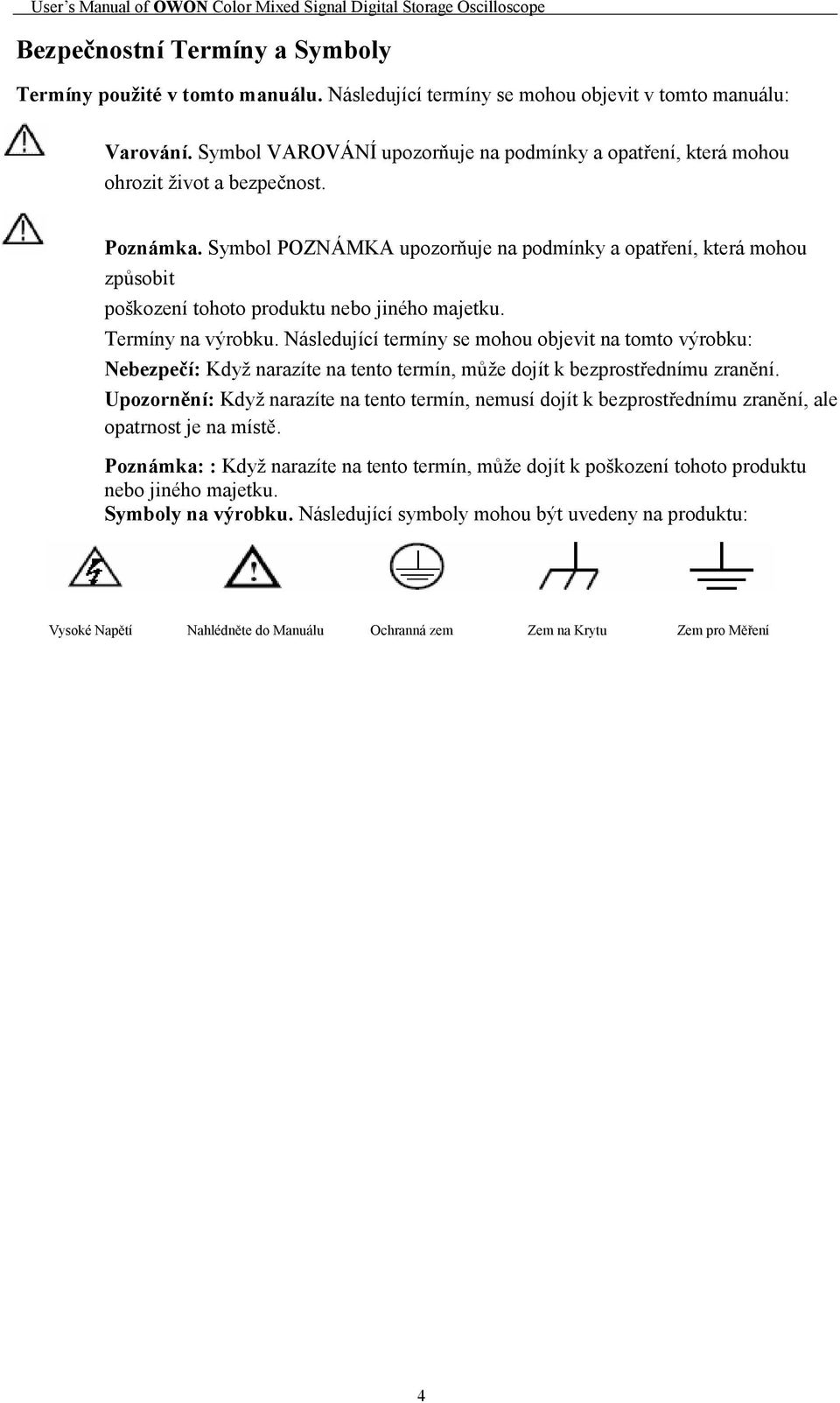

7 Bezpečnostní Termíny a Symboly Termíny použité v tomto manuálu. Následující termíny se mohou objevit v tomto manuálu: Varování. Symbol VAROVÁNÍ upozorňuje na podmínky a opatření, která mohou ohrozit ţivot a bezpečnost. Poznámka. Symbol POZNÁMKA upozorňuje na podmínky a opatření, která mohou způsobit poškození tohoto produktu nebo jiného majetku. Termíny na výrobku. Následující termíny se mohou objevit na tomto výrobku: Nebezpečí: Kdyţ narazíte na tento termín, můţe dojít k bezprostřednímu zranění. Upozornění: Kdyţ narazíte na tento termín, nemusí dojít k bezprostřednímu zranění, ale opatrnost je na místě. Poznámka: : Kdyţ narazíte na tento termín, můţe dojít k poškození tohoto produktu nebo jiného majetku. Symboly na výrobku. Následující symboly mohou být uvedeny na produktu: Vysoké Napětí Nahlédněte do Manuálu Ochranná zem Zem na Krytu Zem pro Měření 4

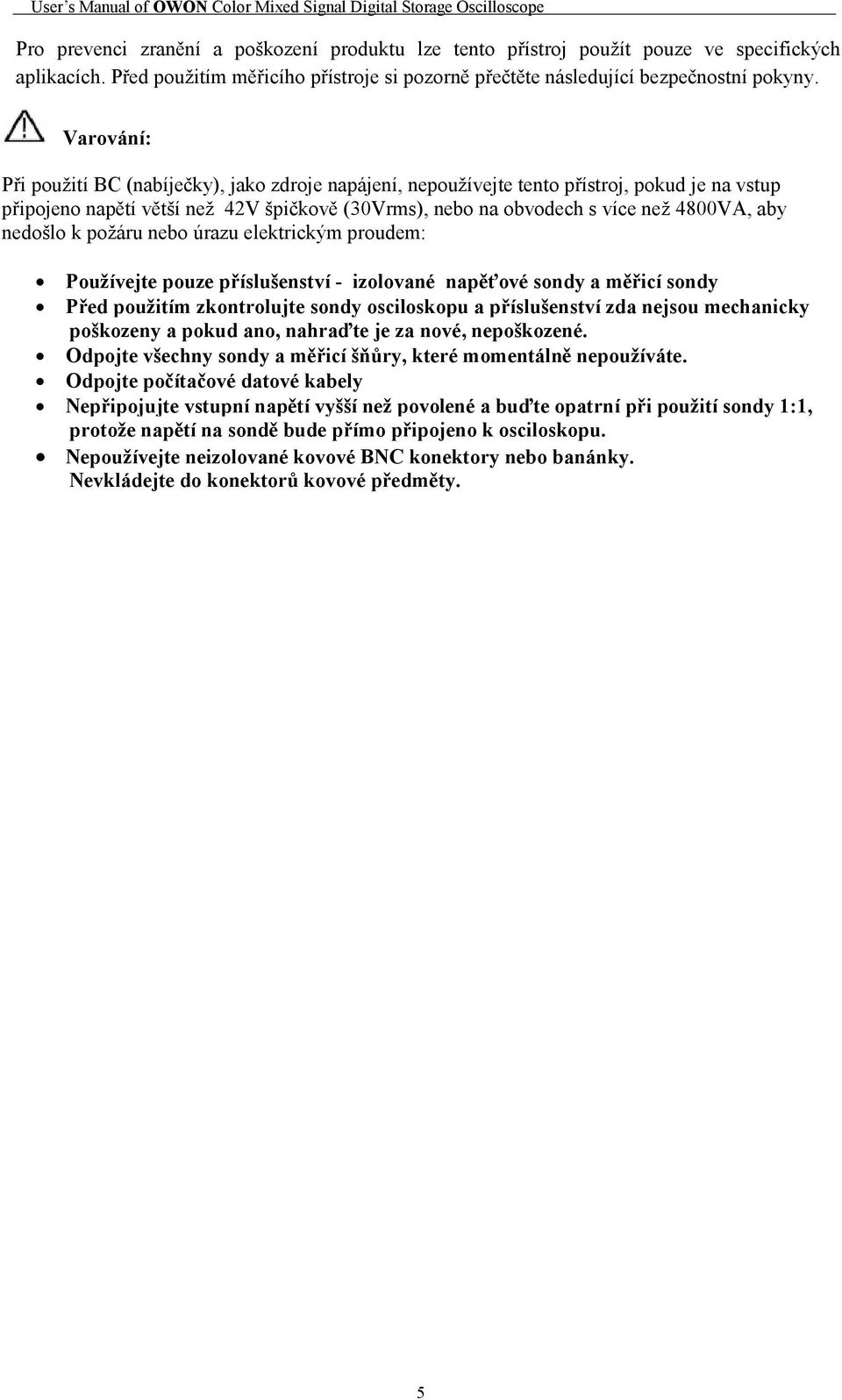

8 Pro prevenci zranění a poškození produktu lze tento přístroj pouţít pouze ve specifických aplikacích. Před pouţitím měřicího přístroje si pozorně přečtěte následující bezpečnostní pokyny. Varování: Při pouţití BC (nabíječky), jako zdroje napájení, nepouţívejte tento přístroj, pokud je na vstup připojeno napětí větší neţ 42V špičkově (30Vrms), nebo na obvodech s více neţ 4800VA, aby nedošlo k poţáru nebo úrazu elektrickým proudem: Používejte pouze příslušenství - izolované napěťové sondy a měřicí sondy Před použitím zkontrolujte sondy osciloskopu a příslušenství zda nejsou mechanicky poškozeny a pokud ano, nahraďte je za nové, nepoškozené. Odpojte všechny sondy a měřicí šňůry, které momentálně nepoužíváte. Odpojte počítačové datové kabely Nepřipojujte vstupní napětí vyšší než povolené a buďte opatrní při použití sondy 1:1, protože napětí na sondě bude přímo připojeno k osciloskopu. Nepoužívejte neizolované kovové BNC konektory nebo banánky. Nevkládejte do konektorů kovové předměty. 5

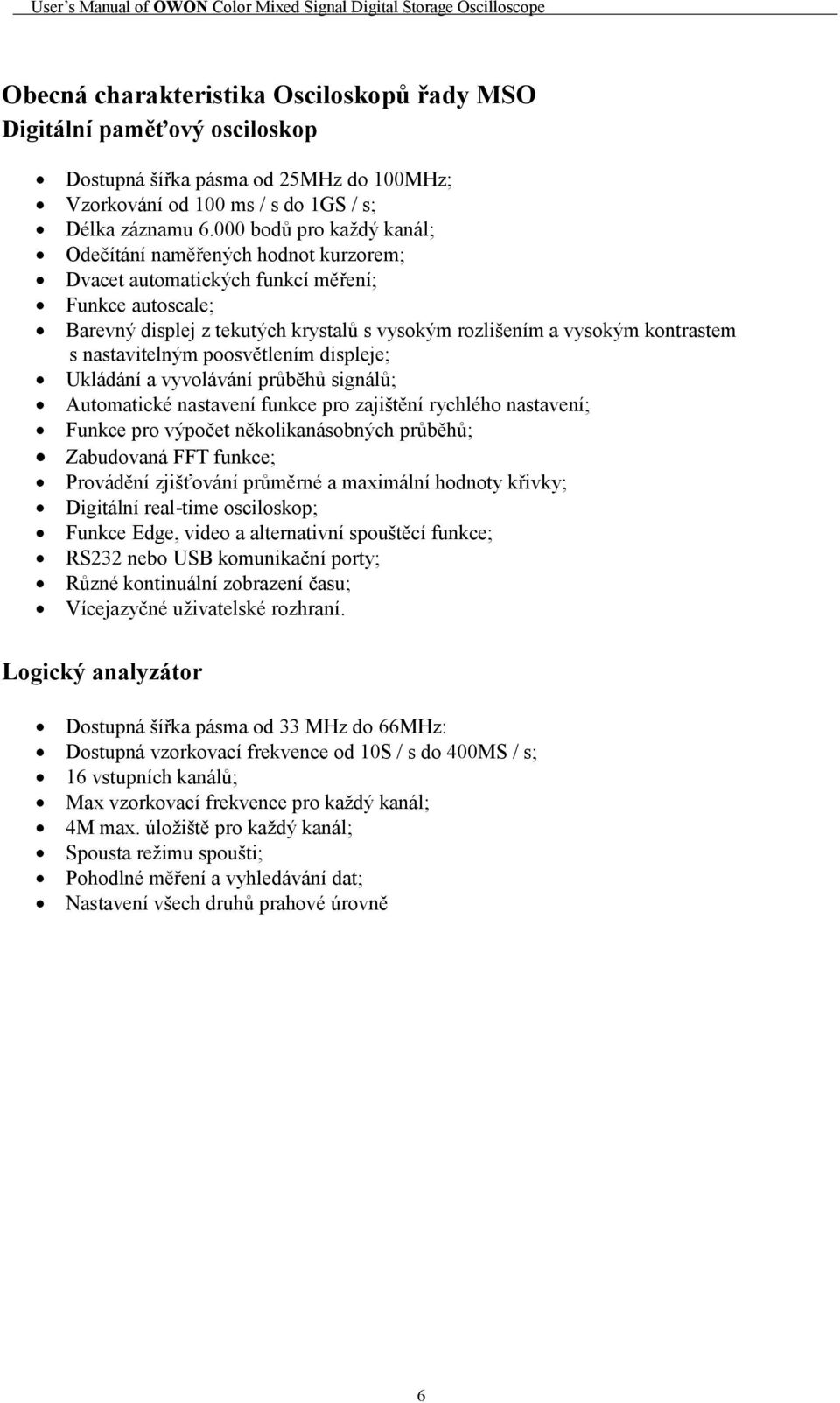

9 Obecná charakteristika Osciloskopů řady MSO Digitální paměťový osciloskop Dostupná šířka pásma od 25MHz do 100MHz; Vzorkování od 100 ms / s do 1GS / s; Délka záznamu bodů pro kaţdý kanál; Odečítání naměřených hodnot kurzorem; Dvacet automatických funkcí měření; Funkce autoscale; Barevný displej z tekutých krystalů s vysokým rozlišením a vysokým kontrastem s nastavitelným poosvětlením displeje; Ukládání a vyvolávání průběhů signálů; Automatické nastavení funkce pro zajištění rychlého nastavení; Funkce pro výpočet několikanásobných průběhů; Zabudovaná FFT funkce; Provádění zjišťování průměrné a maximální hodnoty křivky; Digitální real-time osciloskop; Funkce Edge, video a alternativní spouštěcí funkce; RS232 nebo USB komunikační porty; Různé kontinuální zobrazení času; Vícejazyčné uţivatelské rozhraní. Logický analyzátor Dostupná šířka pásma od 33 MHz do 66MHz: Dostupná vzorkovací frekvence od 10S / s do 400MS / s; 16 vstupních kanálů; Max vzorkovací frekvence pro kaţdý kanál; 4M max. úloţiště pro kaţdý kanál; Spousta reţimu spoušti; Pohodlné měření a vyhledávání dat; Nastavení všech druhů prahové úrovně 6

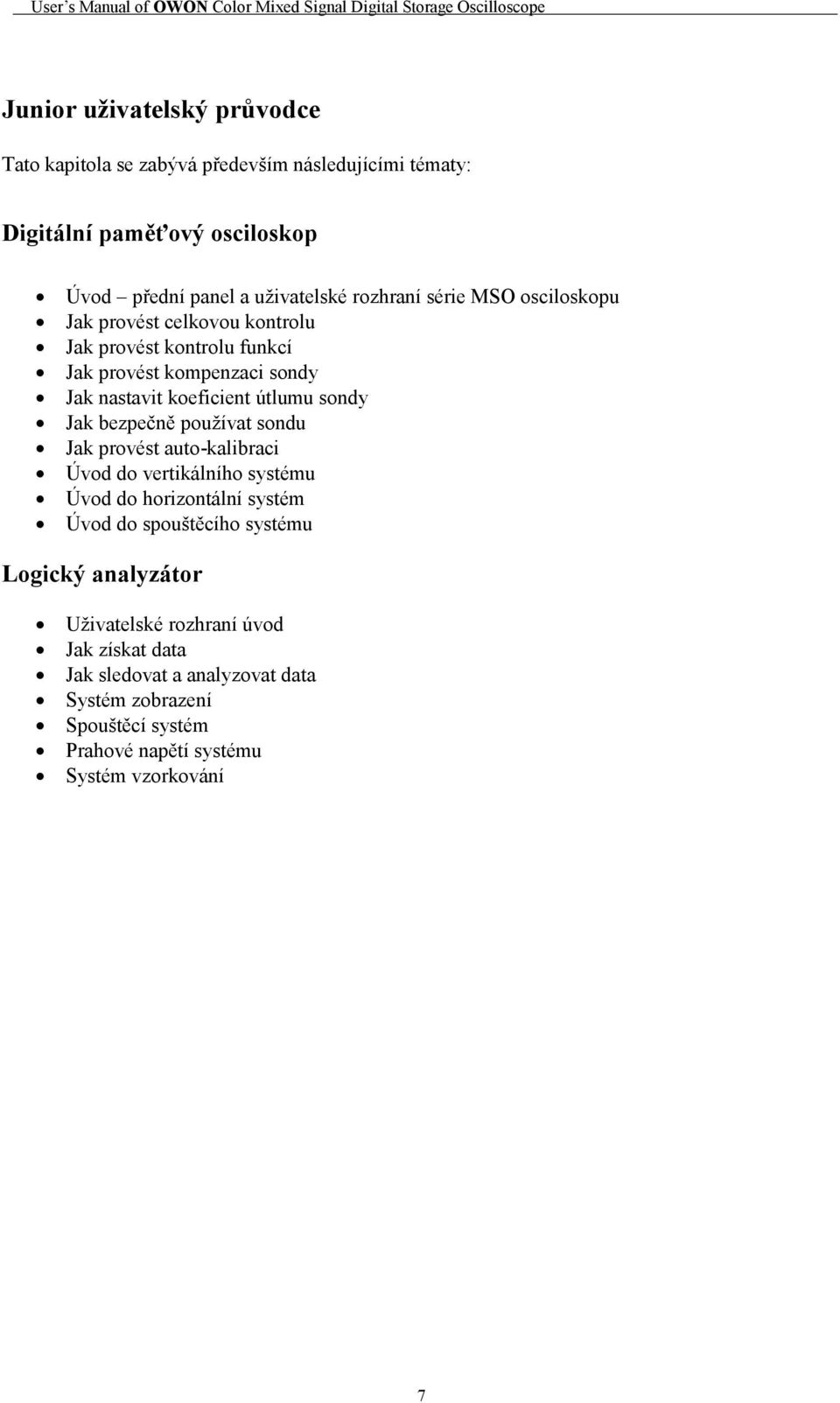

10 Junior uživatelský průvodce Tato kapitola se zabývá především následujícími tématy: Digitální paměťový osciloskop Úvod přední panel a uţivatelské rozhraní série MSO osciloskopu Jak provést celkovou kontrolu Jak provést kontrolu funkcí Jak provést kompenzaci sondy Jak nastavit koeficient útlumu sondy Jak bezpečně pouţívat sondu Jak provést auto-kalibraci Úvod do vertikálního systému Úvod do horizontální systém Úvod do spouštěcího systému Logický analyzátor Uţivatelské rozhraní úvod Jak získat data Jak sledovat a analyzovat data Systém zobrazení Spouštěcí systém Prahové napětí systému Systém vzorkování 7

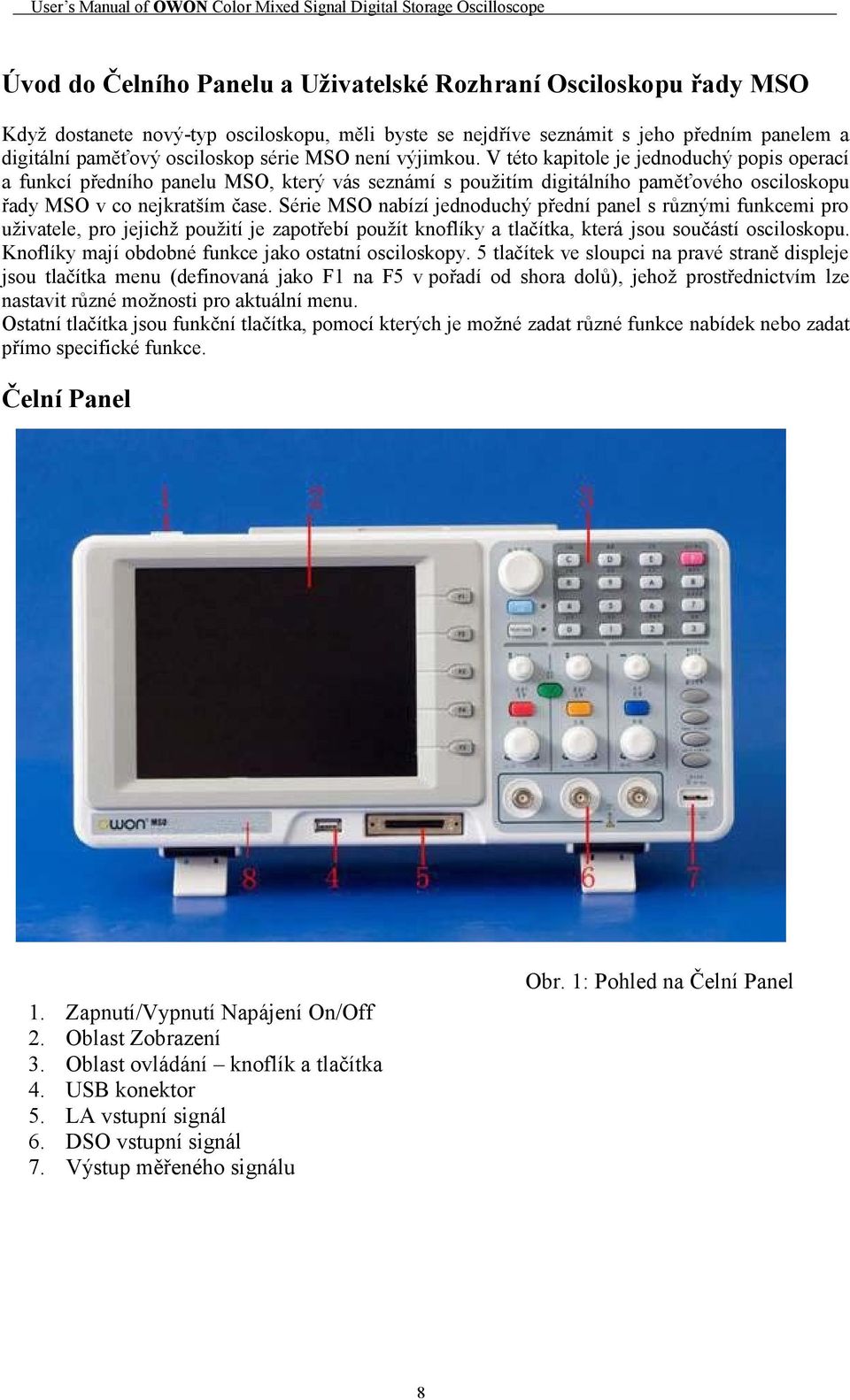

11 Úvod do Čelního Panelu a Uživatelské Rozhraní Osciloskopu řady MSO Kdyţ dostanete nový-typ osciloskopu, měli byste se nejdříve seznámit s jeho předním panelem a digitální paměťový osciloskop série MSO není výjimkou. V této kapitole je jednoduchý popis operací a funkcí předního panelu MSO, který vás seznámí s pouţitím digitálního paměťového osciloskopu řady MSO v co nejkratším čase. Série MSO nabízí jednoduchý přední panel s různými funkcemi pro uţivatele, pro jejichţ pouţití je zapotřebí pouţít knoflíky a tlačítka, která jsou součástí osciloskopu. Knoflíky mají obdobné funkce jako ostatní osciloskopy. 5 tlačítek ve sloupci na pravé straně displeje jsou tlačítka menu (definovaná jako F1 na F5 v pořadí od shora dolů), jehoţ prostřednictvím lze nastavit různé moţnosti pro aktuální menu. Ostatní tlačítka jsou funkční tlačítka, pomocí kterých je moţné zadat různé funkce nabídek nebo zadat přímo specifické funkce. Čelní Panel 1. Zapnutí/Vypnutí Napájení On/Off 2. Oblast Zobrazení 3. Oblast ovládání knoflík a tlačítka 4. USB konektor 5. LA vstupní signál 6. DSO vstupní signál 7. Výstup měřeného signálu Obr. 1: Pohled na Čelní Panel 8

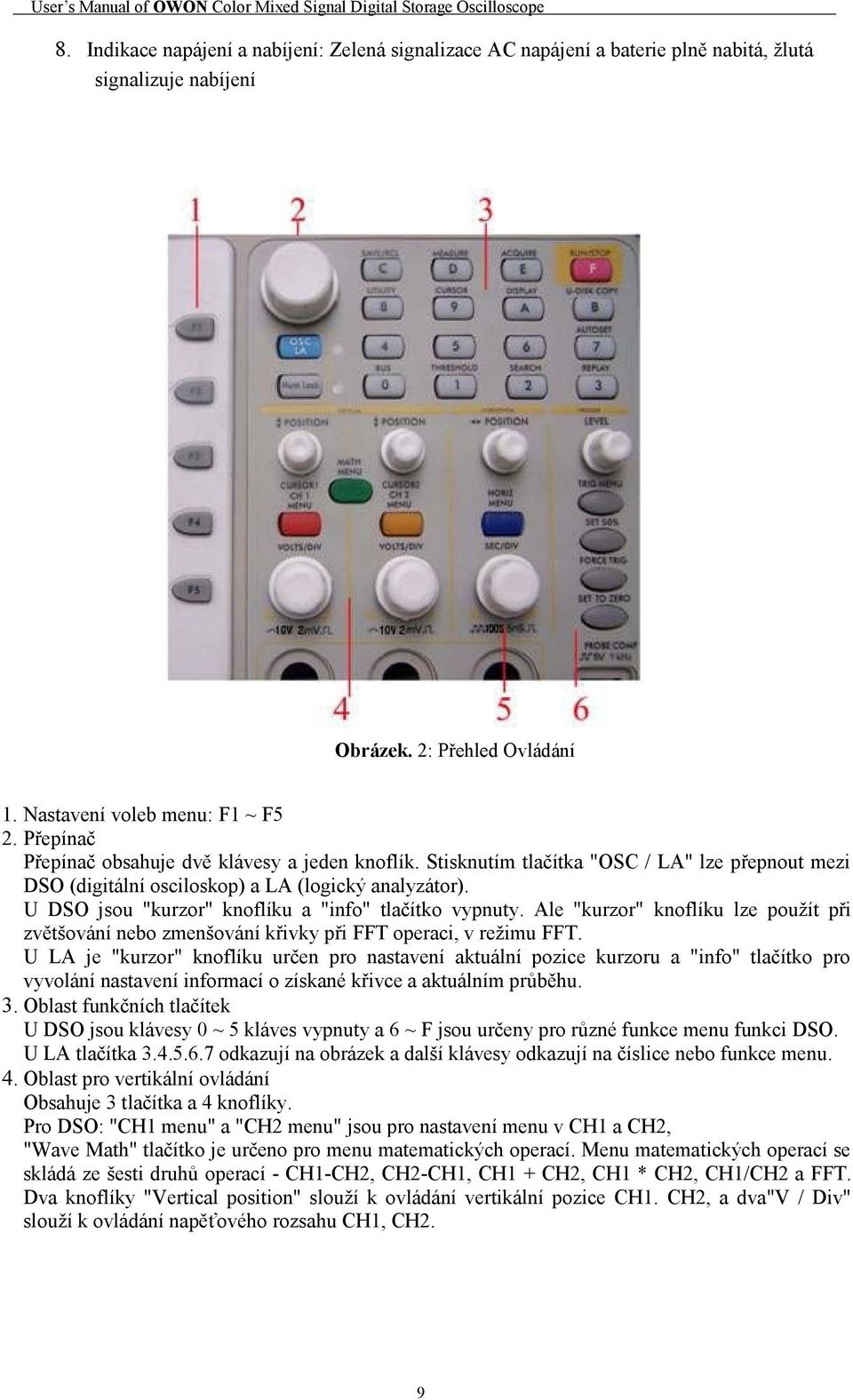

12 8. Indikace napájení a nabíjení: Zelená signalizace AC napájení a baterie plně nabitá, ţlutá signalizuje nabíjení Obrázek. 2: Přehled Ovládání 1. Nastavení voleb menu: F1 ~ F5 2. Přepínač Přepínač obsahuje dvě klávesy a jeden knoflík. Stisknutím tlačítka "OSC / LA" lze přepnout mezi DSO (digitální osciloskop) a LA (logický analyzátor). U DSO jsou "kurzor" knoflíku a "info" tlačítko vypnuty. Ale "kurzor" knoflíku lze pouţít při zvětšování nebo zmenšování křivky při FFT operaci, v reţimu FFT. U LA je "kurzor" knoflíku určen pro nastavení aktuální pozice kurzoru a "info" tlačítko pro vyvolání nastavení informací o získané křivce a aktuálním průběhu. 3. Oblast funkčních tlačítek U DSO jsou klávesy 0 ~ 5 kláves vypnuty a 6 ~ F jsou určeny pro různé funkce menu funkci DSO. U LA tlačítka odkazují na obrázek a další klávesy odkazují na číslice nebo funkce menu. 4. Oblast pro vertikální ovládání Obsahuje 3 tlačítka a 4 knoflíky. Pro DSO: "CH1 menu" a "CH2 menu" jsou pro nastavení menu v CH1 a CH2, "Wave Math" tlačítko je určeno pro menu matematických operací. Menu matematických operací se skládá ze šesti druhů operací - CH1-CH2, CH2-CH1, CH1 + CH2, CH1 * CH2, CH1/CH2 a FFT. Dva knoflíky "Vertical position" slouţí k ovládání vertikální pozice CH1. CH2, a dva"v / Div" slouţí k ovládání napěťového rozsahu CH1, CH2. 9

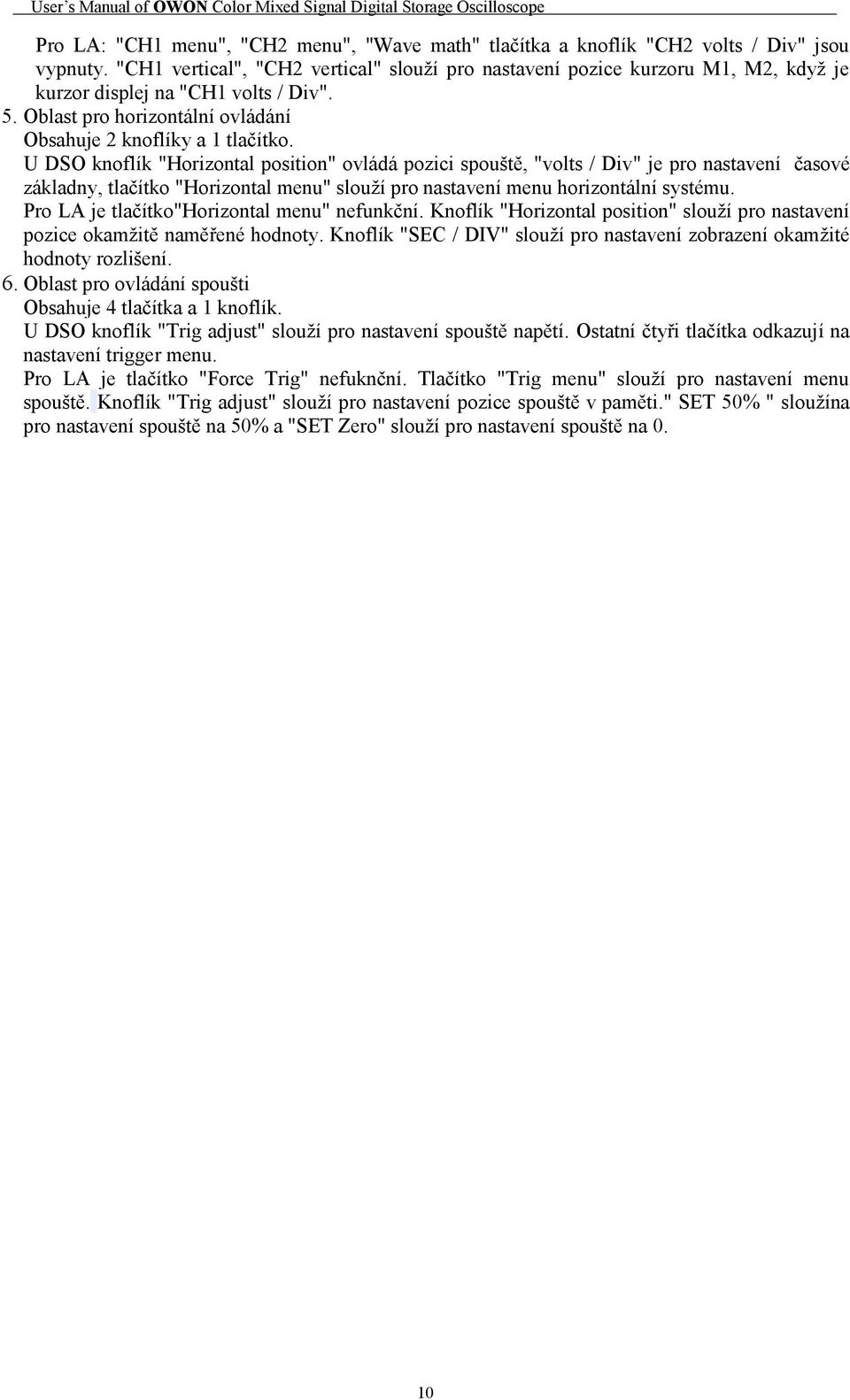

13 Pro LA: "CH1 menu", "CH2 menu", "Wave math" tlačítka a knoflík "CH2 volts / Div" jsou vypnuty. "CH1 vertical", "CH2 vertical" slouţí pro nastavení pozice kurzoru M1, M2, kdyţ je kurzor displej na "CH1 volts / Div". 5. Oblast pro horizontální ovládání Obsahuje 2 knoflíky a 1 tlačítko. U DSO knoflík "Horizontal position" ovládá pozici spouště, "volts / Div" je pro nastavení časové základny, tlačítko "Horizontal menu" slouţí pro nastavení menu horizontální systému. Pro LA je tlačítko"horizontal menu" nefunkční. Knoflík "Horizontal position" slouţí pro nastavení pozice okamţitě naměřené hodnoty. Knoflík "SEC / DIV" slouţí pro nastavení zobrazení okamţité hodnoty rozlišení. 6. Oblast pro ovládání spoušti Obsahuje 4 tlačítka a 1 knoflík. U DSO knoflík "Trig adjust" slouţí pro nastavení spouště napětí. Ostatní čtyři tlačítka odkazují na nastavení trigger menu. Pro LA je tlačítko "Force Trig" nefuknční. Tlačítko "Trig menu" slouţí pro nastavení menu spouště. Knoflík "Trig adjust" slouţí pro nastavení pozice spouště v paměti." SET 50% " slouţína pro nastavení spouště na 50% a "SET Zero" slouţí pro nastavení spouště na 0. 10

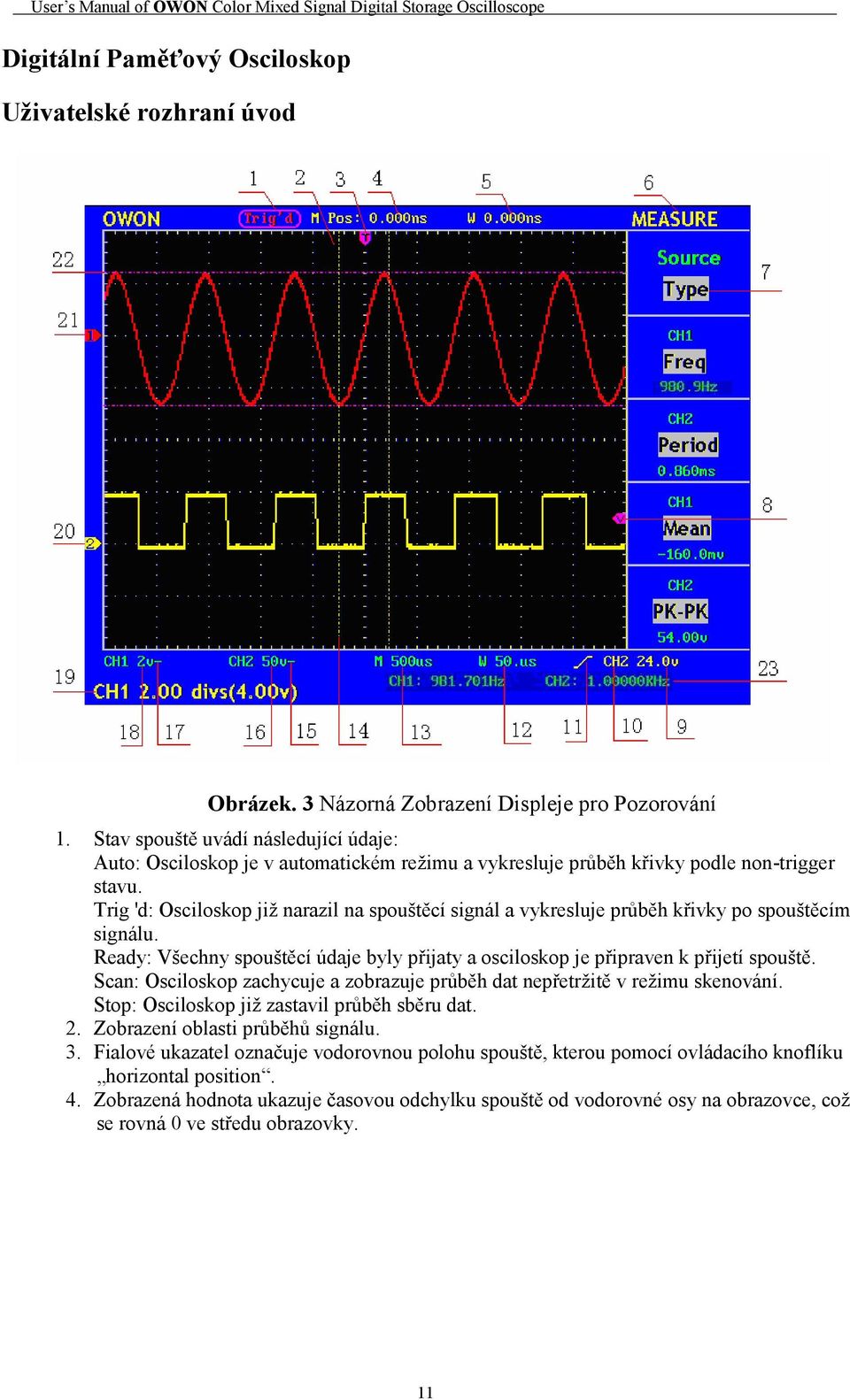

14 Digitální Paměťový Osciloskop Uživatelské rozhraní úvod Obrázek. 3 Názorná Zobrazení Displeje pro Pozorování 1. Stav spouště uvádí následující údaje: Auto: Osciloskop je v automatickém reţimu a vykresluje průběh křivky podle non-trigger stavu. Trig 'd: Osciloskop jiţ narazil na spouštěcí signál a vykresluje průběh křivky po spouštěcím signálu. Ready: Všechny spouštěcí údaje byly přijaty a osciloskop je připraven k přijetí spouště. Scan: Osciloskop zachycuje a zobrazuje průběh dat nepřetrţitě v reţimu skenování. Stop: Osciloskop jiţ zastavil průběh sběru dat. 2. Zobrazení oblasti průběhů signálu. 3. Fialové ukazatel označuje vodorovnou polohu spouště, kterou pomocí ovládacího knoflíku horizontal position. 4. Zobrazená hodnota ukazuje časovou odchylku spouště od vodorovné osy na obrazovce, coţ se rovná 0 ve středu obrazovky. 11

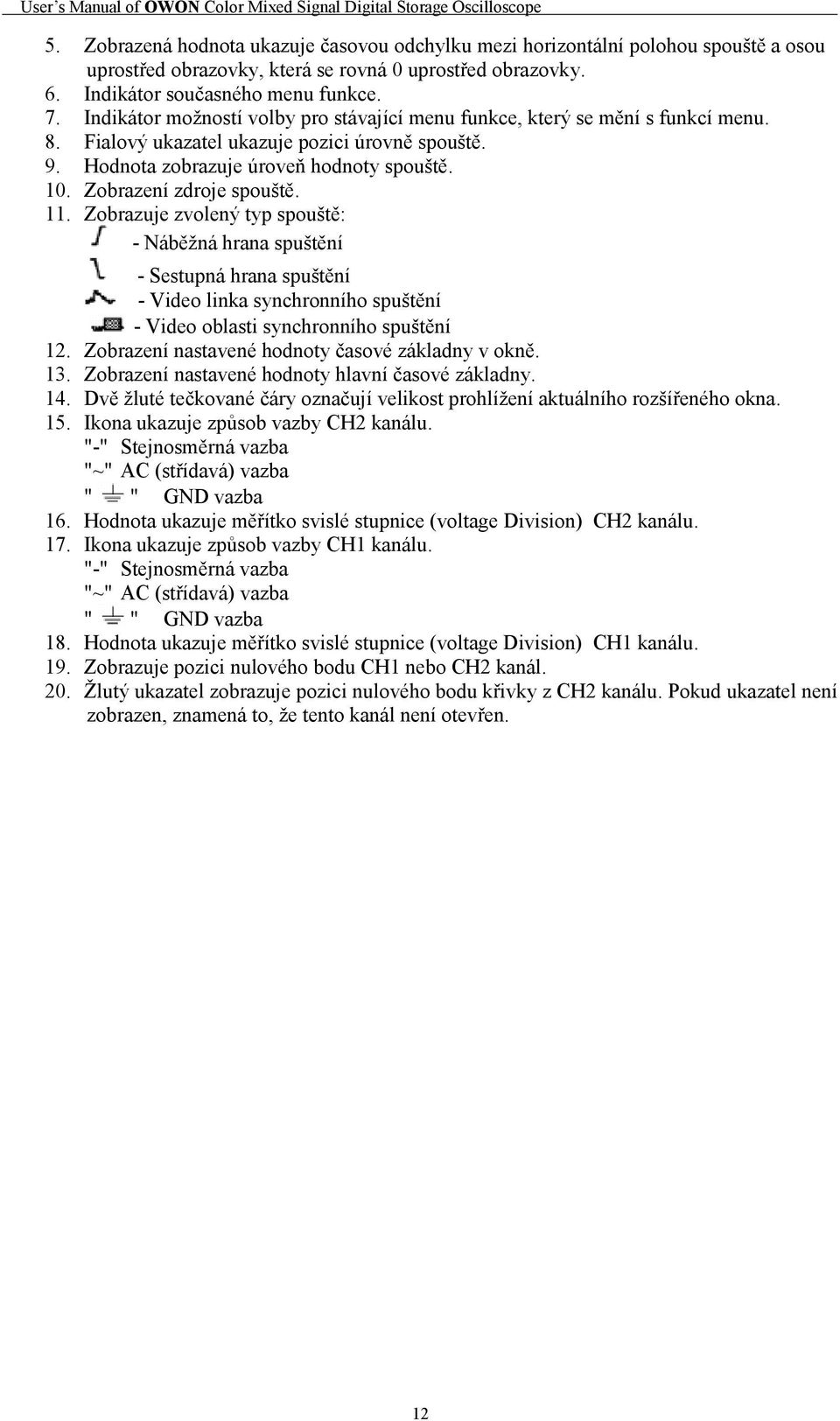

15 5. Zobrazená hodnota ukazuje časovou odchylku mezi horizontální polohou spouště a osou uprostřed obrazovky, která se rovná 0 uprostřed obrazovky. 6. Indikátor současného menu funkce. 7. Indikátor moţností volby pro stávající menu funkce, který se mění s funkcí menu. 8. Fialový ukazatel ukazuje pozici úrovně spouště. 9. Hodnota zobrazuje úroveň hodnoty spouště. 10. Zobrazení zdroje spouště. 11. Zobrazuje zvolený typ spouště: - Náběţná hrana spuštění - Sestupná hrana spuštění - Video linka synchronního spuštění - Video oblasti synchronního spuštění 12. Zobrazení nastavené hodnoty časové základny v okně. 13. Zobrazení nastavené hodnoty hlavní časové základny. 14. Dvě ţluté tečkované čáry označují velikost prohlíţení aktuálního rozšířeného okna. 15. Ikona ukazuje způsob vazby CH2 kanálu. "-" Stejnosměrná vazba "~" AC (střídavá) vazba " " GND vazba 16. Hodnota ukazuje měřítko svislé stupnice (voltage Division) CH2 kanálu. 17. Ikona ukazuje způsob vazby CH1 kanálu. "-" Stejnosměrná vazba "~" AC (střídavá) vazba " " GND vazba 18. Hodnota ukazuje měřítko svislé stupnice (voltage Division) CH1 kanálu. 19. Zobrazuje pozici nulového bodu CH1 nebo CH2 kanál. 20. Ţlutý ukazatel zobrazuje pozici nulového bodu křivky z CH2 kanálu. Pokud ukazatel není zobrazen, znamená to, ţe tento kanál není otevřen. 12

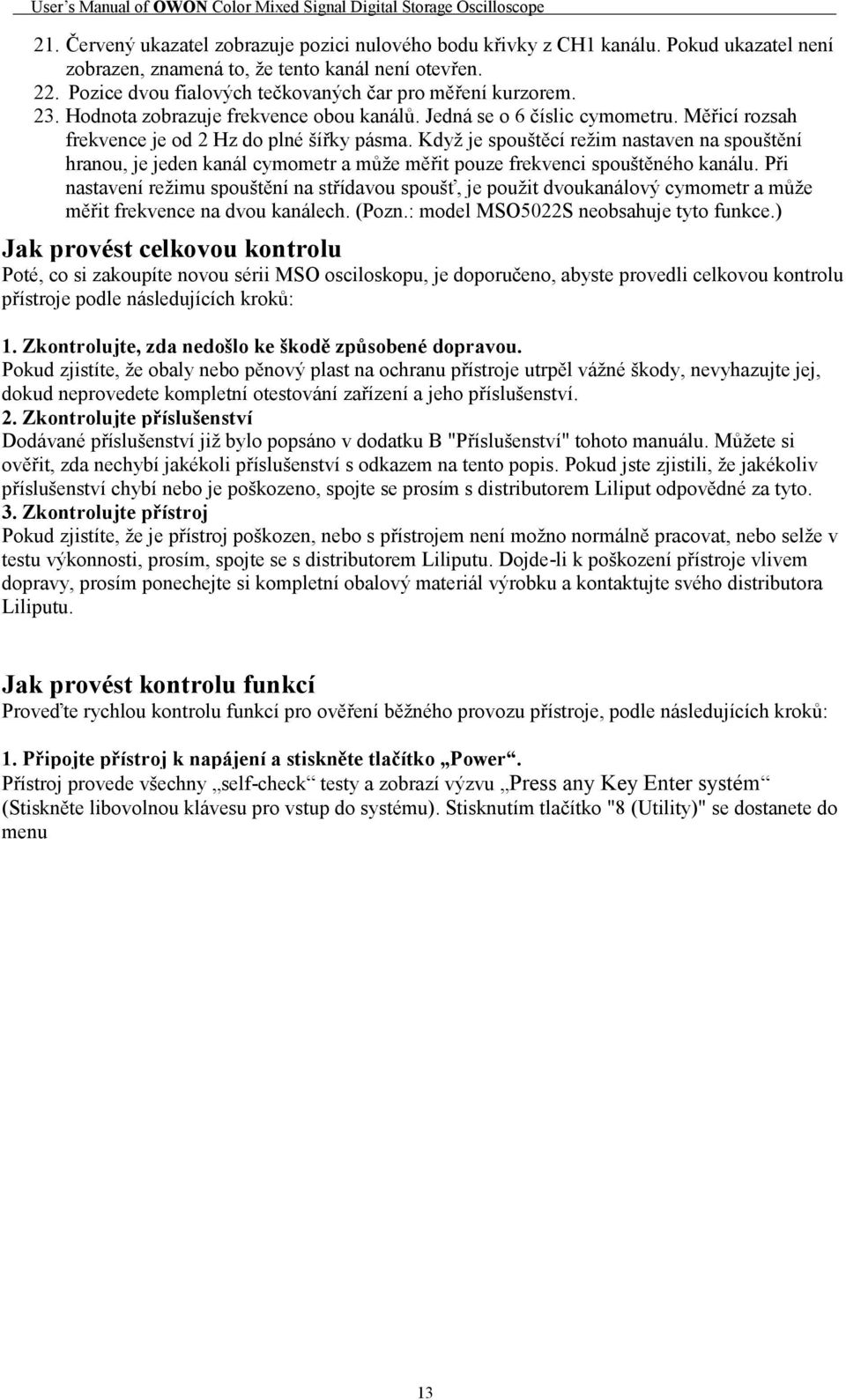

16 21. Červený ukazatel zobrazuje pozici nulového bodu křivky z CH1 kanálu. Pokud ukazatel není zobrazen, znamená to, ţe tento kanál není otevřen. 22. Pozice dvou fialových tečkovaných čar pro měření kurzorem. 23. Hodnota zobrazuje frekvence obou kanálů. Jedná se o 6 číslic cymometru. Měřicí rozsah frekvence je od 2 Hz do plné šířky pásma. Kdyţ je spouštěcí reţim nastaven na spouštění hranou, je jeden kanál cymometr a můţe měřit pouze frekvenci spouštěného kanálu. Při nastavení reţimu spouštění na střídavou spoušť, je pouţit dvoukanálový cymometr a můţe měřit frekvence na dvou kanálech. (Pozn.: model MSO5022S neobsahuje tyto funkce.) Jak provést celkovou kontrolu Poté, co si zakoupíte novou sérii MSO osciloskopu, je doporučeno, abyste provedli celkovou kontrolu přístroje podle následujících kroků: 1. Zkontrolujte, zda nedošlo ke škodě způsobené dopravou. Pokud zjistíte, ţe obaly nebo pěnový plast na ochranu přístroje utrpěl váţné škody, nevyhazujte jej, dokud neprovedete kompletní otestování zařízení a jeho příslušenství. 2. Zkontrolujte příslušenství Dodávané příslušenství jiţ bylo popsáno v dodatku B "Příslušenství" tohoto manuálu. Můţete si ověřit, zda nechybí jakékoli příslušenství s odkazem na tento popis. Pokud jste zjistili, ţe jakékoliv příslušenství chybí nebo je poškozeno, spojte se prosím s distributorem Liliput odpovědné za tyto. 3. Zkontrolujte přístroj Pokud zjistíte, ţe je přístroj poškozen, nebo s přístrojem není moţno normálně pracovat, nebo selţe v testu výkonnosti, prosím, spojte se s distributorem Liliputu. Dojde-li k poškození přístroje vlivem dopravy, prosím ponechejte si kompletní obalový materiál výrobku a kontaktujte svého distributora Liliputu. Jak provést kontrolu funkcí Proveďte rychlou kontrolu funkcí pro ověření běţného provozu přístroje, podle následujících kroků: 1. Připojte přístroj k napájení a stiskněte tlačítko Power. Přístroj provede všechny self-check testy a zobrazí výzvu Press any Key Enter systém (Stiskněte libovolnou klávesu pro vstup do systému). Stisknutím tlačítko "8 (Utility)" se dostanete do menu 13

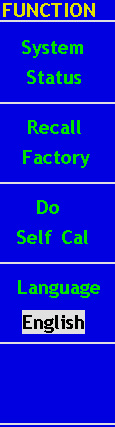

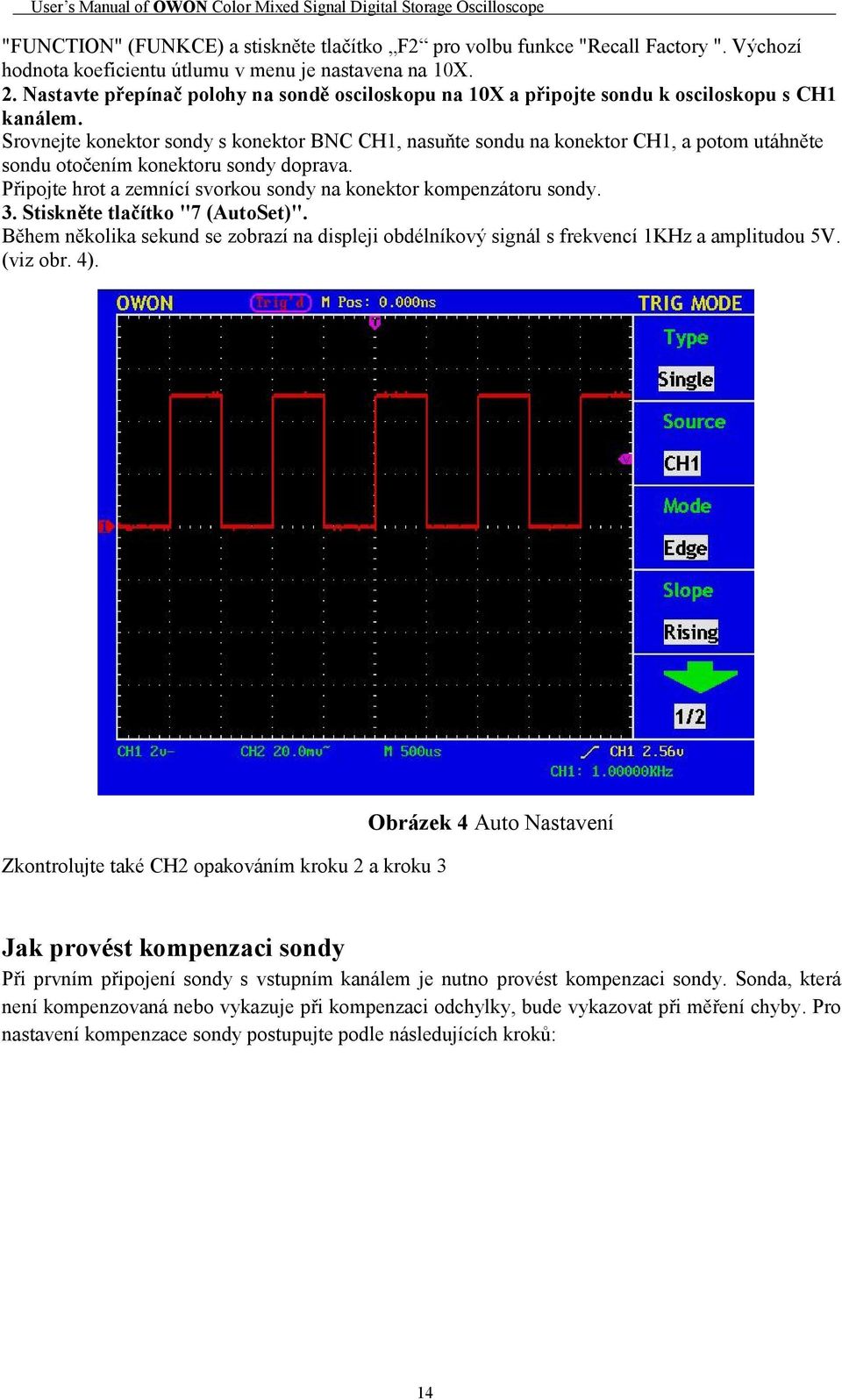

17 "FUNCTION" (FUNKCE) a stiskněte tlačítko F2 pro volbu funkce "Recall Factory ". Výchozí hodnota koeficientu útlumu v menu je nastavena na 10X. 2. Nastavte přepínač polohy na sondě osciloskopu na 10X a připojte sondu k osciloskopu s CH1 kanálem. Srovnejte konektor sondy s konektor BNC CH1, nasuňte sondu na konektor CH1, a potom utáhněte sondu otočením konektoru sondy doprava. Připojte hrot a zemnící svorkou sondy na konektor kompenzátoru sondy. 3. Stiskněte tlačítko "7 (AutoSet)". Během několika sekund se zobrazí na displeji obdélníkový signál s frekvencí 1KHz a amplitudou 5V. (viz obr. 4). Zkontrolujte také CH2 opakováním kroku 2 a kroku 3 Obrázek 4 Auto Nastavení Jak provést kompenzaci sondy Při prvním připojení sondy s vstupním kanálem je nutno provést kompenzaci sondy. Sonda, která není kompenzovaná nebo vykazuje při kompenzaci odchylky, bude vykazovat při měření chyby. Pro nastavení kompenzace sondy postupujte podle následujících kroků: 14

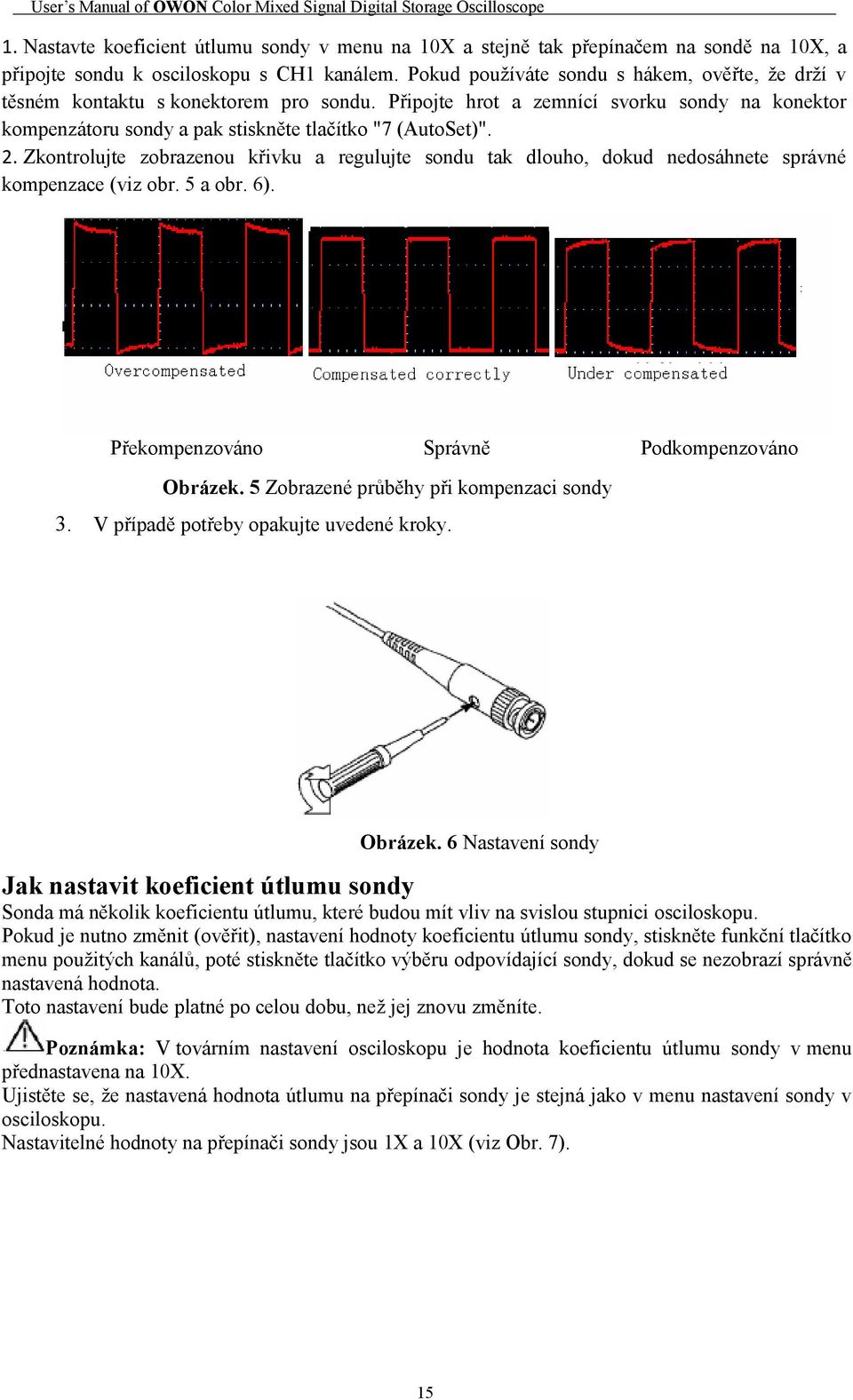

18 1. Nastavte koeficient útlumu sondy v menu na 10X a stejně tak přepínačem na sondě na 10X, a připojte sondu k osciloskopu s CH1 kanálem. Pokud pouţíváte sondu s hákem, ověřte, ţe drţí v těsném kontaktu s konektorem pro sondu. Připojte hrot a zemnící svorku sondy na konektor kompenzátoru sondy a pak stiskněte tlačítko "7 (AutoSet)". 2. Zkontrolujte zobrazenou křivku a regulujte sondu tak dlouho, dokud nedosáhnete správné kompenzace (viz obr. 5 a obr. 6). Překompenzováno Správně Podkompenzováno Obrázek. 5 Zobrazené průběhy při kompenzaci sondy 3. V případě potřeby opakujte uvedené kroky. Obrázek. 6 Nastavení sondy Jak nastavit koeficient útlumu sondy Sonda má několik koeficientu útlumu, které budou mít vliv na svislou stupnici osciloskopu. Pokud je nutno změnit (ověřit), nastavení hodnoty koeficientu útlumu sondy, stiskněte funkční tlačítko menu pouţitých kanálů, poté stiskněte tlačítko výběru odpovídající sondy, dokud se nezobrazí správně nastavená hodnota. Toto nastavení bude platné po celou dobu, neţ jej znovu změníte. Poznámka: V továrním nastavení osciloskopu je hodnota koeficientu útlumu sondy v menu přednastavena na 10X. Ujistěte se, ţe nastavená hodnota útlumu na přepínači sondy je stejná jako v menu nastavení sondy v osciloskopu. Nastavitelné hodnoty na přepínači sondy jsou 1X a 10X (viz Obr. 7). 15

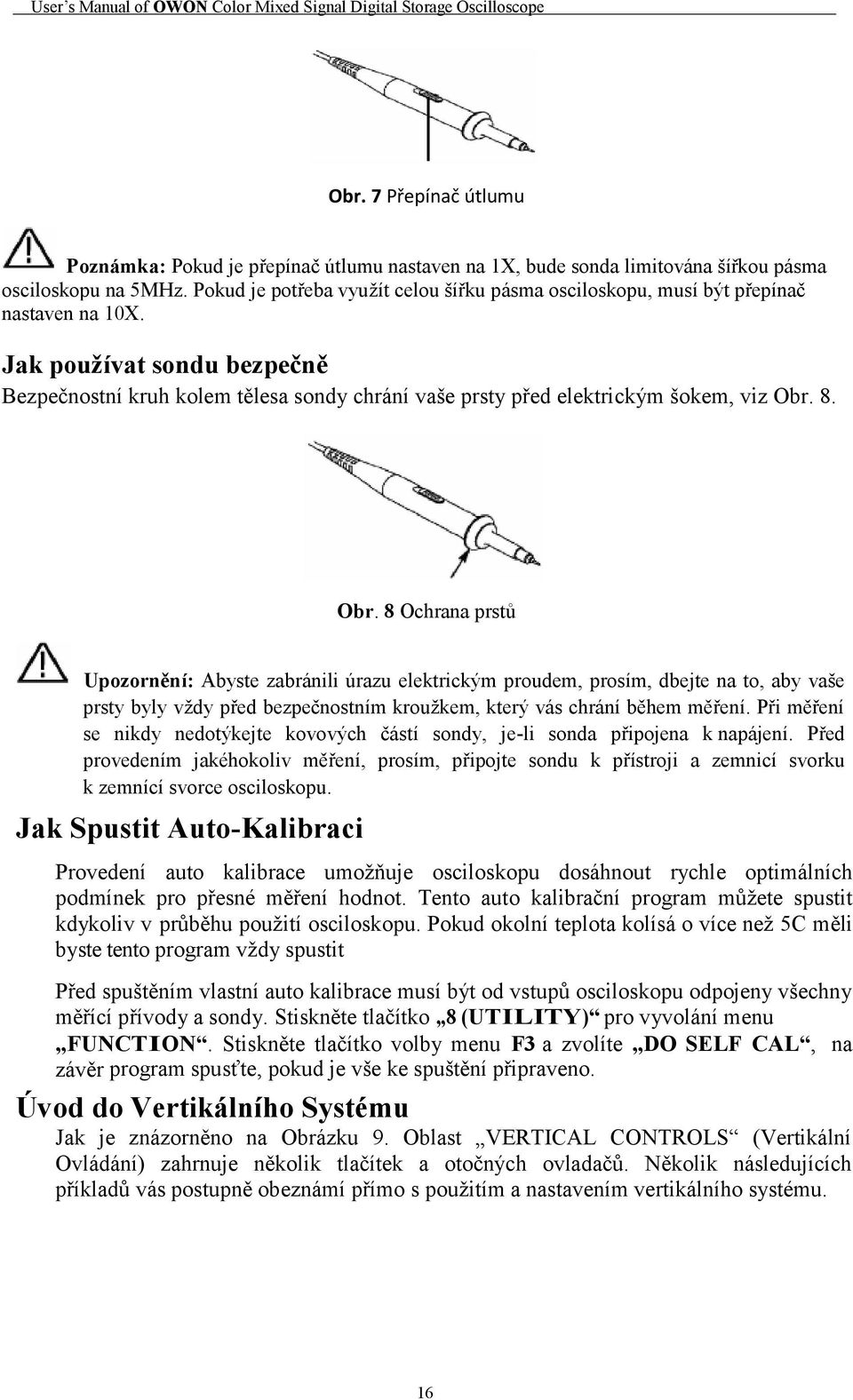

19 Obr. 7 Přepínač útlumu Poznámka: Pokud je přepínač útlumu nastaven na 1X, bude sonda limitována šířkou pásma osciloskopu na 5MHz. Pokud je potřeba vyuţít celou šířku pásma osciloskopu, musí být přepínač nastaven na 10X. Jak používat sondu bezpečně Bezpečnostní kruh kolem tělesa sondy chrání vaše prsty před elektrickým šokem, viz Obr. 8. Obr. 8 Ochrana prstů Upozornění: Abyste zabránili úrazu elektrickým proudem, prosím, dbejte na to, aby vaše prsty byly vţdy před bezpečnostním krouţkem, který vás chrání během měření. Při měření se nikdy nedotýkejte kovových částí sondy, je-li sonda připojena k napájení. Před provedením jakéhokoliv měření, prosím, připojte sondu k přístroji a zemnicí svorku k zemnící svorce osciloskopu. Jak Spustit Auto-Kalibraci Provedení auto kalibrace umoţňuje osciloskopu dosáhnout rychle optimálních podmínek pro přesné měření hodnot. Tento auto kalibrační program můţete spustit kdykoliv v průběhu pouţití osciloskopu. Pokud okolní teplota kolísá o více neţ 5C měli byste tento program vţdy spustit Před spuštěním vlastní auto kalibrace musí být od vstupů osciloskopu odpojeny všechny měřící přívody a sondy. Stiskněte tlačítko 8 (UTILITY) pro vyvolání menu FUNCTION. Stiskněte tlačítko volby menu F3 a zvolíte DO SELF CAL, na závěr program spusťte, pokud je vše ke spuštění připraveno. Úvod do Vertikálního Systému Jak je znázorněno na Obrázku 9. Oblast VERTICAL CONTROLS (Vertikální Ovládání) zahrnuje několik tlačítek a otočných ovladačů. Několik následujících příkladů vás postupně obeznámí přímo s pouţitím a nastavením vertikálního systému. 16

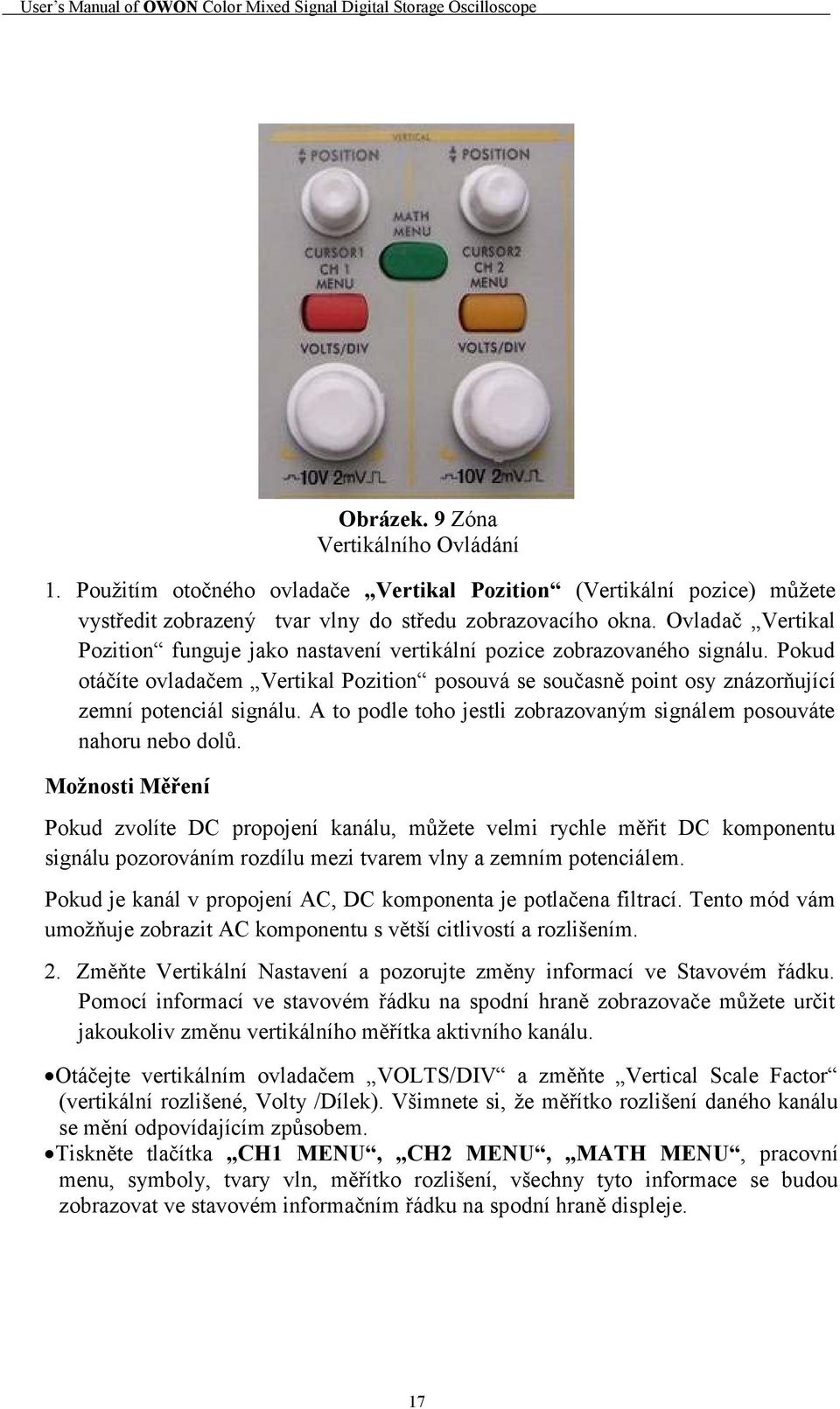

20 Obrázek. 9 Zóna Vertikálního Ovládání 1. Pouţitím otočného ovladače Vertikal Pozition (Vertikální pozice) můţete vystředit zobrazený tvar vlny do středu zobrazovacího okna. Ovladač Vertikal Pozition funguje jako nastavení vertikální pozice zobrazovaného signálu. Pokud otáčíte ovladačem Vertikal Pozition posouvá se současně point osy znázorňující zemní potenciál signálu. A to podle toho jestli zobrazovaným signálem posouváte nahoru nebo dolů. Možnosti Měření Pokud zvolíte DC propojení kanálu, můţete velmi rychle měřit DC komponentu signálu pozorováním rozdílu mezi tvarem vlny a zemním potenciálem. Pokud je kanál v propojení AC, DC komponenta je potlačena filtrací. Tento mód vám umoţňuje zobrazit AC komponentu s větší citlivostí a rozlišením. 2. Změňte Vertikální Nastavení a pozorujte změny informací ve Stavovém řádku. Pomocí informací ve stavovém řádku na spodní hraně zobrazovače můţete určit jakoukoliv změnu vertikálního měřítka aktivního kanálu. Otáčejte vertikálním ovladačem VOLTS/DIV a změňte Vertical Scale Factor (vertikální rozlišené, Volty /Dílek). Všimnete si, ţe měřítko rozlišení daného kanálu se mění odpovídajícím způsobem. Tiskněte tlačítka CH1 MENU, CH2 MENU, MATH MENU, pracovní menu, symboly, tvary vln, měřítko rozlišení, všechny tyto informace se budou zobrazovat ve stavovém informačním řádku na spodní hraně displeje. 17

21 Úvod Do Horizontálního Systému Jak je znázorněno na Obrázku 10. V oblasti HORIZONTAL CONTROL (horizontální ovládání) se nachází dva otočné ovladače a jedno tlačítko. Následující příklady vás seznámí s nastavení horizontální časové základny. Fig. 10 Horizontal Control Zone 1. Pouţijte ovladač SEC/DIV pro změnu hodnoty horizontální časové základny a pozorujte změny ve stavovém řádku. Otáčením ovladačem SEC/DIV se mění nastavení horizontální časové základny a můţete pozorovat, ţe informace o stavu horizontální časové základny se mění odpovídajícím způsobem. Rychlost horizontálního skenování se mění po krocích od 5ns aţ po 100s v krocích MSO5022S; 2 ns aţ po 100s v krocích MSO7102T. 2. Pouţijte ovladač HORIZONTAL POZITION k nastavení horizontální pozice zobrazeného tvaru vlny. Ovladač HORIZONTAL POZITION se pouţívá rovněţ pro změnu nastavení pozice spouštění a další speciální aplikace. Pokud je pouţit pro posun pozice spouštění, je moţno pozorovat posun tvaru vlny v horizontálním směru podle toho, kterým směrem ovladačem otáčíte. 3. Po stisknutí tlačítka HORIZONTAL MENU můţete nastavit a aktivovat expanzi okna. 18

22 Úvod Do Systému Spouštění Jak je znázorněno na Obrázku 11. V oblasti TRIGGER CONTROLS (oblast spouštění) se nachází otočný ovladač a čtyři tlačítka. Následující příklady vás postupně seznámí s nastavením systému spouštění Obrázek 11. Oblast Ovládání Spouštění 1. Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění. Pomocí pěti voleb menu můţete měnit a nastavit podmínky spouštění. 2. Pouţitím otočného ovladače LEVEL můţete měnit a nastavit úroveň spouštění. Při otáčení ovladačem LEVEL můţete pozorovat, ţe pointer ukazatele úrovně spouštění se odpovídajícím způsobem pohybuje nahoru nebo dolů podle směru otáčení ovladačem LEVEL. Současně s pohybem indikátoru úrovně spouštění se mění zobrazovaná hodnota na zobrazovacím displeji. 3. Stiskněte tlačítko SET TO 50% pro nastavení úrovně spouštění do středového vertikálního bodu amplitudy signálu spouštění. 4. Stiskněte tlačítko FORCE TRIG pro zesílení signálu spouštění, který se většinou nastavuje v módu spouštění Normal a Single. 5. Tlačítko SET TO ZERO se pouţívá k resetování nastavení pozice horizontálního spouštění. 19

23 Logický Analyzér LA propojení vstupů Vloţte zásuvku OL-16 LA modul 50P do signálového vstupu LA na přední části panelu a upevněte jej dvěma šroubky. Následně můţete 16-ti kanálovou svorku propojit s cílovými signály a vše je připraveno k měření. Seznámení s Uživatelským Rozhraním Obrázek 12 Uţivatelské rozhraní Logického Analyzéru 1 Indikace kanálu a BUS: Zobrazuje právě aktivní kanál a BUS. 2 Zobrazení Binární hodnoty kanálu: zobrazuje v binární hodnotě pozici kanálu podle pozice kursoru. 3 Indikace napájení z baterie: Indikuje napájení z baterie po vloţení baterie 4 Hodnota v desítkové soustavě indikující pozici kursoru v oblasti ukládání dat. 5 Ţlutě zvýrazněná čára indikuje aktivní kursor. 6 Modře zvýrazněná linka indikuje aktuální pozici spouštění. 7 Procentuálně vyjádřená hodnota indikující pozici spouštění v oblasti ukládání dat. 8 Oblast dat Vzorkování: červená pro BUS, modrá a zelená pro 0, 1 pro kaţdý kanál. 9 Hodnota v desítkové soustavě indikující pozici kursoru relativně k pozici spouštění. 10 Provozní volby zobrazují aktivní funkční menu. Různé funkce mají různá menu. 20

24 11 Zobrazení stavu Vzorkování: RUN pro vzorkování a čeká na spuštění, TRIG po detekci spuštění a čeká na ukončení vzorkování. STOP ukončeno Vzorkování. 12 Zobrazení hodnoty aktivní časové základny. 13 Informační okno: různá měření zobrazují různé informace. 14 Zobrazená hodnota nastavení právě aktivního filtru 15 Zobrazená hodnota nastavení právě aktivního vzorkování. 16 Dvě fialové linky pro kursor 1 a kursor 2. pro kurzorová měření. 17 Procentuálně vyjádřená hodnota indikující pozici spouštění pro příští vzorkování v oblasti ukládání dat. 18 Červený čtverec ukazuje aktivní pozici vzorkování dat v oblasti ukládání dat. 19 Červená linka měřítka zobrazuje šířku časové základny v zobrazované oblasti. Absolutní šířka je 4,8 dílků. Šířka mezi delšími linkami je 1 dílek a mezi kratšími linkami je 0,1 dílku. Jak načítat data Při spuštění načítání LA započne vzorkování dat ze sondy. Následně se s kaţdým taktem hodin zobrazí vzorkovaná data. Poté jsou vzorkovaná data odeslána do bloku spouštění a uloţena v hlavní paměti. Program spouštění porovnává specifické události se vzorkovanými daty a provádí specifikovanou akci. Program spouštění dokáţe sledovat události jako je náběţná hrana, hodnoty dat, rozsah dat apod. LA modul umoţňuje spustit zpoţdění čítače spouštění aţ hodnota spouštění dosáhne určité hodnoty a umoţnit tak pozdější spuštění určité pozice načtené paměti ještě před tím neţ se dokončí načtení dat. Stiskněte F pro vstup do módu sběru dat poté co jste ukončili nastavení spouštění a vzorkování. Následně je ve stavové oblasti zobrazováno RUN, po detekci spouštění se zobrazí TRIG a STOP po ukončení načítání dat. Poté můţete spustit analýzu dat. V průběhu procesu můţe být načítání dat pozastaveno stiskem klávesy F. Poznámka: Během doby kdy stavový řádek zobrazuje RUN a TRIG a probíhá proces načítání dat je funkční pouze klávesa "F". Ostatní klávesy a ovladače jsou nefunkční. Teprve po zobrazení stavu "STOP" jsou ostatní ovladače přístupné. Jak pozorovat a analyzovat data. Postupujte podle následujících kroků pro pozorování a analýzu načtených dat: 1 Otáčením ovladače Sec/Div nastavte časové měřítko zobrazení časového úseku. 2 Otáčením ovladače Cursor je moţno přiblíţit detaily pro aktivní kurzorovou pozici. Data v binární hodnotě aktivní pozice kursoru jsou zobrazena v binární oblasti a zásobují měřící menu pro zobrazení BUS hodnoty v okně měření. 3 Otáčením ovladače horizontal position můţete rychle posouvat zobrazení doleva a doprava v oblasti ukládání dat. Ukáţeme jednoduchý příklad měření pro vysvětlení primárního nastavení LA: 21

25 Potřebujeme měřit tři linky SPI signálů, tři kanály budou aktivní, hodiny a data. Hodiny jsou aktivní, pokud je povoleno low clock data a frekvence hodin je 1M, hloubka dat je 32 čísel, kaţdý impuls hodin odpovídá jednomu datovému toku. Napětí signálu je 3.3V. Systémy Zobrazení Potřebujeme tři kanály, pokud měříme tři signály. Ostatní kanály a BUS mohou být vypnuty. Při tomto pouţití kanálů můţeme zvětšit rozlišení zobrazení. Nastavíme systém zobrazení na on/off pro měřící kanály. Pouţijeme CH00, CH01, CH02 jako měřící kanály a k nim přiřadíme signál enable, hodiny a data. Ostatní kanály a BUS jsou OFF. 1 Stiskněte A DISPLAY a zobrazí se menu. 2. Stiskněte F1 aţ se jako zdroj signálu zobrazí Channel 3. Stiskněte F2 nebo otáčejte ovladačem CH1 Volts/Div aţ se zobrazí kanál No. CH Stiskněte F3 a nastavte zdroj signálu na ON. Opakujte kroky 3.4 a nastavte CH01, CH02 na ON a CH03-CHOF na OFF. Viz obrázek Stiskněte F1 aţ se jako zdroj zobrazí BUS. 6. Stiskněte F2 aţ se zobrazí číslo jako BUS0 7. Stiskněte F3 nastavte zdroje signálu na OFF. Opakujte kroky 6.7 a nastavte BUS1, BUS2, BUS3 všechny na OFF. Viz obrázek 14 Nyní zobrazovací panel ukazuje kanály CH00, CH01, CH02 a ostatní kanály a BUS jsou všechny vypnuty. Viz obrázek 13 Obrázek 13 22

26 Obrázek 14 Systém Spouštění Obrázek 15 LA (logic analyzer)je totéţ co DSO (digital storage osciloskop) a vyţaduje systém spouštění pro synchronizaci dat. V systému spouštění je důleţité nastavit zdroj spouštění, mód spouštění a pozici spouštění. Pouţijeme jako zdroj spouštění kanál CH00 a mód spouštění na sestupné hraně. Pozici spouštění nastavíme na 50%. Pro nastavení proveďte následující kroky: 1. Stiskněte Trig menu pro zobrazení menu spouštění. 2. Stiskněte F1 aţ se jako mód spouštění nastaví Edge (hrana). 3. Stiskněte F2 nebo otáčejte CH1 Volts/Div aţ se jako zdroj zobrazí CH Stiskněte F3 aţ se jako typ spouštění nastaví Falling (sestupná hrana). 5. Otáčejte ovladačem Trigger adjust nebo stiskněte SET 50% aţ NEXT T POS okno zobrazuje 50% Nyní je nastavení systému spouštění ukončeno (viz obrázek. 16). 23

27 Systém Prahových Napětí Fig. 16 Systém prahových napětí je moţno nastavit na high/low podle napětí zdroje spouštění. Systém je jiţ nastaven pevně na normální logická napětí jaké vyuţívají obvody CMOS, LVMOS apod. Vy však můţete nastavit libovolné napětí pro spouštění vyuţitím uţivatelského nastavení. Signálové napětí je 3.3V a my nastavíme prahové napětí pro LVCMO3.3/1.7V podle následujících kroků: 1. Stiskněte 1 (Threshold) klávesu pro zobrazení menu. 2. Stiskněte F1 aţ kanál zobrazuje CH00, CH03 3. Stiskněte F2 aţ se zobrazí prahové napětí pro LVCMOS3.3/1.7V. Nyní je nastavení prahového napětí dokončeno (viz obrázek. 17). Obrázek 17 24

28 Systém Vzorkování Přesnost zobrazení tvaru vlny je odvozena od faktoru, kterým je rozsah vzorkování dat měřených signálů. Tvar vlny zobrazený v LA odpovídá vzorkům signálů, jeţ jsou uloţeny v paměti. Zaznamenaná data se mohou zobrazit chybně, pokud je vzorkování příliš pomalé. Níţe uvedené obrázky ukazují vliv rozsahu vzorkování na skutečně zobrazený tvar vlny v LA. Obrázek 18 Nejvýznačněšjším faktorem je zvolení kompromisu mezi rozlišením a průběţností zaznamenaného signálu. (vzhledem k času). Délka vzorku LA je pevně stanovena, a pokud se zvýší četnost vzorkování, nastane také větší rozlišení zobrazení. Avšak tímto se také sníţí průchodnost pro načítaný signál. Jinými slovy řečeno, čím je vzorkování rychlejší, tím je průchodnost pomalejší avšak při vyšším rozlišení. Systém vzorkování je moţno nastavit na různé četnosti vzorkování a délku záznamu. Jako příklad nastavíme četnost vzorkování na 10 krát pro měření signálu hodinové frekvence 1MHz. A délku záznamu nastavíme na Normal. Systém vzorkování nastavíme podle kroků uvedených níţe: 1 Stiskněte E(ACQUIRE) pro zobrazení menu. 2 Stiskněte F1 nebo otáčejte ovladačem CH1 Volts/div kdyţ bude nastavena četnost vzorkování na 10M. 3 Stiskněte F2 aţ se délka záznamu nastaví na General. Nyní je nastavení systému vzorkování dokončeno (viz obrázek 18, 19.) Nyní stiskněte F a spusťte vzorkování dat. Po ukončení vzorkování bude na displeji vyobrazení jako na obrázku. 25

29 Obrázek 19 26

30 Pokročilá Uživatelská Příručka Doposud jsme se seznámili s úvodními postupy ovládání VERTIKÁLNÍHO OVLÁDÁNÍ, HORIZONTÁLNÍHO OVLÁDÁNÍ a OVLÁDÁNÍ SPOUŠTĚNÍ. Současně s odpovídajícími funkcemi v zónách jednotlivých funkcí, tlačítek a otočných ovladačů, které jsou umístěny na čelním panelu série MSO osciloskopu. Vzhledem k tomu, ţe jste se jiţ obeznámili s předešlou kapitolou, získali jste podrobnější informace jak se orientovat v informacích, které jsou zobrazeny ve stavovém řádku. Pokud jste se ještě neseznámili s předešlou kapitolou Základního uţivatelského návodu doporučujeme vám si tuto kapitolu řádně prostudovat. Následující kapitola bude převáţně pojednávat o následujících námětech Digitální Osciloskop Jak nastavit Vertikální Systém Jak nastavit Horizontální Systém Jak nastavit Systém Spouštění Jak pracovat s Nastavením Vzorkování Jak nastavit Systém zobrazovací jednotky Jak vyuţívat při měření moţnosti ukládání a čtení uloţených dat. Jak nastavit dodatkové Funkce Jak provádět Automatická Měření Jak provádět Kurzorová Měření Jak pouţívat funkci Autoscale Jak pouţívat tlačítko Spouštění Logický analyzér Jak nastavit systém vzorkování Jak systém spouštění Jak nastavit prahová napětí Jak nastavit systém zobrazování Jak nastavit BUS Jak provést měření Jak ukládat a načítat uloţená data Jak pouţít USB velkokapacitní paměťové zařízení Jak vyhledávat Jak si prohlédnout informace o nastavení Jak nastavit kurzorová měření 27

31 Jak nastavit doplňkové nástroje Doporučujeme přečíst si tuto kapitolu opravdu pozorně aby jste se velmi dobře obeznámili s rozličnými měřícími postupy série MSO osciloskopu Digitální Osciloskop Nastavení Vertikálního Systému Vertikální Ovládání obsahuje tři menu tlačítka popsána jako CH1 MENU, CH2 MENU a MATH MENU. Dále čtyři otočné ovladače pro (Vertikální Pozici) VERTICAL POSITION, a VOLTS/DIV (jedna skupina pro kaţdý ze dvou kanálů). Nastavení kanálu CH1 a CH2 Kaţdý kanám je vybaven nezáviským ovládáním vertikálního menu a kaţdá poloţka můţe být nastavena individuálně pro poţadovaný kanál. Při stisknutí tlačítka CH1 MENU nebo CH2 MENU systém zobrazí pracovní menu odpovídajícího aktivního kanálu. (Viz Obrázek 20.) Obrázek 20. Nastavení Kanálového Menu 28

32 Popis Kanálového Menu je uveden v Tabulce níţe: Funkce Menu Nastavení Popis Propojení Omezení šířky pásma Kanál Sonda AC DC Ground OFF 100MHz ON 20MHz Blokuje DC komponentu vstupního signálu Neblokuje ani AC ani DC komponentu vstupního signálu Vstup kanálu je uzemněn Plná šířka pásma. Limitovaná šířka pásma na 20MHz pro omezení zobrazovaného šumu. Poznámka: Tato funkce není podporována modelem MSO5022S OFF Deaktivuje Kanál pro měření ON Aktivuje Kanál pro měření Inverted Propojení 1X 10X 100X 1000X OFF ON Zvolte odpovídající útlumový faktor sondy pro pohodlný odečet vertikálního měřítka zobrazení Tvar vlny je zobrazován Normálně Tvar vlny je zobrazován Inverzně 1. Nastavení Propojení Kanálu Jako příklad zvolíme Kanál 1, měřeným signálem je var vlny obdélníkového průběhu obsahující sloţku stejnosměrného proudu. Níţe je popsán pracovní postup: 1) Stiskněte tlačítko CH1 MENU a zvolte CH1 SETUP menu. 2) Stiskněte tlačítko voleb daného menu F1 a zvolte poloţku propojení AC. Tímto se nastaví propojení kanálu na AC mód, znamená to, ţe stejnosměrná sloţka měřeného signálu bude blokována. 3) V další volbě můţete stisknou tlačítko F1 opět a nastavit poloţku propojení na DC. Tímto nastavíte propojení kanálu na DC mód, kdy nebude blokována ani sloţka DC ani sloţka AC. Výsledný tvar vlny je zobrazen naobrázcích Obrázek 21 a Obrázek

33 Obrázek 21 AC Propojení Oscilogram Obrázek 22 DC Propojení Oscologram 2. Nastavení Omezení šířky pásma ( Band Limit ) Jako příklad uvedeme kanál, postup jednotlivých kroků je uveden níţe: (1) Stiskněte tlačítko CH1 MENU pro vyvolání CH1 SETUP menu. (2) Stiskněte tlačítko menu voleb F2 a zvolte Band Limit na OFF 100MHz, bez omezení šířky pásma kanálu 1. (3) Stiskněte tlačítko menu voleb F2 a zvolte Band Limit na ON 20MHz, omezení šířky pásma kanálu 1. je aktivováno 3. Aktivace Kanálu ON/OFF Jako příklad uvedeme postup pro Kanál 1, postup jednotlivých kroků je uveden níţe: 1) Stiskněte tlačítko CH1 MENU pro vyvolání CH1 SETUP menu. 2) Stiskněte tlačítko voleb F2 a zvolte volbu kanálu jako OFF. Kanál 1 je vypnut 3) Stiskněte tlačítko voleb F2 opět a zvolte volbu kanálu jako ON. Kanál 1 je zapnut. Poznámka: V Módu FFT, není možno po stisknutí tlačítka F3 aktivovat oba kanály CH1 a CH2 n a ON. Viz obrázky 22 a

34 Obrázek 22: Kanál CH1 je v módu FFT nepřístupný Obrázek 23 Kanál CH2 je v módu FFT nepřístupns diable under FFT mode 4. Nastavení Útlumového poměru sondy Aby bylo dosaţeno shody mezi nastaveným útlumovým měřítkem sondy a vstupu osciloskopu, je zapotřebí nastavit útlumové měřítko v menu vstupního kanálu. Pokud je nastaven útlumový faktor sondy na 1:1, je nutné nastavit stejný faktor pro vstup kanálu na 1X. Tímto nedochází ke zkreslení nebo chybám výsledků měření. 31

35 Jako příklad uvedeme postup pro Kanál 1, postup jednotlivých kroků je uveden níţe: 1) Stiskněte tlačítko CH1 MENU pro vyvolání CH1 SETUP menu. 2) Stiskněte tlačítko voleb F4 a zvolte faktor sondy 10X. Obrázek 24 znázorňuje nastavení a vertikální měřítko pro nastavení útlumového koeficientu na 10:1 Obrázek 24 Nastavení útlumového faktoru sondy Tabulka odpovídající útlumových faktorů sondy a odpovídající nastavení v menu Osciloskopu. Útlumový koeficient sondy Korespondující menu nastavení 1:1 1X 1:10 10X 1: X 1: X 5. Nastavení Inverzního tvaru vlny Inverzní tvar vlny: Zobrazovaný signál je posunut o 180 stupňů proti fázi zemního potenciálu. Jako příklad uvedeme postup pro Kanál 1, postup jednotlivých kroků je uveden níţe: 1) Stiskněte tlačítko CH1 MENU pro vyvolání CH1 SETUP menu. 2) Stiskněte tlačítko voleb F5 a zvolte v políčku INVERTED volbu ON. Nyní je aktivována inverzní funkce. 3) Stiskněte tlačítko voleb F5 opět a v poloţce INVERTED zvolte OFF. Nyní není aktivována inverzní funkce. Oscilogramy jednotlivých voleb můţete vidět na Obrázku 26 a 26 32

36 Na obrazovce budou zobrazeny následující obrázky 25 a 26. Obr. 25 Neinvertovaný Tvar Vlny Obr. 26 Invertovaný Tvar Vlny Uplatnění Výpočetních Matematických Funkcí Matematické Výpočetní Funkce se vyuţívají k zobrazení výsledku po následném výpočtu, jako jsou: Násobení, dělení, sčítání a odčítání mezi kanály CH a CH2. Mezi matematické operace patří také FFT zobrazení CH1 nebo CH2. Odpovídající seznam moţností výpočtů je vyobrazen níţe: 33

37 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Výpočet Nastavení Popis CH1-CH2 Odečte tvar vlny Kanálu CH2 od tvaru vlny Kanálu CH1 CH2-CH1 Odečte tvar vlny Kanálu CH1 od tvaru vlny Kanálu CH2 CH1+CH2 Sečte tvar vlny Kanálu CH1 s tvarem vlny Kanálu CH2 CH1*CH2 Vynásobí hodnoty CH1 a CH2 a zobrazí výsledek jako tvar vlny CH1/CH2 Vydělí hodnoty CH1 a CH2 a zobrazí výsledek jako tvar vlny. FFT Tvar vlny odpovídající FFT operaci Jako příklad uvedeme součet kanálů CH1 + CH2, postup jednotlivých kroků je popsán níţe: 1. Stiskněte tlačítko MATH MENU pro vyvolání menu WAVE MATH. 2. Stiskněte tlačítko voleb F3 a zvolte poloţku CH1 + CH2. Na obrazovce se objeví zelenou barvou odlišený výsledný tvar vlny M. Opětovným stiskem tlačítka F3 se matematický součet kanálů M ukončí. (Viz Obrázek 27.) Obrázek 27 Výsledný tvar vlny po matematické operaci CH1 +CH2 Použití FFT funkce FFT přetvoří signál do komponentních frekvencí, které osciloskop vyuţívá ke grafickému zobrazení dominantní frekvence signálu, oproti klasickému časovému zobrazení. Tyto frekvence se vyskytují ve známých systémových frekvencích, jako jsou systémové hodiny, oscilátory nebo napájecí zdroje. FFT v tomto osciloskopu dokáţe transportovat 2048 bodů hlavní časové signálové sloţky do její komponentní frekvence a výsledná frekvence se skládá z 1024 bodů v rozsahu od 0Hz aţ po Nyquist frekvenci. Následující tabulka popisuje FFT Menu: 34

38 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Funkce Menu FFT Source (zdroj) Nastavení Popis ON Zapne funkci FFT OFF Vypne funkci FFT CH1 Zvolí CH1 jako FFT zdroj CH2 Zvolí CH2 jako FFT zdroj Rectangl Window (okno) Format Zoom e Blackma db n Hanning Vrms Hammin *1 g *2 *5 *10 Volba okna pro FFT. Volba db Pro Odečet. Volba Vrms Pro Odečet. Nastaví násobitel *1 Nastaví násobitel *2 Nastaví násobitel *5 Nastaví násobitel *10 Jako příklad zachycení FFT uvedeme následující příklad: 1. Stiskněte tlačítko MATH MENU a na pravé straně obrazovky se objeví nabídka WAVE MATH menu. 2. Stiskněte klávesu F5 a přejděte na poloţku Page2 a tiskněte F3 pro volbu FFT. 3. Stiskněte F1 poté co se objeví FFT on/off FFT, protoţe aktivace FFT se nenachází v nastavení Okna. On/Off umoţňuje následný vstup do funkcí nastavení a po výpočtu je na obrazovce znázorněn zeleně výsledný tvar vlny. 4. Stiskněte tlačítko F2 pro aktivaci zdroje a to buď CH1 nebo CH2. 5. Stiskněte tlačítko F3 pro přepnutí do volby okna, zahrnující Rectangle, Hamming, Hanning a Blackman. 6. Stiskněte F4 pro volbu Formátu db nebo Vrms. 7. Stiskněte tlačítko F5 pro přiblíţení nebo oddálení v krocích *1, *2, *5, *10 8. Pomocí otočného ovladače Horizontal v zóně horizontálního ovládání můţete výsledným zobrazením pohybovat a zobrazovaná frekvence M Pos je přesně frekvence bodu kursoru ve středu spektra. 9. Deaktivujte FFT a stiskněte tlačítko math menu pro přechod na druhou stránku menu matematických výpočtů. Volba Zobrazení FFT S Funkcí FFT jsou moţná čtyři Zobrazení. Kaţdé z nich je kompromisem mezi frekvenčním rozlišením konečnou přesností. 35

39 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Zobrazení volíte tedy podle toho co je prioritou při měření a jaká charakteristika je upřednostňována. Pro nejlepší volbu pouţijte následujícího průvodce. Typ Popis Okno Rectangle Toto je nejvýhodnější zobrazení pro výsledné frekvence, které jsou kmitočtem blízko sebe, avšak je obtíţné měřit jejich individuální amplitudy. Také je toto zobrazení výhodné pro spektrum frekvencí, které se pravidelně neopakují a komponenta měřené frekvence je blízko DC. Vyuţijte zobrazení Rectangular pro měření přechodových šumů a ruchů kde je úroveň před a po vzniklé události přibliţně stejná. Také, vyuţijte toto okno pro tvary vln přibliţně shodné amplitudy sinusového průběhu, jejichţ frekvence jsou si blízké a pro široko pásmový náhodný šum s relativně pomalou změnou průběhu spektra. Hamming Hanning Blackman Toto je velmi dobré zobrazení pro výsledné frekvence, jejichţ kmitočty jsou si blízké také úrovní, avšak toto zobrazení dává lepší přesnost měření amplitudy neţ zobrazení rectangular". Nabízí také poněkud lepší frekvenční rozlišení neţ zobrazení Hanning. Pouţijte Hamming pro zobrazení sinusových, periodických pásmových náhodných šumů. Toto zobrazení dává výsledky při měření přechodových nebo impulsních rušení, kde signálová úroveň před a po události je značně rozdílná. Toto je výhodné zobrazení pro měření přesné amplitudy a s horším rozlišením měřených frekvencí. Pouţijte Hanning pro měření sinusových, periodických a přirozených pásmových náhodných šumů. Toto zobrazení dává výsledky při měření přechodových nebo impulsních rušení, kde signálová úroveň před a po události je značně rozdílná. Toto zobrazení je nejlepší pro měření amplitudy frekvencí a však nejhorší pro měření přesných frekvencí. Pouţijte zobrazení Blackman-Harris pro měření převáţně jednoduchých frekvencí a pozorování jejich harmonických frekvencí. Obrázek 28,29,30,31 ukazují čtyři druhy zobrazení sinusové vlny 1KHz. 36

40 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 28. Blackman Zobrazení Obrázek 29. Hamming Zobrazení 37

41 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 30. Rectangle Zobrazení Rychlé Tipy Obrázek 31. Hanning Zobrazení Pokud je potřeba, pouţijte funkci zoom pro přiblíţení FFT tvaru vlny. Nastavte základní dbv RMS měřítko pro detailní pozorování vícenásobných frekvencí, Dokonce i kdyţ mají velmi rozdílné amplitudy. Nastavte lineární RMS měřítko pro celkové zobrazení a porovnání amplitud jednotlivých frekvencí mezi sebou. 38

42 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Signály, které obsahují DC komponentu nebo offset mohou působit nesprávné zobrazení FFT tvaru vlny a její celkovou úroveň. Pro omezení vlivu DC komponenty pouţijte pro daný vstupní kanál propojení AC. Pro omezení náhodného šumu a roztřesení zobrazení při opakovaných nebo jednotlivých událostech nastavte na osciloskopu průměrované vzorkování načítání dat. Vysvětlení Pojmů Nyquist frekvence: Nejvyšší frekvence, kterou dokáţe Digitální osciloskop měřit v reálném čase je přesně polovina vzorkovacího rozsahu pod podmínkou, ţe nedojde k chybnému zpracování, coţ je označováno jako Nyquist frekvence. Pokud nastane při vyšších frekvencích podvzorkování, kdy vzorkovaná frekvence je vyšší neţ Nyquist frekvence, nastane False Wave fenomén. Proto věnujte pozornost vztahu mezi frekvencí vzorkovací a frekvencí měřenou. POZNÁMKA V módu FFT doporučujeme následná nastavení: 1) Nastavení Zobrazení 2) Změňte zdroj signálu (nastavení kanálu CH1 nebo nastavení kanálu CH2 3) XY Formát pro nastavení DISPLEJE 4) SET 50% (úroveň spouštění na vertikální přímce signálové amplitudy) v nastavení Spouštění 5) Autoscale 6) Měření 1 a Měření 2. Použití Otočných Ovladačů VERTICAL POSITION a VOLTS/DIV 1. Ovladač VERTICAL POSITION se pouţívá k nastavení vertikální pozice zobrazovaného tvaru vlny všech kanálů (včetně tvaru vlny, který vznikne matematickou operací). Analytické rozlišení tohoto ovládání se mění se změnou vertikálního měřítka. 2. Otočný ovladač VOLTS/DIV se pouţívá k nastavení vertikálního rozlišení zobrazovaného tvaru vlny pro všechny kanály (včetně tvaru vlny získané matematickou operací). Tímto ovladačem je moţno určit citlivost vertikální rozlišení v krocích Vertikální citlivost se zvyšuje otáčením ovladačem doprava, sniţuje se otáčením ovladačem doleva. Po nastavení vertikální pozice zobrazovaného tvaru vlny daného kanálu se informace o nastaveném rozlišení zobrazuje ve stavovém řádku v levém spodním rohu zobrazovače. 3. Po ustavení vertikální pozice zobrazeného tvaru vlny na obrazovce se v levém dolním rohu zobrazují informace týkající se vertikálního nastavení. Viz obr

43 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 32 Informace o vertikální pozici. Jak Nastavit Horizontální Systém Horizontální ovládání zahrnuje tlačítko HORIZONTAL MENU a dva otočné ovladače HORIZONTAL POSITION a SEC/DIV 1. Otočný ovladač HORIZONTAL POSITION: tento otočný ovladač se pouţívá k nastavení horizontální pozice zobrazovaného tvaru vlny všech kanálů (včetně tvaru vlny, který vznikne matematickou operací), analytické rozlišení se odvíjí od nastavení časové základny. 2. Otočný ovladač SEC/DIV: tento otočný ovladač se pouţívá k nastavení horizontálního měřítka hlavní časové základny nebo okna. 3. Tlačítko HORIZONTAL MENU: po stisku tohoto tlačítka se zobrazí pracovní menu horizontálního nastavení (viz Obrázek 33.). 40

44 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 33 Menu Časové Základny Popis Horizontálního menu je v následující tabulce: Funkce Menu Nastavení Popis Hlavní Časová Toto nastavení hlavní horizontální časové Základna základny určuje základní zobrazení měřeného tvaru vlny Nastavení Okna Expanze Okna Hlavní Časová Základna Oblast okna je definována dvěma kurzory Tato funkce není dostupná v módu FFT Definovaná oblast okna je expandovaná na celou obrazovku Stiskněte tlačítko menu voleb F1 a zvolte Main Time Base (Hlavní Časová Základna). Současně se aktivuje pouţití otočných ovladačů HORIZONTAL POSITION a SEC/DIV pro nastavení zobrazení hlavního okna. Informace na obrazovce jsou jako příklad znázorněny na Obrázku

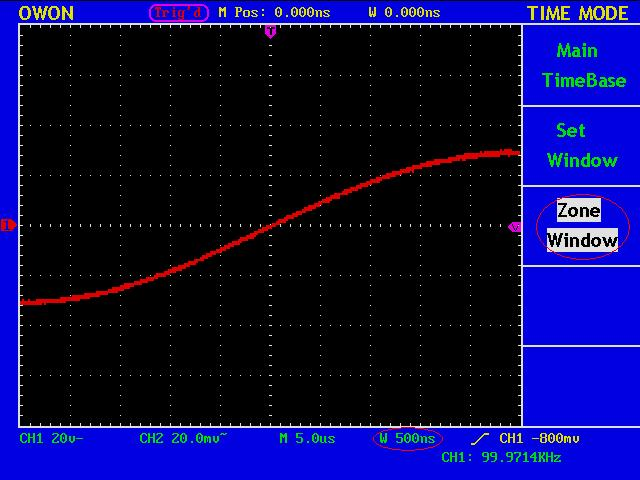

45 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Nastavení Okna Obrázek 34 Hlavní Časová Základna Stiskněte tlačítko menu voleb F2 a zvolte Set Window (Nastavení okna). Obrazovka bude zobrazovat oblast okna, které je definováno dvěma kurzory. V tomto případě se otočné ovladače HORIZONTAL POZITION a SEC/DIV mohou pouţít pro nastavení horizontální pozice a velikosti zobrazované oblasti. (viz Obrázek 30). Stiskněte tlačítko menu F2 v módu FFT a dostanete hlášku, ţe FFT mode disable FFT mód není dostupný (není aktivován) (viz obrázek 35.). Obrázek 35 Nastavení Okna 42

46 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 36 FFT mód disable Expanze Okna Stiskněte tlačítko voleb F3 a zvolte poloţku Zone Window. Jako následující akce dojde k tomu, oblast původně ohraničená dvěma kurzory se rozšíří na celé okno. (vit Obrázek 37.). Obrázek 37 Zóna Zobrazení 43

47 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Jak Nastavit Systém Spouštění Způsob jakým započne osciloskop shromaţďovat data, záleţí na tom, jak je nastaven systém spouštění. Pokud je systém spouštění správně nastaven, dokáţe osciloskop původně nestabilní zobrazení převést do stabilního zobrazení výsledného tvaru vlny měřeného signálu. Na počátku shromaţďování dat, započne osciloskop nejdříve shromaţďovat data od levé strany bodu spouštění. Následně data průběţně shromaţďuje a vyčkává na další impuls spouštění pro počátek započetí sběru dat dalšího vzorku. Po detekci signálu spouštění se osciloskop snaţí získat sběrem dat dostatek informací pro vykreslení tvaru vlny směrem vpravo od bodu spouštění. V oblasti ovládání spouštění se nachází čtyři funkční tlačítka menu a jeden otočný ovladač. LEVEL: Otočný ovladač úrovně spouštění a napětí signálu spouštění vzhledem k bodu spouštění. SET TO %50: Nastaví úroveň spouštění na střední hodnotu amplitudy signálu spouštění.. Toto nastavení není přístupné v módu FFT. FORCE TRIG: Tlačítko vynuceného spuštění, pro vygenerování signálu spouštění. Většinou se vyuţívá v módech spouštění NORMAL a SINGLE. TRIG MENU: Tlačítko menu spouštění. Po stisknutí tohoto tlačítka se v zobrazovací oblasti objeví menu spouštění SET Zero: Horizontální pozici spouštění nastaví na nulu. Ovládání Spouštění Ovládáí Spouštění pro MSO5022S Spouštění na Hraně, Video Spouštění a Alternativní Spouštění. Stiskem tlačítka F1 přepínáte mezi těmito typy spouštění. Edge (Hrana): Úroveň spouštění dosáhne nastavené úrovně a směru, při splnění podmínek nastane spuštění. Video: Spouští podle video řádku nebo snímku. Alternate: Stabilizuje spouštění nesynchronních signálů. Edge (Hrana) Po nastavení módu Edge Trigger (Spouštění na hraně spouštěcího signálu) spouštění nastává po dosaţení nastavené prahové úrovně spouštěcího signálu. Po volbě typu hrany spouštění nastává spouštění na vzestupné nebo sestupné hraně vstupního signálu spouštění. Menu Edge Trigger Menu (Spouštění na hraně spouštěcího signálu)je zobrazeno na Obrázku

48 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 38 Menu Spouštění na Hraně (Edge) 45

49 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Tabulka Menu Spouštění: Funkce Nastavení Popis Náběh Zdroj Mód Spouštění Rising (Stoupání) Falling (Klesání) CH1 CH2 EXT EXT/5 AC LINE Auto Normal Single Nastaví spuštění na vzestupné hraně signálu spouštění Nastavení spuštění na sestupné hraně signálu spouštění Nastaví CH1 jako zdroj signálu spouštění Nastaví CH2 jako zdroj signálu spouštění Nastaví externí vstup jako zdroj signálu spouštění Dělí úroveň signálu zdroje externího spouštění pro rozšíření rozsahu úrovně externího signálu spouštění AC Line jako zdroj signálu spouštění Provádí sběr dat, i kdyţ není detekována ţádna podmínka spouštění Započne sběr dat pro vykreslení tvaru vlny, jen pokud je splněna podmínka nastavená pro spouštění Po spolnění podmínek provede pouze jedno spuštění a nastaví Stop. Do dalšího Menu Propojení DC AC HF Rjc LF Rjc Zpět do předešlého menu Blokuje komponentu stejnosměrného proudu Neblokuje ţádnou komponentu Blokuje vysokofrekvenční signál a neblokuje pouze vysokofrekvenční komponentu Blokuje nízkofrekvenční signál a neblokuje nízkofrekvenční komponentu Citlivost 0.2~1.0div Citlivost od 0.2~1.0 Div. 100ns~ Otáčejte ovladačem TRIG LEVEL pro nastavení Holdoff 10s času prodlevy dalšího spuštění Holdoff Reset holdoff čas na hodnotu 100ns Reset Podle postupu uvedeného níţe nastavíte spouštění CH1 na vzestupné hraně a mód je auto, citlivost spouštění 0.5 Div. 1 Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění 2 Stiskněte tlačítko menu voleb F1 a zvolte Edge 3 Stiskněte tlačítko menu voleb F2 a zvolte náběh Rising 4 Stiskněte tlačítko menu voleb F3 a zvolte jako zdroj CH1 5 Stiskněte tlačítko menu voleb F4 a zvolte mód spuštění Auto. Viz Obrázek 39 6 Stiskněte tlačítko menu voleb F5 a zvolte Next menu 7 Stiskněte tlačítko menu voleb F2 a zvolte propojení DC 8 Stiskněte tlačítko menu voleb F3 a zvolte Sensitivity 0.5div. 9 Press Stiskněte tlačítko menu voleb F4 a zvolte Holdoff, pouţijte otočný ovladač úrovně pro nastavení Holdoff. 46

50 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 39 Spouštění na Hraně (Vzestupná hrana) Video Zvolte Video a spouštění snímkem/řádkem NTSC, PAL norma video signálu Menu spouštění viz obrázek 40 Obrázek 40 Menu Video Spouštění Video menu Spouštění MENU NASTAVENÍ POPIS Polarita Normal Sleduje low video signál k úrovni napětí černé Reverse Sleduje high video signál k úrovni napětí černé Zdroj CH1 CH2 EXT Nastaví CH1 jako zdroj signálu spouštění Nastaví CH2 jako zdroj signálu spouštění Nastaví externí vstup jako zdroj signálu spouštění 47

51 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Typ Video Synchro. EXT/5 Dělí úroveň signálu zdroje externího spouštění 5 pro zvýšení rozsahu spouštění Line Field Odd field Even field Designed Line Nastaví synchronizaci spouštění pomocí video řádku Nastaví synchronizaci spouštění pomocí video snímku Nastaví synchronizaci spouštění pomocí sudého snímku Nastaví synchronizaci spouštění pomocí lichého video snímku Nastaví synchronizaci spouštění pomocí nastaveného čísla video řádku MODU NTSC PAL/SECAM Vstup do Dalšího Menu Zpět do předešlého Menu Nastaví synchronizaci spouštění a typ video normy Holdoff 100ns~10s Otočným ovladačem TRIG LEVEL nastavíte časovou prodlevu před dalším spuštěním Holdoff Reset Reset holdoff čas prodlevy na 100ns Postup pro nastavení Kanálu 1 na Video Spouštění je popsán v následujících krocích: 1 Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění 2 Stiskněte tlačítko menu voleb F1 a zvolte Video 3 Stiskněte tlačítko menu voleb F2 a zvolte náběh Normal. 4 Stiskněte tlačítko menu voleb F3 a zvolte jako zdroj CH1 5 Stiskněte tlačítko menu voleb F4 a zvolte synchronizaci Field (Viz Obr, 41) 6 Stiskněte tlačítko menu voleb F5 pro vstup do dalšího menu 7 Stiskněte tlačítko menu voleb F2 a zvolíte modulaci NTSC. 8 Stiskněte tlačítko menu voleb F3 a zvolte Holdoff, pouţijte otočný ovladač úrovně pro nastavení Holdoff. Obrázek. 41 Spouštění Video Snímkem Oscillogram 48

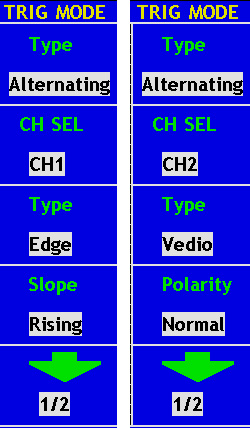

52 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Alternativní Spouštění Během střídavého spouštění je spouštěcí signál střídavě přepínán ze dvou vertikálních kanálů. Tato funkce je uţitečná ke sledování dvou nesourodých signálů. V tomto módu můţete pro kaţdý zdroj nastavit individuální způsob spouštění. Spouštění Hranou nebo Video spouštění. Na obrazovce jsou dva spouštěcí body při nastavení na střídavé spouštění (červený:ch1, ţlutý:ch2). Obrázek. 42 Alternativní menu spouštění Nastavení pro spouštění hranou má stejný postup jako pro nastavení spouštění hranou. Nastavení video spouštění má stejný postup jako pro nastavení video spouštění Na kanálu CH1 pozorujeme obdélníkový průběh signálu 10KHz a na kanálu CH2 je přítomen video signál. Alternativní nastavení provedeme podle následujícího postupu: 1 Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění. 2 Stiskněte tlačítko menu voleb F1 a zvolte Alternate pro Type 3. Stiskněte tlačítko menu voleb F2 a zvolte zdroj pro CH1. 4. Stiskněte tlačítko menu voleb F3 a zvolte Edge pro Type. 5. Stiskněte tlačítko menu voleb F4 a zvolte Rising pro Slope. 6. Stiskněte tlačítko menu voleb F5 a zvolte další menu. 7. Stiskněte tlačítko menu voleb F2 a zvolte propojení DC 8. Stiskněte tlačítko menu voleb F3 a nastavte citlivost na 0.5 div. Nyní je dokončeno nastavení CH1. 9. Stiskněte tlačítko menu voleb F1 pro vstup do předešlého menu 10. Stiskněte tlačítko menu voleb F2 a zvolte CH2 pro Source 11. Stiskněte tlačítko menu voleb F3 a zvolte video pro Type 12. Stiskněte tlačítko menu voleb F4 a zvolte polarity Normal 13. Stiskněte tlačítko menu voleb F5 a zvolte Další menu 14. Stiskněte tlačítko menu voleb F2 a zvolte sync. Line. Nastavení Kanálu CH2 je nyní dokončeno Výsledný tvar vlny je na obrázku

53 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Ovládání Spouštění pro MSO7102T Obrázek 43 Alternativní Spouštění Oscillogram K dispozici jsou dva typy módu spuštění: Osamocené spuštění a alternativní spuštění. Osamocené spuštění: Nastavte úroveň spuštění tak, aby byly zachyceny stabilní tvary vlny v obou kanálech současně. Alternativní Spuštění: Spouštění dvou nezávislých asynchronních signálů. Oba kanály jsou schopny zobrazit průběh vlny i v případě, ţe vstupní signály CH1 a CH2 jsou naprosto odlišné. Osamocené Spuštění Osamocené (Single) má dva módy spouštění: Spouštění na hraně signálu a video spouštění. V menu můţete vidět nabídky rozdílných typů spouštění pro dva vertikální kanály. Edge Trigger (Spouštění na Hraně Signálu): Spouštění nastává v průběhu nárustu nebo poklesu úrovně signálu a to podle zvoleného směru. Video Trigger (Video spouštění): Spouštění je odvozeno od detekce video snímku nebo video řádku standardního video signálu. Jednotlivá menu Spouštění Hranou a spouštění Video jsou popsána v následujících odstavcích: Edge Trigger (Spouštění na hraně spouštěcího signálu) Po nastavení módu Edge Trigger (Spouštění na hraně spouštěcího signálu) spouštění nastává po dosaţení nastavené prahové úrovně spouštěcího signálu. Po volbě typu hrany spouštění nastává spouštění na vzestupné nebo sestupné hraně vstupního signálu spouštění. Menu Spoštění na Hraně je popsáno na obrázku

54 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Seznam Menu Spouštění: MENU NASTAVENÍ POPIS Obrázek. 44 Menu Spouštění na Hraně Zdroj CH1 Nastaví CH1 jako zdroj signáluspouštění CH2 Nastaví CH2 jako zdroj signálu spouštění Nastaví externí vstup jako zdroj signálu spouštění EXT Dělí úroveň signálu zdroje externího spouštění pro EXT/5 rozšíření rozsahu úrovně externího signálu spouštění AC LINE AC Line jako zdroj signálu spouštění Mode Edge Nastaví vertikální kanál spouštění na spouštění na Hraně. Náběh Rising (Stoupání) Falling (Klesání) Nastaví spuštění na vzestupné hraně signálu spouštění Nastavení spuštění na sestupné hraně signálu spouštění Do dalšího Menu Zpět do předešlého menu Mód Spouštění Auto Normal Single Provádí sběr dat, i kdyţ není detekována ţádna podmínka spouštění Započne sběr dat pro vykreslení tvaru vlny, jen pokud je splněna podmínka nastavená pro spouštění Po spolnění podmínek provede pouze jedno spuštění a nastaví Stop. Propojení DC AC HF Rjc LF Rjc Blokuje komponentu stejnosměrného proudu Neblokuje ţádnou komponentu Blokuje vysokofrekvenční signál a neblokuje pouze vysokofrekvenční komponentu Blokuje nízkofrekvenční signál a neblokuje nízkofrekvenční komponentu Holdoff Holdoff Reset 100ns~ 10s Otáčejte ovladačem TRIG LEVEL pro nastavení času prodlevy dalšího spuštění Reset holdoff čas na hodnotu 100ns 51

55 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Podle následujících kroků proveďte na stavení Spouštění na CH1 na vzestupné hraně spouštěcího signálu, mód spouštění je AUTO, propojení je DC: 1. Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění. 2. Stiskněte tlačítko menu voleb F1 a zvolte jako Typ single. 3. Stiskněte tlačítko menu voleb F2 a zvolte CH1 jako zdroj signálu. 4. Stiskněte tlačítko menu voleb F3 a zvolte Edge pro Type. 5. Stiskněte tlačítko menu voleb F4 a zvolte Rising pro Slope. Viz obrázek Stiskněte tlačítko menu voleb F5 a zvolte Next menu 7. Stiskněte tlačítko menu voleb F2 a zvolte mód spouštění na Auto 8. Stiskněte tlačítko menu voleb F3 a zvolte typ propojení DC. 9. Stiskněte tlačítko menu voleb F4 a zvolte Holdoff, pouţijte otočný ovladač úrovně pro nastavení Holdoff. Obrázek. 45 Spouštění na Hraně (Vzestupná Hrana, první menu) 52

56 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek. 46 Spouštění na Hraně (Vzestupná Hrana, druhé menu) Video Zvolte Video a spouštění snímkem/řádkem NTSC, PAL norma video signálu Menu spouštění viz obrázek 47 Obrázek 47 Video spouštění menu Video trigger menu Funkční Nastavení Popis Zdroj CH1 CH2 EXT EXT/5 Nastaví CH1 jako zdroj signálu spouštění Nastaví CH2 jako zdroj signálu spouštění Nastaví externí vstup jako zdroj signálu spouštění Dělí úroveň signálu zdroje externího spouštění pro větší rozsah spouštění 53

57 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Mode Typ Video Synchro. Video Line Field Odd field Even field Designed Line Nastaví synchronizaci spouštění pomocí video řádku Nastaví synchronizaci spouštění pomocí video snímku Nastaví synchronizaci spouštění pomocí sudého snímku Nastaví synchronizaci spouštění pomocí lichého video snímku Nastaví spouštění na zvoleném řádku Vstup do Dalšího Menu Zpět do předešlého Menu Modulace Holdoff Holdoff Reset NTSC PAL/SECAM 100ns~10s Nastaví synchronizaci spouštění a typ video normy Otočným ovladačem TRIG LEVEL nastavíte časovou prodlevu před dalším spuštěním Reset holdoff čas prodlevy na 100ns Postup pro nastavení Kanálu 1 na Video Spouštění je popsán v následujících krocích: 1. Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění 2. Stiskněte tlačítko menu voleb F1 a zvolte single pro Type. 3. Stiskněte tlačítko menu voleb F2 a zvolte CH1 jako Source 4. Stiskněte tlačítko menu voleb F3 a zvolte Video pro Type. 5. Stiskněte tlačítko menu voleb F4 a zvolte Line pro Sync. Zobrazený tvar vlny je na obrázku Stiskněte tlačítko menu voleb F5 pro vstup do dalšího menu. 7. Stiskněte tlačítko menu voleb F2 a zvolíte modulaci NTSC. Alternativní Spouštění Obrázek 48 Spouštění Video snímkem Oscillogram 54

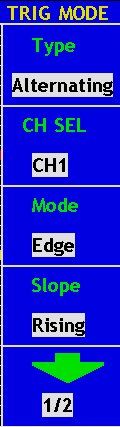

58 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Během střídavého spouštění je spouštěcí signál střídavě přepínán ze dvou vertikálních kanálů. Tato funkce je uţitečná ke sledování dvou nesourodých signálů. V tomto módu můţete pro kaţdý zdroj nastavit individuální způsob spouštění. Spouštění hranou nebo Video spouštění. Na obrazovce jsou dva spouštěcí body při nastavení na střídavé spouštění (červený:ch1, ţlutý:ch2). Obrázek 49:Alternativní Sp. Hrana Signálu menu Obrázek 50:Alternativní video spouštění menu Nastavení pro spouštění hranou má stejný postup jako pro nastavení spouštění hranou. Nastavení video spouštění má stejný postup jako pro nastavení video spouštění. CH1 měření 10KHz sinusovka, CH2 měření video signálu. Nastavení Alternativního spouštění je popsáno níţe: 1. Stiskněte tlačítko TRIG MENU pro vyvolání menu spouštění. 2. Stiskněte tlačítko menu voleb F1 a zvolte Alternate pro Type. 3. Stiskněte tlačítko menu voleb F2 a zvolte zdroj pro CH1. 4. Stiskněte tlačítko menu voleb F3 a zvolte Edge pro Type. 5. Stiskněte tlačítko menu voleb F4 a zvolte Rising pro Slope. 6. Stiskněte tlačítko menu voleb F5 a zvolte další menu. 7. Stiskněte tlačítko menu voleb F2 a zvolte mód spouštění Auto 8. Stiskněte tlačítko menu voleb F3 a zvolte Spouštění "DC pro Coupling. CH1 nastavení je dokončeno. 9. Stiskněte tlačítko menu voleb F1 pro vstup do předešlého menu 10. Stiskněte tlačítko menu voleb F2 a zvolte CH2 pro Source 11. Stiskněte tlačítko menu voleb F3 a zvolte video pro Type. 12. Stiskněte tlačítko menu voleb F4 a zvolte sync. Line Stiskněte tlačítko menu voleb F5 a zvolte Další menu 14. Stiskněte tlačítko menu voleb F2 a zvolte modulaci NTSC. 15. Stiskněte tlačítko menu voleb F4 a zvolte Holdoff, otočným ovladačem nastavte čas prodlevy holdoff. Tímto je ukončeno nastavení kanálu CH2. 55

59 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 51 Oscillogram Alternativního Spouštění Vysvětlení Pojmů HOLDOFF: Časový interval během, kterého osciloskop nereaguje na signál spouštění. Tato funkce umoţňuje pozorovat komplexní signály jako například AM modulaci. Stiskem tlačítka Holdoff aktivujete otočný ovladač TRIG LEVEL pro nastavení času prodlevy Holdoff time. Ovládání Menu Funkcí Oblast ovládání funkčního menu zahrnuje 7 menu tlačítek a tři okamţitá akční tlačítka: SAVE/RCL, MEASURE, ACQUIRE, UTILITY, CURSOR, DISPLAY, AUTOSCALE,AUTOSET, RUN/STOP a U-DISK COPY. Nastavení Menu Vzorkování Stiskněte tlačítko ACQUIRE, na obrazovce se zobrazí menu, které vidíte na obrázku

60 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek. 52 ACQU MODE Menu Popis Sampling Setup Menu je v následující tabulce: Funkční Menu Nastavení Popis Sample Všeobecný mód vzorkování Peak Detect Pouţívá se pro detekci ostrých vrcholů a moţnost omezení záměn Average Pouţívá se pro omezení náhodných a neţádoucích šumů, je moţno volit počet průměrovacích cyklů Averages 4, 16, 64, 128 Počet průměrovacích cyklů Změňte nastavení ACQU Mode a pozorujte následné varianty zobrazení tvaru vlny. Obrázek 53 Peak Detect mód, je moţno pozorovat poruchy na sestupné hraně obdélníkového tvaru vlny a současně je pozorován značný šum na vrcholu. 57

61 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 54 Běţný ACQU Mode ukazuje, ţe není detekován ţádný šum. Obrázek 55. Zobrazovaný tvar vlny poté co je běţný šum odstraněn pomocí Average Módu, počet průměrovacích cyklů je nastaven na

62 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Jak nastavit Systém Zobrazovací jednotky Stiskněte tlačítko DISPLAY, na obrazovce se objeví menu znázorněné na Obrázku 56. Obrázek 56 Menu Nastavení Obrazovky Popis menu nastavení Displeje je popsán níže: Funkční Menu Nastavení Popis Vectors Prostor mezi sousedními body je vyplněn formou Type (typ) (vektory) vektoru. Dots (body) Jsou zobrazovány pouze vzorkované body Persit (dosvit) Format (formát zobrazení) Carry (přenos) Baterie Contrast Increase* Contrast Decrease* OFF 1sec 2sec 5sec stále YT XY Bitmap Vectors On Off Nastavení doby dosvitu pro kaţdý vzorkovací bod. Zobrazuje relativní vztah mezi vertikálním napětím a horizontálním časem Kanál CH1 je zobrazen na horizontální ose a Kanál CH2 na vertikální ose Data přenášená komunikací s PC jsou ve formátu bitmap Data přenášená komunikací s PC jsou ve formátu vector Symbol baterie je zapnuta Symbol baterie je vypnuta Zvyšuje kontrast Displeje Sniţuje kontrast Displeje *Pouze model MSO5022S má tyto dvě volby. 59

63 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Typ displeje: Stiskem tlačítka F1 můţete přepínat mezi dvěma typy displeje. Typ Vectors (vektorový) a Dots (bodový). Rozdíl mezi těmito dvěma typy zobrazení můţete porovnat na obrázcích Obrázek 57 a Obrázek 58. Obrázek 57 Zobrazení typ Vektor Persist (Dosvit) Obrázek 58 Zobrazení typ Body 59

64 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Při pouţití funkce Persist je simulován jev známý z klasických obrazovkových zobrazovačů, kdy nově probíhající zobrazovaný tvar vlny je zobrazován světlejším barevným bodem neţ ten předešlý. Pomocí tlačítka menu voleb F2 je moţno nastavovat různý čas dosvitu: 1sec, 2sec, 5 sec, stále a žádný dosvit. Při pouţití volby infinite pro čas dosvitu, se měřící body ukládají, dokud hodnota osvitu není změněna uţivatelem (viz Obrázek 59). XY Formát Obrázek 59 Zobrazení Nekonečný Dosvit Tento formát je pouţitelný pouze pro kanál CH1 a kanál CH2. Poté co je zvoleno zobrazení ve formátu XY, kanál CH1 je zobrazován na horizontální ose a kanál CH2 je zobrazován na vertikální ose. Osciloskop se automaticky nastaví na mód vzorkování bez spouštění. Data jsou zobrazena jako světlé body a frekvence vzorkování je nastavena na 1MS/s a není moţno ji měnit. Funkce všech otočných ovladačů je následující: Otočný ovladač Vertical VOLTS/DIV a Vertical POSITION pro kanál CH1 ovládají horizontální měřítko a pozici zobrazení. Otočný ovladač Vertical VOLTS/DIV a Vertical POSITION pro kanál CH2 ovládají vertikální měřítko a pozici zobrazení průběţně. Při použití Formátu XY není možno využívat následující funkce: Referenční nebo digitální tvar vlny Kursor Ovládání časové základny Ovládání Spouštění Postup nastavení pro Formát XY 1. Stiskněte tlačítko DISPLAY pro zobrazení Display Set menu. Viz Obrázek

65 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop 2. Stiskněte tlačítko menu voleb F3 a zvolte formát XY. Formát zobrazování se změní do módu XY (viz obrázek 60) Obrázek 60 XY Displej Mód Pokud jste v módu FFT a pokusíte se přepnout z YT do XY, obdrţíte následně hlášení FFT MODE is unavailable FFT mód není dostupný, viz Obrázek 61. Obrázek 61 FFT mode XY Format Disable 61

66 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Jak uložit a opět načíst uložený tvar vlny Stiskněte tlačítko SAVE/RCL, nyní můţete uloţit zobrazovaný tvar vlny nebo vyvolat z paměti přístroje uloţený tvar vlny. Zobrazené menu SAVE/RCL můţete vidět na Obrázku 62. Obrázek 62 Menu ukládání Zobrazeného Tvaru Vlny Popis Wave Form Menu (menu pro uloţení tvaru vlny) je popsán v následující tabulce: Funkční Menu Nastavení Pop Source (Zdroj) CH1 CH2 MATH FFT Zvolíte tvar vlny, který is si přejete uloţit Wave (tvar Vlny) Save (uloţení) A, B C, D Volba adresy do které chcete tvar vlny uloţit nebo načíst Uloţí zvolený tvar vlny do zvolené adresy CHA OFF ON Zapíná nebo vypíná zobrazování uloţeného tvaru vlny Uložení a Opětovné Načtení Tvaru Vlny Série MSO Osciloskopu, umí uloţit aţ čtyři tvary vln. Tyto uloţené tvary vln mohou být opět načteny z paměti osciloskopu a pozorovány na obrazovce současně s měřeným tvarem vlny. Uloţený a opět vyvolaný tvar vlny nemůţe být na obrazovce dodatečně upravován. Jako příklad uvedeme uloţení tvaru vlny kanálu CH1 do adresy A. Jednotlivé kroky jsou popsány v následujícím postupu: 1. Stiskněte tlačítko menu voleb F1 a zvolte jako Zdroj kanál CH1. 2. Stiskněte tlačítko menu voleb F2 a zvolte pro Wave A. 3. Stiskněte tlačítko menu voleb F3 a uloţte tvar vlny. 62

67 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop 4. Stiskněte tlačítko menu voleb F4 a zvolte ON pro CHA. Uloţený tvar vlny A bude zobrazován na Displeji. Úroveň napětí a úroveň časové základny bude současně zobrazována v datovém řádku v levém horním rohu displeje (viz Obrázek 63). Obrázek 63 Uloţený Tvar Vlny Obrázek 64 FFT Uloţený Tvar Vlny 63

68 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Jak ovládat a nastavit systém doplňkových funkcí. Stiskněte tlačítko UNTILITY a zobrazí se menu znázorněné na Obrázku 65. Obrázek 65 Menu Funkcí Popis dodatečných funkcí (Auxiliary Function Menu) je zobrazen v tabulce níţe: Funkční menu Nastavení Popis Systém Status Zobrazí systémové funkční menu Recall Factory Načte tovární nastavení Do Self Cal Vykoná proceduru autokalibrace Language (Jazyk) Čínsky Anglicky Zvolí jazyk komunikačního rozhraní operačního systému Provedení Autokalibrace (Self Calibration) Procedura Autokalibrace můţe zpřesnit měření osciloskopu, pokud příliš kolísá okolní provozní teplota. Pokud kolísání okolní teploty překročí hodnotu 5C, je nutné vykonat proceduru auto kalibrace pro obdrţení úrovně nejvyšší přesnosti. Před spuštěním autokalibrace odpojte sondu nebo přívodní vodiče od vstupních konektorů. Následně stiskněte tlačítko F3 a zvolte Perform Self Cal. Po potvrzení, ţe vše je jiţ nastaveno stiskněte opět tlačítko F3 a zvolte opět Perform Self Cal pro zapsání výsledku autokalibrace do přístroje. SYS STAT (Výpis Stavu Systému) Stiskněte tlačítko menu voleb F1 a zvolte poloţku SYS STAT. Zobrazí se menu vyobrazené na Obrázku

69 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 66 SYS STAT Menu Menu SYS STAT je popsáno v následující tabulce: Funkční menu Nastavení Popis Horizontal Zobrazí horizontální parametry aktivního kanálu Vertical Zobrazí vertikální parametry aktivního kanálu Trigger Zobrazí parametry systému Spouštění Misc Zobrazí sériové číslo a edici vydání Po vstupu do menu SYS STAT, zvolte odpovídající poloţku. Korespondující parametry budou zobrazeny na obrazovce displeje. Pokud stisknete například tlačítko menu voleb F1 a zvolíte poloţku Horizontal, na obrazovce se zobrazí všechny systémové informace týkající se horizontálního systému. Stiskněte jakékoliv jiné funkční tlačítko a funkce SYS STAT se ukončí. (viz Obrázek 67). 65

70 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Fig. 67 Horizontal System State Jak Provádět Automatická Měření Po stisknutí tlačítka Measure můţete aktivovat funkci automatického měření. Je moţno vybrat z dvaceti typů automatických měření a v kaţdém zvoleném typu je moţno sledovat současně aţ čtyři měřené veličiny. Vysvětlení Pojmů: Vpp: Peak-to-Peak Napětí. Vmax: Maximální Amplituda. Vrchol kladného napětí v celém průběhu zobrazování. Vmin: Minimální Amplituda. Vrchol záporného napětí v celém průběhu zobrazování. Vamp: Napětí mezi Vtop a Vbase průběhu tvaru vlny. Vtop: Napětí plochy vrcholu (obvykle obdélníkový nebo pulsní tvar vlny). Vbase: Napětí plochy základny (obvykle obdélníkový nebo pulsní tvar vlny) Overshoot: Definováno jako (Vmax-Vtop)/Vamp, (obvykle obdélníkový nebo pulsní tvar vlny. Preshoot: Definováno jako (Vmin-Vbase)/Vamp, (obvykle obdélníkový nebo pulsní tvar vlny). Average: Aritmetický průběh celého průběhu tvaru vlny. Vrms: True Root Mean Square napětí celého průběhu tvaru vlny. Rise Time: Čas náběhu hrany průběhu od hodnoty 10% na hodnotu 90% napětí amplitudy. Fall Time: Čas poklesu sestupné hrany z hodnoty 90% na hodnotu 10% průběhu amplitudy. +Width: Šířka prvního kladného pulsu v bodě 50% amplitudy. -Width: Šířka prvního záporného pulsu v bodě 50% amplitudy Delay 1 2 : Zpoţdění mezi dvěma kanály na náběţné hraně. Delay 1 2 : Zpoţdění mezi dvěma kanály na sestupné hraně. +Duty: +Duty Cycle, definováno jako +Width/Period. -Duty: -Duty Cycle, definováno jako -Width/Period. 66

71 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Po stisku tlačítka F1 můţeme vybrat menu Source nebo Type. V menu Source můţete zvolit kanál, jehoţ signál si přejete monitorovat a v menu Type základní měřenou veličinu, kterou chcete sledovat (Freq, Period, Mean, PK PK, and Cyc RMS). Menu je zobrazeno na Obrázku 68. Měření Obrázek. 68 Menu Měření Současně mohou být zobrazeny aţ čtyři měřené veličiny pro zobrazovaný tvar vlny kaţdého aktivního kanálu. Měření probíhá pouze na kanálu, který je aktivován. V případě, ţe je na obrazovce zobrazován jiţ uloţený tvar vlny (který je načten z paměti osciloskopu) nebo je osciloskop v XY, nebo je výsledného tvaru vlny dosaţeno matematickou operací popřípadě je osciloskop ve Scan formátu zobrazení, v těchto výše zmíněných případech není moţno provádět automatická měření. Proveďte jednotlivé kroky podle následujícího postupu, pokud si přejete nastavit osciloskop pro automatická měření frekvence, vrcholové hodnoty peak-to-peak a střední hodnoty na kanálu CH1. A hodnoty RMS pro kanál CH2: 1. Stiskněte tlačítko menu voleb F1 a zvolte Source (Zdroj). 2. Stiskněte tlačítko menu voleb F2 a zvolte CH1 (kanál). 3. Stiskněte tlačítko menu voleb F3 a zvolte CH1 (kanál). 4. Stiskněte tlačítko menu voleb F4 a zvolte CH2 (kanál). 5. Stiskněte tlačítko menu voleb F5 a zvolte CH2 (kanál). 6. Stiskněte tlačítko menu voleb F1 a zvolte Type (typ měření). 7. Stiskněte tlačítko menu voleb F2 a zvolte Freq (frekvence). 8. Stiskněte tlačítko menu voleb F3 a zvolte Pk-Pk (vrcholová hodnota). 9. Stiskněte tlačítko menu voleb F4 a zvolte Mean (střední hodnota). 10. Stiskněte tlačítko menu voleb F5 a zvolte Cyc RMS. 67

72 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Automaticky měřené hodnoty budou zobrazovány v okně,jak ukazuje Obrázek 69. Obrázek 69 Automatická Měření Jak postupovat při měřeních pomocí kursorů Stiskněte tlačítko CURSOR a zobrazí se funkční menu kurzorových měření (CURS MEAS). Kursorová Měření pro Normální Model: Je moţno provádět jak Napěťová měření tak Časová měření. Viz. Obrázek

73 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 70 CURS MEAS Menu Popis menu kurzorových měření je zobrazen v následující tabulce: Funkční Menu Nastavení Popis Type (typ) Source (zdroj) Delta Cursor 1 Cursor 2 OFF Napětí Čas CH1, CH2 Vypíná kurzorová měření Zobrazí menu měření napětí pomocí kursorů Zobrazí menu měření času pomocí kursorů Volba kanálu, na který se má aplikovat menu kurzorových měření Vyjádří rozdíl mezi kursory Odečte pozici kursoru 1 (čas je odečten vzhledem k pozici horizontálního spouštění, napětí je vztaţeno k nulovému zemnímu potenciálu) Odečte pozici kursoru 2 (čas je odečten vzhledem k pozici horizontálního spouštění, napětí je vztaţeno k nulovému zemnímu potenciálu) Při provádění kurzorových měření je moţno pozici Kursoru 1 ustavit pomocí otočného ovladače VERTICAL POSITION Kanálu 1. Pozici kursoru 2 je moţno ustavit pomocí otočného ovladače VERTICAL POSITION Kanálu 2. Jako příklad uvedeme kurzorová měření napětí aktivního Kanálu CH1: 1. Stiskněte tlačítko CURSOR pro vyvolání menu CURS MEAS. 2. Stiskněte tlačítko menu voleb F1 a zvolte Type Voltage (Napětí), zobrazí se dvě fialové linky souběţně v horizontálním směru. Jedna znázorňuje Cursor1 a druhá Cursor2. 69

74 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop 3. Stiskněte tlačítko menu voleb F2 a zvolte jako zdroj měřeného signálu kanál CH1. 4. Ustavte pozice Cursor1 a Cursor2 podle měřeného tvaru vlny. Vodítkem můţe být absolutní hodnota rozdílu mezi Cursorem 1 a Cursorem 2, která je znázorněna v okně rozdílu. Aktuální pozice Cursoru je vyjádřena v okně Cursor1 a stejně tak aktuální pozice Cursoru 2 je popsána v okně Cursor2. (viz Obrázek 71.) Obrázek 71 Kursorová Měření Napětí Jako příklad nyní uvedeme kursorová měření Času aktivního Kanálu CH1: 1. Stiskněte tlačítko CURSOR pro vyvolání menu Curs Meas. 2. Stiskněte tlačítko menu voleb F1 a zvolte Time pro Type(Čas), zobrazí se dvě fialové linky souběţně ve vertikálním směru obrazovky. Jedna znázorňuje Cursor 1 a druhá Cursor Stiskněte tlačítko menu voleb F2 a zvolte jako zdroj měřeného signálu kanál CH1. 4. Ustavte pozice Cursoru 1 a Cursoru 2 podle měřeného tvaru vlny. Vodítkem můţe být cyklus nebo frekvence mezi Cursorem 1 a Cursorem 2, která je znázorněna v okně rozdílu. Aktuální pozice Cursoru1 je popsána v okně Cursor1 a stejně tak aktuální pozice Cursoru 2 je popsána v okně Cursor2. (viz Obrázek 72.) 70

75 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 72 Kursorová Měření Času Kursorová Měření Pro FFT Model: Stiskněte tlačítko CURSOR pro zobrazení menu kurzorových měření (CURS MEAS) na obrazovce, coţ zahrnuje Vamp Měření a Měření Frekvencí v módu FFT, viz Obr.73. Obrázek 73 CURS MEAS Menu Popis menu kurzorových měření je popsán v následující tabulce: 71

76 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Menu Funkcí Nastavení Popis Type (typ) OFF Deaktivuje Kurzorová měření. Vamp Zobrazí menu Vamp kurzorových měření. Freq Zobrazí menu Freq kurzorových měření. Source (zdroj) MATH FFT Zobrazí kanál pro kurzorová měření. Delta Zobrazí rozdíl mezi kursory. Cursor 1 Zobrazí hodnotu kursoru 1 (zobrazena frekvence je vztaţena k referenčnímu bodu počátku spektra a hodnota Vamp odpovídá kursoru F). Cursor 2 Zobrazí hodnotu Kursoru 2 (zobrazena frekvence je vztaţena k referenčnímu bodu počátku spektra a hodnota Vamp odpovídá kursoru F). Při provádění kurzorových měření je moţno pozici Kursoru 1 u stavit pomocí otočného ovladače VERTICAL POSITION Kanálu 1. Pozici kursoru 2 je moţno ustavit pomocí otočného ovladače VERTICAL POSITION Kanálu 2. Proveďte následující postup pro Vamp Kurzorová měření: Jako příklad nyní uvedeme kurzorová měření Vamp aktivního Kanálu CH1: 1. Stiskněte tlačítko CURSOR pro vyvolání menu Curs Meas. 2. Stiskněte tlačítko menu voleb F1 a zvolte Vamp pro Type, zobrazí se dvě fialové linky souběţně v horizontálním směru obrazovky. Jedna znázorňuje Cursor 1 a druhá Cursor Ustavte pozice Cursoru 1 a Cursoru 2 podle měřeného tvaru vlny. Absolutní hodnota rozdílu Vamp bude zobrazena ve vloţeném okně. Aktuální pozice Cursoru1 je popsána v okně Cursor1 a stejně tak aktuální pozice Cursoru 2 je popsána v okně Cursor2. (viz Obrázek 74.) 72

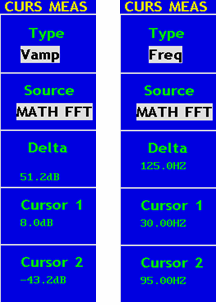

77 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 74 Kurzorová Měření Vamp Jako příklad nyní uvedeme kurzorová měření Frekvence aktivního Kanálu CH1: 1. Stiskněte tlačítko CURSOR pro vyvolání menu Curs Meas. 2. Stiskněte tlačítko menu voleb F1 a zvolte Freqime pro Type, zobrazí se dvě fialové linky souběţně ve vertikálním směru obrazovky. Jedna znázorňuje Cursor 1 a druhá Cursor Ustavte pozice Cursoru 1 a Cursoru 2 podle měřeného tvaru vlny. Vodítkem můţe být cyklus nebo frekvence mezi Cursorem 1 a Cursorem 2, která je znázorněna v okně rozdílu. Aktuální pozice Cursoru1 je popsána v okně Cursor1 a stejně tak aktuální pozice Cursoru 2 je popsána v okně Cursor2. (viz Obrázek 75.) Obrázek 75 Kursorová Měření Frekvence 73

78 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Jak použít Autoscale Tato funkce se s výhodou vyuţívá pro sledování signálu, jehoţ hodnota se značně mění v průběhu času. Autoscale umoţňuje přístroji nastavit mód spouštění, citlivost volt/dílek a časové měřítko a to vše automaticky podle typu, amplitudy a frekvence pozorovaného signálu. Poloţky menu jsou následující: Menu Funkcí Nastavení Popis Autoscale Mode OFF ON Vertical Horizontal HORI-VERT Vypíná funkci Autoscale Zapíná Funkci Autoscale Sleduje nastavení vertikálního rozlišení bez změny horizontálního nastavení Sleduje nastavení horizontálního rozlišení bez změny vertikálního nastavení Přizpůsobuje nastavení horizontálního i vertikálního nastavení. Tvar Vlny Zobrazí pouze jednu nebo dvě periody Normální zobrazení Multiperiody Pro měření dvou kanálů postupujte podle následujících kroků: 1. Stiskněte tlačítko Autoscale, na pravé straně obrazovky se objeví funkční menu. 2. Stiskněte tlačítko F1 a zvolte ON. 3. Stiskněte tlačítko F2 a zvolte Horizontal- Vertical pro poloţku Mode. 4. Stiskněte tlačítko F3 a zvolte pro poloţku Wave. Výsledný tvar vlny je zobrazen na obrázku

79 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek76: Autoscale Horizontal- Vertical multi-perioda Obrázek 77: Autoscale Horizontal- Vertical mono-perioda Poznámka: 1. Po vstupu do funkce Autoscale bude v levém horním rohu blikat symbol (rychlost blikání 0,5 sekundy) 2. V módu Autoscale, dokáţe osciloskop nastavit mód Spouštění (Edge (hrana), Video, 75

80 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Alternate) a Typ (Edge (hrana), Video). Pokud nyní stisknete tlačítko Trigger mode nebo Type, skryté informace se zobrazí na obrazovce displeje. 3. V módu XY a STOP stavu, stisknutím AUTO SET vstoupíte do Autoscale, DSO Se přepne na YT mód a AUTO statu. 4. V módu Autoscale, DSO je vţdy ve stavu DC propojení a AUTO spouštění. V těchto případech pokud vstoupíte do nastavení Spouštění nebo Propojení se vţdy zobrazí skryté informace. 5. V módu Autoscale, pokud započnete s nastavováním vertikální pozice, citlivosti volt/dílek, úrovně spouštění nebo časového měřítka CH1 nebo CH2, osciloskop vypne funkci Autoscale. Po stisknutí tlačítka AUTOSET se opět navrátí do funkce Autoscale. 6. Opuštění submenu Autoscale z působí vypnutífunkce Autoscale a vstup do menu Autoscale zapne funkci Autoscale. 7. V módu Video Spouštění je horizontální časové měřítko nastaveno na hodnotu 50us. Například pokud CH1 zobrazuje hranu signálu, pak druhý kanál zobrazuje video signál a horizontální časové měřítko je odvozeno od video signálu na hodnotu 50us jak vyţaduje video norma. 8. V průběhu funkce Autoscale je moţno vynutit některá nastavení: (1) Přístroj je moţno přepnout ze stavu (non-main time base-vedlejší časová základna) do stavu (main time base-hlavní časová základna). (2) Přístroj je moţno přepnout do stavu Peak detection menu-(menu detekce vrcholu) zatímco pracuje ve stavu průměrování vzorků. Jak Použít Příkazová Tlačítka AUTOSET Toto tlačítko je moţno pouţít pro okamţité nastavení všech ovládaných hodnot měřicího přístroje. Výsledkem je rychlé zobrazení vhodného tvaru vlny na obrazovce. Stiskněte tlačítko AUTOSET a Osciloskop provede rychlé automatické měření signálu. Poloţky AUTOSET jsou vypsány v následující tabulce: Funkční Položka Nastavení Acquisition Mode (mód načítání) Vertical Coupling (vertikální propojení) Vertical Scale (vertikální měřítko) Bandwidth (šířka pásma) Horizontal Level (horizontální úroveň) Horizontal Scale (horizontální měřítko) Trigger Type (typ spouštění) Normální DC Nastaví odpovídající měřítko. Plná Střední Nastaví odpovídající měřítko Normální 76

81 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop RUN/STOP Trigger Source (zdroj spouštění) Trigger Coupling (propojení spouštění) Trigger Slope (hrana) Trigger Level (úroveň) Trigger Mode (mód) Display Format (formát zobrazení) Zobrazí minimálné počet kanálů. Běţné Běţné Střední úroveň Auto YT Spustí nebo zastaví vzorkování. Poznámka Ve stavu Stop, můţe být vertikální měřítko a horizontální časová základna ustavena jen v určitém rozsahu, jinými slovy signál je moţno roztáhnout ve vertikálním nebo horizontálním směru. Pokud je horizontální časová základna rovna nebo kratší neţ 50ms, pak můţe být expandována aţ o čtyři dílky dolů. U-DISK COPY Vloţte U disk do USB portu, stiskněte klávesu COPY a můţete uloţit tvar vlny na paměť USB. Můţete zvolit dva formáty ukládání: Formát Vector a Bitmap, budou se ukládat s názvy WAVE1.BIN, WAVE2.BIN, WAVE3.BIN nebo WAVE1.BMP, WAVE2.BMP, WAVE3.BMP. Následně si můţte data otevřít v PC po připojení U-paměti do portu USB. Během procesu ukládání se na obrazovce objevují hlášení Waveform saving (ukládání tvaru vlny), Waveform saved (ukládání ukončeno), USB already connected (USB zařízení je připojeno, USB connection interrupt (USB spojení přerušeno). 77

82 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Logický analyzér Jak nastavit Systém Vzorkování Systém vzorkování nastaví četnost vzorkován, hloubku ukládání a filtry. Různá nastavení dávají ve výsledku různé moţnosti zobrazení. Při stejné hloubce ukládání, čím vyšší četnost vzorkování, ím je kratší čas průchodu pro signál. Pokud je četnost vzorkování nastavena příliš nízko, můţe se některý přirozený puls vytratit ze zobrazení. Proto je potřeba hloubku ukládání a četnost vzorkování nastavit podle aktuálně měřeného signálu. Stiskněte tlačítko E (ACQU) a zobrazí se menu na obrázku 78: Obrázek 78:Menu Vzorkování Seznam funkcí Menu Vzorkování: Funkce Nastavení Popis Sample rate Podle Modelu* (četnost Storage Low memory Hloubka ukládání 16K depth General Hloubka ukládání 256K Hloubka Deep memory Hloubka ukládání 4M ukládání Digital Filter None 1 2 Filtr deaktivován Filtr jeden puls o šířce vzorkování Filtr dva pulsy o šířce vzorkování *Rozsah Vzorkování: V krocích od 20Hz do 100MHz----MSO5022S V krocích od 20Hz do 400MHz----MSO7102T 78

83 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Seznam časových průběhů signálu v závislosti na četnosti vzorování a hloubce ukládání: Četnost Četnost Hloubka ukládání Čas průchodu Hloubka ukládání Čas průchodu Vzorkování Vzorková 400MHz Low memory 40us 50kHz 200MHz 100MHz 50MHz 20MHz 10MHz 5MHz 2MHz 1MHz 500kHz 200kHz 100kHz Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory 80 us ms 20 ms 160 us ms 40 ms 320 us 5.12 ms 80 ms 800 us 12.8 ms 200 ms 1.6 ms 25.6 ms 400 ms 3.2 ms 51.2 ms 800 ms 8 ms 128 ms 2 s 16 ms 256 ms 4 s 32 ms 512 ms 8 s 80 ms 1.28 s 20 s 160 ms 2.56 s 40 s 79 20kHz 10kHz 5kHz 2kHz 1kHz 500Hz 200Hz 100Hz 50Hz 20Hz Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory Low memory General Deep memory 320 ms 5.12 s 80 s 800 ms 12.8 s 200 s 1.6 s 25.6 s 400 s 3.2 s 51.2 s 800 s 8 s 128 s 2000 s 16 s 256 s 4000 s 32 s 512 s 8000 s 80 s 1280 s s 160 s 2560 s s 320 s 5120 s s 800 s s s Podle následujících kroků nastavíte měření na hodinové BUS sběrnici 33MHz.: Četnost Vzorku: 100MHz. Hloubka ukládání: 4M Filtr: none Proveďte toto nastavení: 1. Stiskněte E (ACQUIRE) a zobrazí se menu vzorkování. 2. Stiskněte opakovaně F1 nebo otáčejte ovladačem CH1 Volts/div aţ nastavíte 100M

84 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop 3. Tiskněte F2 aţ je hloubka ukládání nastavena na Deep Memory. 4. Tiskněte F3 aţ je digitální filtr nastaven na None. Poté je systém vzorkování nastaven (viz obrázek 79). Obrázek 79: Nastavení Vzorkování Nastavení Systému Spouštění Systém spouštění zahrnuje otočný ovladač Trigger level, Trigger menu, SET 50%, Set to Zero. Otočným ovladačem trig level nastavujeme pozici úrovně spouštění. Poněvadţ datová hloubka ukládání je pevně stanovena, můţeme následnou změnou pozice spouštění měnit proporci mezi průběhem ukládání a spouštěním. Mód spouštění zahrnuje: Edge trigger (spouštění na hraně), bus trigger (spouštění odvozené od BUS), pattern trigger (vzorkování), sequential queue trigger (postupné), distributed queue trigger (přenosové). 1. Edge trigger: měřený kanál je současně zdrojem spouštění a je moţno nastavit spuštění na vzestupné hraně, sestupné hraně nebo oba způsoby současně mohou vygenerovat podmínku spuštění. Menu Edge trigger (spouštění na hraně) viz Obr.80. Obrázek 80: Menu Edge trigger (Spouštění na Hraně) 80

85 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Tabulka Funkcí Spouštění na Hraně je uvedena níţe: Funkce Nastavení Popis Zdroj spuštění CH00-CH0F CH00-CH0F můţe být zdrojem spuštění Rising Spuštění na vzestupné hraně Slope vzestupná (náběh) Falling sestupná Either obě Spuštění na sestupné hraně. Obě moţnosti spuštění současně. Příklad: měření 3 linek SPI signálu (kanál otevřen), hodiny a data. Data budou čtena jako aktivní při úrovni low voltage. Pro měření dat pouţijeme kanály CH00, CH01, CH02, CH00 pro datový signál, CH01 a CH02 pro měření signálu hodin a data. Nastavení spouštění podle postupu uvedeného níţe: A. Stiskněte tlačítko Trigger menu pro vyvolání menu. B. Tiskněte F1 aţ se mód nastaví na Edge. C. Tiskněte F2 aţ se nastaví zdroj na CH00 D. Tiskněte F3 aţ se typ nastaví na Falling. Nyní je nastavení dokončeno (viz Obr. 81) a připraveno pro načítání. Obr. 81 Nastavení spouštění na Hraně (Edge) 2. BUS trigger: nastavení BUS jako zdroj spouštění a z průběhu signálu na BUS odvodit podmínku spuštění. BUS menu spouštění je na Obr

86 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 82:Bus Menu Spouštění Menu BUS spouštění je uvedeno níţe: Funkce Nastavení Popis Source BUS0-BUS3 BUS0 aţ BUS3 můţe být nastaven jako zdroj spuštění zdroj Code kódování Qualifier podmínka 0x0000-0xffff (HEX) (DEC) = >= <= Můţe být nastaven libovolně v rozmezí 0x0000 a 0xffff (HEX) Nebo mezi 0 a (DEC podle sběrnice a kódování. Spuštění nastane při shodě hodnoty na BUS. Spuštění nastane při hodnotě shodné nebo vyšší Spuštění nastane při hodnotě shodné nebo niţší. Příklad: měření a pozorování změn signálu šířky 8 bit kdy hodnota dat je 0X18. Nastavíme BUS0 pro kanály CH00-CH07 a měření signálu proběhne na kanálech CH00~CH07. Spouštění nastavte podle postupu níţe: A. Stiskněte Trigger menu pro zobrazení menu. B. Tiskněte F1 aţ se mód nastaví na Bus C. Tiskněte F2 aţ se jako zdroj signálu nastaví BUS0 D. Stiskněte F3 zobrazí se typ kódu jako červený podklad se zelenými číslicemi, vloţte hodnotu 18 a nastavte kód jako 0X18. Stiskněte opět F3 a červeně zvýrazněné pole zmizí. Pokud je třeba vloţit jinou hodnotu, opakujte krok podle bodu D. E. Tiskněte F4 aţ se zobrazí = F. Otáčejte ovladačem Trigger level nebo stiskněte tlačítko set 50% aţ je zobrazena hodnota pozice spouštění NEXT T POS = 50%. Nyní je spouštění BUS ukončeno a data mohou být načítána. (viz Obr. 83). 82

87 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 83:Bus Spouštění 3. Pattern trigger: Nastaví kanál jako signál spouštění a nastaví podmínku high/low voltage jako podmínku spuštění (viz Obr. 84). Obrázek 84:Pattern Menu Spouštění 83

88 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Tabulka menu Pattern spouštění: Funkce Nastavení Popis Volba Kanálu CH00-CH0F CH00~CH0 F x Don t Care Low High Nastaví kanál pro signál pattern. 16 kanálů status indikátor. X-nefunkční 0-low 1-high Spouštění není aktivní. Spuštění nastavte při nízké úrovni (low level) Spuštění nastane při vysoké úrovni (high level). Pozorování dat 16 kanálů při potřebě vidět změnu před a po "BIT0-BIT3" STATE je A. Stiskněte Trigger menu objeví se menu funkcí. B. Stiskněte F1 aţ bude nastaven mód Pattern C. Stiskněte F2 nebo otáčejte ovladačem CH1 Volts/div aţ bude CH SEL zobrazovat CH00 D. Stiskněte F3 aţ bude okno F3 zobrazovat CH00/High a CH00 v okně F2 bude zobrazovat 1. E. Opakujte krok D a nastavte CH01, CH02 na High a CH03 na Low,CH04~CH0F nastavte na Don t care. Nyní je nastavení Pattern spouštění ukončeno (viz Obr.85) a připraveno pro načítání dat. Obrázek 85:Pattern Spouštění 4. Sequential queue spouštění: sběrnice BUS je zdrojem spouštění a průběţně nastavuje data na sběrnici BUS jako podmínku spouštění pro vygenerování spouštění. Současně je moţno nastavit aţ 8 dat. (Viz Obr. 86) 84

89 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Obrázek 86:Sequential queue Spouštění Sequential queue spouštění seznam moţností: Funkce Nastavení Popis Source BUS0-BUS3 Volba zdroje spouštění BUS0~BUS3 Code Add Delete 0x0000-0xffff HEX DEC Je moţno zadat přímo v rozmezí 0x0000 a 0xffff HEX Nebo mezi 0 a (DEC podle sběrnice a nastavení kódování. Přidá do řady typ kódu Vymaţe typ kódu z řady Příklad, nastavení 16 bit signálové datové sběrnice BUS, jsou zadány čtyři hodnoty 0X9999-0X9998-0X9997-0X9996 na sběrnici. Nastavíme BUS0 na 16 měřených kanálů a pro pozorování nastavíme čtyři podmínky spouštění. Nastavení spouštění podle postupů níţe: A. Stiskněte Trigger menu objeví se menu funkcí. B. Stiskněte F1 aţ bude nastaven mód Sequential Queue. C. Stiskněte F2 aţ se jako zdroj signálu nastaví BUS0 D. Stiskněte F3 a zobrazí se zadání typu kódování dat jako zvýrazněná červená oblast se zelenými čísly. Vloţte hodnoty dat 0X9999 a nastavíte kód 0X9999. Stiskněte opět F3 a opakujte zadání, pokud došlo k chybě nebo je zapotřebí úpravy. E. Stiskněte F4 a přidejte nastavenou hodnotu do řady pro spouštění (queue), informační okno bude zobrazovat hodnotu 0X9999. F. Opakujte kroky D. E, a přidejte 0X9998 0X9997 0X9996 do řady spouštění (trigger queue). Informační okno bude zobrazovat hodnoty 0X9999 0X9998 0X9997 0X9996. G. Stiskněte F5 a můţete vymazat hodnotu z řady, pokud je zadaná chybně a můţete přidat jinou hodnotu. H. Otáčejte ovladačem Trigger level pro nastavení 50% nebo stiskněte tlačítko set 50% aţ pozice spouštění ukazuje 85

90 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop NEXT T POS = 50%. Nyní je sequential queue trigger (spouštění řadou podmínek) nastavení ukončeno (viz Obr. 87) a přístroj je připraven pro načítání dat. Obr. 87 Sequential queue trigger (spouštění) 5. Distributed queue trigger: nastaví BUS jako zdroj spouštění a neprůběţná data generují podmínku spuštění. Současně je moţno nastavit aţ 8 podmínek. Distributed queue trigger menu viz. Obr.88 Obr. 88 Distributed queue trigger menu spouštění 86

91 Uţivatelský Návod OWON Color Mixed Signal Digital Storage Osciloskop Distributed queue trigger funkce jsou popsány níţe: Funkce Nastavení Popis Source BUS0-BUS3 Volba zdroje spouštění BUS0~BUS3 Code 0x0000-0xffff HEX DEC Je moţno zadat přímo v rozmezí 0x0000 a 0xffff HEX Nebo mezi 0 a (DEC podle sběrnice a nastavení kódování. Add Přidá do řady typ kódu Delete Vymaţe typ kódu z řady Postup je stejný jako pro "sequential trigger setting". Obrázek 89:Distributed queue trigger (spouštění) 6. Data width queue trigger: Nastaví BUS jako zdroj spouštění a nepřetrţitou přítomnost BUS jako podmínku spouštění pro spuštění. Duration trigger menu viz Obr. 90. Obrázek 90:Duration menu Spouštění 87

92 Duration trigger funkční menu je popsáno níţe: Funkce Nastavení Popis Source BUS0-BUS3 Volba zdroje spouštění BUS0~BUS3 Code Duration Qualifier 0x0000-0xffff HEX DEC 10ns-50s >= <= Je moţno zadat přímo v rozmezí 0x0000 a 0xffff HEX Nebo mezi 0 a (DEC podle sběrnice a nastavení kódování. Čas trvání můţe být nastaven od 10ns (1-2-5) do 10.00us (1-2-5) podle četnosti vzorkování od high po low. Podmínka spuštění nastane, kdyţ hodnota BUS se rovná typu kódu a čas trvání je stejný nebo delší neţ nastavená hodnota. Podmínka spuštění nastane, kdyţ hodnota BUS se rovná typu kódu a čas trvání je kratší nebo stejný neţ nastavená hodnota. Příklad: měření 16 bit data signálové sběrnice bus, bus zobrazuje data 0X99 a průběţný čas je 50ns. Nastavíme BUS0 na 16 měřených kanálů a četnost vzorkování na 100M, nastavení spouštění na duration trigger. Nastavení viz níţe: A Stiskněte Trigger menu objeví se menu funkcí. B. Stiskněte F1 aţ bude nastaven mód Data Width C Stiskněte F2 aţ se nastaví zdroj signálu BUS0 D Stiskněte F3 a zobrazí se zadání typu kódování dat jako zvýrazněná červená oblast se zelenými čísly. Vloţte hodnoty dat 0X99 a nastavíte kód 0X99. Stiskněte opět F3 a opakujte zadání, pokud došlo k chybě nebo je zapotřebí úpravy. E Stiskněte F4 a zobrazí se okno nastavení pro duration menu. Oblast nastavení je zvýrazněna červeně. Otáčejte ovladačem CH1 Volts/Div a nastavte čas duration na 50ns. F Stiskněte F5 aţ se nastaví kvalifikátor >= G Otáčejte ovladačem Trigger level a nastavte pozici 50% nebo stiskněte tlačítko set 50% aţ se nastaví NEXT T POS = 50%. Nyní je nastavení duration trigger setting ukončeno (viz Obr. 91) a přístroj je připraven pro načítání dat. 88

93 Jak Nastavit Prahová Napětí Obrázek 91:Data width Spouštění Nastavení Prahových napětí je velmi důleţité, protoţe nesprávné nastavení povede k nesprávným výsledkům měření. Například, pokud pro obvod LVCMOS je nastavení 1.8V a my nastavíme prahové napětí CMOS/ 2.5V pak všechna měřená data budou vyhodnocena 0. Menu nastavení prahových napětí viz Obrázek92. Obrázek 92. Menu Nastavení Prahových Napětí 89

94 Funkční menu obsahuje tyto poloţky: Funkce Nastavení Popis CH SEL CH00~CH03 CH04~CH07 CH08~CH0B CH0C~CH0F 16 kanálů můţe být sestaveno do čtyř skupin a je moţno tyto skupiny individuálně nastavit. Prahová napětí CMOS/(2.5V) LVCMOS3.3/(1.7V) LVCMOS2.5/(1.3V) LVCMOS1.8/(0.9V) Custom CMOS úroveň, prahové napětí má hodnotu 2.5V LVCMOS3.3V úroveň, prahové napětí má hodnotu 1.7V LVCMOS2.5V úroveň, prahové napětí má hodnotu 1.3V LVCMOS1.8V úroveň, prahové napětí má hodnotu 0.9V Úroveň můţe být nastavena libovolně. Napětí V (po kroku 0.01V) Napětí můţe být libovolně nastaveno v rozmezí od 0V do 4.09V. V krocích 0.01V. Příklad: Měříme průběhy napětí na obvodu CMOS a kanálech CH00~CH03 a úroveň napětí 1V na kanálu CH04~CH07. Postup nastavení prahových napětí: A Stiskněte 1 (threshold) pro vyvolání menu. B Stiskněte F1 aţ se zdroj signálů nastaví CH00~CH03 C Stiskněte F2 pro volbu prahového napětí CMOS/2.5V D Stiskněte F1 aţ se jako zdroj kanálu nastaví CH04~CH07 E Stiskněte F2 pro individuální nastavení prahového napětí custom. Menu nastavení je podobné menu po stisku F3 zobrazí se přístup pro nastavení hodnoty napětí. F Otáčejte ovladačem CH1 Volts/div a nastavte hodnotu napětí na 0.50V Nyní je nastavení prahových napětí dokončeno viz Obr. 93). Obrázek 93:Individuální nastavení prahových napětí 90

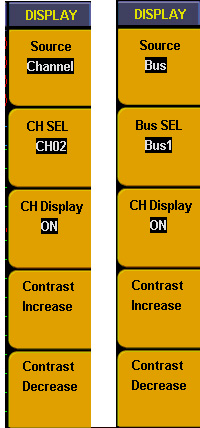

95 Nastavení Systému Zobrazení Systém zobrazení je moţno nastavit na On/Off pro kanály a sběrnici BUS., také je moţno nastavit kontrast zobrazení. Stiskněte A (DISPLAY) a zobrazí se přístup viz. Obr. 94. Obrázek 94:Menu Zobrazení Funkční Menu Zobrazení: Funkce Nastavení Popis BUS Zvolí jako předlohu BUS Source Channel Zvolí jako předlohu kanál BUS SEL. CH SEL display contrast Increase contrast Decrease BUS0~BUS3 CH00~CH0F ON OFF Mezi BUS0~BUS3 Mezi CH00~CH0F BUS nebo Kanál ON BUS nebo Kanál OFF Zvýší kontrast zobrazení Sníţí kontrast zobrazení Příklad, zobrazení kanálů CH00-CH03 a BUS jako BUS0, ostatní kanály a BUS jsou vypnuty. Proveďte nastavení podle následujícího postupu: 1 Stiskněte A(DISPLAY) pro zobrazení menu 2 Stiskněte F1 aţ se jako zdroj signálu zobrazí BUS 3 Stiskněte F2 aţ BUS No. bude ukazovat BUS0 4 Stiskněte F3 pro zobrazení signálu stav ON. 5 Stiskněte F2 aţ BUS No. bude ukazovat BUS1. 6 Stiskněte F3 pro zobrazení signálu stav OFF. Zopakujte postup kroku 5.6 a nastavte BUS2, BUS3 na stav OFF. 7 Stiskněte F1 aţ se nastaví zdroj signálu Channel 8 Stiskněte F2 nebo otáčejte ovladačem CH1 Volts/div aţ se jako kanál nastaví CH00. 9 Stiskněte F3 pro volbu zdroje signálu na stav ON. 10 Opakujte postup kroků 8.9 a nastavte CH01,CH02,CH03 na stav ON. 91

96 11 Stiskněte F2 nebo otáčejte ovladačem CH1 Volts/Div aţ je jako kanál zobrazeno CH Stiskněte F3 pro volbu zobrazení signálu na hodnotu OFF. 13 Opakujte postup kroků 8.9 a nastavte CH05~CH0F všechny na stav OFF. Nastavení kanálového zobrazení je dokončeno (viz. Obr.89) Jak Nastavit BUS Obrázek 95:Nastavení Zobrazení LA můţe mít aţ čtyři skupiny BUS (BUS0~BUS3). Kaţdá skupina můţe obsahovat kterýkoliv kanál nebo všechny kanály. BUS menu je zobrazeno na Obr. 96 BUS menu nastavení: Obrázek 96:BUS menu 92

97 Funkce Nastavení Popis BUS BUS0-BUS3 Nastaví jako pracovní BUS Channel (Kanál) CH0F- CH00 1X1111 Volba kteréhokoliv kanálu v rozmezí CH00~CH0F Indikace kanálu BUS: 1 pro aktivní; X pro neaktivní CH0F ~CH00 Kód Typ Include Exclude HEX DEC Zvolený BUS obsahuje tento kanál Zvolený BUS neobsahuje tento kanál. Všechny psané a vkládané kódy jsou hodnoty HEX Všechny psané a vkládané kódy jsou hodnoty DEC Příklad, nastavte BUS0 jako BUS, který obsahuje kanály CH00, CH01, CH02, CH03 a systém kódování HEX. Viz postup níţe: 1. Stiskněte 0(BUS) pro vyvolání menu BUS 2. Stiskněte F1 aţ BUS zobrazuje BUS0 3. Stiskněte F2 nebo otáčejte ovladačem CH1 Volts/div aţ se zobrazí kanál CH00 4. Stiskněte F3 a nastavte CH00 na Include. Nyní je kanál CH00 označen jako 1 5. Opakujte kroky 2. 3 a nastavte CH01, CH02, CH03 na Include a ostatní kanály na exclude. CH SEL zobrazuje XXXXXXXXXXXX1111. Nastavení BUS je ukončeno. 6. Stiskněte F4 a nastavte kódování na HEX BUS nastavení je dokončeno (viz Obr. 97). Obrázek 97:BUS Nastavení Měření Je moţno měřit v reţimu auto měření 4 hodnoty BUS synchronně. Stiskněte tlačítko measure a hodnota BUS pro aktuální pozici kursoru bude přímo zobrazena v okně měření. BUS0 zahrnuje CH00-CH03, BUS1 zahrnuje CH00-CH07, BUS2 zahrnuje CH00- CH0B, BUS3 zahrnuje CH00-CH0F. 93

98 4 BUS auto měření viz Obr. 98 Ukládání a Načítání z Paměti Obrázek 98:BUS Měření Pro operace ukládání a načítání je určeno menu ukládání. Hloubka uloţené informace pro vzorkování ukládání je normal (256K) a low (16K). Informace mohou být rozděleny do čtyř skupin. Nastavení pro paměť ukládání zahrnuje nastavení Vzorkování, BUS, Zobrazení, Prahová napětí a Spouštění. Je moţno uloţit aţ deset profilů nastavení. Menu ukládání a nastavení je na Obrázku 99. Průvodce Menu Ukládání viz. níţe: Obrázek 99:Menu Ukládání 94
