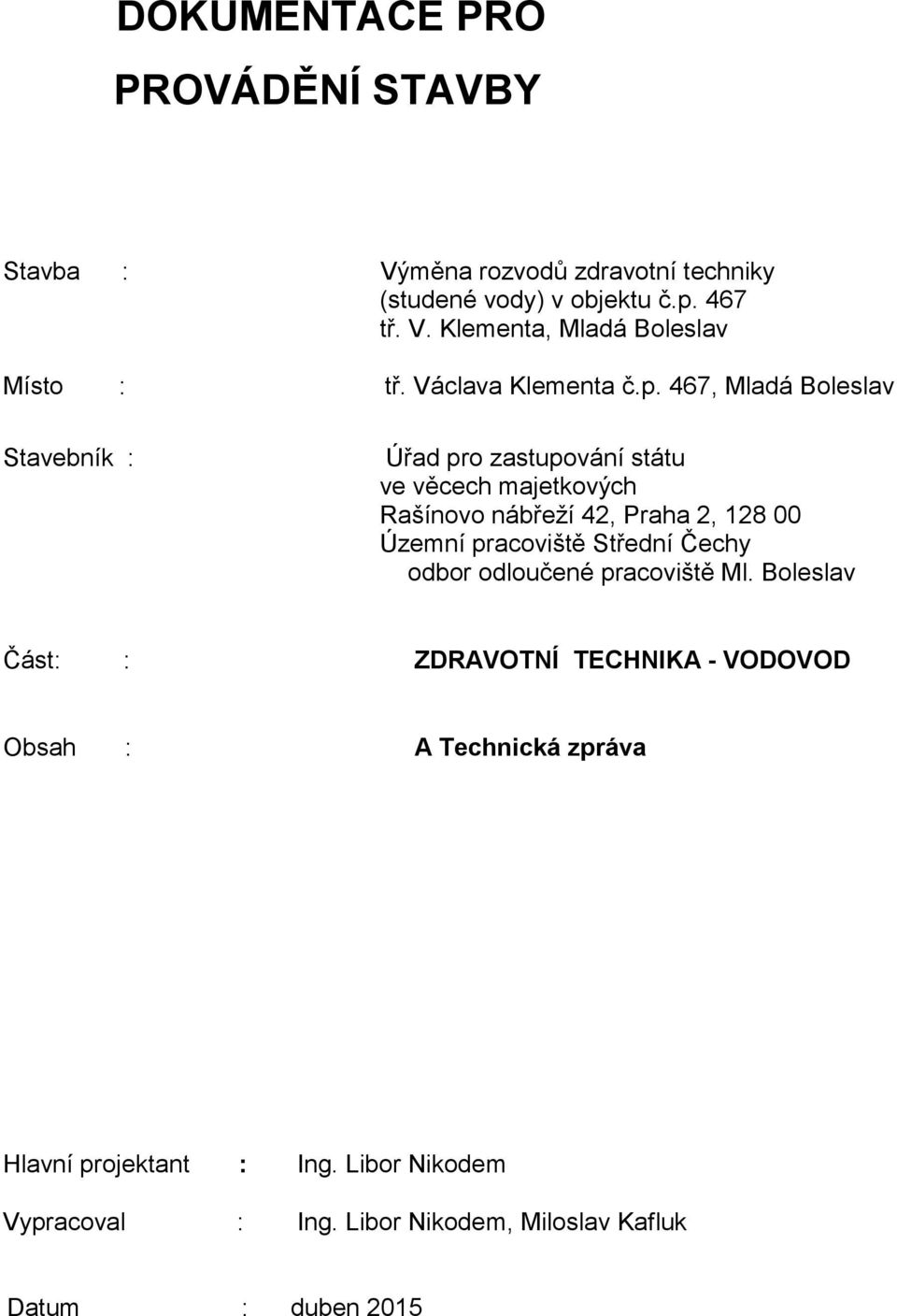

1 DOKUMENTACE PRO PROVÁDĚNÍ STAVBY Stavba : Výměna rozvodů zdravotní techniky (studené vody) v objektu č.p. 467 tř. V. Klementa, Mladá Boleslav Místo : tř. Václava Klementa č.p. 467, Mladá Boleslav Stavebník : Úřad pro zastupování státu ve věcech majetkových Rašínovo nábřeží 42, Praha 2, Územní pracoviště Střední Čechy odbor odloučené pracoviště Ml. Boleslav Část: : ZDRAVOTNÍ TECHNIKA - VODOVOD Obsah : A Technická zpráva Hlavní projektant : Ing. Libor Nikodem Vypracoval : Ing. Libor Nikodem, Miloslav Kafluk Datum : duben 2015

467, Mladá Boleslav Stavebník : Úřad pro zastupování státu ve věcech majetkových Rašínovo nábřeží 42, Praha 2, 128 00 Územní

2 SEZNAM DOKUMENTACE A Technická zpráva C.1 Vodovod 1.PP 1 : 70 C.2 Vodovod 1.NP 1 : 70 C.3 Vodovod 2. NP 1 : 70 C.4 Vodovod 3. NP 1 : 70 D Výkaz výměr

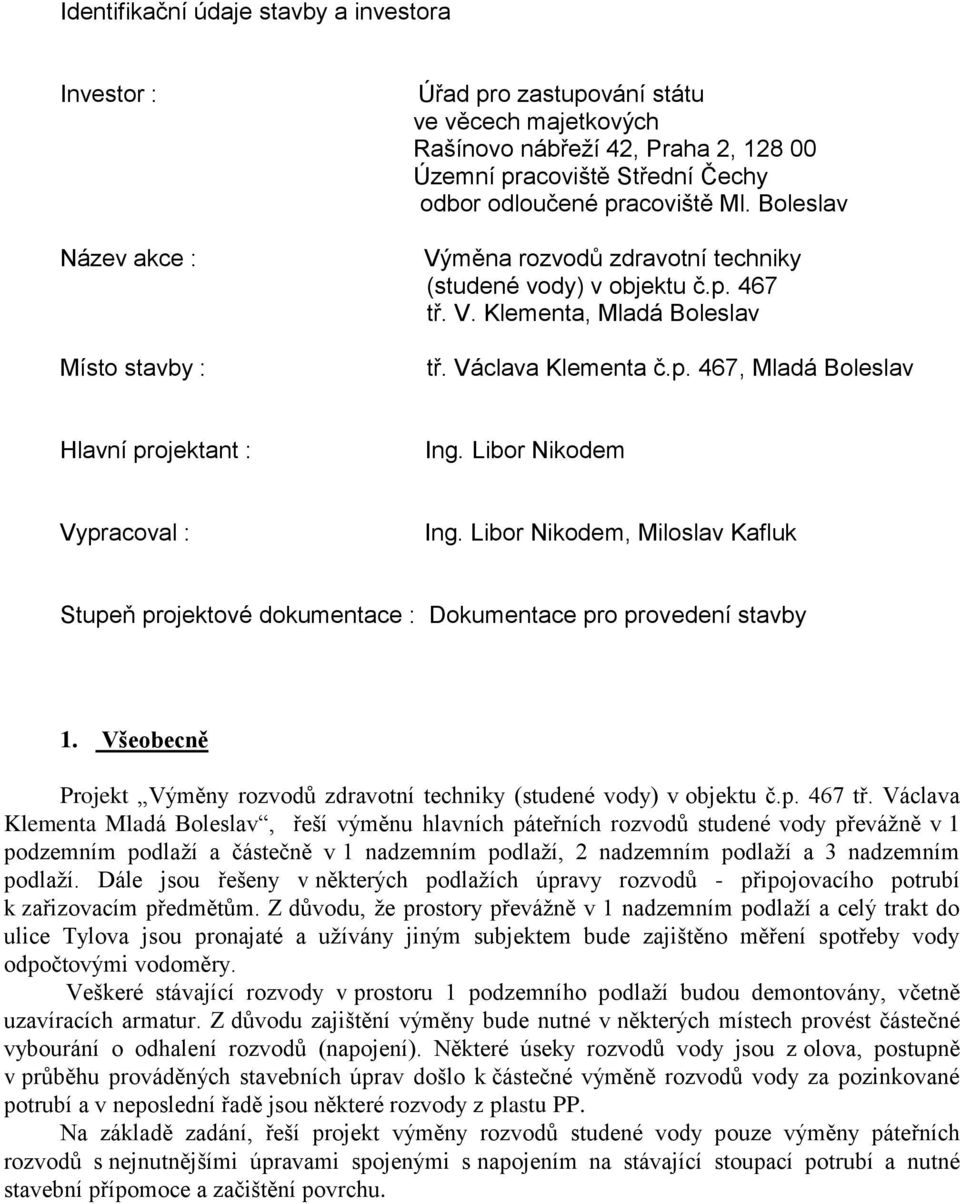

3 Identifikační údaje stavby a investora Investor : Název akce : Místo stavby : Úřad pro zastupování státu ve věcech majetkových Rašínovo nábřeží 42, Praha 2, Územní pracoviště Střední Čechy odbor odloučené pracoviště Ml. Boleslav Výměna rozvodů zdravotní techniky (studené vody) v objektu č.p. 467 tř. V. Klementa, Mladá Boleslav tř. Václava Klementa č.p. 467, Mladá Boleslav Hlavní projektant : Ing. Libor Nikodem Vypracoval : Ing. Libor Nikodem, Miloslav Kafluk Stupeň projektové dokumentace : Dokumentace pro provedení stavby 1. Všeobecně Projekt Výměny rozvodů zdravotní techniky (studené vody) v objektu č.p. 467 tř. Václava Klementa Mladá Boleslav, řeší výměnu hlavních páteřních rozvodů studené vody převážně v 1 podzemním podlaží a částečně v 1 nadzemním podlaží, 2 nadzemním podlaží a 3 nadzemním podlaží. Dále jsou řešeny v některých podlažích úpravy rozvodů - připojovacího potrubí k zařizovacím předmětům. Z důvodu, že prostory převážně v 1 nadzemním podlaží a celý trakt do ulice Tylova jsou pronajaté a užívány jiným subjektem bude zajištěno měření spotřeby vody odpočtovými vodoměry. Veškeré stávající rozvody v prostoru 1 podzemního podlaží budou demontovány, včetně uzavíracích armatur. Z důvodu zajištění výměny bude nutné v některých místech provést částečné vybourání o odhalení rozvodů (napojení). Některé úseky rozvodů vody jsou z olova, postupně v průběhu prováděných stavebních úprav došlo k částečné výměně rozvodů vody za pozinkované potrubí a v neposlední řadě jsou některé rozvody z plastu PP. Na základě zadání, řeší projekt výměny rozvodů studené vody pouze výměny páteřních rozvodů s nejnutnějšími úpravami spojenými s napojením na stávající stoupací potrubí a nutné stavební přípomoce a začištění povrchu.

Libor Nikodem Vypracoval : Ing. Libor Nikodem, Miloslav Kafluk Stupeň projektové dokumentace : Dokumentace pro provedení stavby 1.

4 UPOZORNĚNÍ Při provádění budou dodrženy bezpečnostní předpisy. Při realizaci nutno postupovat od místa napojení na stávající vodovodní řad LT DN 150 v ulici Tylova, přípojka je z materiálu PE63 (DN 50). Po provedené výměně rozvodů vody bude proveden proplach a desinfekce potrubí, následně tlaková zkouška, dle montážních předpisů užitého materiálu. Při realizaci nutno postupovat s ohledem na ostatní rozvody. Před zahájením montážních prací je nutná koordinace s ostatními instalacemi. Vedení tras bude nutno s ohledem k některým stávajícím rozvodům upravit dle skutečnosti, tyto změny budou potom zaneseny do dokumentace skutečného provedení. Bezpečnost práce Při provádění stavebních prací je nutno dodržovat vyhlášku ČÚBP č. 48/1992 Sb. A další příslušné normy ČSN a bezpečnostní předpisy, kterými se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení. - vstup nepovolených osob na staveniště zakázán - pracovníci na stavbě musí být zaškoleni - pracovníci na stavbě jsou povinni nosit na staveništi ochranné pomůcky 2. Vodovod Zásadní rozsah prací bude proveden v 1 podzemním podlaží, kde bude provedena výměna celého rozsahu stávajících ležatých rozvodů, které jsou v nevyhovujícím technickém a hygienickém stavu. Před vlastním zahájením prací na výměnách trubních rozvodů bude nutné provést vybouráním zpřístupnění k některým stoupacím vedením. Rozvody potrubí budou provedeny z trubek ocelových pozinkovaných v profilech DN 15 (1/2 ) až DN 40 (6/4 ). Rozvody budou z převážné části vedeny pod stropem na závěsech, ve stávajícím kolektoru a částečně v podlaze. Potrubí bude v celém rozsahu opatřeno tepelnou izolací (z důvodu zamezení kondenzace). V některých částech budovy -1 NP v prostoru maso uzeniny bude zrušeno vedení ke dřezu a umyvadlu spodní přívod, bude nutno ověřit funkčnost rozvodů v 1 PP. Podružné měření se osadí na následujících stoupacích vedeních stoupačka 7, 10 a 11 KS Svět pod kuchyní, pod soc. zařízením a pod soc. zařízením, stoupačka 4 a 6 realitní kancelář, potraviny (pro unyvadlo, pro soc. zařízení), spotřeba vody v tomto případě musí být rozúčtována a stoupačka 1 prodejna uzenin a oděvy, 2 x měření. Před každou stoupačkou bude osazen uzávěr - kulový kohout příslušné dimenze + vypouštění. Stávající rozvody vody budou kompletně demontovány, v některých místech bude nutné provést stavební úpravy vybourání a zpětné zazdění a omítnutí. V KS Svět budou provedeny výměny rozvodů studené vody potrubí PPr - PP 20x3,4 a 25 x 4,2 PN 20. Po provedené výměně potrubí bude provedeno omítnutí a provedení nových obkladů. Nárůst potřeby vody není uvažován

Po provedené výměně rozvodů vody bude proveden proplach a desinfekce potrubí, následně tlaková zkouška, dle montážních předpisů užitého materiálu.

5 3. Zařizovací předměty V projektu jsou navrženy v 2 NP KS SVĚT nové zařizovací předměty standardního provedení JIKA- Olymp. Klozety jsou typu KOMBI se sedátkem s poklopem s antibakteriální úpravou a pisoáry. Umyvadla zůstávají stávající včetně umyvadlových baterií. Tloušťky izolací Potrubí v 1 PP bude opatřeno izolací tl. 20 až 25 mm

Klozety jsou typu KOMBI se sedátkem s poklopem s antibakteriální úpravou a pisoáry.
