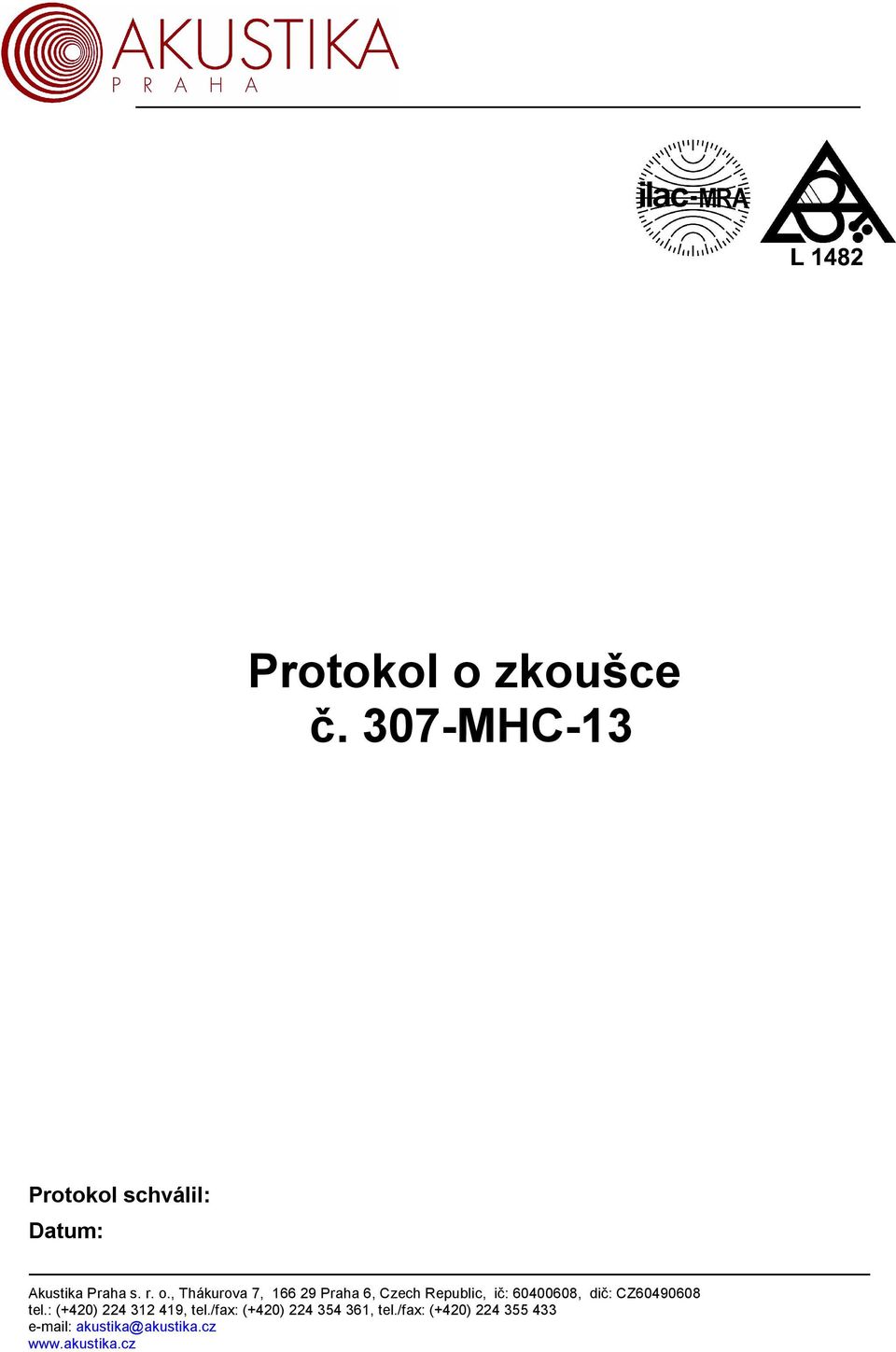

1 Protokol o zkoušce č. 307-MHC-13 Protokol schválil: Datum: Akustika Praha s. r. o., Thákurova 7, Praha 6, Czech Republic, ič: , dič: CZ tel.: (+420) , tel./fax: (+420) , tel./fax: (+420) akustika@akustika.cz

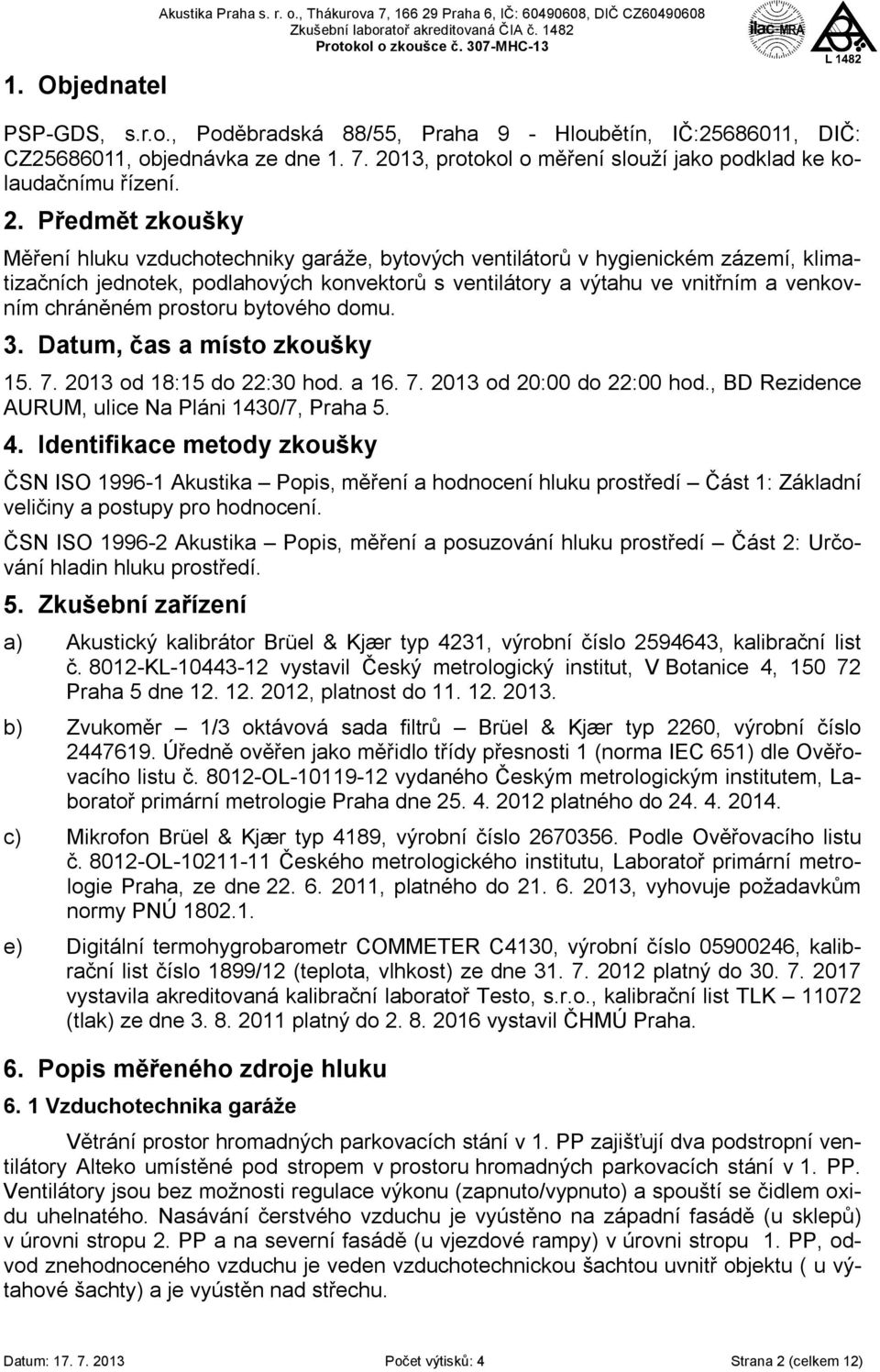

2 1. Objednatel Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ PSP-GDS, s.r.o., Poděbradská 88/55, Praha 9 - Hloubětín, IČ: , DIČ: CZ , objednávka ze dne , protokol o měření slouží jako podklad ke kolaudačnímu řízení. 2. Předmět zkoušky Měření hluku vzduchotechniky garáže, bytových ventilátorů v hygienickém zázemí, klimatizačních jednotek, podlahových konvektorů s ventilátory a výtahu ve vnitřním a venkovním chráněném prostoru bytového domu. 3. Datum, čas a místo zkoušky od 18:15 do 22:30 hod. a od 20:00 do 22:00 hod., BD Rezidence AURUM, ulice Na Pláni 1430/7, Praha Identifikace metody zkoušky ČSN ISO Akustika Popis, měření a hodnocení hluku prostředí Část 1: Základní veličiny a postupy pro hodnocení. ČSN ISO Akustika Popis, měření a posuzování hluku prostředí Část 2: Určování hladin hluku prostředí. 5. Zkušební zařízení a) Akustický kalibrátor Brüel & Kjær typ 4231, výrobní číslo , kalibrační list č KL vystavil Český metrologický institut, V Botanice 4, Praha 5 dne , platnost do b) Zvukoměr 1/3 oktávová sada filtrů Brüel & Kjær typ 2260, výrobní číslo Úředně ověřen jako měřidlo třídy přesnosti 1 (norma IEC 651) dle Ověřovacího listu č OL vydaného Českým metrologickým institutem, Laboratoř primární metrologie Praha dne platného do c) Mikrofon Brüel & Kjær typ 4189, výrobní číslo Podle Ověřovacího listu č OL Českého metrologického institutu, Laboratoř primární metrologie Praha, ze dne , platného do , vyhovuje požadavkům normy PNÚ e) Digitální termohygrobarometr COMMETER C4130, výrobní číslo , kalibrační list číslo 1899/12 (teplota, vlhkost) ze dne platný do vystavila akreditovaná kalibrační laboratoř Testo, s.r.o., kalibrační list TLK (tlak) ze dne platný do vystavil ČHMÚ Praha. 6. Popis měřeného zdroje hluku 6. 1 Vzduchotechnika garáže Větrání prostor hromadných parkovacích stání v 1. PP zajišťují dva podstropní ventilátory Alteko umístěné pod stropem v prostoru hromadných parkovacích stání v 1. PP. Ventilátory jsou bez možnosti regulace výkonu (zapnuto/vypnuto) a spouští se čidlem oxidu uhelnatého. Nasávání čerstvého vzduchu je vyústěno na západní fasádě (u sklepů) v úrovni stropu 2. PP a na severní fasádě (u vjezdové rampy) v úrovni stropu 1. PP, odvod znehodnoceného vzduchu je veden vzduchotechnickou šachtou uvnitř objektu ( u výtahové šachty) a je vyústěn nad střechu. Datum: Počet výtisků: 4 Strana 2 (celkem 12)

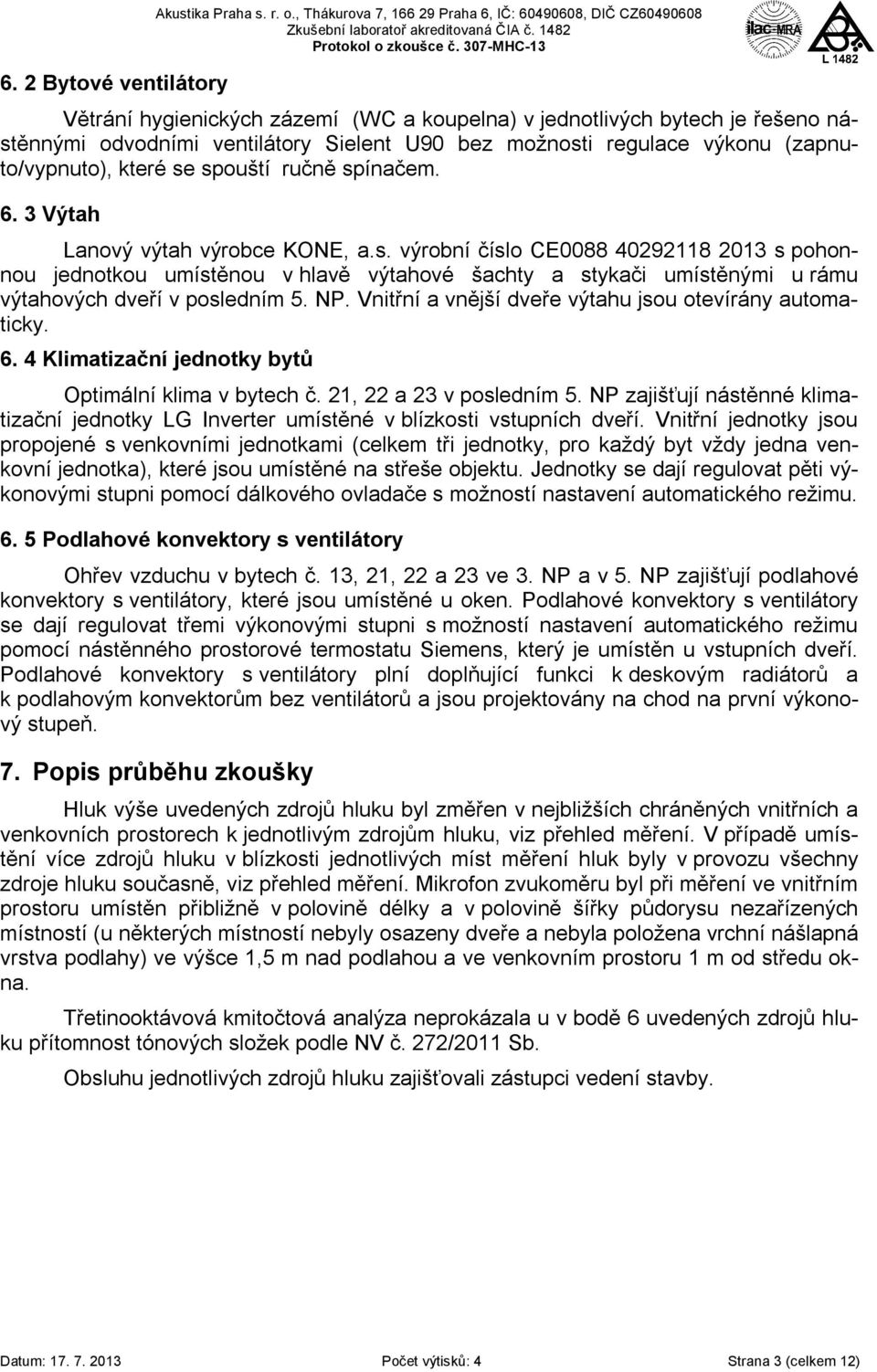

3 6. 2 Bytové ventilátory Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ Větrání hygienických zázemí (WC a koupelna) v jednotlivých bytech je řešeno nástěnnými odvodními ventilátory Sielent U90 bez možnosti regulace výkonu (zapnuto/vypnuto), které se spouští ručně spínačem Výtah Lanový výtah výrobce KONE, a.s. výrobní číslo CE s pohonnou jednotkou umístěnou v hlavě výtahové šachty a stykači umístěnými u rámu výtahových dveří v posledním 5. NP. Vnitřní a vnější dveře výtahu jsou otevírány automaticky Klimatizační jednotky bytů Optimální klima v bytech č. 21, 22 a 23 v posledním 5. NP zajišťují nástěnné klimatizační jednotky LG Inverter umístěné v blízkosti vstupních dveří. Vnitřní jednotky jsou propojené s venkovními jednotkami (celkem tři jednotky, pro každý byt vždy jedna venkovní jednotka), které jsou umístěné na střeše objektu. Jednotky se dají regulovat pěti výkonovými stupni pomocí dálkového ovladače s možností nastavení automatického režimu Podlahové konvektory s ventilátory Ohřev vzduchu v bytech č. 13, 21, 22 a 23 ve 3. NP a v 5. NP zajišťují podlahové konvektory s ventilátory, které jsou umístěné u oken. Podlahové konvektory s ventilátory se dají regulovat třemi výkonovými stupni s možností nastavení automatického režimu pomocí nástěnného prostorové termostatu Siemens, který je umístěn u vstupních dveří. Podlahové konvektory s ventilátory plní doplňující funkci k deskovým radiátorů a k podlahovým konvektorům bez ventilátorů a jsou projektovány na chod na první výkonový stupeň. 7. Popis průběhu zkoušky Hluk výše uvedených zdrojů hluku byl změřen v nejbližších chráněných vnitřních a venkovních prostorech k jednotlivým zdrojům hluku, viz přehled měření. V případě umístění více zdrojů hluku v blízkosti jednotlivých míst měření hluk byly v provozu všechny zdroje hluku současně, viz přehled měření. Mikrofon zvukoměru byl při měření ve vnitřním prostoru umístěn přibližně v polovině délky a v polovině šířky půdorysu nezařízených místností (u některých místností nebyly osazeny dveře a nebyla položena vrchní nášlapná vrstva podlahy) ve výšce 1,5 m nad podlahou a ve venkovním prostoru 1 m od středu okna. Třetinooktávová kmitočtová analýza neprokázala u v bodě 6 uvedených zdrojů hluku přítomnost tónových složek podle NV č. 272/2011 Sb. Obsluhu jednotlivých zdrojů hluku zajišťovali zástupci vedení stavby. Datum: Počet výtisků: 4 Strana 3 (celkem 12)

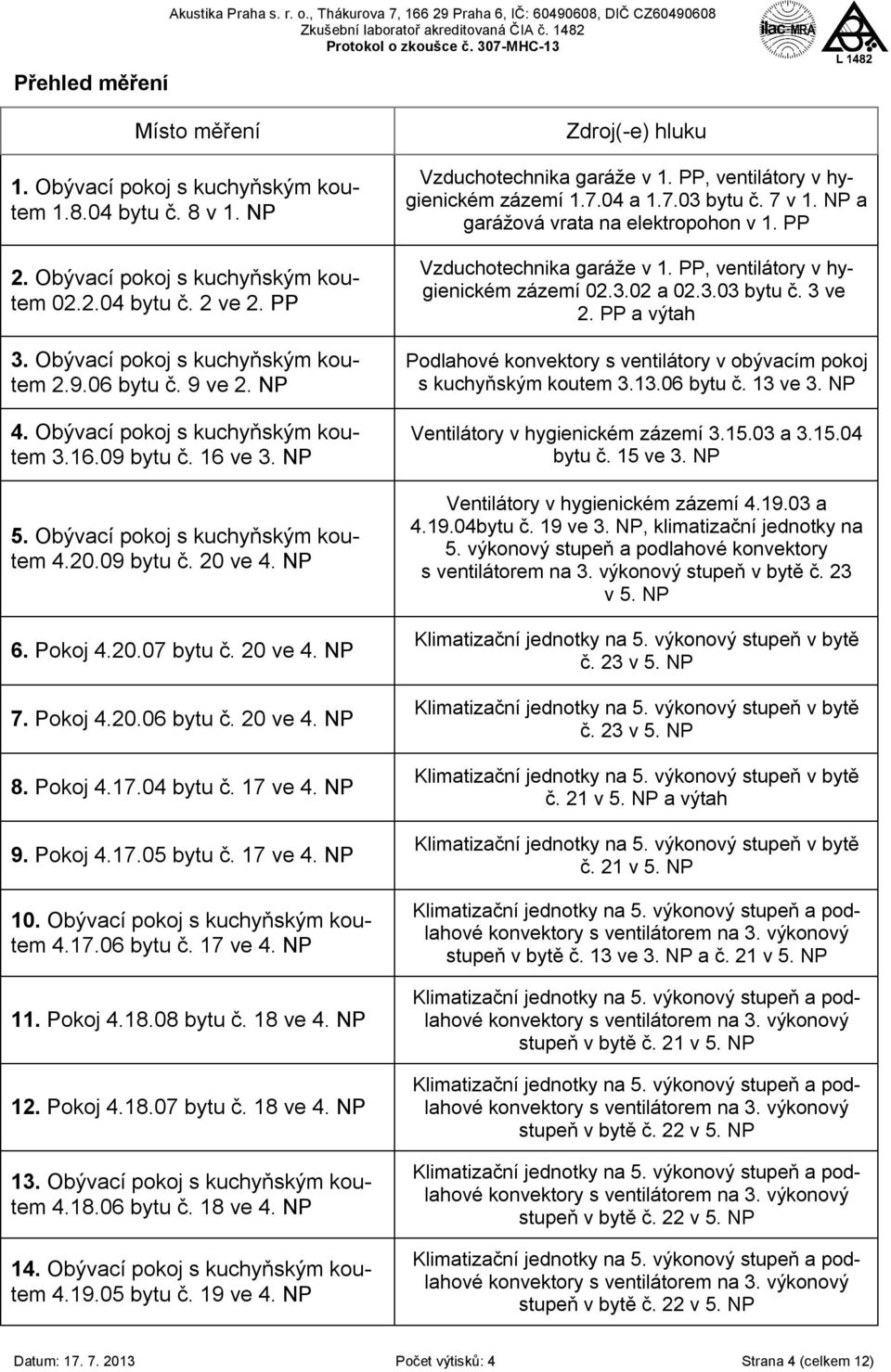

4 Přehled měření Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ Místo měření 1. Obývací pokoj s kuchyňským koutem bytu č. 8 v 1. NP 2. Obývací pokoj s kuchyňským koutem bytu č. 2 ve 2. PP 3. Obývací pokoj s kuchyňským koutem bytu č. 9 ve 2. NP 4. Obývací pokoj s kuchyňským koutem bytu č. 16 ve 3. NP 5. Obývací pokoj s kuchyňským koutem bytu č. 20 ve 4. NP 6. Pokoj bytu č. 20 ve 4. NP 7. Pokoj bytu č. 20 ve 4. NP 8. Pokoj bytu č. 17 ve 4. NP 9. Pokoj bytu č. 17 ve 4. NP 10. Obývací pokoj s kuchyňským koutem bytu č. 17 ve 4. NP 11. Pokoj bytu č. 18 ve 4. NP 12. Pokoj bytu č. 18 ve 4. NP 13. Obývací pokoj s kuchyňským koutem bytu č. 18 ve 4. NP 14. Obývací pokoj s kuchyňským koutem bytu č. 19 ve 4. NP Zdroj(-e) hluku Vzduchotechnika garáže v 1. PP, ventilátory v hygienickém zázemí a bytu č. 7 v 1. NP a garážová vrata na elektropohon v 1. PP Vzduchotechnika garáže v 1. PP, ventilátory v hygienickém zázemí a bytu č. 3 ve 2. PP a výtah Podlahové konvektory s ventilátory v obývacím pokoj s kuchyňským koutem bytu č. 13 ve 3. NP Ventilátory v hygienickém zázemí a bytu č. 15 ve 3. NP Ventilátory v hygienickém zázemí a bytu č. 19 ve 3. NP, klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 23 v 5. NP Klimatizační jednotky na 5. výkonový stupeň v bytě č. 23 v 5. NP Klimatizační jednotky na 5. výkonový stupeň v bytě č. 23 v 5. NP Klimatizační jednotky na 5. výkonový stupeň v bytě č. 21 v 5. NP a výtah Klimatizační jednotky na 5. výkonový stupeň v bytě č. 21 v 5. NP Klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 13 ve 3. NP a č. 21 v 5. NP Klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 21 v 5. NP Klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 22 v 5. NP Klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 22 v 5. NP Klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 22 v 5. NP Datum: Počet výtisků: 4 Strana 4 (celkem 12)

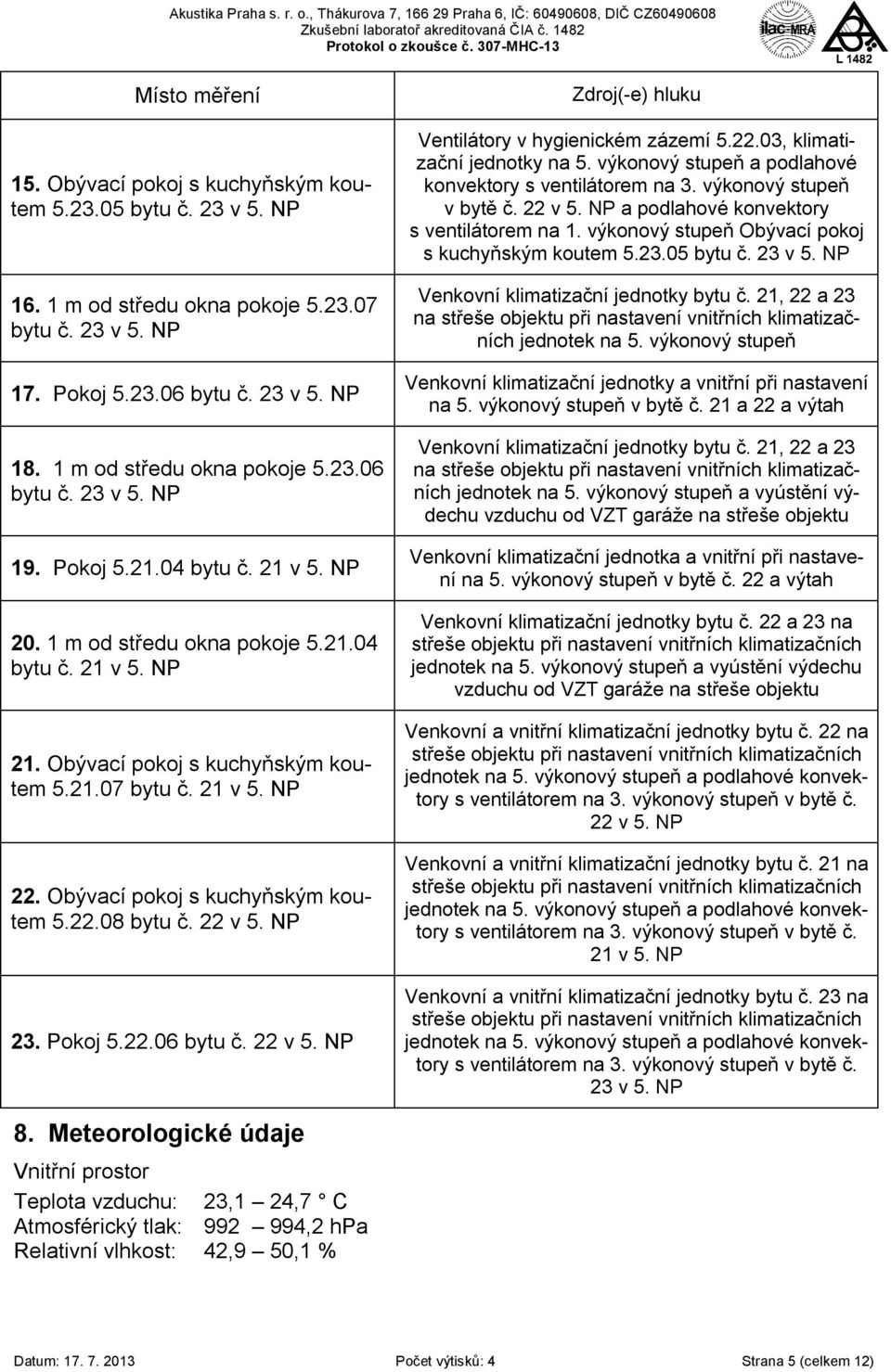

5 Místo měření 15. Obývací pokoj s kuchyňským koutem bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 23 v 5. NP 17. Pokoj bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 23 v 5. NP 19. Pokoj bytu č. 21 v 5. NP m od středu okna pokoje bytu č. 21 v 5. NP 21. Obývací pokoj s kuchyňským koutem bytu č. 21 v 5. NP 22. Obývací pokoj s kuchyňským koutem bytu č. 22 v 5. NP 23. Pokoj bytu č. 22 v 5. NP Zdroj(-e) hluku Ventilátory v hygienickém zázemí , klimatizační jednotky na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 22 v 5. NP a podlahové konvektory s ventilátorem na 1. výkonový stupeň Obývací pokoj s kuchyňským koutem bytu č. 23 v 5. NP Venkovní klimatizační jednotky bytu č. 21, 22 a 23 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň Venkovní klimatizační jednotky a vnitřní při nastavení na 5. výkonový stupeň v bytě č. 21 a 22 a výtah Venkovní klimatizační jednotky bytu č. 21, 22 a 23 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň a vyústění výdechu vzduchu od VZT garáže na střeše objektu Venkovní klimatizační jednotka a vnitřní při nastavení na 5. výkonový stupeň v bytě č. 22 a výtah Venkovní klimatizační jednotky bytu č. 22 a 23 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň a vyústění výdechu vzduchu od VZT garáže na střeše objektu Venkovní a vnitřní klimatizační jednotky bytu č. 22 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 22 v 5. NP Venkovní a vnitřní klimatizační jednotky bytu č. 21 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 21 v 5. NP Venkovní a vnitřní klimatizační jednotky bytu č. 23 na střeše objektu při nastavení vnitřních klimatizačních jednotek na 5. výkonový stupeň a podlahové konvektory s ventilátorem na 3. výkonový stupeň v bytě č. 23 v 5. NP 8. Meteorologické údaje Vnitřní prostor Teplota vzduchu: 23,1 24,7 C Atmosférický tlak: ,2 hpa Relativní vlhkost: 42,9 50,1 % Datum: Počet výtisků: 4 Strana 5 (celkem 12)

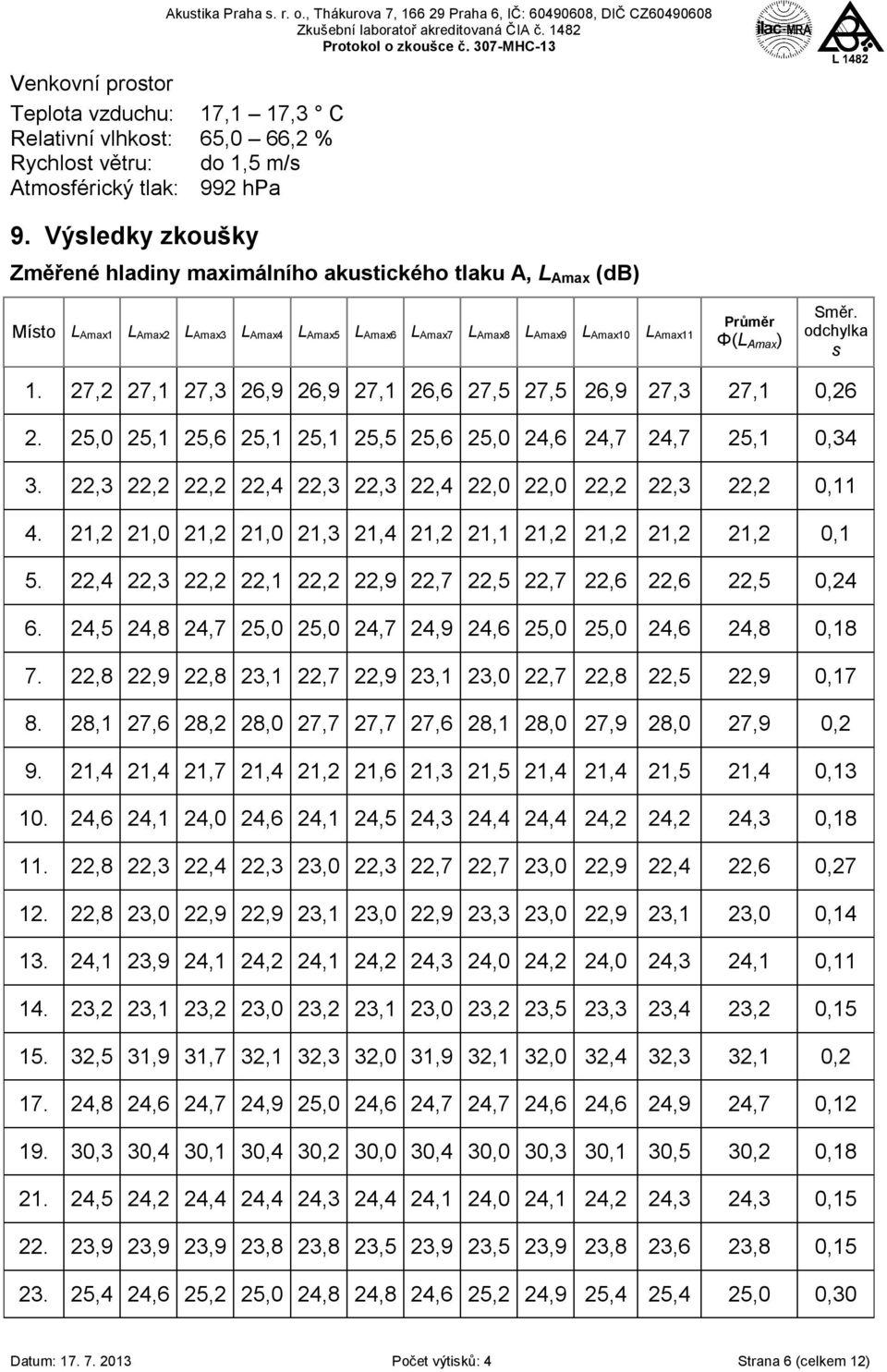

6 Venkovní prostor Teplota vzduchu: 17,1 17,3 C Relativní vlhkost: 65,0 66,2 % Rychlost větru: do 1,5 m/s Atmosférický tlak: 992 hpa 9. Výsledky zkoušky Změřené hladiny maximálního akustického tlaku A, L Amax (db) Místo L Amax1 L Amax2 L Amax3 L Amax4 L Amax5 L Amax6 L Amax7 L Amax8 L Amax9 L Amax10 L Amax11 Průměr Φ(L Amax ) Směr. odchylka s 1. 27,2 27,1 27,3 26,9 26,9 27,1 26,6 27,5 27,5 26,9 27,3 27,1 0, ,0 25,1 25,6 25,1 25,1 25,5 25,6 25,0 24,6 24,7 24,7 25,1 0, ,3 22,2 22,2 22,4 22,3 22,3 22,4 22,0 22,0 22,2 22,3 22,2 0, ,2 21,0 21,2 21,0 21,3 21,4 21,2 21,1 21,2 21,2 21,2 21,2 0, ,4 22,3 22,2 22,1 22,2 22,9 22,7 22,5 22,7 22,6 22,6 22,5 0, ,5 24,8 24,7 25,0 25,0 24,7 24,9 24,6 25,0 25,0 24,6 24,8 0, ,8 22,9 22,8 23,1 22,7 22,9 23,1 23,0 22,7 22,8 22,5 22,9 0, ,1 27,6 28,2 28,0 27,7 27,7 27,6 28,1 28,0 27,9 28,0 27,9 0, ,4 21,4 21,7 21,4 21,2 21,6 21,3 21,5 21,4 21,4 21,5 21,4 0, ,6 24,1 24,0 24,6 24,1 24,5 24,3 24,4 24,4 24,2 24,2 24,3 0, ,8 22,3 22,4 22,3 23,0 22,3 22,7 22,7 23,0 22,9 22,4 22,6 0, ,8 23,0 22,9 22,9 23,1 23,0 22,9 23,3 23,0 22,9 23,1 23,0 0, ,1 23,9 24,1 24,2 24,1 24,2 24,3 24,0 24,2 24,0 24,3 24,1 0, ,2 23,1 23,2 23,0 23,2 23,1 23,0 23,2 23,5 23,3 23,4 23,2 0, ,5 31,9 31,7 32,1 32,3 32,0 31,9 32,1 32,0 32,4 32,3 32,1 0, ,8 24,6 24,7 24,9 25,0 24,6 24,7 24,7 24,6 24,6 24,9 24,7 0, ,3 30,4 30,1 30,4 30,2 30,0 30,4 30,0 30,3 30,1 30,5 30,2 0, ,5 24,2 24,4 24,4 24,3 24,4 24,1 24,0 24,1 24,2 24,3 24,3 0, ,9 23,9 23,9 23,8 23,8 23,5 23,9 23,5 23,9 23,8 23,6 23,8 0, ,4 24,6 25,2 25,0 24,8 24,8 24,6 25,2 24,9 25,4 25,4 25,0 0,30 Datum: Počet výtisků: 4 Strana 6 (celkem 12)

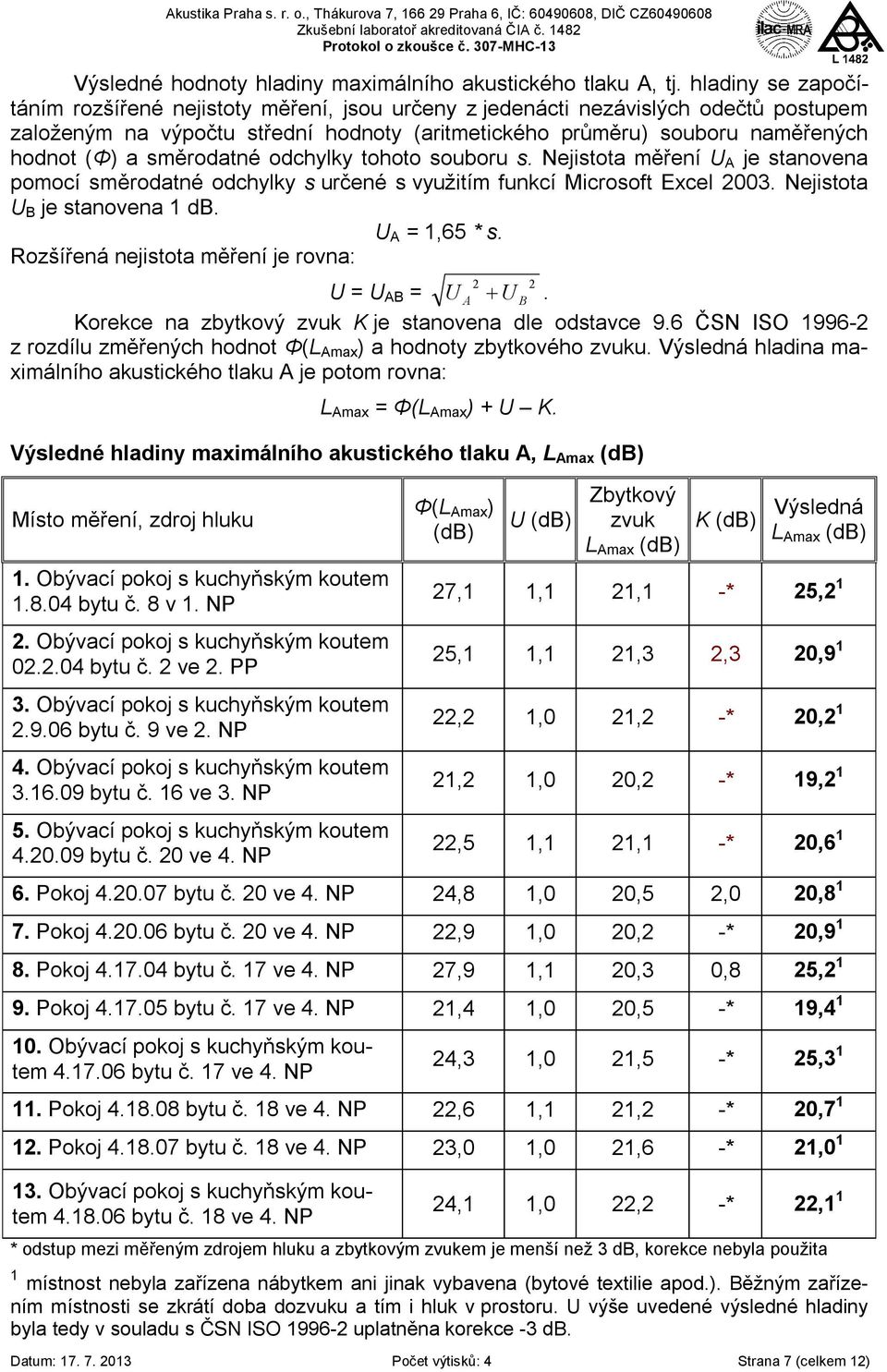

7 Výsledné hodnoty hladiny maximálního akustického tlaku A, tj. hladiny se započítáním rozšířené nejistoty měření, jsou určeny z jedenácti nezávislých odečtů postupem založeným na výpočtu střední hodnoty (aritmetického průměru) souboru naměřených hodnot (Φ) a směrodatné odchylky tohoto souboru s. Nejistota měření U A je stanovena pomocí směrodatné odchylky s určené s využitím funkcí Microsoft Excel Nejistota U B je stanovena 1 db. U A = 1,65 * s. Rozšířená nejistota měření je rovna: U = U AB = U A U B. Korekce na zbytkový zvuk K je stanovena dle odstavce 9.6 ČSN ISO z rozdílu změřených hodnot Φ(L Amax ) a hodnoty zbytkového zvuku. Výsledná hladina maximálního akustického tlaku A je potom rovna: L Amax = Φ(L Amax ) + U K. Výsledné hladiny maximálního akustického tlaku A, L Amax (db) Místo měření, zdroj hluku 1. Obývací pokoj s kuchyňským koutem bytu č. 8 v 1. NP 2. Obývací pokoj s kuchyňským koutem bytu č. 2 ve 2. PP 3. Obývací pokoj s kuchyňským koutem bytu č. 9 ve 2. NP 4. Obývací pokoj s kuchyňským koutem bytu č. 16 ve 3. NP 5. Obývací pokoj s kuchyňským koutem bytu č. 20 ve 4. NP Datum: Počet výtisků: 4 Strana 7 (celkem 12) 2 Φ(L Amax ) (db) 2 U (db) Zbytkový zvuk L Amax (db) K (db) Výsledná L Amax (db) 27,1 1,1 21,1 -* 25,2 1 25,1 1,1 21,3 2,3 20,9 1 22,2 1,0 21,2 -* 20,2 1 21,2 1,0 20,2 -* 19,2 1 22,5 1,1 21,1 -* 20, Pokoj bytu č. 20 ve 4. NP 24,8 1,0 20,5 2,0 20, Pokoj bytu č. 20 ve 4. NP 22,9 1,0 20,2 -* 20, Pokoj bytu č. 17 ve 4. NP 27,9 1,1 20,3 0,8 25, Pokoj bytu č. 17 ve 4. NP 21,4 1,0 20,5 -* 19, Obývací pokoj s kuchyňským koutem bytu č. 17 ve 4. NP 24,3 1,0 21,5 -* 25, Pokoj bytu č. 18 ve 4. NP 22,6 1,1 21,2 -* 20, Pokoj bytu č. 18 ve 4. NP 23,0 1,0 21,6 -* 21, Obývací pokoj s kuchyňským koutem bytu č. 18 ve 4. NP 24,1 1,0 22,2 -* 22,1 1 * odstup mezi měřeným zdrojem hluku a zbytkovým zvukem je menší než 3 db, korekce nebyla použita 1 místnost nebyla zařízena nábytkem ani jinak vybavena (bytové textilie apod.). Běžným zařízením místnosti se zkrátí doba dozvuku a tím i hluk v prostoru. U výše uvedené výsledné hladiny byla tedy v souladu s ČSN ISO uplatněna korekce -3 db.

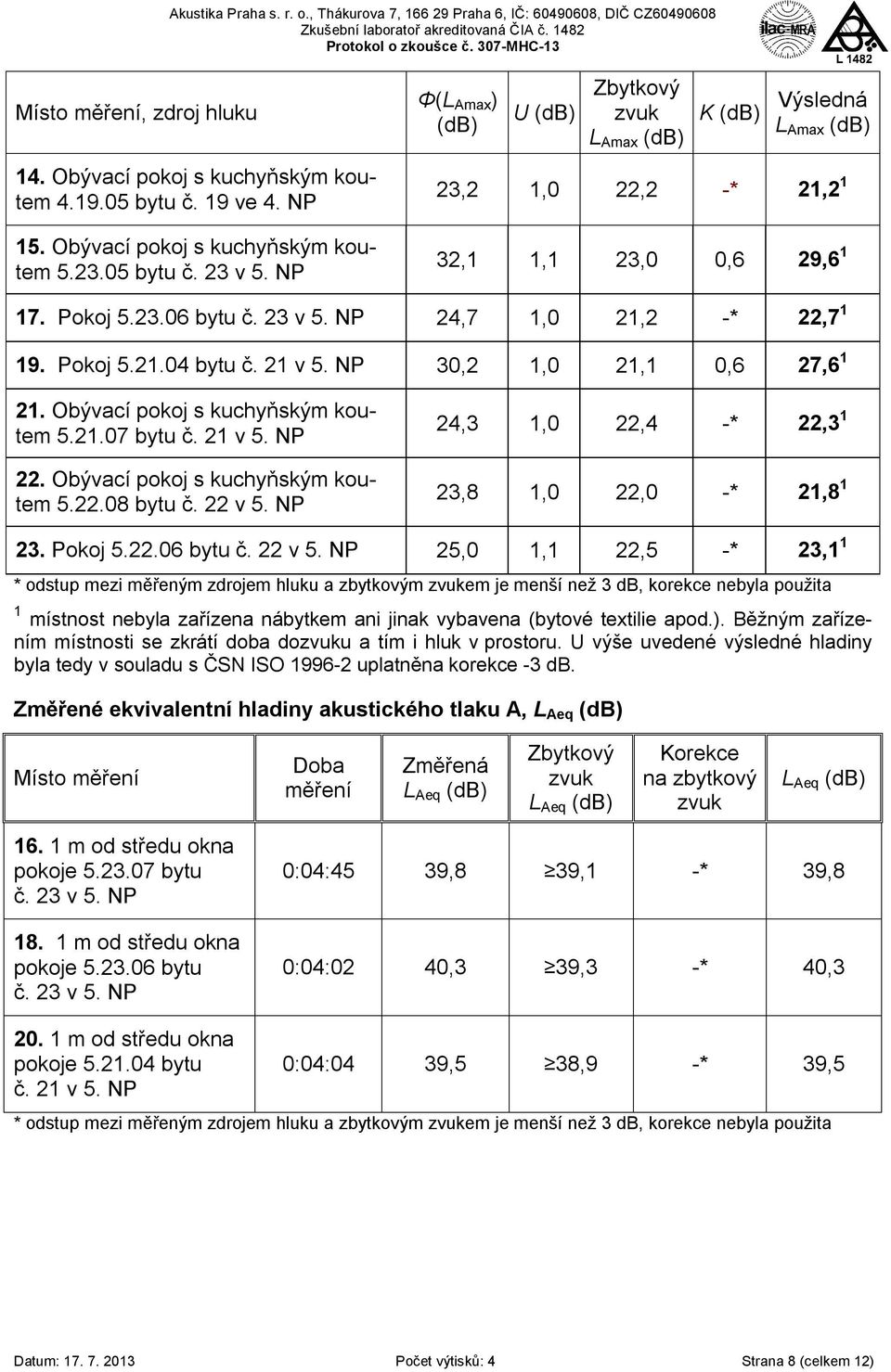

8 Místo měření, zdroj hluku 14. Obývací pokoj s kuchyňským koutem bytu č. 19 ve 4. NP 15. Obývací pokoj s kuchyňským koutem bytu č. 23 v 5. NP Φ(L Amax ) (db) U (db) Zbytkový zvuk L Amax (db) K (db) Výsledná L Amax (db) 23,2 1,0 22,2 -* 21,2 1 32,1 1,1 23,0 0,6 29, Pokoj bytu č. 23 v 5. NP 24,7 1,0 21,2 -* 22, Pokoj bytu č. 21 v 5. NP 30,2 1,0 21,1 0,6 27, Obývací pokoj s kuchyňským koutem bytu č. 21 v 5. NP 22. Obývací pokoj s kuchyňským koutem bytu č. 22 v 5. NP 24,3 1,0 22,4 -* 22,3 1 23,8 1,0 22,0 -* 21, Pokoj bytu č. 22 v 5. NP 25,0 1,1 22,5 -* 23,1 1 * odstup mezi měřeným zdrojem hluku a zbytkovým zvukem je menší než 3 db, korekce nebyla použita 1 místnost nebyla zařízena nábytkem ani jinak vybavena (bytové textilie apod.). Běžným zařízením místnosti se zkrátí doba dozvuku a tím i hluk v prostoru. U výše uvedené výsledné hladiny byla tedy v souladu s ČSN ISO uplatněna korekce -3 db. Změřené ekvivalentní hladiny akustického tlaku A, L Aeq (db) Místo měření Doba měření Změřená L Aeq (db) Zbytkový zvuk L Aeq (db) Korekce na zbytkový zvuk L Aeq (db) m od středu okna pokoje bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 23 v 5. NP 0:04:45 39,8 39,1 -* 39,8 0:04:02 40,3 39,3 -* 40, m od středu okna pokoje bytu č. 21 v 5. NP 0:04:04 39,5 38,9 -* 39,5 * odstup mezi měřeným zdrojem hluku a zbytkovým zvukem je menší než 3 db, korekce nebyla použita Datum: Počet výtisků: 4 Strana 8 (celkem 12)

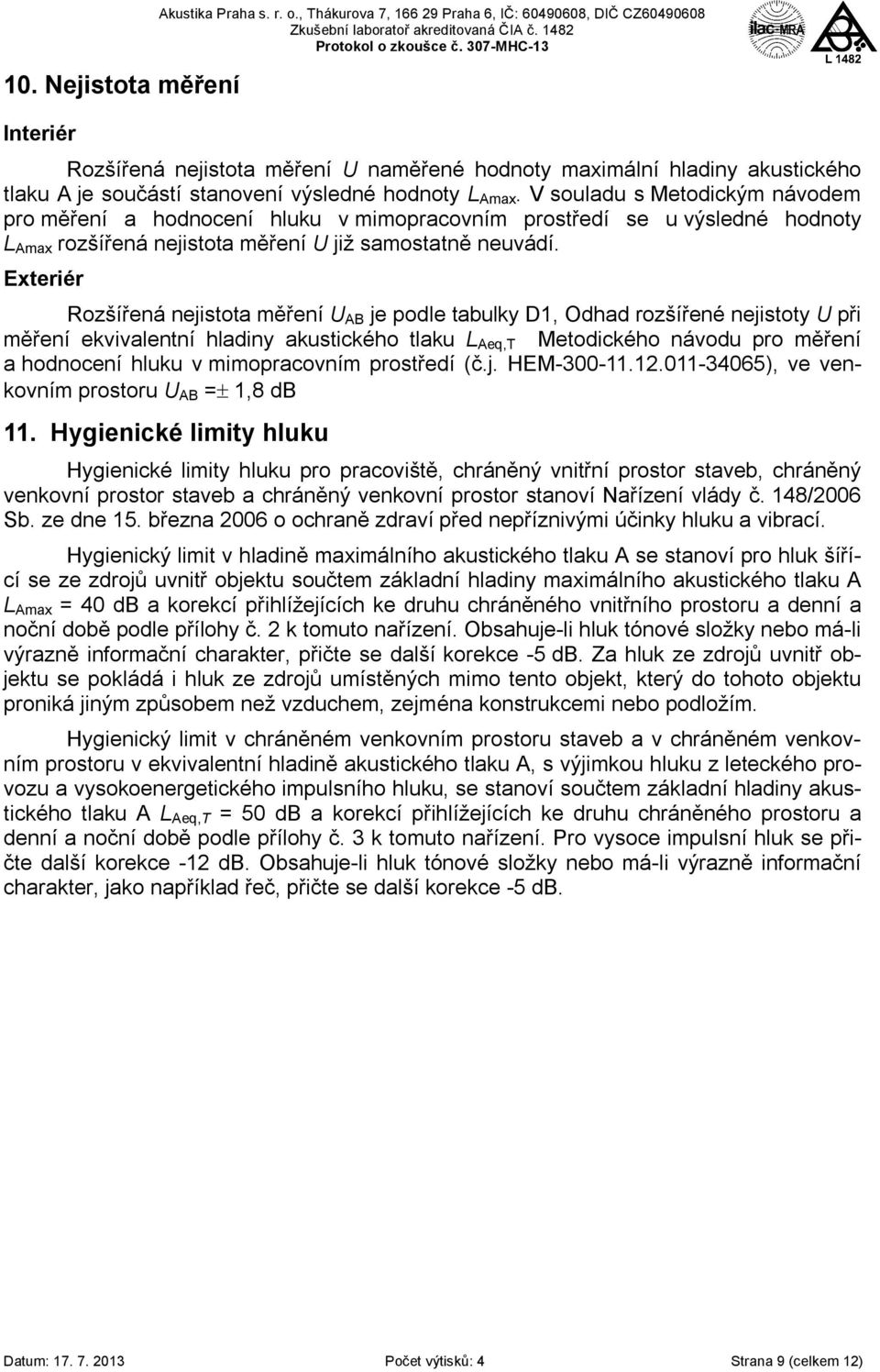

9 10. Nejistota měření Interiér Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ Rozšířená nejistota měření U naměřené hodnoty maximální hladiny akustického tlaku A je součástí stanovení výsledné hodnoty L Amax. V souladu s Metodickým návodem pro měření a hodnocení hluku v mimopracovním prostředí se u výsledné hodnoty L Amax rozšířená nejistota měření U již samostatně neuvádí. Exteriér Rozšířená nejistota měření U AB je podle tabulky D1, Odhad rozšířené nejistoty U při měření ekvivalentní hladiny akustického tlaku L Aeq,T Metodického návodu pro měření a hodnocení hluku v mimopracovním prostředí (č.j. HEM ), ve venkovním prostoru U AB = 1,8 db 11. Hygienické limity hluku Hygienické limity hluku pro pracoviště, chráněný vnitřní prostor staveb, chráněný venkovní prostor staveb a chráněný venkovní prostor stanoví Nařízení vlády č. 148/2006 Sb. ze dne 15. března 2006 o ochraně zdraví před nepříznivými účinky hluku a vibrací. Hygienický limit v hladině maximálního akustického tlaku A se stanoví pro hluk šířící se ze zdrojů uvnitř objektu součtem základní hladiny maximálního akustického tlaku A L Amax = 40 db a korekcí přihlížejících ke druhu chráněného vnitřního prostoru a denní a noční době podle přílohy č. 2 k tomuto nařízení. Obsahuje-li hluk tónové složky nebo má-li výrazně informační charakter, přičte se další korekce -5 db. Za hluk ze zdrojů uvnitř objektu se pokládá i hluk ze zdrojů umístěných mimo tento objekt, který do tohoto objektu proniká jiným způsobem než vzduchem, zejména konstrukcemi nebo podložím. Hygienický limit v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru v ekvivalentní hladině akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A L Aeq,T = 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy č. 3 k tomuto nařízení. Pro vysoce impulsní hluk se přičte další korekce -12 db. Obsahuje-li hluk tónové složky nebo má-li výrazně informační charakter, jako například řeč, přičte se další korekce -5 db. Datum: Počet výtisků: 4 Strana 9 (celkem 12)

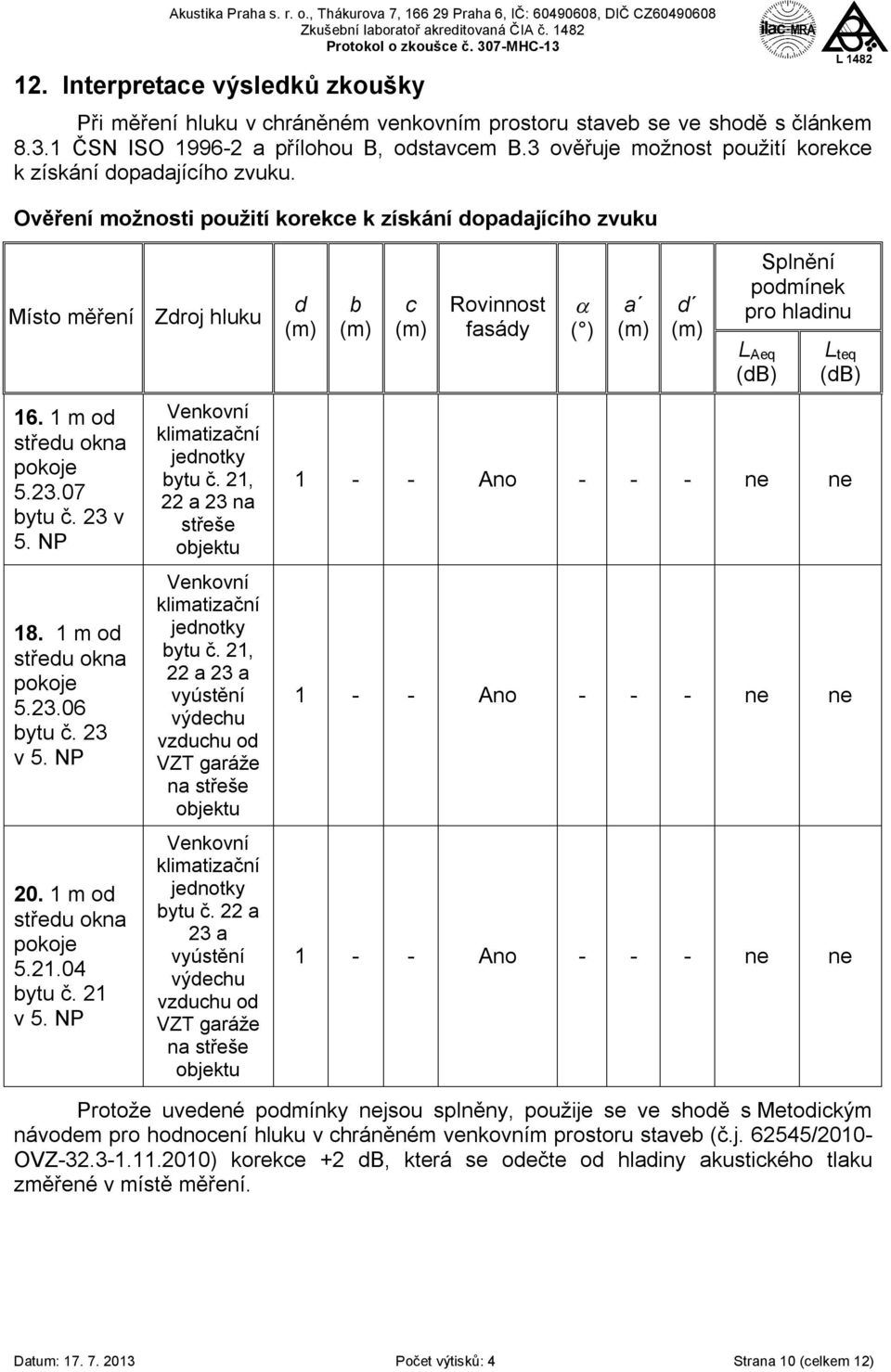

10 12. Interpretace výsledků zkoušky Při měření hluku v chráněném venkovním prostoru staveb se ve shodě s článkem ČSN ISO a přílohou B, odstavcem B.3 ověřuje možnost použití korekce k získání dopadajícího zvuku. Ověření možnosti použití korekce k získání dopadajícího zvuku Místo měření Zdroj hluku m od středu okna pokoje bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 21 v 5. NP Venkovní klimatizační jednotky bytu č. 21, 22 a 23 na střeše objektu Venkovní klimatizační jednotky bytu č. 21, 22 a 23 a vyústění výdechu vzduchu od VZT garáže na střeše objektu Venkovní klimatizační jednotky bytu č. 22 a 23 a vyústění výdechu vzduchu od VZT garáže na střeše objektu d (m) b (m) c (m) Rovinnost fasády ( ) a (m) d (m) Splnění podmínek pro hladinu L Aeq (db) L teq (db) Ano ne ne Ano ne ne Ano ne ne Protože uvedené podmínky nejsou splněny, použije se ve shodě s Metodickým návodem pro hodnocení hluku v chráněném venkovním prostoru staveb (č.j /2010- OVZ ) korekce +2 db, která se odečte od hladiny akustického tlaku změřené v místě měření. Datum: Počet výtisků: 4 Strana 10 (celkem 12)

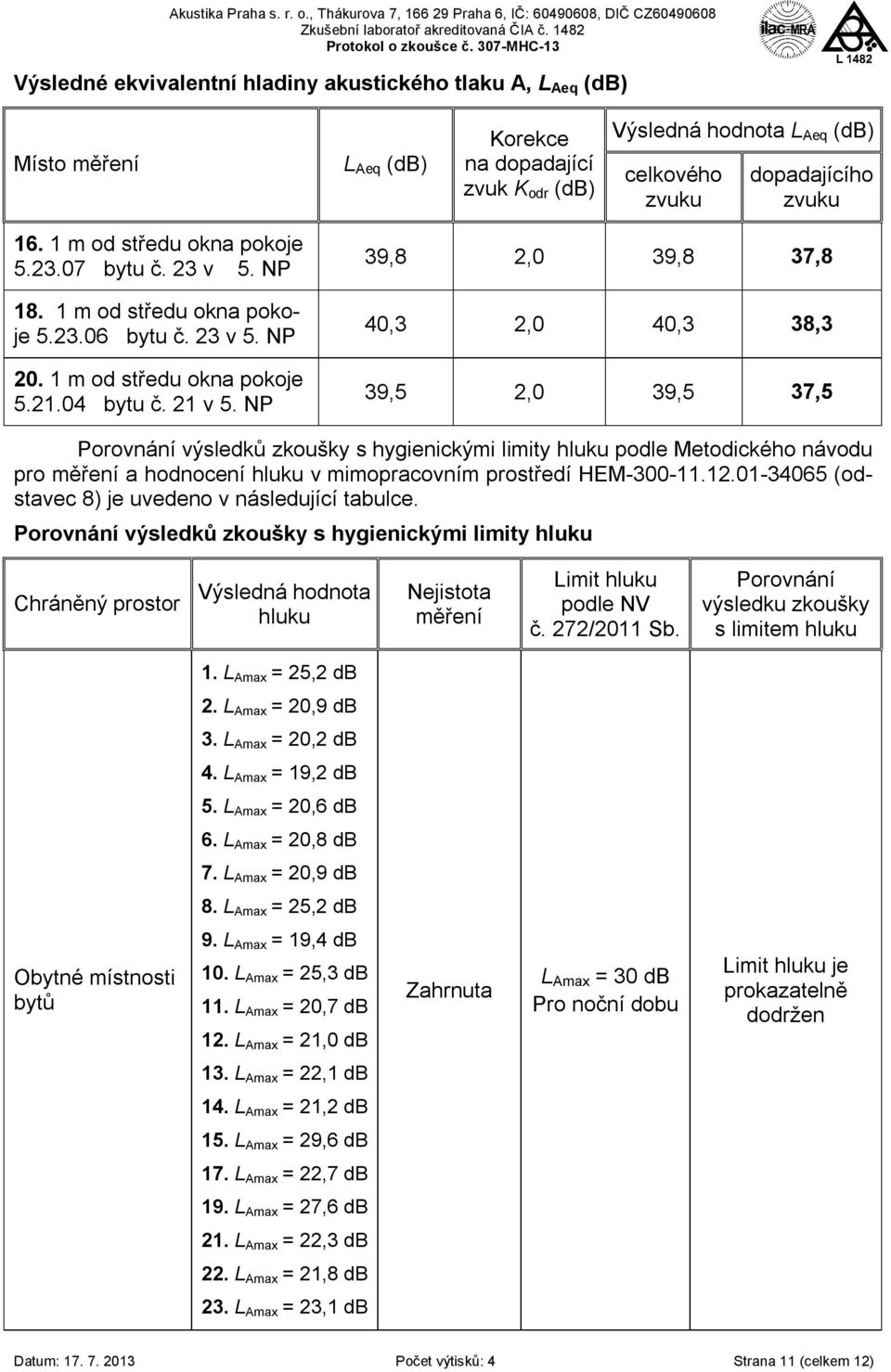

11 Výsledné ekvivalentní hladiny akustického tlaku A, L Aeq (db) Místo měření L Aeq (db) Korekce na dopadající zvuk K odr (db) Výsledná hodnota L Aeq (db) celkového zvuku dopadajícího zvuku m od středu okna pokoje bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 23 v 5. NP m od středu okna pokoje bytu č. 21 v 5. NP 39,8 2,0 39,8 37,8 40,3 2,0 40,3 38,3 39,5 2,0 39,5 37,5 Porovnání výsledků zkoušky s hygienickými limity hluku podle Metodického návodu pro měření a hodnocení hluku v mimopracovním prostředí HEM (odstavec 8) je uvedeno v následující tabulce. Porovnání výsledků zkoušky s hygienickými limity hluku Chráněný prostor Výsledná hodnota hluku Nejistota měření Limit hluku podle NV č. 272/2011 Sb. Porovnání výsledku zkoušky s limitem hluku 1. L Amax = 25,2 db 2. L Amax = 20,9 db 3. L Amax = 20,2 db 4. L Amax = 19,2 db 5. L Amax = 20,6 db 6. L Amax = 20,8 db 7. L Amax = 20,9 db 8. L Amax = 25,2 db Obytné místnosti bytů 9. L Amax = 19,4 db 10. L Amax = 25,3 db 11. L Amax = 20,7 db 12. L Amax = 21,0 db Zahrnuta L Amax = 30 db Pro noční dobu Limit hluku je prokazatelně dodržen 13. L Amax = 22,1 db 14. L Amax = 21,2 db 15. L Amax = 29,6 db 17. L Amax = 22,7 db 19. L Amax = 27,6 db 21. L Amax = 22,3 db 22. L Amax = 21,8 db 23. L Amax = 23,1 db Datum: Počet výtisků: 4 Strana 11 (celkem 12)

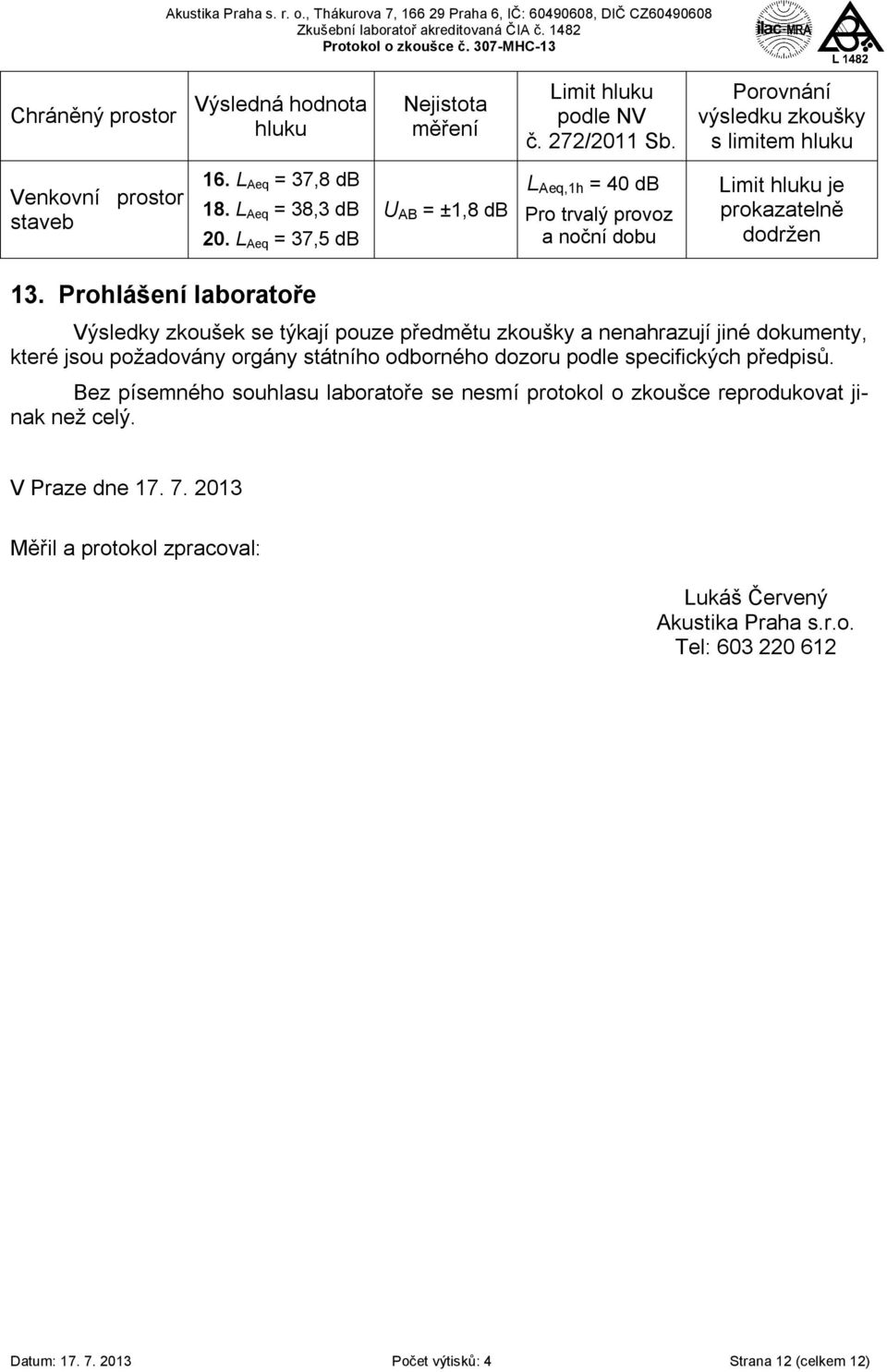

12 Chráněný prostor Výsledná hodnota hluku Nejistota měření Limit hluku podle NV č. 272/2011 Sb. Porovnání výsledku zkoušky s limitem hluku Venkovní prostor staveb 16. L Aeq = 37,8 db 18. L Aeq = 38,3 db 20. L Aeq = 37,5 db U AB = ±1,8 db L Aeq,1h = 40 db Pro trvalý provoz a noční dobu Limit hluku je prokazatelně dodržen 13. Prohlášení laboratoře Výsledky zkoušek se týkají pouze předmětu zkoušky a nenahrazují jiné dokumenty, které jsou požadovány orgány státního odborného dozoru podle specifických předpisů. Bez písemného souhlasu laboratoře se nesmí protokol o zkoušce reprodukovat jinak než celý. V Praze dne Měřil a protokol zpracoval: Lukáš Červený Akustika Praha s.r.o. Tel: Datum: Počet výtisků: 4 Strana 12 (celkem 12)
