1 Ing. Aleš Jiráska Poradenství v oboru technická akustika IČO: Hluková studie aktualizovaná studie Objednatel: EMPLA spol. s r.o. Za Škodovkou Hradec Králové Posuzovaný objekt: Větrné elektrárny Nordex N90 Červen Ing. Aleš Jiráska

2 Větrné elektrárny Nordex N90 str. 2/8 1. Úvod 1.1. Zadání Firma ABWind a.s., Bezno zamýšlela uvést v lokalitě Bačalky do provozu 3 větrné elektrárny (dále VTE) Nordex N90 o výkonu 2300 kw na stožáru o výšce 100 m. Objednatel zadal vypracování hlukové studie, která posoudila vliv hluku VTE na zdraví obyvatel podle nařízení vlády č.148/2006 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací. V průběhu projednávání došlo k snížení počtu VTE ze 3 na 2 a KHS Královéhradeckého kraje vznesla požadavek na doměření hluku pozadí v nejbližší obytné zástavbě a zahrnutí objektu v obci Zelenecká Lhota a ppč. 129 v obci Bačalky do výpočtu. Aktualizovaná studie vychází z hlukové studie z června Hluková studie bude též podkladem k oznámení dle přílohy č.4 zákona č.100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů Cíl hlukové studie Cílem hlukové studie bylo: 1. Zjistit očekávané hladiny akustického tlaku A z provozu VTE v chráněném venkovním prostoru staveb, 2. Navrhnout režimy provozu VTE tak, aby nebyly překročeny hygienické limity hluku v chráněném venkovním prostoru staveb pro denní i noční dobu Podklady Objednatel poskytl následující podklady: 1. Situační mapy lokality, 2. Souřadnice polohy VTE. Zhotovitel zajistil následující podklady: 1. Závislost hladiny akustického výkonu L wa na rychlosti větru vč. spektra hluku pro VTE Nordex N90, provedené WIND-consult GmbH Bargeshagen z , 2. Závislost hladiny redukovaného akustického výkonu L wa na rychlosti větru pro VTE Nordex N90 z Zhotovitel provedl obhlídku a upřesnění výpočtových bodů v zástavbě vč. fotodokumentace (viz fotopříloha) a informativní měření hlukového pozadí Popis lokality Lokalita se nachází jižně od Dolního Bousova v okolí obce Bačalky. VTE budou umístěny na polích mezi lesy a obcemi, nejbližší RD obce Bačalky leží ve vzdálenosti 1048 m od VTE1, nejbližší RD obce Záhuby leží ve vzdálenosti 748 m od VTE3 a nejbližší RD obce Veselice leží ve vzdálenosti 690 m od VTE1. V severní i jižní části se rozkládají větší jehličnaté lesy, které mohou zvýšit pohltivost terénu.

3 Větrné elektrárny Nordex N90 str. 3/8 2. Hygienické limity hluku Hygienické limity hluku v ČR jsou dány nařízením vlády č.148/2006 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací. Pro hluk ze silniční dopravy jsou stanoveny následovně: Použije-li se korekce pro starou hlukovou zátěž z pozemních komunikací, v chráněném venkovním prostoru staveb: L Aeq,16h = 70 db pro denní dobu ( hod.) L Aeq,8h = 60 db pro noční dobu ( hod.) Nepoužije-li se korekce pro starou hlukovou zátěž z pozemních komunikací, v chráněném venkovním prostoru staveb pro hluk v okolí hlavních pozemních komunikací, kde hluk z dopravy na těchto komunikacích je převažující: L Aeq,16h = 60 db pro denní dobu ( hod.) L Aeq,8h = 50 db pro noční dobu ( hod.) V chráněném venkovním prostoru staveb pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací: L Aeq,16h = 55 db pro denní dobu ( hod.), L Aeq,8h = 45 db pro noční dobu ( hod.). Pro hluk ze stacionárních zdrojů (VTE) v chráněném venkovním prostoru staveb: L Aeq,8h = 50 db pro denní dobu ( hod.) L Aeq,1h = 40 db pro noční dobu ( hod.) Stanovení hygienického limitu hluku je v kompetenci místně příslušného orgánu ochrany veřejného zdraví. Nejistota výpočtu: Očekávaná hodnota nejistoty měření hladiny akustického výkonu VTE U = 0.9 db. Očekávaná hodnota nejistoty výpočtu hladin akustického tlaku ε = 2.0 db. Při výpočtu je uvažován odrazivý terén a kulová charakteristika vyzařování VTE. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných.

4 Větrné elektrárny Nordex N90 str. 4/8 3. Metodika výpočtu očekávaných hladin akustického tlaku 3.1. Hladiny akustického výkonu VTE Emisní hladiny akustického výkonu L wa VTE Nordex N90 jsou převzaty z protokolu z měření akustického výkonu VTE vč. spektra, provedeného WIND-consult GmbH Bargeshagen, datovaného , pro výšku stožáru 100 m: L wa = db při rychlosti větru v = 8 a 8.4 ms -1, měřené ve výšce 10 m. Pro případ překročení hygienického limitu pro noční dobu je možné omezit výkon VTE a tím snížit emisní hladiny akustického výkonu L wa. Emisní hladiny redukovaného akustického výkonu L wa VTE Nordex N90 jsou převzaty z protokolů z měření akustického výkonu VTE, datovaných , pro výšky stožáru 80 a 100 m: L wa = db při elektrickém výkonu P N,red = 2000 kw, L wa = 99.5 db při elektrickém výkonu P N,red = 1600 kw. Ve výpočtu jsou uvažovány hladiny akustického výkonu garantované výrobcem pro jmenovitý výkon VTE: L wa = db při elektrickém výkonu P N,red = 2000 kw, L wa = db při elektrickém výkonu P N,red = 1600 kw. Tabulka závislosti hladin akustického výkonu VTE na rychlosti větru vč. spektra hluku je uvedena v příloze 1. Hluk VTE nemá tónové složky ve smyslu nařízení vlády č.148/2006 Sb. [1] Data o dopravě Ve výpočtu je uvažován vliv komunikace II/280 Libáň - Domousnice ve sčítacím profilu a komunikací III. třídy v okolí obce Bačalky. Počty vozidel za 24 hodin jsou převzaty z výsledků sčítání dopravy, provedeného ŘSD na dálniční a silniční síti v roce Hodnoty jsou navýšeny výhledovými koeficienty ŘSD pro rok Počty vozidel na nesčítaných komunikacích III. třídy jsou odhadnuty z komunikací III. třídy v okolí. Počty vozidel v denní a noční době jsou vypočteny dle novely metodiky pro výpočet hluku silniční dopravy 2004 [4] výpočtovým softwarem. Počty vozidel zadávané do modelu jsou přehledně uvedeny v tabulce: 24h h h h 2009 komunikace sčít. profil Os TNV Os TNV II/ III Provedení výpočtu Výpočet je proveden výpočtovým programem Hluk+ 8.25profi. V této studii jsou uvedeny pouze číselné a grafické výstupy, zadávané objekty a zdrojová data jsou uloženy u zpracovatele studie. Data jsou zadávána do výkresu v měřítku 1: Model pracuje s výškovou geometrií terénu. Výpočtový program zohledňuje pohlcování zvuku v atmosféře, ke kterému dochází zejména při větších vzdálenostech, výpočtem dle ČSN ISO pro teplotu 10 C a relativní vlhkost 70% v oktávových pásmech pro spektrum dané VTE. Povrch terénu je modelován alternativně jako pohltivý (letní období), resp. odrazivý (zimní období). Histogram směrů a rychlostí větru není ve výpočtu uvažován, je tedy počítán nejhorší možný stav, kdy VTE má kulovou charakteristiku vyzařování, tzn. že obě VTE jsou současně natočeny směrem k výpočtovému bodu. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných.

5 Větrné elektrárny Nordex N90 str. 5/ Výpočtové body Ve výpočtu jsou zohledněny nejbližší stavby pro bydlení dle výkresu a obhlídky lokality. Seznam výpočtových bodů (VB) a objektů je uveden v následující tabulce: Výpočtový bod Obec čp./č.ev. Objekt Exponovaná fasáda 1 Bačalky 79 RD SZ 2 Bačalky 57 RD SV 3 Bačalky 88 RD SZ 4 Bačalky 88 RD SV 5 Bačalky 5 RD SZ 6 Bačalky 10 RD S 7 Bačalky 21 RD SZ 8 Bačalky 21 RD SV 9 Bačalky 22 RD SV 10 Bačalky 30 RD SZ 11 Bačalky 30 RD SV 12 Lično 14 RD S 13 Lično 28 RD S 14 Lično 41 RD SZ 15 Záhuby 19 RD SZ 16 Záhuby 32 RD Z 17 Záhuby 16 RD Z 18 Záhuby 34 RD Z 19 Záhuby 24 RD JZ 20 Veselice 6 RD J 21 Veselice 36 RD JV 22 Veselice 13 RD JV 23 Veselice 9 RD JV 24 Veselice 28 RD JV 25 Veselice 34 RD V 26 Veselice 34 RD J 27 Dolní Rokytňany 62 RD SV 28 Dolní Rokytňany 21 RD SV 29 Dolní Rokytňany 15 RD SV 30 Dolní Rokytňany 12 RD SV 31 Horní Rokytňany 31 RD SZ 32 Horní Rokytňany 31 RD SV 33 Zelenecká Lhota 30 RD SZ 34 Bačalky 129 zem. stavba SZ 35 Bačalky 129 zem. stavba SV SZ - severozápad, SV - severovýchod, S - sever, Z - západ, JZ - jihozápad, J - jih, JV - jihovýchod, V - východ Pozn.: Objekty označené jako rodinné domy (RD) mohou být i rekreačními objekty, v katastru nemovitostí jsou označeny jako stavby pro bydlení. Způsob využití objektu VB 34 a 35 je v katastru nemovitostí označen jako zemědělská stavba, bez čísla popisného nebo evidenčního, pouze s ppč. 129.

6 Větrné elektrárny Nordex N90 str. 6/8 4. Číselné hodnoty výpočtů očekávané hladiny akustického tlaku 4.1. Předběžné výpočty Předběžné výpočty hluku VTE pro pohltivý (letní období), resp. odrazivý (zimní období) terén ukázaly, že rozdíl při výpočtu je významný až 2.9 db. V kritických (nejvyšší hladina akustického tlaku) výpočtových bodech 25 a 26 (Veselice čp. 34) je očekávaná ekvivalentní hladina akustického tlaku L Aeq,T = 33.6 db (pohltivý), resp db (odrazivý) pro denní i noční dobu. V dalších odstavcích jsou uváděny výsledky pro odrazivý terén Výsledky pro hluk VTE Očekávané ekvivalentní hladiny akustického tlaku L Aeq,T pro denní i noční dobu se pohybují v rozpětí db. Kritické jsou výpočtové body 25 a 26 (Veselice čp. 34) s ekvivalentní hladinou akustického tlaku L Aeq,T = 36.5 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 1 a 2 v příloze 2 (kritické výpočtové body jsou vyznačeny žlutě), resp. v příloze 3. Pro detailnější pohled na izofony jsou na konci přílohy 3 uvedeny izofony v měřítku 1: pro obce Bačalky, Veselice a Záhuby Výsledky pro hluk z dopravy Výsledky se liší pro jednotlivé obce, v závislosti na blízkosti komunikace. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,16h pro denní dobu se pohybují v rozpětí db, kritický je výpočtový bod 34 (Bačalky ppč. 129) L Aeq,16h = 53.7 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro noční dobu se pohybují v rozpětí db, kritický je výpočtový bod 34 L Aeq,8h = 46.0 db. Hodnoty jsou uvedeny v příloze 2, izofony jako stav 3 a 4 v příloze Souhrnné výsledky Očekávané ekvivalentní hladiny akustického tlaku L Aeq,16h pro denní dobu se pohybují v rozpětí db, kritický je výpočtový bod 34 (Bačalky ppč. 129) L Aeq,16h = 53.7 db. Hodnoty jsou uvedeny v příloze 2, izofony jako stav 5 v příloze 3. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro noční dobu se pohybují v rozpětí db, kritický je výpočtový bod 34 L Aeq,8h = 46.2 db. Hodnoty jsou uvedeny v příloze 2, izofony jako stav 6 v příloze Závěr Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu bez omezení výkonu VTE.

7 Větrné elektrárny Nordex N90 str. 7/8 5. Hlukové pozadí v dané lokalitě Hluk VTE stoupá se zvyšující se rychlostí větru. Protože při vyšších rychlostech větru již hladina hluku VTE zaniká v hluku pozadí (tzv. sekundární emise - šum stromů, bouchání nebo hvízdání částí staveb), je vhodné změřit hluk pozadí v dané lokalitě před instalací VTE a hodnotu porovnat s očekávanými hladinami akustického tlaku A L Aeq,T. Podmínkou pro tento postup je předpoklad, že hluk VTE neobsahuje tónovou složku, která by mohla být slyšitelná i v případě, kdy L Aeq,T pozadí je vyšší než L Aeq,T VTE. Informativní měření hlukového pozadí bylo provedeno na poli za výpočtovými body 35 a 3 (Bačalky ppč. 129, resp. čp. 88) mimo vliv lesního porostu při západoseverozápadním větru. Měření bylo prováděno dle metodiky měření hluku VTE ČSN EN [3]. V minutových intervalech byly současně měřeny hladiny akustického tlaku A L Aeq,T a rychlost větru. Z datových dvojic byla lineární regresí získána závislost hluku pozadí na rychlosti větru, ze které byla vypočtena ekvivalentní hladina akustického tlaku A L Aeq,T hluku pozadí pro referenční rychlost větru v = 8 ms -1. Hodnota hluku pozadí pro referenční rychlost větru v = 8 ms -1 L Aeq,T = 39.8 db. Při vyšší rychlosti může dojít ke zvýšení hluku pozadí vlivem šumu jehličnatých stromů u některých objektů. Hluk pozadí v obci Bačalky nebyl ovlivněn hlukem ze zemědělského podniku. Upozornění: Uvedené hodnoty je třeba interpretovat s jistou opatrností, neboť hluk pozadí se může u jednotlivých chráněných objektů lišit.

8 Větrné elektrárny Nordex N90 str. 8/8 6. Závěr 1. Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu bez omezení výkonu VTE. 2. Výpočtové hodnoty platí pro vstupní hodnoty akustického výkonu VTE, uvedené v odst. 3.1, stejně jako předpoklady, uvedené v odst. 3.3 a K přesnému zjištění ekvivalentní hladiny akustického tlaku A L Aeq,T je možné provést zkušební měření hluku po instalaci VTE, bude-li to možné, v obci Záhuby u čp. 32 nebo 16 nebo Veselice u čp. 34, resp. vypočítat z měření v referenčním místě u VTE. 7. Literatura [1] Nařízení vlády č.148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací [2] Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí č.j. HEM [3] ČSN EN [4] Novela metodiky pro výpočet hluku silniční dopravy. Planeta č.2 / 2005

9 Větrné elektrárny Nordex N90 Příloha 1 Emisní hladiny akustického výkonu VTE Nordex N90

10 Větrné elektrárny Nordex N90 Příloha 1 Emisní hladiny redukovaného akustického výkonu VTE Nordex N90

11 Větrné elektrárny Nordex N90 Příloha 2 Očekávané ekvivalentní hladiny akustického tlaku L Aeq,T, stav 1 a 2 výpočtový bod den (stav 1) noc (stav 2) č. obec čp. doprava VTE souhrn doprava VTE souhrn pozadí 1 Bačalky 79, SZ Bačalky 57, SV Bačalky 88, SZ Bačalky 88, SV Bačalky 5, SZ Bačalky 10, S Bačalky 21, SZ Bačalky 21, SV Bačalky 22, SV Bačalky 30, SZ Bačalky 30, SV Lično 14, S Lično 28, S Lično 41, SZ Záhuby 19, SZ Záhuby 32, Z Záhuby 16, Z Záhuby 34, Z Záhuby 24, JZ Veselice 6, J Veselice 36, JV Veselice 13, JV Veselice 9, JV Veselice 28, JV Veselice 34, V Veselice 34, J D. Rokytňany 62, SV D. Rokytňany 21, SV D. Rokytňany 15, SV D. Rokytňany 12, SV H. Rokytňany 31, SZ H. Rokytňany 31, SV Zelenec. Lhota 30, SZ Bačalky 129, SZ Bačalky 129, SV MAX vše MAX Bačalky MAX Záhuby MAX Veselice žlutě vyznačené hodnoty jsou kritická místa v obcích Hodnoty v tabulce jsou uvedeny pro odrazivý terén (zimní období), pro pohltivý terén (letní období) jsou až o 2.2 až 2.9 db nižší.

12 Větrné elektrárny Nordex N90 Příloha 3 Přehled VTE a výpočtových bodů

13 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 1 a 2, hluk VTE

14 Větrné elektrárny Nordex N90 Příloha 3 Výsledné 3D izofonové pole, stav 1 a 2, hluk VTE

15 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 3, hluk z dopravy v denní době

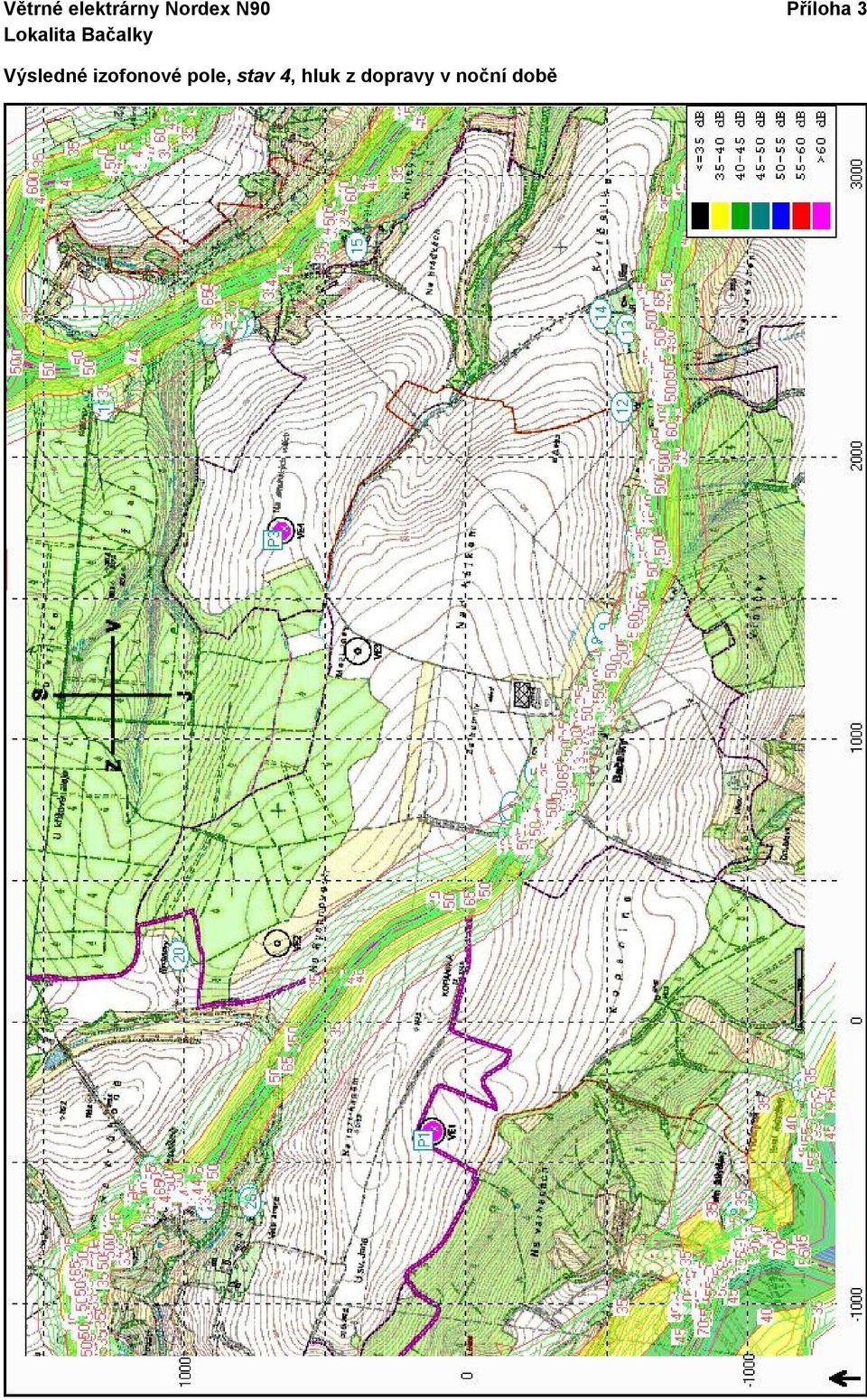

16 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 4, hluk z dopravy v noční době

17 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 5, souhrnné výsledky v denní době

18 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 6, souhrnné výsledky v noční době

19 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 1 a 2, hluk VTE, detail Bačalky

20 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 1 a 2, hluk VTE, detail Veselice

21 Větrné elektrárny Nordex N90 Příloha 3 Výsledné izofonové pole, stav 1 a 2, hluk VTE, detail Záhuby

22 Větrné elektrárny Nordex N90 Fotopříloha letecký pohled na obec Veselice letecký pohled na obec Bačalky pohled na obec Záhuby a místo VTE3 pohled na místo VTE1 pohled na západní okraj obce Bačalky od VTE3 pohled na západní okraj obce Bačalky (VB34 a 2)
