1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 4.Frézování 4.3 TÉMA: FRÉZOVACÍ NÁSTROJE, UPÍNÁNÍ, ŘEZNÉ PODMÍNKY Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Jiří Žalmánek Střední odborná škola Josefa Sousedíka Vsetín, 2010

2 OBSAH 1. FRÉZOVACÍ NÁSTROJE 2. UPÍNÁNÍ FRÉZOVACÍCH NÁSTROJŮ 3. ŘEZNÉ PODMÍNKY 4. ZADÁNÍ PROCVIČENÍ UPÍNÁNÍ RŮZNÝCH DRUHŮ FRÉZOVACÍCH NÁSTROJŮ 5. POUŽITÁ LITERATURA

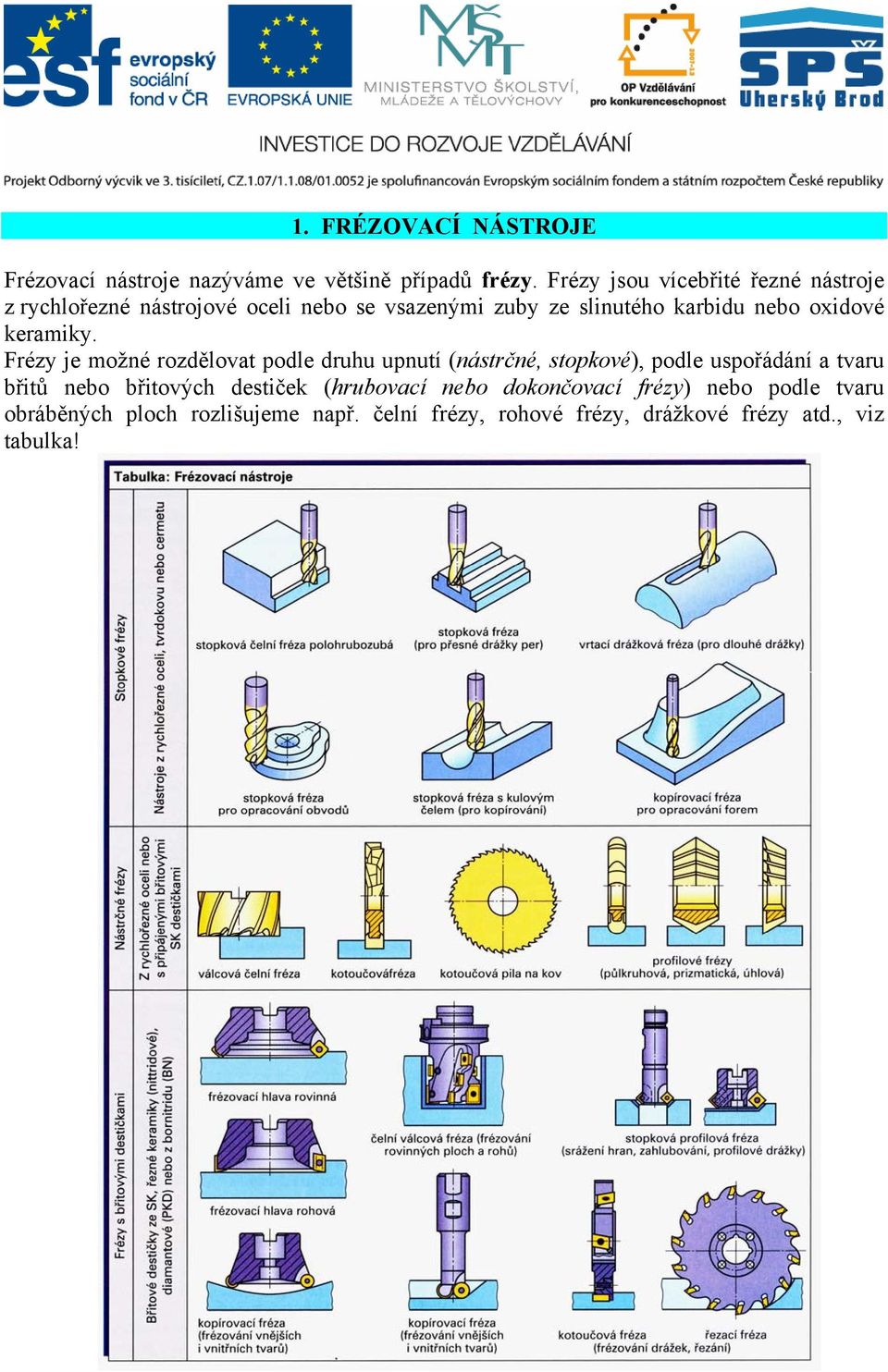

3 1. FRÉZOVACÍ NÁSTROJE Frézovací nástroje nazýváme ve většině případů frézy. Frézy jsou vícebřité řezné nástroje z rychlořezné nástrojové oceli nebo se vsazenými zuby ze slinutého karbidu nebo oxidové keramiky. Frézy je možné rozdělovat podle druhu upnutí (nástrčné, stopkové), podle uspořádání a tvaru břitů nebo břitových destiček (hrubovací nebo dokončovací frézy) nebo podle tvaru obráběných ploch rozlišujeme např. čelní frézy, rohové frézy, drážkové frézy atd., viz tabulka!

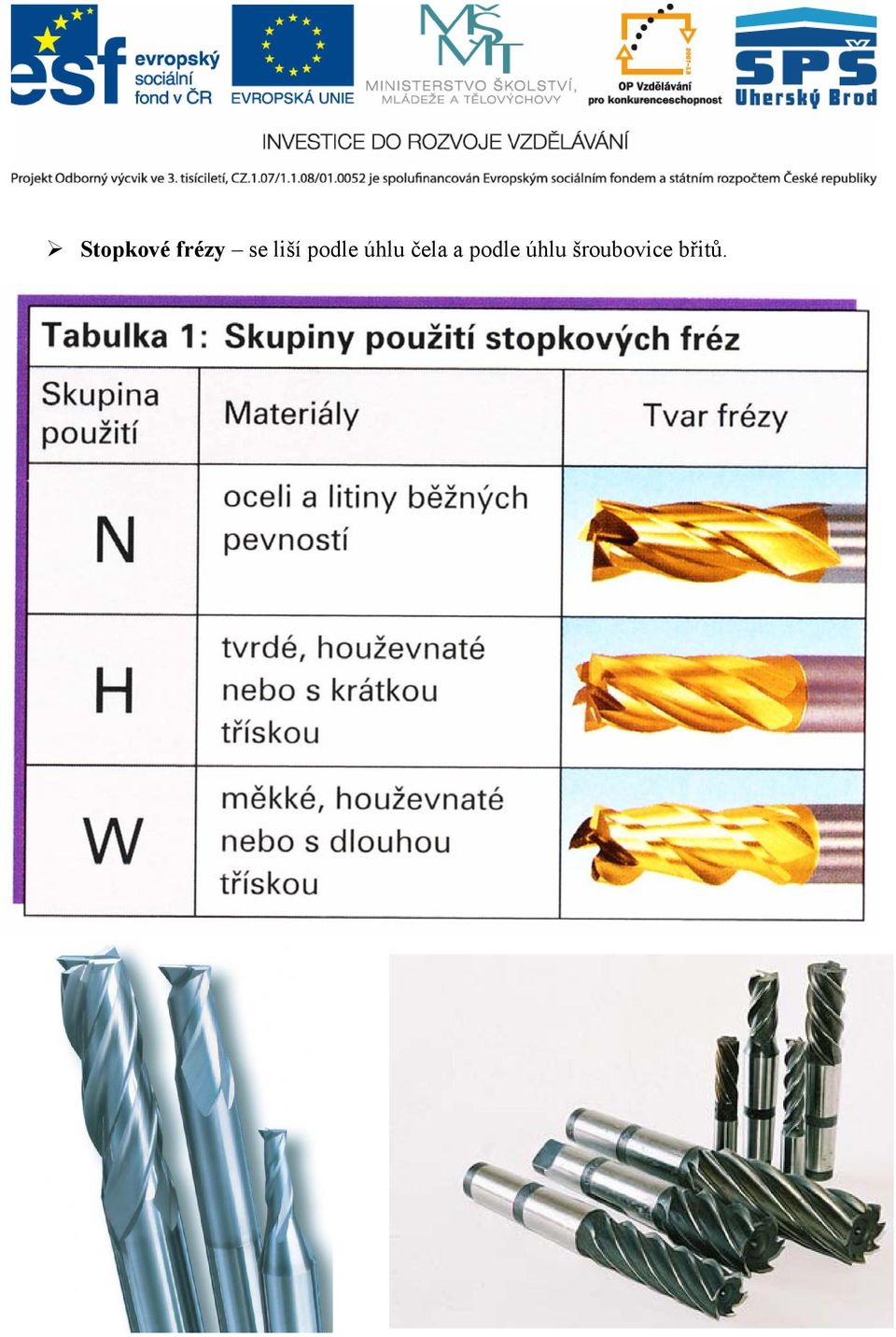

4 Stopkové frézy se liší podle úhlu čela a podle úhlu šroubovice břitů.

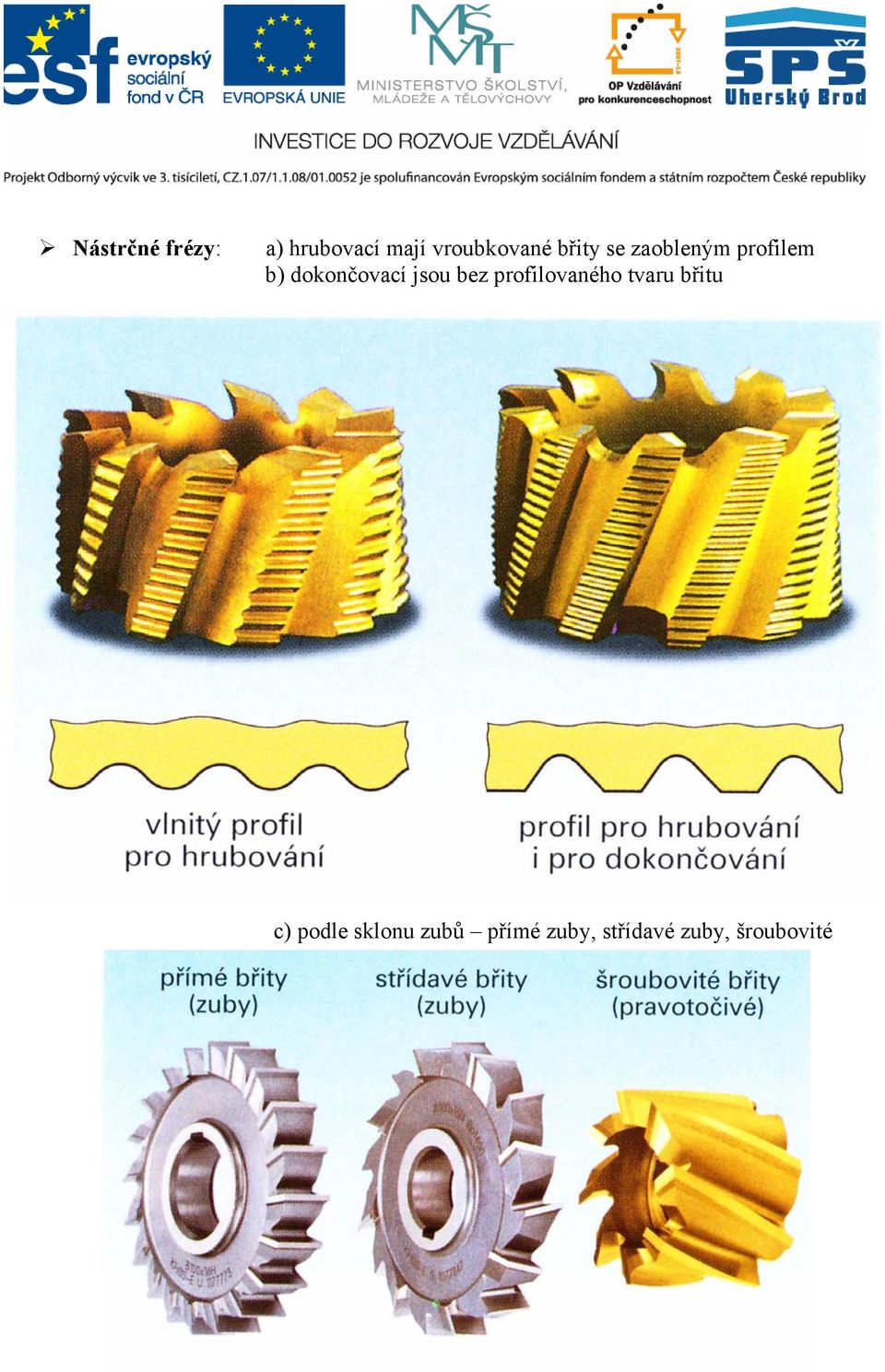

5 Nástrčné frézy: a) hrubovací mají vroubkované břity se zaobleným profilem b) dokončovací jsou bez profilovaného tvaru břitu c) podle sklonu zubů přímé zuby, střídavé zuby, šroubovité

6 Frézy s břitovými destičkami destičky jsou většinou povlakované a umožňují použití fréz pro téměř všechny práce včetně rychlostního i tvrdého frézování a také frézování na sucho. a) destičky z nitridové keramiky frézování kalené oceli; b) destičky obsahující zrnka polykrystal. diamantu frézování lehkých kovů, měď, termoplasty. Ukázka vybraného sortimentu fréz: Kotoučové frézy Nástrčné tvarové frézy Stopkové tvarové frézy Nástrčné frézy

a) destičky z nitridové keramiky frézování kalené oceli; b) destičky obsahující zrnka polykrystal.

7 2. UPÍNÁNÍ FRÉZOVACÍCH NÁSTROJŮ Upínací systém (upínací trny, upínací pouzdra, nástrčné frézovací trny) tvoří rozhraní mezi nástrojem a strojem a ovlivňuje přesnost opracování výrobků. Požadavky na upínací systém: souosost frézy a vřetene, zajišťující běh bez házení opakovatelná přesnost upnutí při výměně nástrojů pevnost proti axiálním silám i proti pootočení vhodnost pro vysoké otáčky a) strmý kužel (SK) se lehce nasazuje i uvolňuje, nevýhoda je malá tuhost uložení a nejistá axiální poloha b) upínací kužel HSK splňuje požadavky na spolehlivé a přesné upnutí frézy

Požadavky na upínací systém: souosost frézy a vřetene, zajišťující běh bez házení opakovatelná přesnost upnutí při výměně nástrojů pevnost

8 c) frézovací trny slouží k upínání nástrčných válcových a kotoučových fréz. Točivý moment se přenáší pomocí pera a poloha nástroje je vymezena kroužky 3. ŘEZNÉ PODMÍNKY Základní řeznou podmínkou je řezná rychlost. Je to vzájemná rychlost mezi rotujícím nástrojem a obrobkem v místě obrábění. Řeznou rychlost značíme písmenkem v a má jednotku metry za minutu. Z obrázku je patrno, že obrábíme frézou průměru D (v milimetrech). Nástroj se nám otáčí otáčkami n (otáčky za minutu). Při konkrétním obrábění drobných ocelových součástí bude řezná rychlost při frézování v rozsahu cca 20 až 60 m/min. Materiál se pohybuje pod nástrojem rychlostí, kterou nazýváme posuv. Označujeme jej písmenkem F a má jednotku mm/minutu. Nástroj nám při obrábění odebírá třísku, jejíž parametr tloušťku třísky označujeme písmenkem t a má jednotku milimetr.

Řeznou rychlost značíme písmenkem v a má jednotku metry za minutu. Z obrázku je patrno, že obrábíme frézou průměru D (v milimetrech). Nástroj se nám otáčí otáčkami n (otáčky za minutu).

9 4. ZADÁNÍ PROCVIČENÍ UPÍNÁNÍ RŮZNÝCH DRUHŮ FRÉZOVACÍCH NÁSTROJŮ Na přiděleném pracovišti po předvedení upínání různých druhů frézovacích nástrojů proveďte: a) samostatné a praktické upnutí do upínacích trnů: stopkové frézy s válcovou stopkou stopkové frézy s kuželovou stopkou nástrčné čelní válcové a tvarové frézy kotoučové frézy kotoučové pilky b) samostatné a praktické upnutí upínacích trnů do vřetene frézky: frézovacího trnu s kuželem MORSE frézovacího trnu se strmým kuželem ISO 40

stopkové frézy s kuželovou stopkou nástrčné čelní válcové a tvarové frézy kotoučové frézy kotoučové pilky b) samostatné a

10 5. POUŽITÁ LITERATURA DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Driensky, D., Furik, P., Lehmanová, J., Tomaides, J.: Strojní obrábění I. Praha, SNTL, 1986 Internetové zdroje tgs.cz/cs/nastroje/upinani/kintek.ep/

, Furik, P., Lehmanová, J., Tomaides, J.: Strojní obrábění I.
