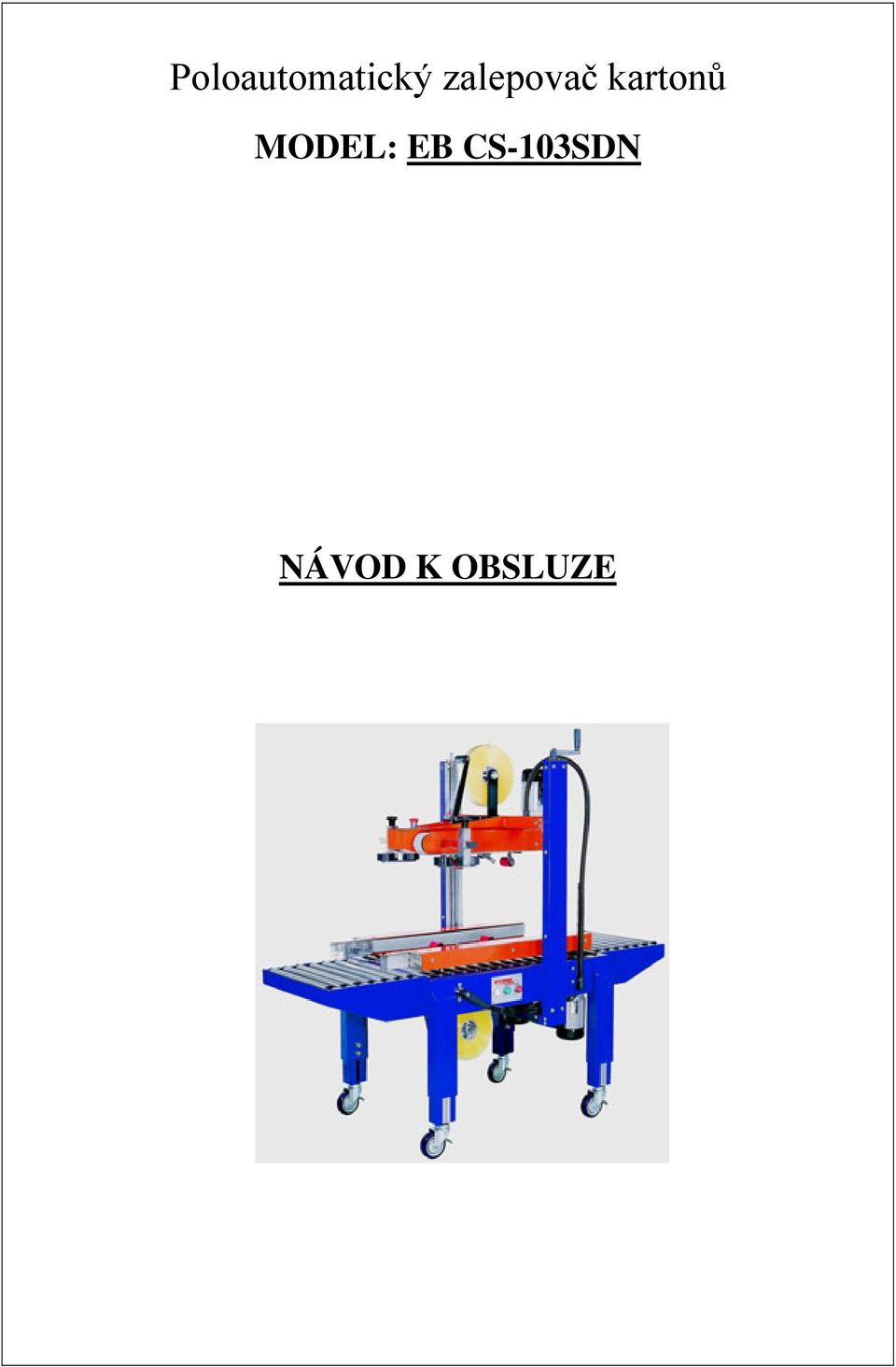

1 Poloautomatický zalepovač kartonů MODEL: EB CS-03SDN NÁVOD K OBSLUZE

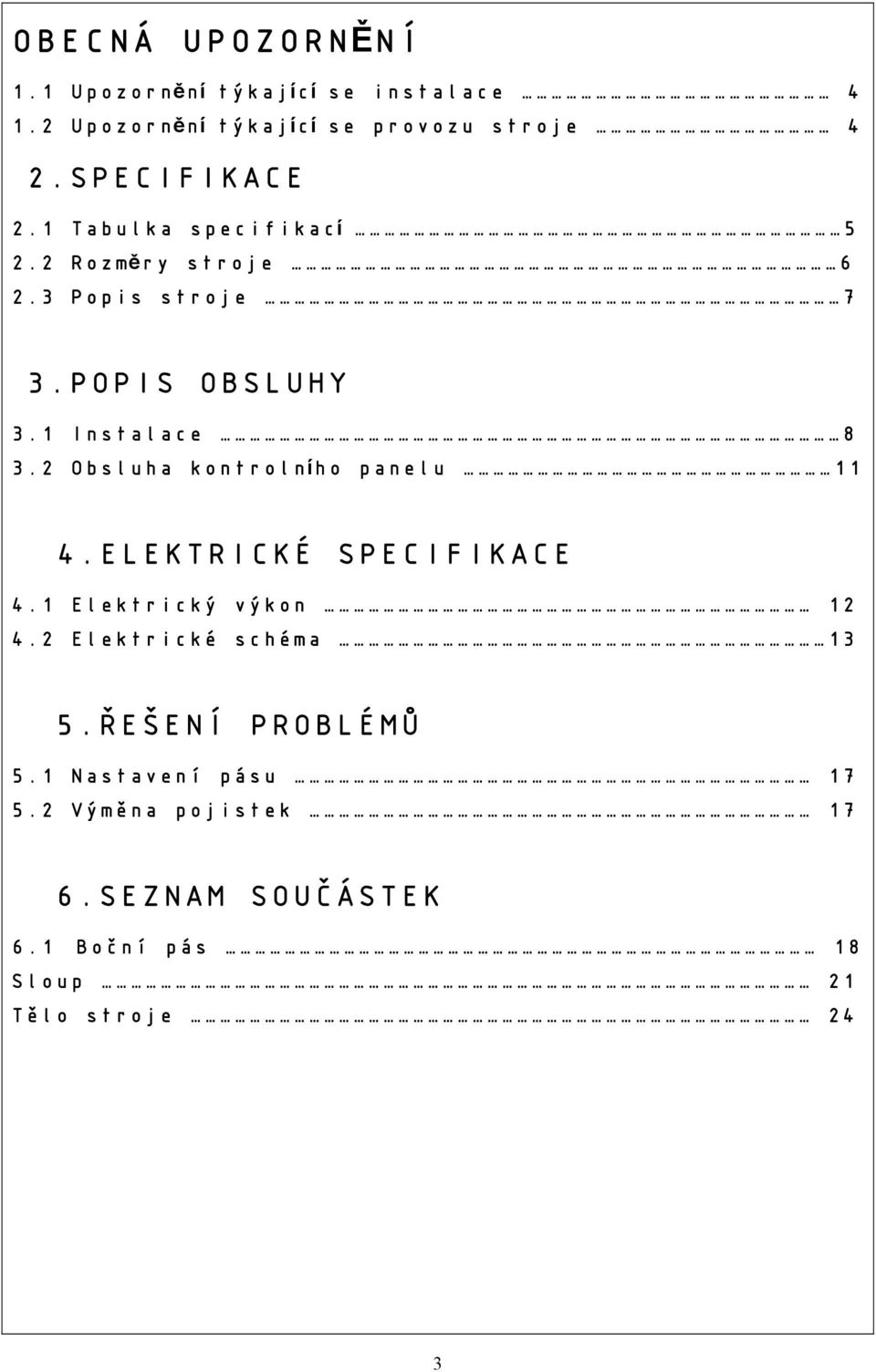

2 OBECNÁ UPOZORNĚNÍ. Upozornění týkající se instalace 4.2 Upozornění týkající se provozu stroje 4 2.SPECIFIKACE 2. Tabulka specifikací Rozměry stroje Popis stroje 7 3.POPIS OBSLUHY 3. Instalace Obsluha kontrolního panelu 4.ELEKTRICKÉ SPECIFIKACE 4. Elektrický výkon Elektrické schéma 3 5.ŘEŠENÍ PROBLÉMŮ 5. Nastavení pásu Výměna pojistek 7 6.SEZNAM SOUČÁSTEK 6. Boční pás 8 Sloup 2 Tělo stroje 24 3

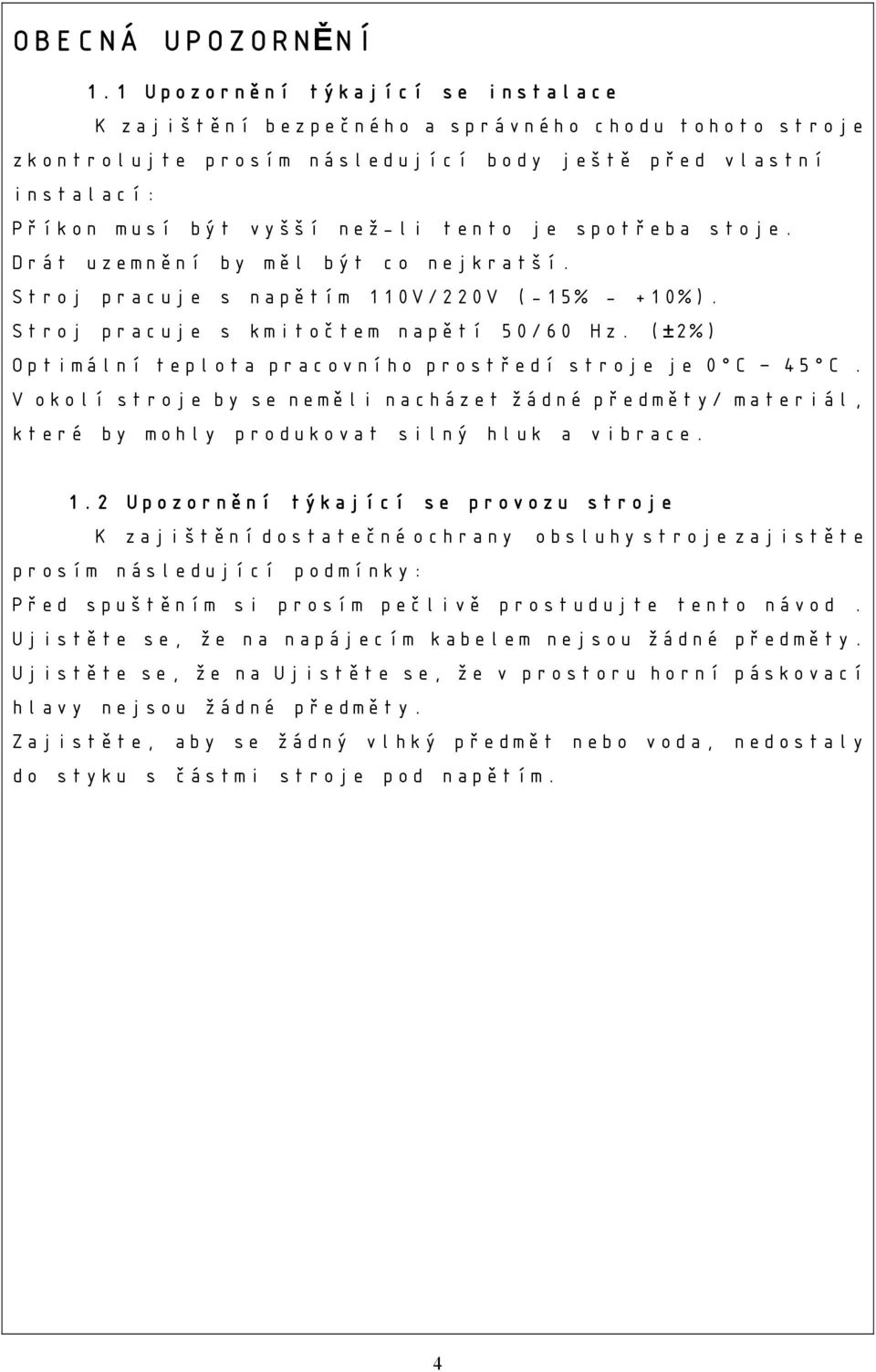

3 OBECNÁ UPOZORNĚNÍ. Upozornění týkající se instalace K zajištění bezpečného a správného chodu tohoto stroje zkontrolujte prosím následující body ještě před vlastní instalací: Příkon musí být vyšší než-li tento je spotřeba stoje. Drát uzemnění by měl být co nejkratší. Stroj pracuje s napětím 0V/220V (-5% - +0%). Stroj pracuje s kmitočtem napětí 50/60 Hz. (±2%) Optimální teplota pracovního prostředí stroje je 0 C 45 C. V okolí stroje by se neměli nacházet žádné předměty/ materiál, které by mohly produkovat silný hluk a vibrace..2 Upozornění týkající se provozu stroje K zajištění dostatečné ochrany obsluhy stroje zajistěte prosím následující podmínky: Před spuštěním si prosím pečlivě prostudujte tento návod. Ujistěte se, že na napájecím kabelem nejsou žádné předměty. Ujistěte se, že na Ujistěte se, že v prostoru horní páskovací hlavy nejsou žádné předměty. Zajistěte, aby se žádný vlhký předmět nebo voda, nedostaly do styku s částmi stroje pod napětím. 4

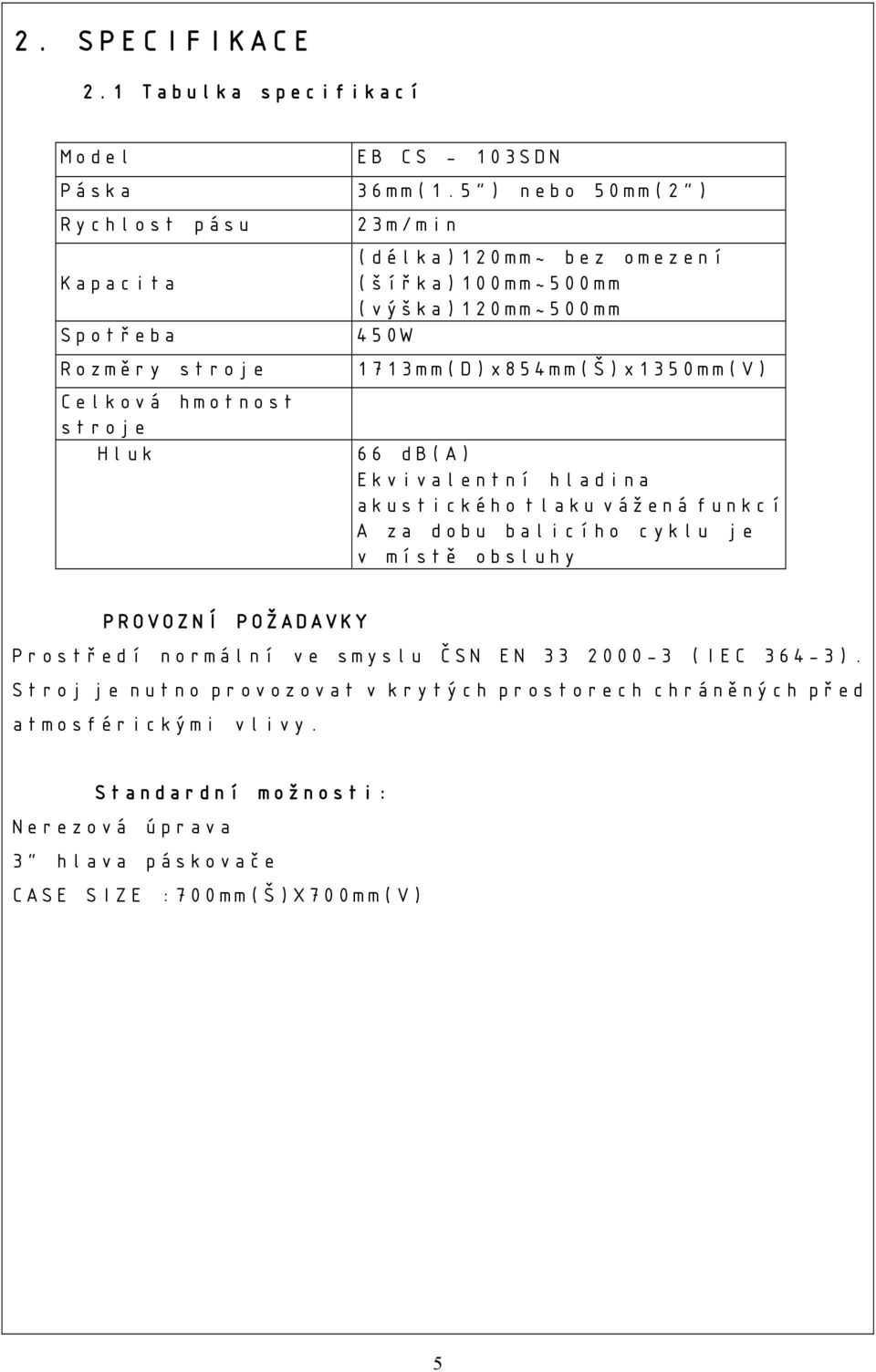

4 2. SPECIFIKACE 2. Tabulka specifikací Model Páska Rychlost pásu Kapacita Spotřeba Rozměry stroje Celková hmotnost stroje Hluk EB CS - 03SDN 36mm(.5 ) nebo 50mm(2 ) 23m/min (délka)20mm~ bez omezení (šířka)00mm~500mm (výška)20mm~500mm 450W 73mm(D)x854mm(Š)x350mm(V) 66 db(a) Ekvivalentní hladina akustického tlaku vážená funkcí A za dobu balicího cyklu je v místě obsluhy PROVOZNÍ POŽADAVKY Prostředí normální ve smyslu ČSN EN (IEC 364-3). Stroj je nutno provozovat v krytých prostorech chráněných před atmosférickými vlivy. Standardní možnosti: Nerezová úprava 3 hlava páskovače CASE SIZE :700mm(Š)X700mm(V) 5

5 2.2 Rozměry stroje 6

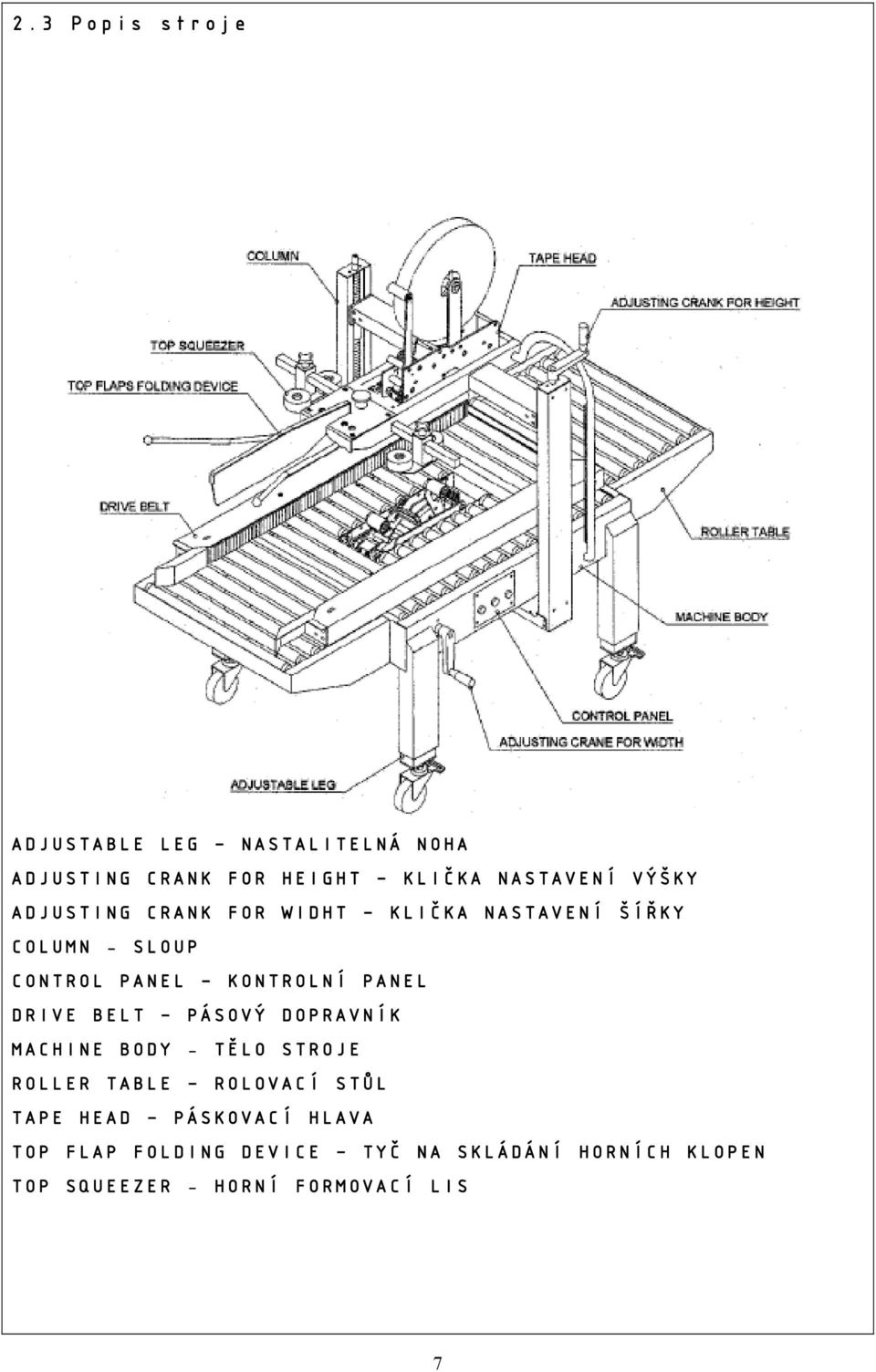

6 2.3 Popis stroje ADJUSTABLE LEG NASTALITELNÁ NOHA ADJUSTING CRANK FOR HEIGHT KLIČKA NASTAVENÍ VÝŠKY ADJUSTING CRANK FOR WIDHT KLIČKA NASTAVENÍ ŠÍŘKY COLUMN - SLOUP CONTROL PANEL KONTROLNÍ PANEL DRIVE BELT PÁSOVÝ DOPRAVNÍK MACHINE BODY - TĚLO STROJE ROLLER TABLE ROLOVACÍ STŮL TAPE HEAD PÁSKOVACÍ HLAVA TOP FLAP FOLDING DEVICE TYČ NA SKLÁDÁNÍ HORNÍCH KLOPEN TOP SQUEEZER - HORNÍ FORMOVACÍ LIS 7

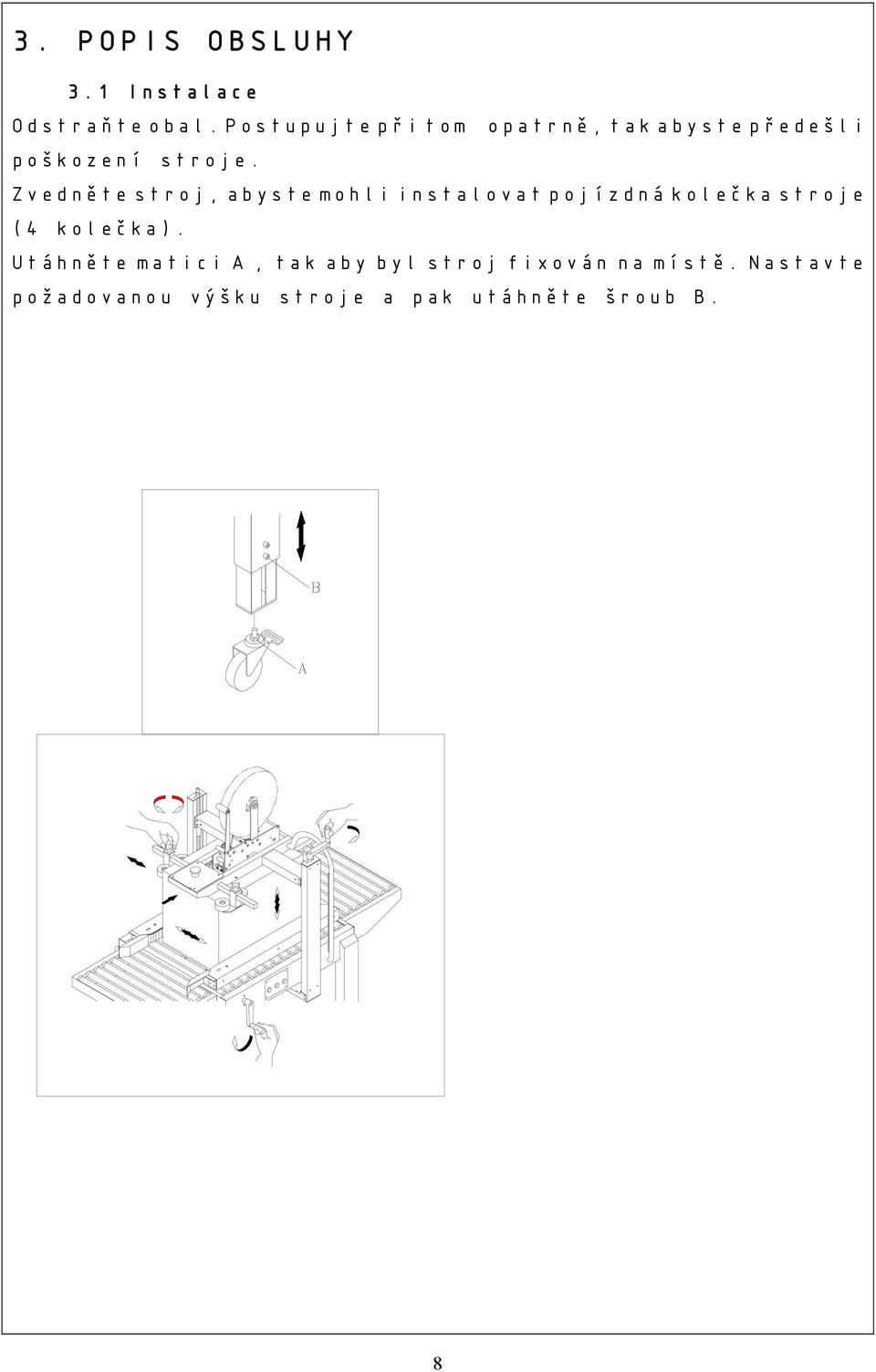

7 3. POPIS OBSLUHY 3. Instalace Odstraňte obal. Postupujte při tom opatrně, tak abyste předešli poškození stroje. Zvedněte stroj, abyste mohli instalovat pojízdná kolečka stroje (4 kolečka). Utáhněte matici A, tak aby byl stroj fixován na místě. Nastavte požadovanou výšku stroje a pak utáhněte šroub B. 8

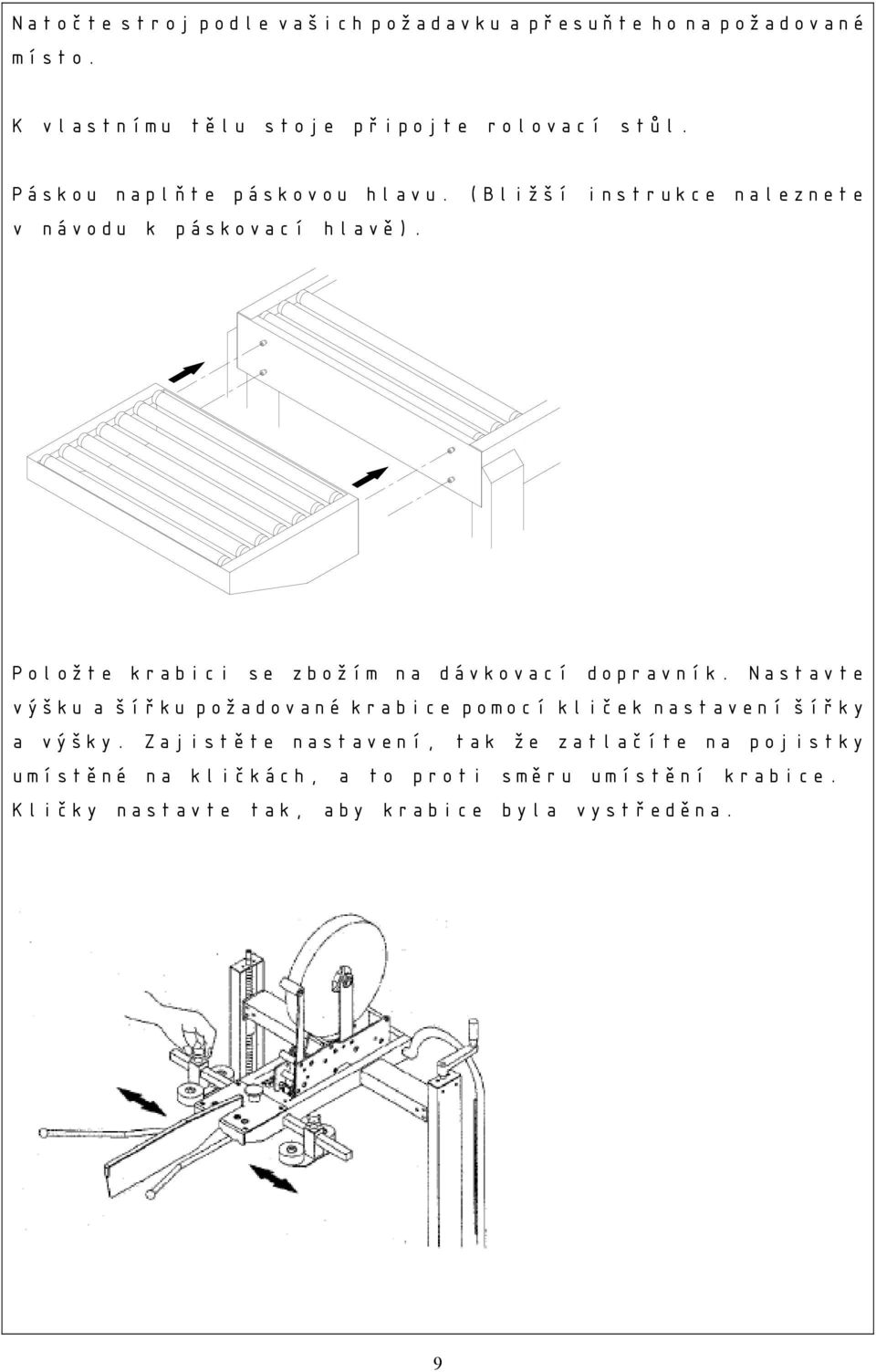

8 Natočte stroj podle vašich požadavku a přesuňte ho na požadované místo. K vlastnímu tělu stoje připojte rolovací stůl. Páskou naplňte páskovou hlavu. (Bližší instrukce naleznete v návodu k páskovací hlavě). Položte krabici se zbožím na dávkovací dopravník. Nastavte výšku a šířku požadované krabice pomocí kliček nastavení šířky a výšky. Zajistěte nastavení, tak že zatlačíte na pojistky umístěné na kličkách, a to proti směru umístění krabice. Kličky nastavte tak, aby krabice byla vystředěna. 9

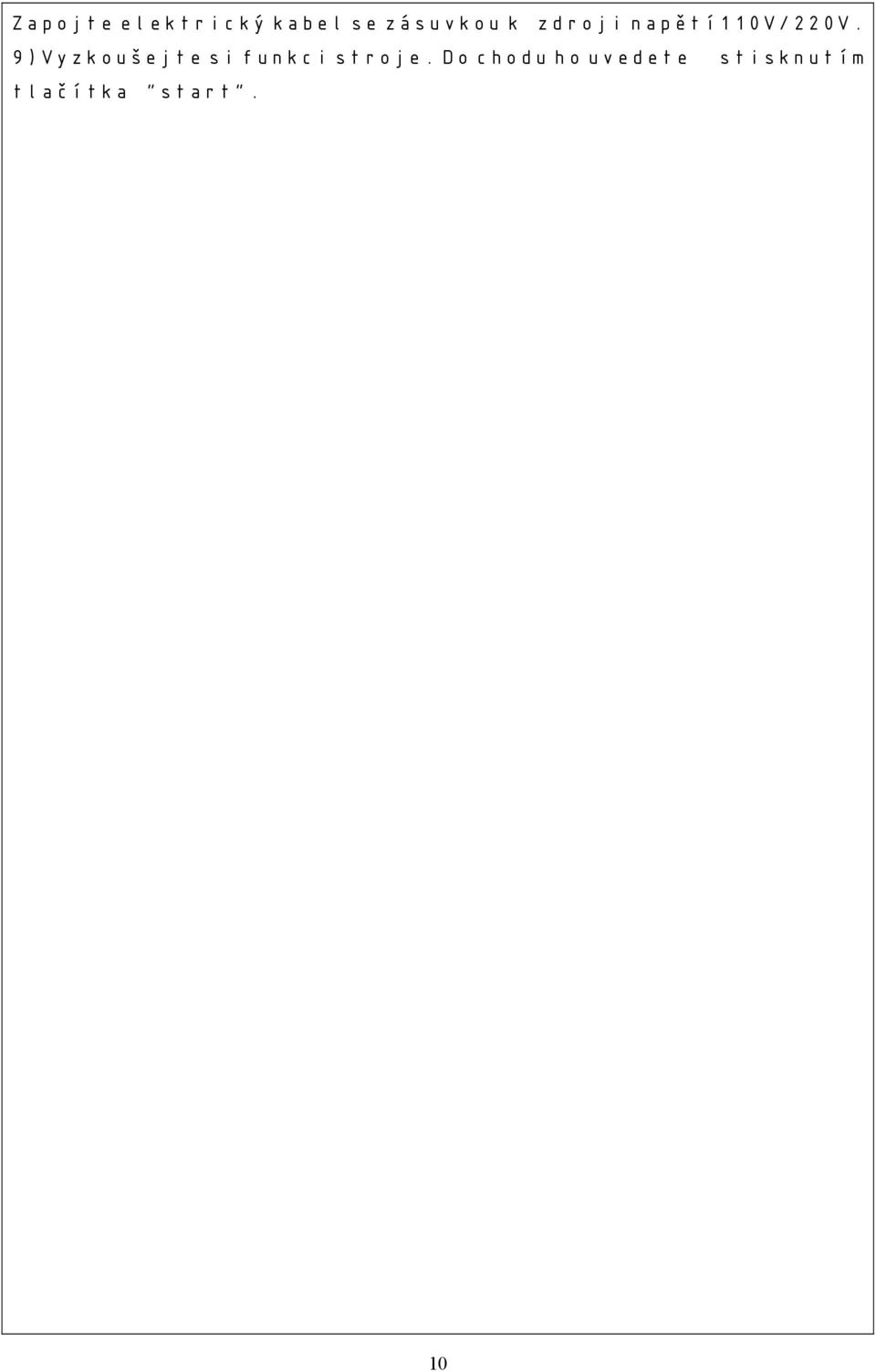

9 Zapojte elektrický kabel se zásuvkou k zdroji napětí0v/220v. 9)Vyzkoušejte si funkci stroje. Do chodu ho uvedete stisknutím tlačítka start. 0

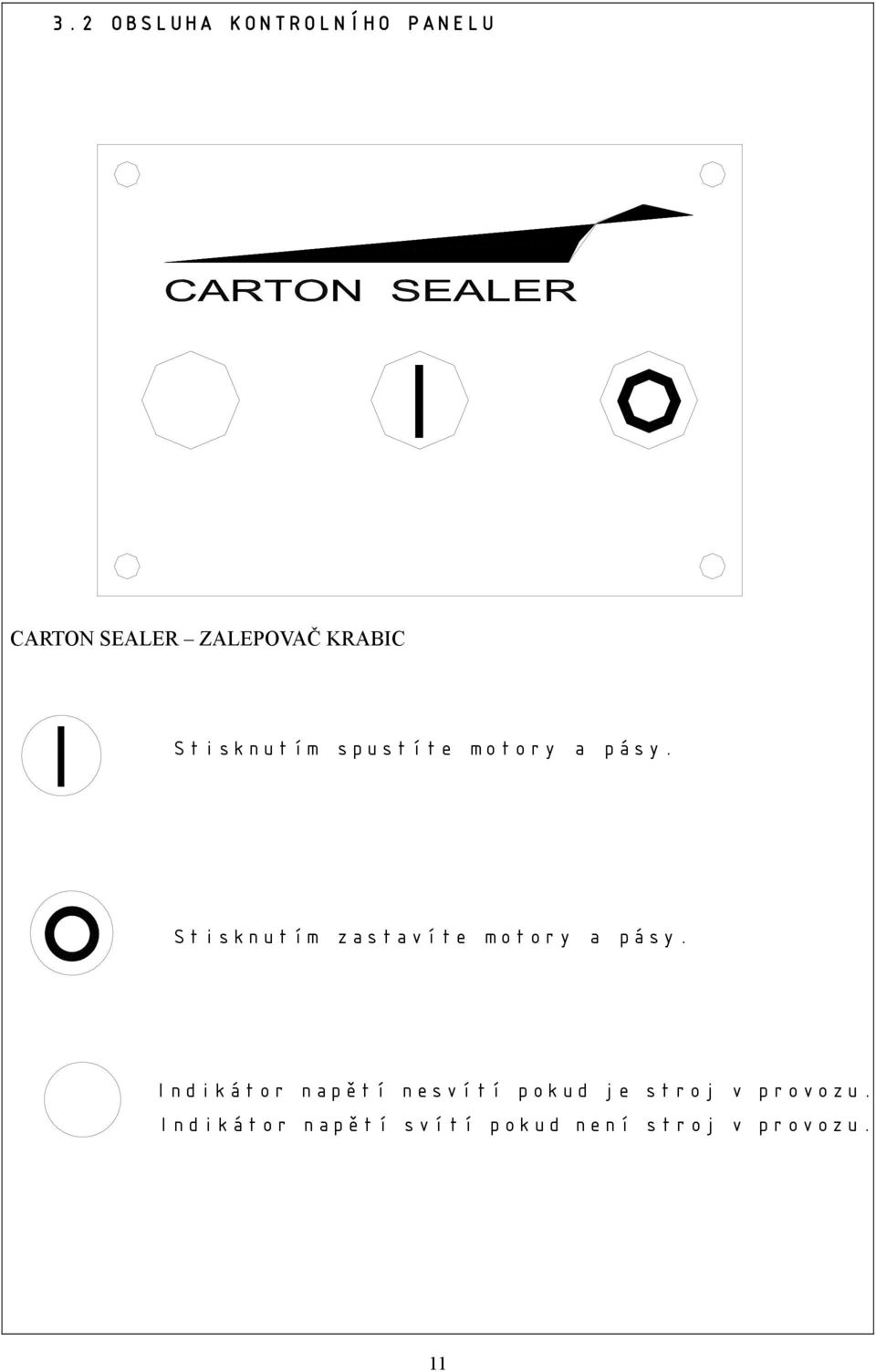

10 3.2 OBSLUHA KONTROLNÍHO PANELU CARTON SEALER ZALEPOVAČ KRABIC Stisknutím spustíte motory a pásy. Stisknutím zastavíte motory a pásy. Indikátor napětí nesvítí pokud je stroj v provozu. Indikátor napětí svítí pokud není stroj v provozu.

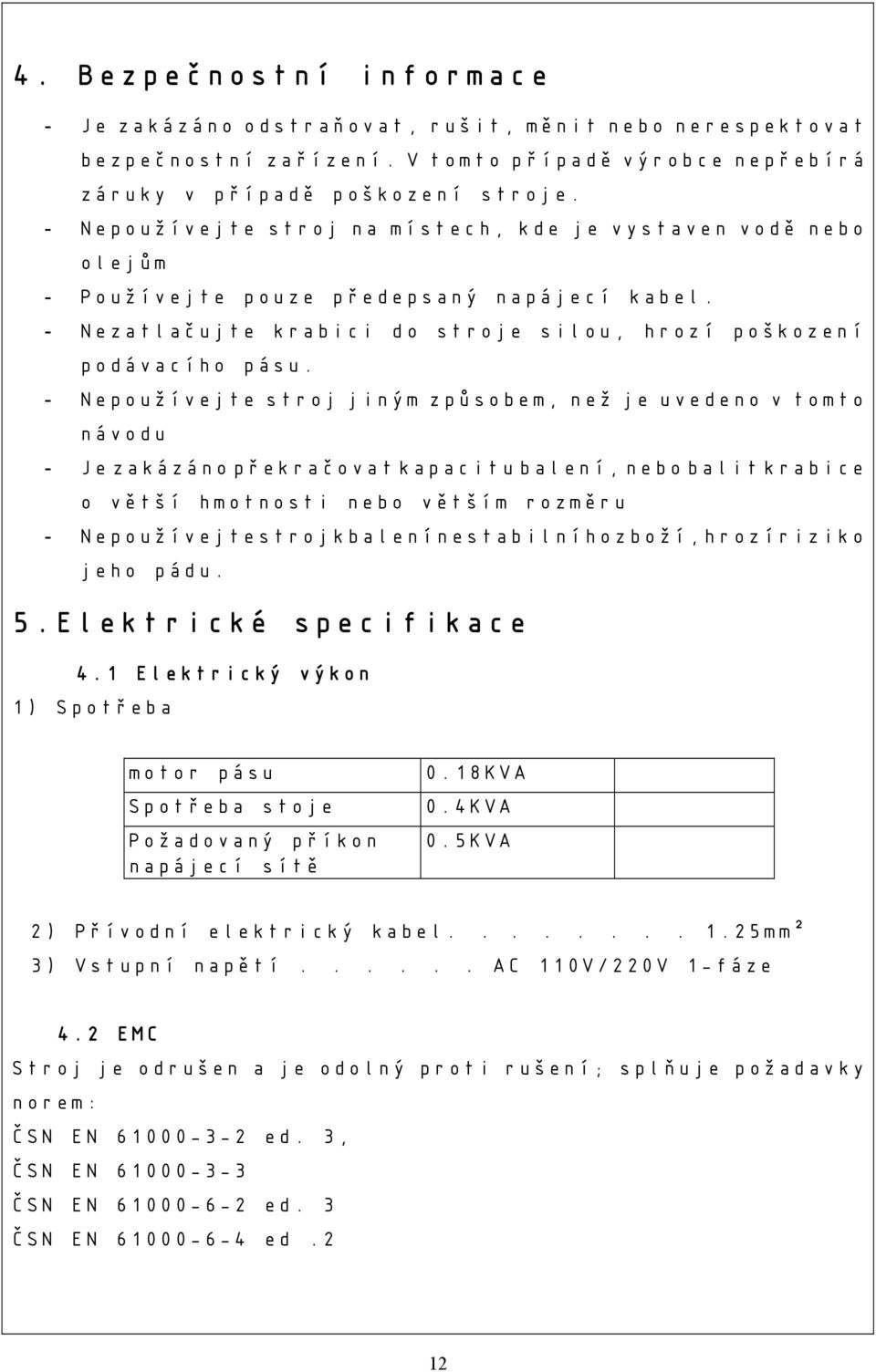

11 4. Bezpečnostní informace - Je zakázáno odstraňovat, rušit, měnit nebo nerespektovat bezpečnostní zařízení. V tomto případě výrobce nepřebírá záruky v případě poškození stroje. - Nepoužívejte stroj na místech, kde je vystaven vodě nebo olejům - Používejte pouze předepsaný napájecí kabel. - Nezatlačujte krabici do stroje silou, hrozí poškození podávacího pásu. - Nepoužívejte stroj jiným způsobem, než je uvedeno v tomto návodu - Je zakázáno překračovat kapacitu balení, nebo balit krabice o větší hmotnosti nebo větším rozměru - Nepoužívejte stroj k balení nestabilního zboží, hrozí riziko jeho pádu. 5.Elektrické specifikace 4. Elektrický výkon ) Spotřeba motor pásu Spotřeba stoje Požadovaný příkon napájecí sítě 0.8KVA 0.4KVA 0.5KVA 2) Přívodní elektrický kabel mm² 3) Vstupní napětí AC 0V/220V -fáze 4.2 EMC Stroj je odrušen a je odolný proti rušení; splňuje požadavky norem: ČSN EN ed. 3, ČSN EN ČSN EN ed. 3 ČSN EN ed.2 2

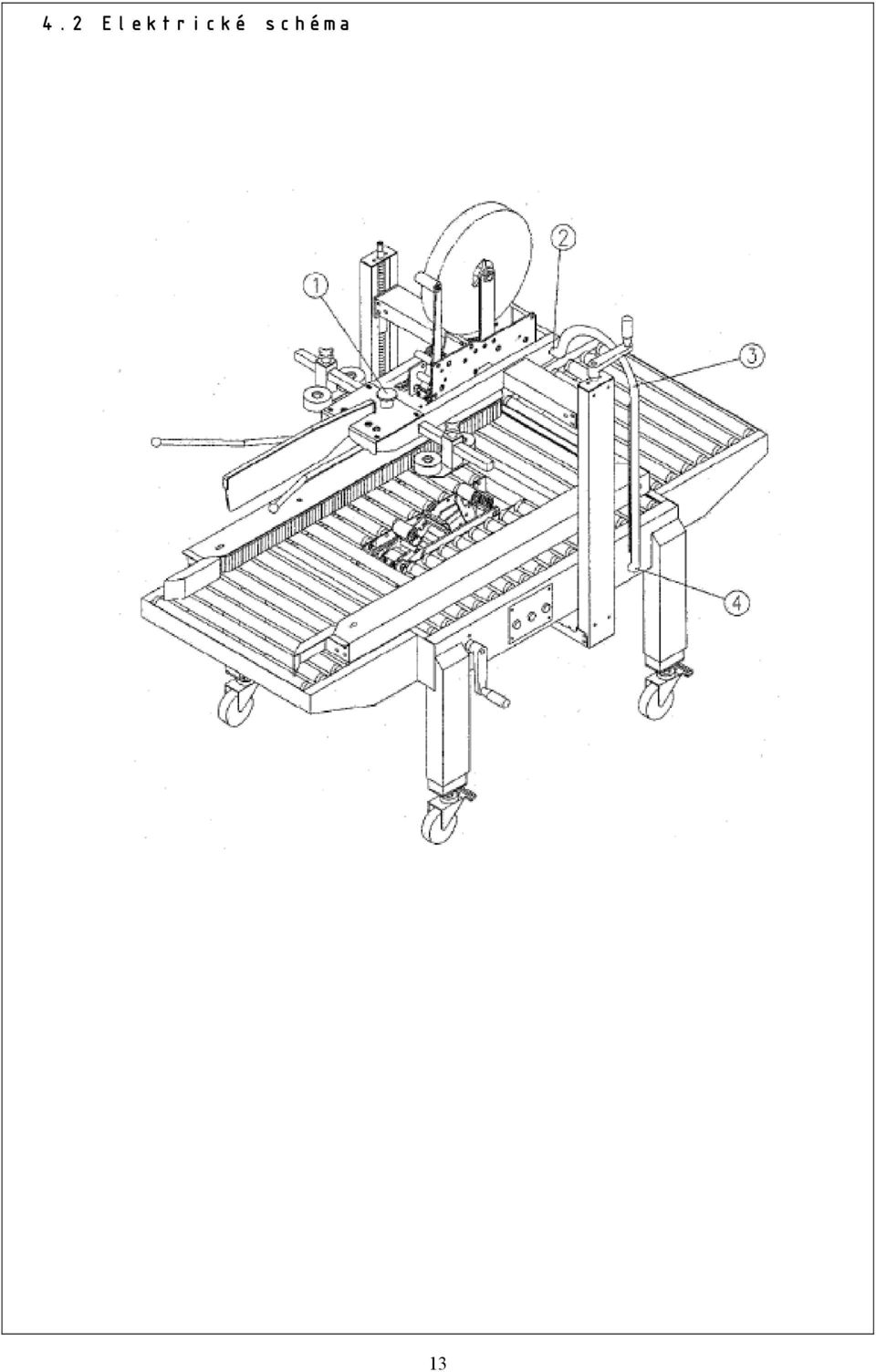

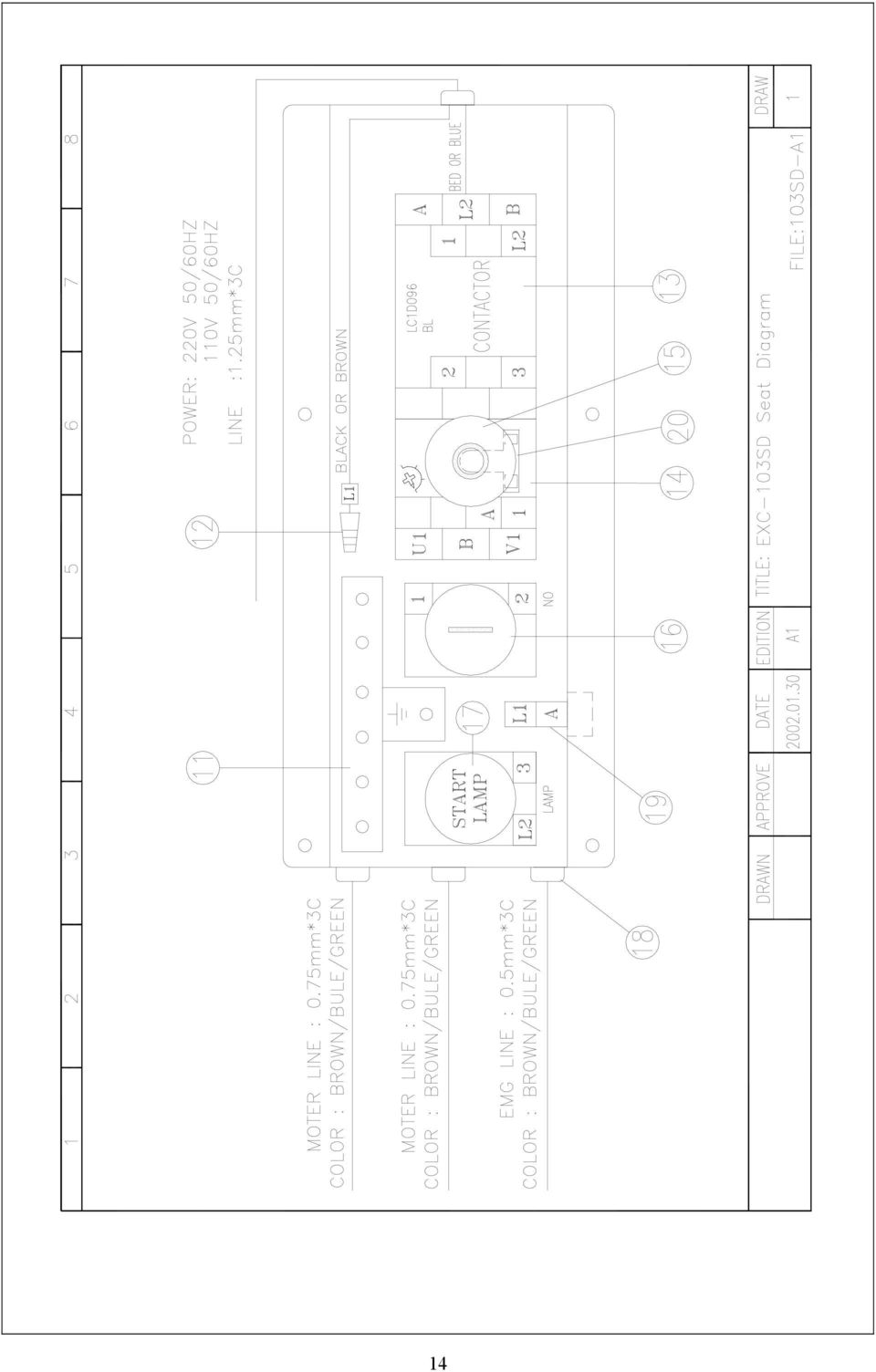

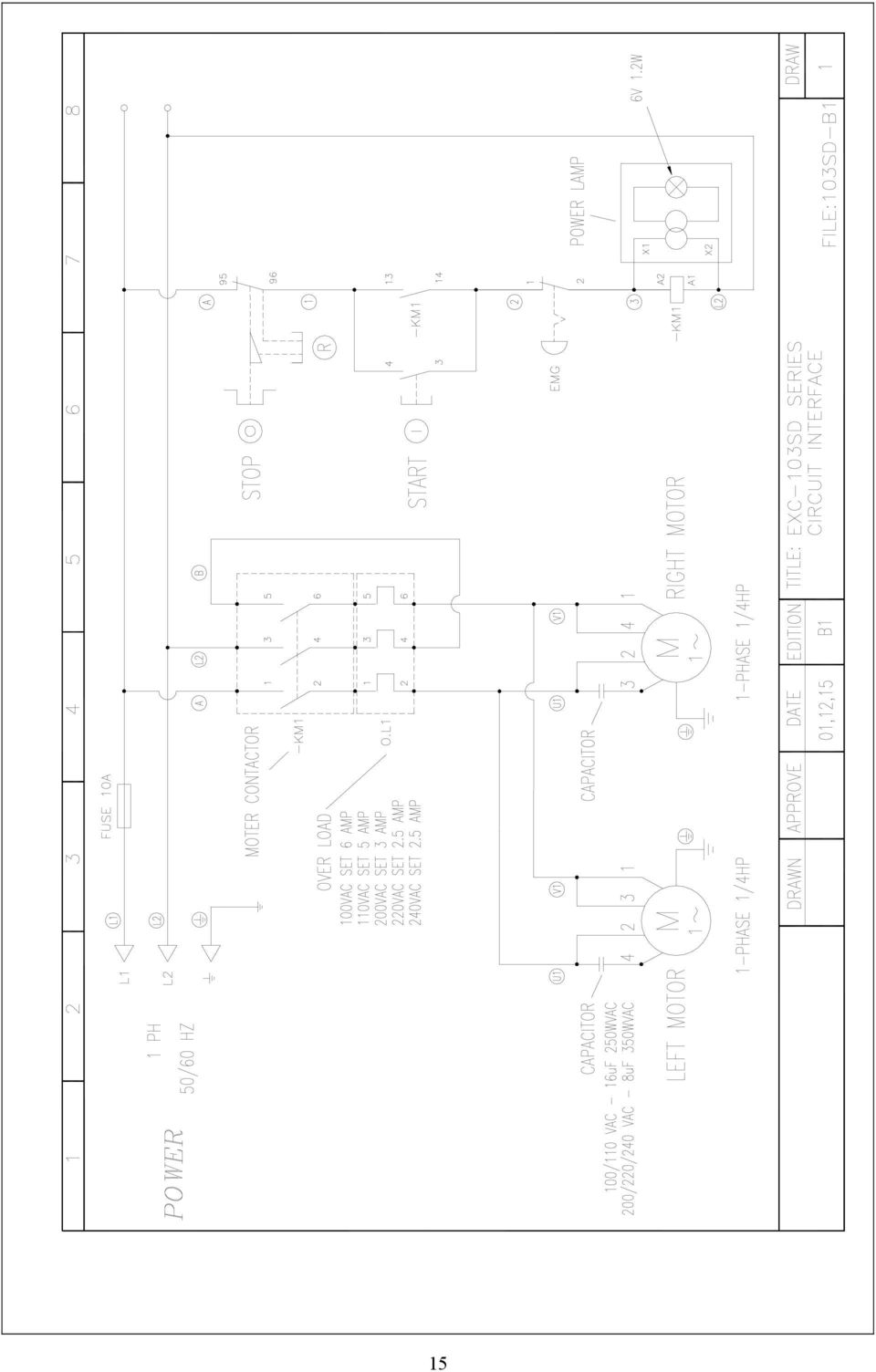

12 4.2 Elektrické schéma 3

13 4

14 5

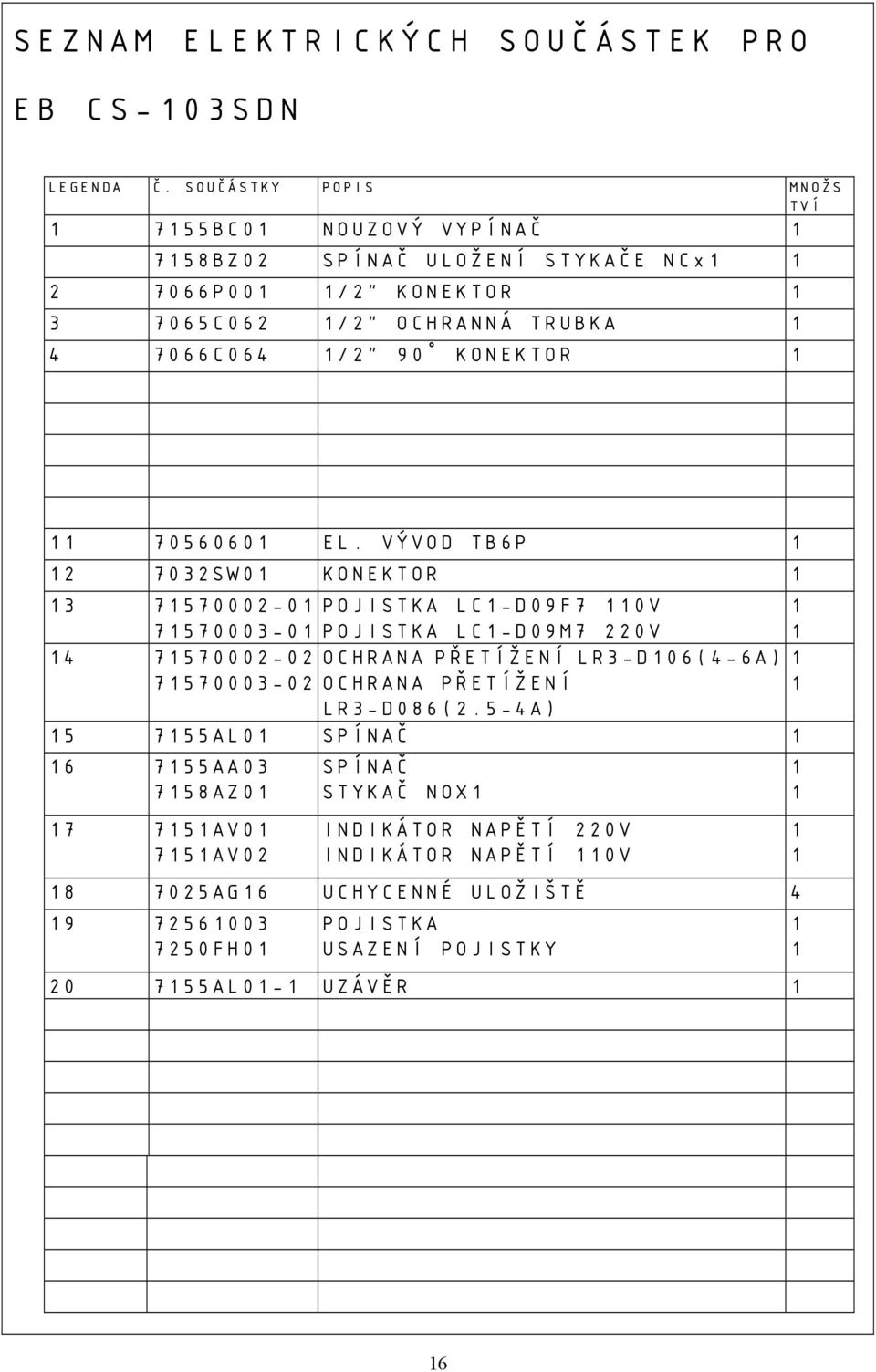

15 SEZNAM ELEKTRICKÝCH SOUČÁSTEK PRO EB CS-03SDN LEGENDA Č. SOUČÁSTKY POPIS MNOŽS TVÍ 755BC0 NOUZOVÝ VYPÍNAČ 758BZ02 SPÍNAČ ULOŽENÍ STYKAČE NCx P00 /2 KONEKTOR C062 /2 OCHRANNÁ TRUBKA C064 /2 90 KONEKTOR EL. VÝVOD TB6P SW0 KONEKTOR POJISTKA LC-D09F7 0V POJISTKA LC-D09M7 220V OCHRANA PŘETÍŽENÍ LR3-D06(4-6A) OCHRANA PŘETÍŽENÍ LR3-D086(2.5-4A) 5 755AL0 SPÍNAČ 6 755AA03 758AZ0 7 75AV0 75AV02 SPÍNAČ STYKAČ NOX INDIKÁTOR NAPĚTÍ 220V INDIKÁTOR NAPĚTÍ 0V AG6 UCHYCENNÉ ULOŽIŠTĚ FH0 POJISTKA USAZENÍ POJISTKY AL0- UZÁVĚR 6

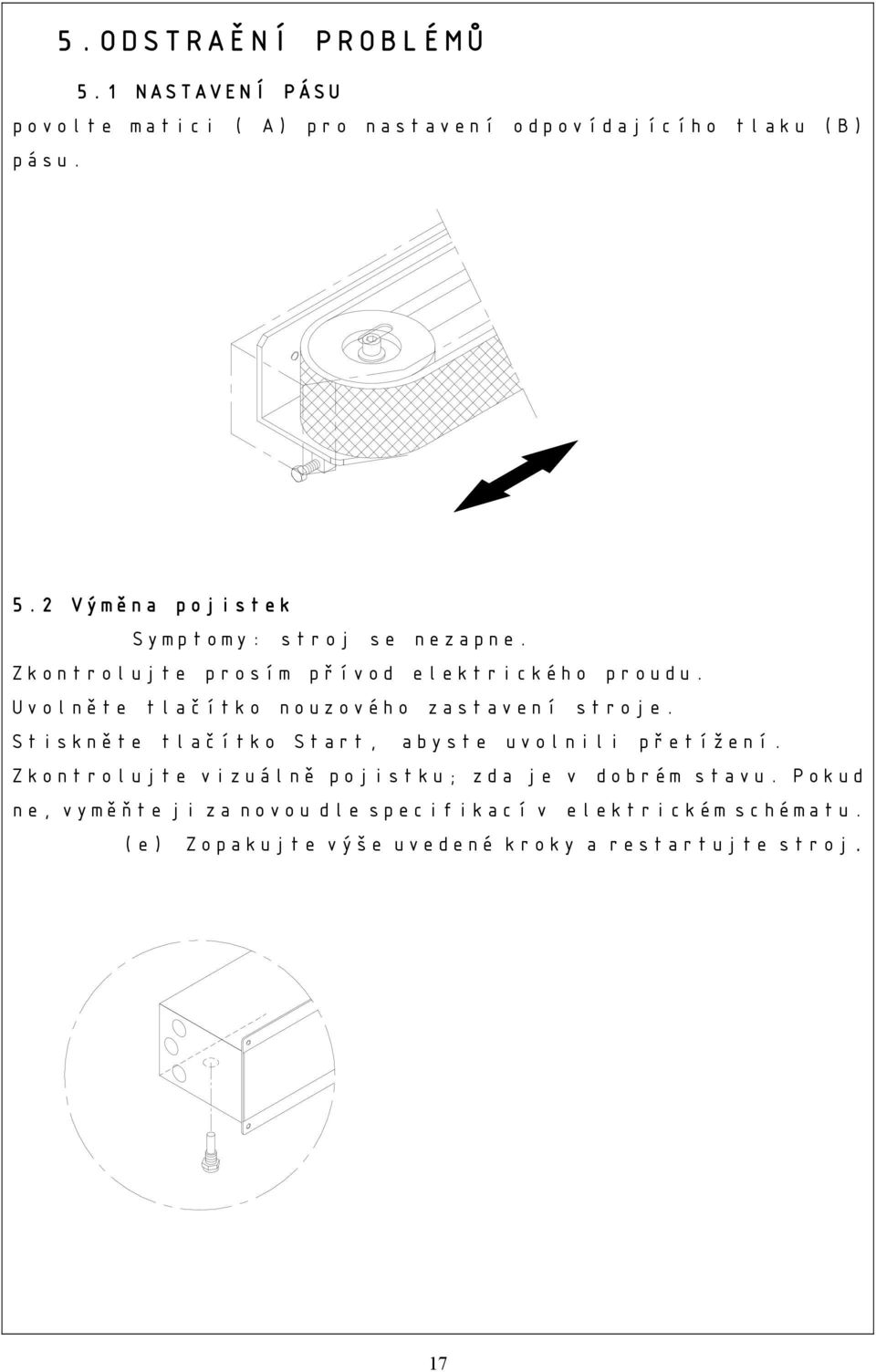

16 5.ODSTRAĚNÍ PROBLÉMŮ 5. NASTAVENÍ PÁSU povolte matici ( A) pro nastavení odpovídajícího tlaku (B) pásu. 5.2 Výměna pojistek Symptomy: stroj se nezapne. Zkontrolujte prosím přívod elektrického proudu. Uvolněte tlačítko nouzového zastavení stroje. Stiskněte tlačítko Start, abyste uvolnili přetížení. Zkontrolujte vizuálně pojistku; zda je v dobrém stavu. Pokud ne, vyměňte ji za novou dle specifikací v elektrickém schématu. (e) Zopakujte výše uvedené kroky a restartujte stroj. 7

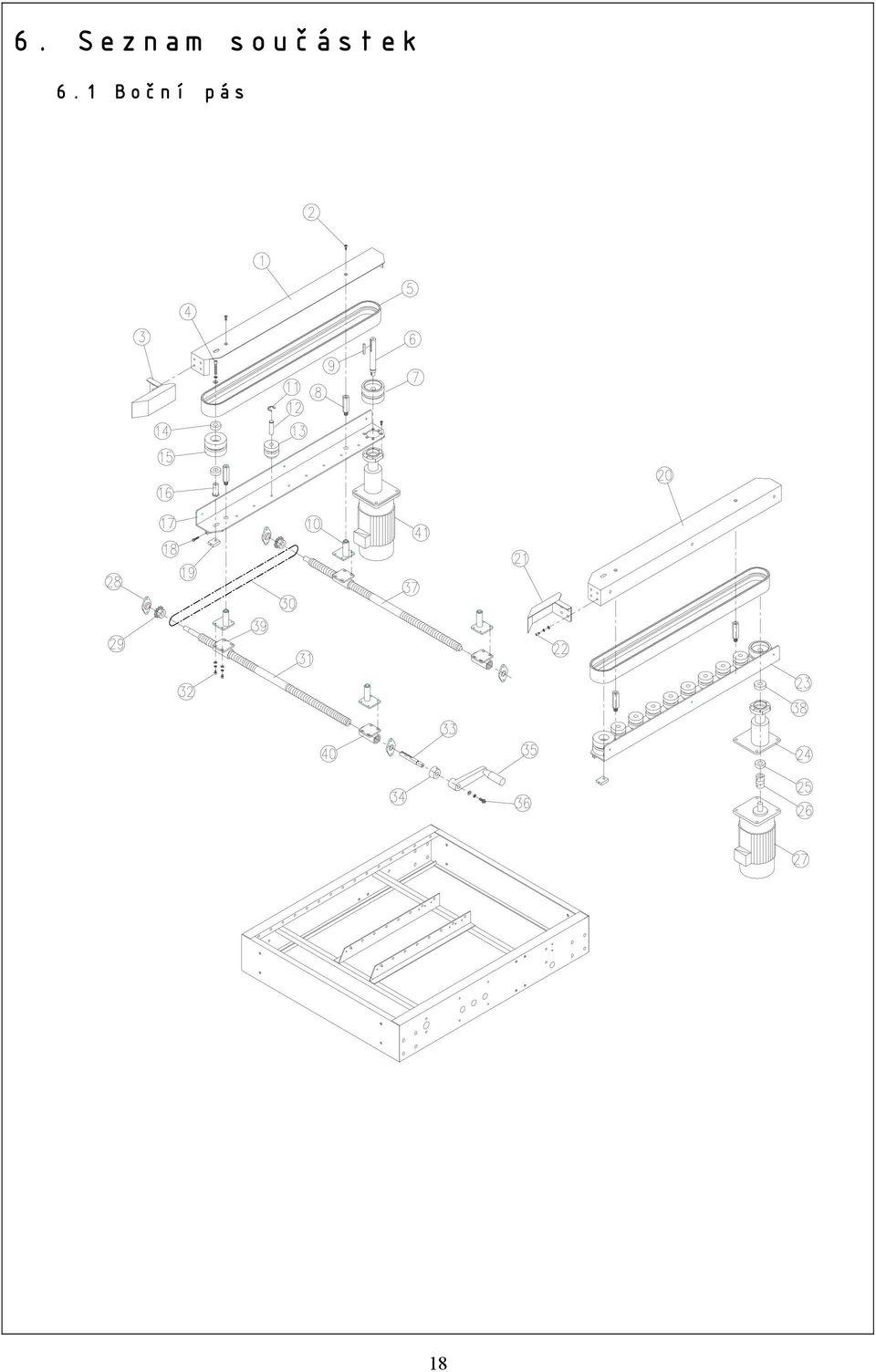

17 6. Seznam součástek 6. Boční pás 8

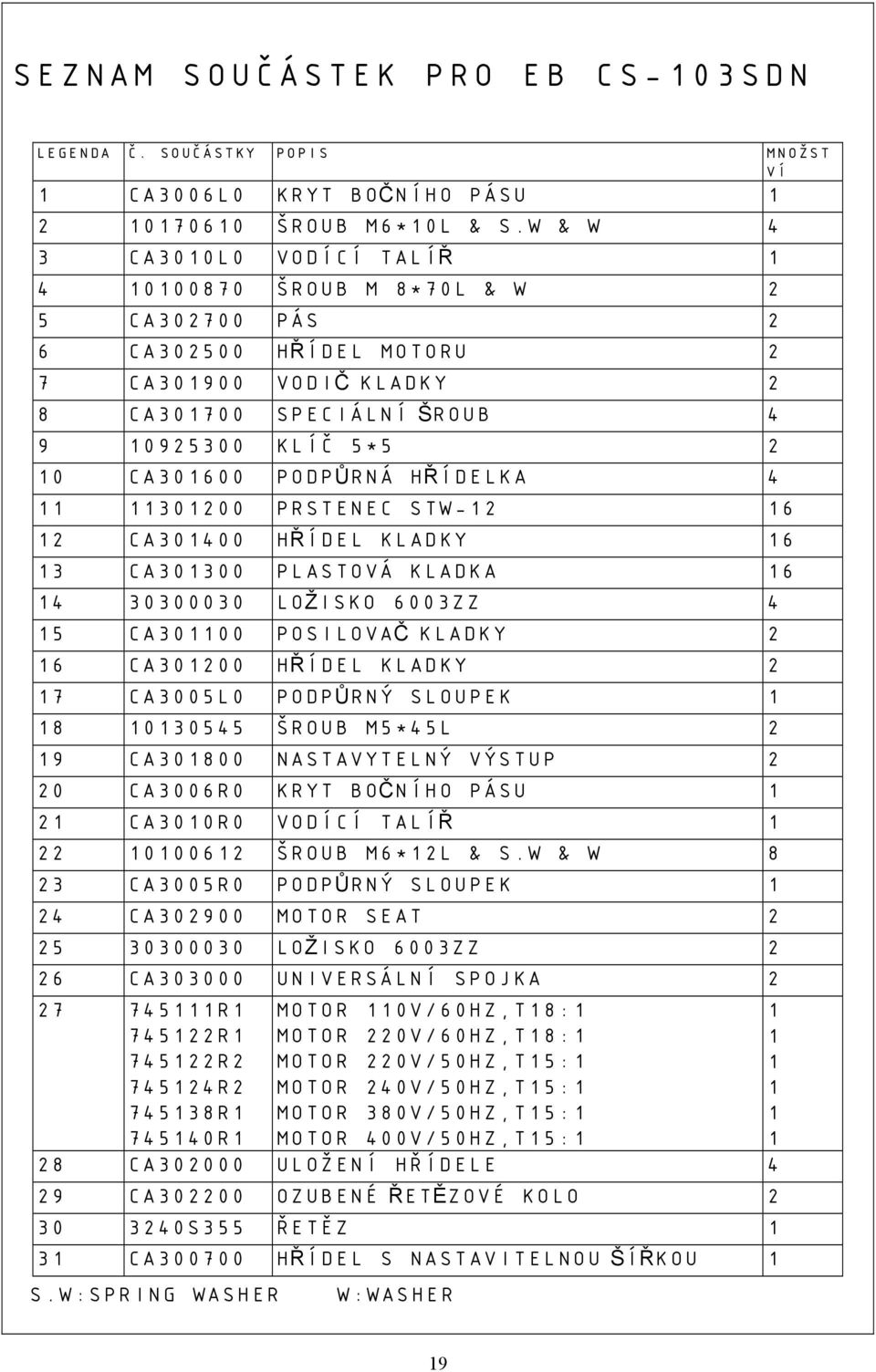

18 SEZNAM SOUČÁSTEK PRO EB CS-03SDN LEGENDA Č. SOUČÁSTKY POPIS MNOŽST VÍ CA3006L0 KRYT BOČNÍHO PÁSU ŠROUB M6*0L & S.W & W 4 3 CA300L0 VODÍCÍ TALÍŘ ŠROUB M 8*70L & W 2 5 CA PÁS 2 6 CA HŘÍDEL MOTORU 2 7 CA30900 VODIČ KLADKY 2 8 CA30700 SPECIÁLNÍ ŠROUB KLÍČ 5*5 2 0 CA30600 PODPŮRNÁ HŘÍDELKA PRSTENEC STW CA30400 HŘÍDEL KLADKY 6 3 CA30300 PLASTOVÁ KLADKA LOŽISKO 6003ZZ 4 5 CA3000 POSILOVAČ KLADKY 2 6 CA30200 HŘÍDEL KLADKY 2 7 CA3005L0 PODPŮRNÝ SLOUPEK ŠROUB M5*45L 2 9 CA30800 NASTAVYTELNÝ VÝSTUP 2 20 CA3006R0 KRYT BOČNÍHO PÁSU 2 CA300R0 VODÍCÍ TALÍŘ ŠROUB M6*2L & S.W & W 8 23 CA3005R0 PODPŮRNÝ SLOUPEK 24 CA MOTOR SEAT LOŽISKO 6003ZZ 2 26 CA UNIVERSÁLNÍ SPOJKA R 74522R 74522R R R 74540R MOTOR 0V/60HZ,T8: MOTOR 220V/60HZ,T8: MOTOR 220V/50HZ,T5: MOTOR 240V/50HZ,T5: MOTOR 380V/50HZ,T5: MOTOR 400V/50HZ,T5: 28 CA ULOŽENÍ HŘÍDELE 4 29 CA OZUBENÉ ŘETĚZOVÉ KOLO S355 ŘETĚZ 3 CA HŘÍDEL S NASTAVITELNOU ŠÍŘKOU S.W:SPRING WASHER W:WASHER 9

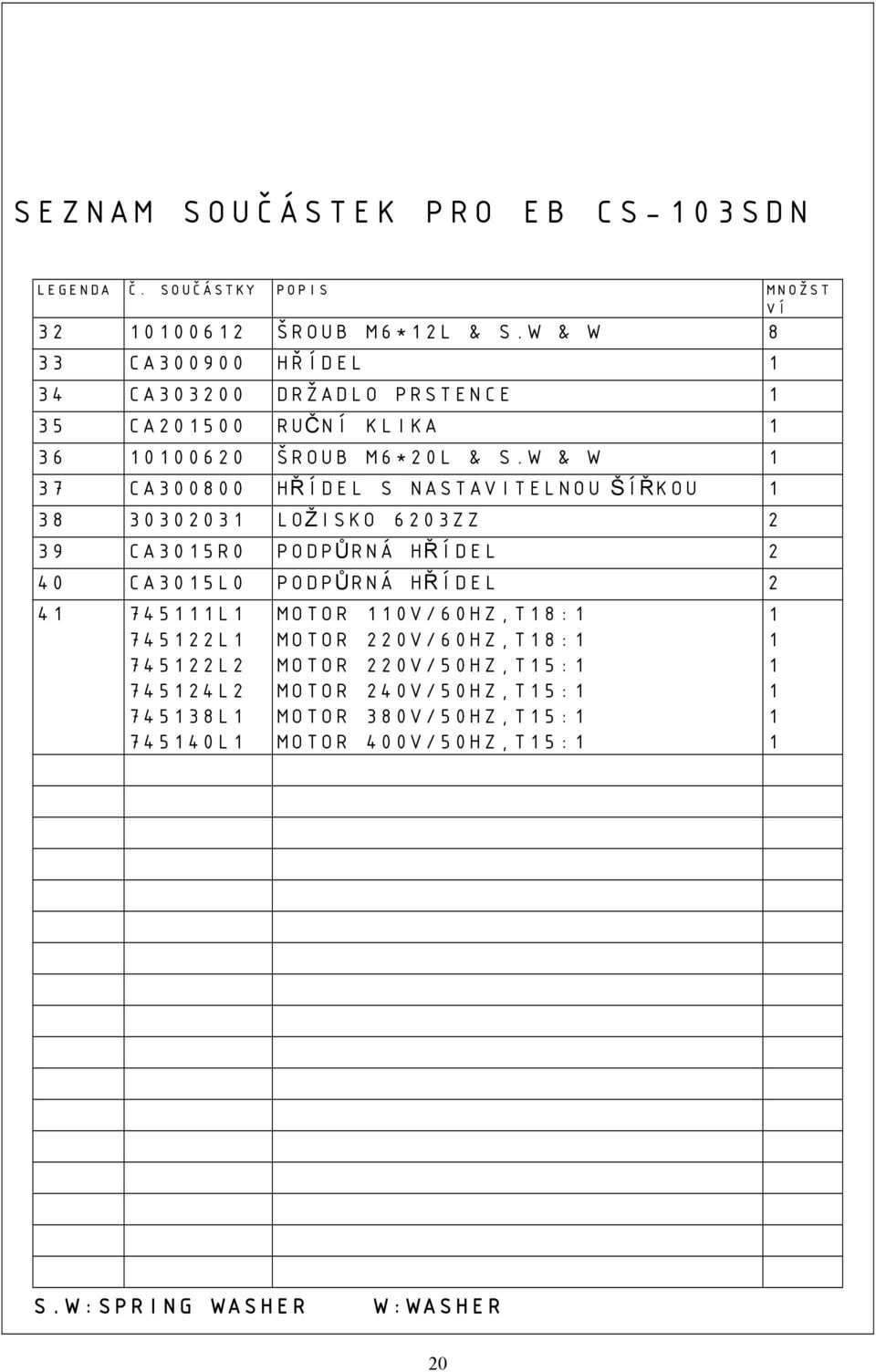

19 SEZNAM SOUČÁSTEK PRO EB CS-03SDN LEGENDA Č. SOUČÁSTKY POPIS MNOŽST VÍ ŠROUB M6*2L & S.W & W 8 33 CA HŘÍDEL 34 CA DRŽADLO PRSTENCE 35 CA20500 RUČNÍ KLIKA ŠROUB M6*20L & S.W & W 37 CA HŘÍDEL S NASTAVITELNOU ŠÍŘKOU LOŽISKO 6203ZZ 2 39 CA305R0 PODPŮRNÁ HŘÍDEL 2 40 CA305L0 PODPŮRNÁ HŘÍDEL L 74522L 74522L L L 74540L MOTOR 0V/60HZ,T8: MOTOR 220V/60HZ,T8: MOTOR 220V/50HZ,T5: MOTOR 240V/50HZ,T5: MOTOR 380V/50HZ,T5: MOTOR 400V/50HZ,T5: S.W:SPRING WASHER W:WASHER 20

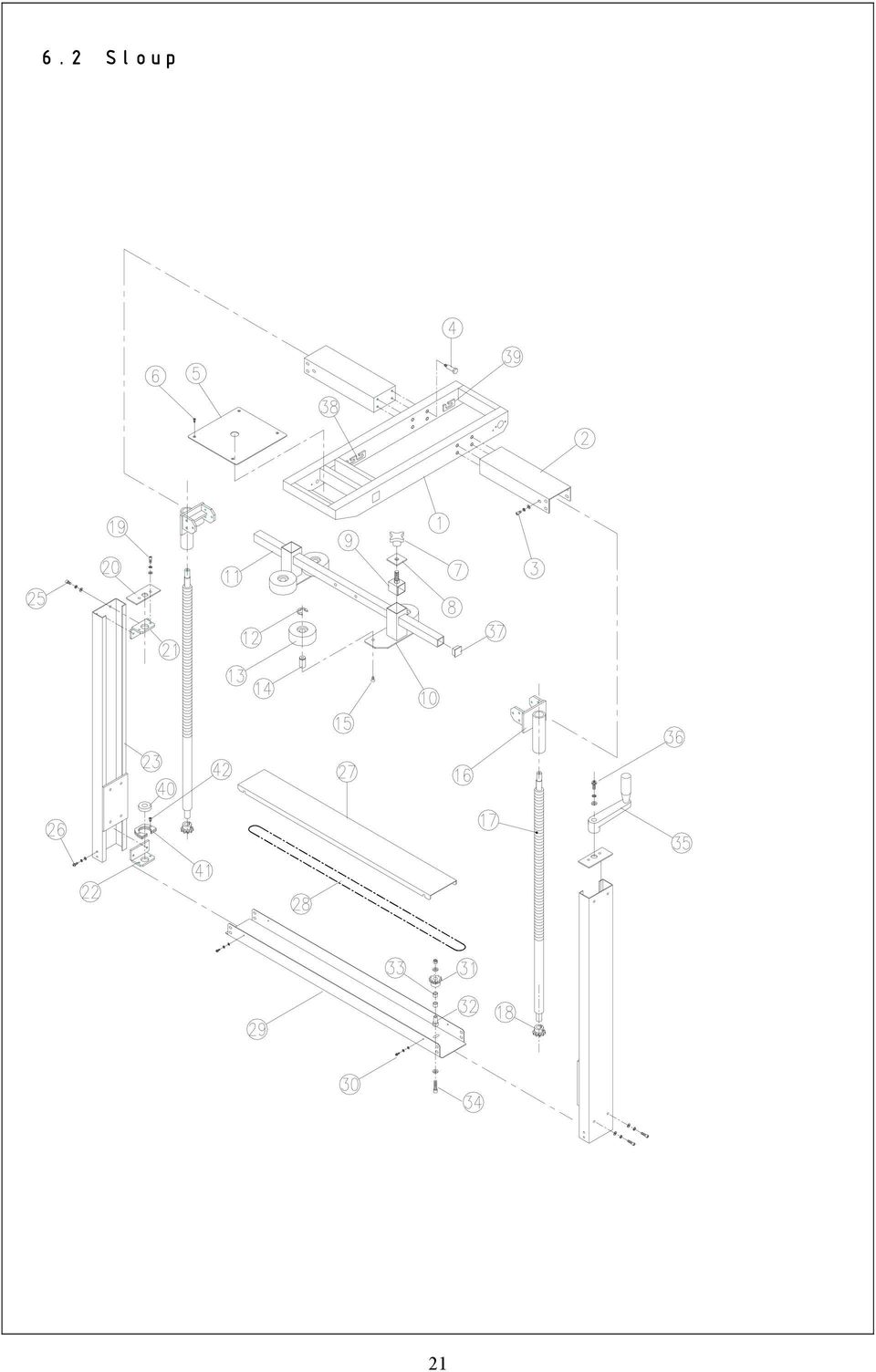

20 6.2 Sloup 2

21 SEZNAM SOUČÁSTEK PRO EB CS-03SDN LEGENDA Č. SOUČÁSTKY POPIS MNOŽST VÍ CA0000 PODPŮRNÝ SET PÁSKY 2 CA000 PODPŮRNÝ SET ŠROUB M6*2L & S.W & W 2 4 CA0500 IZOLACE 8 5 CA00400 KRYT TALÍŘE ŠROUB M4*6L 4 7 CA0600 KULOVÁ KLIKA 2 8 CA00900 UZAMYKATELNÁ KONZOLA 2 9 CA00800 ŠROUB KNOFLÍKOVÝ 2 0 CA00500 KOMPRESNÍ ÚLOŽIŠTĚ ROLOVAČE 2 CA0000 PODPŮRNÁ TYČ PRSTENEC STW CA00600 KOMPRESNÍ ROLOVAČ 4 4 CA00700 KOMPRESNÍ ROLOVACÍ HŘÍDEL ŠROUB M6*0L 4 6 CA PODPŮRNÁ HŘÍDEL 2 7 CA HŘÍDEL S NASTAVITELNOU VÝŠKOU 2 8 CA ŘETĚZOVÉ KOLO ŠROUB M6*2L & S.W & W 4 20 CA20040A KRYT TALÍŘE 2 2 CA KRYT TALÍŘE 2 22 CA KRYT TALÍŘE 2 23 CA2000A PODPĚRA ŠROUB M6*2L & S.W & W ŠROUB M6*2L & S.W & W 8 27 CA20200 TALÍŘ ŘETĚZU S356 ŘETĚZ 29 CA2000 KRYT ŘETĚZU ŠROUB M4*0L & S.W & W 4 3 CA20600 ŘETĚZOVÉ KOLO 32 CA20700 HŘÍDEL ŘETĚZOVÉHO KOLA 33 CT2200 VLOŽKA Ø0 x Ø2 x 0L ŠROUB M6*35L & S.W & NUT 35 CA20500 RUČNÍ KLIKA S.W:SPRING WASHER W:WASHER 22

22 SEZNAM SOUČÁSTEK PRO EB CS-03SDN LEGENDA PRAT NO. POPIS MNOŽST VÍ ŠROUB M8*6L & S.W & W GUMOVÁ ZÁSUVKA 2 38 CA00300 B-TALÍŘ 2 39 CA00200 A-TALÍŘ LOŽISKO 6202ZZ LOŽISKO SEAT ŠROUB M6*6L 4 S.W:SPRING WASHER W:WASHER 23

23 6.3 Tělo stroje 24

24 SEZNAM SOUČÁSTEK PRO EB CS-03SDN LEGENDA Č. SOUČÁSTKY POPIS MNOŽST VÍ CA3000A RÁM STROJE 2 CA NOHA STROJE ŠROUB M8*6L & S.W & W ŠROUB M0*6L & S.W & W 8 5 CA30040A SPONA 4 6 CA30030A NASTAVITELNÁ NOHA L50 KOLEČKO 4 8 CA40000 ÚLOŽIŠTĚ ROLOVAČE 2 9 CA VYPÍNAČ ŠROUB M5*0L ŠROUB M6*2L 2 6 CA0400 UCHYCENÉ ULOŽIŠTĚ 7 CA ROLOVAČ JEHLICE 26 9 CA ROLOVAČ(DLOUHÝ) 7 20 CA ROLOVAČ (KRÁTKÝ) 6 2 CA B-TALÍŘ 2 22 CA A-TALÍŘ ŠROUB M8*2L & S.W & W 8 S.W:SPRING WASHER W:WASHER 25
