1 4 1/2 MÍSTNÝ DIGITÁLNÍ MULTIMETR True RMS Model : DM-9027T

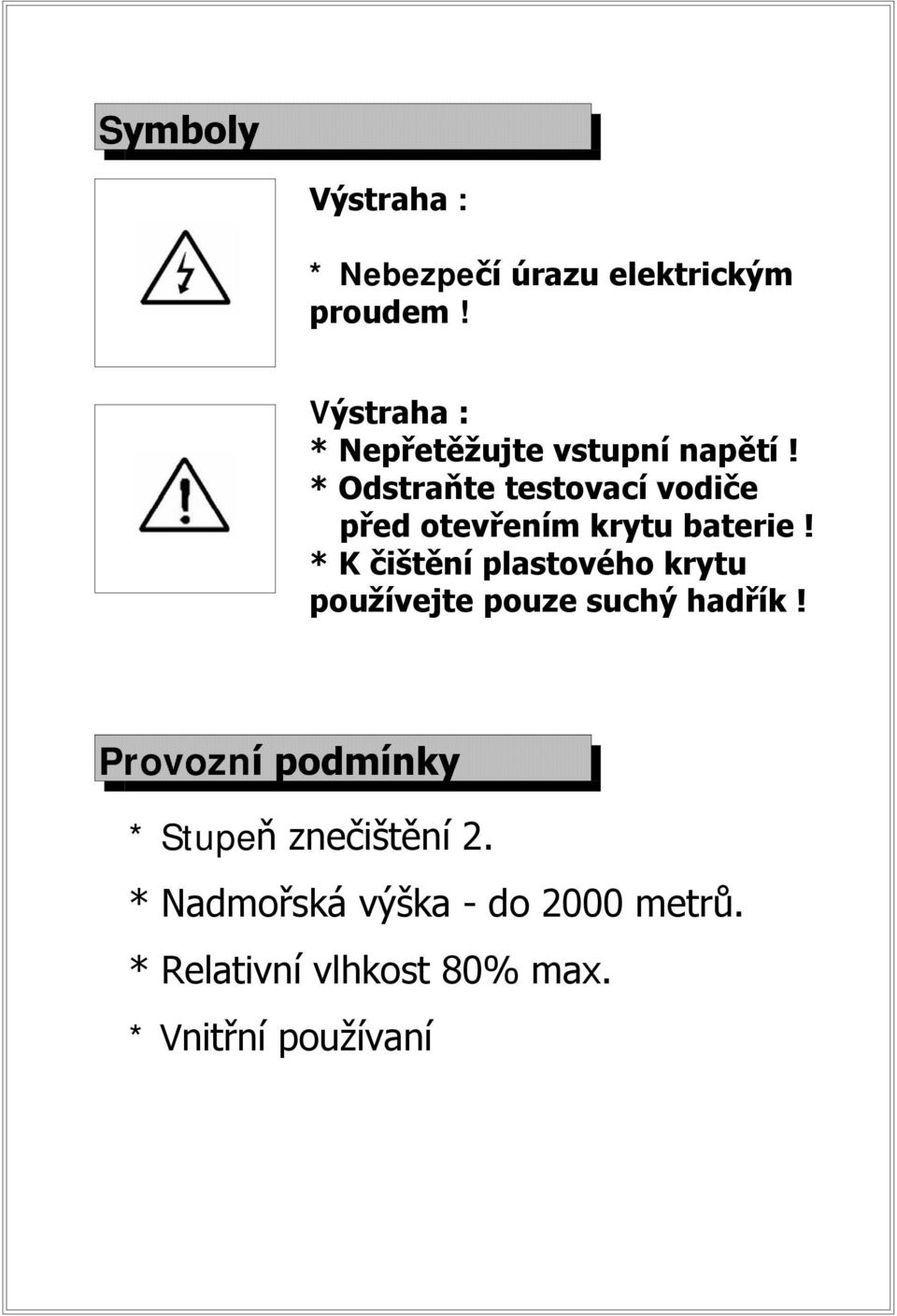

2 Symboly Výstraha : * Nebezpečí úrazu elektrickým proudem! Výstraha : * Nepřetěžujte vstupní napětí! * Odstraňte testovací vodiče před otevřením krytu baterie! * K čištění plastového krytu používejte pouze suchý hadřík! Provozní podmínky * Stupeň znečištění 2. * Nadmořská výška - do 2000 metrů. * Relativní vlhkost 80% max. * Vnitřní používaní

3 OBSAH 1. Vlastnosti Specifikace Základní specifikace Elektrické specifikace Přední panel Postup měření DCV, ACV, DCA, ACA, OHM, bzučák, diody, hfe Data hold Dodatek Údržba 6-1 Výměna baterií Výměna pojistky Čištění Volitelné příslušenství Ochranné pouzdro, HS Ostatní příslušenství & adaptéry....10

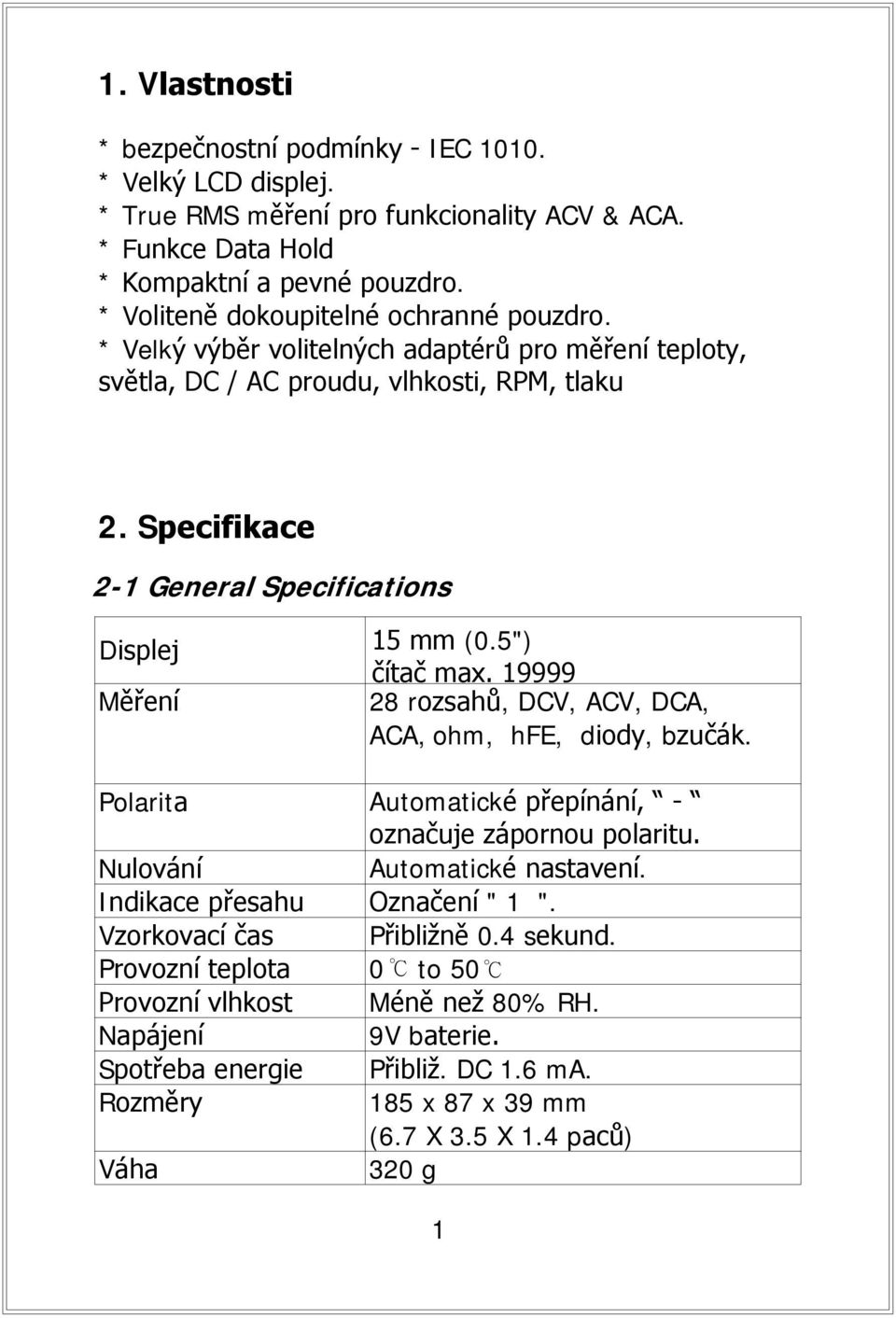

4 1. Vlastnosti * bezpečnostní podmínky - IEC * Velký LCD displej. * True RMS měření pro funkcionality ACV & ACA. * Funkce Data Hold * Kompaktní a pevné pouzdro. * Voliteně dokoupitelné ochranné pouzdro. * Velký výběr volitelných adaptérů pro měření teploty, světla, DC / AC proudu, vlhkosti, RPM, tlaku 2. Specifikace 2-1 General Specifications Displej 15 mm (0.5") čítač max Měření 28 rozsahů, DCV, ACV, DCA, ACA, ohm, hfe, diody, bzučák. Polarita Automatické přepínání, - označuje zápornou polaritu. Nulování Automatické nastavení. Indikace přesahu Označení " 1 ". Vzorkovací čas Přibližně 0.4 sekund. Provozní teplota 0 to 50 Provozní vlhkost Méně než 80% RH. Napájení 9V baterie. Spotřeba energie Přibliž. DC 1.6 ma. Rozměry 185 x 87 x 39 mm (6.7 X 3.5 X 1.4 paců) Váha 320 g 1

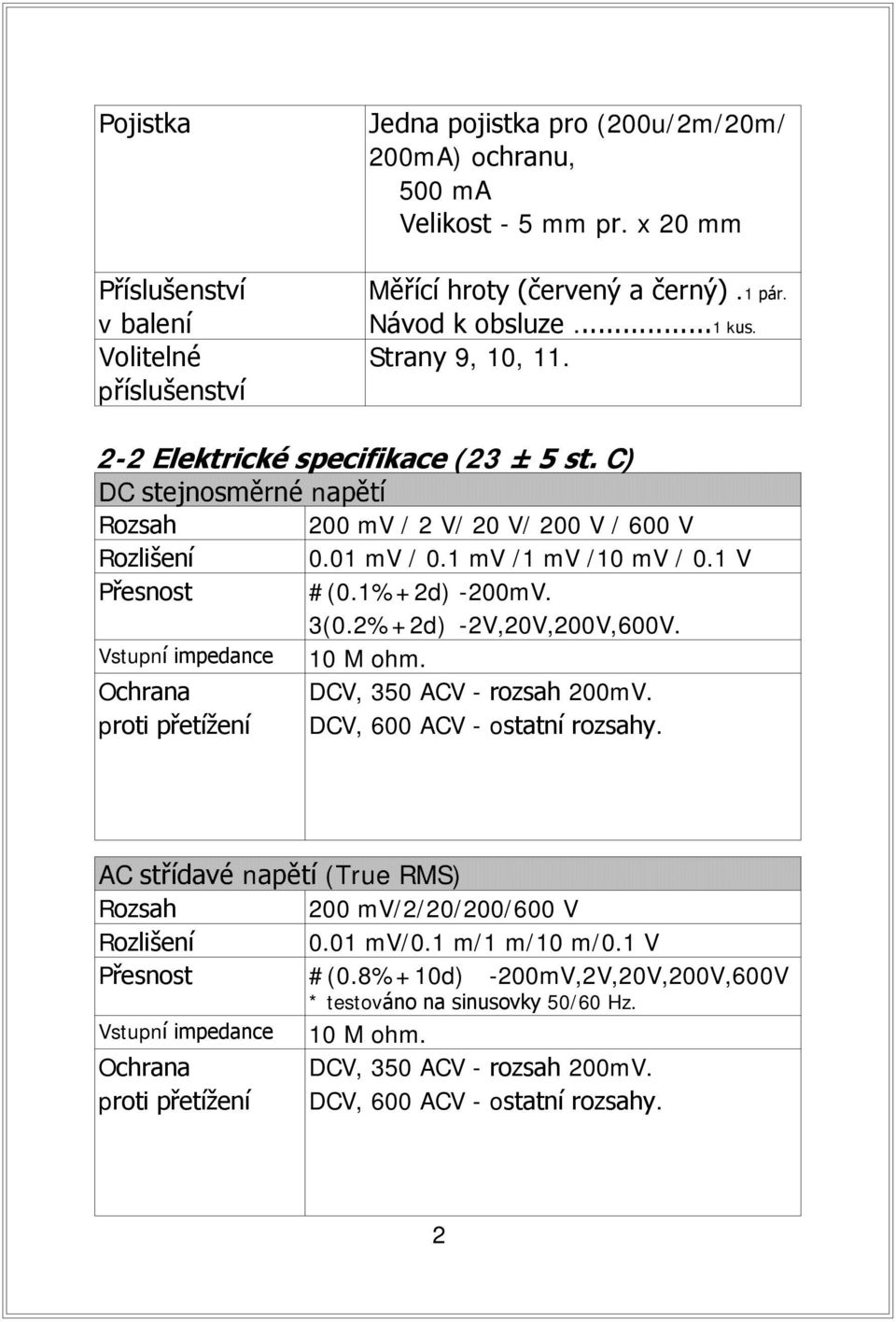

5 Pojistka Jedna pojistka pro (200u/2m/20m/ 200mA) ochranu, 500 ma Velikost - 5 mm pr. x 20 mm Příslušenství Měřící hroty (červený a černý).1 pár. v balení Návod k obsluze...1 kus. Volitelné Strany 9, 10, 11. příslušenství 2-2 Elektrické specifikace (23 ± 5 st. C) DC stejnosměrné napětí Rozsah 200 mv / 2 V/ 20 V/ 200 V / 600 V Rozlišení 0.01 mv / 0.1 mv /1 mv /10 mv / 0.1 V Přesnost #(0.1%+2d) -200mV. 3(0.2%+2d) -2V,20V,200V,600V. Vstupní impedance 10 M ohm. Ochrana DCV, 350 ACV - rozsah 200mV. proti přetížení DCV, 600 ACV - ostatní rozsahy. AC střídavé napětí (True RMS) Rozsah 200 mv/2/20/200/600 V Rozlišení 0.01 mv/0.1 m/1 m/10 m/0.1 V Přesnost #(0.8%+10d) -200mV,2V,20V,200V,600V * testováno na sinusovky 50/60 Hz. Vstupní impedance 10 M ohm. Ochrana DCV, 350 ACV - rozsah 200mV. proti přetížení DCV, 600 ACV - ostatní rozsahy. 2

6 DC stejnosměrný proud Rozsah 200u/2m/20m/200m/10A Rozlišení 10n/100n/1u/10u/1mA Přesnost #(0.5%+5d) -200uA,2mA,20mA #(0.8%+10d) -200mA #(2%+5d) -10A Ochrana 200u/2m/20m/200mA rozsah : proti přetížení 0.5A jištění 10 A rozsah : Max. 10A ( bez jištění ). AC střídavý proud (True RMS) Rozsah 200u/2m/20m/200m/10A Rozlišení 10n/100n/1u/10u/1mA Přesnost #(0.8%+10d) -200uA,2mA,20mA,200mA #(2%+10d) -10A * testováno na sinusovky 50/60 Hz. Ochrana 200u/2m/20m/200mA rozsah : proti přetížení 0.5A jištění 10 A rozsah : Max. 10A ( bez jištění ). Odpor Rozsah 200/2k/20k/200k/2M/20M ohm Rozlišení 0.01/0.1/1/10/100/1k ohm Přesnost #(0.5%+5d) -200 ohm #(0.3%+5d) -2k,20k,200k,2 M ohm #(0.8%+3d) -20 M ohm. Ochrana DCV, 350 ACV. proti přetížení Poznámka : DCV, ACV, DCA, ACA, ohm jsou testovány v prostředí RF, méně než 3 V / M a kmitočet méně než 30 MHz 3

7 Kontorla diod Rozsah Rozlišení Napětí v propustném směru (VF), dobrá / špatná. 0.1 mv. Tranzistor hfe hfe, NPN/PNP. Data hold K uchování měřených hodnot. Vodivost Zvuková signalizace se zapne, když je měřený odpor <250 ohm. 4

8 3. Přední panel Obr Displej 3-a Volt/OHM/Diody 3-2 Spínač/vypínač multimetru 3-b 200 ma proudový vstup 3-3 Tlačítko Data Hold 3-c 10 A proudový vstup 3-4 Přepínač funkcí 3-d Tranzistor hfe vstup 3-5 DCV stejnosměrný 3-6 ACV střídavý 3-7 ACA střídavý 3-8 DCA stejnosměrný 3-9 Odpor [ohm] 3-10 hfe - tranzistory 3-11 Baterie/kryt 5

9 4. Postup měření 4-1 DCV, ACV, DCA, ACA, OHM, bzučák vodivosti, diody, hf E Zapnutí multimetru provedete tlačítkem SPÍNAČ (3-2, obr. 1). Pak otočte PŘEPÍNAČEM FUNKCÍ do ZVOLENÉ polohy měření. Připojte testovací vodič do Vstupního terminálu - svorky podle následujících pokynů a Obr. 1 Výběr rozsahu/funkce Vstupní terminál DCV Funkce 3-5 DCV 3-a ACV 3-6 ACV 3-a DCA ( < 200 ma) 3-7 DCA 3-b DCA ( 200 ma) 3-7 DCA 3-c ACA ( < 200 ma) 3-8 ACA 3-b ACA ( 200 ma) 3-8 ACA 3-c OHM 3-9 ohm 3-a Bzučák vodivosti 3-9 ohm(bzučák) 3-a Dioda 3-9 ohm(dioda) 3-a hfe 3-10 hfe 3-d 4-2 Funkce Data hold V průběhu měření můžete použít tlačítko Data Hold (3-3, Obr. 1), které Vám umožní uchovávat měřená data. Pro ukončení režimu ukládání měřených veličin přesuňte přepínač do polohy vypnuto OFF 6

10 5. Dodatek Upozornění : * Nepřívádějte přetěžující napětí, proud na vstupní konektor! (1) Ujistěte se, že jsou baterie správně instalovány a umístěny (2) Před použitím tohoto měřícího přístroje, prostudujte pečlivě všechny pokyny, které jsou uvedeny v této příručce. (3) Před započetím používání přístroje vždy zkontrolujte správně vybraný rozsah/funkci měření. (4) Před zahájením měření zapojte červený měřící hrot do správné vstupní svorky. (5) Při změně rozsahu měření/funkce multimetru rozpojte testovací obvod. (6) Nepřekračujte maximální jmenovitý signál u všech rozsahů ke vstupnímu konektoru. (7) Při ukončení měření či při přerušení na nezbytně dlouhou dobu, přepínejte spínač multimetru vždy do polohy vypnuto - OFF. Vyjměte baterii, pokud není přístroj déle používán (8) Ujistěte se, že funkční tlačítko Data Hold je vypnuto v poloze OFF, pokud tuto funkci nechcete používat. 7

11 6. Údržba Upozornění : Odpojte měřící kabely před otevřením krytu baterie! Upozornění : * Nebezpečí úrazu elektrickým proudem! 6-1 Výměna baterie (1) Když se vlevém rohu dipleje objeví ikona baterie " ", znamená to, že baterie má méně než 6.1 V V, je potřeba vyměnit baterii. Je možno dokončit měření (2) Sundejte kryt baterie"(3-11, Obr. 1) a vyjměte baterie (3) Vyměňte 9V baterii a opět umístěte kryt zpět. 6-2 Výměna pojistky Pojistka : 500 ma, Vel. : pr. 5 mm x 20 mm (1) Multimetr je vybaven jednou pojistkou o velikosti pr. 5 mm x 20 mm/500 ma pojistka 200 ma, 20 ma, 2 ma, 200uA. Slouží k ochraně proti přetížení. Pokud zařízení není funkční, zkontrolujte nejdříve pojistku. 8

12 (2) Při výměně pojistky je nutno nejdříve otevřít kryt bateriíí a vyjmout je. (3) Vyměňte pojistku a dejte zpět baterii a kryt 6-3 Čištění Upozornění: Čištění - K čištění plastového pouzdra používejte pouze suchý hadřík! 7. Volitelné příslušenství a adaptéry 7-1 Holster, HS-01 Vysoce kvalitní gumové ochranné pouzdro. Obr. 2 9

13 7-2 Ostatní příslušenství Pouzdro CA-03 Teplota adaptéry DH-802C, DH-802F Měřící hroty, TL-02A Luxmetr adaptér LX-02 Anemometr adaptér AM-402 Vlhkost ataptér HA-701 Tachometr adaptér TA-601 Měkké poudro na přenášení. 185 x 90 x 60 mm. DMM adaptér k použití jako thermometr. DH-802C : model se stupni Celsia DH-802F : model se stupni Farhenheit Sensor : Typ K termočlánek, TP-01, součástí. Výstup : 0.1 mv DC / 0.1 st.c. Vysoce kvalitní a výkonné měřící hroty DMM adaptér k použití jako Luxmetr. 3 rozsahy, 2000/20000/50000 LUX. DMM adaptér k použití jako Anemometr (snímač proudění vzduchu.) Jednotky : m/s, km/h, ft/min., DMM adaptér k použití jako vlhkoměr. Rozsah : 10 % to 95 % RH. DMM adaptér k použití jako tachometr. 2 rozsahy ,000 RPM. 10

14 400 A AC/DCA DMM adaptér k použití jako DCA & Proudový ACA klešťový měřič. adaptér Rozsah : 200A, 400A. CA-501 Výstup :1 ACmV/1 ACA, 1 DCmV/1 DCA A AC/DCA DMM adaptér k použití jako DCA & Proudový ACA klešťový měřič. adaptér Rozsah : 200A, 2000A. CA-202 Výstup :1 ACmV/1 ACA, 1 DCmV/1 DCA. MINI ACA DMM adaptér k použití jako ACA Proudový klešťový měřič. adaptér Rozsah : 20A, 200A. CA-201 Výstup : 1 ACmV/1 ACA(200A), 10 ACmV/1 ACA(20A). 50 A proudový 50 A DCA/ACA odpor bočníku. bočník, ST-50 DMM k přesnému měření proudů speciálně nad 50 A. 11
