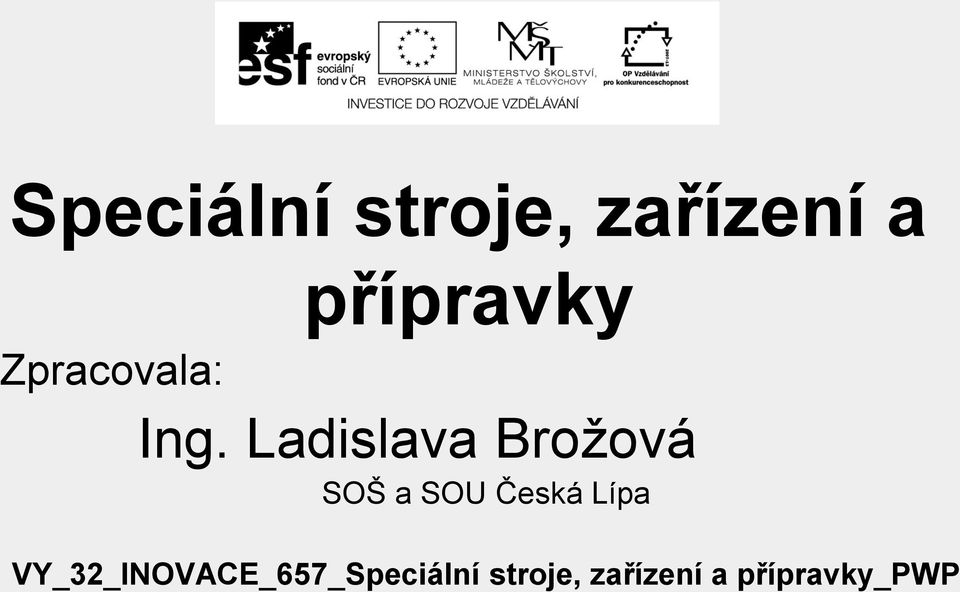

1 Speciální stroje, zařízení a Zpracovala: přípravky Ing. Ladislava Brožová SOŠ a SOU Česká Lípa VY_32_INOVACE_657_Speciální stroje, zařízení a přípravky_pwp

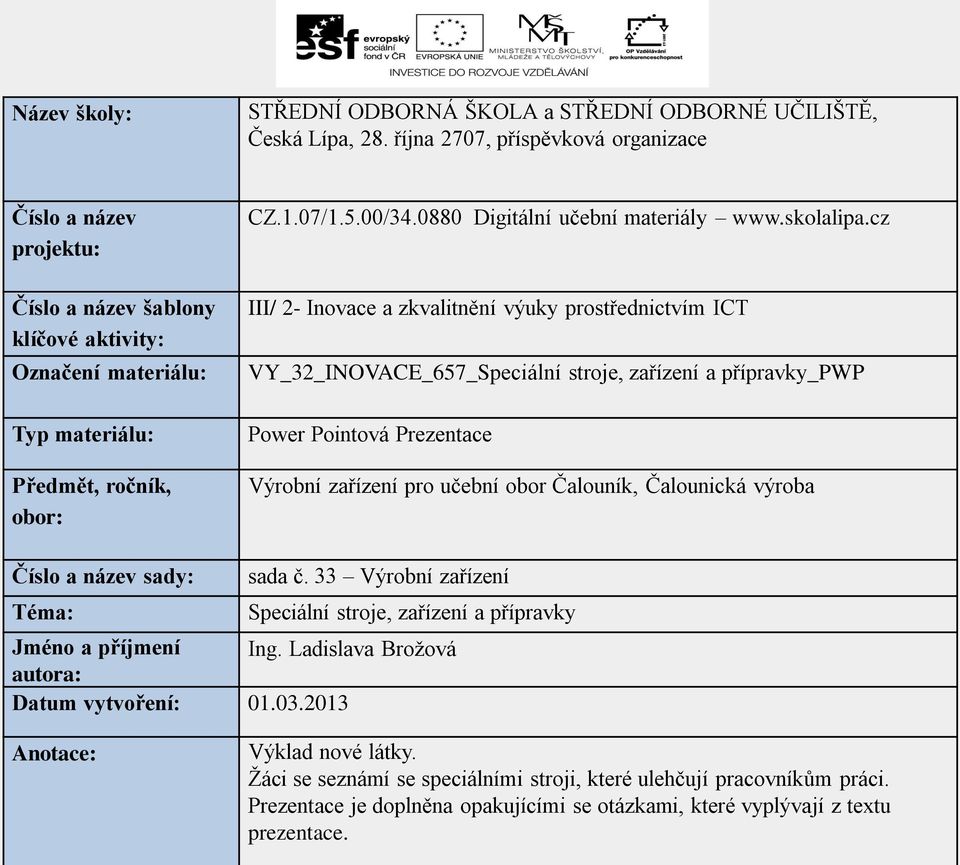

2 Název školy: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: CZ.1.07/1.5.00/ Digitální učební materiály III/ 2- Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_657_Speciální stroje, zařízení a přípravky_pwp Power Pointová Prezentace Výrobní zařízení pro učební obor Čalouník, Čalounická výroba Číslo a název sady: sada č. 33 Výrobní zařízení Téma: Speciální stroje, zařízení a přípravky Jméno a příjmení Ing. Ladislava Brožová autora: Datum vytvoření: Anotace: Výklad nové látky. Žáci se seznámí se speciálními stroji, které ulehčují pracovníkům práci. Prezentace je doplněna opakujícími se otázkami, které vyplývají z textu prezentace.

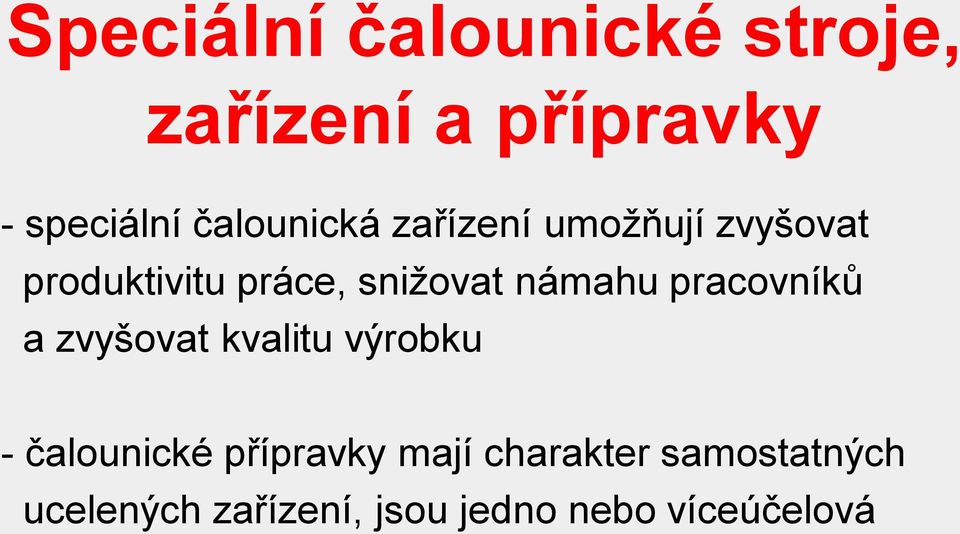

3 Speciální čalounické stroje, zařízení a přípravky - speciální čalounická zařízení umožňují zvyšovat produktivitu práce, snižovat námahu pracovníků a zvyšovat kvalitu výrobku - čalounické přípravky mají charakter samostatných ucelených zařízení, jsou jedno nebo víceúčelová

4 Obtahovače knoflíků - zařízení určené k výrobě čalounických knoflíků - knoflík se skládá ze tří dílů spodní z kovu nebo plastu vrchní z tvarovaného dílce z plechu kruhový dílec z potahové textilie, přírodní nebo syntetické usně

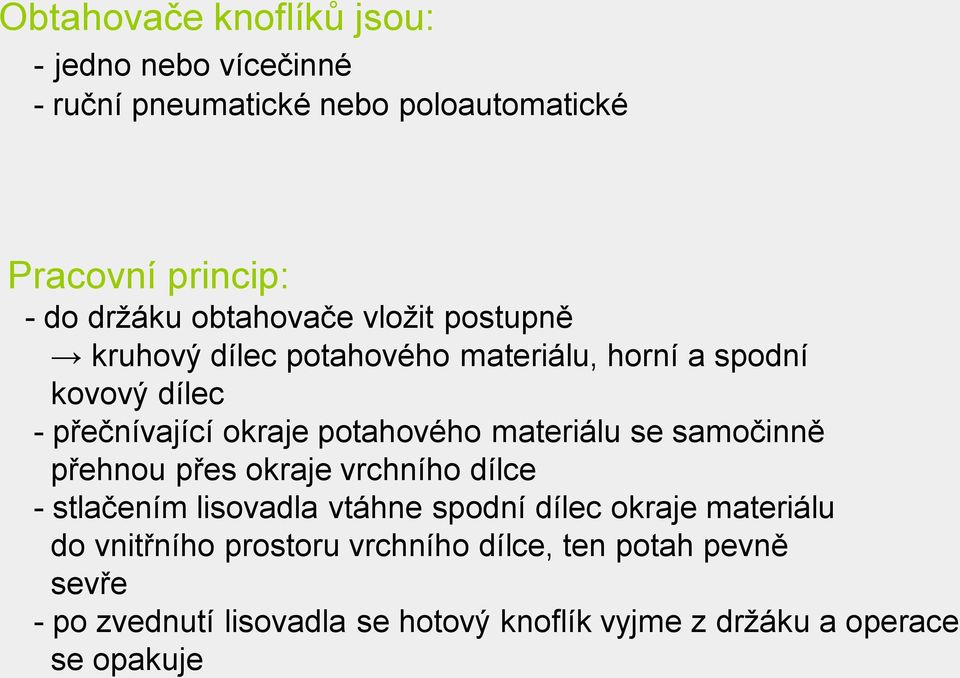

5 Obtahovače knoflíků jsou: - jedno nebo vícečinné - ruční pneumatické nebo poloautomatické Pracovní princip: - do držáku obtahovače vložit postupně kruhový dílec potahového materiálu, horní a spodní kovový dílec - přečnívající okraje potahového materiálu se samočinně přehnou přes okraje vrchního dílce - stlačením lisovadla vtáhne spodní dílec okraje materiálu do vnitřního prostoru vrchního dílce, ten potah pevně sevře - po zvednutí lisovadla se hotový knoflík vyjme z držáku a operace se opakuje

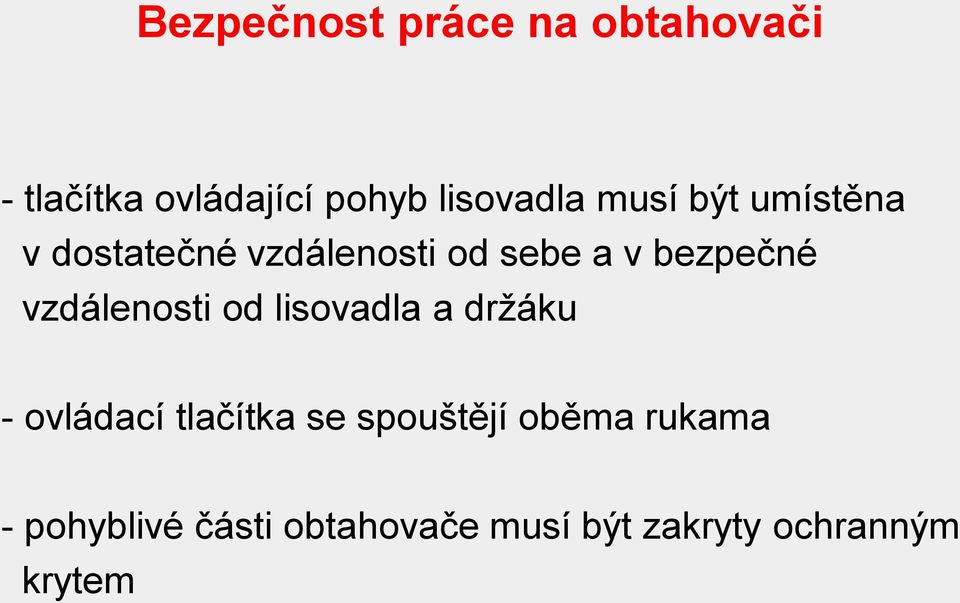

6 Bezpečnost práce na obtahovači - tlačítka ovládající pohyb lisovadla musí být umístěna v dostatečné vzdálenosti od sebe a v bezpečné vzdálenosti od lisovadla a držáku - ovládací tlačítka se spouštějí oběma rukama - pohyblivé části obtahovače musí být zakryty ochranným krytem

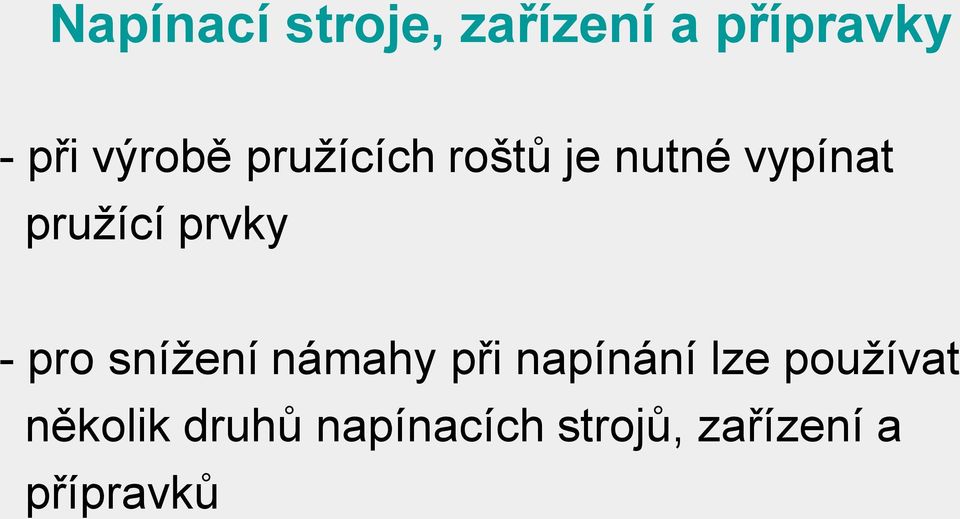

7 Napínací stroje, zařízení a přípravky - při výrobě pružících roštů je nutné vypínat pružící prvky - pro snížení námahy při napínání lze používat několik druhů napínacích strojů, zařízení a přípravků

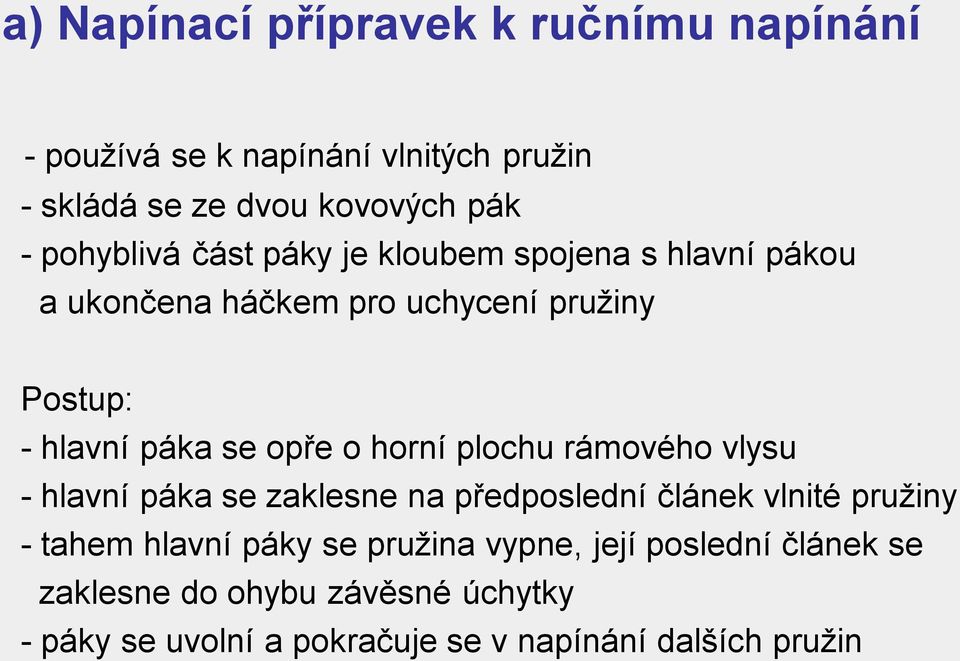

8 a) Napínací přípravek k ručnímu napínání - používá se k napínání vlnitých pružin - skládá se ze dvou kovových pák - pohyblivá část páky je kloubem spojena s hlavní pákou a ukončena háčkem pro uchycení pružiny Postup: - hlavní páka se opře o horní plochu rámového vlysu - hlavní páka se zaklesne na předposlední článek vlnité pružiny - tahem hlavní páky se pružina vypne, její poslední článek se zaklesne do ohybu závěsné úchytky - páky se uvolní a pokračuje se v napínání dalších pružin

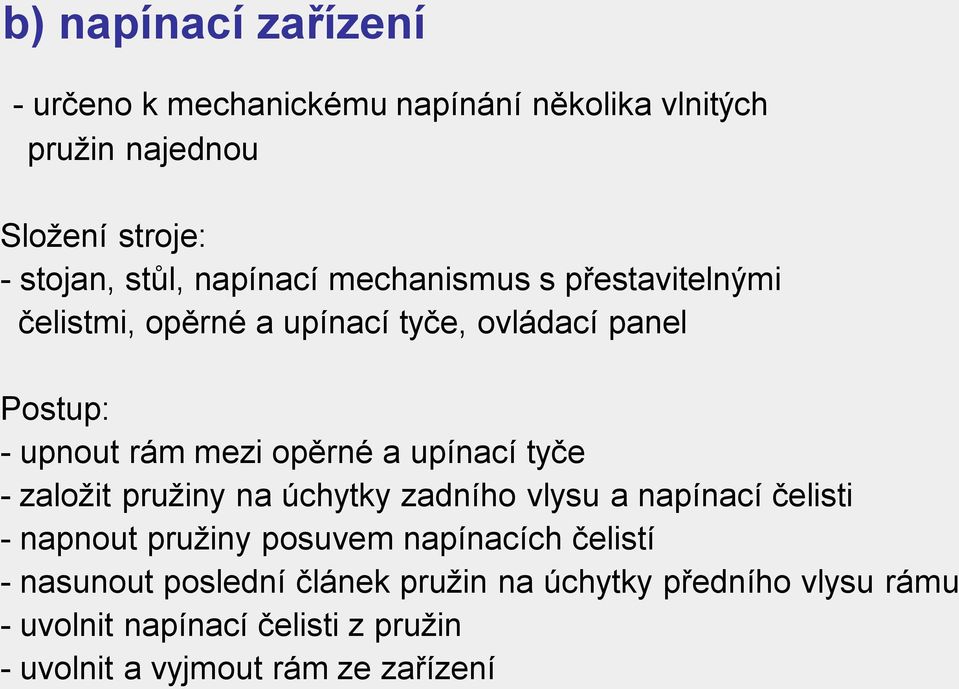

9 b) napínací zařízení - určeno k mechanickému napínání několika vlnitých pružin najednou Složení stroje: - stojan, stůl, napínací mechanismus s přestavitelnými čelistmi, opěrné a upínací tyče, ovládací panel Postup: - upnout rám mezi opěrné a upínací tyče - založit pružiny na úchytky zadního vlysu a napínací čelisti - napnout pružiny posuvem napínacích čelistí - nasunout poslední článek pružin na úchytky předního vlysu rámu - uvolnit napínací čelisti z pružin - uvolnit a vyjmout rám ze zařízení

10 c) napínací stroj - automaticky napíná pružiny a ohýbá úchytky Složení: - pevný rám, napínací mechanismus, dva příčníky s ohýbacími čelistmi - ohýbací čelisti jsou přestavitelné Postup: - uložit rám do stroje a upnout pneumatickou úpínkou - s upnutím rámu se vysunou nahoru napínací čelisti - pracovník uloží na čelisti vlnité pružiny a uvede je do pohybu - pružiny se automaticky vypnou, úchytky ohnou ohýbací čelisti a pevně uzavřou pružinu - rám se uvolní, vyjme ze stroje a cyklus se opakuje

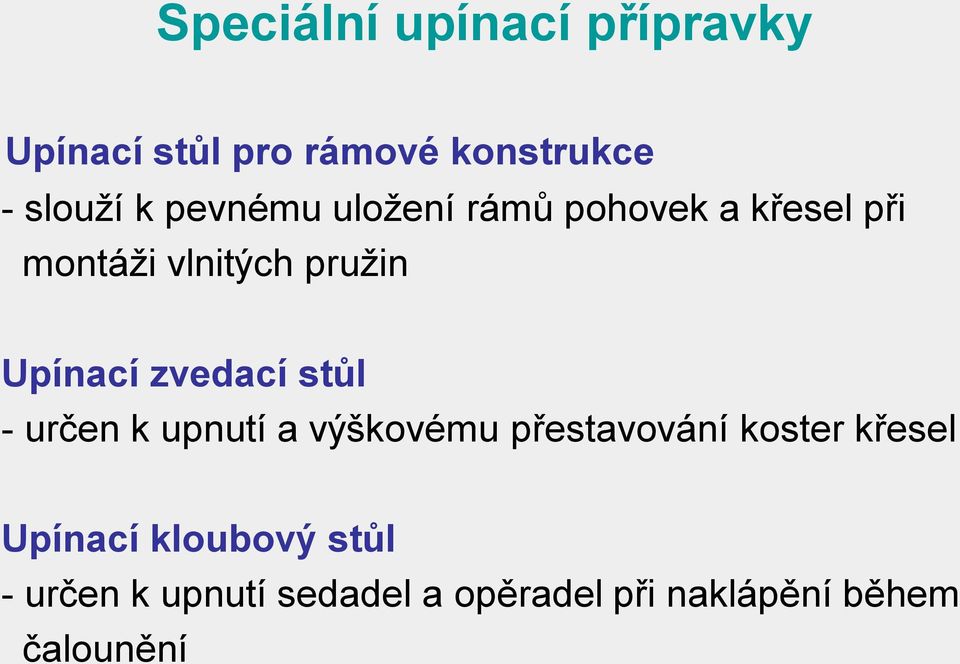

11 Speciální upínací přípravky Upínací stůl pro rámové konstrukce - slouží k pevnému uložení rámů pohovek a křesel při montáži vlnitých pružin Upínací zvedací stůl - určen k upnutí a výškovému přestavování koster křesel Upínací kloubový stůl - určen k upnutí sedadel a opěradel při naklápění během čalounění

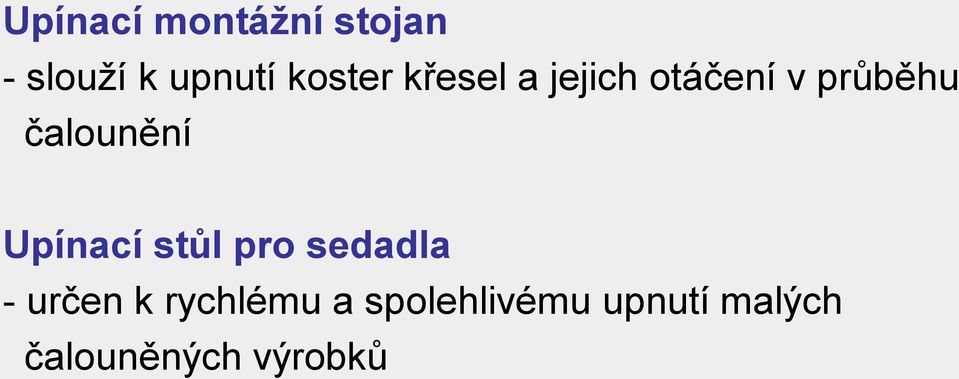

12 Upínací montážní stojan - slouží k upnutí koster křesel a jejich otáčení v průběhu čalounění Upínací stůl pro sedadla - určen k rychlému a spolehlivému upnutí malých čalouněných výrobků

13 Adresný pásový dopravník pro šicí dílny - slouží pro dopravu a rozdělování nastříhaných potahových dílců z mezioperačního skladu k jednotlivým pracovištím v šicí dílně - zpětně odsouvá ušité potahy do skladu - nahrazuje náročnou ruční práci

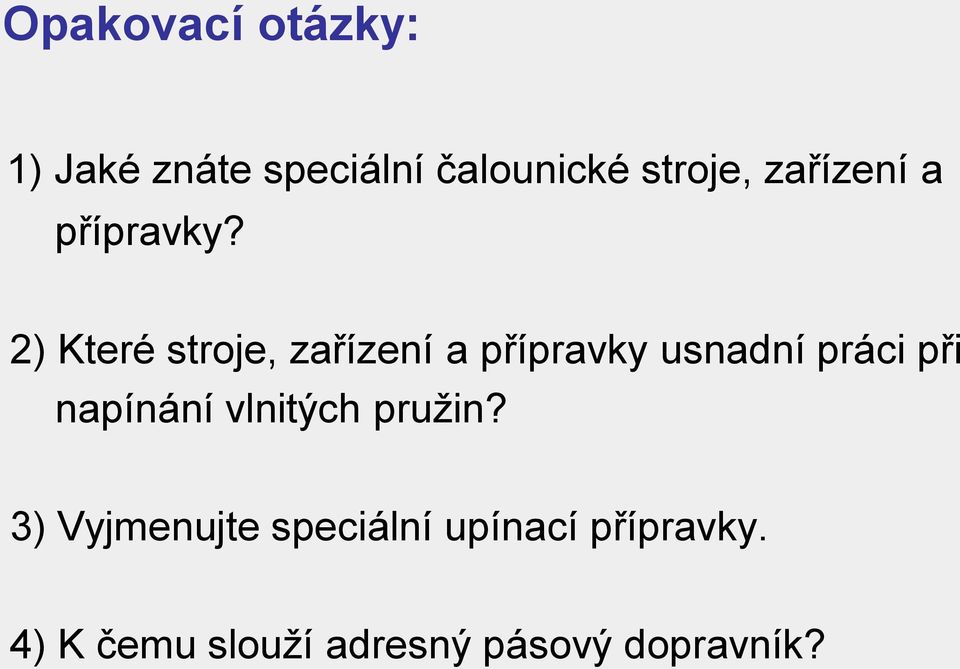

14 Opakovací otázky: 1) Jaké znáte speciální čalounické stroje, zařízení a přípravky? 2) Které stroje, zařízení a přípravky usnadní práci při napínání vlnitých pružin? 3) Vyjmenujte speciální upínací přípravky. 4) K čemu slouží adresný pásový dopravník?

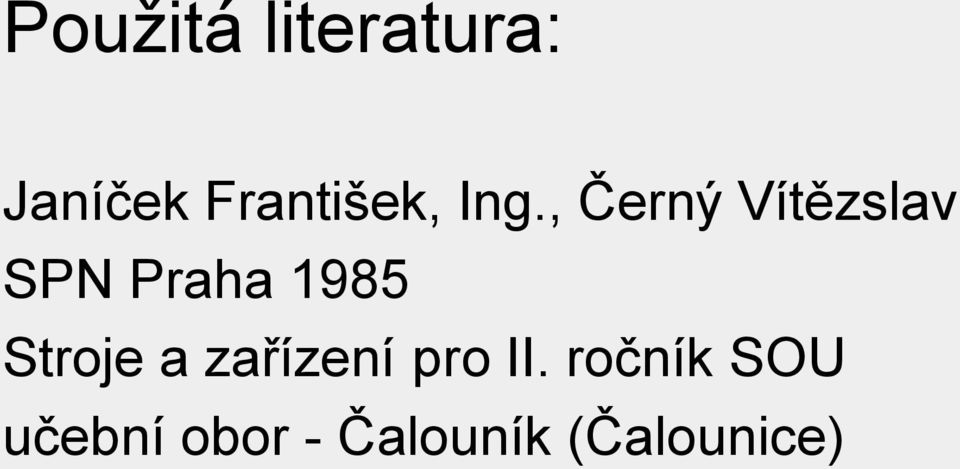

15 Použitá literatura: Janíček František, Ing., Černý Vítězslav SPN Praha 1985 Stroje a zařízení pro II. ročník SOU učební obor - Čalouník (Čalounice)
