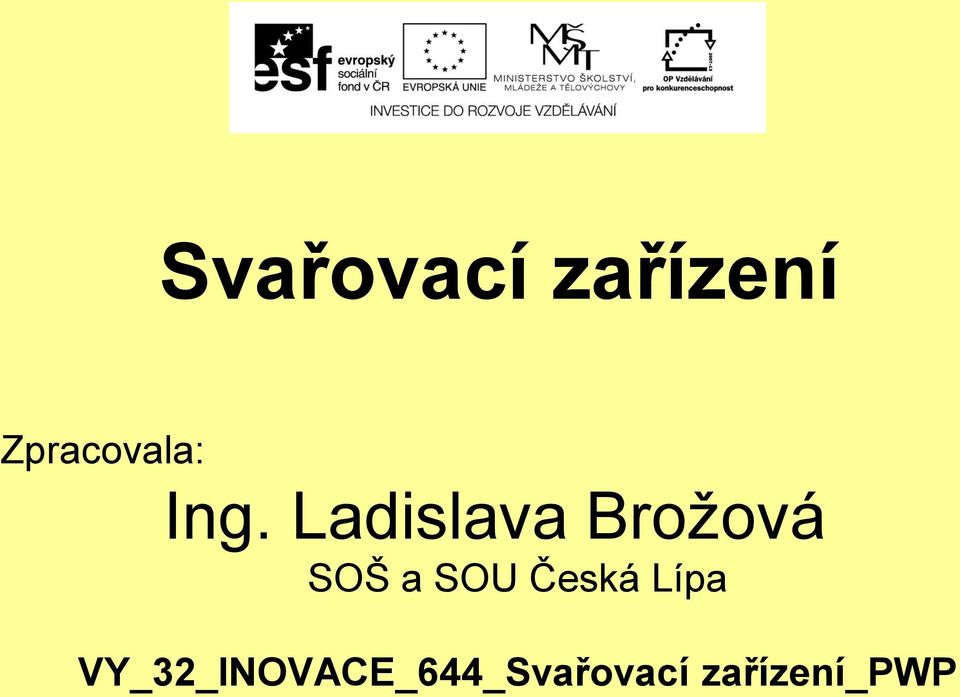

Svařovací zařízení. Ing. Ladislava Brožová SOŠ a SOU Česká Lípa. Zpracovala: VY_32_INOVACE_644_Svařovací zařízení_pwp

Transkript

1 Svařovací zařízení Zpracovala: Ing. Ladislava Brožová SOŠ a SOU Česká Lípa VY_32_INOVACE_644_Svařovací zařízení_pwp

2 Název školy: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: CZ.1.07/1.5.00/ Digitální učební materiály III/ 2- Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_644_Svařovací zařízení_pwp Power Pointová Prezentace Výrobní zařízení pro učební obor Čalouník, Čalounická výroba Číslo a název sady: sada č. 33 Výrobní zařízení Téma: Svařovací zařízení Jméno a příjmení Ing. Ladislava Brožová autora: Datum vytvoření: Anotace: Výklad nové látky. Žáci se seznámí, že spojovat lze některé čalounické materiály i svařováním. Během prezentace učitel upozorňuje na důležitá fakta. Prezentace je doplněna opakovacími otázkami.

3 Svařovací zařízení - svařováním se spojují termoplastické materiály

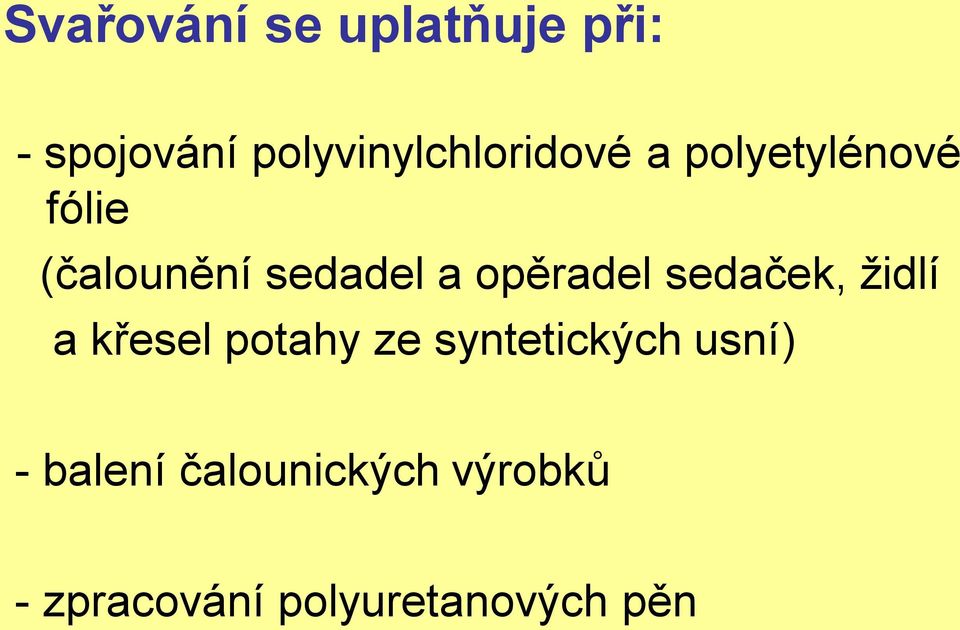

4 Svařování se uplatňuje při: - spojování polyvinylchloridové a polyetylénové fólie (čalounění sedadel a opěradel sedaček, židlí a křesel potahy ze syntetických usní) - balení čalounických výrobků - zpracování polyuretanových pěn

5 Svařovací zařízení na odpad PUR pěny - zařízení určeno ke spojování deskových odřezků PUR pěn teplem - teplo se přivádí do míst vzájemného spojení - boční povrchové stěny se teplem nataví, natavené plochy se k sobě přitlačí - pěna v tekutém stavu se vzájemně smísí, po ztuhnutí vznikne pevný spoj

6 Ruční svařování páječkou - zploštělý hrot páječky, který je rozehřátý, se vloží mezi dva spojované dílce - hrot projede spárou po celé délce spoje, tím se obě vrstvy nataví a spojí - dílce musí zůstat určitou dobu přetlačené - po uplynutí dané doby jsou dílce pevně svařeny obr.č.1

7 Svařovací zařízení na horký vzduch - princip mechanického svařování zařízením na horký vzduch je stejný jako u svařování páječkou Rozdíl je ve způsobu: přenosu tepla tvaru konstrukci hrotu (trubice) mechanickém způsobu jeho vedení (posuvu)

8 Svařování PUR pěny a) páječkou s upraveným hrotem - spirála odporového drátu ohřívá kovový hrot páječky - hrot je upraven do zploštělého a rozšířeného tvaru ploché hubice - tvarem hubice se zvětší styčná plocha a svařované dílce se neodtlačují

9 b) zařízením na svařování horkým vzduchem Složení: stůl stojan vozík svařovací jednotka zvedací mechanismus ovládací skříň

10 Postup svařování: - upnout deskové dílce do upínacích lišt - desky stolu se pneumatickými válci přisunou k sobě a stlačí dílce - do chodu se uvede vozík - plochá hubice projíždí spárou, vzduch ohřátý topnou spirálou natavuje plochy pěnových dílců, které se tlakem spojí - hubice vyjede ze spáry, vozík se zastaví, svařené dílce se po zadní desce přesunou, vozík se vrátí do přední polohy, přiloží se další dílce a pracovní cyklus se opakuje

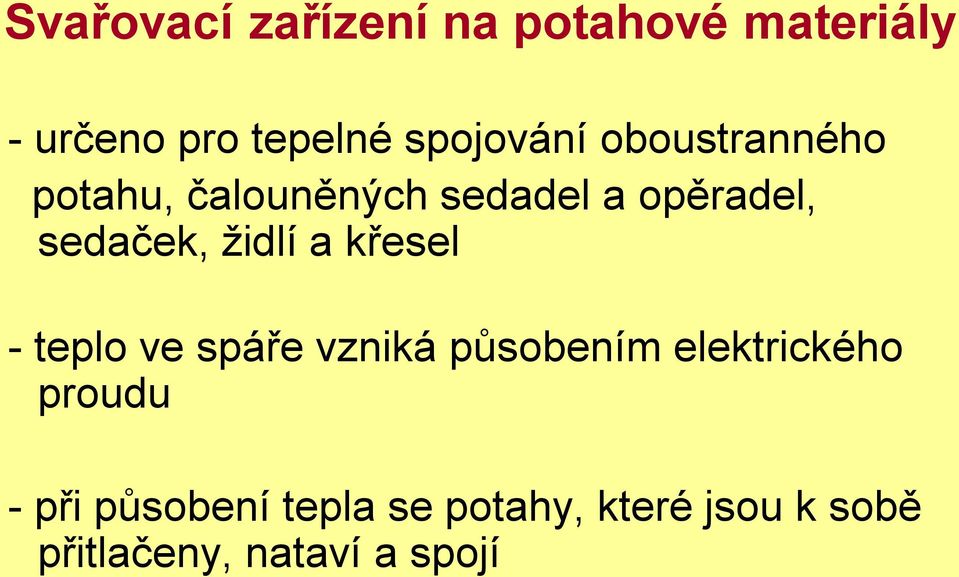

11 Svařovací zařízení na potahové materiály - určeno pro tepelné spojování oboustranného potahu, čalouněných sedadel a opěradel, sedaček, židlí a křesel - teplo ve spáře vzniká působením elektrického proudu - při působení tepla se potahy, které jsou k sobě přitlačeny, nataví a spojí

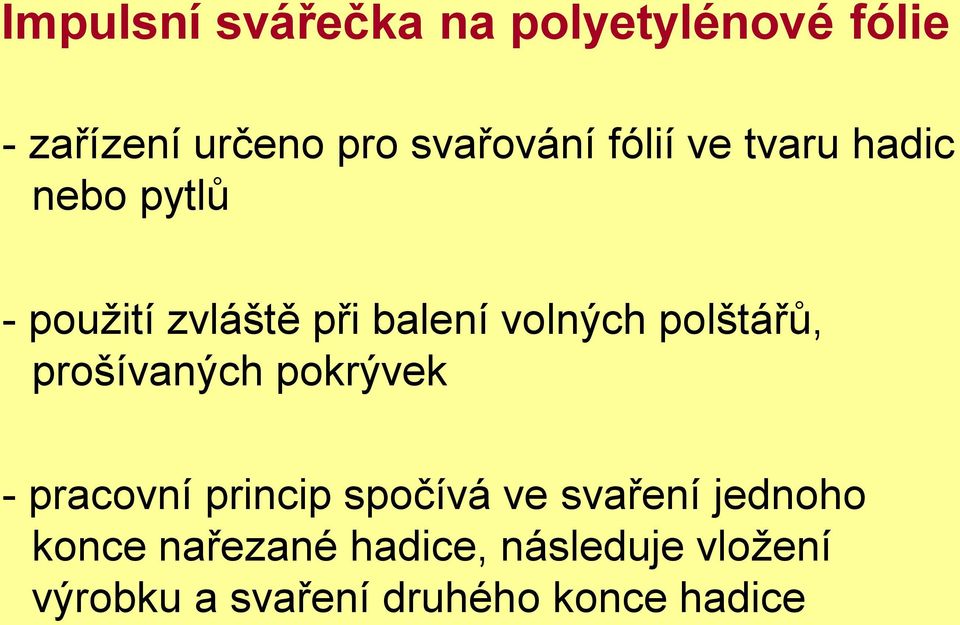

12 Impulsní svářečka na polyetylénové fólie - zařízení určeno pro svařování fólií ve tvaru hadic nebo pytlů - použití zvláště při balení volných polštářů, prošívaných pokrývek - pracovní princip spočívá ve svaření jednoho konce nařezané hadice, následuje vložení výrobku a svaření druhého konce hadice

13 Ochrana zdraví a bezpečnost práce při svařování Při práci se svařovacími zařízeními je pracovník povinen se řídit bezpečnostními předpisy. Během práce musí sledovat kontrolní světla a měřící přístroje. Po zapnutí zařízení až do skončení svařování se nesmí nikdo dotýkat elektrod. Při odchodu z pracoviště je nutné vypnout přívod elektrické energie.

14 Opakovací otázky: 1) Kde uplatníme svařování v čalounické výrobě? 2) Jak a proč je upraven hrot ruční páječky na svařování PUR pěny? 3) Z čeho se skládá zařízení na svařování horkým vzduchem? 4) Popište BOZP při svařování.
