1 Struktur. kabeláž horizontální a vertikální 1

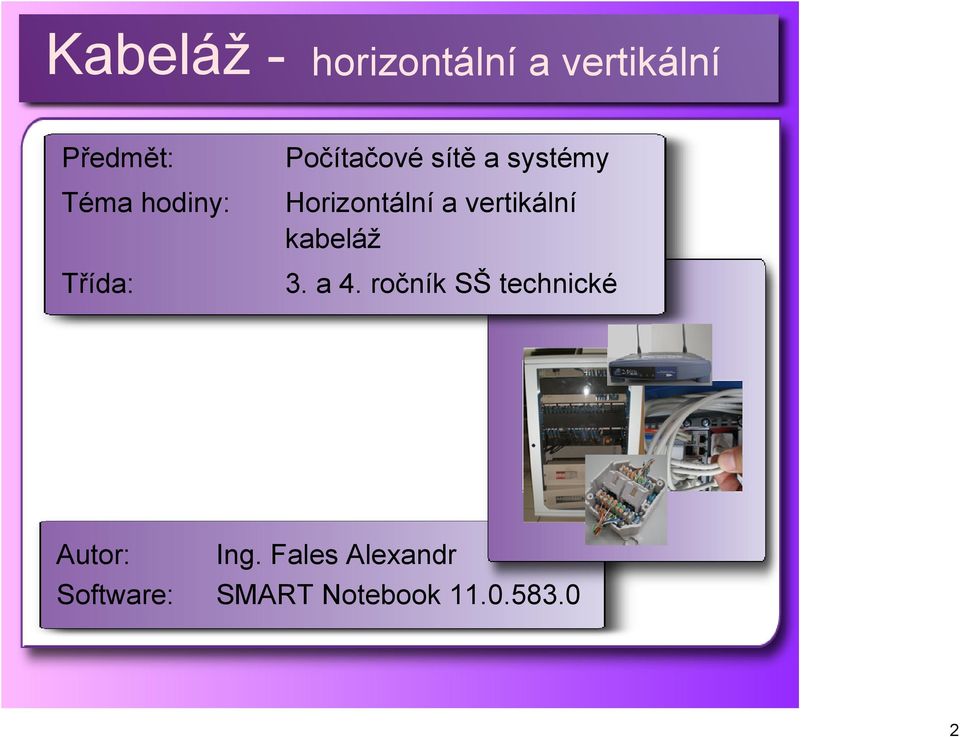

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy Horizontální a vertikální kabeláž 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook

3 Připomenutí: Strukturovaná kabeláž nám v počítačových sítích a nejen v těchto sítích (telekomunikační linky, bezpečnostní systémy, kamerové systémy, aj.) slouží k propojení jednotlivých aktivních a pasivních prvků, resp. propojuje vše do jedné funkční počítačové sítě. Propojovat jednotlivá zařízení, koncové stanice, server, pasivní a aktivní prvky lze různými kabely a chaotickým způsobem, což se nedoporučuje, neboť hledání chyby v přenosu je prakticky nemožné. K tomu účelu nám poslouží definované standardy, představující pravidla, vyzkoušené postupy instalací, testované kabely, způsoby zapojení a zakončení kabelů pro 100 % funkčnost kabeláže. 3

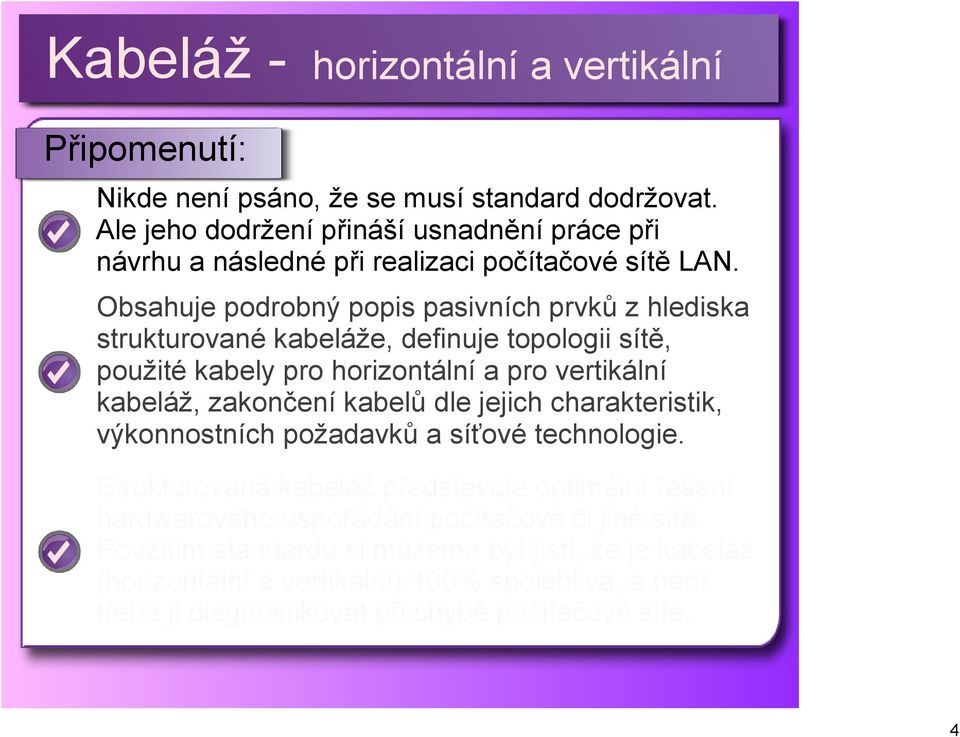

4 Připomenutí: Nikde není psáno, že se musí standard dodržovat. Ale jeho dodržení přináší usnadnění práce při návrhu a následné při realizaci počítačové sítě LAN. Obsahuje podrobný popis pasivních prvků z hlediska strukturované kabeláže, definuje topologii sítě, použité kabely pro horizontální a pro vertikální kabeláž, zakončení kabelů dle jejich charakteristik, výkonnostních požadavků a síťové technologie. Strukturovaná kabeláž představuje optimální řešení hardwarového uspořádání počítačové či jiné sítě. Použitím standardu si můžeme být jistí, že je kabeláž (horizontální a vertikální) 100% spolehlivá, a není třeba ji diagnostikovat při chybě počítačové sítě. 4

5 Popis: Filozofie moderních sítí jednoznačně je definování strukturováním kabeláže. Strukturovaná kabeláž představuje hierarchický systém kabelů, sloužící k rozvedení konektivity od centrálního bodu přes spojovací místa až k pracovním stanicím s konečnou délkou kabelu definovanou standardem. Nejčastějším přenosovým médiem strukturované kabeláže je kroucená dvojlinka UTP kategorie 5E a 6, jejíž použitelná vzdálenost je 100 metrů. Pro dosažení potřebné (větší) délky kabelu se používají vhodně umístěné switche nejčastěji v rackových skříních v jednotlivých místnostech nebo se vytvářejí tzv. síťové místnosti, v nichž je pak rackové skříň se switchem (spíše v zahraničí). 5

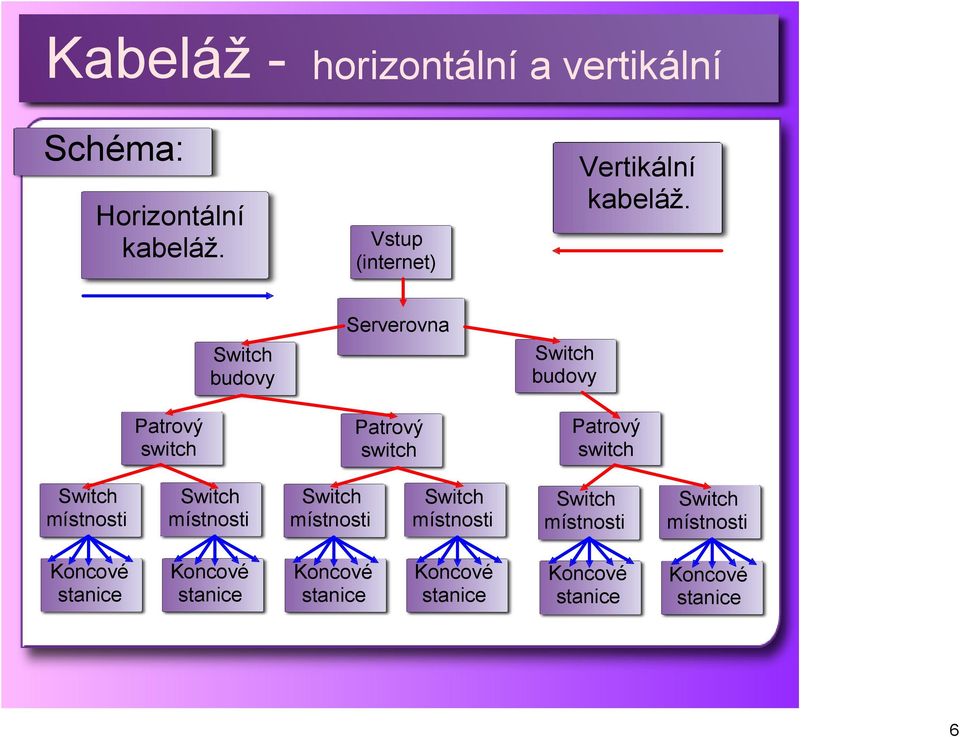

6 Schéma: Horizontální kabeláž. Vstup (internet) Vertikální kabeláž. Patrový switch Switch budovy Serverovna Patrový switch Switch budovy Patrový switch Switch místnosti Switch místnosti Switch místnosti Switch místnosti Switch místnosti Switch místnosti Koncové stanice Koncové stanice Koncové stanice Koncové stanice Koncové stanice Koncové stanice 6

7 Popis: Strukturovaná kabeláž je složena z menších vzájemně pospojovaných celků. Jedná se o propojovací body a to serverovnu, což je hlavní propojovací bod, zde je umístěn hlavní koncentrátor (switch), dále pomocné propojovací body, což jsou switche budov, patrové switche a switche místností. Uvedené body jsou vzájemně propojené vertikální kabeláží, tzv. páteří a umísťují se do uzamykatelných racků nebo vyhrazených místností. Koncový propojovací bod je zásuvka (event. síťová karta pro případ bez zásuvkového vedení), ta je spojena horizontální kabeláží nejčastěji přes patch panel se switchem místnosti v rackové skříni. 7

8 Popis: Takto řešené schéma strukturované kabeláže ve smyslu hierarchie kabelů je samozřejmě obecného charakteru a je nezbytné k němu tak i přistupovat. V reálných návrzích počítačových sítí jste vázáni různými faktory, např. zde je síť v rámci více budov či jedné budovy nebo dokonce jednoho patra, dále stavební dispozice, napájení, nutnost prodlužování kabeláže, finanční prostředky, přání zákazníka, atd. V těchto reálných případech nemusíte dodržovat obecné schéma hierarchie strukturované kabeláže a užití jednotlivých zařízení ve smyslu patrových switchů, switchů místností, apod. je skutečně na Vašem zvážení. Síť by měla být co nejjednodušší. 8

9 Popis: Vyjdeme li pro vysvětlení z obecného schématu, pak každá budova má svůj hlavní koncentrátor v podobě switche budovy umístěný na vhodném místě v uzamykatelném racku, popřípadě v místnosti s omezeným přístupem. Switche budov vzájemně propojují patrové switche, přičemž jsou umístěny tak, aby byl páteřní rozvod co nejkratší. Každé patro má svůj koncentrátor, patrový switch umístěný na vhodném místě v uzamykatelném racku, popř. v místnosti s omezeným přístupem. Patrové switche vzájemně propojují switche místností, přičemž jsou umístěny tak, aby byl páteřní rozvod co nejkratší. 9

10 Popis: Horizontální rozvody spojují zásuvky jednotlivých pracovišť se switchem místnosti přes patch panel, jeli použit. Jedná se o nejdůležitější rozvod z hlediska kabeláže, proto jsou na něj kladeny největší nároky. Neměly by být zbytečně přerušovány a nastavovány, pouze v nezbytných případech. Standard jasně definuje, že nároky na horizontální kabeláž musí splňovat i všechny pasivní prvky v tomto horizontálním rozvodu použité, resp. nejen kabel, ale i koncovka, zásuvka, patch panel a patch kabely. Je opravdu nezbytné toto dodržet, jinak dochází k degradaci rychlosti přenosu, resp. kvality konektivity. Na první pohled totiž vypadají jednotlivé pasivní prvky pro různé kategorie prakticky stejně. 10

11 Schéma: Horizontální kabeláž. Vertikální kabeláž. 11

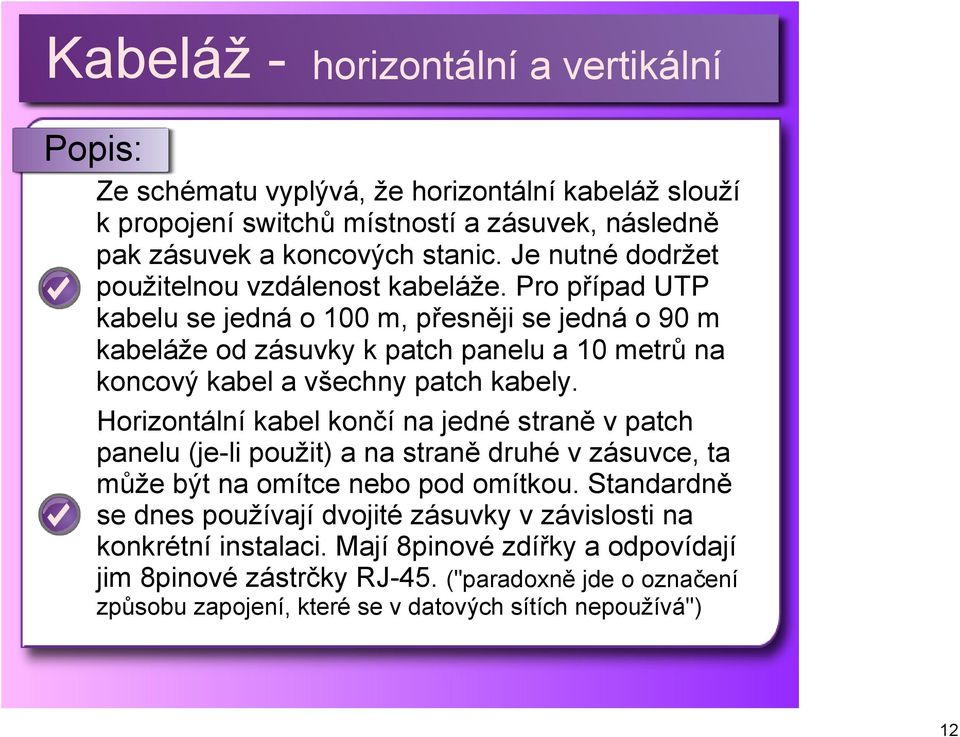

12 Popis: Ze schématu vyplývá, že horizontální kabeláž slouží k propojení switchů místností a zásuvek, následně pak zásuvek a koncových stanic. Je nutné dodržet použitelnou vzdálenost kabeláže. Pro případ UTP kabelu se jedná o 100 m, přesněji se jedná o 90 m kabeláže od zásuvky k patch panelu a 10 metrů na koncový kabel a všechny patch kabely. Horizontální kabel končí na jedné straně v patch panelu (je li použit) a na straně druhé v zásuvce, ta může být na omítce nebo pod omítkou. Standardně se dnes používají dvojité zásuvky v závislosti na konkrétní instalaci. Mají 8pinové zdířky a odpovídají jim 8pinové zástrčky RJ 45. ("paradoxně jde o označení způsobu zapojení, které se v datových sítích nepoužívá") 12

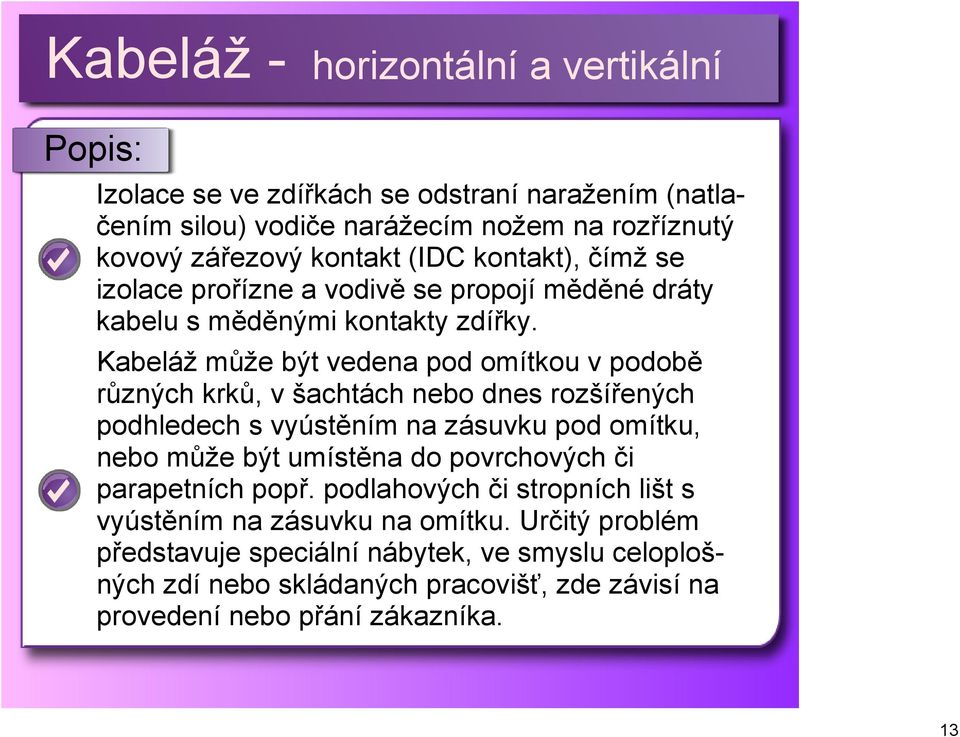

13 Popis: Izolace se ve zdířkách se odstraní naražením (natlačením silou) vodiče narážecím nožem na rozříznutý kovový zářezový kontakt (IDC kontakt), čímž se izolace prořízne a vodivě se propojí měděné dráty kabelu s měděnými kontakty zdířky. Kabeláž může být vedena pod omítkou v podobě různých krků, v šachtách nebo dnes rozšířených podhledech s vyústěním na zásuvku pod omítku, nebo může být umístěna do povrchových či parapetních popř. podlahových či stropních lišt s vyústěním na zásuvku na omítku. Určitý problém představuje speciální nábytek, ve smyslu celoplošných zdí nebo skládaných pracovišť, zde závisí na provedení nebo přání zákazníka. 13

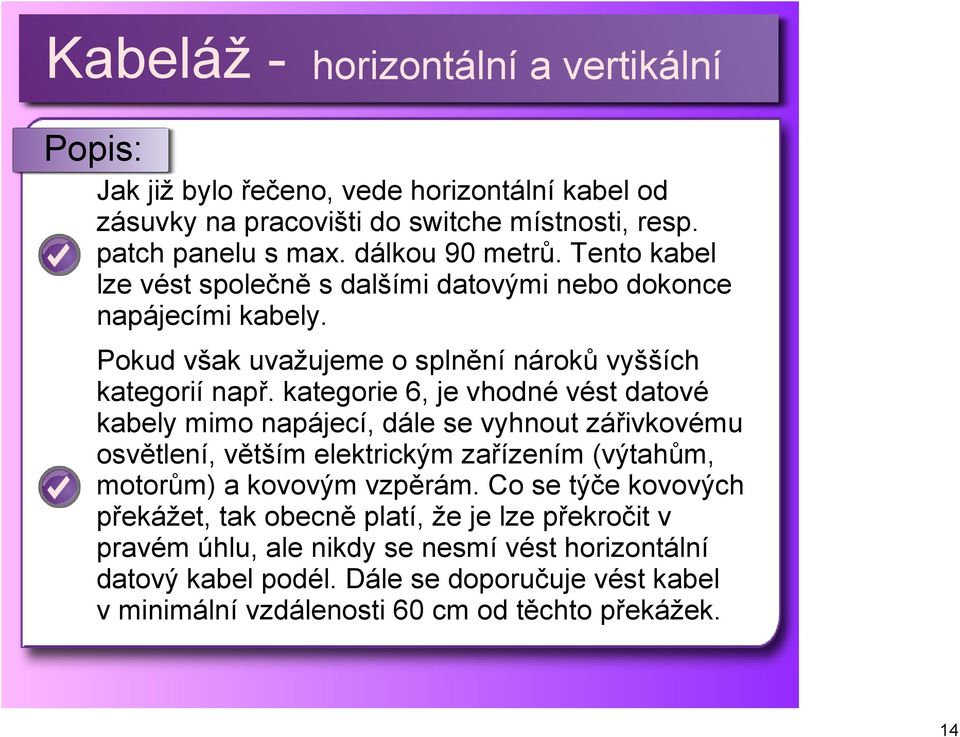

14 Popis: Jak již bylo řečeno, vede horizontální kabel od zásuvky na pracovišti do switche místnosti, resp. patch panelu s max. dálkou 90 metrů. Tento kabel lze vést společně s dalšími datovými nebo dokonce napájecími kabely. Pokud však uvažujeme o splnění nároků vyšších kategorií např. kategorie 6, je vhodné vést datové kabely mimo napájecí, dále se vyhnout zářivkovému osvětlení, větším elektrickým zařízením (výtahům, motorům) a kovovým vzpěrám. Co se týče kovových překážet, tak obecně platí, že je lze překročit v pravém úhlu, ale nikdy se nesmí vést horizontální datový kabel podél. Dále se doporučuje vést kabel v minimální vzdálenosti 60 cm od těchto překážek. 14

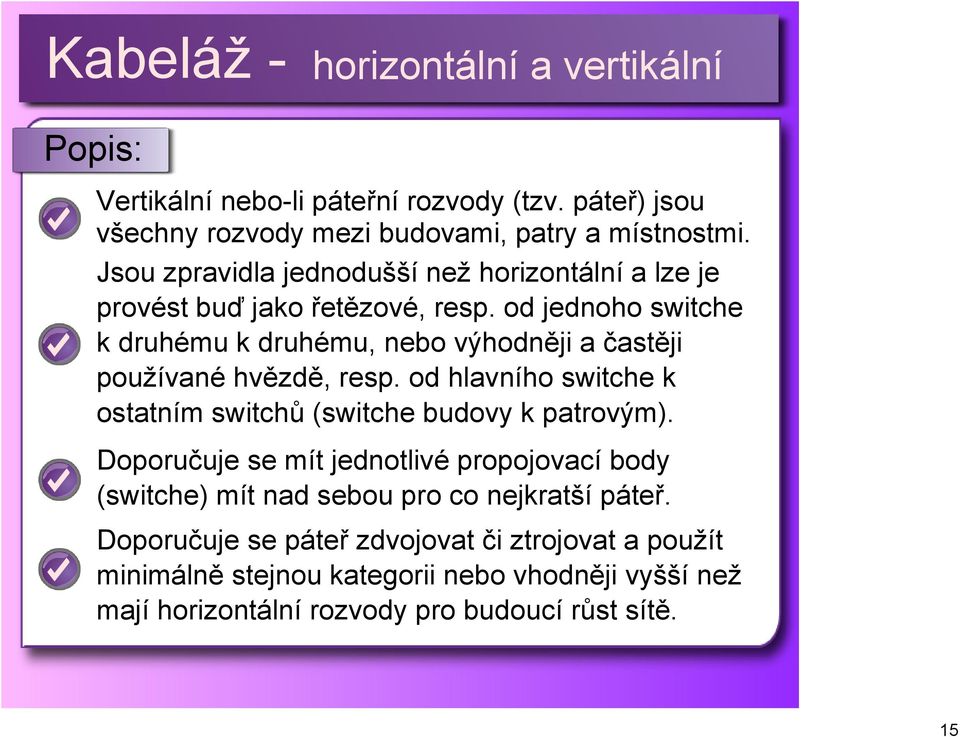

15 Popis: Vertikální nebo li páteřní rozvody (tzv. páteř) jsou všechny rozvody mezi budovami, patry a místnostmi. Jsou zpravidla jednodušší než horizontální a lze je provést buď jako řetězové, resp. od jednoho switche k druhému k druhému, nebo výhodněji a častěji používané hvězdě, resp. od hlavního switche k ostatním switchů (switche budovy k patrovým). Doporučuje se mít jednotlivé propojovací body (switche) mít nad sebou pro co nejkratší páteř. Doporučuje se páteř zdvojovat či ztrojovat a použít minimálně stejnou kategorii nebo vhodněji vyšší než mají horizontální rozvody pro budoucí růst sítě. 15

16 Popis: Páteř se vždy zakončuje do patch panelu, nedoporučuje se jí zakončit zástrčkou RJ 45, způsobuje pak častou chybovost a výpadky sítě. U páteřních rozvodů je skutečně na zvážení použití optického vedení. Nejsou náchylné na elektromagnetické rušení a tudíž je lze vést společně s napájecími kabely. Dále jsou díky nim jednotlivé budovy či patra galvanicky oddělena a není třeba sledovat a řešit zemnění a rozdíly potenciálu jako u metalických vedení. Navíc díky optickému multiplexu lze optické kabely použít pro realizaci hned několika služeb či dokonce technologií najednou. 16

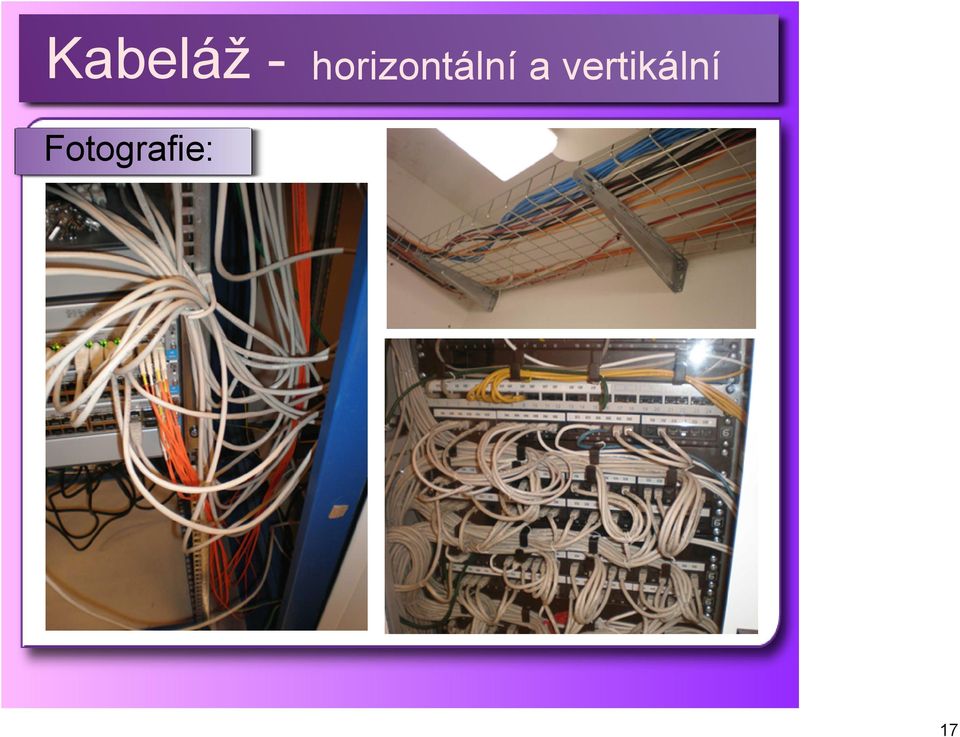

17 Fotografie: 17

18 Fotografie: 18

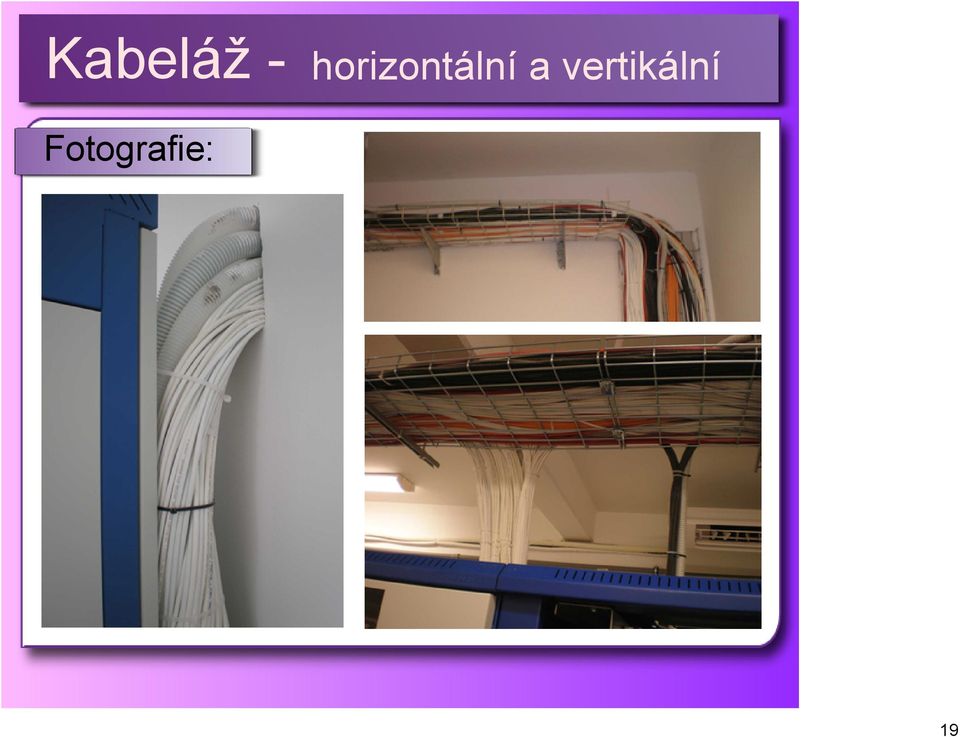

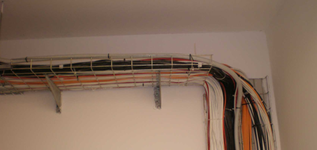

19 Fotografie: 19

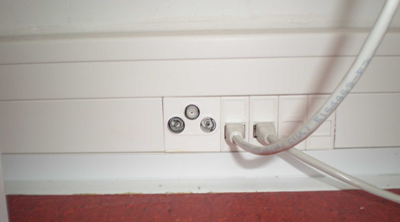

20 Fotografie: 20

21 Fotografie: 21

22 Napište, co je přínosem strukturované kabeláže: Nad výsledky odborně diskutujte s vyučujícím. 22

23 Popište pojem a aplikaci horizontální kabeláže: Nad výsledky odborně diskutujte s vyučujícím. 23

24 Popište pojem a aplikaci vertikální kabeláže: Nad výsledky odborně diskutujte s vyučujícím. 24

25 Dotazy Děkuji za pozornost. Ing. Fales Alexandr 25

26 Zdroje informací Literární publikace: TRULOVE, J. ZNAMEŇÁČEK, T. Sítě LAN. 1. vyd. Praha: Grada, ISBN: s. 384 HORÁK, J. KERŠLÁGER, M. Počítačové sítě pro začínající správce. 3. akt. vyd. Brno: Computer Press, ISBN: s. 212 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 26
