MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD TMB PS 031 SPOJOVACÍ - TAŽNÉ ZAÍZENÍ. pro automobily
|
|
- Sára Štěpánková
- před 8 lety
- Počet zobrazení:
Transkript

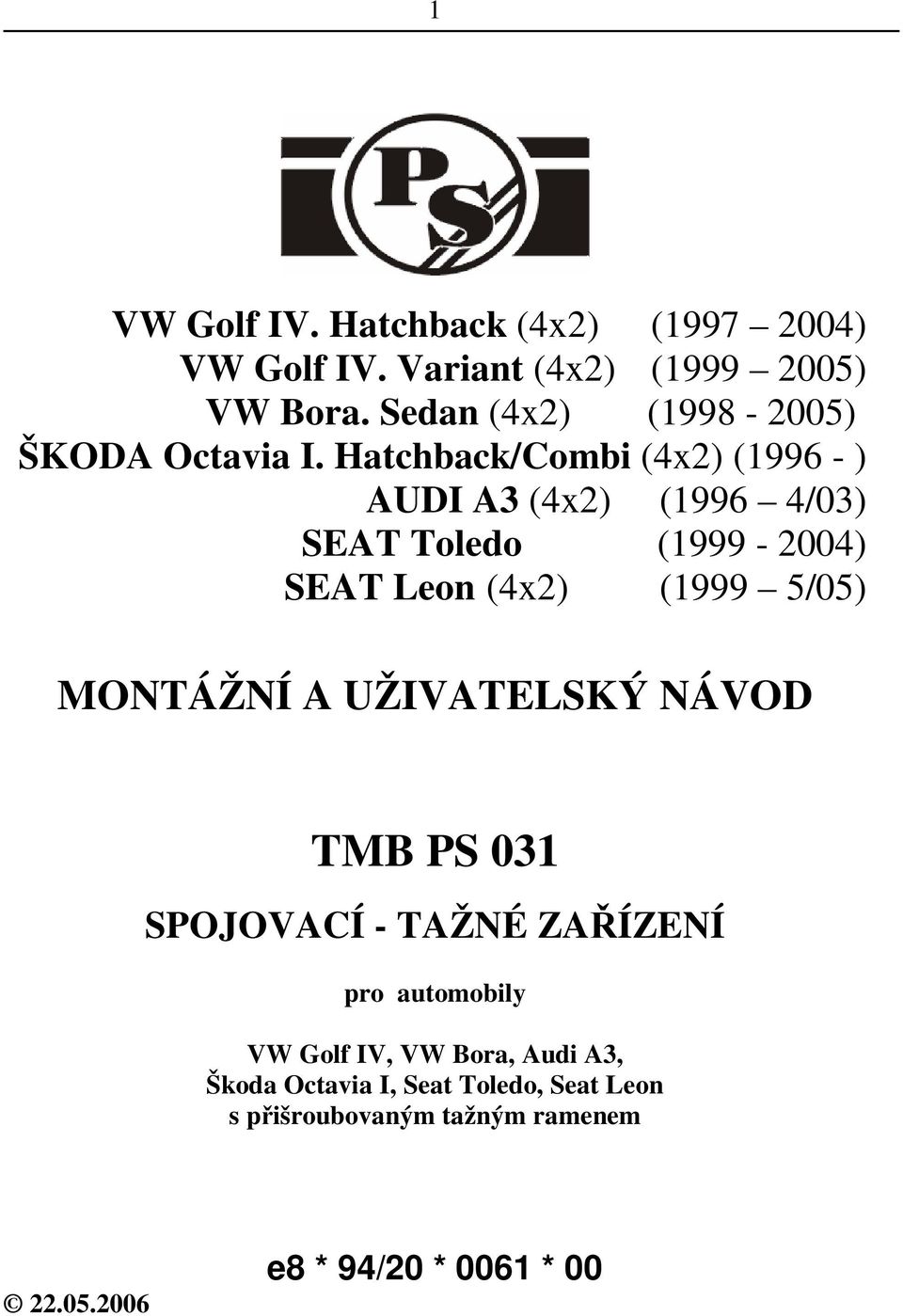

1 1 VW Golf IV. Hatchback (4x2) ( ) VW Golf IV. Variant (4x2) ( ) VW Bora. Sedan (4x2) ( ) ŠKODA Octavia I. Hatchback/Combi (4x2) ( ) AUDI A3 (4x2) (1996 4/03) SEAT Toledo ( ) SEAT Leon (4x2) (1999 5/05) MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD TMB PS 031 SPOJOVACÍ - TAŽNÉ ZAÍZENÍ pro automobily VW Golf IV, VW Bora, Audi A3, Škoda Octavia I, Seat Toledo, Seat Leon s pišroubovaným tažným ramenem e8 * 94/20 * 0061 * 00
2 2 TAŽNÉ ZAÍZENÍ PS 031 Upozornní Díl tažné zaízení, TMB PS 031 je uren pouze k odborné montáži v autorizovaném servisu. Montáž vyžaduje použití speciálního náadí, dílenských píruek a proto nesmí být díl tažné zaízení prodán konenému uživateli v nenamontovaném stavu. Tažné zaízení je vyrobeno podle schválené dokumentace a odpovídá homologaci e8*94/20*0061*00. Všeobecné údaje Konstrukce tažného zaízení odpovídá všem mezinárodním pedpism. Zaízení prošlo pevnostními zkouškami dle evropské smrnice 94/20ES, Tažné rameno je opateno kulovým epem o prmru 50 mm dle ISO Elektrická instalace pro tažné zaízení není souástí dodávky. Pi montáži je nutné vyíznout otvor na spodní stran zadního nárazníku. Technické parametry Tažné zaízení je konstruováno pro: maximální povolenou hmotnost tažného vozidla kg maximální hmotnost brzdného pívsu kg maximální hmotnost nebrzdného pívsu 750 kg. max. svislé statické zatížení na kulový ep 75 kg. (Platí omezení hmotnosti pívsu dle technického prkazu vozidla.) Tažné rameno je opateno kulovým epem o prmru 50 mm dle ISO D C Wert (vztažná síla) 8,91 kn. T C D C g T C g tíhové zrychlení (g = 9,81 ms -2 ) T hmotnost tažného vozidla [t] C hmotnost pívsu [t] Celková hmotnost tažného zaízení 15 kg.
3 3 Seznam díl tažného zaízení (pozice dle obr. 1 a 2): Název dílu Kus Pozice Nosník úplný (s identifikaním štítkem na levém držáku tažného ramene) 1 1 Tažné rameno 1 2 Šroub M10 x Šroub M12 x Matice M Podložka ø Držák zásuvky 1 5 Krytka kulového epu 1 6 Samolepící štítek 75 kg 1 - Seznam speciálního náadí : Pila pro vyíznutí otvoru do nárazníku Momentový klí Postup montáže - Ustavte vozidlo na ramena dílenského zvedáku. - Demontujte zadní svtla a obložení zav. prostoru. - Demontujte zadní nárazník (lapae neistot jsou-li na vozidle) - Demontujte píník zadního nárazníku, samotné šrouby namontujte zpt. Vystižení otvoru do zadního nárazníku - Demontovaný zadní nárazník položte na mkkou plstnou podložku. - Na vnítní stran nárazníku namte jeho sted a nakresletete rysku. - Vystihnte papírovou šablonu piloženou v návodu. - Piložte papírovou šablonu na vnitní stranu nárazníku, dle popisu na šablon a obkreslete tvar vystižení. - Podle vzníklé rysky vystihnte (vyíznte) vhodným nástrojem otvor pro tažné rameno a držák zásuvky (pozor na poškození laku nárazníku). Otvor zaistte. - Takto pipravený zadní nárazník odložte na vhodné místo.
4 4 Montáž tažného zaízení na vozidlo - Strhnte záslepky otvor pro uchycení tažného zaízení na zadních podélnících (ob strany vozu). V pípad poteby odstrate ásti plastizolu uvnit podélník. - Tažné zaízení nasute podélnými nosníky do otvor na zadním ele vozu a ustavte ho do správné polohy. - Nosníky pišroubujte pomocí ty šroub M10 x 35 k podvozku vozidla a šrouby (stídav) na obou stranách dotáhnte utahovacím momentem 70 Nm. Montáž tažného ramena - Tažné rameno (2) pišroubujte pomocí šroub M12 x 65 (3), podložek ø13 a matic M12 (4) mezi držáky tažného zaízení. - Na levý držák tažného ramena pod matici (4) (vzdálenjší od kulového epu) vložte držák zásuvky (obr.3). - Šrouby provléknte otvorem tak, aby hlava šroubu byla na pravém držáku tažného ramena (ve smru jízdy). - Šrouby dotáhnte utahovacím momentem 80 Nm.- - Pokraujte montáží elektrické instalace tažného zatížení na vozidlo. - Po skonení montáže elektrické instalace namontujte zpt všechny demontované díly a píslušné spoje utáhnte pedepsanými utahovacími momenty. - Na zadní nárazník nad tažné rameno nalepte samolepicí štítek 75 kg (píslušné místo ped nalepením oistte a odmastte). - Na kulový ep tažného zaízení nasate krytku (6).
5 5 A B A Jen pro VW Golf IV Kombi B Pro ostatní vozidla Obr.1 Obr.2
6 Upozornní pro zákazníka 6 - Dotažení šroub upevujících tažné rameno (3) kontrolujte pravideln po ujetí cca 1000 km! - Kulový ep obas namažte vhodným mazacím tukem. - Po pipojení pívsu zasute zástrku (od pívsu) do zásuvky tažného zaízení a zkontrolujte funkci svtel na pívsu. - Veškeré zmny a úpravy tažného zaízení jsou nepípustné. - Pi používání tažného zaízení dodržujte pokyny uvedené v tomto návodu. - Výrobce na sebe nebere zodpovdnost za škody zpsobené chybn namontovaným tažným ramenem, jeho petžováním nebo poškozením pi havárii vozidla. - Tažné zaízení nesmí být provozováno je-li poškozeno nebo je neúplné. - Není-li pipojen pívsný vozík k tažnému zaízení, musí být kulový ep chránn krytkou! - Tažné rameno (pokud ho budete demontovat) uložte a zajistte v zavazadlovém prostoru tak, aby pi náhlém zabrždní nemohlo ohrozit bezpenost cestujících a zpsobit poškození zavazadlového prostoru. Na kulový ep tažného ramena nasate krytku. - Po ujetí prvních asi 500 km s pívsem je nutné zkontrolovat dotažení upínacích šroub nosníku k podvozku vozidla a dotažení tažného ramena a pípadn je dotáhnout pedepsanými utahovacími momenty! Tuto kontrolu Vám doporuujeme provést v nejbližším autorizovaném servisu. Záruní list Výrobce poskytuje záruku na konstrukci, použitý materiál, výrobní provedení a funkci dodaného tažného zaízení 24 msíc od data prodeje. Reklamaci výrobku v zákonné lht uplatní uživatel u prodejce. Podmínkou platnosti záruky je, aby tažné zaízení bylo používáno pouze k tm úelm, pro které je ureno. Záruka se nevztahuje na škody vzniklé z nedostatku pée, petžováním a neodborným používáním a poškozením zpsobeným živelnými vlivy. Záruka rovnž zaniká, bylo-li tažné zaízení poškozeno havárií (mimo havárie vyvolané samotným tažným zaízením) nebo zásahy do jeho mechanismu, pípadn zmnami provedenými mimo dílny výrobních podnik. Informace o technických údajích, konstrukci, vybavení, materiálech, zárukách a vnjším vzhledu se vztahují na období zadávání návodu do tisku. Výrobce si vyhrazuje právo zmny (vetn zmny technických parametr se zmnami jednotlivých modelových opatení).
7 7
8 8 Šablona Schablone Template
9 9 Šablona Schablone Template
10 10
11 11 Šablona Schablone Template
12 12
13 13 Datum prodeje Date of Sales Datum des Verkaufes Razítko a podpis prodejce Stamp and signature of seller Stempel und Unterschrift des Händlers Výrobní íslo Manufacturing Number Produktionsnummer Datum výroby Date of Manufacture Herstellungsdatum Výstupní kontrola výrobce Manufacturer s final inspection Ausganginspektion des Herstellers Výrobce : Manufacturer: Hersteller: PROF SVAR s.r.o., Pestavlcká 1474, CZ Mnichovo Hradišt, Tel.: Fax.: profsvar@profsvar.cz 4 LDPE
