1 TIA na dosah červen 2012 SINAMICS news SINAMICS V4.5 STARTER V4.3

2 SINAMICS G120 PM230 v krytí IP20 ventilátory, čerpadla, kompresory Water / Waste water Chemical Food and Beverage Steel Strana 2 Building Automation Mechanical Engineering

3 SINAMICS G120 IP20 Velikost A B C D E F Velikost SINAMICS G120P v IP20, napájecí napětí 3AC 380V - 480V AC +/-10% Pro montáž do rozváděče Strana 3 Výkon kw / HP A 0.37 / / 4 B 4.0 / / 10 C 11 / / 25 Velikost Výkon kw / HP D 22 / / 40 E 37 / / 60 F 55 / / 100

4 SINAMICS G120, výkonový díl PM230 srovnání vyšších harmonických Standardní měnič Výkonový díl PM230 Výhody výkonového dílu PM230: Nižší vyšší harmonické na napájecí straně Menší průřez vodičů Nižší vstupní proud Harmonics (n) Sinamics G120 s výkonovým modulem PM230: Vyšší harmonické jsou v porovnání s klasickým měničem cca poloviční Strana 4

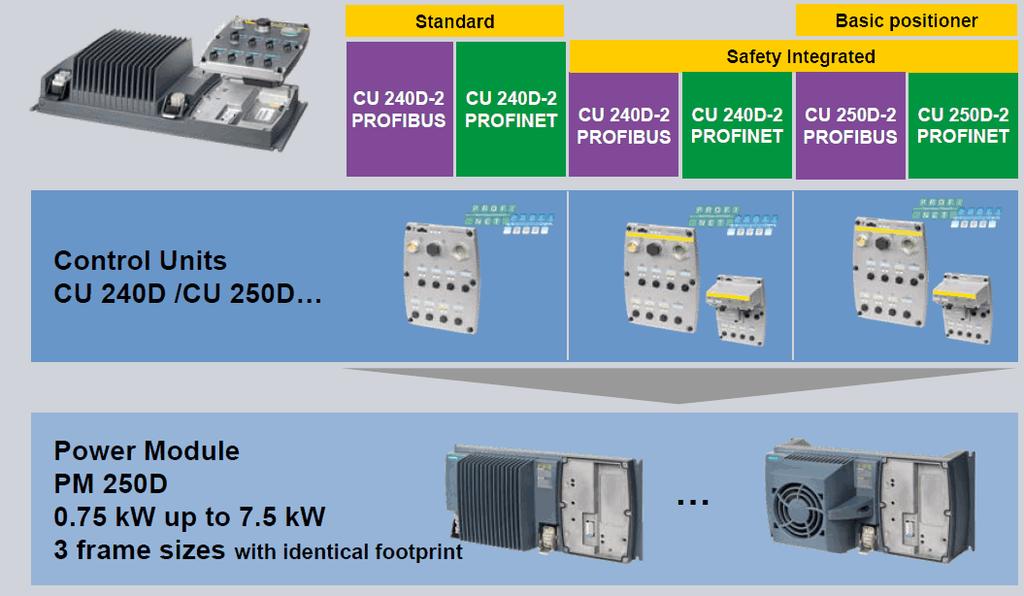

5 SINAMICS G120D Strana 5

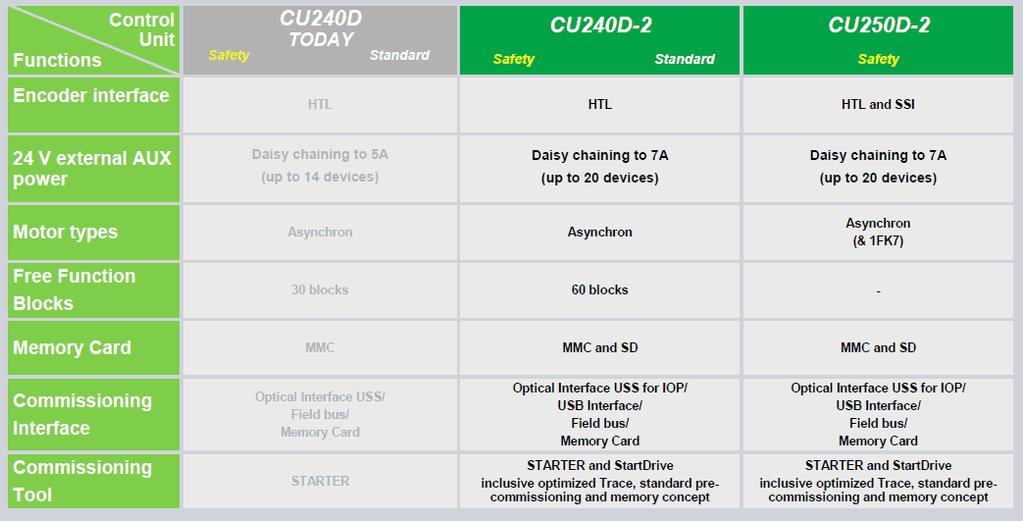

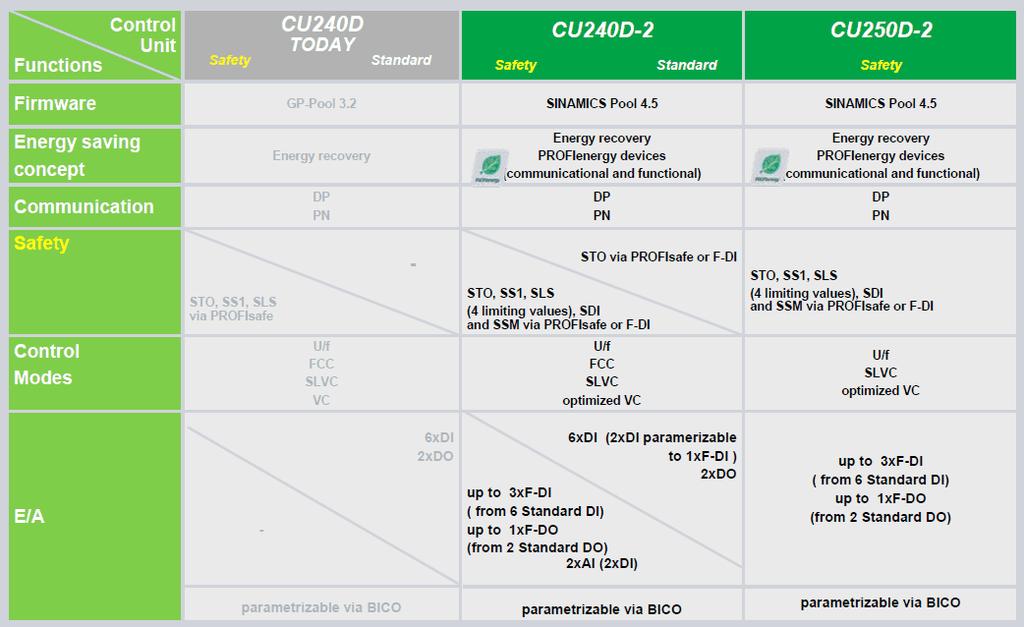

6 SINAMICS G120D řídící jednotky Strana 6

7 SINAMICS G120D řídící jednotky Strana 7

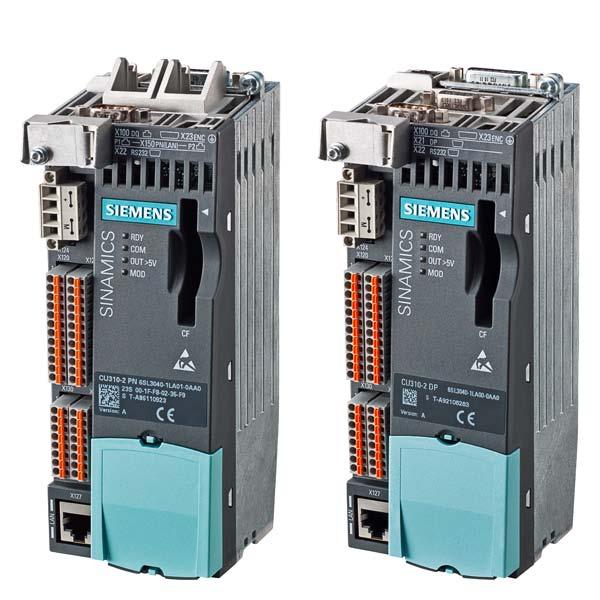

8 SINAMICS S120 CU310-2DP a CU310-2PN Vlastnosti Failsafe vstupy TM54F není potřebný Analogový vstup - TM31 není potřebný Volný výpočetní výkon zvýšení výkonu pro DCC Redukce hloubky jednotky proti předchozí verzi Modifikované konektory Ethernetové rozhranní pro uvádění měniče do provozu a servis Strana 8

9 SINAMICS hardware CU310-2 s PM250 Podporuje : pouze vektorové řízení není vhodný pro aplikace navíječek/odvíječek Strana 9

10 SINAMICS S120 Terminal Module TM150 Vyhodnocení teplotních senzorů 6/12 PT100 PT1000 KTY84 PTC Bimetal NC kontakt Vyhodnocení pro 1x2 vodičové 2x2 vodičové, 3 vodičové nebo 4 vodičové zapojení Není galvanicky izolován Strana 10

11 SINAMICS Software Funkce Název Popis Výhody Ochrana proti zápisu ochrana proti neoprávněným změnám od uživatele na všech rozhraních na všech zařízeních nemá žádné heslo funguje pouze v online módu je možný reset do továrního nastavení uživatel může pouze číst parametry ale nemůže je měnit řídící systém má plný přístup na parametry pro cyklickou a acyklickou komunikaci Control Panel může být použít pro uvádění do provozu Diagnostika pomocí Trace funkce Strana 11

12 SINAMICS Software Funkce Název Popis Výhody SINAMICS Know-how ochrana parametry bloků,které nemohou být měněny koncovým zákazníkem parametry bloků, které obsahují know-how výrobce stroje není možné načtení nebo nahrání CF karta je kódována Kombinace know-how ochrany a ochrany proti kopírování pro všechna rozhraní pro všechna zařízení Ochrana stroje : např. nelze změnit omezení momentu při velkém momentu může dojít ke zničení převodovky výrobce stroje si chrání své know-how úroveň ochrany lze nastavit Délka hesla Další kopírování Absolutní know-how ochrana Spojení mezi parametrizací a CF kartrou, řídící jednotkou Strana 12

13 SINAMICS Software Funkce Název Popis Výhody Control panel lze použít jednoduchá aktivace r-parametry lze číst SINAMICS Know-how ochrana Parametrizace může být spojená se sériovým číslem CF karty a řídící jednotky Know how ochrana je pouze v online módu Vlastník projektu v offline módu zná know-how! Strana 13

14 Polohování v SINAMICS Porovnání G120D (CU250D-2) S110 S120 vektorové řízení 16 travesing bloků servo řízení 16 travesing bloků serva a vektorové řízení 64 travesing bloků dva snímače (jeden pro polohování, jeden pro otáčkový regulátor) HTL motorový snímač nebo SSI externí snímač pro polohování pouze jeden snímač Drive-CLiQ, TTL, HTL, Resolver, 1Vpp sin/cos, Endat, SSI tři snímače Drive-CLiQ, TTL, HTL, Resolver, 1Vpp sin/cos, Endat, SSI Strana 14

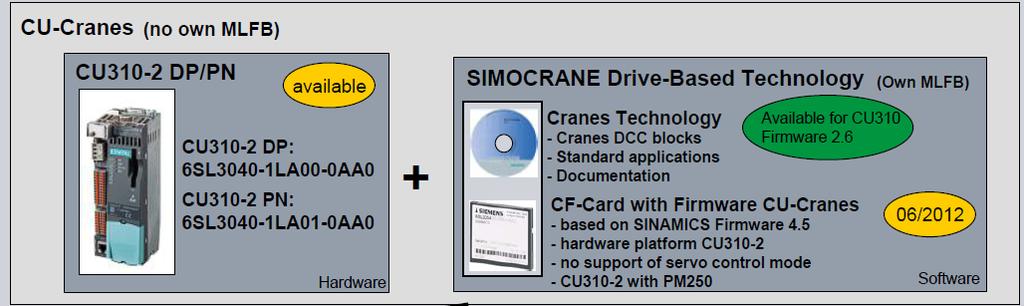

15 STARTER V4.3 podpora Windows 7 Ultimate a Professional (64bit) PROFINET Shared Device Diagnostika alarmů pro PROFINET a PROFIBUS Nové funkce pro PROFINET nové řídící jednotky CU310-2 ( včetně cranes verze) nové řídící jednotky G120D-2 a také CU250D-2 a PN-CU výkonové jednotky PM2xx-2 přiřazení alarmů k jednotlivým komponentám a jejich filtrování (historie) Zobrazení FW verze u S120 přednastavení komparační úrovně pro S120 Strana 15

16 STARTER V4.3 Ochrana zápisu pouze v online-módu Strana 16

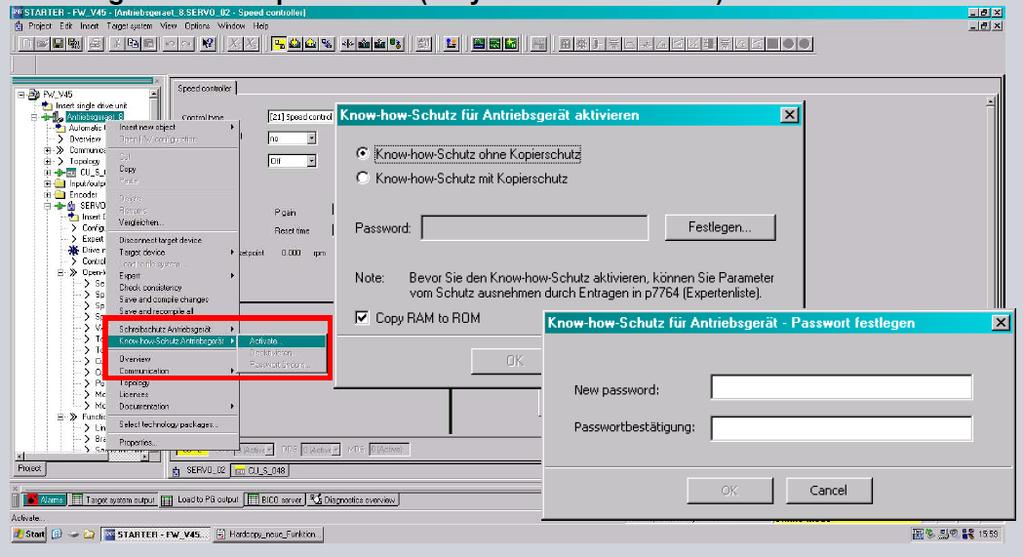

17 STARTER V4.3 Know how ochrana pouze v online-módu Strana 17

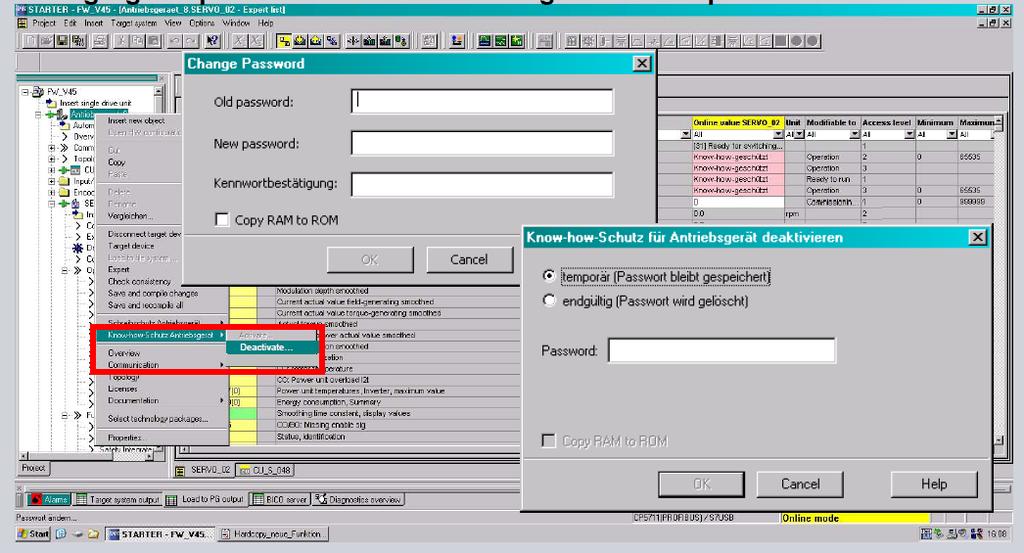

18 STARTER V4.3 Know how ochrana - deaktivace Strana 18

19 SINAMICS PROFIenergy přes PROFINET PROFIenergy s SINAMICS S120 vypnutí pohonu přes příkaz PAUSE měření tří hodnot cos ϕ účinnosti energetické bilance (spotřebované / rekuperované enegrie) Sinamics G120D-2 může navíc vypnout snímače a vstupy/výstupy Strana 19

20 SINAMICS G120 podpora Profinetu IRT Strana 20

21 SINAMICS Link v 500µs Strana 21

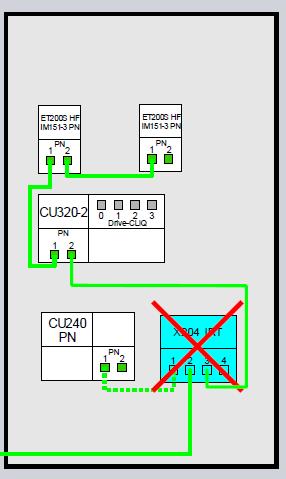

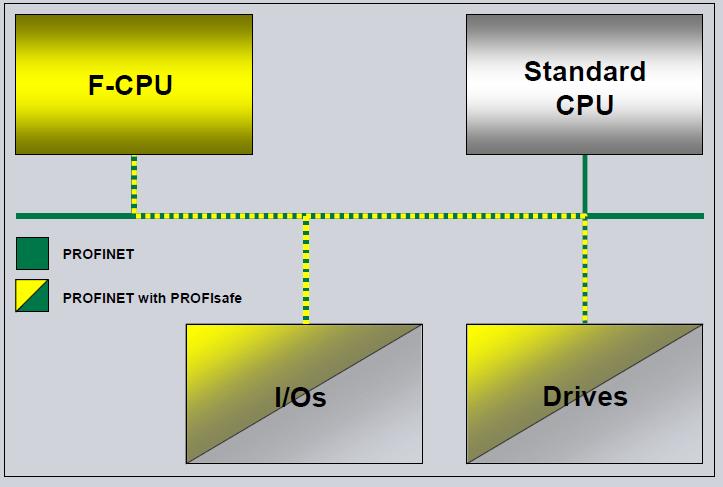

22 Shared Device s OM Shared Device s OM (Object Manager) Strana 22

23 Shared Device s OM Strana 23

24 Děkuji za pozornost! František Šabata I DT MC PMA & GMC Olomoucká 7/ Brno
