1 SIMOCODE pro Luboš Holubec Siemens s.r.o. Digital Factory & Process Industries and Drives DF CP siemens.com/answers

2 Moderní management motorů ke zvýšení dostupnosti zařízení Úvod Požadavky současného trhu: Monitorování nezávisle na automatizačním systému?" Komunikace přes PROFINET nebo PROFIBUS? Cílené zamezení odstávek a výpadků výroby v závodech? Jednoduchý a cenově příznivý management motoru? Detailní diagnostika celého procesu? Odpověď: SIMOCODE pro Strana

3 Bezpečný a spolehlivý management motorů Hlavní rysy Multifunkční, elektronická, + kompletní ochrana motoru, nezávislá na automatizačním systému Bezpečné vypnutí motorů + Otevřená komunikace přes PROFIBUS nebo PROFINET + Detailní provozní, servisní a diagnostické údaje + Praktický engineering díky + sw SIMOCODE ES, také ve verzi TIA Portal (V12) Integrace do procesních řídicích systémů (PCS7) + Strana

4 Kde je umístěn management motoru? SIMOCODE pro poskytuje údaje pro všechny systémy Systém TIA TIP Operátorská stanice Inženýrská stanice Stanice údržby Power management Ethernet Údaje pro všechny systémy: Úroveň řízení procesu Řízení provozu PROFIBUS DP nebo PROFINET Údržba Power management Ovládací skříň Strana

5 Historie SIMOCODE Více než 25 let zkušeností se systémy řízení motorů 3UF2 DP 3UF5 pro 3UF7 pro Safety pro V PN pro S PROFIBUS FMS PROFIBUS DP PROFIBUS DP PROFINET IO 3UF1 SINEC L Strana

6 Optimální propojení mezi aplikací s motorem a řídicí úrovní Operátorská stanice Inženýrská stanice Stanice údržby Power Management SIMOCODE pro poskytuje standardizované rozhraní mezi aplikací a PLC. Řídicí povely, stavy, měřené hodnoty, diagnostika, statistika SIMOCODE pro je flexibilně použitelný vzhledem k aplikaci. Všechny funkce, které jsou konfigurované v SIMOCODE zůstávají také dostupné v případě poruchy komunikace nebo PLC. čerpadlo ventilátor míchadlo ventil softstartér jistič Strana

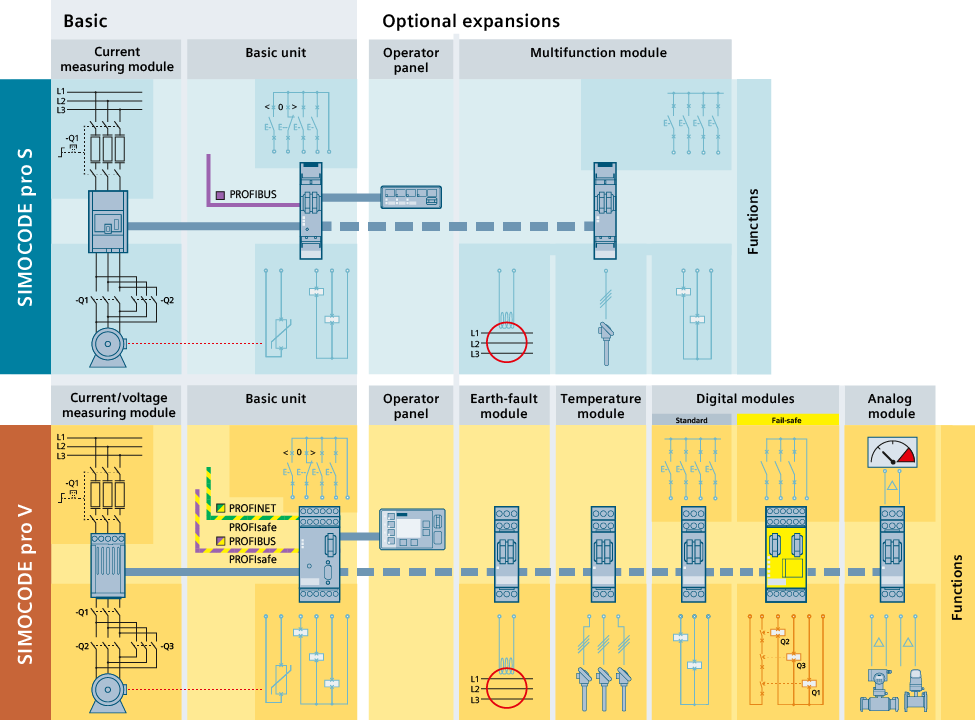

7 Management motoru upravený na míru funkce přesně podle potřeby SIMOCODE pro S chytrý a kompaktní. Ideální vstupní úroveň + SIMOCODE pro V variabilní a inteligentní Individuálně přizpůsobitelný + Systém řízení motorů Simocode pro chrání, monitoruje, zabezpečuje a ovládá nn. motory s konstantními otáčkami. Strana

8 SIMOCODE pro inteligentní propojení mezi aplikací a řídicí úrovní Aplikace: čerpadlo (až do 550 kw) Operátorská Support stanice of application configuration in SIMOCODE pro Full operability of the application is maintained, even in case of communication or automation Systém failures The Profibus interface represents the standardized interface between application and automation Systém Inženýrská stanice Stanice údržby Power Management SIMOCODE pro základní jednotka - ochrana - řízení - blokování - monitoring - komunikace Fail-safe digitální modul Teplotní modul Analogový modul Digitální modul Ochrana proti přetížení, zablokování, výpadku fáze; monitoring výkonu, účiníku, chodu naprázdno směru otáčení Monitoring teploty, např. ložisek, vinutí, média, chladicího prostředku Hlídání např. výšky hladiny, chodu nasucho, znečištění filtru, průtoku, tlaku chladiva, tlaku oleje Hlídání/stav např. přeplnění, chodu nasucho, zpětná hlášení otevřeno/zavřeno, vyp/zap čerpadlo průtokoměr filtr Strana

9 SIMOCODE pro Safety Rozšířitelné funkce Safety Fail-safe digitální modul DM-F Local Pro lokální aplikace nebo integrace do F-PLCs bez PROFIsafe Bezpečnostní vypnutí přes tlačítko EMERGENCY-STOP nebo přes fail-safe řídicí signál bez PROFIsafe Parametrizace bezpečnostní funkce přes přepínač DIP na DM-F LOCAL Diagnostické informace jsou dostupné v SIMOCODE ES ve formě standardních signálů Safety funkce až do SIL 3 / PL e s kategorií 4 Fail-safe digitální modul DM-F PROFIsafe Pro decentrální, distribuované aplikace s PROFIsafe Bezpečnostní vypnutí signálem PROFIsafe přes F-PLC DIP přepínač na DM-F PROFIsafe pro nastavení adresy PROFIsafe Vyhodnocení telegramu PROFIsafe v DM-F žádné zatížení na SIMOCODE Safety funkce až do SIL 3 / PL e s kategorií 4 Strana

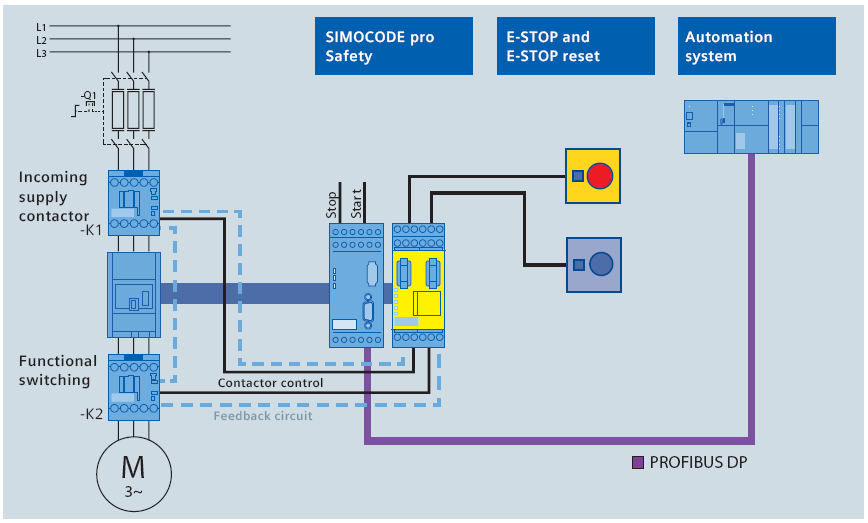

10 Základní schéma přímého spouštěče (DOL) se SIMOCODE pro Safety DM-F LOCAL Aplikace které vyžadují místní bezpečnostní vypnutí, např. nouzové vypnutí (EMERGENCY-STOP) DM-F Local Strana

11 Základní schéma přímého spouštěče (DOL) se SIMOCODE pro Safety DM-F PROFIsafe Aplikace které vyžadují distribuované fail-safe vypnutí přes fail-safe CPU použitím PROFIBUS/PROFIsafe DM-F PROFIsafe Strana

12 Výhody systému managementu motorů Siemens Přidané hodnoty systému Údržba / dostupnost zařízení Provozní hodiny, počet startů, počet přetížení, vstupy pro další procesní a proměnné motoru, hlídání mezních hodnot všech provozních a servisních dat Management energie/ energetická účinnost Omezení rozběhového proudu použitím řídicí funkce hvězdatrojúhelník, měření proudu, hodnoty výkonu a energie Efektivita při plánování SIMOCODE ES je integrován do TIA Portalu pro intuitivní a efektivní engineering; k dispozici ke stažení jsou CAx data a eplan macra Safety Integrated Bezpečné vypnutí motorů, provozní, bezpečnostní spínání a také spolehlivé protokolování SIVACON S8 Velmi snadné použití v MCC (výsuvná nebo nástrčná technologie, pevná montáž); automatická parametrizace vyměněné výsuvné jednotky díky inicializačnímu modulu pro SIMOCODE pro, který je trvale instalovaný v rozvaděči Strana

13 Maximální flexibilita, bezpečnost a velký rozsah funkcí Jedinečné vlastnosti a přednosti pro uživatele Vlastnost/funkce Velký počet ochranných, monitorovacích a řídicích funkcí Výhoda Rozšířený monitoring a zvýšená dostupnost zařízení Integrovaná funkce safety: Safety Solution local Safety Solution PROFIsafe Ochrana lidí a strojů díky bezpečnostnímu vypnutí Připojení PROFIBUS a PROFINET s velkým rozsahem diagnostických, stavových a provozních údajů (například také přes Web server nebo OPC UA) Engineering se SIMOCODE ES také verze pro TIA Portal včetně integrovaného grafického editoru Vysoká hustota informací a dostupnost pro rychlou detekci poruchy a odstranění závady Snadná parametrizace, uvedení do provozu a vysoká spolehlivost konfigurace Integrace do procesních řídicích systémů SIMATIC PCS7 a SIMATIC PDM Optimální management procesu pro všechny procesní řídicí systémy se SIMOCODE pro Strana

14 Jeden systém velký rozsah výkonu Detaily a přehled údajů SIMOCODE pro S Funkce SIMOCODE pro V Strana Jednoduché řídicí funkce (např. nadproudové relé, přímý a reverzační spouštěč, softstart, hvězda-trojúhelník ) Ochranné funkce (např. termistor, nadproud, fázová asymetrie) Jednoduché monitorovací funkce (např. proudové limity, interní zemní spojení, doby výpadků) Základní jednotka 4 vstupy/2 výstupy Základní jednotka s multifun. modulem max. 8 vstupů/ 4 výstupy Měření proudu Externí měření zemního proudu Měření teploty Základní jendotka 4 vstupy/3 výstupy Základní jednotka s digit. modulem max. 12 vstupů/7 výstupů Rozšíření I/O Napěťový vstup 24 V DC, V AC/DC, monostabilní reléové výstupy Rozšířené řídicí funkce (např. přepínání pólů, regulátor polohy ventilu) Měření napětí / výkonu Monitoring analogové hodnoty Bezpečnostní vypnutí Rozšíření I/O Napěťový vstup 24 V DC, V AC/DC, bistabilní reléové výstupy

15 Použití v procesním průmyslu - vyladěné na speciální požadavky Přehled průmyslu a aplikací Ocelářský průmysl Papírenský průmysl Farmaceutický průmysl Vodní hospodářství Chemický průmysl/ ropa a plyn Cementárny Sklářský průmysl Těžební průmysl/ výroba energie Strana

16 Strana

17 Zásobník zemního plynu RWE Cenová výhoda díky bezpečnostním funkcím a managementu motoru v jednom systému RWE Gasspeicher GmbH vyvíjí, provozuje a uvádí na trh moderní skladovací zařízení pro zemní plyn. Například zásoby plynu jsou v letních měsících akumulovány pro použití podle požadavků v zimě. Zákazník: RWE Gasspeicher GmbH Průmysl: zásobování energií Výhody pro zákazníka V továrně Xanten je použito cca. 600 přístrojů pro management motorů SIMOCODE pro společnosti Siemens, z toho 80 má bezpečnostní funkci Safety. "Projektování už bylo kompletní, když jsme se dozvěděli o nejnovějším bezpečnostním řešení, které Siemens vyvinul", které především všechno zjednodušuje a zlepšuje mnoho věcí v procesní technologii. "Díky přímé kombinaci systému řízení motorů a bezpečnostní technologie jsme zároveň splnili všechny bezpečnostní požadavky při použití osvědčených výsuvných jednotek." Strana

18 Přesvědčete se i Vaše zákazníky Více naleznete na: Detailní informace o systému SIMOCODE pro Video: Bezpečnostní funkce Safety s připojením PROFINET Princip provozu inicializačního modulu v MCC Použití SIMOCODE ES v TIA Portal Jednoduchá a snadná konfigurace SIMOCODE pro do SIMATIC PCS 7 a SIMATIC PDM SIMOCODE pro na první pohled! Strana
