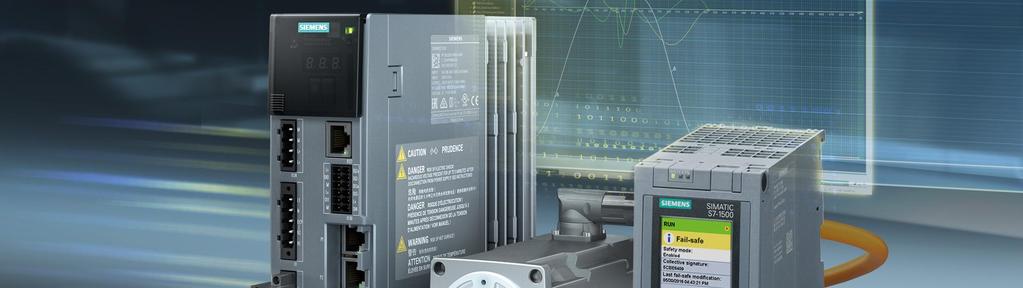

1 TIA na dosah 1/2018 Servosystém siemens.com/sinamics-s210

2 Kdopak to prezentuje? Lukáš Drottner prezentuje Vladimír Mýlek Siemens s.r.o. RC-CZ DF MC GMC Mobil:

3 Hlavní přednosti & SIMOTICS S-1FK2 Nový midrange servopohon ve výkonovém rozsahu 0.1-7kW Výhody / Funkce Přiřazené motory S-1FK2 (compact & high dynamic) PROFINET IRT (250 µs) Bezpečnost: Základní a Extended funkce přes PROFIsafe Webserver, StartDrive / TIA Portal One Button Tuning Benefity τ High Zvýšený výkon τ τ Dynamic Splňuje vysoké požadavky pro bezpečnost Jednoduché zprovoznění One-Cable-Connection (OCC) Integrated EMC (C2) filtr pro 1AC-230V měnič 1AC 230V ( V) kW 3AC 400V ( V) 0.4 7kW UL certifikace τ τ Šetří čas běhěm instalace Připraven pro široké použití Page 3

4 Portfolio měničů SINAMICS pro Přerušovaný chod Vracení energie Multiaxis, Direct Drives Inženýring s TIA Portalem DCC / TEC DC propojení 1 Startdrive integrace 1 + Webserver Basic & Extended Safety 1 vč. PROFIsafe TIA Portal integrace Safety: STO přes svorky PROFINET, USS/Modbus, PTI Vlastnosti a funkce měničů V90 + 1FL6 S FK2 S120 / S120M + 1FK7, 1FT7, 1PH8, 1FG1, 2 Servořízení Basic Midrange High-End 1 připravuje se 2 + a další SIMOTICS Page 4

5 Provedení 1AC-230V Průhledný kryt Statusový indikátor Status / Error kód Řídicí napětí 24V DC Servisní Ethernet Potvrzovací tlačítko Slot pro SD-Card OCC: One Cable-Connection pro motor, brzdu a enkodér! Síťové napájení, Externí brzdný odpor (volitelné) OCC: Konektor motoru Připojení stínění Motor S-1FK2 2 měřící sondy, Safety vstup (STO) Integrovaný: Brzdný odpor EMC-Filter C2 Rozhraní PROFINET OCC: Brzda/ Rozhraní enkodéru Napájení / Výkonový rozsah: 1AC 230V: kW Druhý krok: 3AC V: 0.4-7kW (také pro 3AC 230V) včetně DC-Link zapojení Page 5

6 Webserver uživatelská stránka pro uvedení do provozu Ukázka automatické identifikace komponentů One Button ladění pro optimalizaci parametrů Verifikace a modifikace nastavení regulátoru Page 6

7 Webserver parametrizace bezpečnostních funkcí Wählen Sie die benötigten Safety Funktionen aus: Výběr funkcí Nu mm er p p95 55 weitere Parameter zur Funktion Parametertext SI Motion Funktionskonfiguration. Erweiterte Meldungsquittierung SI Übergangszeit STOP F zu STOP B Wer t SS1 Einh eit Ověřovací test bezpečnosti Page 7

8 Technický přehled parametrů pro verzi 1AC V Page 8 200V FSA 200V FSB 200V FSC Výkon 1AC - 230V [kw] Velikost 0.1 (0,05) FSA 0.2 FSA 0.4 FSB 0.75 FSC S210 pro 1AC V: PN IRT (250 µs), PROFIsafe Bezpečnostní funkce: STO, SS1, SBC, rozšířené: SS1, SS2, SOS, SLS, SSM, SDI, SBT Odnímatelné svorky Přetižitelnost 300% Integrovaný EMC filtr C2 Integrovaný brzdný rezistor DI: 1xSTO (2 FDI), 2xDI Integrovaný WEB-Server I max / I n = 3 mit t o = 0,1 s; t p = 0,2 s; T = 2,8 s --> I h = 0,674 I n Servomotor pro 1AC V: One Cable připojení (OCC) až do 50m Nízká setrv. (HD): SH 20, 30, 40 (0,16-2,4 Nm) Střední setrv. (CT): SH 30, 40 (0,64-2,4 Nm) Enkodér: 20 Bit Inkrementál / Absolutní Multiturn Stupeň krytí: IP64, volitelně IP65 Hladká hřídel nebo pero drážka Včetně nebo bez brzdy

9 Servomotory SIMOTICS S-1FK2 Opce: Brzda Hladká hřídel nebo hřídel s perem 20 Bit enkodér: Inkrementální nebo absolutní Krytí IP65 Setrvačnost: High Dynamic (HD): Vysoká akcelerace a dynamika Compact (CT): Přesná uzavřena regulační smyčka pro zátěže s velkým mom. setrvačnosti Zapojení: Jeden kabel obsahuje vše (silovina, zpětnou vazbu, ovl. brzdy) Otočný konektor s nízkým vývodem Osová výška/setrvačnost: 1AC 230V: 20/30/40 (HD); 30/40 (CT) 3AC 230V- 400V: 40/48/63 (HD); 40/48/63/80/100 (CT) Page 9

10 Systémová integrace: vhodný kontroler PROFINET IRT PROFINET RT S S7-1500T SIMOTION S Page

11 Systémová integrace: Konfigurace se SIMATICem 1500/1500T PN-IRT Drive (200V) SINAMICS S120 PN SIMATIC Basic Panel SIMATIC S7-1515T PN OCC OCC OCC DRIVE- CLiQ Webserver (1.krok) TIA-Portal (2.krok) Servomotory SIMOTICS S-1FK2 (400V) 1FK7/1FT7 Page 11 OCC Servomotory SIMOTICS S-1FK2

12 Sinamics S210 Uvolnění do prodeje Sinamics S210 pro 1AC V / 0,05 0,75kW Simotics S-1FG-2 servomotor pro 1AC V Page 12 Date Author / Department

13 Děkuji za pozornost! Lukáš Drottner Siemens s.r.o. RC-CZ DF MC GMC Mobil:
