Řešení detailu v oblasti terénu při uplatnění zateplení ETICS třídy reakce na oheň A1 pro novostavby s požární výškou h do 12 m včetně. min.

Transkript

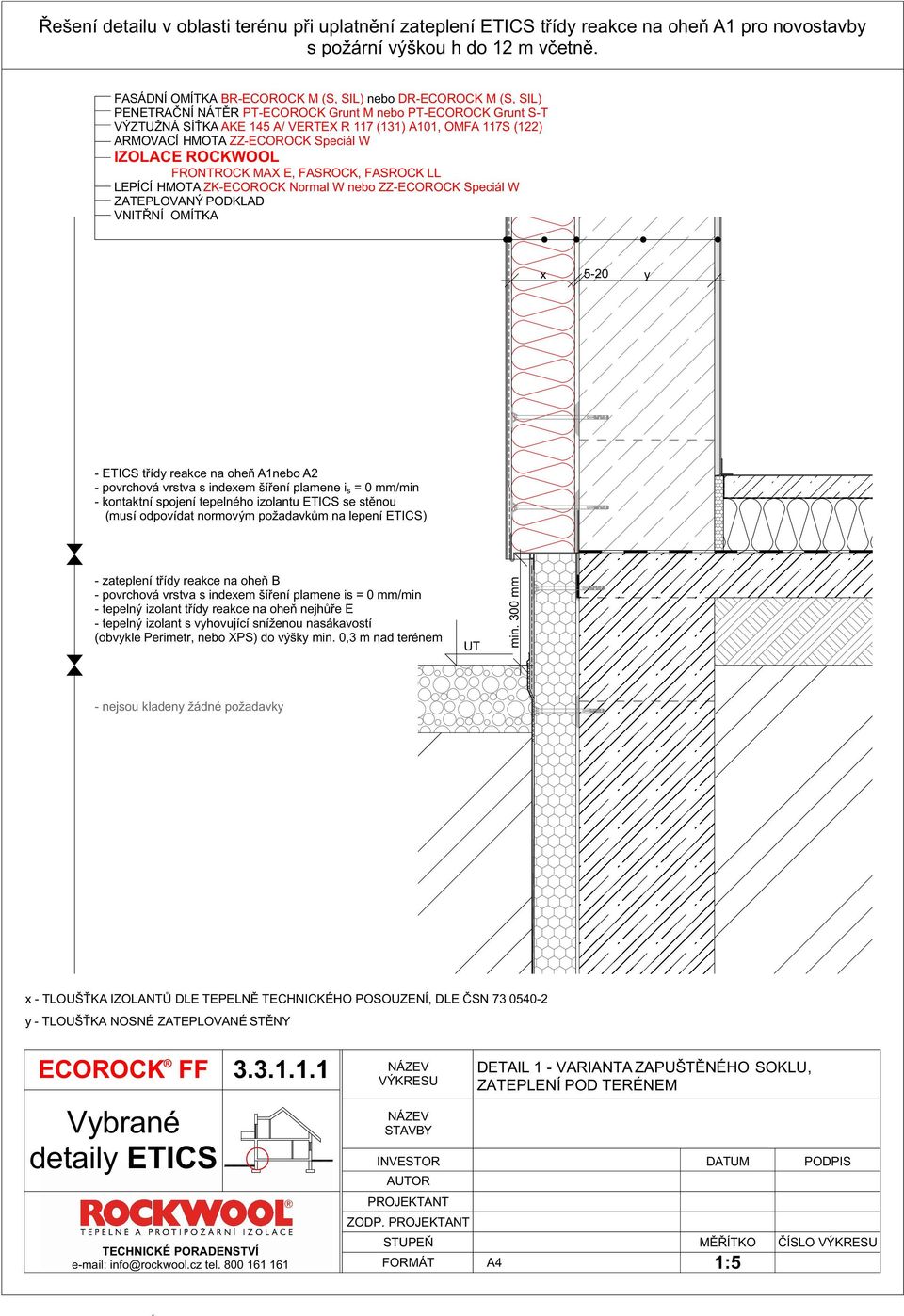

1 min. 300 mm Řešení detailu v oblasti terénu při uplatnění zateplení ETICS třídy reakce na oheň A1 pro novostavby s požární výškou h do 12 m včetně. FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W - zateplení třídy reakce na oheň B - povrchová vrstva s indexem šíření plamene is = 0 mm/min - tepelný izolant třídy reakce na oheň nejhůře E - tepelný izolant s vyhovující sníženou nasákavostí (obvykle Perimetr, nebo XPS) do výšky min. 0,3 m nad terénem - nejsou kladeny žádné požadavky ECOOCK FF AO POJEKTANT ZODP. POJEKTANT FOMÁT DETAIL 1 - VAIANTA ZAPUŠTĚNÉHO SOKLU, ZATEPLENÍ POD TEÉNEM ČÍSLO

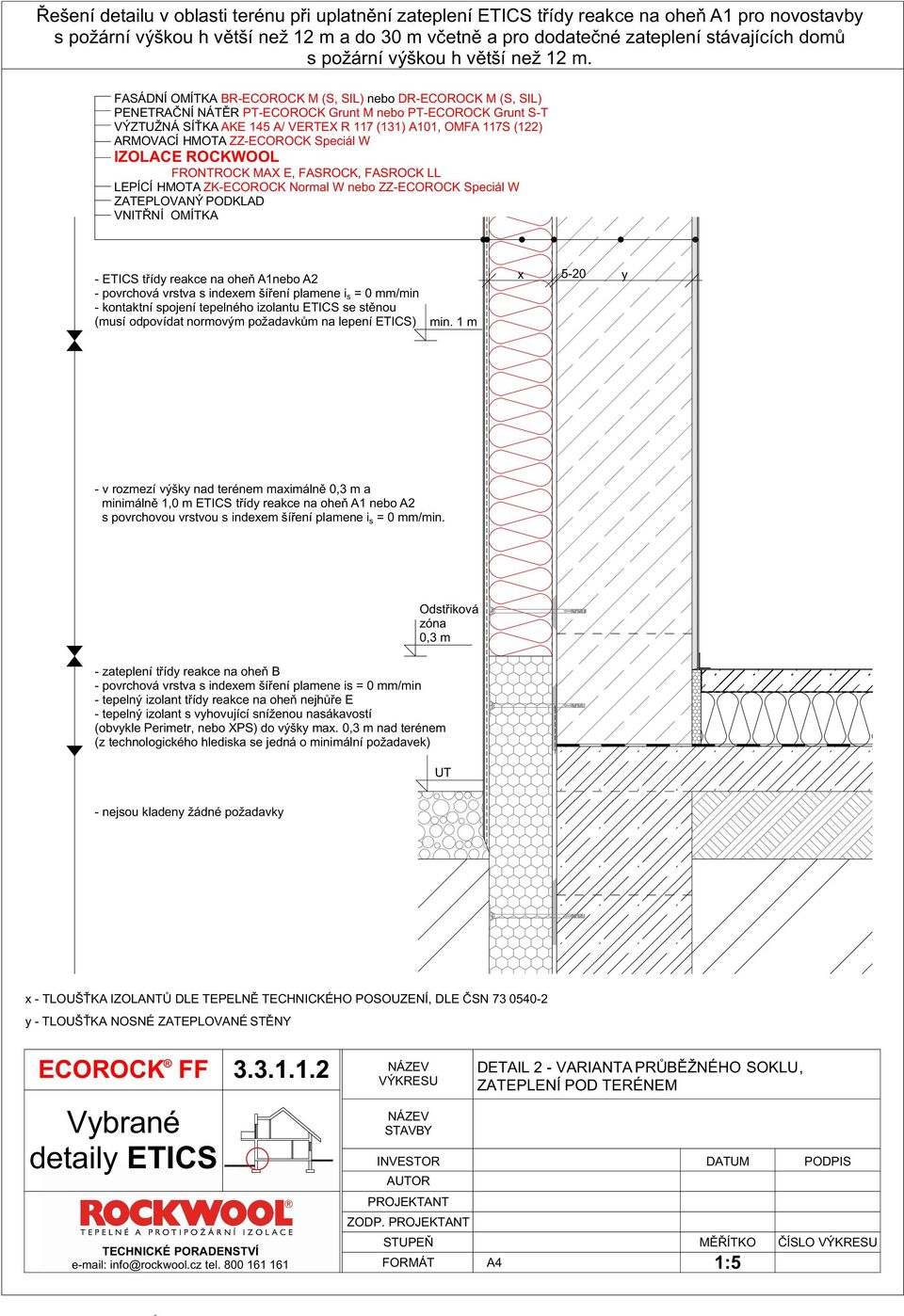

2 s požární výškou h větší než 12 m a do 30 m včetně a pro dodatečné zateplení stávajících domů s požární výškou h větší než 12 m. FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W min. 1 m - v rozmezí výšky nad terénem maximálně 0,3 m a minimálně 1,0 m ETICS třídy reakce na oheň A1 nebo A2 s povrchovou vrstvou s indexem šíření plamene i s = 0 mm/min. Odstřiková zóna 0,3 m - zateplení třídy reakce na oheň B - povrchová vrstva s indexem šíření plamene is = 0 mm/min - tepelný izolant třídy reakce na oheň nejhůře E - tepelný izolant s vyhovující sníženou nasákavostí (obvykle Perimetr, nebo XPS) do výšky max. 0,3 m nad terénem (z technologického hlediska se jedná o minimální požadavek) - nejsou kladeny žádné požadavky ECOOCK FF AO POJEKTANT ZODP. POJEKTANT FOMÁT DETAIL 2 - VAIANTA PŮBĚŽNÉHO SOKLU, ZATEPLENÍ POD TEÉNEM ČÍSLO

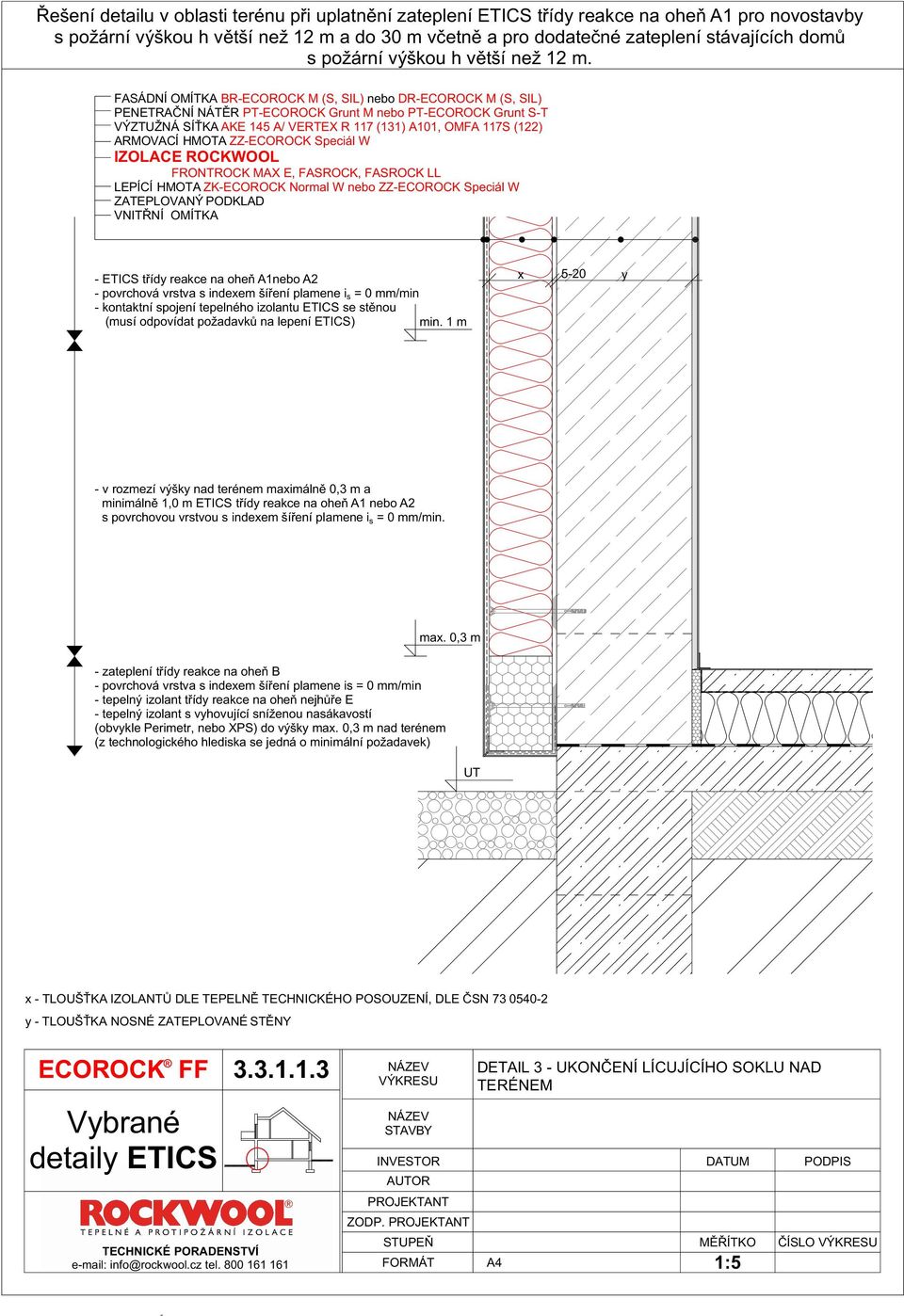

3 s požární výškou h větší než 12 m a do 30 m včetně a pro dodatečné zateplení stávajících domů s požární výškou h větší než 12 m. FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W (musí odpovídat požadavků na lepení ETICS) min. 1 m - v rozmezí výšky nad terénem maximálně 0,3 m a minimálně 1,0 m ETICS třídy reakce na oheň A1 nebo A2 s povrchovou vrstvou s indexem šíření plamene i s = 0 mm/min. max. 0,3 m - zateplení třídy reakce na oheň B - povrchová vrstva s indexem šíření plamene is = 0 mm/min - tepelný izolant třídy reakce na oheň nejhůře E - tepelný izolant s vyhovující sníženou nasákavostí (obvykle Perimetr, nebo XPS) do výšky max. 0,3 m nad terénem (z technologického hlediska se jedná o minimální požadavek) ECOOCK FF AO POJEKTANT ZODP. POJEKTANT FOMÁT DETAIL 3 - UKONČENÍ LÍCUJÍCÍHO SOKLU NAD TEÉNEM ČÍSLO

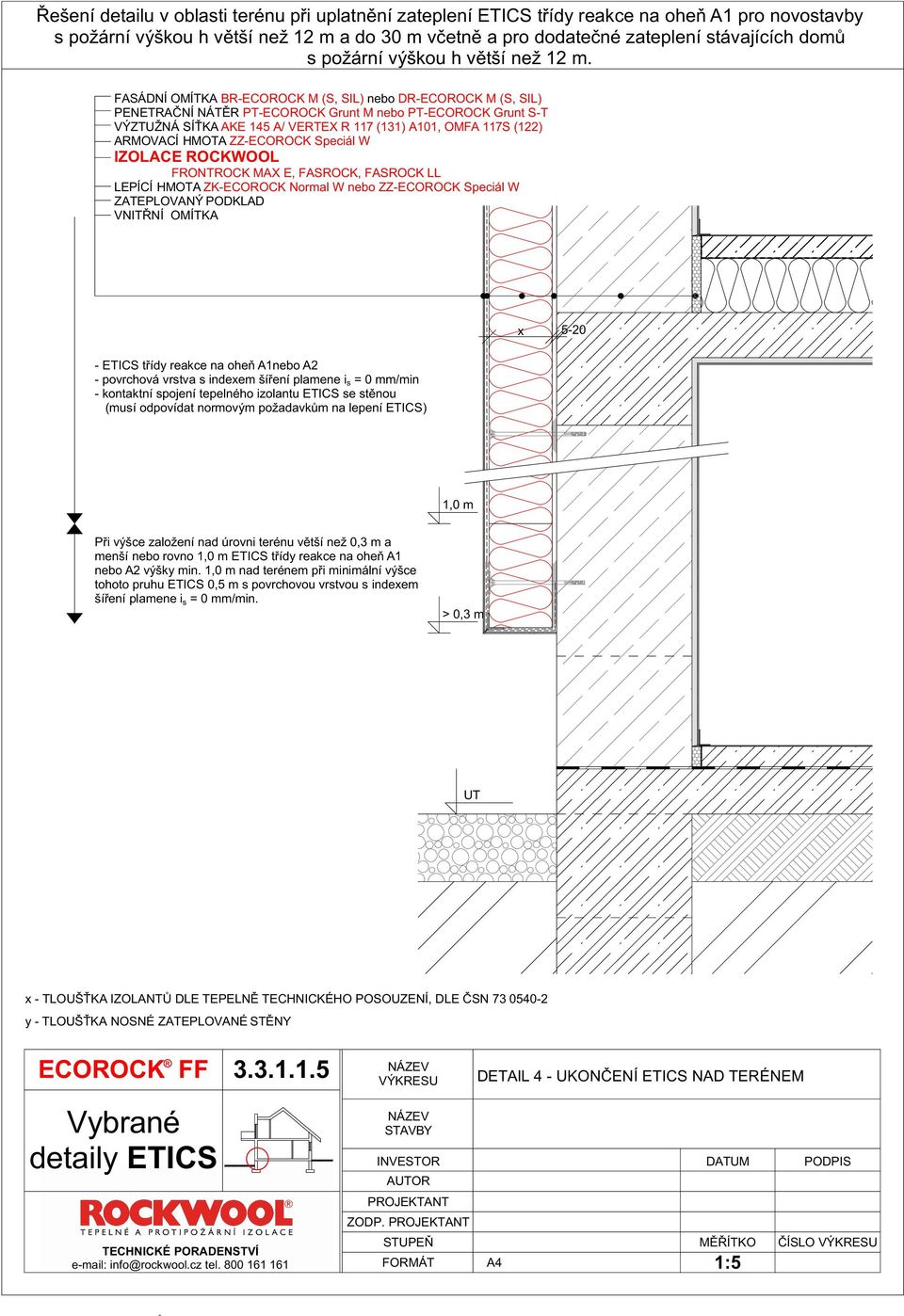

4 s požární výškou h do 30 m včetně a pro dodatečné zateplení stávajících domů s požární výškou h větší než 12 m. FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W x 5-20 Při výšce založení nad úrovni terénu větší než 1,0 m průběžný pruh ETICS s tepelným izolantem třídy reakce na oheň A1 nebo A2 výšky 0,5 m. > 0,3 m ECOOCK FF DETAIL 4 - UKONČENÍ ETICS NAD TEÉNEM AO POJEKTANT ZODP. POJEKTANT FOMÁT ČÍSLO

5 s požární výškou h větší než 12 m a do 30 m včetně a pro dodatečné zateplení stávajících domů s požární výškou h větší než 12 m. FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W x ,0 m Při výšce založení nad úrovni terénu větší než 0,3 m a menší nebo rovno 1,0 m ETICS třídy reakce na oheň A1 nebo A2 výšky min. 1,0 m nad terénem při minimální výšce tohoto pruhu ETICS 0,5 m s povrchovou vrstvou s indexem šíření plamene i s = 0 mm/min. > 0,3 m ECOOCK FF DETAIL 4 - UKONČENÍ ETICS NAD TEÉNEM AO POJEKTANT ZODP. POJEKTANT FOMÁT ČÍSLO

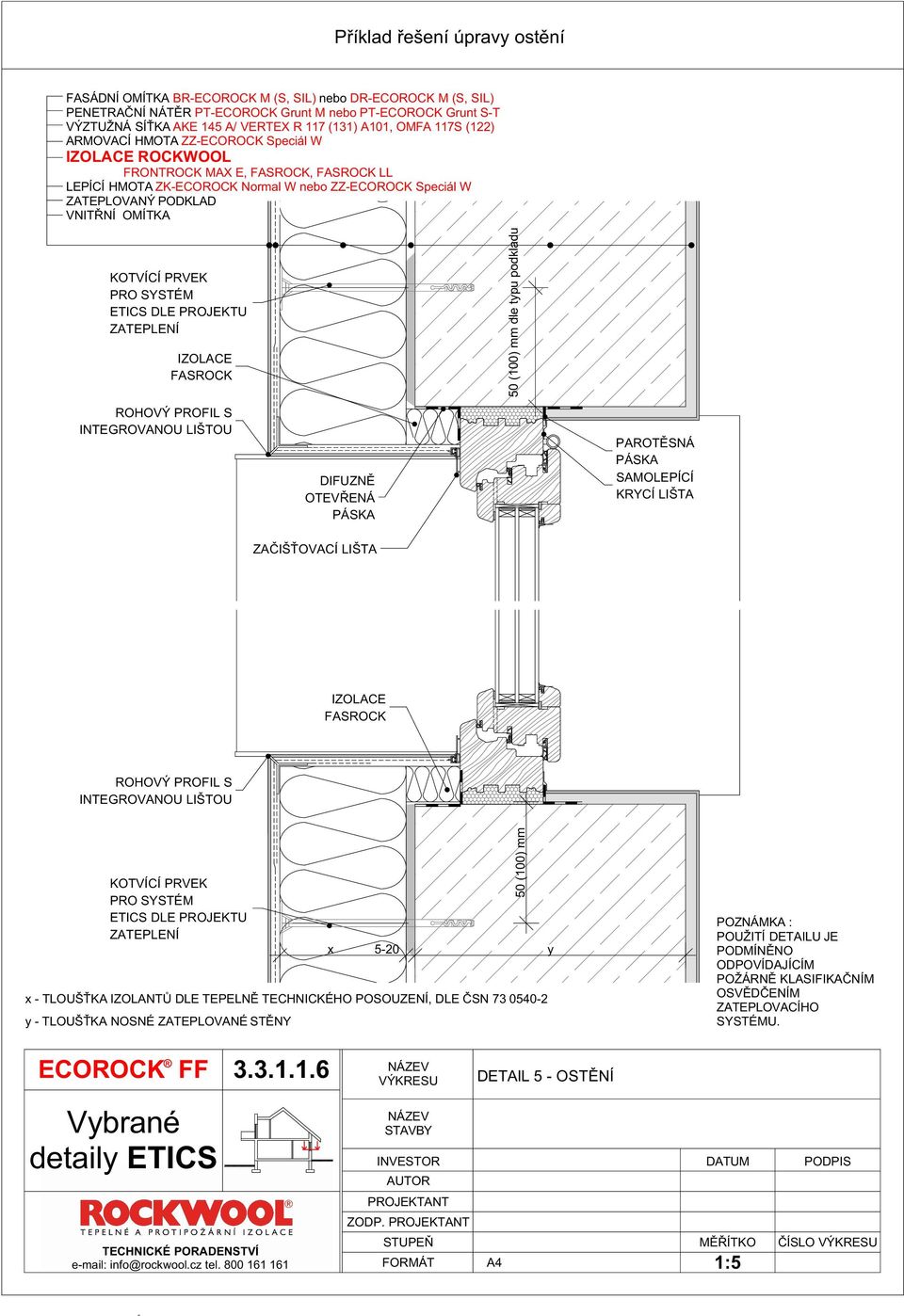

6 50 (100) mm 50 (100) mm dle typu podkladu Příklad řešení úpravy ostění FASÁDNÍ OMÍTKA B-ECOOCK M (S, SIL) nebo D-ECOOCK M (S, SIL) PENETAČNÍ NÁTĚ PT-ECOOCK Grunt M nebo PT-ECOOCK Grunt S-T VÝZTUŽNÁ SÍŤKA AKE 145 A/ VETEX 117 (131) A101, OMFA 117S (122) AMOVACÍ HMOTA ZZ-ECOOCK Speciál W IZOLACE OCKWOOL FONTOCK MAX E, FASOCK, FASOCK LL LEPÍCÍ HMOTA ZK-ECOOCK Normal W nebo ZZ-ECOOCK Speciál W KOTVÍCÍ PVEK PO SYSTÉM ETICS DLE POJEKTU ZATEPLENÍ IZOLACE FASOCK OHOVÝ POFIL S INTEGOVANOU LIŠTOU DIFUZNĚ OTEVŘENÁ PÁSKA PAOTĚSNÁ PÁSKA SAMOLEPÍCÍ KYCÍ LIŠTA ZAČIŠŤOVACÍ LIŠTA IZOLACE FASOCK OHOVÝ POFIL S INTEGOVANOU LIŠTOU KOTVÍCÍ PVEK PO SYSTÉM ETICS DLE POJEKTU ZATEPLENÍ POZNÁMKA : POUŽITÍ DETAILU JE PODMÍNĚNO ODPOVÍDAJÍCÍM POŽÁNĚ KLASIFIKAČNÍM OSVĚDČENÍM ZATEPLOVACÍHO SYSTÉMU. ECOOCK FF DETAIL 5 - OSTĚNÍ AO POJEKTANT ZODP. POJEKTANT FOMÁT ČÍSLO
