1 Manuální počítadlo průtokového množství oleje Návod k provozu Obsah: 1. Všeobecné údaje 1.1 Použití v souladu s určeným účelem 1.2 Konstrukce a popis funkce 1.3 Technická data 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny k ochraně a bezpečnosti práce 2.2 Vysvětlivky k používaným bezpečnostním pokynům a upozorněním 2.3 Bezpečnostní pokyny k nebezpečí ohrožení při zacházení s manuálním počítadlem průtokového množství 3. Montáž 4. Uvedení do provozu 4.1 Vynulování ústrojí počítadla dílčího množství RESET 4.2 Proces výdeje 4.3 Zobrazení celkových součtů 4.4 Hlídání a kontrola funkce 4.5 Programování 5. Údržba / ošetřování 6. Oprava / servis 7. Prohlášení výrobce 8. Zobrazení v rozloženém stavu A801 CZ Verze

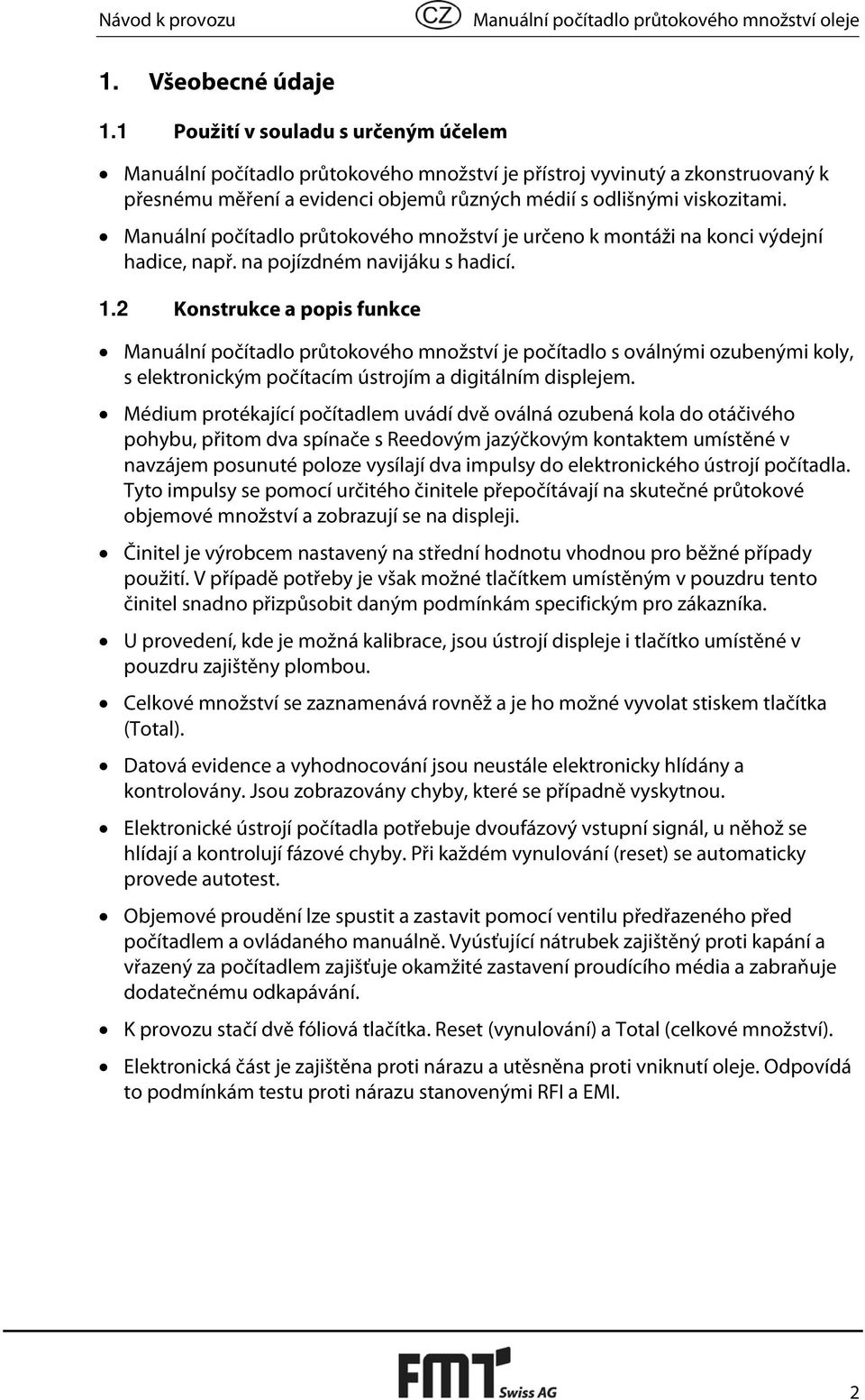

2 Návod k provozu Manuální počítadlo průtokového množství oleje 1. Všeobecné údaje 1.1 Použití v souladu s určeným účelem Manuální počítadlo průtokového množství je přístroj vyvinutý a zkonstruovaný k přesnému měření a evidenci objemů různých médií s odlišnými viskozitami. Manuální počítadlo průtokového množství je určeno k montáži na konci výdejní hadice, např. na pojízdném navijáku s hadicí. 1.2 Konstrukce a popis funkce Manuální počítadlo průtokového množství je počítadlo s oválnými ozubenými koly, s elektronickým počítacím ústrojím a digitálním displejem. Médium protékající počítadlem uvádí dvě oválná ozubená kola do otáčivého pohybu, přitom dva spínače s Reedovým jazýčkovým kontaktem umístěné v navzájem posunuté poloze vysílají dva impulsy do elektronického ústrojí počítadla. Tyto impulsy se pomocí určitého činitele přepočítávají na skutečné průtokové objemové množství a zobrazují se na displeji. Činitel je výrobcem nastavený na střední hodnotu vhodnou pro běžné případy použití. V případě potřeby je však možné tlačítkem umístěným v pouzdru tento činitel snadno přizpůsobit daným podmínkám specifickým pro zákazníka. U provedení, kde je možná kalibrace, jsou ústrojí displeje i tlačítko umístěné v pouzdru zajištěny plombou. Celkové množství se zaznamenává rovněž a je ho možné vyvolat stiskem tlačítka (Total). Datová evidence a vyhodnocování jsou neustále elektronicky hlídány a kontrolovány. Jsou zobrazovány chyby, které se případně vyskytnou. Elektronické ústrojí počítadla potřebuje dvoufázový vstupní signál, u něhož se hlídají a kontrolují fázové chyby. Při každém vynulování (reset) se automaticky provede autotest. Objemové proudění lze spustit a zastavit pomocí ventilu předřazeného před počítadlem a ovládaného manuálně. Vyúsťující nátrubek zajištěný proti kapání a vřazený za počítadlem zajišťuje okamžité zastavení proudícího média a zabraňuje dodatečnému odkapávání. K provozu stačí dvě fóliová tlačítka. Reset (vynulování) a Total (celkové množství). Elektronická část je zajištěna proti nárazu a utěsněna proti vniknutí oleje. Odpovídá to podmínkám testu proti nárazu stanovenými RFI a EMI. 2

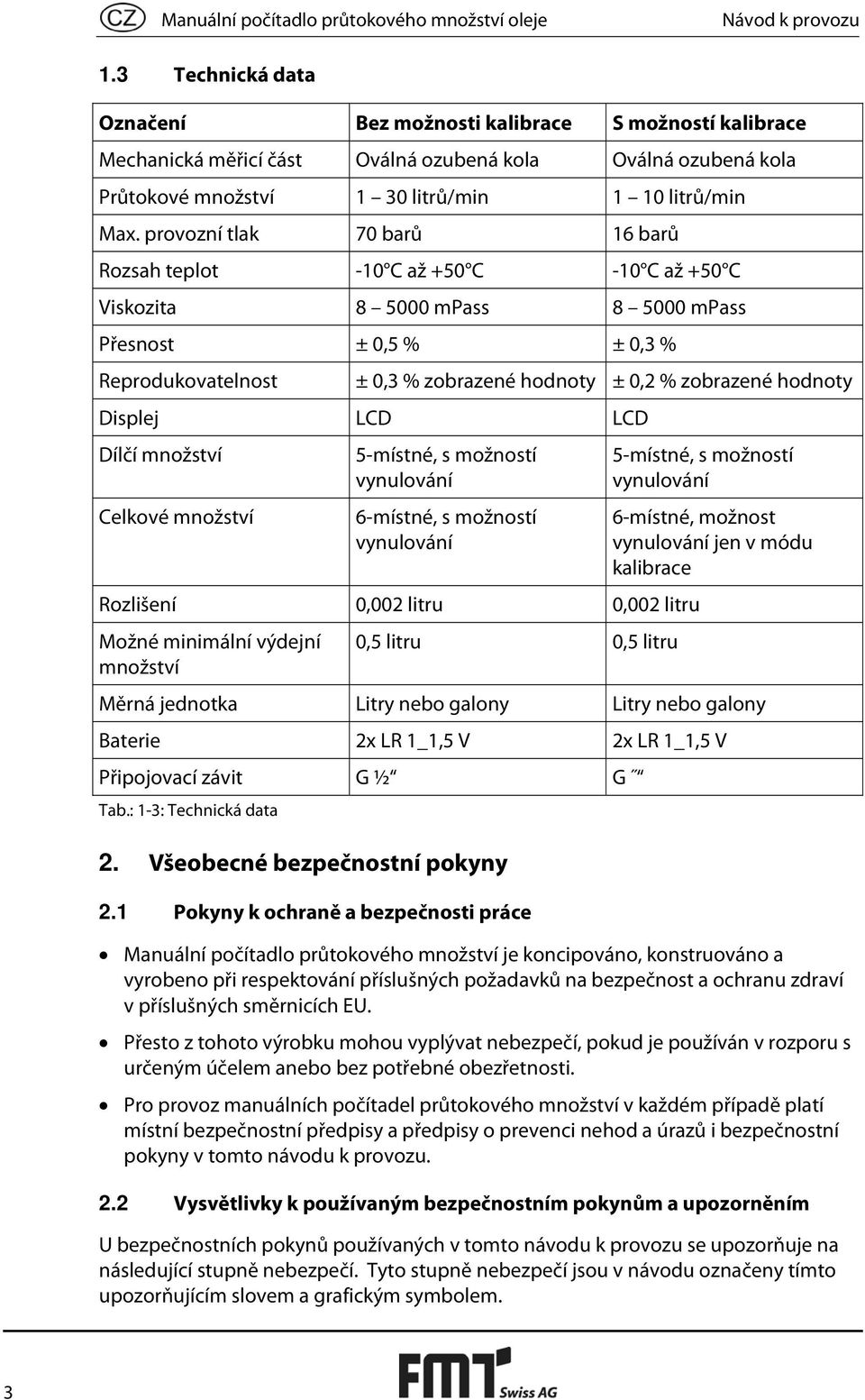

3 Manuální počítadlo průtokového množství oleje Návod k provozu 1.3 Technická data Označení Bez možnosti kalibrace S možností kalibrace Mechanická měřicí část Oválná ozubená kola Oválná ozubená kola Průtokové množství 1 30 litrů/min 1 10 litrů/min Max. provozní tlak 70 barů 16 barů Rozsah teplot -10 C až +50 C -10 C až +50 C Viskozita mpass mpass Přesnost ± 0,5 % ± 0,3 % Reprodukovatelnost ± 0,3 % zobrazené hodnoty ± 0,2 % zobrazené hodnoty Displej LCD LCD Dílčí množství Celkové množství 5-místné, s možností vynulování 6-místné, s možností vynulování Rozlišení 0,002 litru 0,002 litru Možné minimální výdejní množství 0,5 litru 0,5 litru 5-místné, s možností vynulování 6-místné, možnost vynulování jen v módu kalibrace Měrná jednotka Litry nebo galony Litry nebo galony Baterie 2x LR 1_1,5 V 2x LR 1_1,5 V Připojovací závit G ½ G Tab.: 1-3: Technická data 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny k ochraně a bezpečnosti práce Manuální počítadlo průtokového množství je koncipováno, konstruováno a vyrobeno při respektování příslušných požadavků na bezpečnost a ochranu zdraví v příslušných směrnicích EU. Přesto z tohoto výrobku mohou vyplývat nebezpečí, pokud je používán v rozporu s určeným účelem anebo bez potřebné obezřetnosti. Pro provoz manuálních počítadel průtokového množství v každém případě platí místní bezpečnostní předpisy a předpisy o prevenci nehod a úrazů i bezpečnostní pokyny v tomto návodu k provozu. 2.2 Vysvětlivky k používaným bezpečnostním pokynům a upozorněním U bezpečnostních pokynů používaných v tomto návodu k provozu se upozorňuje na následující stupně nebezpečí. Tyto stupně nebezpečí jsou v návodu označeny tímto upozorňujícím slovem a grafickým symbolem. 3

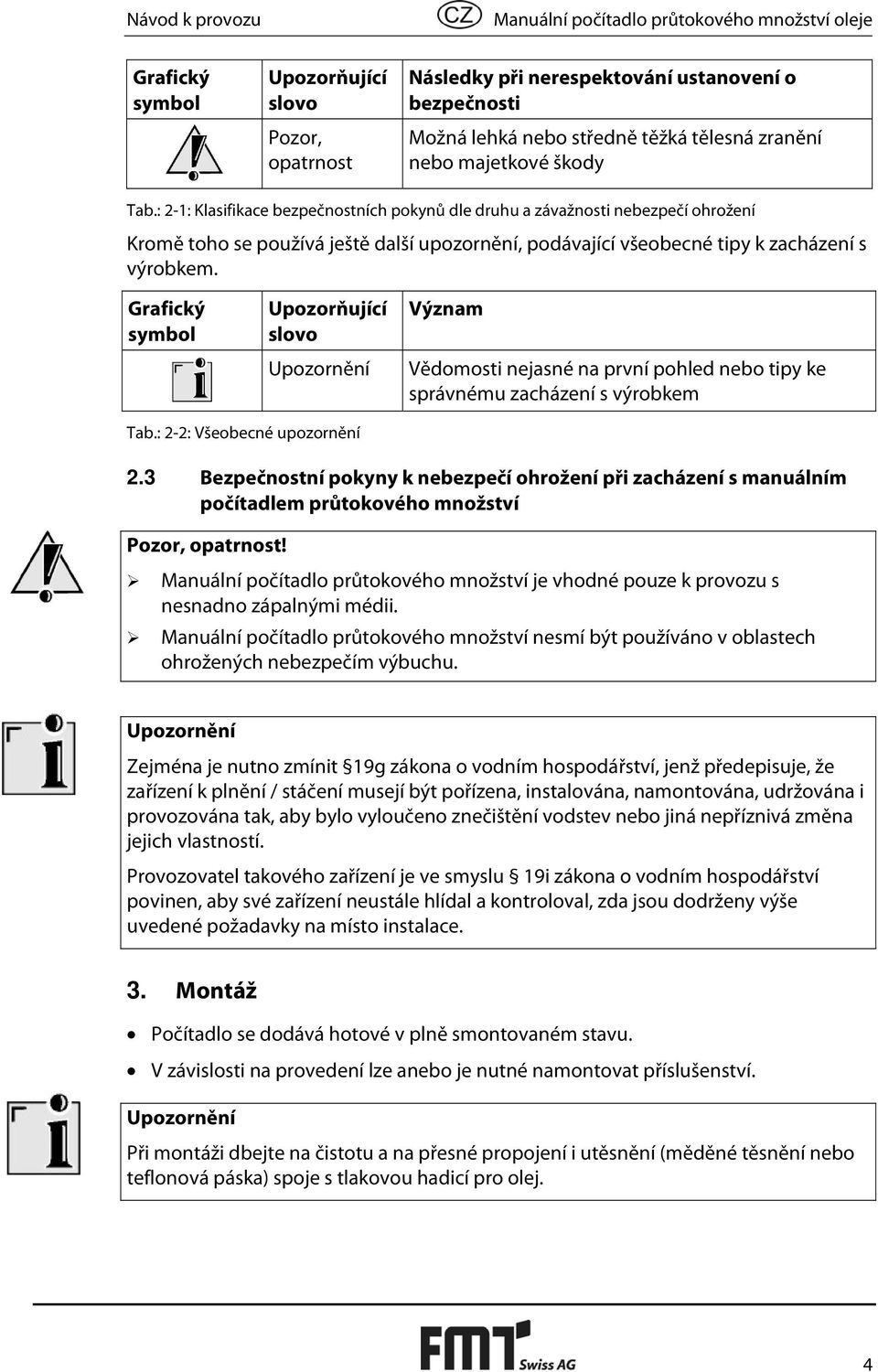

4 Návod k provozu Manuální počítadlo průtokového množství oleje Grafický symbol Upozorňující slovo Pozor, opatrnost Následky při nerespektování ustanovení o bezpečnosti Možná lehká nebo středně těžká tělesná zranění nebo majetkové škody Tab.: 2-1: Klasifikace bezpečnostních pokynů dle druhu a závažnosti nebezpečí ohrožení Kromě toho se používá ještě další upozornění, podávající všeobecné tipy k zacházení s výrobkem. Grafický symbol Upozorňující slovo Upozornění Význam Vědomosti nejasné na první pohled nebo tipy ke správnému zacházení s výrobkem Tab.: 2-2: Všeobecné upozornění 2.3 Bezpečnostní pokyny k nebezpečí ohrožení při zacházení s manuálním počítadlem průtokového množství Pozor, opatrnost! Manuální počítadlo průtokového množství je vhodné pouze k provozu s nesnadno zápalnými médii. Manuální počítadlo průtokového množství nesmí být používáno v oblastech ohrožených nebezpečím výbuchu. Upozornění Zejména je nutno zmínit 19g zákona o vodním hospodářství, jenž předepisuje, že zařízení k plnění / stáčení musejí být pořízena, instalována, namontována, udržována i provozována tak, aby bylo vyloučeno znečištění vodstev nebo jiná nepříznivá změna jejich vlastností. Provozovatel takového zařízení je ve smyslu 19i zákona o vodním hospodářství povinen, aby své zařízení neustále hlídal a kontroloval, zda jsou dodrženy výše uvedené požadavky na místo instalace. 3. Montáž Počítadlo se dodává hotové v plně smontovaném stavu. V závislosti na provedení lze anebo je nutné namontovat příslušenství. Upozornění Při montáži dbejte na čistotu a na přesné propojení i utěsnění (měděné těsnění nebo teflonová páska) spoje s tlakovou hadicí pro olej. 4

5 Manuální počítadlo průtokového množství oleje Návod k provozu 4. Uvedení do provozu 4.1 Vynulování ústrojí počítadla dílčího množství RESET Hodnotu naposledy čerpaného množství v paměti dílčích množství lze vynulovat tlačítkem RESET. Vynulování během procesu čerpání není možné. 4.2 Proces výdeje Stiskem resp. uvolněním ovládací páky se spustí nebo přeruší proces výdejního dávkování. Při opětovném stisku ovládací páky proces výdejního dávkování pokračuje na místě přerušení, jestliže předtím nebylo stisknuto tlačítko RESET. Zobrazená hodnota zůstává zachována tak dlouho, dokud nedojde ke stisku tlačítka RESET. Během procesu dávkování jsou ignorovány všechny povely vydané pomocí tlačítek! 4.3 Zobrazení celkových součtů Stiskem tlačítka TOTAL se zobrazení přepne na ústrojí počítadla celkového součtu. Toto ústrojí počítadla lze vynulovat pouze v módu programování. 4.4 Hlídání a kontrola funkce Při každém stisku tlačítka RESET se automaticky provede autotest ústrojí počítadla. Před vynulováním displeje se všechny segmenty na krátkou dobu zobrazí a na krátkou dobu zhasnou. Impulsy přijaté během fáze autotestu jsou zaznamenány a vyhodnoceny. Dojde ke kontrole všech ostatních hodnot uložených v paměti (činitel korekce, měrná jednotka). Teprve při shodě všech hodnot je možné měření. Není-li tomu tak, na displeji se zobrazí chybové hlášení ERR. Během procesu dávkování počítadlo průběžně kontroluje směr průtoku a přijaté impulsy. Jestliže je směr průtoku oleje obrácený anebo jestliže měřicí systém vysílá zmatené signály, zobrazí se na displeji rovněž ERR. Jestliže se při procesu dávkování opakovaně zobrazí ERR, je nutné manuální počítadlo průtokového množství opravit. 4.5 Programování K programování je nutné nejprve vyjmout uzavírací šroub (pol. 11) na pouzdru (obr. 8-1). U provedení s možností kalibrace je k tomuto účelu nejprve potřeba odstranit plombu, tak aby tento zásah mohly provádět pouze oprávněné osoby. Tlačítko programování umístěné v pouzdru je třeba přidržet po dobu cca 5 s. Pak se opětovným jedním stiskem přepínají oblasti jdoucí po sobě za sebou! Zobrazují se následující oblasti: a) cal. 0,000 L (mód kalibrace a měrná jednotka litry nebo galony) b) [ nebo ] (směr průtoku) c) CLr L (vynulování zobrazení celkového množství) d) (činitel kalibrace) 5

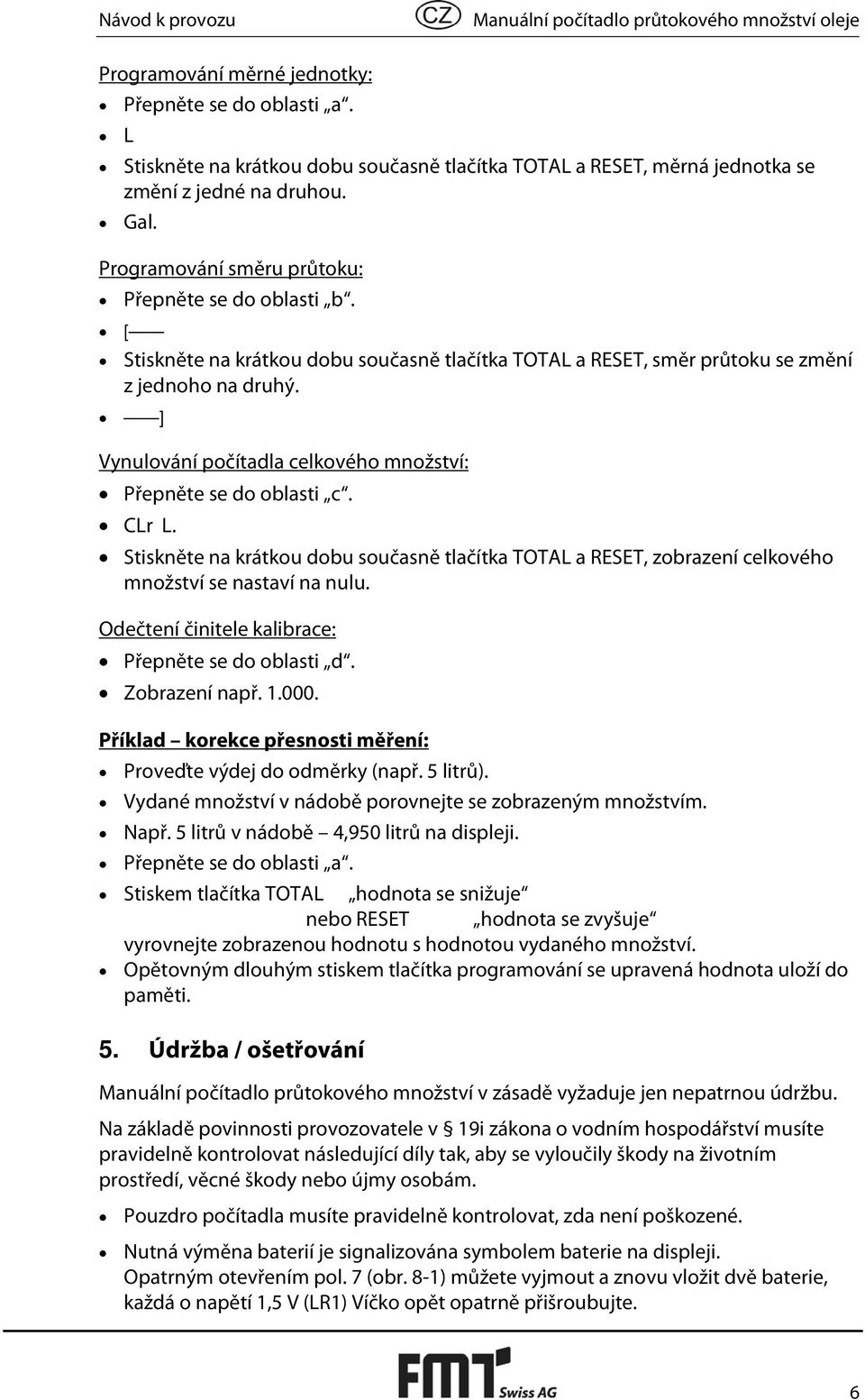

6 Návod k provozu Manuální počítadlo průtokového množství oleje Programování měrné jednotky: Přepněte se do oblasti a. L Stiskněte na krátkou dobu současně tlačítka TOTAL a RESET, měrná jednotka se změní z jedné na druhou. Gal. Programování směru průtoku: Přepněte se do oblasti b. [ Stiskněte na krátkou dobu současně tlačítka TOTAL a RESET, směr průtoku se změní z jednoho na druhý. ] Vynulování počítadla celkového množství: Přepněte se do oblasti c. CLr L. Stiskněte na krátkou dobu současně tlačítka TOTAL a RESET, zobrazení celkového množství se nastaví na nulu. Odečtení činitele kalibrace: Přepněte se do oblasti d. Zobrazení např Příklad korekce přesnosti měření: Proveďte výdej do odměrky (např. 5 litrů). Vydané množství v nádobě porovnejte se zobrazeným množstvím. Např. 5 litrů v nádobě 4,950 litrů na displeji. Přepněte se do oblasti a. Stiskem tlačítka TOTAL hodnota se snižuje nebo RESET hodnota se zvyšuje vyrovnejte zobrazenou hodnotu s hodnotou vydaného množství. Opětovným dlouhým stiskem tlačítka programování se upravená hodnota uloží do paměti. 5. Údržba / ošetřování Manuální počítadlo průtokového množství v zásadě vyžaduje jen nepatrnou údržbu. Na základě povinnosti provozovatele v 19i zákona o vodním hospodářství musíte pravidelně kontrolovat následující díly tak, aby se vyloučily škody na životním prostředí, věcné škody nebo újmy osobám. Pouzdro počítadla musíte pravidelně kontrolovat, zda není poškozené. Nutná výměna baterií je signalizována symbolem baterie na displeji. Opatrným otevřením pol. 7 (obr. 8-1) můžete vyjmout a znovu vložit dvě baterie, každá o napětí 1,5 V (LR1) Víčko opět opatrně přišroubujte. 6

7 Manuální počítadlo průtokového množství oleje Návod k provozu Sítko pol. 29 (obr. 8-1) musíte čas od času vyčistit v závislosti na jeho znečištění. 6. Oprava / servis Manuální počítadlo průtokového množství bylo vyvinuto a vyrobeno při dodržení nejvyšších standardů kvality. Jestliže se přes všechna opatření k dodržení kvality vyskytne problém, obraťte se prosím na naši službu zákazníkům: FMT Swiss AG Tel Fax info@fmtag.ch 7. Prohlášení výrobce Tímto prohlašujeme, že níže popsaný přístroj svojí koncepcí a typem konstrukce i provedením, které uvádíme na trh, odpovídá ustanovením příslušných předpisů. Při použití, které není v souladu s určeným účelem, ztrácí toto prohlášení svou platnost. Přístroj Manuální počítadlo průtokového množství Směrnice EU Směrnice EU o elektromagnetické kompatibilitě (89/336/EHS) ve znění směrnice 93/31/EHS Aplikovaná národní norma DIN VDE 0843 Část FMT Swiss AG 8. Zobrazení v rozloženém stavu Pol. Množ ství č. výrobku Označení Pryžová ochrana Fólie Nosič desek Deska kompletní Šrouby do plechu Ploché těsnění Uzavírací šroub O-kroužek Tlačná pružina Baterie Dipl.-Ing. Rudolf Schlenker 7

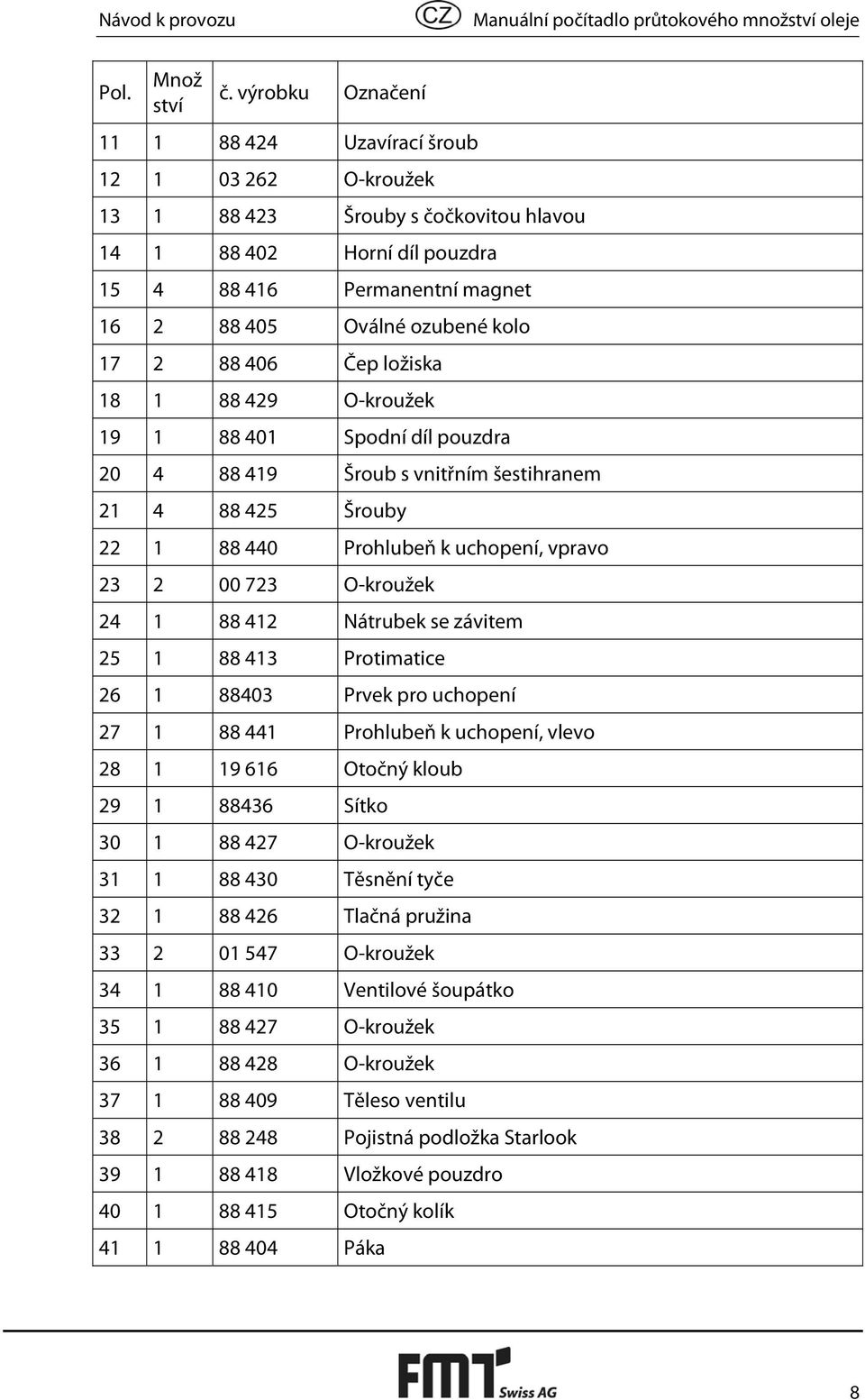

8 Návod k provozu Manuální počítadlo průtokového množství oleje Pol. Množ ství č. výrobku Označení Uzavírací šroub O-kroužek Šrouby s čočkovitou hlavou Horní díl pouzdra Permanentní magnet Oválné ozubené kolo Čep ložiska O-kroužek Spodní díl pouzdra Šroub s vnitřním šestihranem Šrouby Prohlubeň k uchopení, vpravo O-kroužek Nátrubek se závitem Protimatice Prvek pro uchopení Prohlubeň k uchopení, vlevo Otočný kloub Sítko O-kroužek Těsnění tyče Tlačná pružina O-kroužek Ventilové šoupátko O-kroužek O-kroužek Těleso ventilu Pojistná podložka Starlook Vložkové pouzdro Otočný kolík Páka 8

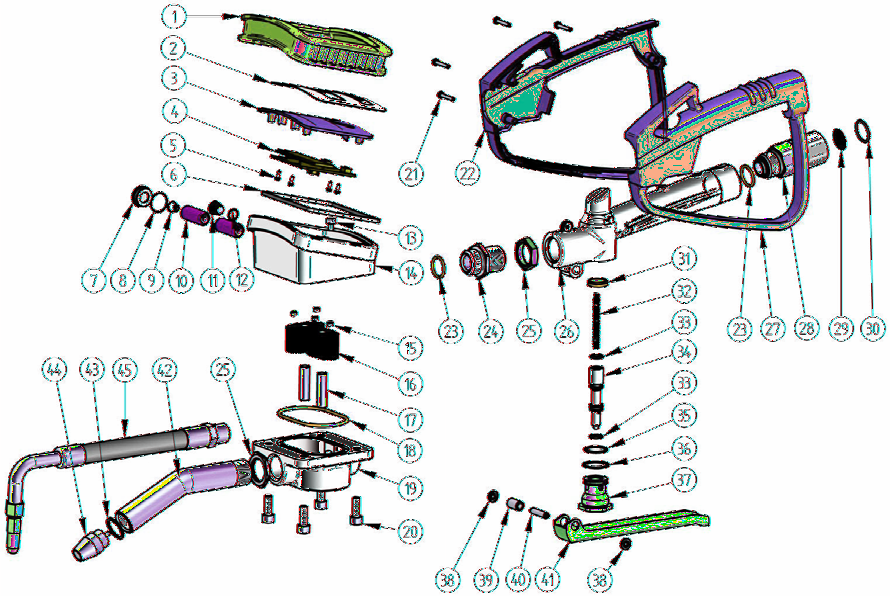

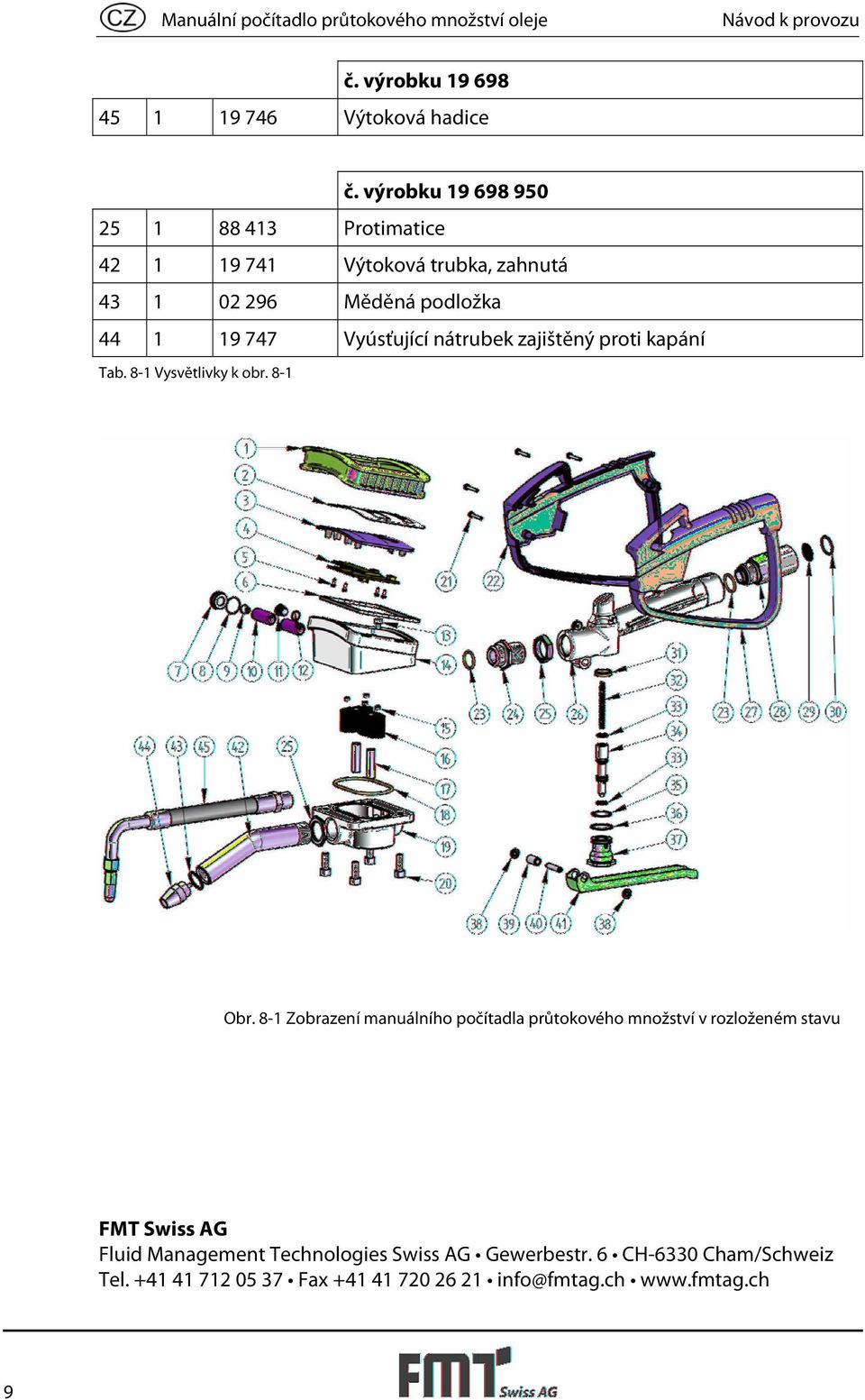

9 Manuální počítadlo průtokového množství oleje Návod k provozu č. výrobku Výtoková hadice č. výrobku Protimatice Výtoková trubka, zahnutá Měděná podložka Vyúsťující nátrubek zajištěný proti kapání Tab. 8-1 Vysvětlivky k obr. 8-1 Obr. 8-1 Zobrazení manuálního počítadla průtokového množství v rozloženém stavu FMT Swiss AG Fluid Management Technologies Swiss AG Gewerbestr. 6 CH-6330 Cham/Schweiz Tel Fax info@fmtag.ch 9
