1 Střední odborná škola stavební a Střední odborné učiliště stavební Rybitví Vzdělávací oblast: Odborné vzdělávání profilující okruhy Název: Technické kreslení a CAD I. Autor: ing. Milan Hanus Datum, třída: , 3.A Stručná anotace: Formáty, rámečky, popisová pole Tento materiál byl vytvořen vrámci projektu Inovace ve vzdělávání na naší škole V rámci OP Vzdělávání pro konkurenceschopnost Tento materiál byl vytvořen v rámci projektu Inovace ve vzdělávání na naší škole V rámci OP Vzdělávání pro konkurenceschopnost

2 Formáty technických výkresů Elektrotechnické, strojírenské i stavební výkresy se kreslí na výkresové listy o normalizovaných rozměrech. Formáty používané v Evropě se označují ISO Ačíslo. Základem je formát A0 s plochou 1m2 a tvar obdélníku s poměrem stran 1:SQRT(2). Další formáty vznikají dělením delší strany na polovinu. Všechny formáty jsou geometricky podobné.

3 Má-li zobrazovaný objekt jeden rozměr výrazně větší než druhý (např. dlouhý stožár), lze základní formáty prodloužit.

4 Existují i jiné formáty (př. anglické normy ANSI). Úprava výkresového listu Norma stanovuje také veškerou úpravu výkresového listu. Na výkresovém listu musí být Rámeček s dalšími pomocnými značkami Popisové pole

5 Skládání výkresů Výkres je součástí technické dokumentace. Ta má obvykle podobu desek s materiály formátu A4. Všechny větší výkresy než A4 se skládají na formát A4 lícem nahoru 2) 1)

6 Rámeček Rámeček ohraničuje kreslící plochu. Kreslí se souvislou tlustou čárou nejméně 0,5 mm tlustou, Levý okraj je možné i u malých formátů nechat 20mm pro případné svazování.

7 Popisové pole Je spec. místo na výkrese, kam se zapisují údaje informační, identifikační a organizační povahy. Umísťuje se vždy do pravého dolního rohu max. 170 mm Jeho podoba již není normalizována, musí však obsahovat některé povinné položky

8 Příklad popisové pole Červené čáry = tlusté Modré = tenké Zelené pole = Identifikační pole Technické údaje Popis změn na výkrese Administrativní údaje Hlavní měřítko Vlastník Číslo výkresu Název výkresu Údaje o počtu listů (vícelistové výkresy)

9 Identifikační pole Musí být v pravém dolním rohu popisového pole a musí být orámováni čárou o stejné tloušťce jako rámeček. Je povinnou částí popisového pole, musí obsahovat následující informace a) Číslo výkresu -musí být vždy vpravo dole popisového pole, způsob číslování kombinace číslic a písmen b) Název výkresu -co nejkratší, ale výstižné. Nejsou povoleny zdrobněliny c) Jméno zákonného majitele výkresu

10 Souřadnicová síť Vně rámečku se kreslí i souřadnicová síť. Slouží pro usnadnění orientace na kreslící ploše na všech formátech. Souřadnicová síť je tvořena myšlenými přímkami, jejichž umístění je tvořeno tlustými úsečkami (nejméně 0,5mm) v lemu

11 Středící značky Na výkrese ISO A musí být 4 středící značky pro usnadnění reprodukce výkresu. Značky se umísťují doprostřed každé strany. Tlustá čáry min 0,5mm a přetahují se 5mm dovnitř kreslící plochy. Porovnávací měřítko Doporučuje se nejméně 100mm dlouhé a 5mm široké s dělením po 10mm. Kreslí se tlustou čarou (nejméně 10mm) dolů doprostřed těsně k rámci

12 Literatura Šťastný J., Třeštík B. a kol.: Manuál technické dokumentace (6. přepracované vydání), Nakladatelsví KOPP, 2009 (ISBN ) M. Spielmann, J.Špaček: AutoCAD názorný průvodce pro verze 2008, 2009, Computers Press 2008 (nebo jakákoliv jiná učebnice AutoCADu)

13 Střední odborná škola stavební a Střední odborné učiliště stavební Rybitví Vzdělávací oblast: Odborné vzdělávání profilující okruhy Název: Technické kreslení a CAD I. Autor: ing. Milan Hanus Datum, třída: , 3.A Stručná anotace: Práce s rámečkem a popisové pole Tento materiál byl vytvořen vrámci projektu Inovace ve vzdělávání na naší škole V rámci OP Vzdělávání pro konkurenceschopnost Tento materiál byl vytvořen v rámci projektu Inovace ve vzdělávání na naší škole V rámci OP Vzdělávání pro konkurenceschopnost

14 AutoCAD Práce s rámečkem v AutoCADu Rámečky jednotlivých formátů je dobré si předkreslit do jednoho výkresu, a z každého z nich vytvořit tzv. blok. A2 Rámečky.dwg A4 A3

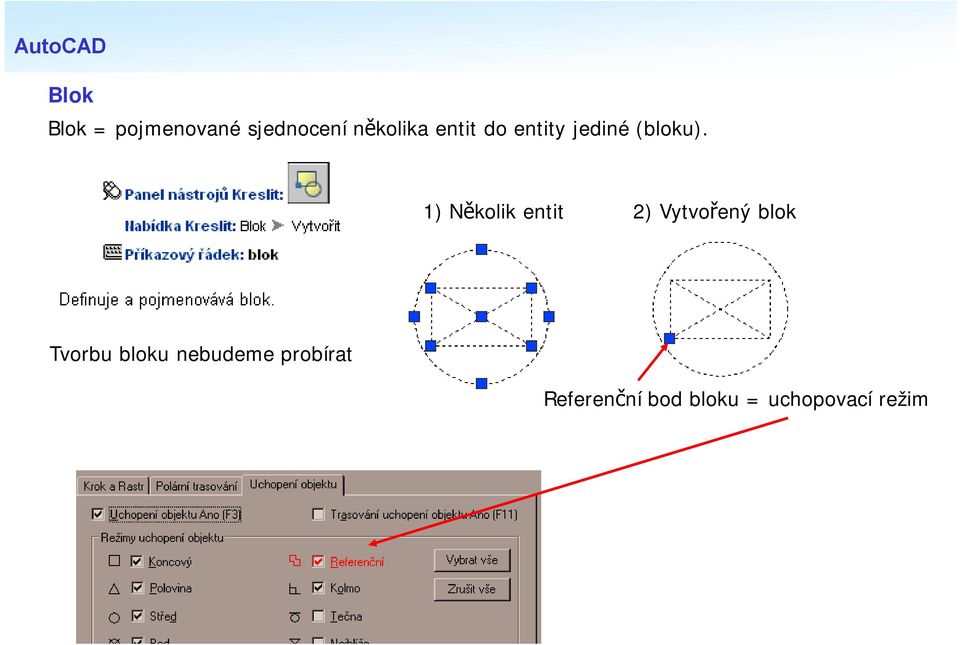

15 AutoCAD Blok Blok = pojmenované sjednocení několika entit do entity jediné (bloku). 1) Několik entit 2) Vytvořený blok Tvorbu bloku nebudeme probírat Referenční bod bloku = uchopovací režim

16 AutoCAD Pozn.: Blok lze jako celek podrobit všem editačním operacím (bezpříkazová editace probíhá prostřednictvím referenčního bodu bloku). S entitami, z nichž je blok složen, nelze samostatně manipulovat. Je však možné je použít k uchopení objektů Blok je samozřejmě možné rozložit zpátky na jednotlivé entity. Lze to provést příkazem Rozložit Tento příkaz lze použít kromě bloků i na některé základní entity např. obdélník rozloží na čtyři úsečky apod.

17 AutoCAD Vlastní kreslení rámečku se tak omezí pouze na zkopírování bloku zjednoho výkresu (výkres srámečky) do druhého (výkres, který zrovna kreslím). Na to lze využít standardní operace dostupné vkaždé aplikaci na platformě Windows vmenu úpravy kopírovat a vložit. Jejich využití je intuitivní

18 AutoCAD Práce s popisovým polem v AutoCADu Popisové pole je taktéž vhodné si uložit do samostatného výkresu. Nyní ovšem ne jako blok, neboť obsahuje spousty textů, které je nutné pro každý jednotlivý výkres znovu editovat. Popisové pole tak podobně jako rámeček pouze zkopírujeme do rozpracovaného výkresu. razitko.dwg

19 Literatura Šťastný J., Třeštík B. a kol.: Manuál technické dokumentace (6. přepracované vydání), Nakladatelsví KOPP, 2009 (ISBN ) M. Spielmann, J.Špaček: AutoCAD názorný průvodce pro verze 2008, 2009, Computers Press 2008 (nebo jakákoliv jiná učebnice AutoCADu)
