CLAMPEX KTR 400 Provozní a montážní návod

Transkript

1 1 z 8 Upínací pouzdro CLAMPEX je třecí, rozebíratelné spojení hřídel-náboj pro válcové hřídele a díry bez lícovaného pera. Obsah 1 Technické údaje 2 Pokyny 2.1 Všeobecné pokyny 2.2 Značky pro bezpečnost a pokyny 2. Všeobecné pokyny týkající se nebezpečí 2.4 Správný způsob použití Skladování 4.1 Součásti upínacího pouzdra KTR Pokyny pro upínací pouzdro 4. Montáž upínacího pouzdra 4.4 Demontáž upínacího pouzdra 4.5 Zásoby náhradních dílů, kontakty na zákaznické služby 5 Pokyny pro použití v -prostředí dle ATEX 95 Vlastnická práva dle Značka: Pz Náhrada za: ---

2 2 z 8 1 Technické údaje Obrázek 1: 1) Toto jsou maximální utahovací momenty šroubů. Mohou být redukovány o max. 40% tabulkové hodnoty, přičemž potom se odpovídajícím způsobem poměrně sníží hodnoty M, F ax, P W a P N. Tabulka 1: Průmyslové standardní použití Rozměry [mm] dxd B B1 B2 B M Upínací šrouby DIN EN ISO μ ges. = 0,14 z M 1) A počet [Nm] Převoditelný kroutící moment nebo axiální síla M F ax [Nm] [kn] Vlastnická práva dle Značka: Pz Náhrada za: --- Měrný tlak mezi upínacím pouzdrem [N/mm 2 ] Hřídel Náboj P W P N Hmotnost [kg] 24 x M ,54 25 x M ,5 28 x M ,50 0 x M ,47 2 x M ,77 5 x M ,71 8 x M ,25 40 x M ,21 42 x M ,16 45 x M ,08 48 x M ,45 50 x M ,8 55 x M ,49 60 x M ,60 65 x M ,70 70 x M ,12 75 x M ,29 80 x M ,46 85 x M ,64 90 x M ,81 95 x M , x M , x M , x M ,12 10 x M , x M , x M , x M , x M , x M , x M ,9 200 x M ,6 220 x M , x M , x M ,2 280 x M ,77 00 x M ,72 20 x M ,52 40 x M ,86 60 x M ,78 80 x M , x M ,0

3 z 8 1 Technické údaje Obrázek 1: 1) Toto jsou maximální utahovací momenty šroubů. Mohou být redukovány o max. 40% tabulkové hodnoty, přičemž potom se odpovídajícím způsobem poměrně sníží hodnoty M, F ax, P W a P N. Tabulka 2: Aplikace se součástmi namáhanými na ohyb a na krut Rozměry [mm] Upínací šrouby DIN EN ISO μ ges. = 0,14 M A 1) Převoditelný kroutící moment nebo axiální síla M F ax [Nm] [kn] Převoditelný ohybový moment Mb zul. [Nm] Vlastnická práva dle Značka: Pz Náhrada za: --- Měrný tlak mezi upínacím pouzdrem [N/mm 2 ] Hmotno st [kg] dxd B B1 B2 B M z Hřídel Náboj Počet [Nm] P W P N 24 x M ,54 25 x M ,5 28 x M ,50 0 x M ,47 2 x M ,77 5 x M ,71 8 x M ,25 40 x M ,21 42 x M ,16 45 x M ,08 48 x M ,45 50 x M ,8 55 x M ,49 60 x M ,60 65 x M ,70 70 x M ,12 75 x M ,29 80 x M ,46 85 x M ,64 90 x M ,81 95 x M , x M , x M , x M ,12 10 x M , x M , x M , x M , x M , x M , x M ,9 200 x M ,6 220 x M , x M , x M ,2 280 x M ,77 00 x M ,72 20 x M ,52 40 x M ,86 60 x M ,78 80 x M , x M ,0

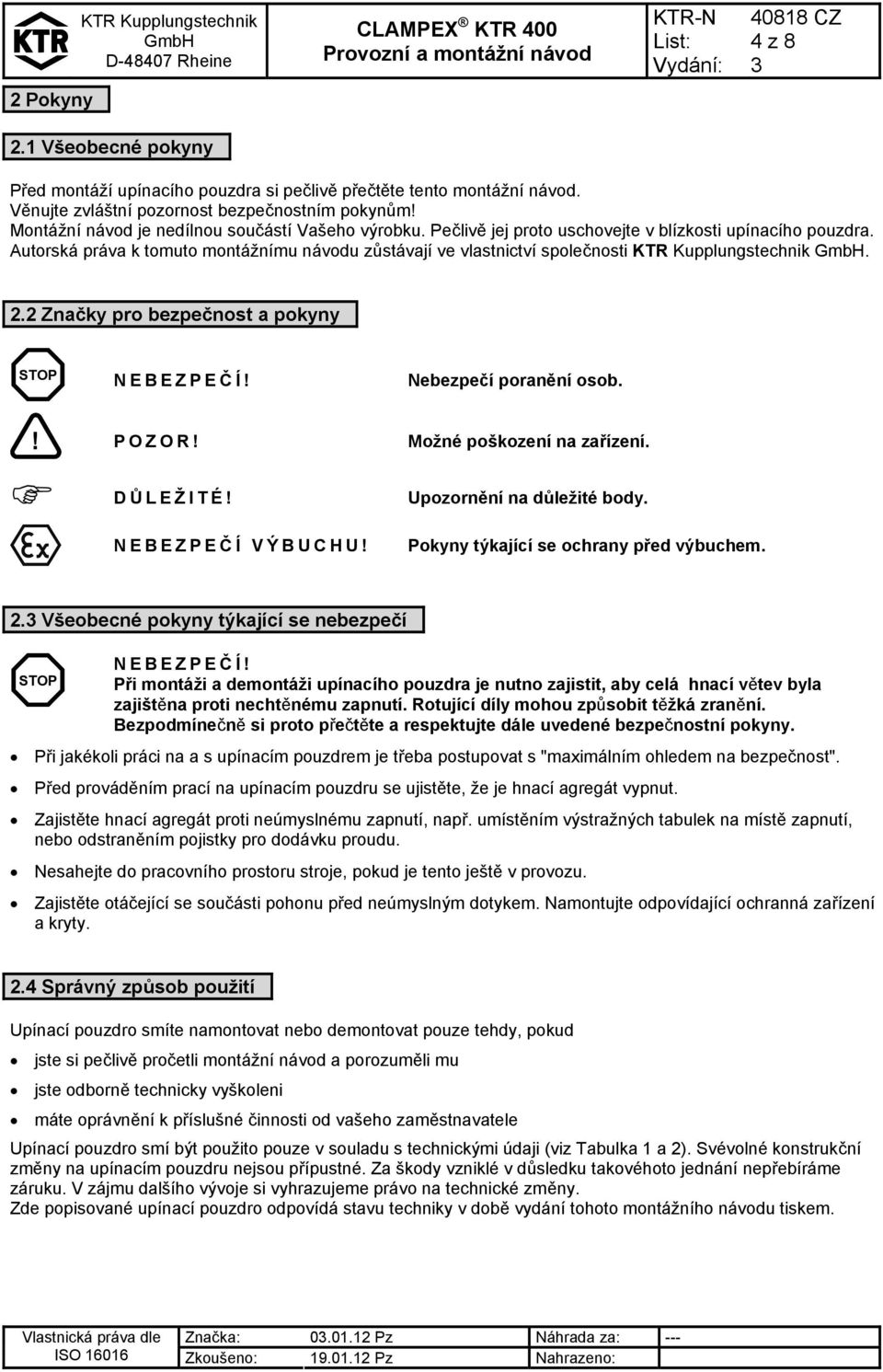

4 4 z 8 2 Pokyny 2.1 Všeobecné pokyny Před montáží upínacího pouzdra si pečlivě přečtěte tento montážní návod. Věnujte zvláštní pozornost bezpečnostním pokynům! Montážní návod je nedílnou součástí Vašeho výrobku. Pečlivě jej proto uschovejte v blízkosti upínacího pouzdra. Autorská práva k tomuto montážnímu návodu zůstávají ve vlastnictví společnosti KTR Kupplungstechnik. 2.2 Značky pro bezpečnost a pokyny STOP NEBEZPEČ Í! Nebezpečí poranění osob.! P O Z O R! Možné poškození na zařízení. D Ů LEŽITÉ! Upozornění na důležité body. NEBEZPEČ Í VÝBUCHU! Pokyny týkající se ochrany před výbuchem. 2. Všeobecné pokyny týkající se nebezpečí STOP NEBEZPEČ Í! Při montáži a demontáži upínacího pouzdra je nutno zajistit, aby celá hnací větev byla zajištěna proti nechtěnému zapnutí. Rotující díly mohou způsobit těžká zranění. Bezpodmínečně si proto přečtěte a respektujte dále uvedené bezpečnostní pokyny. Při jakékoli práci na a s upínacím pouzdrem je třeba postupovat s "maximálním ohledem na bezpečnost". Před prováděním prací na upínacím pouzdru se ujistěte, že je hnací agregát vypnut. Zajistěte hnací agregát proti neúmyslnému zapnutí, např. umístěním výstražných tabulek na místě zapnutí, nebo odstraněním pojistky pro dodávku proudu. Nesahejte do pracovního prostoru stroje, pokud je tento ještě v provozu. Zajistěte otáčející se součásti pohonu před neúmyslným dotykem. Namontujte odpovídající ochranná zařízení a kryty. 2.4 Správný způsob použití Upínací pouzdro smíte namontovat nebo demontovat pouze tehdy, pokud jste si pečlivě pročetli montážní návod a porozuměli mu jste odborně technicky vyškoleni máte oprávnění k příslušné činnosti od vašeho zaměstnavatele Upínací pouzdro smí být použito pouze v souladu s technickými údaji (viz Tabulka 1 a 2). Svévolné konstrukční změny na upínacím pouzdru nejsou přípustné. Za škody vzniklé v důsledku takovéhoto jednání nepřebíráme záruku. V zájmu dalšího vývoje si vyhrazujeme právo na technické změny. Zde popisované upínací pouzdro odpovídá stavu techniky v době vydání tohoto montážního návodu tiskem. Vlastnická práva dle Značka: Pz Náhrada za: ---

5 5 z 8 Skladování Upínací pouzdra jsou dodávána zakonzervovaná a lze je skladovat na zakrytém a suchém místě po dobu 6-9 měsíců.! POZOR! Vlhké skladovací prostory jsou nevhodné. Je třeba dbát na to, aby nevznikala žádná kondenzační vlhkost. Upínací pouzdro je obecně dodáváno smontované. Tolerance, povrchy Dobrý průběh soustružení je dostačující: Rz 16m Nejvyšší povolená tolerance: d = h8/h8 - hřídel/náboj 4.1 Součásti upínacího pouzdra KTR 400 Součást Počet kusů Označení 1 1 Přední tlačný kroužek (rozříznutý) 2 1 Zadní tlačný kroužek (rozříznutý) 1 Vnější prstenec (rozříznutý) 4 Viz tabulka 1 a 2 Inbus šroub DIN EN ISO 4762 Obrázek 2:! POZOR! Před montáží upínacího pouzdra zkontrolujte, že výřezy součástí 1, 2 a vzájemně lícují. D Ů LEŽITÉ! Znečištěná nebo použitá upínací pouzdra je třeba před osazením demontovat a vyčistit. Následně je třeba nanést řídký olej (např. univerzální olej Ballistol nebo Klüber Quietsch- Ex). Vlastnická práva dle Značka: Pz Náhrada za: ---

6 6 z Pokyny pro upínací pouzdro D Ů LEŽITÉ! Předpokládejte mezi zadním tlačným kroužkem a nábojem/hřídelem volný prostor pro budoucí demontáž. Obrázek : Volný prostor pro demontáž Vzorec pro výpočet volného prostoru x pro demontáž: x (B 1 2 B 2 ) Hodnoty B 1 a B 2 viz Tabulky 1 a Montáž upínacího pouzdra Kontrolujte uložení hřídele a náboje na předepsanou toleranci (h8/h8). Očistěte dotykové plochy upínacího pouzdra jakož i hřídele a náboje (viz Obrázek 4) a následně naneste řídký olej (např. univerzální olej Ballistol nebo Klüber Quietsch-Ex). Obrázek 4: Očištění dotykových ploch! POZOR! Nepoužívejte oleje a maziva se sulfidem molybdeničitým nebo vysokotlakými aditivy, přídavky teflonu a silikonu, jakož i kluzné mazací pasty. Lehce povolte upínací šrouby. Pro usnadnění montáže upevněte přední a zadní tlačný kroužek přes příslušné odtlačovací závity prostřednictvím 2 upínacích šroubů (viz obrázek 5 a 6). Vložte upínací pouzdro KTR 400 mezi hřídel a náboj. Obrázek 5: Upevnění předního tlačného kroužku Obrázek 6: Upevnění zadního tlačného kroužku Vlastnická práva dle Značka: Pz Náhrada za: ---

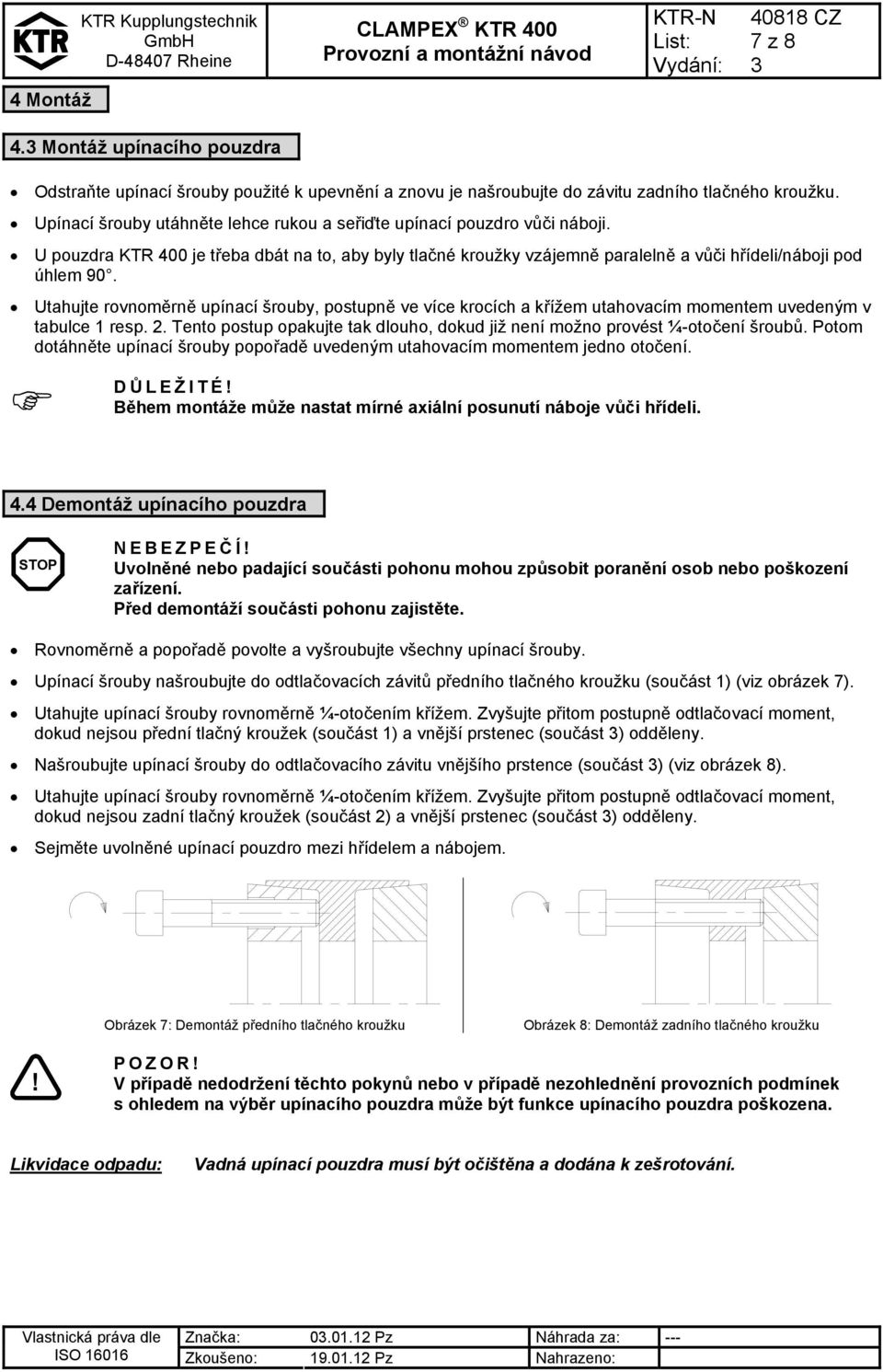

7 7 z 8 4. Montáž upínacího pouzdra Odstraňte upínací šrouby použité k upevnění a znovu je našroubujte do závitu zadního tlačného kroužku. Upínací šrouby utáhněte lehce rukou a seřiďte upínací pouzdro vůči náboji. U pouzdra KTR 400 je třeba dbát na to, aby byly tlačné kroužky vzájemně paralelně a vůči hřídeli/náboji pod úhlem 90. Utahujte rovnoměrně upínací šrouby, postupně ve více krocích a křížem utahovacím momentem uvedeným v tabulce 1 resp. 2. Tento postup opakujte tak dlouho, dokud již není možno provést ¼-otočení šroubů. Potom dotáhněte upínací šrouby popořadě uvedeným utahovacím momentem jedno otočení. D Ů LEŽITÉ! Během montáže může nastat mírné axiální posunutí náboje vůči hřídeli. 4.4 Demontáž upínacího pouzdra STOP NEBEZPEČ Í! Uvolněné nebo padající součásti pohonu mohou způsobit poranění osob nebo poškození zařízení. Před demontáží součásti pohonu zajistěte. Rovnoměrně a popořadě povolte a vyšroubujte všechny upínací šrouby. Upínací šrouby našroubujte do odtlačovacích závitů předního tlačného kroužku (součást 1) (viz obrázek 7). Utahujte upínací šrouby rovnoměrně ¼-otočením křížem. Zvyšujte přitom postupně odtlačovací moment, dokud nejsou přední tlačný kroužek (součást 1) a vnější prstenec (součást ) odděleny. Našroubujte upínací šrouby do odtlačovacího závitu vnějšího prstence (součást ) (viz obrázek 8). Utahujte upínací šrouby rovnoměrně ¼-otočením křížem. Zvyšujte přitom postupně odtlačovací moment, dokud nejsou zadní tlačný kroužek (součást 2) a vnější prstenec (součást ) odděleny. Sejměte uvolněné upínací pouzdro mezi hřídelem a nábojem. Obrázek 7: Demontáž předního tlačného kroužku Obrázek 8: Demontáž zadního tlačného kroužku! POZOR! V případě nedodržení těchto pokynů nebo v případě nezohlednění provozních podmínek s ohledem na výběr upínacího pouzdra může být funkce upínacího pouzdra poškozena. Likvidace odpadu: Vadná upínací pouzdra musí být očištěna a dodána k zešrotování. Vlastnická práva dle Značka: Pz Náhrada za: ---
