2 buňka, 3 úsečka, 4 lomená čára, 6 útvar, 7 textový uzel, 12 řetězec prvků, 14 uzavřený řetězec prvků, 15 kružnice, 16 - oblouk, 17 text, 33 kóta

Transkript

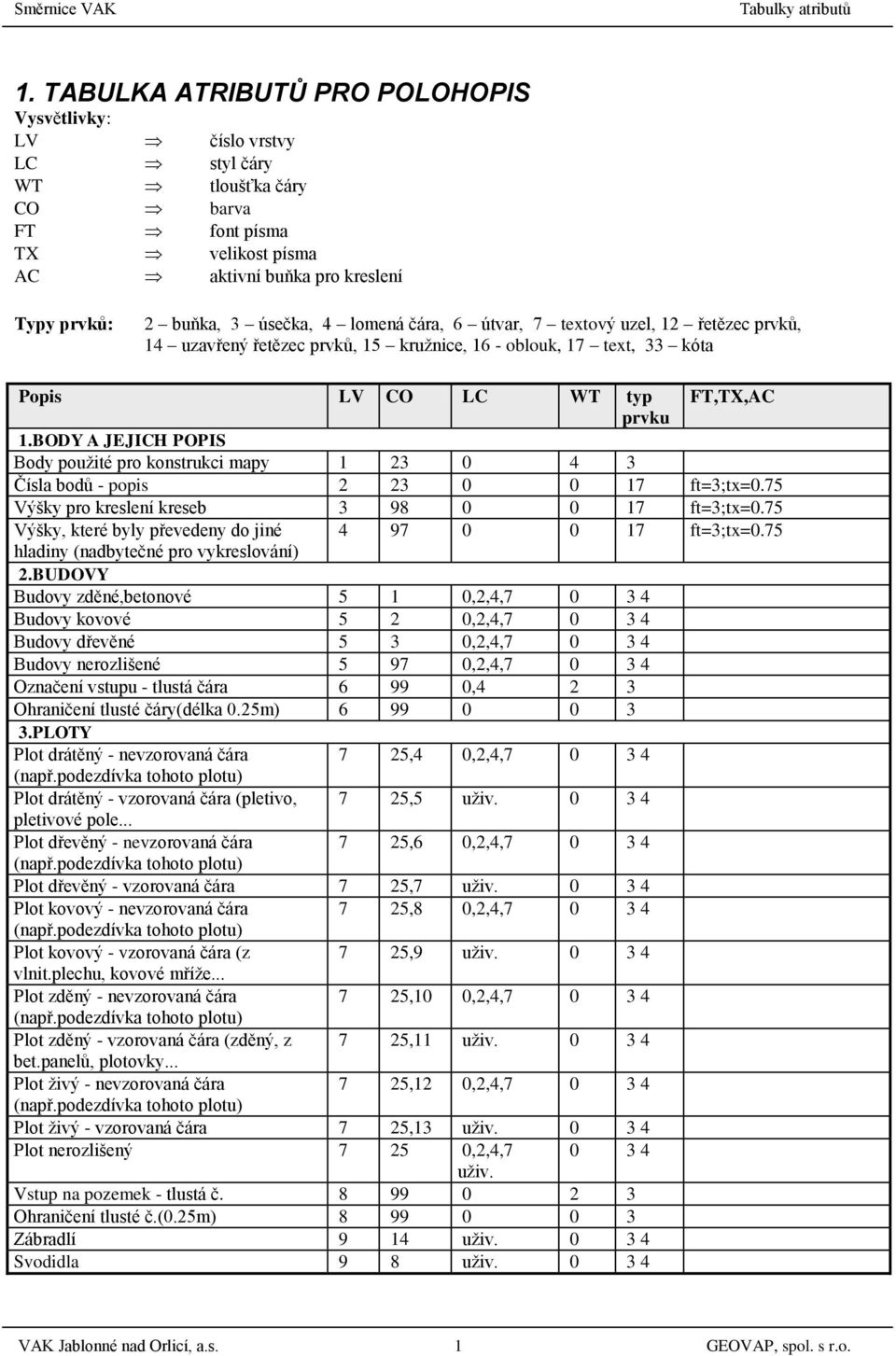

1 1. TABULKA ATRIBUTŮ PRO POLOHOPIS Vysvětlivky: LV číslo vrstvy LC styl čáry WT tloušťka čáry CO barva FT font písma TX velikost písma AC aktivní buňka pro kreslení Typy prvků: 2 buňka, 3 úsečka, 4 lomená čára, 6 útvar, 7 textový uzel, 12 řetězec prvků, 14 uzavřený řetězec prvků, 15 kružnice, 16 - oblouk, 17 text, 33 kóta Popis LV CO LC WT typ FT,TX,AC prvku 1.BODY A JEJICH POPIS Body použité pro konstrukci mapy Čísla bodů - popis ft=3;tx=0.75 Výšky pro kreslení kreseb ft=3;tx=0.75 Výšky, které byly převedeny do jiné ft=3;tx=0.75 hladiny (nadbytečné pro vykreslování) 2.BUDOVY Budovy zděné,betonové 5 1 0,2,4, Budovy kovové 5 2 0,2,4, Budovy dřevěné 5 3 0,2,4, Budovy nerozlišené ,2,4, Označení vstupu - tlustá čára ,4 2 3 Ohraničení tlusté čáry(délka 0.25m) PLOTY Plot drátěný - nevzorovaná čára 7 25,4 0,2,4, (např.podezdívka tohoto plotu) Plot drátěný - vzorovaná čára (pletivo, 7 25,5 uživ pletivové pole... Plot dřevěný - nevzorovaná čára 7 25,6 0,2,4, (např.podezdívka tohoto plotu) Plot dřevěný - vzorovaná čára 7 25,7 uživ Plot kovový - nevzorovaná čára 7 25,8 0,2,4, (např.podezdívka tohoto plotu) Plot kovový - vzorovaná čára (z 7 25,9 uživ vlnit.plechu, kovové mříže... Plot zděný - nevzorovaná čára 7 25,10 0,2,4, (např.podezdívka tohoto plotu) Plot zděný - vzorovaná čára (zděný, z 7 25,11 uživ bet.panelů, plotovky... Plot živý - nevzorovaná čára 7 25,12 0,2,4, (např.podezdívka tohoto plotu) Plot živý - vzorovaná čára 7 25,13 uživ Plot nerozlišený ,2,4, uživ. Vstup na pozemek - tlustá č Ohraničení tlusté č.(0.25m) Zábradlí 9 14 uživ Svodidla 9 8 uživ VAK Jablonné nad Orlicí, a.s. 1 GEOVAP, spol. s r.o.

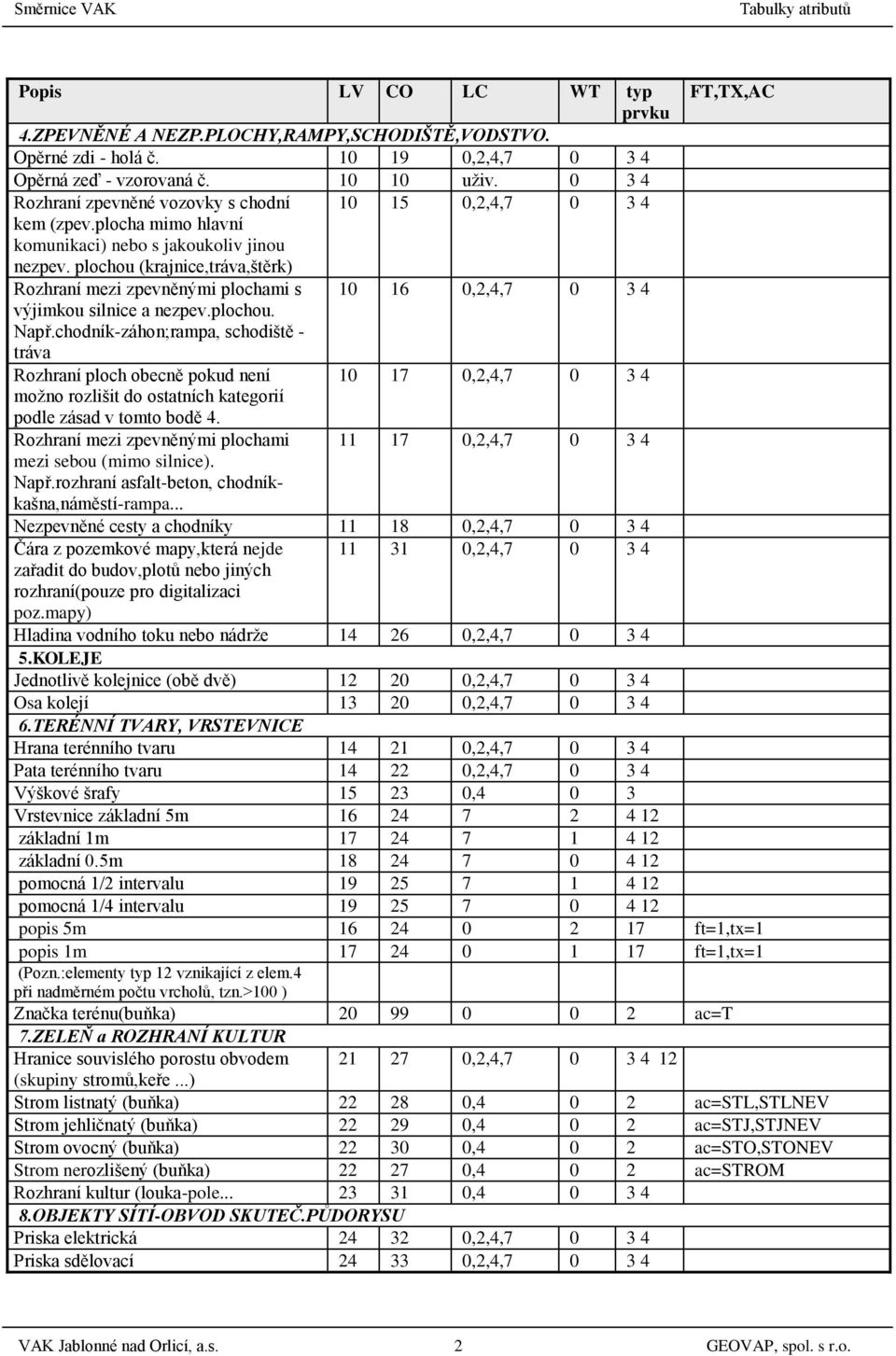

2 Popis LV CO LC WT typ FT,TX,AC prvku 4.ZPEVNĚNÉ A NEZP.PLOCHY,RAMPY,SCHODIŠTĚ,VODSTVO. Opěrné zdi - holá č ,2,4, Opěrná zeď - vzorovaná č uživ Rozhraní zpevněné vozovky s chodní ,2,4, kem (zpev.plocha mimo hlavní komunikaci) nebo s jakoukoliv jinou nezpev. plochou (krajnice,tráva,štěrk) Rozhraní mezi zpevněnými plochami s ,2,4, výjimkou silnice a nezpev.plochou. Např.chodník-záhon;rampa, schodiště - tráva Rozhraní ploch obecně pokud není ,2,4, možno rozlišit do ostatních kategorií podle zásad v tomto bodě 4. Rozhraní mezi zpevněnými plochami ,2,4, mezi sebou (mimo silnice). Např.rozhraní asfalt-beton, chodníkkašna,náměstí-rampa... Nezpevněné cesty a chodníky ,2,4, Čára z pozemkové mapy,která nejde ,2,4, zařadit do budov,plotů nebo jiných rozhraní(pouze pro digitalizaci poz.mapy) Hladina vodního toku nebo nádrže ,2,4, KOLEJE Jednotlivě kolejnice (obě dvě) ,2,4, Osa kolejí ,2,4, TERÉNNÍ TVARY, VRSTEVNICE Hrana terénního tvaru ,2,4, Pata terénního tvaru ,2,4, Výškové šrafy ,4 0 3 Vrstevnice základní 5m základní 1m základní 0.5m pomocná 1/2 intervalu pomocná 1/4 intervalu popis 5m ft=1,tx=1 popis 1m ft=1,tx=1 (Pozn.:elementy typ 12 vznikající z elem.4 při nadměrném počtu vrcholů, tzn.>100 ) Značka terénu(buňka) ac=t 7.ZELEŇ a ROZHRANÍ KULTUR Hranice souvislého porostu obvodem ,2,4, (skupiny stromů,keře...) Strom listnatý (buňka) ,4 0 2 ac=stl,stlnev Strom jehličnatý (buňka) ,4 0 2 ac=stj,stjnev Strom ovocný (buňka) ,4 0 2 ac=sto,stonev Strom nerozlišený (buňka) ,4 0 2 ac=strom Rozhraní kultur (louka-pole , OBJEKTY SÍTÍ-OBVOD SKUTEČ.PŮDORYSU Priska elektrická ,2,4, Priska sdělovací ,2,4, VAK Jablonné nad Orlicí, a.s. 2 GEOVAP, spol. s r.o.

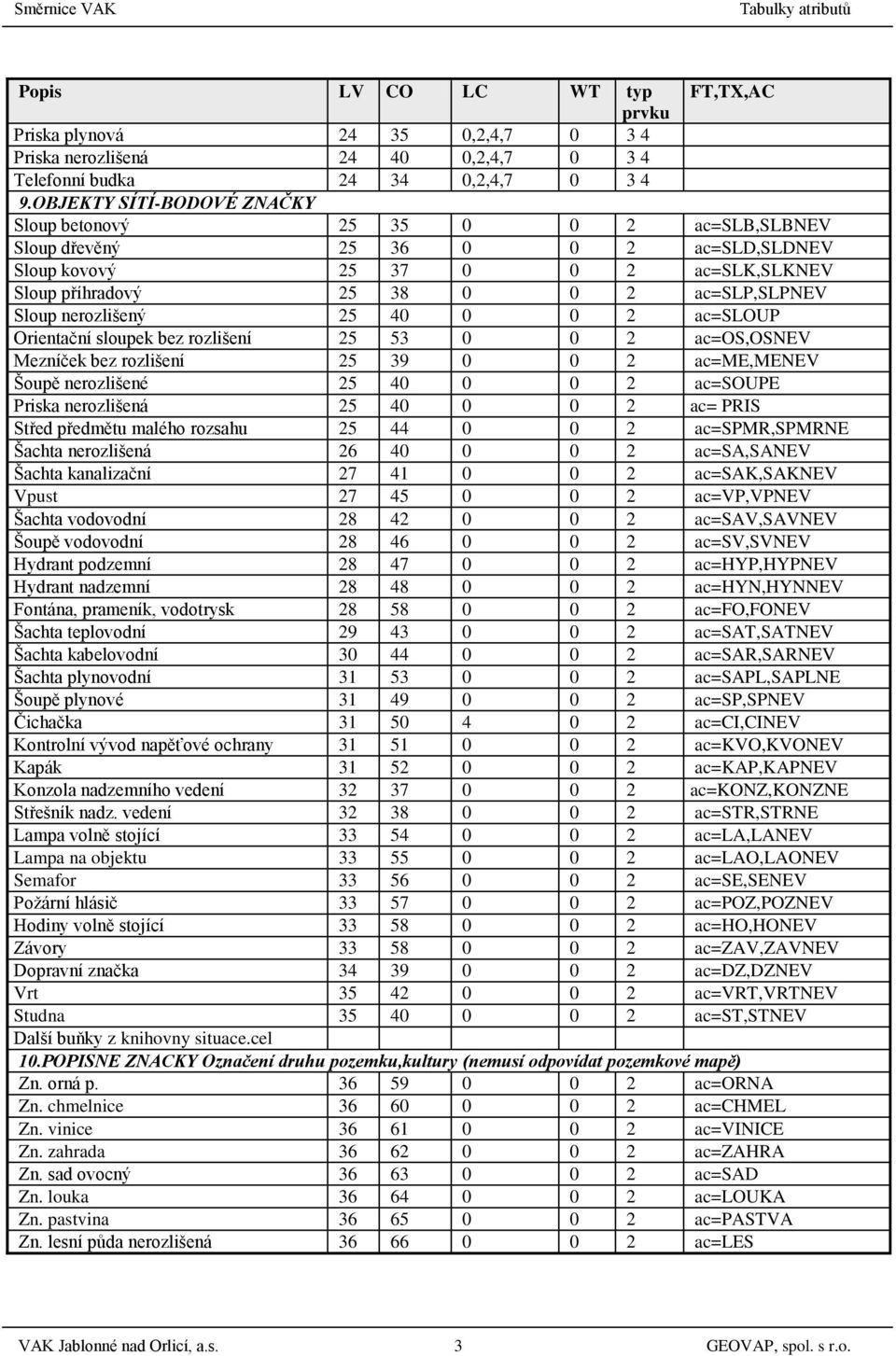

3 Popis LV CO LC WT typ FT,TX,AC prvku Priska plynová ,2,4, Priska nerozlišená ,2,4, Telefonní budka ,2,4, OBJEKTY SÍTÍ-BODOVÉ ZNAČKY Sloup betonový ac=slb,slbnev Sloup dřevěný ac=sld,sldnev Sloup kovový ac=slk,slknev Sloup příhradový ac=slp,slpnev Sloup nerozlišený ac=sloup Orientační sloupek bez rozlišení ac=os,osnev Mezníček bez rozlišení ac=me,menev Šoupě nerozlišené ac=soupe Priska nerozlišená ac= PRIS Střed předmětu malého rozsahu ac=spmr,spmrne Šachta nerozlišená ac=sa,sanev Šachta kanalizační ac=sak,saknev Vpust ac=vp,vpnev Šachta vodovodní ac=sav,savnev Šoupě vodovodní ac=sv,svnev Hydrant podzemní ac=hyp,hypnev Hydrant nadzemní ac=hyn,hynnev Fontána, prameník, vodotrysk ac=fo,fonev Šachta teplovodní ac=sat,satnev Šachta kabelovodní ac=sar,sarnev Šachta plynovodní ac=sapl,saplne Šoupě plynové ac=sp,spnev Čichačka ac=ci,cinev Kontrolní vývod napěťové ochrany ac=kvo,kvonev Kapák ac=kap,kapnev Konzola nadzemního vedení ac=konz,konzne Střešník nadz. vedení ac=str,strne Lampa volně stojící ac=la,lanev Lampa na objektu ac=lao,laonev Semafor ac=se,senev Požární hlásič ac=poz,poznev Hodiny volně stojící ac=ho,honev Závory ac=zav,zavnev Dopravní značka ac=dz,dznev Vrt ac=vrt,vrtnev Studna ac=st,stnev Další buňky z knihovny situace.cel 10.POPISNE ZNACKY Označení druhu pozemku,kultury (nemusí odpovídat pozemkové mapě) Zn. orná p ac=orna Zn. chmelnice ac=chmel Zn. vinice ac=vinice Zn. zahrada ac=zahra Zn. sad ovocný ac=sad Zn. louka ac=louka Zn. pastvina ac=pastva Zn. lesní půda nerozlišená ac=les VAK Jablonné nad Orlicí, a.s. 3 GEOVAP, spol. s r.o.

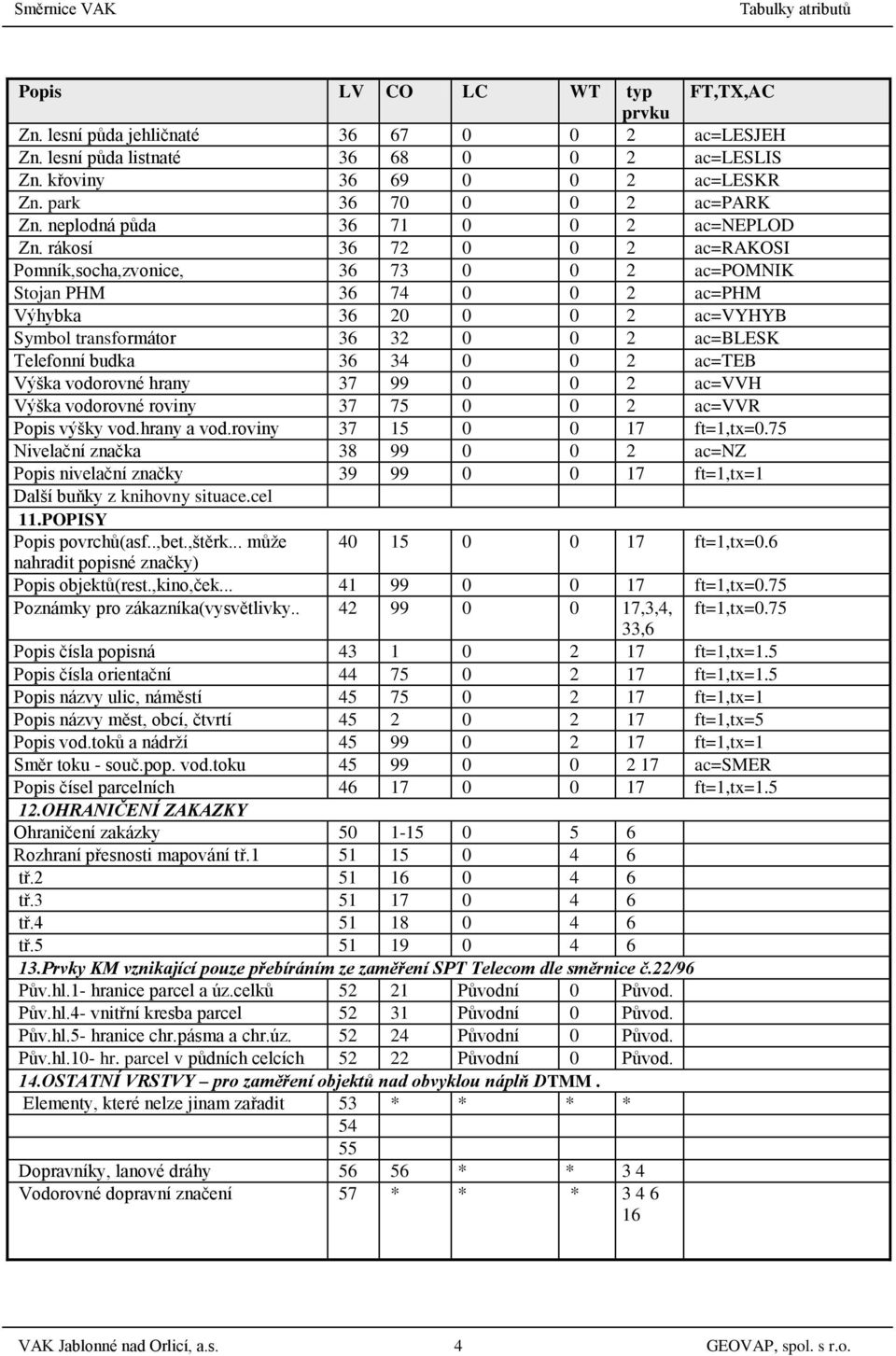

4 Popis LV CO LC WT typ FT,TX,AC prvku Zn. lesní půda jehličnaté ac=lesjeh Zn. lesní půda listnaté ac=leslis Zn. křoviny ac=leskr Zn. park ac=park Zn. neplodná půda ac=neplod Zn. rákosí ac=rakosi Pomník,socha,zvonice, ac=pomnik Stojan PHM ac=phm Výhybka ac=vyhyb Symbol transformátor ac=blesk Telefonní budka ac=teb Výška vodorovné hrany ac=vvh Výška vodorovné roviny ac=vvr Popis výšky vod.hrany a vod.roviny ft=1,tx=0.75 Nivelační značka ac=nz Popis nivelační značky ft=1,tx=1 Další buňky z knihovny situace.cel 11.POPISY Popis povrchů(asf..,bet.,štěrk... může ft=1,tx=0.6 nahradit popisné značky) Popis objektů(rest.,kino,ček ft=1,tx=0.75 Poznámky pro zákazníka(vysvětlivky ,3,4, ft=1,tx= ,6 Popis čísla popisná ft=1,tx=1.5 Popis čísla orientační ft=1,tx=1.5 Popis názvy ulic, náměstí ft=1,tx=1 Popis názvy měst, obcí, čtvrtí ft=1,tx=5 Popis vod.toků a nádrží ft=1,tx=1 Směr toku - souč.pop. vod.toku ac=smer Popis čísel parcelních ft=1,tx= OHRANIČENÍ ZAKAZKY Ohraničení zakázky Rozhraní přesnosti mapování tř tř tř tř tř Prvky KM vznikající pouze přebíráním ze zaměření SPT Telecom dle směrnice č.22/96 Pův.hl.1- hranice parcel a úz.celků Původní 0 Původ. Pův.hl.4- vnitřní kresba parcel Původní 0 Původ. Pův.hl.5- hranice chr.pásma a chr.úz Původní 0 Původ. Pův.hl.10- hr. parcel v půdních celcích Původní 0 Původ. 14.OSTATNÍ VRSTVY pro zaměření objektů nad obvyklou náplň DTMM. Elementy, které nelze jinam zařadit 53 * * * * Dopravníky, lanové dráhy * * 3 4 Vodorovné dopravní značení 57 * * * VAK Jablonné nad Orlicí, a.s. 4 GEOVAP, spol. s r.o.

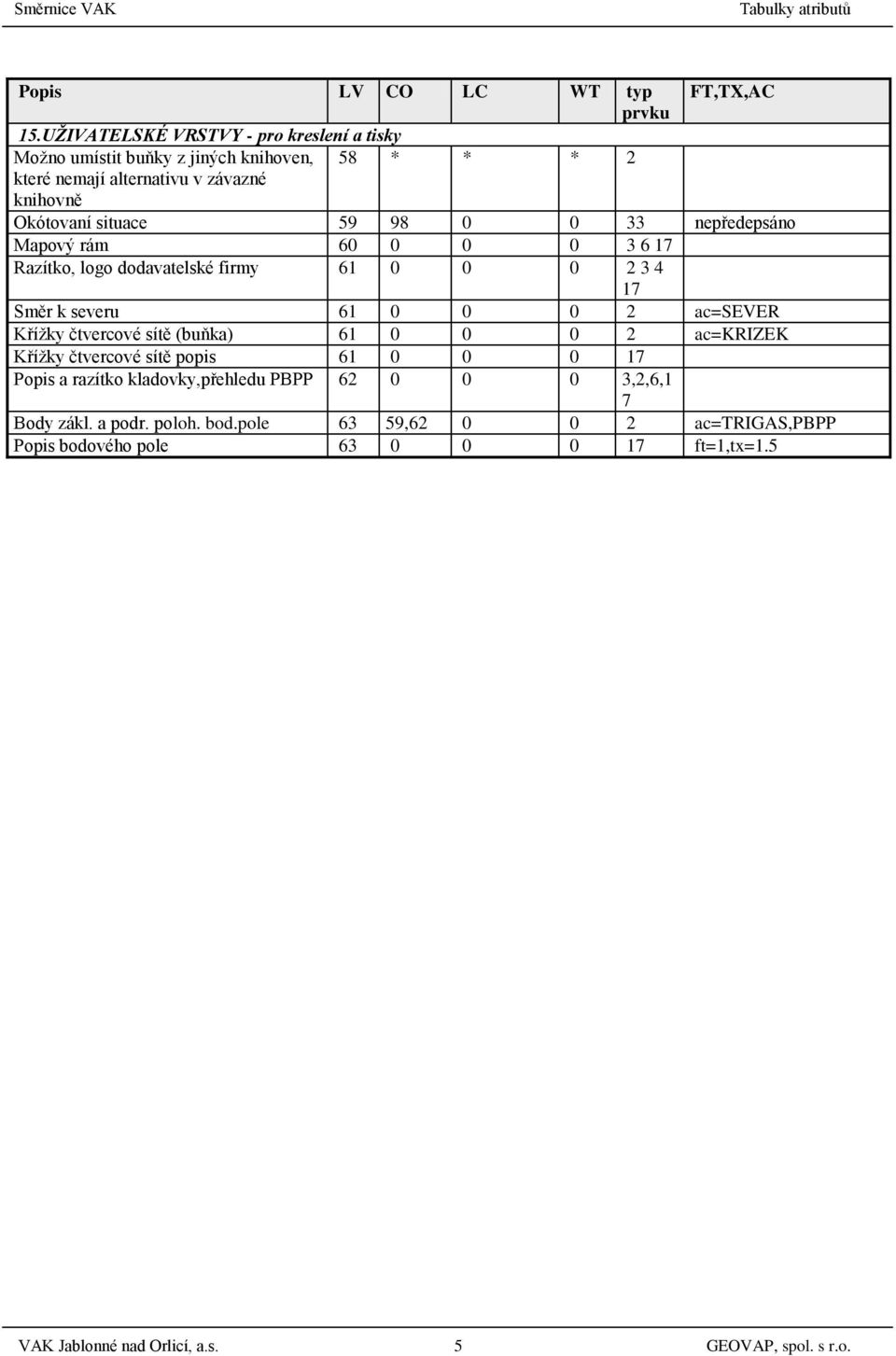

5 Popis LV CO LC WT typ FT,TX,AC prvku 15.UŢIVATELSKÉ VRSTVY - pro kreslení a tisky Možno umístit buňky z jiných knihoven, 58 * * * 2 které nemají alternativu v závazné knihovně Okótovaní situace nepředepsáno Mapový rám Razítko, logo dodavatelské firmy Směr k severu ac=sever Křížky čtvercové sítě (buňka) ac=krizek Křížky čtvercové sítě popis Popis a razítko kladovky,přehledu PBPP ,2,6,1 7 Body zákl. a podr. poloh. bod.pole 63 59, ac=trigas,pbpp Popis bodového pole ft=1,tx=1.5 VAK Jablonné nad Orlicí, a.s. 5 GEOVAP, spol. s r.o.

6 2. TABULKA ATRIBUTŮ PRO KANALIZACI Popis LV CO LC WT typ prvku buňka, forma popisu 1.BODY A JEJICH POPIS, KRYTÍ Bod měřený na trase před zasypáním * Bod měřený na trase zasypané kanalizace * Bod měřený na trase vyhledávané kanalizace * Popis čísla bodu (souhlasí se zápisníkem tx=0.75, ft=3 podrobného měření) * Výška měřeného bodu na potrubí nebo na tx=0.75, ft=3 poklopu šachty (Bpv) * Výšky den šachet nebo úrovní vtoků a výtoků pro plotrování(bpv)* (xxx.xx) v m na cm tx=0.75, ft=3 Hladina pro eventuelní přečíslování 5 x x x 17 tx=0.75, ft=3 dokumentací správce Relativní hloubky (-xx.xx) v m na cm tx=0.75, ft=3 Buňka Z (označení bodů měřených po ac=z zasypání) * 2.KÓTY typ kóty řetěz.se šipkami,systém jednotek strojnický,poč.des.míst=2,for.jed.metrický,šipka uzavřená Okótování kanalizace k situaci * Ft=1, tx= POMOCNÉ KONSTRUKCE Pomocné konstrukce při zpracování staré ,4,15 dokumentace 5.BUŇKY PRO DEŠŤOVOU, SPLAŠKOVOU A JEDNOTNOU KANALIZACI Šachta nerozlišená * K_SA** Šachta podtlaková* K_SA_V Zpětná klapka * K_ZPKL Vyústní objekt * K_VYUS Uliční vpusť * K_VPUS Redukce dimenze mimo šachtu * K_ZMDN Změna materiálu mimo šachtu * K_ZMMA Zaslepení kanalizace K_ZASL Vtok z povrchových vod K_VTOK Odlehčovací komora K_ODKO Odběrné místo vzorků K_ODBM Uzávěr na tlakové kanalizaci K_UZAV Vzdušník na tlakové kanalizaci K_VZDU Kalník na tlakové kanalizaci K_KAL Čistící nástavec na tlakové kanalizaci K_CISN Čerpací stanice * K_CERP Čistička odpadních vod * K_COV Retenční nádrž * K_RENA Ukončení přípojky * K_UPRI Fiktivní uzel K_UZEL Napojovací bod K_NAPB Vstup do komory,šachty* K_VSTP Křížení s jinými inž.sítěmi* K_KRIZ Porucha K_PORU Překážka K_PREK Dokument na kanalizaci (lokalizace) K_DOKU VAK Jablonné nad Orlicí, a.s. 6 GEOVAP, spol. s r.o.

7 Popis LV CO LC WT typ prvku buňka, forma popisu Orientační sloupek K_ORSL 6.POPISY KANALIZACE STOKY tx=1.50, ft=1 Popis nerozlišené kanalizace mat dim rrrr Popis dešť.kanalizace * mat dim rrrr Popis redukce dimenze dešť.kanalizace * R dim1/dim2 Popis změny materiálu dešť.kanalizace * Zm mat1/mat2 Popis technolog.celku dešť.kanalizace * libovolný text Popis splaš.kanalizace * mat dim rrrr Popis redukce dimenze splaš.kanalizace * R dim1/dim2 Popis změny materiálu splaš.kanalizace * Zm mat1/mat2 Popis technolog.celku splaš.kanalizace * libovolný text Popis jedn.kanalizace * mat dim rrrr Popis redukce dimenze jedn.kanalizace * R dim1/dim2 Popis změny materiálu jedn.kanalizace * Zm mat1/mat2 Popis technolog.celku jedn.kanalizace * libovolný text Popis křížení.kanalizace * (kriz) tx=1.20, ft=1 7.POPIS KANALIZAČNÍCH PŘÍPOJEK tx=1.20, ft=1 Popis nerozlišené kanaliz přípojky mat dim rrrr Inventární číslo.kanalizačních přípojek * mat dim Popis přípojek dešť.kanalizace * mat dim Popis přípojek splaš.kanalizace * mat dim Popis přípojek jedn. kanalizace * mat dim 8.POPIS PODZEMNÍCH KOMOR A CHRÁNIČEK tx=1.20,ft=1 Popis objektů nad i podzemních * libovolný text Popis chrániček * CHR mat dim 9.CHRÁNIČKY NA KANALIZACI Podzemní i nadzemní průběh Orientačně Uživ. 1 3,4 Lc=K_CHR1 Geod.zaměřené * Uživ. 0 3,4 Lc=K_CHR3 Zpracovaná dokumentace Uživ. 0 3,4 Lc=K_CHR6 Vyřazené z provozu Uživ. 0 3,4 Lc=K_CHR Vyřazené z provozu - popis CHR mat dim 10. OBRYSY ŠACHET A DALŠÍCH OBJEKTŮ - ne skruţové (pro půdorys větší jak 1,5 x 1,5 metrů) Nadzemní ,14 Podzemní ,14 Vyřazené z provozu ,6,1 0 3,4 Vyřazené z provozu - popis tx=1.20 ft=1 11.OBRYSY STOK ŠIRŠÍCH NEŢ 1,5 m (zděné,betonové) (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1) Nerozlišené geod.zaměřené * ,4 Obrys stoky širší než 1m ,6,1 0 3,6,14 Nerozliš.kanalizace vyřazená z provozu ,6,1 0 3,4 Nerozliš.kanalizace vyřazená z provozu tx=1.50, ft=1 popis Dešt. geod.zaměřené * ,4 Dešť. zpracovaná dokumentace ,4 Dešť.kanalizace vyřazená z provozu ,6,1 0 3,4 Dešť.kanalizace vyřazená z provozu - popis tx=1.50, ft=1 Splaš. geod.zaměřené * ,4 Splaš. zpracovaná dokumentace ,4 Splaš. kanalizace vyřazená z provozu ,6,1 0 3,4 Splaš. kanalizace vyřazená z provozu - popis tx=1.50, ft=1 VAK Jablonné nad Orlicí, a.s. 7 GEOVAP, spol. s r.o.

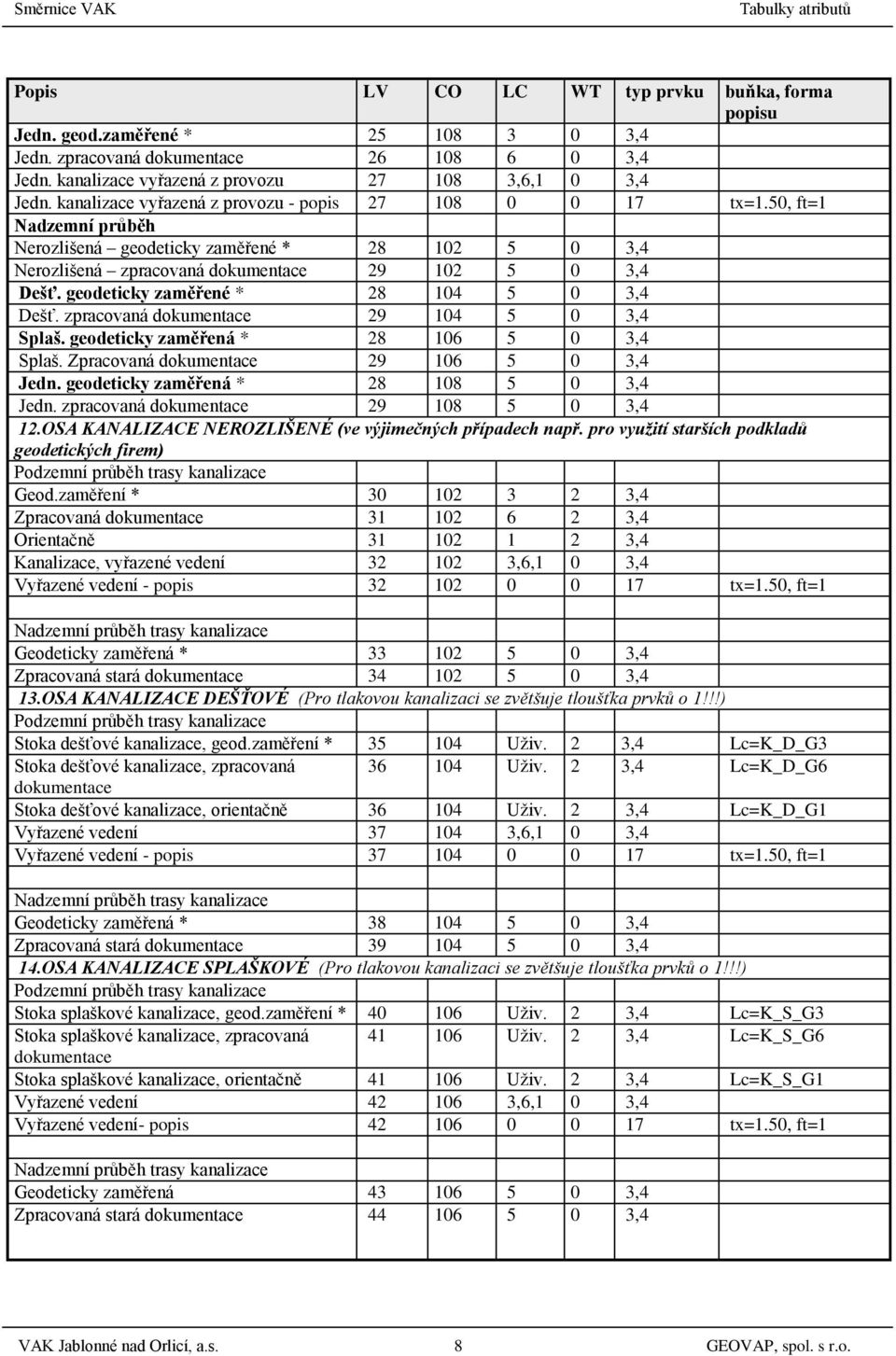

8 Popis LV CO LC WT typ prvku buňka, forma popisu Jedn. geod.zaměřené * ,4 Jedn. zpracovaná dokumentace ,4 Jedn. kanalizace vyřazená z provozu ,6,1 0 3,4 Jedn. kanalizace vyřazená z provozu - popis tx=1.50, ft=1 Nadzemní průběh Nerozlišená geodeticky zaměřené * ,4 Nerozlišená zpracovaná dokumentace ,4 Dešť. geodeticky zaměřené * ,4 Dešť. zpracovaná dokumentace ,4 Splaš. geodeticky zaměřená * ,4 Splaš. Zpracovaná dokumentace ,4 Jedn. geodeticky zaměřená * ,4 Jedn. zpracovaná dokumentace ,4 12.OSA KANALIZACE NEROZLIŠENÉ (ve výjimečných případech např. pro vyuţití starších podkladů geodetických firem) Podzemní průběh trasy kanalizace Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Kanalizace, vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.50, ft=1 Nadzemní průběh trasy kanalizace Geodeticky zaměřená * ,4 Zpracovaná stará dokumentace ,4 13.OSA KANALIZACE DEŠŤOVÉ (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy kanalizace Stoka dešťové kanalizace, geod.zaměření * Uživ. 2 3,4 Lc=K_D_G3 Stoka dešťové kanalizace, zpracovaná Uživ. 2 3,4 Lc=K_D_G6 dokumentace Stoka dešťové kanalizace, orientačně Uživ. 2 3,4 Lc=K_D_G1 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.50, ft=1 Nadzemní průběh trasy kanalizace Geodeticky zaměřená * ,4 Zpracovaná stará dokumentace ,4 14.OSA KANALIZACE SPLAŠKOVÉ (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy kanalizace Stoka splaškové kanalizace, geod.zaměření * Uživ. 2 3,4 Lc=K_S_G3 Stoka splaškové kanalizace, zpracovaná Uživ. 2 3,4 Lc=K_S_G6 dokumentace Stoka splaškové kanalizace, orientačně Uživ. 2 3,4 Lc=K_S_G1 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení- popis tx=1.50, ft=1 Nadzemní průběh trasy kanalizace Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 VAK Jablonné nad Orlicí, a.s. 8 GEOVAP, spol. s r.o.

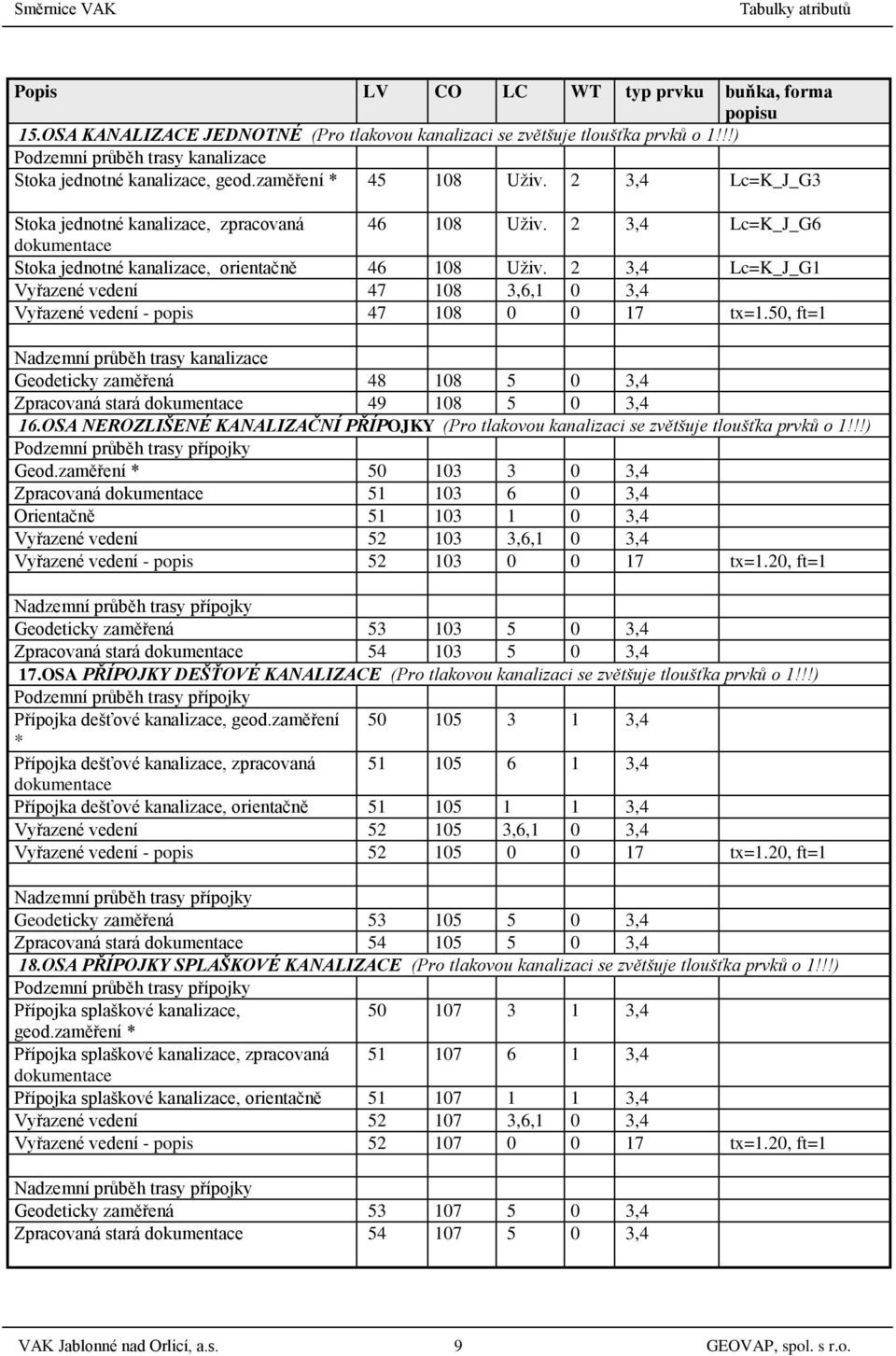

9 Popis LV CO LC WT typ prvku buňka, forma popisu 15.OSA KANALIZACE JEDNOTNÉ (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy kanalizace Stoka jednotné kanalizace, geod.zaměření * Uživ. 2 3,4 Lc=K_J_G3 Stoka jednotné kanalizace, zpracovaná Uživ. 2 3,4 Lc=K_J_G6 dokumentace Stoka jednotné kanalizace, orientačně Uživ. 2 3,4 Lc=K_J_G1 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.50, ft=1 Nadzemní průběh trasy kanalizace Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 16.OSA NEROZLIŠENÉ KANALIZAČNÍ PŘÍPOJKY (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy přípojky Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 17.OSA PŘÍPOJKY DEŠŤOVÉ KANALIZACE (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy přípojky Přípojka dešťové kanalizace, geod.zaměření ,4 * Přípojka dešťové kanalizace, zpracovaná ,4 dokumentace Přípojka dešťové kanalizace, orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 18.OSA PŘÍPOJKY SPLAŠKOVÉ KANALIZACE (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy přípojky Přípojka splaškové kanalizace, ,4 geod.zaměření * Přípojka splaškové kanalizace, zpracovaná ,4 dokumentace Přípojka splaškové kanalizace, orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 VAK Jablonné nad Orlicí, a.s. 9 GEOVAP, spol. s r.o.

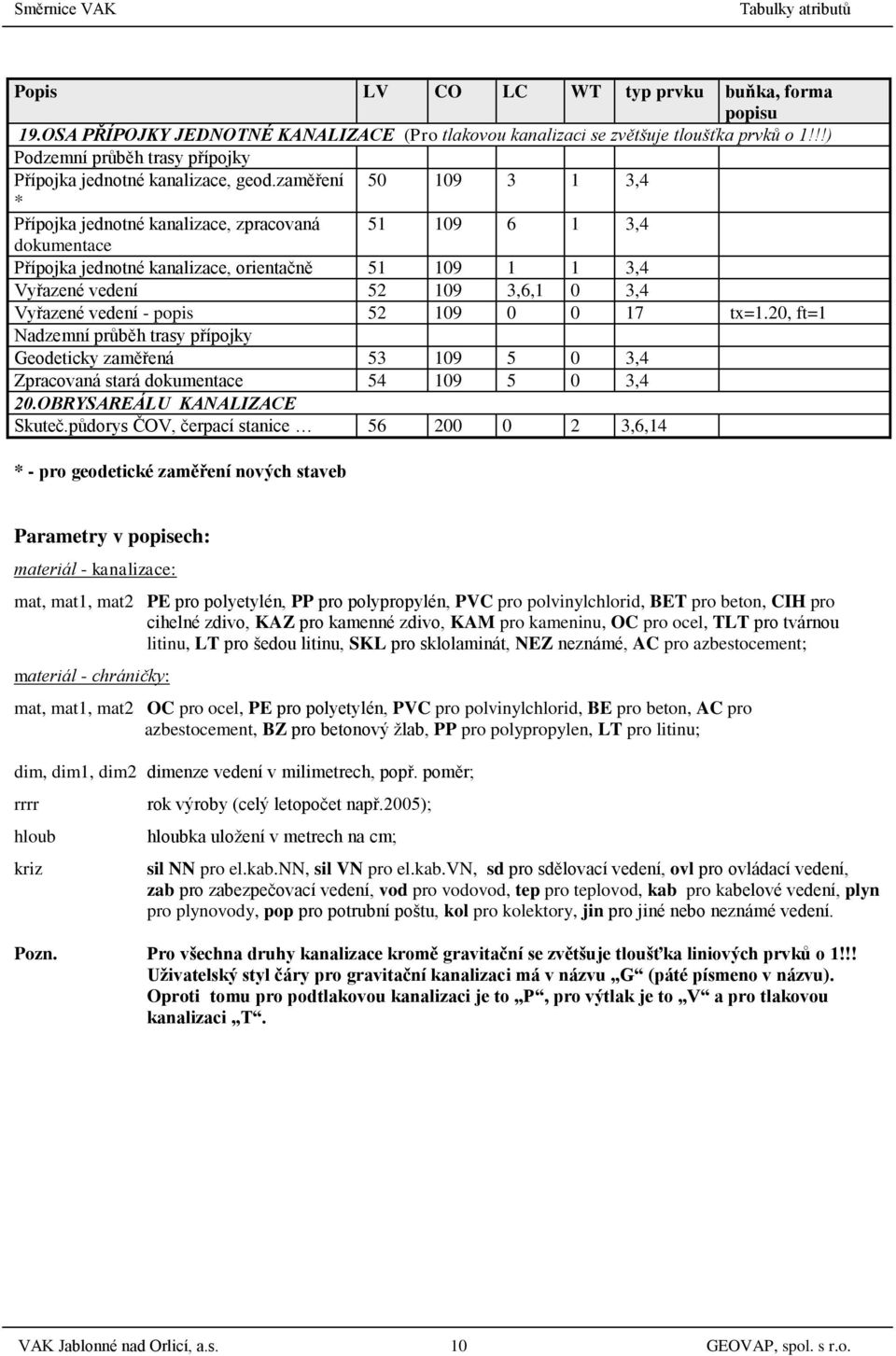

10 Popis LV CO LC WT typ prvku buňka, forma popisu 19.OSA PŘÍPOJKY JEDNOTNÉ KANALIZACE (Pro tlakovou kanalizaci se zvětšuje tloušťka prvků o 1!!!) Podzemní průběh trasy přípojky Přípojka jednotné kanalizace, geod.zaměření ,4 * Přípojka jednotné kanalizace, zpracovaná ,4 dokumentace Přípojka jednotné kanalizace, orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 20.OBRYSAREÁLU KANALIZACE Skuteč.půdorys ČOV, čerpací stanice ,6,14 * - pro geodetické zaměření nových staveb Parametry v popisech: materiál - kanalizace: mat, mat1, mat2 PE pro polyetylén, PP pro polypropylén, PVC pro polvinylchlorid, BET pro beton, CIH pro cihelné zdivo, KAZ pro kamenné zdivo, KAM pro kameninu, OC pro ocel, TLT pro tvárnou litinu, LT pro šedou litinu, SKL pro sklolaminát, NEZ neznámé, AC pro azbestocement; materiál - chráničky: mat, mat1, mat2 OC pro ocel, PE pro polyetylén, PVC pro polvinylchlorid, BE pro beton, AC pro azbestocement, BZ pro betonový žlab, PP pro polypropylen, LT pro litinu; dim, dim1, dim2 dimenze vedení v milimetrech, popř. poměr; rrrr hloub kriz rok výroby (celý letopočet např.2005); hloubka uložení v metrech na cm; sil NN pro el.kab.nn, sil VN pro el.kab.vn, sd pro sdělovací vedení, ovl pro ovládací vedení, zab pro zabezpečovací vedení, vod pro vodovod, tep pro teplovod, kab pro kabelové vedení, plyn pro plynovody, pop pro potrubní poštu, kol pro kolektory, jin pro jiné nebo neznámé vedení. Pozn. Pro všechna druhy kanalizace kromě gravitační se zvětšuje tloušťka liniových prvků o 1!!! Uživatelský styl čáry pro gravitační kanalizaci má v názvu G (páté písmeno v názvu). Oproti tomu pro podtlakovou kanalizaci je to P, pro výtlak je to V a pro tlakovou kanalizaci T. VAK Jablonné nad Orlicí, a.s. 10 GEOVAP, spol. s r.o.

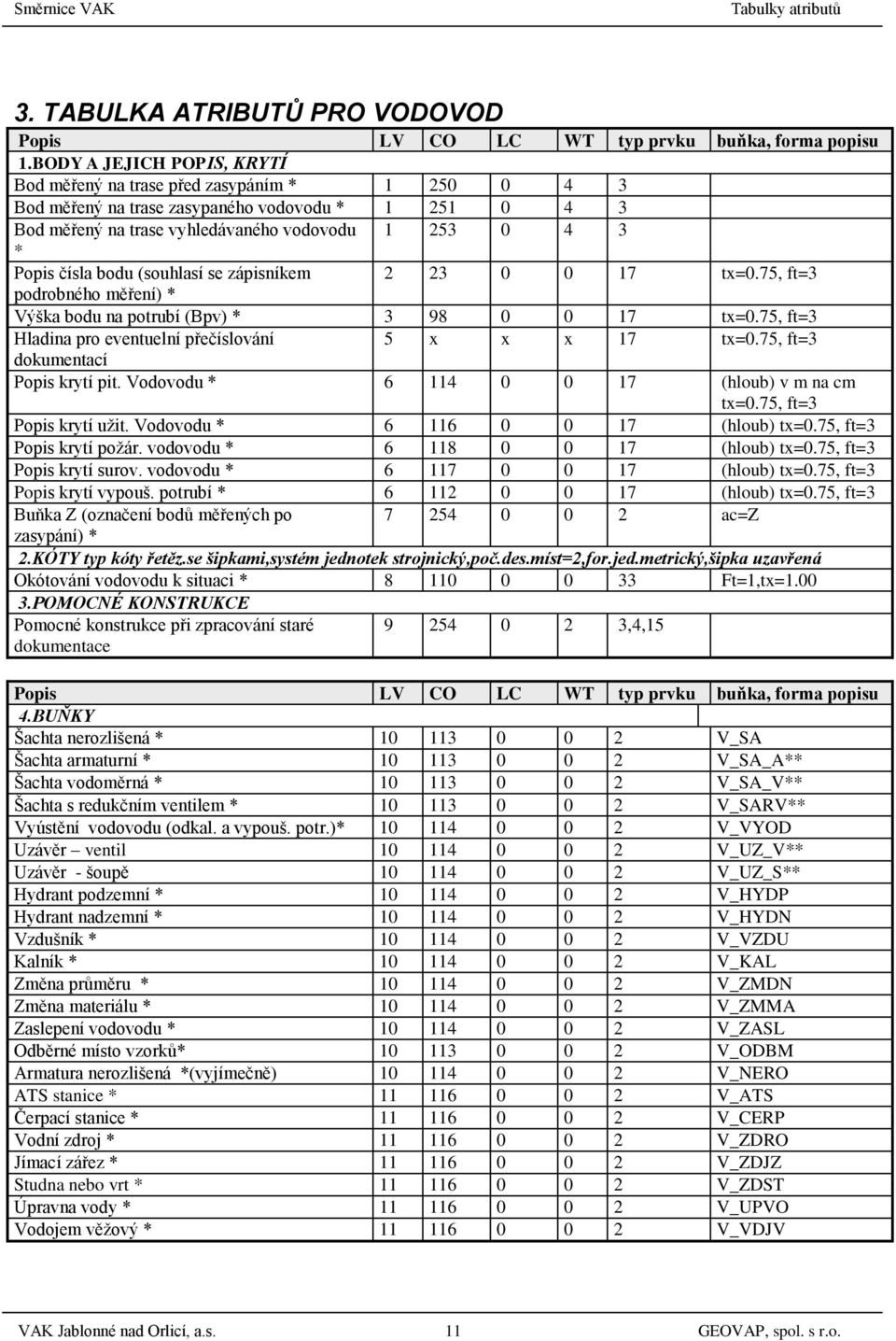

11 3. TABULKA ATRIBUTŮ PRO VODOVOD Popis LV CO LC WT typ prvku buňka, forma popisu 1.BODY A JEJICH POPIS, KRYTÍ Bod měřený na trase před zasypáním * Bod měřený na trase zasypaného vodovodu * Bod měřený na trase vyhledávaného vodovodu * Popis čísla bodu (souhlasí se zápisníkem tx=0.75, ft=3 podrobného měření) * Výška bodu na potrubí (Bpv) * tx=0.75, ft=3 Hladina pro eventuelní přečíslování 5 x x x 17 tx=0.75, ft=3 dokumentací Popis krytí pit. Vodovodu * (hloub) v m na cm tx=0.75, ft=3 Popis krytí užit. Vodovodu * (hloub) tx=0.75, ft=3 Popis krytí požár. vodovodu * (hloub) tx=0.75, ft=3 Popis krytí surov. vodovodu * (hloub) tx=0.75, ft=3 Popis krytí vypouš. potrubí * (hloub) tx=0.75, ft=3 Buňka Z (označení bodů měřených po ac=z zasypání) * 2.KÓTY typ kóty řetěz.se šipkami,systém jednotek strojnický,poč.des.míst=2,for.jed.metrický,šipka uzavřená Okótování vodovodu k situaci * Ft=1,tx= POMOCNÉ KONSTRUKCE Pomocné konstrukce při zpracování staré dokumentace ,4,15 Popis LV CO LC WT typ prvku buňka, forma popisu 4.BUŇKY Šachta nerozlišená * V_SA Šachta armaturní * V_SA_A** Šachta vodoměrná * V_SA_V** Šachta s redukčním ventilem * V_SARV** Vyústění vodovodu (odkal. a vypouš. potr.)* V_VYOD Uzávěr ventil V_UZ_V** Uzávěr - šoupě V_UZ_S** Hydrant podzemní * V_HYDP Hydrant nadzemní * V_HYDN Vzdušník * V_VZDU Kalník * V_KAL Změna průměru * V_ZMDN Změna materiálu * V_ZMMA Zaslepení vodovodu * V_ZASL Odběrné místo vzorků* V_ODBM Armatura nerozlišená *(vyjímečně) V_NERO ATS stanice * V_ATS Čerpací stanice * V_CERP Vodní zdroj * V_ZDRO Jímací zářez * V_ZDJZ Studna nebo vrt * V_ZDST Úpravna vody * V_UPVO Vodojem věžový * V_VDJV VAK Jablonné nad Orlicí, a.s. 11 GEOVAP, spol. s r.o.

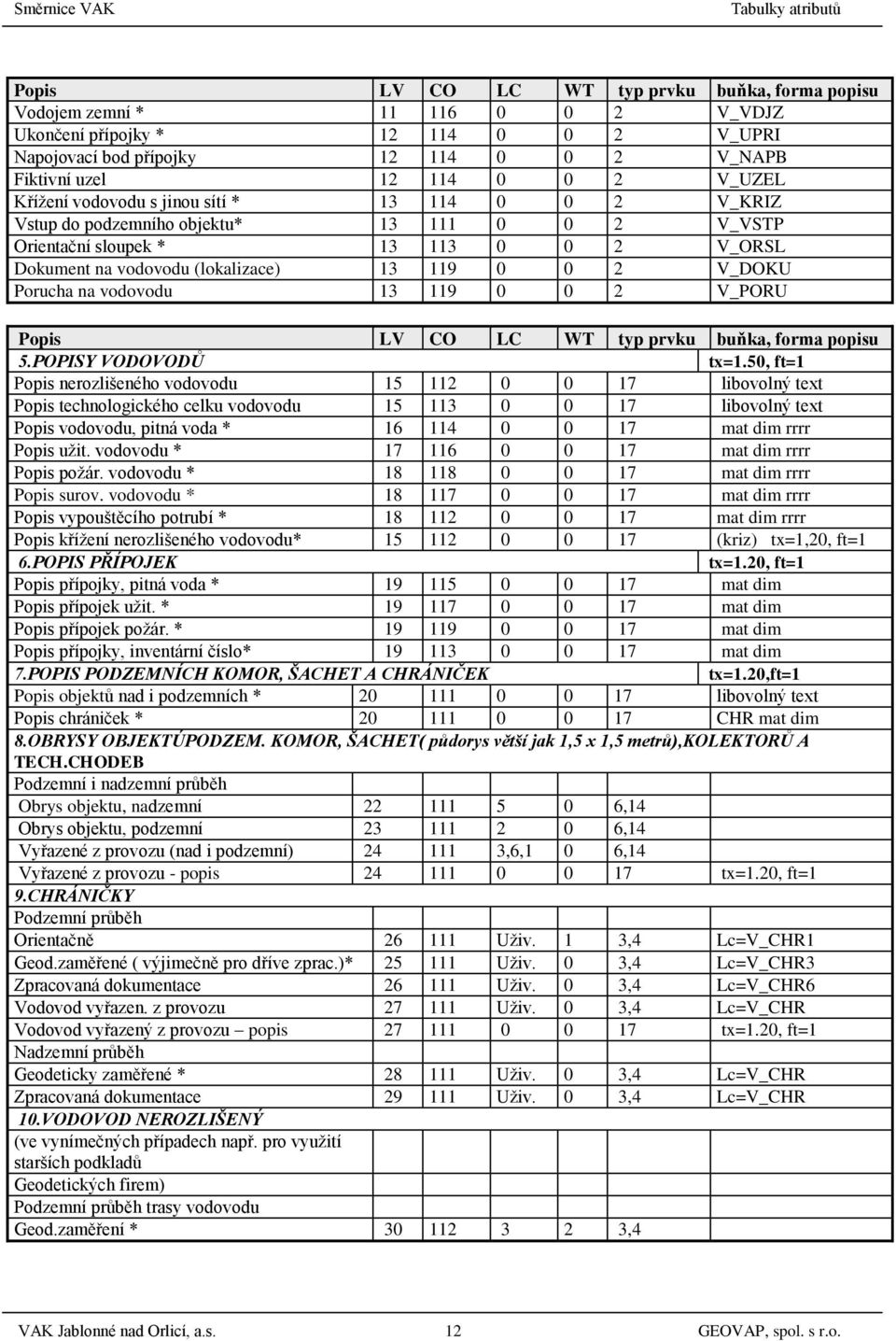

12 Popis LV CO LC WT typ prvku buňka, forma popisu Vodojem zemní * V_VDJZ Ukončení přípojky * V_UPRI Napojovací bod přípojky V_NAPB Fiktivní uzel V_UZEL Křížení vodovodu s jinou sítí * V_KRIZ Vstup do podzemního objektu* V_VSTP Orientační sloupek * V_ORSL Dokument na vodovodu (lokalizace) V_DOKU Porucha na vodovodu V_PORU Popis LV CO LC WT typ prvku buňka, forma popisu 5.POPISY VODOVODŮ tx=1.50, ft=1 Popis nerozlišeného vodovodu libovolný text Popis technologického celku vodovodu libovolný text Popis vodovodu, pitná voda * mat dim rrrr Popis užit. vodovodu * mat dim rrrr Popis požár. vodovodu * mat dim rrrr Popis surov. vodovodu * mat dim rrrr Popis vypouštěcího potrubí * mat dim rrrr Popis křížení nerozlišeného vodovodu* (kriz) tx=1,20, ft=1 6.POPIS PŘÍPOJEK tx=1.20, ft=1 Popis přípojky, pitná voda * mat dim Popis přípojek užit. * mat dim Popis přípojek požár. * mat dim Popis přípojky, inventární číslo* mat dim 7.POPIS PODZEMNÍCH KOMOR, ŠACHET A CHRÁNIČEK tx=1.20,ft=1 Popis objektů nad i podzemních * libovolný text Popis chrániček * CHR mat dim 8.OBRYSY OBJEKTÚPODZEM. KOMOR, ŠACHET( půdorys větší jak 1,5 x 1,5 metrů),kolektorů A TECH.CHODEB Podzemní i nadzemní průběh Obrys objektu, nadzemní ,14 Obrys objektu, podzemní ,14 Vyřazené z provozu (nad i podzemní) ,6,1 0 6,14 Vyřazené z provozu - popis tx=1.20, ft=1 9.CHRÁNIČKY Podzemní průběh Orientačně Uživ. 1 3,4 Lc=V_CHR1 Geod.zaměřené ( výjimečně pro dříve zprac.)* Uživ. 0 3,4 Lc=V_CHR3 Zpracovaná dokumentace Uživ. 0 3,4 Lc=V_CHR6 Vodovod vyřazen. z provozu Uživ. 0 3,4 Lc=V_CHR Vodovod vyřazený z provozu popis tx=1.20, ft=1 Nadzemní průběh Geodeticky zaměřené * Uživ. 0 3,4 Lc=V_CHR Zpracovaná dokumentace Uživ. 0 3,4 Lc=V_CHR 10.VODOVOD NEROZLIŠENÝ (ve vynímečných případech např. pro využití starších podkladů Geodetických firem) Podzemní průběh trasy vodovodu Geod.zaměření * ,4 VAK Jablonné nad Orlicí, a.s. 12 GEOVAP, spol. s r.o.

13 Popis LV CO LC WT typ prvku buňka, forma popisu Orientačně ,4 Zpracovaná dokumentace ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh trasy vodovodu Geodeticky zaměřená * ,4 Zpracovaná stará dokumentace ,4 11.VODOVOD pit Podzemní průběh trasy vodovodu Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Okraje vodovodního vedení nad 1000 mm ,4 Vodovod cizí (majetkově nebo provozně) ,4 Nadzemní průběh trasy vodovodu Geodeticky zaměřená * ,4 Zpracovaná stará dokumentace ,4 12.VODOVOD uţit. Podzemní průběh trasy vodovodu Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh trasy vodovodu Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 13.VODOVOD poţár. Podzemní průběh trasy vodovodu Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh trasy vodovodu Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 14.VODOVOD surová voda. Podzemní průběh trasy vodovodu Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh trasy vodovodu Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 VAK Jablonné nad Orlicí, a.s. 13 GEOVAP, spol. s r.o.

14 15.VODOVOD vypouštěcí potrubí. Podzemní průběh trasy vodovodu Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh trasy vodovodu Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 16.PŘÍPOJKY NEROZLIŠENÉ Podzemní průběh trasy přípojky Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 17.PŘÍPOJKY PITNÁ Podzemní průběh trasy přípojky Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 18.PŘÍPOJKY UŢITKOVÁ Podzemní průběh trasy přípojky Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 19.PŘÍPOJKY POŢÁRNÍ Podzemní průběh trasy přípojky Geod.zaměření * ,4 Zpracovaná dokumentace ,4 Orientačně ,4 Vyřazené vedení ,6,1 0 3,4 Vyřazené vedení - popis tx=1.20, ft=1 Nadzemní průběh trasy přípojky Geodeticky zaměřená ,4 Zpracovaná stará dokumentace ,4 VAK Jablonné nad Orlicí, a.s. 14 GEOVAP, spol. s r.o.

15 20.OBRYS OBJEKTU NA VODOVODU Skuteč. obrys vodojemu, čistírny (Areál , 6,14 VAKu) Popis areálu VAKu tx=1.50,ft=1 21.PÁSMO HYGIENICKÉ OCHRANY (PHO) PHO I ,14 PHO IIa ,14 PHO IIb ,14 Popis PHO tx=1.50,ft=1 * - pro geodetické zaměření nových staveb Parametry v popisech: materiál - vodovod: mat, mat1, mat2 OC pro ocel, PE pro polyetylén, PP pro polypropylen, PVC pro polvinylchlorid, LT pro šedou litinu, TLT pro tvárnou litinu, AC pro azbestocement, BET pro beton, KAM pro kameninu, SKL pro sklolaminát, SKLO pro sklo, DRE pro dřevo, OL pro olovo, NEZ neznámé; materiál - chráničky: mat, mat1, mat2 OC pro ocel, PE pro polyetylén, PVC pro polvinylchlorid, BE pro beton, AC pro azbestocement, BZ pro betonový žlab, PP pro polypropylen, LT pro litinu; dim, dim1, dim2 dimenze vedení v milimetrech; rrrr hloub kriz rok výroby (celý letopočet např.2005); hloubka uložení v metrech na cm; sil NN pro el.kab.nn, sil VN pro el.kab.vn, sd pro sdělovací vedení, ovl pro ovládací vedení, zab pro zabezpečovací vedení, vod pro vodovod, tep pro teplovod, kab pro kabelové vedení, plyn pro plynovody, pop pro potrubní poštu, kol pro kolektory, jin pro jiné nebo neznámé vedení. VAK Jablonné nad Orlicí, a.s. 15 GEOVAP, spol. s r.o.

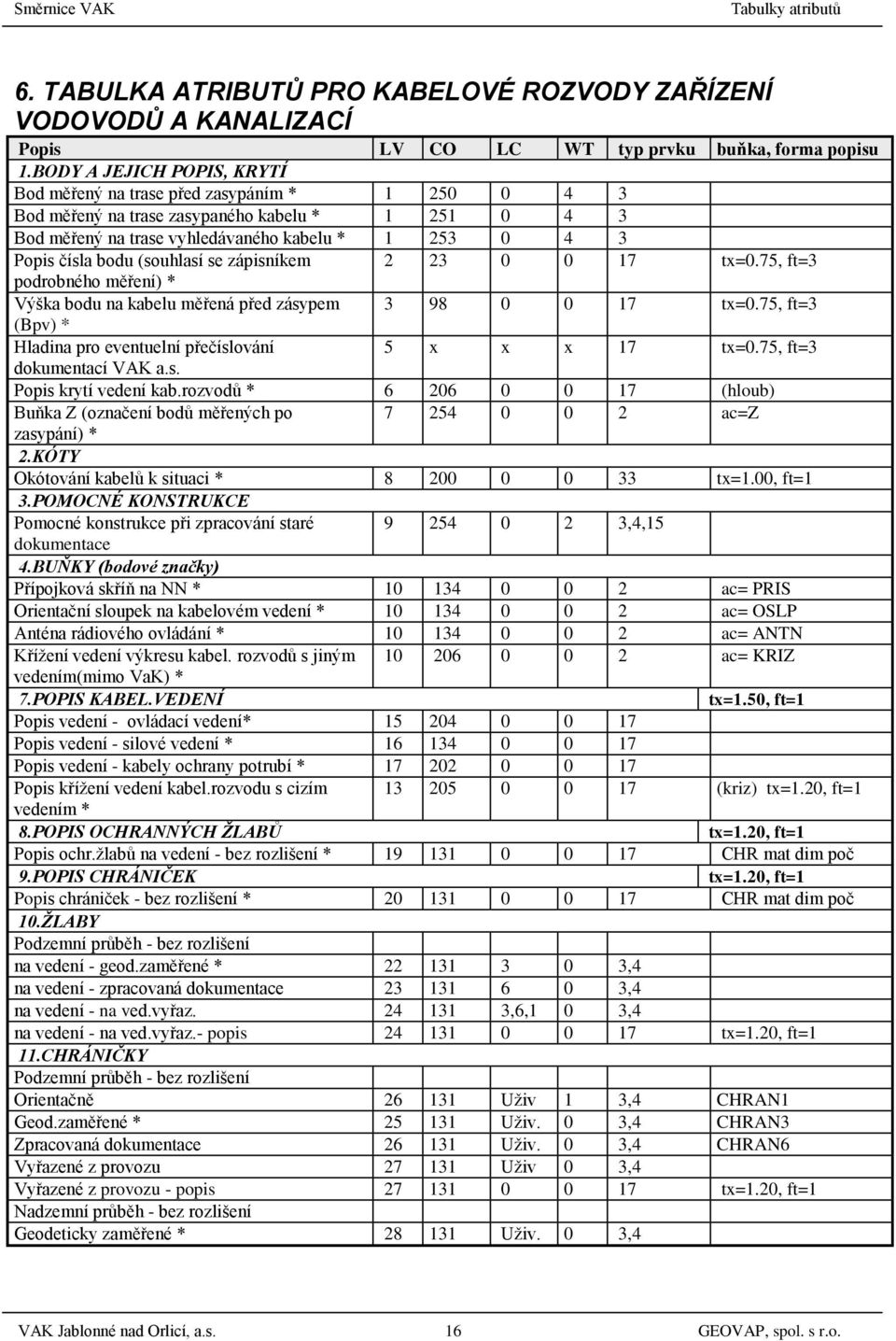

16 6. TABULKA ATRIBUTŮ PRO KABELOVÉ ROZVODY ZAŘÍZENÍ VODOVODŮ A KANALIZACÍ Popis LV CO LC WT typ prvku buňka, forma popisu 1.BODY A JEJICH POPIS, KRYTÍ Bod měřený na trase před zasypáním * Bod měřený na trase zasypaného kabelu * Bod měřený na trase vyhledávaného kabelu * Popis čísla bodu (souhlasí se zápisníkem tx=0.75, ft=3 podrobného měření) * Výška bodu na kabelu měřená před zásypem tx=0.75, ft=3 (Bpv) * Hladina pro eventuelní přečíslování 5 x x x 17 tx=0.75, ft=3 dokumentací VAK a.s. Popis krytí vedení kab.rozvodů * (hloub) Buňka Z (označení bodů měřených po ac=z zasypání) * 2.KÓTY Okótování kabelů k situaci * tx=1.00, ft=1 3.POMOCNÉ KONSTRUKCE Pomocné konstrukce při zpracování staré ,4,15 dokumentace 4.BUŇKY (bodové značky) Přípojková skříň na NN * ac= PRIS Orientační sloupek na kabelovém vedení * ac= OSLP Anténa rádiového ovládání * ac= ANTN Křížení vedení výkresu kabel. rozvodů s jiným ac= KRIZ vedením(mimo VaK) * 7.POPIS KABEL.VEDENÍ tx=1.50, ft=1 Popis vedení - ovládací vedení* Popis vedení - silové vedení * Popis vedení - kabely ochrany potrubí * Popis křížení vedení kabel.rozvodu s cizím (kriz) tx=1.20, ft=1 vedením * 8.POPIS OCHRANNÝCH ŢLABŮ tx=1.20, ft=1 Popis ochr.žlabů na vedení - bez rozlišení * CHR mat dim poč 9.POPIS CHRÁNIČEK tx=1.20, ft=1 Popis chrániček - bez rozlišení * CHR mat dim poč 10.ŢLABY Podzemní průběh - bez rozlišení na vedení - geod.zaměřené * ,4 na vedení - zpracovaná dokumentace ,4 na vedení - na ved.vyřaz ,6,1 0 3,4 na vedení - na ved.vyřaz.- popis tx=1.20, ft=1 11.CHRÁNIČKY Podzemní průběh - bez rozlišení Orientačně Uživ 1 3,4 CHRAN1 Geod.zaměřené * Uživ. 0 3,4 CHRAN3 Zpracovaná dokumentace Uživ. 0 3,4 CHRAN6 Vyřazené z provozu Uživ 0 3,4 Vyřazené z provozu - popis tx=1.20, ft=1 Nadzemní průběh - bez rozlišení Geodeticky zaměřené * Uživ. 0 3,4 VAK Jablonné nad Orlicí, a.s. 16 GEOVAP, spol. s r.o.

17 Popis LV CO LC WT typ prvku buňka, forma popisu Zpracovaná dokumentace Uživ. 0 3,4 12.SILOVÁ VEDENÍ Podzemní průběh osy silového vedení geod.zaměření * ,4 zpracovaná dokumentace ,4 Orientačně ,4 vyřazené vedení ,6,1 0 3,4 vyřazené vedení - popis tx=1.50, ft=1 Nadzemní průběh venkovních silových vedení geodeticky zaměřená * ,4 zpracovaná stará dokumentace ,4 13.OVLÁDACÍ VEDENÍ Podzemní průběh osy ovládacího vedení geod.zaměření * ,4 zpracovaná dokumentace ,4 Orientačně ,4 vyřazené vedení ,6,1 0 3,4 vyřazené vedení - popis tx=1.50, ft=1 Nadzemní průběh ovládacího vedení geodeticky zaměřená * ,4 zpracovaná stará dokumentace ,4 14.KABELY OCHRANY POTRUBÍ Podzemní průběh osy kabelu ochrany potrubí geod.zaměření * ,4 zpracovaná dokumentace ,4 Orientačně ,4 vyřazené vedení ,6,1 0 3,4 vyřazené vedení popis tx=1.50, ft=1 Nadzemní průběh kabelu ochrany potrubí geodeticky zaměřená * ,4 zpracovaná stará dokumentace ,4 15.ZEMNÍCÍ VEDENÍ Průběh osy zemnícího vedení (zemnící pásky,paprskové uzemnění vedení k zemnícím deskám nebo tyčím) geodetické zaměření * ,4 zpracovaná dokumentace ,4 Orientačně ,4 vyřazené nefunkční ,6,1 0 3,4 vyřazené nefunkční - popis OBRYS OBJEKTU OCHRANY Obrys skut. půdorysu objektu ochrany * ,4 * - pro geodetické zaměření nových staveb VAK Jablonné nad Orlicí, a.s. 17 GEOVAP, spol. s r.o.

18 Parametry v popisech: materiál vedení: mat, mat1, mat2 SD pro sdělovací vedení, OVL pro ovládací vedení, SIL NN pro silové vedení NN, SIL VN pro silové vedení VN, ZAB pro zabezpečovací vedení; materiál chráničky: mat, mat1, mat2 OC pro ocel, PE pro polyetylén, PVC pro polvinylchlorid, BE pro beton, AC pro azbestocement, BZ pro betonový žlab, BT pro betonové tvárnice, PP pro polypropylen, LT pro litinu; dim poč hloub kriz průměr chráničky v milimetrech; počet kabelů v kynetě, počet chrániček; krytí kabelu v metrech na cm (vždy kladné); sil NN pro el.kab.nn, sil VN pro el.kab.vn, sd pro sdělovací vedení, ovl pro ovládací vedení, zab pro zabezpečovací vedení, vod pro vodovod, tep pro teplovod, kab pro kabelové vedení, plyn pro plynovody, pop pro potrubní poštu, kol pro kolektory, jin pro jiné nebo neznámé vedení. Poznámky: (dodatečné pokyny a změny oproti dosavadnímu standardu na přání zákazníka) Buňka K_SA_P a K_SA_S jsou nahrazeny buňkou K_SA (kanalizační šachta nerozlišená)(**) Všechny popisy mají tloušťku 0 (v kategoriích VODOVOD a KANALIZACE) Všechny popisy (v kategoriích VODOVOD a KANALIZACE) kromě LV 2-6 mají font 1 Zásadní popisy (sítě, areálů a PHO) mají velikost 1,50 Popisy komor, šachet, chrániček, křížení apod. mají velikost 1,20 Styly čar podle přesnosti jsou - (tomu odpovídají i názvy uživatelských stylů čar) geo.zaměř. 3/ dokumentace 6/ orientačně 1 Buňka V_SA_P a V_SA_R jsou nahrazeny buňkou V_SA (nerozlišená šachta) a V_SA_V (vodoměrná),vsa_a (armaturní) a V_SARV (redukční ventil) (**) Buňka V_UZ_S (uzávěr - šoupě) je vzhledově totožná s dosavadní V_UZAV (**) Nová je buňka V_UZ_V (uzávěr - ventil) (**) Uživatelský styl pro vodovodní a kanalizační chráničku mají nové názvy V_CHR1(3,6)a K_CHR1(3,6), kterým odpovídají stejnojmenné buňky (které budou vloženy do tabulky GS_CELL pro zobrazování uživatelských stylů v GSWEBu) (hodnoty 3,6,1 odpovídají stylům čáry) Kóty změny - počet desetinných míst zvýšen na 2, - font 1 (standard 0), velikost písma 1,00 (standard 0.7), Kóty dopřesnění - parametr text/okraje hodnota 0.5, - šipka šířka 1, výška 0.5, minimální okraj vynášecí čáry vzdálenost 0, přesah 0 VAK Jablonné nad Orlicí, a.s. 18 GEOVAP, spol. s r.o.
