1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: Ročník: Předmět: Téma: Anotace: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Název tematické oblasti, VY_32_INOVACE_IND120 Ing. Jaroslav Indrák 1. ročník Technologie 20. Výroba dřevovláknitých desek Prezentace umožňuje žákovi doplnit pracovní list o schémata výroby dřevovláknitých desek. Uvádí druhy a použití DVD. strana 1

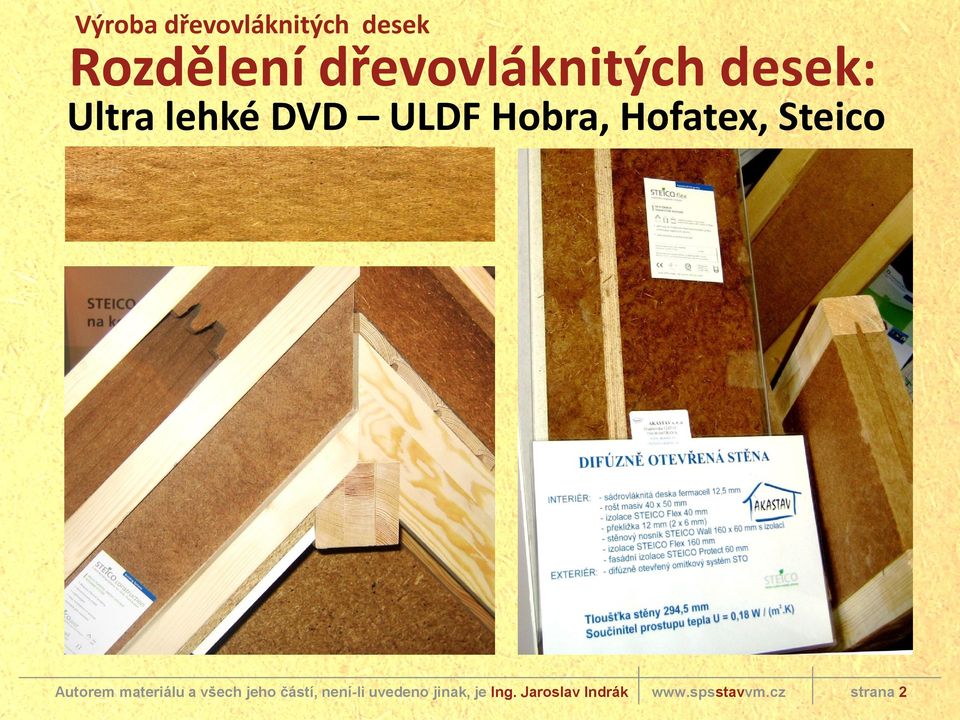

2 Výroba dřevovláknitých desek Rozdělení dřevovláknitých desek: Ultra lehké DVD ULDF Hobra, Hofatex, Steico strana 2

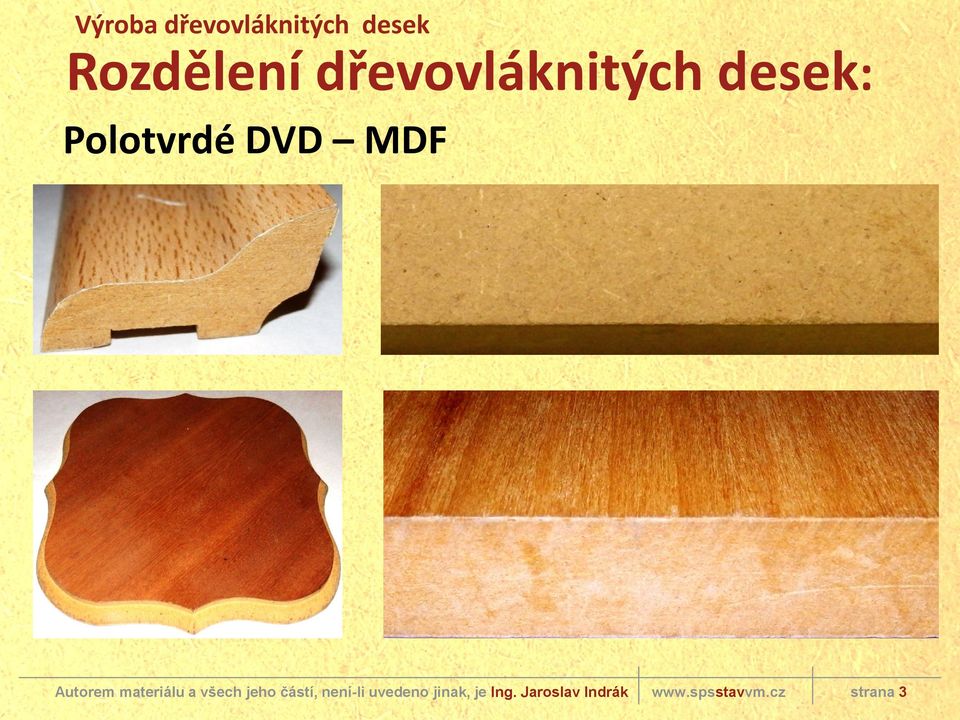

3 Výroba dřevovláknitých desek Rozdělení dřevovláknitých desek: Polotvrdé DVD MDF strana 3

4 Výroba dřevovláknitých desek Rozdělení dřevovláknitých desek: Tvrdé DVD HDF Sololit, Sololak, Akulit strana 4

5 Výroba dřevovláknitých desek Rozdělení dřevovláknitých desek: Zvláště tvrdé DVD Venkovní obklady PARKLEX strana 5

6 Výroba dřevovláknitých desek Postup výroby dřevovláknitých desek 1. Skladování suroviny: 2. Odkorňování suroviny 3. Štěpkování 4. Třídění štěpek 5. Rozvlákňování štěpek 6. Úprava vlákna ředěním a sušením 7. Třídění vlákna a dovlákňování 8. Formování koberce 9. Předlisování desek 10. Lisování desek 11. Tepelná úprava desek 12. Chlazení, formátování a klimatizace desek 13. Třídění desek 14. Skladování desek strana 6

7 Výroba dřevovláknitých desek Výroba dřevovláknitých desek: Masonův kanón Vstup štěpek Vrchní ventil Vstup vysokotlaké páry 8,5 MPa 285 C Vstup páry 2,4 MPa, 220 C Výstup do cyklonu 1200 m/s Rošt s otvory Hydraulický píst pro spodní vypouštěcí ventil strana 7

8 Výroba dřevovláknitých desek Výroba DVD Výstup vzduchu do filtrů Vstup vzduchu s dřevním vláknem Tření vláken o stěny cyklonu Usazená vlákna Vysypávání vláken Cyklon strana 8

9 Výroba dřevovláknitých desek Výroba DVD Defibrátor Vstup štěpek Přívod páry Výstup vláken do cyklonu Rotující disk Předehřívač štěpek Pevný disk strana 9

10 Výroba dřevovláknitých desek Výroba DVD Vrstvení u mokrého způsobu výroby DVD Vodní suspenze s dřevním vláknem v 1% koncentraci Voda je odsávána 2. Voda je vylisována Síto Voda odtéká gravitací 10% 15 % 40 % Změna koncentrace vláken v koberci 1.Nátoková skříň 2. Sací vozík 3.Předlisování strana 10

11 Výroba dřevovláknitých desek Výroba DVD Vrstvení rozčesávacími válci u suchého způsobu Pásový dopravník strana 11

12 Plnění lisu Uzavírání lisu Zvyšování tlaku Prohřívání koberce Snížení tlaku Otevírání lisu Vyprazdňování lisu Lisovací tlak v Mpa Výstup páry při sníženém tlaku Výroba dřevovláknitých desek Výroba DVD Lisovací diagram u mokrého způsobu 5 MPa 1 MPa Vlastní lisování a vytvrzování Vytlačení vody z koberce Lisovací čas v minutách strana 12
