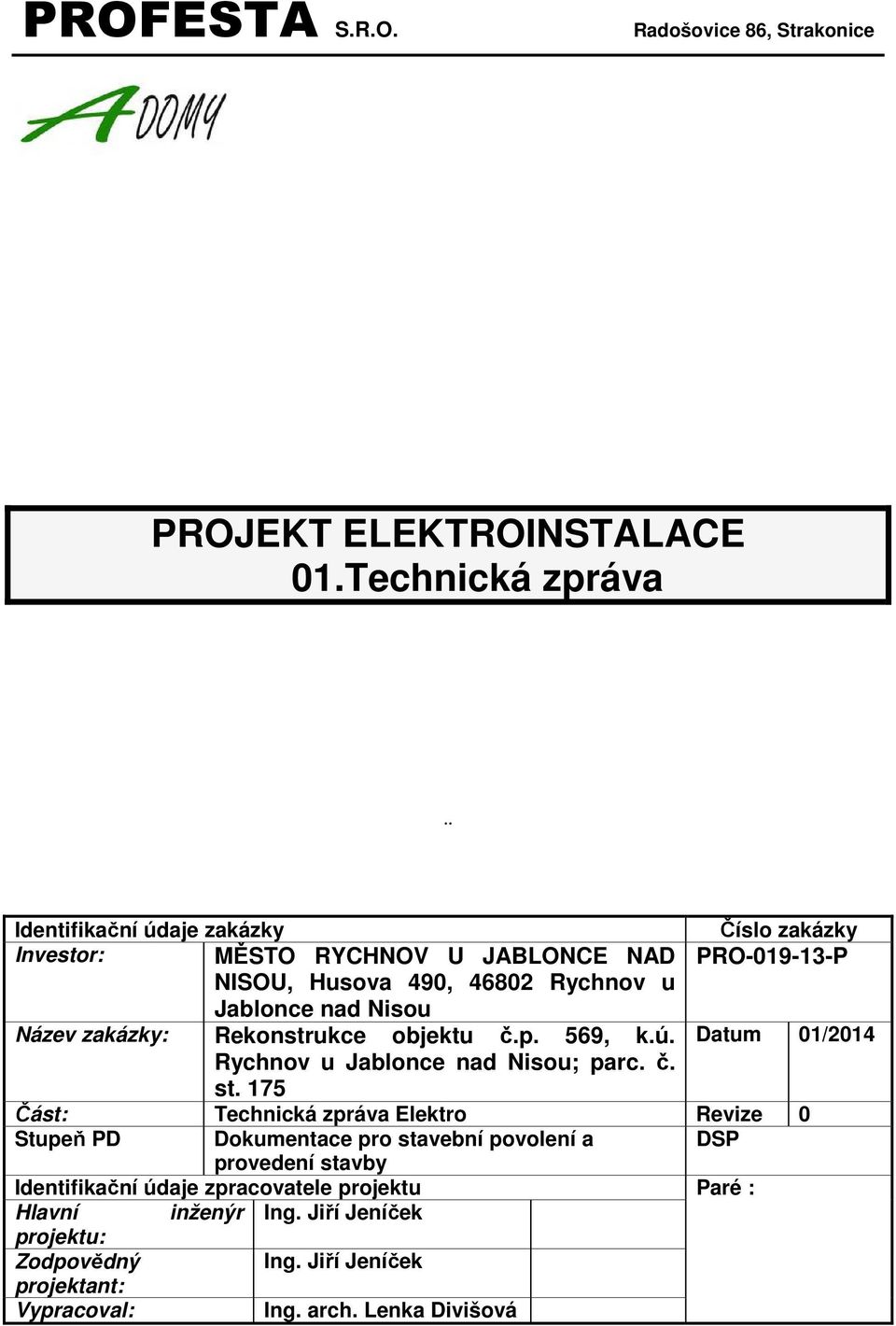

1 PROFESTA S.R.O. Radošovice 86, Strakonice PROJEKT ELEKTROINSTALACE 01.Technická zpráva Identifikační údaje zakázky Číslo zakázky Investor: MĚSTO RYCHNOV U JABLONCE NAD PRO P NISOU, Husova 490, Rychnov u Jablonce nad Nisou Název zakázky: Rekonstrukce objektu č.p. 569, k.ú. Datum 01/2014 Rychnov u Jablonce nad Nisou; parc. č. st. 175 Část: Technická zpráva Elektro Revize 0 Stupeň PD Dokumentace pro stavební povolení a DSP provedení stavby Identifikační údaje zpracovatele projektu Paré : Hlavní inženýr Ing. Jiří Jeníček projektu: Zodpovědný Ing. Jiří Jeníček projektant: Vypracoval: Ing. arch. Lenka Divišová

nad Nisou Název zakázky: Rekonstrukce objektu č.p. 569, k.ú. Datum 01/2014 Rychnov u Jablonce nad Nisou; parc. č. st.

2 1. ZÁKLADNÍ ÚDAJE 1.1 Rozsah projektu Projekt řeší ústřední elektroinstalaci při akci Rekonstrukce objektu č.p. 569, k.ú. Rychnov u Jablonce 1.2 Podklady Podkladem pro zpracování projektu byl projekt stavební části a požadavky jednotlivých řemesel. 1.3 Předpisy a normy Elektroinstalace musí být provedena dle bezpečnostních předpisů, technologických postupů a platných norem ČSN zejména ČSN , ČSN , ČSN , ČSN EN 62305, ČSN EN , ČSN , ČSN , ČSN TECHNICKÉ ÚDAJE 2.1 Napěťová soustava 3 NPE 400/230V 50Hz TN-C-S 2.2 Ochrana proti nebezpečnému dotykovému napětí Bude provedena základní ochrana samočinným odpojením od zdroje ve smyslu ČSN , ve sprchách zvýšená. V koupelnách bude provedeno doplňující pospojování dle ČSN Prostředí normální dle ČSN popř. dodatečně upraveno po dodání vyjádření technologa a investora 2.4 Ochrana proti zkratu a přetížení Bude řešena jištěním ve smyslu ČSN Jednotlivé okruhy budou chráněny jističi v příslušných napájecích bodech. 2.5 Uzemnění zemnící soustava objektu 2.6 Energetická bilance Instalovaný příkon P inst = cca 24 kw Maximální soudobý příkon Psou = cca 16,8 kw Dle skutečně dodané technologie bude nutné odsouhlasit instalovaný příkon a koeficient soudobosti investorem. 3. TECHNICKÝ POPIS 3.1 Popis objektu - 2 -

3 Předpisy a normy Elektroinstalace musí být provedena dle bezpečnostních předpisů, technologických postupů a platných norem ČSN zejména ČSN 33 2000-4-41, ČSN 33 2000-5-52, ČSN 33 2130, ČSN EN 62305,

3 Jedná se o dvě nově vzniklé bytové jednotky rekonstrukcí domu č.p. 569 v obci Rychnov u Jablonce nad Nisou. 3.2 Páteřní rozvod Elektroinstalace nových bytových jednotek bude připojena do stávajícího rozvaděče na chodbě.měření spotřeby el. energie bude v souladu s podmínkami E.ON pro umístění a zapojení měřících souprav. Při uložení přívodních kabelů je třeba dodržet podmínky ČSN a ČSN Rozvod el.energie bude zajištěn z rozváděčů umístěných v jednotlivých částech objektu, kde budou jištěny světelné, zásuvkové, motorové rozvody a technologie. Bude provedeno hlavní pospojování dle ČSN Rozvody Elektrické rozvody budou provedeny kabely CYKY. Barevné značení vodičů musí odpovídat ČSN Dimenzování a jištění kabelů musí odpovídat ČSN Uspořádání rozvodů, umístění spínačů a zásuvek musí respektovat ČSN V koupelně bude provedeno doplňující pospojování dle ČSN Provedení elektrických přístrojů bude v souladu s ČSN , zařízení umístěné vně objektu bude ve venkovním provedení. Provedení elektroinstalace bude v souladu s požadavky požární zprávy. Přesné umístění a typ jednotlivých elektrických zařízení a jejich přívody budou konzultovány a popřípadě dodatečně upřesněny investorem a dodavatelem zařízení a následně bude upraveno připojení těchto zařízení. 3.4 Osvětlení Světelná instalace bude provedena kabely CYKY 2-3x1,5. Osvětlení je žárovkovými svítidly. Výpočty jsou uloženy u projektanta. Ovládání osvětlení bude ovladači u vstupů do jednotlivých částí objektu. 3.5 Zásuvkové rozvody Zásuvková instalace bude provedena kabely CYKY 3Cx2,5. V jednotlivých místnostech budou osazeny zásuvky 230V. Zásuvky, které budou užívány laiky a budou určeny pro všeobecné použití a zásuvky vně objektu, budou připojeny s použitím proudových chráničů dle ČSN a ČSN

ON pro umístění a zapojení měřících souprav. Při uložení přívodních kabelů je třeba dodržet podmínky ČSN 33 2000-5- 52 a ČSN 73 6005. Rozvod el.

4 Ve výrobních prostorech budou osazeny zásuvkové rozvodnice dle výběru investora. 3.6 Ostatní rozvody 3.7 Hromosvod Objekt bude chráněn před úderem blesku hromosvodem dle ČSN EN Pokud nebude požadováno opatření proti propálení budou kovové konstrukce použity jako náhodné jímače, v opačném případě budou zřízeny dodatečné jímací soustavy. Sloupy budou použity jako náhodné svody, na dolním konci budou upraveny pro připojení uzemnění přes zkušební svorky. Zemnící pásek bude uložen pod základy a bude k němu připojena armatura podkladního betonu

Pokud nebude požadováno opatření proti propálení budou kovové konstrukce použity jako náhodné jímače, v opačném případě budou zřízeny

5 VÝKAZ MATERIÁLŮ kabel silový s Cu jádrem CYKY 3x1,5 mm2 m 130,000 kabel silový s Cu jádrem CYKY 3x2,5 mm2 m 160,000 kabel silový s Cu jádrem CYKY 5x1,5 mm2 m 20,000 kabel silový s Cu jádrem CYKY 5x2,5 mm2 m 15,000 kabel silový s Cu jádrem CYKY 5x10 mm2 m 5,000 kabel silový s Cu jádrem CYKY 4x1,5 mm2 m 5,000 vodič izolovaný s Cu jádrem H07V-R 6 mm2 m 45,000 vodič silový s Cu jádrem CY H07 V-R 16 mm2 m 5,000 šňůra lehká s Cu jádrem H05 VV-F 5G2,50 m 2,000 krabice přístrojová instalační kus 27,000 krabice univerzální z PH KU 68/2-1902s víčkem KO68 kus 10,000 krabice univerzální z PH KU 68/ kus 10,000 svorka WAGO 0,08-4 mm2 kus 38,000 svorka ZS 4 kus 8,000 svorka na potrubí ZSA 16 vč.pásku kus 4,000 svorkovnice lustrová kus 7,000 spínač jednopólový ř.1 10A bílý kus 4,000 spínač řazení ř.5 10A bílý kus 1,000 spínač řazení ř.6 10A bílý kus 2,000 spínač řazení ř.7 10A bílý kus 2,000 tlačítkový spínač ř.1/0 10A bílý kus 1,000 sporáková kombinace kus 1,000 zásuvka TV+R bílá kus 1,000 zvonek bytový kus 1,000 zásuvka 2násobná 16A bílá kus 15,000 Rozvaděč RB kus 1,000 ekvipotenciální svorkovnice kus 1,000 trubka elektroinstalační ohebná D 29 mm m 25,000 Práce a dodávky M ( byt vpravo ) Elektromontáže Materiál kabel silový s Cu jádrem CYKY 3x1,5 mm2 m 130,000 kabel silový s Cu jádrem CYKY 3x2,5 mm2 m 160,000 kabel silový s Cu jádrem CYKY 5x1,5 mm2 m 20,000 kabel silový s Cu jádrem CYKY 5x2,5 mm2 m 15,000 kabel silový s Cu jádrem CYKY 5x10 mm2 m 5,000 kabel silový s Cu jádrem CYKY 4x1,5 mm2 m 5,000 vodič izolovaný s Cu jádrem H07V-R 6 mm2 m 45,000 vodič silový s Cu jádrem CY H07 V-R 16 mm2 m 5,000 šňůra lehká s Cu jádrem H05 VV-F 5G2,50 m 2,000 krabice přístrojová instalační kus 27,000 krabice univerzální z PH KU 68/2-1902s víčkem KO68 kus 10,000 krabice univerzální z PH KU 68/ kus 10,000 svorka WAGO 0,08-4 mm2 kus 38,000 svorka ZS 4 kus 8,

16 mm2 m 5,000 šňůra lehká s Cu jádrem H05 VV-F 5G2,50 m 2,000 krabice přístrojová instalační kus 27,000 krabice univerzální z PH KU 68/2-1902s víčkem KO68 kus 10,000 krabice univerzální z PH KU

6 svorka na potrubí ZSA 16 vč.pásku kus 4,000 svorkovnice lustrová kus 7,000 spínač jednopólový ř.1 10A bílý kus 4,000 spínač řazení ř.5 10A bílý kus 1,000 spínač řazení ř.6 10A bílý kus 2,000 spínač řazení ř.7 10A bílý kus 2,000 tlačítkový spínač ř.1/0 10A bílý kus 1,000 sporáková kombinace kus 1,000 zásuvka TV+R bílá kus 1,000 zvonek bytový kus 1,000 zásuvka 2násobná 16A bílá kus 15,000 Rozvaděč RB kus 1,000 ekvipotenciální svorkovnice kus 1,000 trubka elektroinstalační ohebná D 29 mm m 25,000 Celkem - 6 -

7 10A bílý kus 2,000 tlačítkový spínač ř.
