STAVEBNÍ SYSTÉM SENDWIX

Transkript

1 střešní krytina sendvičové zdivo STAVEBNÍ SYSTÉM SENDWIX PŘÍRUČKA PRO PROVÁDĚNÍ infolinka:

2 DPS Pelhřimov RD Bruntál BD Plzeň RD Velké Popovice Sídlo fi rmy, Praha Zbraslav

3 STAVEBNÍ SYSTÉM S E N D W I X PŘÍRUČKA PRO PROVÁDĚNÍ

4 OBSAH 1. Oblast použití Sortiment Provádění zdiva z vápenopískových cihel SENDWIX a) Pomůcky pro zdění b) Modulové rozměry c) Ložná a styčná spára d) Vazba zdiva e) Malty pro zdění f) Technologie zdění g) Drážky a výklenky h) Zahradní zídky, ploty i) Materiálová potřeba Překlady Stropy Krytina... 70

5 1. OBLAST POUŽITÍ Vápenopískové cihly SENDWIX patří mezi moderní stavební materiály, které mají v dnešním stavebnictví velmi rozmanité uplatnění. Používají se pro vnitřní i obvodové zdivo, pro konstrukce nosné, dělící i výplňové. Přesné rozměry, dokonalé hrany a atraktivní barvy předurčují cihly i k vyzdívání lícového zdiva, komínů, de ko rač ních stěn a zídek, krbů nebo klenbových sklepů. Vysoká objemová hmotnost zaručuje vysokou pevnost cihel v tlaku a vynikající zvukově izolační vlastnosti zděných konstrukcí. Toto umožňuje navrhovat nosné stěny s minimální tloušťkou a tím se dosáhne úspory stavebních materiálů a lepší využití obestavěného prostoru. Revidovaná norma ČSN :2002 Tepelná ochrana budov neposuzuje již tepelný odpor jednotlivých stavebních částí, které jsou ve styku s vnějším prostředím nebo nevytápěnými prosto ry. Ukazatelem úrovně tepelně izolační kvality jednotlivých konstruk cí je jednotně součinitel prostupu tepla a celkové hodnocení energetické náročnosti stavby, pro které se nově používá veličina měrná potřeba tepla při vytápění. K dosažení co nejmenších nákladů na vytápění má rozhodující vliv co nejmenší hodnota prostupu tepla stěn, výplní stavebních otvorů, jejich velikost, členitost stavby, orientace ke světovým stranám, poloha apod. Jednovrstvé konstrukce z hlediska dalšího snižování prostupu tepla jsou již na hranici svých skutečných možností a další zvy šová ní tloušťky stěn je neekonomické. Optimálním příkladem použití vápenopískových cihel jsou obvo do vé vícevrstvé konstrukce s volitelnou vrstvou tepelné izolace označené obchodní značkou KMB SENDWIX. U těchto konstrukcí se vápenopískové cihly s vysokou únosnos tí a tepelnou akumulací používají pro vnitřní nosnou vrstvu. Vněj ší vrstvu tvoří tepelná izolace potřebné tloušťky opatřená vnější omítkovou vrstvou. Vápenopískové cihly lze s výhodou použít také pro zdivo, které tvoří velmi efektní vnější pohledovou vrstvu. KMB SENDWIX vychází z moderních evropských trendů ve sta veb nic tví a je prvním uceleným, certifikovaným systémem ví cevrs t vých konstrukcí na českém trhu. Přednosti tohoto sendvičového systému spočívají v jeho dokonalých tepelně technických, akustických a statických pa rame t rech, jejichž úroveň si může projektant libovolně vybrat podle kon krét ních požadavků. Bližší informace o systému KMB SENDWIX jsou uvedeny v samostatné technické příručce a na stránkách Úkolem této příručky je přiblížit ucelený systém hrubé stavby z vápenopískových cihel a betonové krytiny od firmy KM Beta všem svým uživatelům z hlediska praktických potřeb při použití jeho jednotlivých prvků na stavbě. Příručka pro provádění 3

6 2. SORTIMENT Obr. 1 Celkový sortiment Použití výrobků KM Beta: 1) Nosné zdivo 2) Příčky 3) SENDWIX překlady 4) Izolační přizdívka 5) Lícové zdivo 6) Komínové zdivo 7) Sklepní klenbové zdivo 4 Stavební systém SENDWIX

7 8) Dekorativní a soklový obklad 9) Zahradní krb 10) Okrasné oplocení 11) Betonová stříška 12) Střešní systém KM Beta 13) Vícevrstvé zdivo KMB SENDWIX - L 14) Vícevrstvé zdivo KMB SENDWIX - M (P) Příručka pro provádění 5

8 Vnější a vnitřní nosné zdivo SENDWIX 16DF-LD mm SENDWIX 8DF-D mm SENDWIX 8DF-LD mm SENDWIX 8DF-LP mm SENDWIX 5DF-P mm SENDWIX 5DF-LP mm SENDWIX 5DF-D mm SENDWIX 12DF-LD mm SENDWIX 12DF-LDZ mm SENDWIX 1/2 12DF-LD mm SENDWIX 12DF-LDZH mm SENDWIX 6DF-LD mm SENDWIX 6DF-LDZ mm 6 Stavební systém SENDWIX

9 SENDWIX 6DF-LDZH mm Příčky SENDWIX 4DF-D mm SENDWIX 4DF-LD mm SENDWIX 2DF-D mm SENDWIX 2DF-LD mm Překlady SENDWIX překlad 2DF mm SENDWIX překlad 6DF mm SENDWIX překlad 8DF mm Příručka pro provádění 7

10 Lícové, komínové zdivo, ploty Lícová cihla NF mm Lícová cihla VF štípaná mm Lícová cihla NF štípaná mm SENDWIX 5DF-P štípaná mm Izolační přizdívka, klenbové zdivo Lícová cihla VF mm Překlady, věncovky, prostupy a drážky SENDWIX 2DF-U mm SENDWIX 6DF-U mm 8 Stavební systém SENDWIX

11 SENDWIX 8DF-U mm Obklady Obkladový pásek mm Obkladový pásek mm Plotové stříšky, hlavice Stříška hladká mm Hlavice hladká mm Stříška profilovaná mm Hlavice profilovaná mm Příručka pro provádění 9

12 Pomocný materiál Plochá nerezová kotva Maltový dávkovač 115, 240, 290 Přesná lžíce 115, 240, 290 Štípačka kvádrů 8DF-D, 8DF-LD, 4DF-D, 4DF-LD Minijeřáb MK 300 Řezačka 10 Stavební systém SENDWIX

13 Malty Lepidlo Flex SX-L Maltový dávkovač 115, 240, 290 Zdicí a spárovací malta 920 SX Zdicí a spárovací malta Lepidlo pro lepení obkladových pásků Střešní krytina KMB Beta KMB Hodonka KMB Bobrovka Vysvětlivky ke značení: obchodní název vápenopískových kvádrů SENDWIX 8DF - LD (P, U, Z, H) označení formátu děrovaný formát výrobek pro tenkovrstvé zdění na lepidlo (bez označení je určen pro zdění na maltu) plný formát U profil hladká styčná plocha zkosená pohledová hrana Příručka pro provádění 11

14 3. PROVÁDĚNÍ ZDIVA Z VÁPENOPÍSKOVÝCH CIHEL SENDWIX Cihla představuje základní konstrukční prvek stavby. Díky roz mě ro vé rozmanitosti lze řešit různé detaily dle individuálních požadavků investora obloukové stěny, nepravoúhlé arkýře, oblou ko vé nadpraží apod. Provádění zdiva se řídí normou ČSN P ENV Na vr hová ní zděných konstrukcí (Eurokód 6) a) Pomůcky pro zdění Běžné zednické nářadí Hoblovaná lať - zednická lžíce, naběrák, vodo vá ha, dvoumetr, zed nic ké kladivo, gumová palička - se značkou po 125 mm pro kontrolu délkového a výš kového modulu Pomůcky pro přesné maltování - maltový dávkovač pro tloušť ku zdi va 115, 240 a 290 mm - přesná lžíce pro dávkování lepidla pro tloušť ku zdi va 115, 240 a 290 mm Pila kotoučová ruční Kotvení příček Kladivo vrtací a sekací Frézka drážkování Štípačka Minijeřáb MK řezné kotouče - plochá nerezová kotva, hmoždínky, vruty - včetně vrtáků pro přesné vr tání otvorů, průrazů i pro elek tro insta lač ní krabice - pro přesné frézování svis lých, vodorovných a šik mých instalačních drážek - pro dělení na 1/2, 1/4, 3/4 formátu pouze u 8DF-D, 8DF-LD, 4DF-D, 4DF-LD - k mechanickému přenášení a ukládání zdicích prvků SENDWIX 16DF, 8DF, 4DF b) Modulové rozměry Vápenopískové cihly svými rozměry celého sortimentu tvoří jednotný délkový modul pro vodorovné i svislé konstrukce, tj. 250 mm. Díky rozměrové řadě je možné volit výšku zdiva v odstupňování již po 41 mm. Tím lze navrhnout takřka libovolné konstrukční výšky para petů, nadpraží otvorů, vyzdívek skeletů, apod. Výhoda spočívá také v homogenitě použitého materiálu z hlediska tepelně technických vlastností, pevnosti a podkladu pro omítání. 12 Stavební systém SENDWIX

15 Výškový modul 2DF-D, 2DF-LD 5DF-P, 5DF-LP 1/2 12DF-LD 4DF-D, 4DF-LD 6DF-LD, LDZ, LDZH 8DF-D, 8DF-LD, 8DF-LP 12DF-LD, LDZ, LDZH 16DF-LD Výška cihly (mm) Tloušťka spáry (mm) Tloušťka vrstvy (mm) Počet vrstev pro 250 mm Počet vrstev do 1 m Zdění na maltu Obr. 2 Modulové rozměry Tenkovrstvé zdění na lepidlo Příručka pro provádění 13

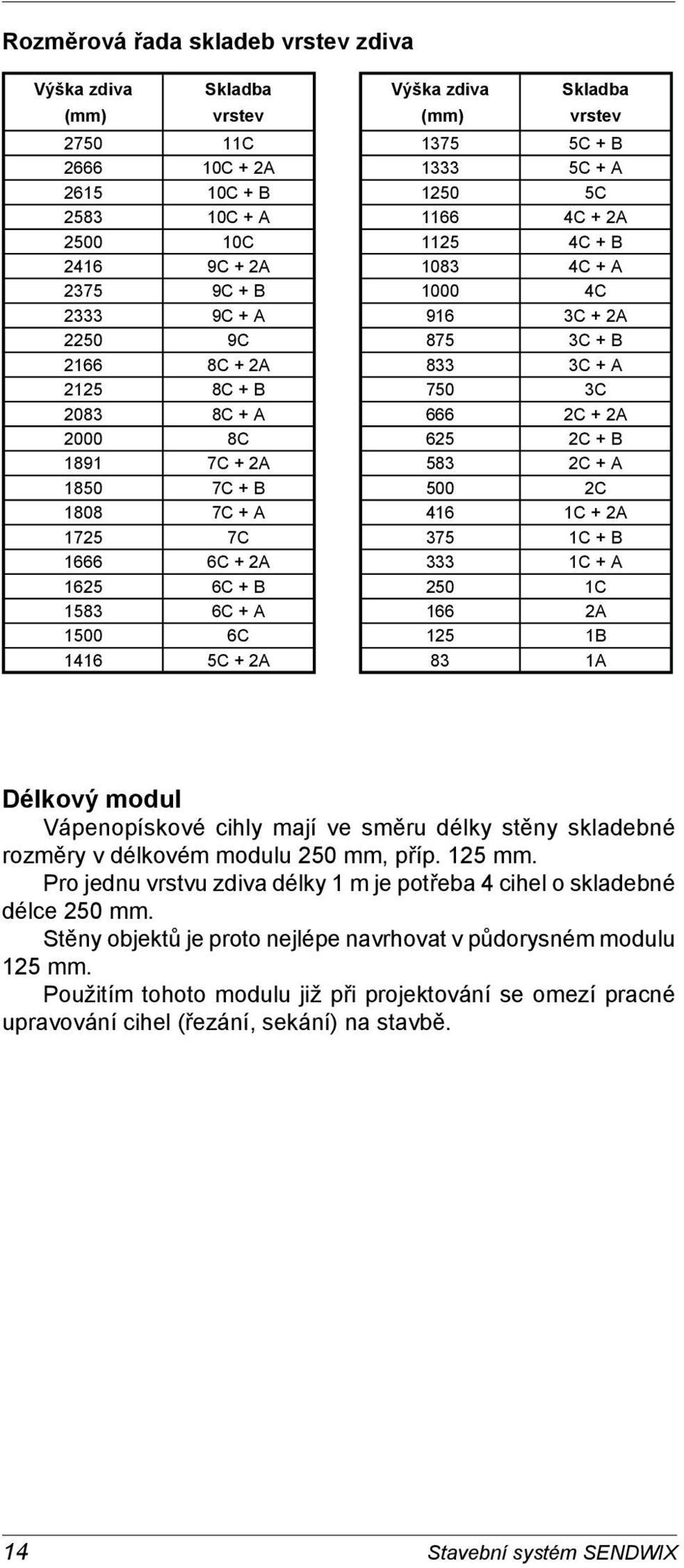

16 Rozměrová řada skladeb vrstev zdiva Výška zdiva (mm) Skladba vrstev C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A Výška zdiva (mm) Skladba vrstev C + B C + A C C + 2A C + B C + A C 916 3C + 2A 875 3C + B 833 3C + A 750 3C 666 2C + 2A 625 2C + B 583 2C + A 500 2C 416 1C + 2A 375 1C + B 333 1C + A 250 1C 166 2A 125 1B 83 1A Délkový modul Vápenopískové cihly mají ve směru délky stěny skladebné rozměry v délkovém modulu 250 mm, příp. 125 mm. Pro jednu vrstvu zdiva délky 1 m je potřeba 4 cihel o skladebné délce 250 mm. Stěny objektů je proto nejlépe navrhovat v půdorysném mo du lu 125 mm. Použitím tohoto modulu již při projektování se omezí pracné upravování cihel (řezání, sekání) na stavbě. 14 Stavební systém SENDWIX

17 c) Ložná a styčná spára Ložná spára Cihly se pokládají do rozprostřené maltové vrstvy, která ve zdivu tvoří ložnou spáru. Tloušťka ložné spáry pro vápenopískové cihly vyplývá z používaného výškového modulu stavby 250 mm a jmenovité výšky cihel. Vápenopískové kvádry a cihly se vyrábí ve dvou jmenovitých výškách podle toho zda se použije technologie zdění na maltu nebo tenkovrstvého zdění na lepidlo. Ložná spára (mm) zdění na lepidlo na maltu + jmenovitá výška kvádru (mm) = metrický modul (mm) Lepidlo, příp. malta, se musí nanášet tak, aby celá ložná spára byla zcela vyplněna. Pro nanášení požadované tloušťky malty firma KM Beta dodává maltový dávkovač (obr. 3) a pro nanášení lepidla přesnou lžíci (obr. 4), oba pro tloušťku zdiva 115, 240 a 290 mm. Obr. 3 Maltový dávkovač 115, 240, 290 mm Obr. 4 Přesná lžíce 115, 240, 290 mm U vrstvené konstrukce z vápenopískových cihel typu KMB SENDWIX je výhoda v tom, že není nutné přihlížet na rozdílné tepelné vlast nos ti malty a tuto problematiku řešit teplou, dražší maltou na úkor statické únosnosti stěny. Stěna pak může plnit pouze sta tic kou, akumulační a zvukově izolační funkci. Tepelně izolační funkci včet ně eliminace všech případných tepelných mostů plní izolační mate riál. Totéž platí i u vnějších stěn s kruhovým půdorysem, kde se klenbovitě rozevírají svislé spáry. Příručka pro provádění 15

18 Styčná spára Cihelné zdivo se podle druhu svislé styčné spáry dělí na: - zdivo s viditelně (plně) promaltovanými styčnými spárami (obr. 5) - zdivo se zazubenou styčnou spárou (pero-drážka) zcela bez promaltování (obr. 6) Obr. 5 Promaltovaná styčná spára Obr. 6 Styčná spára bez promaltování 16 Stavební systém SENDWIX

19 Tloušťka svislých styčných spár je nejčastěji 10 mm. Pro mal tova ná styčná spára se provádí u formátů NF, VF, 2DF-D, 2DF-LD, 5DF-P, 5DF-LP a zvláště u režného zdiva. Zdivo se zazubenou styčnou spárou (pero-drážka), se provádí zcela bez promaltování u formátů 4DF-D, 4DF-LD, 8DF-D, 8DF-LD, 8DF-LP, 12DF-LD, LDZ; 6DF-LD, LDZ; 16DF-LD. Dochází k maximální úspoře zdicí malty a pracovního času. d) Vazba zdiva Ze statického hlediska je pro vlastnosti zdiva velmi důležitá vazba cihel. Cihly se ve stěně nebo v pilíři mají po vrstvách pře va zo vat tak, aby se stěna nebo pilíř chovaly jako jeden konstrukční prvek. Aby se zajistila náležitá vazba zdiva, musí být svislé spáry mezi jednotlivými cihlami vždy ve dvou sousedních vrstvách přesa zeny min. o 95 mm u formátů 4DF-D, 4DF-LD, 5DF-P, 5DF-LP. Doporučený pů do rys ný modul stavby mm zaručuje u těchto formátů délku pře vazby 125 mm. U cihel pro tradiční zdivo formátu NF, VF, 2DF-D, 2DF-LD platí zásada posunutí styčných spar v každé vrstvě o 1/2 nebo 1/4 cihly. Uvedená schémata ukazují základní řešení vazby zdiva z vápenopískových kvádrů a cihel. Vnější stěna tloušťky 290 mm 5DF-P (5DF-LP) řez každá řada Obr. 7 Roh vnější stěny tl. 290 Příručka pro provádění 17

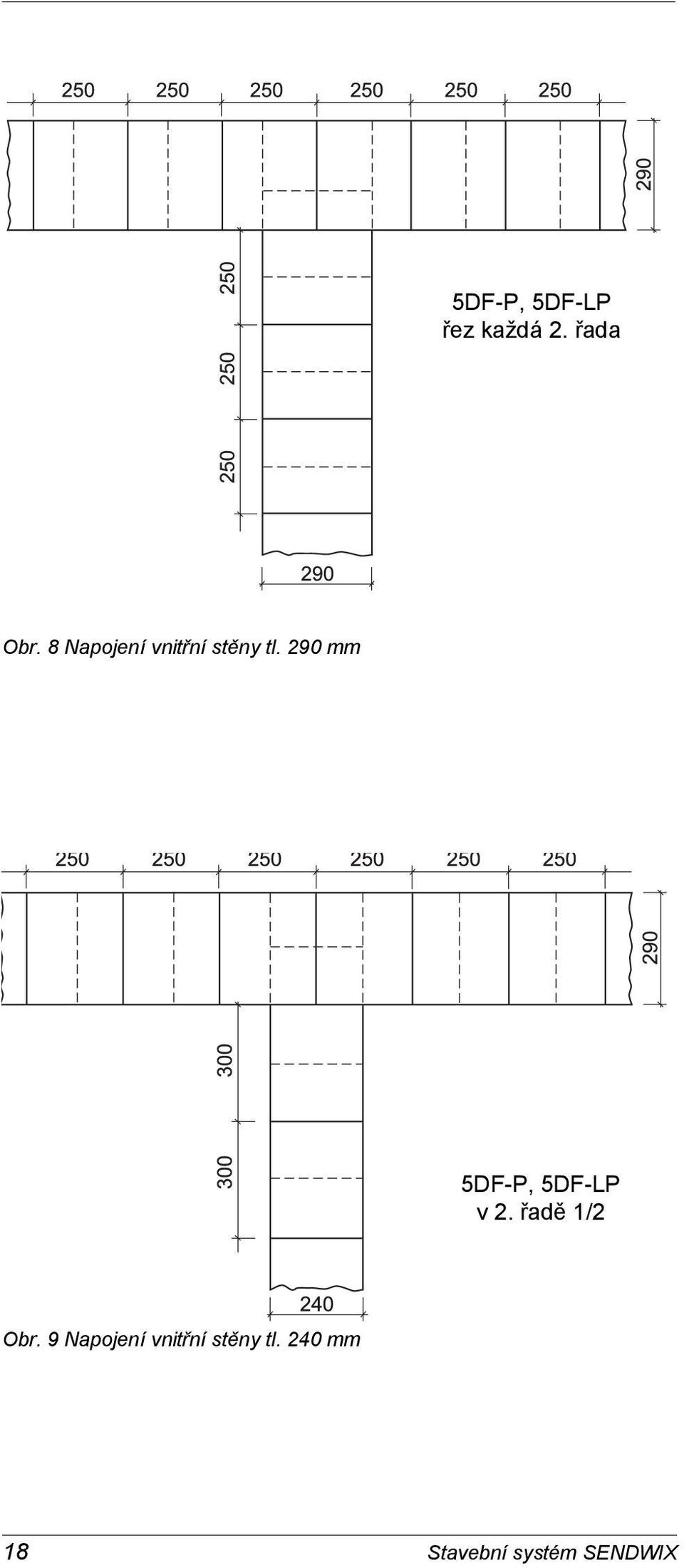

20 5DF-P, 5DF-LP řez každá 2. řada Obr. 8 Napojení vnitřní stěny tl. 290 mm 5DF-P, 5DF-LP v 2. řadě 1/2 Obr. 9 Napojení vnitřní stěny tl. 240 mm 18 Stavební systém SENDWIX

21 Obr. 10 Napojení vnitřní stěny tl. 115 mm Obr. 11 Roh vnější stěny na styku dvou objektů (290 a 240 mm 5DF-P, 5DF-LP) Příručka pro provádění 19

22 Obr. 12 Kout vnější stěny s napojením na vnitřní stěnu tl. 240 mm Obr. 13 Kout vnější stěny s napojením na vnitřní stěnu tl. 115 mm 20 Stavební systém SENDWIX

23 Vnější stěna tloušťky 240 mm Obr. 14 Roh vnější stěny tl. 240 mm Obr. 15 Napojení vnitřní stěny tl. 240 mm Příručka pro provádění 21

24 Obr.16 Napojení vnitřní stěny tl. 115 mm Obr. 17 Kout vnější stěny s napojením na vnitřní stěnu tl. 115 mm 22 Stavební systém SENDWIX

25 Obr.18 Roh vnější stěny tl. 240 mm Obr. 19 Napojení vnitřní stěny tl. 240 mm Příručka pro provádění 23

26 Obr. 20 Napojení vnitřní stěny tl. 115 mm Obr. 21 Kout vnější stěny s napojením na vnitřní stěnu tl. 115 mm 24 Stavební systém SENDWIX

27 Vnitřní a vnější stěna tloušťky 175 mm DF-LD Obr. 22 Roh vnější stěny tl. 175 mm DF-LD (D, P) 12DF-LD 240 Obr. 23 Napojení vnitřní stěny tl. 240 mm DF-LD (D, P) DF-LD 175 Obr. 24 Napojení vnitřní stěny tl. 175 mm Příručka pro provádění 25

28 Vnitřní stěna tloušťky 115 mm Obr. 25 Roh vnitřní stěny tl. 115 mm Obr. 26 Napojení vnitřní stěny tl. 115 mm 26 Stavební systém SENDWIX

29 e) Malty pro zdění Postupem času většina našeho stavebnictví přešla na po u ží vá ní tzv. suchých maltových směsí (SMS). Používání těchto malt má celou řadu výhod: - technologie výroby a stálá výstupní kontrola zajišťuje trvale vysokou kvalitu SMS - díky způsobu výroby lze připravit SMS pro různá použití - jednoduchá příprava na staveništi, nižší pracnost a menší nároky na plochu staveniště Při zdění z vápenopískových cihel pro systém KMB SENDWIX není nutné používat lehké malty, které prodražují zdění a snižují cel ko vou pevnost zdiva. Eliminace tepelných mostů je zajištěna ce lo ploš ným zateplením a pro zdění se používají malty s vyšší pev nos tí, což zajišťuje vyšší pevnost zdiva a možnost volby tenčích nosných stěn. Pro vápenopískové cihly jsou vyvinuty SMS podle účelu použití. Při použití všech SMS musí být podklad suchý, nosný, zbavený prachu, mastnoty a jiných nečistot a nesmí být zmrzlý. 1. Lepidlo Flex SX-L - cementová vysokopevnostní lepicí malta pro tenkovrstvé zdění tvarově přesných vápenopískových kvádrů SENDWIX. Zpracování a aplikace: Maltu připravíme rovnoměrným vsypáváním do doporučeného množství vody (5 l vody na 30 kg) za současného míchání pomaluběžným mísidlem s míchacím nástavcem ve vhodné nádobě, do vzniku homogenní hmoty. Lepicí malta se nanese rovnoměrně na ložnou plochu zdicích prvků v tloušťce cca 4 mm. Následně se zarovná přesnou lžicí nebo zubovým hladítkem 6 6 mm pod úhlem 45. Kvádr se po položení do maltového lože stabilizuje pomocí gumové paličky. Ložná spára se tím sníží na 2 mm. Umístění kvádru lze upravit ještě cca 7 minut po položení. Spáry zdiva musí být zcela vyplněny maltou a zarovnány s povrchem stěny. Vlastnosti: spotřeba vody doporučená tloušťka vrstvy zpracovatelnost pevnost v tlaku spotřeba 8DF-LD; 240 mm 4,0 kg/m 2 4DF-LD; 115 mm 2,0 kg/m 2 5DF-LP; 290 mm 12,3 kg/m 2 5DF-LP; 240 mm 9,5 kg/m 2 5 l/pytel (30 kg) 6 mm min. 2,5 hod. 20 MPa použití při teplotě nad +5 C balení 30 kg/pytel; 40 pytlů/paleta Příručka pro provádění 27

30 2. Zdicí malta 920 SX - vysokopevnostní cementová ruční zdicí malta se zvýšenou smykovou pevností určená pro zdění konstrukcí z vápenopískových kvádrů SENDWIX. Zpracování a aplikace: Zdicí malta se připravuje v bubnové kontinuální míchačce, případně v mísicí nádobě pomocí pomaluběžného mísidla s míchacím nástavcem, smícháním suché směsi s předepsaným množstvím vody (4,2 l vody na 30 kg). Promíchaná homogenní malta se ručně nanáší na zdivo. Pro rovnoměrné nanášení malty je vhodné použít maltový dávkovač výšky 15 mm. Maltou se rovnoměrně vyplní a zarovná vymezený objem. Po umístění kvádru do maltového lože se poklepem sníží ložná spára na cca 12 mm a malta vyplní téměř celou ložnou plochu. Vlastnosti: spotřeba vody doporučená tloušťka vrstvy zpracovatelnost pevnost v tlaku spotřeba 8DF-D; 240 mm 17,9 kg/m 2 4DF-D; 115 mm 6,9 kg/m 2 5DF-P; 290 mm 48 kg/m 2 5DF-P; 240 mm 37 kg/m 2 4,2 l/pytel (30 kg) 10 mm cca 40 min 20 MPa použití při teplotě nad +5 C balení 30 kg/pytel; 40 pytlů/paleta 3. Zdicí a spárovací malta - malta pro zdění a spárování vápenopískových cihel v jedné pracovní operaci, případně k dodatečnému spárování. Zpracování a aplikace: Vápenopískové cihly se zbaví nečistot a prachu. Namíchá se zdicí a spárovací malta se vodou dle klimatických podmínek v rozmezí 0,160-0,175 l/kg suché směsi. Spáru o tloušťce 5 15 mm lze provádět dvojím způsobem: a) Spára tvořená kulatinou při zdění Na krajní strany ložné spáry se přiloží kulatina, která tvoří pohledovou spáru. Do ložné spáry se nanáší lžicí mezi kulatiny s přebytkem malty tak, aby bylo možno cihly uložit a malta nepřetékala přes spodní cihlu. Po zatuhnutí se kulatina odstraní, případné nedostatky v pohledové spáře se upraví okamžitě dospárováním. b) Spára tvořená dodatečným spárováním Malta se nanáší na cihlu lžicí v takovém množství, aby při usazování cihel další vrstvy nedocházelo k přetékání malty na spodní cihly a zároveň byla vytvořena požadovaná tloušťka spáry. Spára se vytváří pomocí spárovačky cca do 1 hod. po vyzdění (dle klimatických podmínek). 28 Stavební systém SENDWIX

31 Cihly se ukládají do čerstvé malty posunem (platí pro oba uvedené postupy). Vlastnosti: spotřeba vody 4,5 5 l/pytel (30 kg) doporučená tloušťka vrstvy 10 mm zpracovatelnost min. 2 hod. pevnost v tlaku 5 MPa spotřeba NF 115 mm 33,9 kg/m 2 použití při teplotě nad +5 C balení 30 kg/pytel; 40 pytlů/paleta 4. Zdicí malta 920 SX se zimní úpravou 5. Lepidlo Flex SX-L se zimní úpravou Zdění se zdicí maltou se zimní úpravou Zdicí malty se vyrábějí s přísadou BETODUR F, která umožňuje tvrdnutí malt i za velmi nízkých teplot. Aplikovaný přípravek umožňuje tvrdnutí až do teploty -5 C, avšak při provádění musí být dodrženo několik zásad: - zdicí tvarovky, cihly nebo jiný materiál musí být dokonale suchý, nejlépe krytý na paletě výrobní fólií - tyto tvarovky je zakázáno před zděním kropit, při odstraňování fólie se na ně nesmí dostat sníh nebo jiná námraza - zdicí malta by měla být uskladněna v suchu a za teploty nad -5 C - teplota zdění musí být 3 během dne ( při začátku zdění i s časem, v poledne a na konci zdění opět s časem) zaznamenána ve STAVEBNÍM DENÍKU a nesmí být nižší než -5 C - za nízkých kladných teplot (od 0 do +5 C) není nutno záměsovou vodu ohřívat - při zdění za záporných hodnot (od 0 do -5 C) musí být záměsová voda předehřátá na + 30 C a tato skutečnost musí být zaznamenána opět ve STAVEBNÍM DENÍKU. - po vyzdění musí být čerstvě vyzděné zdivo chráněno před povětrnostními vlivy (deštěm, sněžením apod.) nepromokavou fólií, teplota nesmí klesnout min. po dobu 14 dnů pod -5 C, pokud se pod fólií naskládá polystyrén (beze spár kolem celé vyzděné zdi) v min. tloušťce 5 cm. Může teplota krátkodobě v noci klesnout do -10 C. Záznam o této úpravě musí být opět ve STAVEBNÍM DENÍKU. - při očekávaných nižších teplotách než -5 C (bez dodatečné izolace) nebo pod -10 C (krátkodobě s izolací) je zakázáno zdění z těchto malt provádět. - teplota pod +5 C se nezapočítává do nutné technologické přestávky před omítáním, ani do nutné přestávky před statickým zatížením (kladení stropu apod.) Při nedodržení těchto zásad může dojít ke statickým poruchám. Příručka pro provádění 29

32 Tento předpis je nedílnou součástí Závazného vyjádření k použitelnosti SMS. Palety se SMS jsou označeny symbolem 6. Spojovací můstek Kontakt SX - k úpravě povrchu vápenopískových stěn před omítáním. Zdrsňující vrstva eliminuje nasákavost podkladu, zvyšuje přídržnost následujících vrstev a optimalizuje rychlost jejich tuhnutí. Zpracování a aplikace: Suchá směs se zpracuje ve vhodné nádobě rovnoměrným vsypáním do doporučeného množství vody za současného míchání pomaluběžným mísidlem s míchacím nástavcem. Míchá se až do vzniku homogenní hmoty. Jako nátěr se nanáší v rovnoměrné tloušťce do 1 mm pomocí štětce nebo válečku. Rozmíchanou směs je nutno průběžně promíchat z důvodu zabránění sedání plniv a zachování její homogenity. Další aplikace na hmotu jsou možné po 24 hodinách. Vlastnosti: spotřeba vody 7,5 8,8 l/pytel (25 kg) doporučená tloušťka vrstvy 1 mm zpracovatelnost cca 1 hod. spotřeba 1 kg/m 2 použití při teplotě nad +5 C balení 25 kg/pytel; 40 pytlů/paleta 7. Jádrová omítka Supertherm TO - tepelně izolační omítka pro strojní i ruční omítání, zvyšuje tepelný odpor konstrukce. Zpracování a aplikace: Suchá směs se vsype do předepsaného množství vody a důkladně rozmíchá vhodným typem míchače v homogenní hmotu. Omítka se nanese do požadované tloušťky a stáhne do roviny omítkářskou latí. Po dostatečném zatuhnutí omítky (6 14 hod.)se povrch omítky celoplošně zdrsní mřížkovou škrabkou nebo kovovou latí. Celková doba zrání omítky před aplikací jednovrstvé omítky vnitřní je závislá na její tloušťce a vnějších podmínkách a činí dní. Vlastnosti: spotřeba vody 0,2 0,3 l/l zpracovatelnost min. 2 hod. spotřeba při tl. omítky 12 mm 13 l/m 2 použití při teplotě nad +5 C balení 50 l/pytel; 30 pytlů/paleta 30 Stavební systém SENDWIX

33 8. Jednovrstvá omítka strojní a ruční vnitřní - pro vnitřní omítání stěn z vápenopískových materiálů. Zpracování a aplikace: Podkladní zdivo s velkými nerovnostmi, dírami, či poškozenými kvádry se řádně vyspraví včetně zarovnání spár. Tím se vytvoří rovný podklad. Zdicí malta musí být dostatečně vyzrálá (ČSN ). Povrch stěny se opatří spojovacím můstkem Kontakt SX. Omítka dodávaná v pytlích se zpracovává omítacím strojem nebo se připravuje smícháním suché směsi s předepsaným množstvím vody v bubnové, kontinuální příp. jiné míchačce (vhodné je i míchání rychloběžným míchadlem). Na velmi rovné podklady se omítka nanáší nerezovým hladítkem - vrstva max. 5 mm. Při tloušťce omítky 5 8 mm se doporučuje omítku nanášet nerezovým zubovým hladítkem o výšce zubu 6 10 mm. Po lehkém zavadnutí se nanáší mezi vytvořené drážky další malta rovným nerezovým hladítkem. Ve vrstvě 8 12 mm se nanáší klasicky jako jádrová omítka. Po zavadnutí se celá plocha za současného zkrápění vodou zahladí filcovým nebo pěnovým hladítkem. Další povrchovou úpravu (nátěr, dekorativní omítka) lze nanášet až po dokonalém vyschnutí omítky. V zimním období (listopad-březen) se malta zpracovává podle zvláštního předpisu, jeho dodržování musí být zaznamenáno ve stavebním deníku. Vlastnosti: spotřeba vody 8 9,6 l/pytel (40 kg) doporučená tloušťka vrstvy 10 mm zpracovatelnost min. 2 hod. spotřeba při tl. omítky 10 mm cca 14,2 kg/m 2 použití při teplotě nad +5 C balení 40 kg/pytel; 30 pytlů/paleta 9. Lepidlo na vápenopískové obkladové pásky - lepidlo určeno k lepení vápenopískových obkladových pásků pro vnější i vnitřní použití. Zpracování a aplikace: Obkládání vápenopískových pásků na širokou spáru 5 15 mm: Před obkládáním se vyzrálý podklad zbaví nečistot a prachu. Namíchá se lepidlo s vodou 0,44 l/kg suché směsi. Malta se nanese zubovou stěrkou 10 mm na podklad a to jen taková plocha, aby se obklad provedl do 40 minut (při vysokých teplotách vzduchu a podkladu se doba zkracuje). Pásky se ukládají do čerstvé malty lehkým poklepem. Po vyzrání a vyschnutí lepicí malty se do spár nanese zdicí a spárovací malta namíchaná dle klimatických podmínek s vodou 0,160 0,175 l/kg. Spára se vytváří pomocí spárovačky cca do 1 hod. (dle klimatických podmínek). Příručka pro provádění 31

34 Obkládání vápenopískových pásků na sraz: Před obkládáním se vyzrálý podklad a pásky zbaví nečistot a prachu. Namíchá se lepidlo s vodou 0,44 l/kg suché směsi. Malta se nanese zubovou stěrkou 10 mm na podklad a to jen taková plocha, aby se obklad provedl do 40 minut (při vysokých teplotách vzduchu a podkladu se doba zkracuje). Pásky se ukládají do čerstvé malty lehkým poklepem. Vlastnosti: spotřeba vody cca 13 l/pytel (30 kg) doporučená tloušťka vrstvy 10 mm zpracovatelnost cca 1 hod. pevnost v tlaku min. 5 MPa spotřeba 7 kg/m 2 použití při teplotě nad +5 C balení 30 kg/pytel; 40 pytlů/paleta 32 Stavební systém SENDWIX

35 f) Technologie zdění Vápenopískové kvádry a cihly mají díky specifické výrobní technologii velmi přesné rozměry. Díky tomu je lze přímo bez dodatečného broušení použít pro technologii tenkovrstvého zdění. Cihly se vyrábí ve dvou jmenovitých výškách podle zvolené technologie zdění viz. Kap. 3 str. 12. Výhody tenkovrstvého zdění nižší cenové náklady nižší pracnost úspora malty (manipulace, zpracování) snížení technologické vlhkosti ve zdivu minimalizace vzniku prasklin v omítkách a místech spár Příprava před uložením první vrstvy cihel Pro kontrolu výškového a délkového modulu při zdění si připravte rovnou hoblovanou lať, na kterou si udělejte značky po 250 mm (125 mm). Délka latě musí odpovídat projektované výšce hotové zdi. Při maltovém i tenkovrstvém zdění musí být první zakládací řada vždy uložena do maltového lože (Zdicí malta 920 SX). Podklad zdi musí být vodorovný. Proto zjištěné odchylky ve výšce základů či v povrchu stropní konstrukce vy rov nej te maltou od nejvyššího bodu podkladové plochy. Obr. 27 Pokud je zapotřebí provést vodorovnou izolaci proti vlh kos ti, na zavadlou maltu položte pásy izolačního materiálu. Pásy musí být nejméně o 150 mm širší než bude tloušťka stěny. Příručka pro provádění 33

36 Zdění stěn Nejprve osaďte cihly v rozích stěn. Rohové cihly spojte zednickou šňůrou vedenou z vnější strany zdiva. Obr. 28 Do čerstvé malty pokládejte cihlu podél šňůry těsně vedle sebe tak, aby se vzájemně dotýkaly. Systém per a drážek slouží jako šablona pro přesné ukládání jednotlivých cihel. Formáty 16DF se manipulují pomocí malých staveništních jeřábů. Použitím těchto formátů se dosáhne vyšší produktivity práce. Pro rychlé a rovnoměrné rozprostření malty lze použít maltový dávkovač (obr. 29) s nastavitelnou vrstvou malty nebo přesnou lžící (obr. 30) při tenkovrstvém zdění lepidlem Flex SX-L. Oba přípravky firma dodává v šířkách 115, 240 a 290 mm. Obr Stavební systém SENDWIX

37 Obr. 30 Polohu cihel korigujte podle vodováhy a latě pomocí gumové paličky. Obr. 31 Malta v ložné spáře musí být nanesena až k oběma lícům stěny, ale nesmí přesáhnout přes hrany cihel a proto pře by tečnou maltu vytékající z ložné spáry po položení cihel stáh ně te zednickou lžící. Svislé spáry u cihel 4DF, 6DF, 8DF, 12DF a 16DF se vůbec nemaltují. U ostat ních formátů se svislé spáry maltují. Zdění následujících vrstev proveďte stejným způsobem tak, že vzdálenost svislých spar mezi sousedními vrstvami cihel je ve směru délky stěny v modulu 250 mm. Nezapomínejte na kontrolu jednotné výšky vrstev zdiva pomocí připravené latě a kontrolu svislosti pomocí vodo váhy či olovnice. Doporučujeme také překontrolovat správ nou polohu šňůry. Příručka pro provádění 35

38 Pro dozdívání rohů, ukončení napojení, apod. lze použít cihly menšího formátu. Při použití formátu 16DF je poloviční modul 8DF. Pro formát 8DF se použije poloviční modul 2 2DF nebo 1/4, 1/2, 3/4 8DF, který vznikl štípáním (obr. 32) nebo řezáním. Pro formát 12DF je poloviční modul 6DF. Štípací stroj dodává nebo zapůjčuje firma KM Beta a je určen pouze pro štípání děrovaných kvádrů. Obr. 32 Pro vazby zdiva v šikmých rozích je nezbytné cihly řezat. Lze použít stolní okružní pilu nebo ruční elektrickou ko tou čo vou pilu. Minijeřáb MK 300 Je určen k mechanickému přenášení a usazování několika zdicích prvků SENDWIX 4DF, 8DF, 16DF současně, a překladů přímo na staveništi. Je dalším krokem ve směru k humanizaci a racionalizaci staveništní práce a zvýšení produktivity práce. Minijeřáb má elektrický pohon rychlého a jemného zdvihu, ruční pojezd s brzdou kol a vřetenový zdvihací mechani smus na vzpřímení a složení stožáru a výložníku. Ovládání je možné zasunout do držáku u háku břemene, a tak přímo zdicí prvky osazovat do zdiva. Protizávaží 870 kg se při převozu a nakládce může odejmout. 36 Stavební systém SENDWIX

39 Technické parametry: Nosnost/vyložení: 300 kg/5,00 m 400 kg/4,00 m 500 kg/3,00 m u teleskopického stožáru o 50 kg méně Výška zdění: 3,75/5,25 m Rychlost zdvihu: 9/1,5 m/min. Napětí: 400 V/50 Hz Hmotnost bez zátěže: 1000 kg Šířka: 1,9 m Výška háku: 4,5 m/6,0 m Pohon pojezdu: 400 V/50 Hz; 0,55 kw Břemenové kleště H21: pro rozteč děr 125 a 250 mm, nosnost 300 kg 5,2-6,7 m 5,0 m 2,1 m 6,2 m Zdění s minijeřábem Pomocí břemenových kleští H21 lze formáty 16DF, 8DF a 4DF manipulovat přímo z palety a osazovat ve zdivu. Abychom dosáhli optimálních časů zdění, je třeba při manipulaci dbát na to, aby palety kvádrů byly na místě zpracování na základové desce, příp. na stropě, uspořádány tak, aby mezi nimi nevznikly mezery. Pak je zajištěna vysoká produktivita práce. Pokud jsou palety kvádrů Příručka pro provádění 37

40 položeny na stropě, je nutné vzít v úvahu jejich hmotnost a zajistit podepření stropu. Při každém zdvihu mohou břemenové kleště uchopit až 1 m dlouhou řadu kvádrů a položit je, tzn. 0,25 m 2 plochy zdi se vyzdí dvěma kroky. Při dosažení vysokého výkonu zdění se podstatně sníží tělesné zatížení pracovníka. Jedna pracovní skupina tvořená dvěma muži pracuje vždy s jedním minijeřábem. Jeden pracovník nanáší lepidlo pomocí přesné lžíce, pokládá kvádry a vyrovnává je. Díky systému pero - drážka na svislých plochách se dosáhne rovného povrchu zdi. Druhý muž obsluhuje minijeřáb a stará se o přísun materiálu. Důležitá je však dobře naplánovaná příprava práce. První vrstva se zdí zdicí maltou a důležité je její přesné položení. První vrstva je totiž současně i vyrovnávací vrstvou k vyrovnání výšek a je nezbytná pro vytvoření rovinné úrovně v podélném i příčném směru. Manipulace s břemenovými kleštěmi H21 2 SENDWIX 8DF (4DF) 1 SENDWIX 16DF 38 Stavební systém SENDWIX

41 2 SENDWIX 16DF Zdění s minijeřábem MK 300 Příručka pro provádění 39

42 Pracovní připravenost pro zdění s minijeřábem MK 300 Technologie provádění akustěn KMB SENDWIX Zásady platí pro akustické stěny z vápenopískových kvádrů 8DF-LP a 5DF-LP, které se využívají jako zvukově izolační stěny, a to i v jiných zdicích systémech. Výrobek Toušťka stěny (mm) Stěna s omítkou vážená neprůzvučnost Rw (db) 8DF-LP DF-LP DF-LP R w - vážená stavební neprůzvučnost, Rw- vážená laboratorní neprůzvučnost R w=rw-k; k= 2 db Zdění z vápenopískových kvádrů Založení první vrstvy zdiva se provede na zdicí cementovou maltu min. M10, pokud neurčí projektant z důvodů zvýšených požadavků na únosnost zdiva jinak. Pro tenkovrstvé zdění (lepení) je výrobcem předepsáno lepidlo Flex SX-L. Pro dodržení optimální výšky spáry a celoplošného nanesení lepidla doporučujeme použít přesnou lžíci 240 nebo 290 mm, podle tloušťky zdiva. Při použití kvádrů 8DF-LP se styčná spára nemaltuje, kvádry se nasouvají shora dolů systémem pero drážka. Podmínkou pro dosažení deklarovaných hodnot vzduchové neprůzvučnosti se musí svislá manipulační kapsa vyplnit Zdicí a spárovací maltou, popř. maltou nebo betonem s minimální objemovou hmotností = 1600 kg/m 3. Poloviční délkový modul kvádrů pro převazbu jednotlivých řad se získá řezáním diamantovou pilou nebo lze využít formátu 2DF-LD. U těchto formátů se maltuje i styčná spára. Při použití kvádrů 5DF-LP se lepidlo nanáší na ložnou i styčnou spáru. 40 Stavební systém SENDWIX

43 Montážní zásady a) je potřeba dbát na řádné utěsnění spár mezi akustickou stěnou a sousední konstrukcí, spojení musí být dostatečně pevné b) instalační potrubí a instalační vedení se musí vést a připevnit tak, aby nepřenášelo do akusticky chráněných místností hluk způsobený při jejich používání ani zachycený hluk cizí c) dodržet předepsané omítky a jejich tloušťky d) použití předepsaných cihel (8DF-LP, 2DF-LD, 5DF-LP s řádným provázáním), malty a omítek s příslušnými objemovými hmotnostmi e) plošné promaltování ložných spár a u formátů 5DF a 2DF i styčných spár f) v akustických stavebních konstrukcích nesmí být použity poškozené nebo silně popraskané cihly g) elektrické zásuvky by na protilehlých površích stěny neměly být umístěny proti sobě, ale střídavě h) instalační rozvody by měly být vedeny pokud možno pouze z jedné strany i) vodovody a plynovody nemají být vedeny vedle sebe ani křížem Řešení vnitřních omítek rohů mezi stěnami s rozdílnou objemovou hmotností Po vyzdění stěn a začištění přetoků ve spárách se postupuje následovně: a) penetrace rohu - Cemix penetrace b) stěrka Cemix flex T + sklovláknitá tkanina R 131 s přesahem koutu mm c) spojovací můstek Kontakt SX d) jednovrstvá omítka strojní a ruční, vnitřní v tloušťce 8 10 mm (po dvou krocích á cca 4 5 mm, viz. technický list Cemix) Vnitřní omítka vápenopískové stěny z kvádrů 8DF-LP a 5DF-LP tl. 240 mm Po vyzdění stěn a začištění přetoků se postupuje následovně: a) celoplošné nanesení polymercementového spojovacího můstku Kontakt SX. Nanáší se širokou štětkou nebo válečkem na obě strany stěny. b) na jednu stranu stěny se nanese Jednovrstvá omítka strojní ruční a vnitřní v tloušťce 8 10 mm (po dvou krocích á cca 4 5 mm, viz. technický list Cemix) c) druhá strana stěny se nanese jádrovou omítkou Supertherm TO, jako vrchní zpevňující vrstva omítky v tloušťce cca 10 mm se použije Jednovrstvá omítka strojní a ruční vnitřní (aplikace omítek viz. technické listy Cemix). Vnitřní omítka vápenopískové stěny z kvádrů 5DF-LP tl. 290 mm Po vyplnění případných dutin a začištění přetoků se postupuje následovně: a) celoplošné nanesení polymercementového spojovacího můstku Kontakt SX. Nanáší se širokou štětkou nebo válečkem na obě strany stěny. Příručka pro provádění 41

44 b) na obě strany stěny se nanese Jednovrstvá omítka strojní ruční a vnitřní v tloušťce 8 10 mm (po dvou krocích á cca 4 5 mm, viz. technický list Cemix) 8DF-LP AKU tloušťka zdiva 240 mm Omítka vnitřní tloušťka (mm) spotřeba na m 2 Jednovrstvá omítka strojní a ruční (Cemix ip20) 10 14,2 kg Kontakt SX 1 1 kg Nosné zdivo 8DF-LP AKU ks lepidlo Flex SX-L - 4 kg Malta na vyplnění kapes Zdicí a spárovací malta - 39,5 kg Kontakt SX 1 1 kg Vnější omítka Supertherm TO l Jednovrstvá omítka strojní a ruční (Cemix ip 20) 10 14,2 kg 5DF-LP tloušťka zdiva 240 mm Omítka vnitřní tloušťka (mm) spotřeba na m 2 Jednovrstvá omítka strojní a ruční (Cemix ip20) 10 14,2 kg Kontakt SX 1 1 kg Nosné zdivo 5DF-LP ks lepidlo Flex SX-L - 9,5 kg Kontakt SX 1 1 kg Vnější omítka Supertherm TO l Jednovrstvá omítka strojní a ruční (Cemix ip 20) 10 14,2 kg 5DF-LP tloušťka zdiva 290 mm Omítka vnitřní tloušťka (mm) spotřeba na m 2 Jednovrstvá omítka strojní a ruční (Cemix ip20) 10 14,2 kg Kontakt SX 1 1 kg Nosné zdivo Vnější omítka 8DF-LP AKU ks lepidlo Flex SX-L - 12,3 kg Kontakt SX 1 1 kg Jednovrstvá omítka strojní a ruční (Cemix ip 20) 10 14,2 kg 42 Stavební systém SENDWIX

45 Napojení koutu mezi stěnami s rozdílnou objemovou hmotností Použití rohového profilu (typ. označení LK Box - flexibilní roh, plastový s perforací) Příručka pro provádění 43

46 Zdění příček První vrstvu příčkových cihel vložte do cca 12 mm tlustého maltového lože. Tím dojde i ke srovnání případných ne rovnos tí v podkladu a zajistí se tím modulová výška příčky. Obr. 33 Ostatní zásady zdění, tj. kladení cihel, jejich vyrovnání ve vodorovném a svislém směru, maltování atd., jsou shodné se zásadami pro zdění stěn. Při napojování příčky na obvodovou zeď cihly namaltujte z boku a namaltovanou stranou přisaďte a přimáčkněte k obvodové stěně. V každé druhé spáře příčku zavažte do obvodové stěny. Při propojování příček na nosnou zeď na tupo, cihly namaltujte z boku a namaltovanou stranou přisaďte a při máčk ně te k nosné stěně. U tohoto typu styku je nutné v každé dru hé ložné spáře provést ukotvení příčky v místě napojení stěn plo chou nerezovou kotvou, kterou ohnutou do pravého úhlu vodorovnou částí vmáčkněte do malty lož né spáry a svis lou částí přišroubujte pomocí vrutu a hmož din ky k nosné stěně (obr. 34). 44 Stavební systém SENDWIX

47 Obr. 34 Uchycení plochých kotev do stěny můžeme také realizovat přímo při zdění této stěny vkládáním kotev do ložných spar v místě budoucího napojení příčky (obr. 35). Příručka pro provádění 45

48 Obr. 35 Dveřní zárubeň vyrovnejte pomocí klínů, zafixujte šikmými latěmi a uprostřed výšky rozepřete. Příčky se do zárubně napojují pomocí malty nebo vypěnovanou izolační hmotou. Mezeru mezi poslední vrstvou příčky a stropem vyplňte maltou. Pokud je rozpětí stropu větší než 3,5 m, vyplňte tuto mezeru z důvodu možného průhybu stropu stlačitelným materiálem. 46 Stavební systém SENDWIX

49 Zdění vnější vrstvy obvodové vrstvené stěny lícové zdivo Základním principem zdění vrstvených stěn, zejména však ve vrstvě lícové, je vždy měřit polohově i výškově. Vnitřní stěna musí být v modulovém rastru k vnější lícové stěně z vápenopískových cihel a to hlavně ve vztahu k otvorům a pilířům ve fasádě. Vnější lícová stěna je zpravidla uložena na základové kon struk ci. U rekonstrukcí, kde není dostatečně široký základ, je možné stěnu uložit na základový práh, kotvený do nosné stěny. Hlavní zásady pro zdění lícového zdiva u obvodové vrstvené stěny: Provede se rozměření a osazení závěsných konzol nad otvory, příp. uložených prahů. Vnější vrstva obvodové vrstvené stěny není nikdy přitížena svislým zatížením od stropů, ale musí spolehlivě přenášet účinky vlastní tíhy, tlak či sání od větru a veškeré účinky teplotních a vlhkostních změn. Vnitřní a vnější stěna musí být spojena ne re zo vý mi stěnovými sponami, které musí přenášet výše uvedené za tí že ní a při zajištění interakce obou vrstev umožnit i dilataci vněj ší ho pláště tak, aby v něm nedocházelo k vzniku trhlin. Do výšky jedné vrstvy tepelné izolace se navrtají otvory pro kotevní spony. Otvory se volí cca ve výšce ložních spar. Do otvorů se naklepou hmoždinky s trnem, na které se nasune (napíchne) tepelná izolace (obr. 36). Izolace se přichytí plastovým kroužkem příchytkou izolace s okapničkou (obr. 37). Obr. 36 Kombinovaná příchytka izolace s okapničkou Obr. 37 Příručka pro provádění 47

50 Stěny musí být kotveny dle obr. 38. Počet spon 5 ks/m 2, okolí otvorů, podél nároží a dilatačních spar jsou 3 ks/b.m. Obr. 38 Vrstva tepelné izolace se osazuje vždy s malým před sti hem před vlastním zděním lícové vrstvy. U provětrávané skladby při kladení první vrstvy lícových cihel se nesmí opomenout provedení příslušných větracích otvorů podle projektu. Jsou nejčastěji tvořeny prázdnými styčnými spárami mezi lícovými cihlami spodní řady. Obr. 39 Podle zásad se pokračuje s vyzdíváním dalších řad. 48 Stavební systém SENDWIX

51 Jednotlivé kotevní spony se pomocí zatloukacího a ohý ba cí ho přípravku ohnou v ložné spáře pohledového zdiva (50 mm ve spáře + 25 mm ohyb). Musí být oboustranně obaleny maltou (obr. 40). přípravek k zatloukání a ohýbání spona včetně hmoždinky Obr. 40 Spáry zdiva vnější vrstvy musí být zcela zaplněné maltou bez zbytečných převisů a zbytečného zamazání vnějšího líce maltou. U větších ploch vnějšího zdiva musí být provedena ho ri zontál ní a vertikální dilatace. Rozmístění a provedení dilatačních spar určí projektant. Ložné spáry musí být vodorovné, svislé spáry nad sebou. Současné spárování se provádí směrem odspodu nahoru, jak malta postupně tuhne (obr. 41). Vhodný tvar spár lícového zdiva při: současném dodatečném spárování spárování Obr. 41 Řešení detailů v nadpraží stavebních otvorů musí být detailně řešeno v projektu. Možnosti řešení překladů jsou uvedeny v ka pito le Překlady. Základním předpokladem pro dobrou funkci a vzhled fasády z vápenopískových cihel je použití správné malty pro lícové zdivo a precizní provedení spar. Firma KM Beta dodává speciální suchou maltovou směs, univerzální pro zdění a současné spárování (Kap. e). g) Drážky a výklenky Pro rozvody elektro a zdravotechniky je nutné ve zdivu pro vá dět různé drážky a výklenky. U zdiva z vápenopískových cihel vzhledem k vysoké pevnosti je to zvláště obtížné. Příručka pro provádění 49

52 Všeobecně Drážky a výklenky se nemají připustit, je-li hloubka drážky větší než polovina tloušťky obvodového žebra zdicího prvku, pokud není únosnost stěny posouzena výpočtem. Drážky a výklenky nemají snižovat stabilitu stěny a nemají procházet překlady nebo jinými částmi konstrukce vestavěnými do stěny ani prvky z vyztuženého zdiva, pokud toto není výslovně povoleno projektantem. U dutinových stěn se má provedení drážek a výklenků posuzovat odděleně pro každou vrstvu stěny. Řešení drážek a výklenků: 1. Řešit hlavní rozvody již v projektu soustředěním do izo lačních šachet, dodatečné přizdění hlavních stupaček falešný komín 2. Využitím vápenopískových U profilů pro vytvoření větších svislých drážek. Vytvořit drážky již při zdění (obr. 42). Obr. 42 Svislá drážka z vápenopískových U profilů 3. Vytvořením větších svislých drážek pomocí formátů 8DF, 2DF (obr. 43). Obr. 43 Svislá drážka z formátu 8DF a 2DF 50 Stavební systém SENDWIX

53 DF DF přířez 5DF Obr. 44 Svislá drážka 250/175 mm z formátů 5DF a 2DF DF /2DF 8DF Obr. 45 Svislá drážka 250/120 mm z formátů 8DF, 4DF a 2DF Příručka pro provádění 51

54 4. Pro přesné a jednoduché provádění svislých, vo do rov ných a šikmých instalačních drážek je nejvhodnější dráž ko va cí fréza (obr. 46, 47) a vrtačka s trubkovým vrtákem pro elek tro in stalač ní krabice (obr. 48). Obr. 46 Řezání svislé instalační drážky Obr. 47 Řezání vodorovné instalační drážky Obr. 48 Vrtání otvoru pro elektroinstalační krabice Pro vedení elektroinstalací je možno použít podomítkové vodiče. 52 Stavební systém SENDWIX

55 Svislé drážky a výklenky Rozměry svislých drážek a výklenků ve zdivu, které jsou pří pustné bez posouzení statickým výpočtem, jsou uvedeny v ta bul ce 1. Redukce svislého zatížení, smykové nebo ohybové únosnosti vyplývající z použití svislých drážek by se neměla uvažovat v případě, kdy rozměry drážek nepřesáhnou meze uvedené v tabulce 1. Přitom se do hloubky drážky nebo výklenku započítává tloušťka jakéhokoli otvoru, který byl při vytváření drážky nebo výklenku zasažen. Jestliže se uvedené meze překročí, má se únosnost stěny v tlaku, smyku a ohybu ověřit výpočtem. Tabulka 1 Velikost svislých drážek a výklenků ve zdivu přípustných bez výpočtu Tloušťka stěny (mm) Dodatečně prováděné drážky a výklenky Maximální hloubka (mm) Maximální šířka (mm) Vyzdívané drážky a výklenky Maximální šířka (mm) Minimální zbytková tloušťka stěny (mm) > Poznámky: 1. Maximální hloubka drážky nebo výklenku zahrnuje hloubku jakéhokoli otvoru, který byl při vytváření drážky nebo výklenku zasažen 2. U dodatečně prováděných svislých drážek dosahujících nad úrovní stropu nejvýše do jedné třetiny výšky podlaží je dovolena hloubka až 80 mm a šířka až 120 mm v případě, že tloušťka stěny je 225 mm a větší. 3. Vodorovná vzdálenost mezi sousedními drážkami nebo drážkou a výklenkem nebo otvorem nemá být menší než 225 mm. 4. Vodorovná vzdálenost mezi dvěma sousedními výklenky, které jsou situovány na téže straně nebo opačných stranách stěny, nemá být menší než dvojnásobek šířky výklenku, který je ze dvou výklenků širší 5. Celková šířka drážek a výklenků nemá přesáhnut 0,13 násobek délky stěny. Vodorovné a šikmé drážky Vodorovné a šikmé drážky by se neměly používat. Není-li možné se jim vyhnout, měly by být vzdáleny od horního nebo dolního líce stropu nejvíce o 1/8 výšky podlaží a jejich celková hloubka, do níž se započítává hloubka jakéhokoliv otvoru, který byl při vytváření drážky zasažen, má být menší než největší přípustný rozměr uvedený v tabulce 2. Jestliže se uvedené meze překročí, má se únosnost stěny v tlaku, smyku a ohybu ověřit výpočtem. Příručka pro provádění 53

56 Tabulka 2 Velikost vodorovných a šikmých drážek ve zdivu přípustných bez výpočtu Tloušťka stěny (mm) Neomezená délka Maximální hloubka (mm) Délka 1250 mm * > Poznámky: * U příček SENDWIX 4 DF tloušťky 115 mm v obvyklých případech lze provést vodorovnou a šikmou drážku do hloubky 15 mm. Provedení drážky lze provést pouze za použití drážkovací frézy. 1. Maximální hloubka drážky zahrnuje hloubku jakéhokoli otvoru, který byl při vytváření drážky zasažen 2. Vodorovná vzdálenost mezi koncem drážky a otvorem nemá být menší než 500 mm. 3. Vodorovná vzdálenost mezi sousedními drážkami omezené délky, které se vyskytují na téže nebo opačné straně stěny, nemá být menší než dvojnásobek délky delší drážky. 4. U stěn tloušťky větší než 115 mm smí být přípustná hloubka drážky zvětšena o 10 mm, jestliže je strojem vyřezávána přesně na požadovanou hloubku. Je-li použito strojní vyřezávání drážek, smějí být hloubeny drážky na obou stranách stěny o hloubce 10 mm jen v případech, kdy tloušťka stěny není menší než 225 mm. 5. Šířka drážek by neměla přesáhnut polovinu zbytkové tloušťky stěny. h) Zahradní zídky, ploty 1. Použití cihel NF Základová spára betonového základu pro zídky a ploty musí být v nezámrzné hloubce. V první ložné spáře zdiva, která by měla být přibližně 100 mm nad zeminou, se mezi vrstvy malty provede izolace proti zemní vlhkosti. Způsob zdění a spárování je shodný jako u venkovního lícového zdiva. Vápenopískové cihly jsou ideálním materiálem pro stavbu plotů. Svým vzhledem a barvou dotvářejí celkový dojem a tvoří tak rá mec pro dřevěnou nebo kovovou výplň. Vzdálenost mezi sloupky by měla být násobkem modulu 250 mm (125 mm). Běžný odstup sloupků se pohybuje v rozmezí od 1750 do 2750 mm. Pro větší stabilitu sloupků se doporučuje vložit do druhé a do poslední ložné spáry podezdívky dva pruty be to nář ské výztu že 6 mm dlouhé cca 1 m. Při vyzdívání sloupků mm s dutinou uprostřed je vhodné tuto dutinu vyplnit betonem, pří pad ně beton vyztužit zakotvením do základu. 54 Stavební systém SENDWIX

57 Pro krytí zídek a hlav sloupu je možno použít betonové stříšky a hlavice v několika barvách (obr. 49 a str. 9). Betonová stříška Řez plotovým sloupkem s betonovým jádrem Obr. 49 Betonová hlavice 2. Použití SENDWIX 12DF LDZ, 6DF-LDZ Základy Hloubka založení zídky je do nezámrzné hloubky min 800 mm pod upravený terén. Provedení základu viz obr. 50,horní část základu tvoří základový krček šířky stěny 175 mm a výšky 400 mm. Spodní část základu výšky 400 mm a šířky dle tabulek. Beton základových pasů C16/20. Do základového pasu se musí zakotvit výztuž stěn. Jednotlivé pruty je nutno pečlivě rozmístit tak, aby byly v místech dutin zdicích prvků stěny. Zakotvení prutů se doporučuje na výšku základového pasu zmenšeného o tloušťku krycí vrstvy betonu 50 mm od spodní úrovně základového pasu. Obr. 50 Příručka pro provádění 55

58 Svislá výztuž Ve svislých otvorech zdicích prvků stěny musí procházet výztužné pruty betonářské oceli.ocel průměr 8 mm B 500 (10 505(R) nebo KARI drát). Zdivo stěny Základový pas se odizoluje hydroizolačním pásem. Zdicí prvky se navlékají na výztužné pruty betonářské výztuže zabetonované v základovém pasu a zdí na maltu pro tenkovrstvé zdění P15.Výztuž v otvorech se musí pečlivě zabetonovat jemnozrnným betonem min. C16/20 tak,aby se pruty nedotýkaly stěny zdicího prvku byly obaleny betonem min. 20 mm. Obr. 51 Dilatační úseky Největší doporučená vzdálenost mezi svislými dilatačními spárami u vodorovně nevyztužených nenosných stěn pro zdivo z vápenopískových zdicích prvků je 8 m. Návrh plotové plné,volně stojící stěny Stěna provedena z vápenopískových kvádrů SENDWIX 12DF- LDZ (LD). Největší výška stěny,dimenze výztuže a šířky spodní části základového pasu viz tabulka č. 3. Tabulka 3 Větrová oblast Největší výška Svislá výztuž Šířka základu (m) I 2,00 Ø 8 po 250 mm 0,50 II 2,00 Ø 8 po 250 mm 0,60 III 2,00 Ø 8 po 250 mm 0,65 IV 2,00 Ø 8 po 250 mm 0,75 56 Stavební systém SENDWIX

59 Stěna provedena z vápenopískových kvádrů SENDWIX 6DF- LDZ (LD). Největší výška stěny,dimenze výztuže a šířky spodní části základového pasu viz tabulka č. 4. Tabulka 4 Větrová oblast Největší výška Svislá výztuž Šířka základu (m) I 2,00 Ø 8 po 250 mm 0,50 II 2,00 Ø 8 po 250 mm 0,60 III 2,00 Ø 8 po 250 mm 0,65 IV 1,75 Ø 8 po 250 mm 0,65 Návrh plotu s pilíři, s výplní bez otvorů Provedení pilířů z vápenopískových kvádrů SENDWIX 6DF- LDZH tl.175 mm a s osovou vzdáleností 2000 mm. Výplň mezi pilíři bude z libovolného materiálu bez otvorů. Největší výška, dimenze výztuže a šířky spodní části základového pasu pro krajní sloupek viz tabulka č. 5, pro vnitřní sloupek viz.tabulka č. 6. Tabulka 5 Větrová oblast Největší výška Svislá výztuž Šířka základu (m) I 1,00 1Ø8 0,40 II 1,00 1Ø8 0,45 III 1,00 1Ø8 0,50 IV 0,75 1Ø8 0,40 Tabulka 6 Větrová oblast Největší výška Svislá výztuž Šířka základu (m) I 1,00 1Ø8 0,40 II 0,75 1Ø8 0,35 III 0,75 1Ø8 0,35 IV 0,75 1Ø8 0,40 Návrh plotu s pilíři, s výplní s otvory 20% Provedení pilířů z vápenopískových kvádrů SENDWIX 6DF- LDZH tl. 175 mm a s osovou vzdáleností 2000 mm. Výplň mezi pilíři bude z libovolného materiálu a bude z 80 % plná, tj. s otvory 20 %. Největší výška, dimenze výztuže a šířky spodní části základového pasu jsou v tabulce č. 7. Vzhledem k tomu, že hodnoty výsledného součinitele tlaku jsou v oblasti A i B shodné, rozhoduje únosnost vnitřních pilířů. Tabulka 7 Větrová oblast Největší výška Svislá výztuž Šířka základu (m) I 1,25 1Ø8 0,35 II 1,00 1Ø8 0,35 III 1,00 1Ø8 0,35 IV 1,00 1Ø8 0,40 Příručka pro provádění 57

60 Obr. 52 Obr. 53 i) Materiálová potřeba SENDWIX 16DF-LD Rozměry kvádru (mm) Výrobní tl. zdiva bez omítky (mm) kvádrů (ks/m 2 ) Spotřeba lepidla (kg/m 2 ) DF-LD Počet ks na EURO paletě cm Pracnost (Nh/m 2 ) 0,25 s pomocí minijeřábu MK 300 SENDWIX 8DF-D, 8DF-LD, 8DF-LP AKU Rozměry kvádru (mm) DF-D Výrobní tl. zdiva bez omítky (mm) kvádrů (ks/m 2 ) Spotřeba malty (kg/m 2 ) lepidla (kg/ m 2 ) Pracnost (Nh/m 2 ) 17,9 0, DF-LD 0, DF-LP AKU 4 0, DF-LP AKU Výplň. kapes =36,5 0,462 bez vyplňování kapes Počet ks na EURO paletě cm Stavební systém SENDWIX

61 SENDWIX 5DF-P, 5DF-LP Rozměry kvádru (mm) DF-P DF-LP Výrobní tl. zdiva bez omítky (mm) kvádrů (ks/m 2 ) Spotřeba malty (kg/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) ,3 0,923 (P)/0,722 (LP) ,5 0,769(P)/0,602 (LP) ,8 Počet ks na EURO paletě cm 72. SENDWIX 12DF-LD, LDZ, LDZH Rozměry kvádru (mm) Výrobní tl. zdiva bez omítky (mm) Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) SENDWIX 6DF-LD, LDZ, LDZH Rozměry kvádru (mm) Výrobní tl. zdiva bez omítky (mm) Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) SENDWIX 4DF-D, 4DF-LD Rozměry kvádru (mm) DF-D DF-LD Výrobní tl. zdiva bez omítky (mm) kvádrů (ks/m 2 ) Spotřeba malty (kg/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) 6,9 0, ,289 Počet ks na EURO paletě cm SENDWIX 2DF-D, 2DF-LD Rozměry kvádru (mm) DF-D DF-LD Výrobní tl. zdiva bez omítky (mm) kvádrů (ks/m 2 ) Spotřeba malty (kg/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) , ,8 0,880(D)/0,696(LD) ,9 0,444(D)/0,348(LD) Počet ks na EURO paletě cm Příručka pro provádění 59
