TAL 042 Alternátor Nízkého Napětí - 4 póly

Transkript

1

2 Tento návod se vztahuje na alternátor, který jste si právě pořídili. Chtěli bychom vás upozornit na význam obsahu tohoto návodu k údržbě. BEZPEČNOSTNÍ OPATŘENÍ Než zařízení spustíte, musíte si důkladně přečíst tento návod na instalaci a údržbu. Veškeré postupy a zásahy, které je nutno provést pro řádné používání tohoto stroje, musí provádět kvalifikovaný personál. Naše oddělení technické pomoci vám je k dispozici v případě jakýchkoli informací, které potřebujete. Jednotlivé zásahy uvedené v tomto návodu jsou doprovázeny doporučeními nebo symboly, které uživatele informují o případných nebezpečích. Je nezbytné porozumět jednotlivým bezpečnostním pokynům a dodržovat je. POZOR Bezpečnostní výstraha pro zásah, který by mohl vést k poškození, nebo zničení stroje a jeho okolního vybavení. Bezpečnostní výstraha na obecné nebezpečí, které hrozí personálu (rotující mechanické části stroje). Bezpečnostní výstraha na nebezpečí, kde hrozí personálu úraz elektrickým proudem. BEZPEČNOSTNÍ INSTRUKCE Upozorňujeme na nutnost dodržovat obě následující bezpečnostní opatření: a) Během provozu nedovolte zdržovat se osobám před mřížkami pro výstup vzduchu, při poruše hrozí riziko odlétávání materiálu. b) Nedovolte dětem do 14 let, aby se přibližovaly k mřížkám pro výstup vzduchu. K tomuto návodu k údržbě je přiložena sada samolepek pro různá bezpečnostní upozornění. Umístěte je podle obrázku v okamžiku, až bude stroj zcela nainstalován. UPOZORNĚNÍ Alternátory nesmějí být provozovány, pokud stroje, do nichž mají být zabudovány, nejsou opatřeny prohlášením o shodě se směrnicemi CE a s ostatními případně platnými směrnicemi. Toto upozornění musí být předáno koncovému uživateli. Řada elektrických alternátorů a od nich odvozených produktů, vyrobená naší společností nebo jménem naší společnosti, splňuje technické předpisy obsažené ve směrnicích celní Unie (EAC). - Poznámka: Vyhrazujeme si právo kdykoli upravit parametry tohoto výrobku tak, abychom na něm mohli provést nejnovější technické úpravy. Informace uvedené v tomto dokumentu se mohou změnit bez předchozího upozornění. Je zakázáno jej jakkoli reprodukovat bez našeho předchozího souhlasu. Obsahuje ochranné známky, průmyslové vzory a patenty. 2

3 OBSAH 1 - PŘEJÍMKA Bezpečnostní normy a opatření Kontrola Identifikace Uskladnění Použití Nedoporučené použití TECHNICKÉ VLASTNOSTI Elektrické vlastnosti Mechanické vlastnosti INSTALACE Montáž Kontroly před prvním uvedením do provozu Schémata zapojování svorek Uvedení do provozu Nastavení ÚDRŽBA - SERVIS Bezpečnostní opatření Průběžná údržba Ložiska Mechanické poruchy Elektrické poruchy Demontáž, opětovná montáž PMG Tabulka vlastností NÁHRADNÍ DÍLY Díly první údržby Technický servis Příslušenství Výkresy, názvosloví a utahovací momenty Pokyny pro likvidaci a recyklaci Prohlášení o shodě CE a začlenění 3

4 R 1 - PŘEJÍMKA Bezpečnostní normy a opatření Naše alternátory splňují požadavky většiny mezinárodních norem. Viz EC Prohlášení o shodě k zapojení na poslední stránce Kontrola Po převzetí vašeho alternátoru zkontrolujte, zda při přepravě neutrpěl žádné poškození. Pokud vykazuje známky zjevného nárazu, sdělte své výhrady přepravci (může být nezbytné povolat pojišťovnu přepravce) a po vizuální kontrole zkuste strojem ručně otočit, abyste odhalili případnou závadu Identifikace Identifikaci alternátoru zajišťuje štítek umístěný na zařízení (viz obrázek). Abyste měli přesné a rychlé informace o svém zařízení, můžete si přepsat tyto údaje na následující štítek. Označení stroje odpovídá různým kritériím, například: Uskladnění Než zařízení uvedete do provozu, je nutno stroj uskladnit dle následujících kritérií: - v prostorách se vzdušnou vlhkostí do 90 %, po delším uskladnění zkontrolujte izolační stavy stroje, aby nedošlo k poškození ložisek vymačkáním, neskladujte v prostředí se silnými vibracemi Použití Tento alternátor je určen především k výrobě elektrické energie v rámci aplikací souvisejících s používáním elektrických agregátů Nedoporučené použití Používání zařízení je omezeno na provozní podmínky (prostředí, otáčky, napětí, výkon...), které odpovídají vlastnostem uvedeným na štítku stroje. TAL LSA IP N : Date : r.p.m. Hz Weight : P.F. : Th.class. Altitude : A.V.R. Excit. Excit. values full load : V / A at no load : A D.E. bearing N.D.E. bearing C US kg m Voltage Phase Conn. Contin. B.R. 40 C. Std by P.R. 27 C. RATINGS V kva kw A kva kw A Made in... LSA e IEC & 5. / ISO / NEMA MG1-32 & 33. Moteurs Leroy-Somer - Boulevard Marcellin Leroy, CS Angoulême Cedex 9 - France 4

5 2 - TECHNICKÉ SPECIFIKACE Elektrické specifikace Alternátor je zařízení bez kroužků a kartáčů kotvy, má vinutí 2/3, 4, 6 nebo 12 dráty, izolační třídu H a budicí systém je k dispozici jako SHUNT, AREP nebo PMG. Elektrické volby - Topný odpor Aby byly v souladu se normy EN , EN , EN 55011, je nutné potlačení rušení kit R Mechanické specifikace - Ocelový rám - Hliníkové příruby - Kuličková ložiska bezúdržbová - Typy konstrukce: jedno ložisko s diskem SAE s patkami a přírubami - Otevřené zařízení, samovolné větrání - Stupeň krytí: IP 23 SHUNT vyhrazený jednofázový 4 dráty STATOR: 4 dráty (značení až ) ROTOROVÉ KOLO BUZENÍ U1 U5 Kotva Varistor Indukční cívka - + Rotating rectifiers U2 U6 červená žlutý modrý F2 F1 N U R2 R1 2 kohms HR / CW VOLBA Potenciometr externí napětí Odpojte článek R1-R2, pokud používáte potenciometr R791T modrá zelená/žlutý Series Parallel N.C. N.C. UF 0E UF S V Konzultovat ruční R121 ref.5657 Upozornění: při použití v případě nízkého napětí (110V-120V s paralelním zapojením) otočte potenciometrem V minimálně (úplně proti směru hodinových ručiček) před prvním zapnutím. 5

6 SHUNT třífázový 6 dráty STATOR: 6 dráty (značení až T6) BUZENÍ ROTOROVÉ KOLO U1 V1 W1 Kotva Indukční cívka + - červená Rotating rectifiers * F2 F1 N U N1 V Varistor žlutý zelená modrý U2 * Pro spojení delta (1PH 3PH) : používejte terminály N a U, připojit N a N1. * nejsou připojeny v delta připojení T5 V2 Připojení hvězd T6 W2 * Připojení delta VOLBA FUSE OPEN FOR 60Hz SL UF 0E UF S V R791T modrá zelená/žlutý 3 PH Y Δ N 1 PH Δ N.C. Konzultovat ruční R120 ref

7 SHUNT třífázový 12 dráty ROTOROVÉ KOLO STATOR: 12 dráty (značení až 2) BUZENÍ Kotva Indukční cívka - + červená Varistor Rotating rectifiers -U1 -U2 T7-U5 0-U6 -V1 T5-V2 T8-V5 1-V6 -W1 T6-W2 T9-W5 2-W6 * F2 F1 N U N1 V modrý žlutý bílý zelená * Pro připojení F, FF a G připojit N a N1 3 PH 1 PH D A F FF G 0 0 N.C. N.C. N.C. N.C. N.C. N.C. N.C. N.C. VOLBA FUSE OPEN FOR 60Hz SL UF 0E UF S V R791T modrá zelená/žlutý 3 PH Y Δ N 1 PH L L M Konzultovat ruční R120 ref

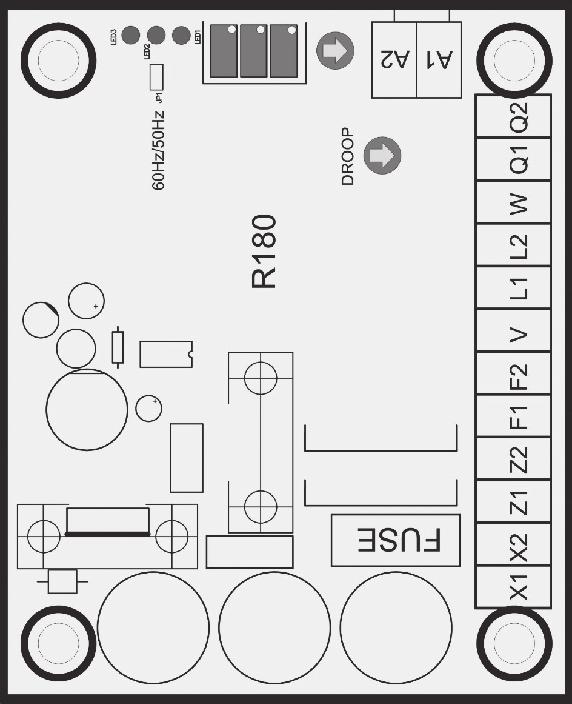

8 AREP třífázový 6 nebo 12 dráty STATOR: 12 dráty (značení až 2) STATOR: 6 dráty (značení až T6) BUZENÍ Kotva Indukční cívka - + ROTOROVÉ KOLO Varistor Rotating rectifiers bílá Pomocné vinutí červená žlutý zelená -U1 -U2 T7-U5 0-U6 -V1 T5-V2 T8-V5 1-V6 -W1 T6-W2 T9-W5 2-W6 modrá kohm 1W mini ST * nebo * červená červená PH A D F 1 PH FF G 0 Poznámka: připojení A, FF a G možná s 12 dráty pouze * Odhalení podle napětí: V/W pro vysoké napětí ( V) L1/L2 pro nízké napětí ( V) Konzultovat ruční ref.5599 Deexcitace VOLBA Pomocné vinutí 9 12 Potenciometr externí napětí (vyjmout ST) R180 X1 Z2 zelená E01 OTEVŘENO E01 KONTAKTY NENÍ DODÁVANÉ R791T modrá zelená/žlutý 3 PH Y Δ N 1 PH L L M 8

9 PMG třífázový 6 nebo 12 dráty STATOR: 12 dráty (značení až 2) STATOR: 6 dráty (značení až T6) BUZENÍ Kotva Indukční cívka - + ROTOROVÉ KOLO Varistor Rotating rectifiers PMG -U1 -U2 T7-U5 0-U6 -V1 T5-V2 T8-V5 1-V6 -W1 T6-W2 T9-W5 2-W6 bílá modrá 1 kohm 1W mini ST * nebo * červená červená PH A D F 1 PH FF G 0 Poznámka: připojení A, FF a G možná s 12 dráty pouze * Odhalení podle napětí: V/W pro vysoké napětí ( V) L1/L2 pro nízké napětí ( V) Konzultovat ruční ref.5599 Deexcitace VOLBA Pomocné vinutí 9 12 Potenciometr externí napětí (vyjmout ST) R180 X1 Z2 zelená E01 OTEVŘENO E01 KONTAKTY NENÍ DODÁVANÉ R791T modrá zelená/žlutý 3 PH Y Δ N 1 PH L L M 9

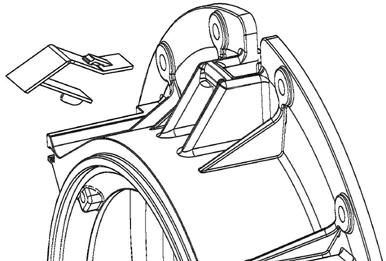

10 3 - INSTALACE Pracovníci vykonávající jednotlivé činnosti uvedené v této kapitole musejí používat prostředky osobní ochrany přizpůsobené mechanickým a elektrickým rizikům Montáž Veškeré činnosti zvedání a přidržování musejí být prováděny s využitím schváleného vybavení a alternátor musí být ve vodorovné poloze. Postupujte podle údajů o hmotnosti alternátoru, abyste zvolili správný nástroj. Manipulace Zvedací oka s dostatečným nadimenzováním umožňují manipulaci se samotným alternátorem. Nesmějí se používat k nadzvedávání celé skupiny. Tvaru těchto ok je nutno přizpůsobit výběr zvedacích háků nebo popruhů. Používejte zvedací systém, který je vhodný pro okolí stroje. Během této činnosti zabraňte pohybu osob pod zavěšeným břemenem. POZOR Po manipulaci se strojem pomocí zvedacího kruhu nasaďte plastový kryt, který se nachází v kapse návodu k údržbě. Zapojení s jednořadým ložiskem Před připojením, zkontrolujte kompatibilitu mezi alternátorem a motorem provedením: - torzní analýzy přenosu (jsou k dispozici na vyžádání alternátory údaje), - kontroly rozměrů setrvačníku a krytu setrvačníku, příruby, disku a zámku alternátoru. POZOR Při montáži nepoužívejte ventilátor k otáčení Zapojení rotoru s dvouřadým alternátoru. ložiskem Souososti otvorů v discích a setrvačníku - dosáhnete Polopružné pomocí spojení otáčení setrvačníku Doporučujeme motoru. pečlivě zosit stroje a zkontrolovat, Zkontrolujte zda zajištění výchylky mezi alternátoru polovinami v spojky poloze nepřekračují během spojování. 0,1 mm. Tento alternátor byl vyvážen pomocí 1/2 Zkontrolujte boční vůli klikového hřídele. klínku. Umístění Prostor, v němž je alternátor umístěn, musí být větrán tak, aby okolní teplota nepřekročila hodnoty na štítku stroje. 10

11 3.2 - Kontroly před prvním uvedením do provozu Elektrické kontroly Schémata zapojení svorkovnice Pro změnu zapojení změňte pozici spojnic a kabelů statoru na svorkovnici stroje. Kód vinutí je uveden na štítku stroje. Je zakázáno uvádět do provozu nový či použitý alternátor, pokud jeho izolační stav klesne pod 1 megaohm v případě hlavvního statoru a pod 0,1 megaohmů u ostatních vinutí. K dosažení výše uvedených minimálních hodnot je možno využít několik metod. a) Sušit stroj po dobu 24 hodin v peci při teplotě 110 C (bez regulátoru). b) Foukat teplý vzduch do vstupu vzduchu a zajistit otáčení stroje s odpojeným budičem. Pozn.: Dlouhodobé vypnutí: Aby nedocházelo k těmto problémům, doporučujeme používat elektrické vyhřívání i pravidelné protáčení stroje. Elektrické vyhřívání je skutečně účinné pouze tehdy, pokud je v provozu po celou dobu odstávky stroje. POZOR Zkontrolujte, zda alternátor má stupeň ochrany odpovídající definovaným podmínkám prostředí, ve kterém bude pracovat. Mechanické kontroly Před prvním spuštěním zkontrolujte, zda: - jsou správně utaženy všechny šrouby, - délka šroubu a utahovací moment jsou správné, - dochází k volnému nasávání chladicího vzduchu, - jsou správně nasazeny ochranné mřížky a kryty, - standardní směr otáčení je ve směru hodinových ručiček při pohledu z konce hřídele (otáčení fází ). Chcete-li dosáhnout otáčení proti směru hodinových ručiček, přepojte fáze 2 a 3. - připojení odpovídá provoznímu napětí v místě provozu (viz odst. 3.3). Veškeré zásahy do svorkovnice alternátoru, nebo při kontrolách je nutno práce provádět vždy při vypnutém stroji. V každém případě, vnitřní propojení na svorkovnici nesmí být vystaveno namáhání v důsledku kabelů připojených uživatelem. SHUNT vyhrazený jednofázový 4 dráty na R121 na R121 modrý žlutý modrý Připojení Sériové připojení Paralelní připojení žlutý L L L L DE NDE DE NDE 11

12 SHUNT třífázový 6 dráty Připojení VÝSTUPY NA PRÁVO ZEMĚ T6 T5 N W(3)-L3 V(2)-L2 U(1)-L1 T5 W(3)-L3 (L) V(2)-L2 (L) U(1)-L1 T6 DE NDE DE NDE na na R120 R120 F D T6 L3 (W) Delta L1 (U) T6 T5 Star 3PH T5 L2 (V) 3PH (1PH) na R120 na R120 DE NDE DE NDE VÝSTUPY DO LEVÉHO ZEMĚ T6 T5 N W(3)-L3 V(2)-L2 U(1)-L1 T5 W(3)-L3 V(2)-L2 (L) U(1)-L1 (L) T6 AREP nebo PMG třífázový 6 dráty D 3PH Star L3(W) Kódy připojení Napětí / Detekce Tovární zapojení T6 L1(U) T5 L2(V) Vinutí 6 S 8 S 50 Hz 60 Hz AREP / PMG : R V < U < 480V V => / W => VÝSTUPY PRO PRÁVA ZEMĚ T6 T5 N W(3)-L3 V(2)-L2 U(1)-L1 DE na R180 NDE VÝSTUPY DO THE LEVÉHO ZEMĚ T6 T5 N W(3)-L3 V(2)-L2 U(1)-L1 F Delta L3(W) L 1PH nebo L1(U) 3PH T6 L2(V) T5 L Vinutí 6 S 8 S 50 Hz 60 Hz ZEMĚ (1ph) 3ph T5 (L) W(3)-L3 AREP / PMG : R180 (L) V(2)-L2 220V < U < 240V L1 => / L2 => U(1)-L1 T6 DE na R180 NDE ZEMĚ 3ph (1ph) T5 W(3)-L3(L) V(2)-L2(L) U(1)-L1 T6 V případě opětného zapojení zkontrolujte detekci napětí regulátoru! 12

13 SHUNT, AREP nebo PMG třífázový 12 dráty A 3PH Parallel Star T9 L3(W) D 3PH Series Star Kódy připojení Napětí / Detekce Tovární zapojení 2 N L1(U) T6 T7 T7 0 1 L1(U) T5 T8 L2(V) Vinutí Hz 50 Hz 60 Hz Hz SHUNT : R120 N => / U => / N1 => / V => n.c. Vinutí AREP / PMG : R180 L1 => / L2 => * * DE NDE DE L3(W) T9 T T8 T5 L2(V) SHUNT : R120 N => 0 / U => / N1 => n.c. / V => AREP / PMG : R180 V => / W => NDE F Series Delta T6 T9 2 L1(U) T7 1PH nebo 3PH Vinutí Hz 60 Hz DE * (L) L3(W) L Napětí LM = 1/2 napětí LL 1 T8 T5 M 0 L2(V) L SHUNT : R120 N => / U => / N1 => n.c. / V => n.c. AREP / PMG : R180 L1 => / L2 => * Pokud se proti směru hodinových ručiček, L2 a L3 převrácený (L) NDE FF 1PH L T5 G 1PH T6 1 Napětí LM = 1/2 napětí LL T6 2 T7 M T7 T8 2 0 T9 T5 T9 0 1 T8 L M L Napětí LM = 1/2 napětí LL L Vinutí Hz 60 Hz Hz SHUNT : R120 N => 0 / U => / N1 => n.c. / V => n.c. Vinutí AREP / PMG : R180 L1 => / L2 => 0 60 Hz SHUNT : R120 N => / U => / N1 => n.c. / V => n.c. AREP / PMG : R180 L1 => / L2 => V případě opětného zapojení zkontrolujte detekci napětí regulátoru! DE NDE DE NDE 13

14 Kontroly zapojení Uvedení do chodu Elektroinstalace musejí být prováděny v souladu s legislativou platnou v zemích používání. Zkontrolujte, zda: - proudový chránič, v souladu s legislativou o ochraně osob platnou v zemi používání, byl řádně nainstalován na silovém výstupu alternátoru co nejblíže k němu. (V tomto případě odpojte kabel odrušovacího kondenzátoru spojeného s kostrou stroje). - nejsou odpojeny případné ochranné prvky, - v případě použití externího regulátoru jsou zapojení mezi alternátorem a rozvaděčem řádně provedena v souladu se schématem zapojení. - nedochází ke zkratu mezi fázemi, nebo fází a nulou (kostrou stroje), na vedení mezi výstupem alternátoru a rozvaděčem jištění elektrického agregátu (tento obvod není jištěn jističem nebo chráničem v rozvaděči). - připojení silových výstupních vodičů stroje je provedeno typem oko na oko v souladu se schématem (obrázkem) níže. Spouštění a provozování stroje je možné pouze tehdy, pokud je instalace v souladu s pravidly a doporučeními uvedenými v tomto návodu. Stroj je otestován a seřízen u výrobce. Při prvním použití naprázdno je nutno zkontrolovat, zda rychlost pohonu alternátoru je správná a stabilní (viz štítek s údaji). V případě použití varianty s domazávacími ložisky doporučujeme domazat ložiska při prvním uvedení do provozu. Při provozování zařízení musí stroj dosáhnout svých jmenovitých otáček a napětí; pokud stroj nepracuje správně, lze provést úpravu nastavení stroje (viz postup nastavení v odst. 3.5). Pokud stroj stále nepracuje správně, musíte nalézt důvod poruchy (odst. 4.5) Nastavení - Uzemňovací svorka alternátoru ve svorkovnici je připojena k elektrickému uzemňovacímu obvodu. - Uzemňovací svorka je připojena k rámu. Vnitřní zapojení svorkovnice v žádném případě nesmí být omezováno kabely zapojenými uživatelem. Průměr M6 M8 M10 M12 Točivý moment 4 Nm 10 Nm 20 Nm 35 Nm Tolerance ± 15% Různá nastavení během testů musí provádět pouze pracovník s potřebnou elektrotechnickou kvalifikací. Nástroje, které budete používat pro tyto úpravy musí být vhodné pro práci pod napětím. Před zahájením úprav je nezbytně nutné, aby alternátor dosáhl požadovaných otáček uvedených na datovém štítku stroje. Jediné možné kroky nastavení stroje je možné provádět prostřednictvím regulátoru. Po seřízení znovu namontujte všechny panely a kryty. 14

15 4 - ÚDRŽBA - SERVIS Bezpečnostní opatření Údržbu a odstraňování závad je nutné provádět v souladu s instrukcemi, aby se předešlo rizikům nehod a aby alternátor zůstal ve svém původním stavu. POZOR Nepoužívat: trichloretylen, perchloretylen, trichloroetan a všechny alkalické prostředky. Všechny tyto kroky prováděné na alternátoru smí provádět jen pracovník školený na spouštění, údržbu a opravy elektrických i mechanických součástí, který musí používat prostředky osobní ochrany přizpůsobené mechanickým a elektrickým rizikům. Před jakýmkoli zásahem do stroje zkontrolujte, zda stroj nemůže být spuštěn žádným manuálním či automatickým systémem a zda rozumíte všem provozním principům systému. Upozornění: po určité době provozu, některé části alternátoru může dosáhnout vysokých teplot, které mohou způsobit popálení Průběžná údržba Kontrola po spuštění Asi po 20 hodinách provozu zkontrolujte utažení všech upevňovacích šroubů stroje, obecný stav stroje i jednotlivá elektrická zapojení celé instalace. Elektrická údržba Lze používat odmašťovací nebo těkavé prostředky běžně dostupné v obchodní síti. Tyto činnosti je nutno provádět v čisticí stanici vybavené systémem odsávání a rekuperací a likvidací použitých výrobků. Izolační prvky a systém impregnace nesmějí být poškozovány rozpouštědly. Je nutno zabránit tomu, aby čistidlo nateklo do otvorů. Výrobek nanášejte štětcem a přebytečné množství setřete houbičkou. Vinutí otřete suchým hadříkem. Než stroj znovu uzavřete, nechte prostředky odpařit. Mechanická údržba POZOR Používání vody nebo vysokotlakého čističe na čištění stroje je zakázáno. Na veškeré nehody způsobené tímto postupem se nevztahuje naše záruka. Odmaštění: Použijte štětec a saponát (kompatibilní s barvou). Odstranění prachu: Použijte stlačený vzduch.pokud je stroj vybaven filtry, pracovníci údržby musejí provádět pravidelné a systematické čištění vzduchových filtrů. V případě suchého prachu lze filtr čistit stlačeným vzduchem a v případě zanesení vyměněn. Po vyčištění alternátoru je nutné zkontrolovat izolaci navinutí (viz odst. 3.2 a 4.5). 15

16 4.3 - Ložiska Ložiska jsou bezúdržbová Předpokládaná doba životnosti tuku (v závislosti na použití) = hodin nebo 3 roky Mechanické poruchy Ložiska Teplota neobvyklá Vibrace Hlučnost neobvyklá Porucha Přílišné ohřívání ložiska nebo ložisek (teplota ložisek přesahuje 80 C) Přehřátí kostry alternátoru (okolní teplota vyšší než 40 C) Přílišné vibrace Přílišné vibrace a hlučnost ze stroje Prudký náraz, případně následovaný hlukem a vibracemi Úkon - Pokud je ložisko zmodralé nebo došlo k zuhelnatění maziva, ložisko vyměňte - Ložisko není zcela zajištěno (neobvyklá vůle v kleci ložiska) - Zkontrolujte souosost ložisek (nesprávně nasunutá příruba) - Vstup-výstup vzduchu částečně zablokován nebo recyklace teplého vzduchu z alternátoru nebo tepelného motoru - Fungování alternátoru při příliš zvýšeném napětí (> 105% Un při zatížení) - Alternátor je přetížen - Nesprávná souosost (spojení) - Špatná montáž nebo vůle ve spojení - Porucha vyvážení rotoru (Motor - Alternátor) - Nerovnováha mezi fázemi - Zkratovaný stator - Zkrat na instalaci - Nesprávné zapojení (paralelní zapojení, nikoli do fáze) Možné následky: - Roztržení nebo poškození spojky mezi pohonem a alternátorem - Ulomení nebo ohnutí konce hřídele - Posunutí a následný zkrat rotorového budícího vinutí - Poškození nebo roztržení ventilátoru na hřídeli - Destrukce rotačních diod, regulátoru, varistoru 16

17 4.5 - Elektrické závady Závada Úkon Kroky Kontrola / původ Absence napětí bez zatížení při spouštění Příliš nízké napětí Napětí je příliš vysoké Kolísání napětí Správné napětí bez zátěže a příliš nízké při zatížení Propojit F1 a F2 nový článek 4-12 voltů se správnou polaritou na 2-3 sekundy Kontrola otáček pohonu Nastavení potenciometru napětí regulátoru Nastavení potenciometru stability regulátoru Použijte zatížení a zkontrolujte napětí mezi F1 a F2 na regulátoru Alternátor se uvede do chodu a jeho napětí zůstává normální po odstranění baterie Alternátor se uvede do chodu, ale jeho napětí nedosáhne nominální hodnotu po odpojení baterie Alternátor se uvede do chodu, ale jeho napětí se ztratí po odpojení baterie Správné otáčky Otáčky příliš nízké Nefunkční regulace AREP/PMG: napětí mezi F1 a F2 = 6V < UDC < 10V SHUNT: napětí mezi F1 a F2 = 10V < UDC < 15V - Úbytek zbytkového magnetismu - Zkontrolujte připojení referenčního napětí na regulátoru. - Závada na diodách - Zkrat na kotvě - Vadný regulátor - Přerušené cívky (zkontrolujte vinutí) - Přerušené rotorové kolo (zkontrolujte odpor) Zkontrolujte připojení regulátoru (regulátor může být vadný) - Zkrat na cívkách - Diody vyhořely - Zkratované rotorové kolo (zkontrolujte odpor) Zvyšte otáčky pohonu (nedotýkejte se pot. napětí regulátoru před nalezením správných otáček) Vadný regulátor - Zkontrolujte otáčky: možnost cyklických nepravidelností - Špatně utažené svorky - Vadný regulátor - Otáčky jsou příliš nízké při zatížení - Zkontrolujte otáčky - Vadné diody - Zkrat v rotorovém kole (zkontrolujte odpor) - Vadná kotva budicího generátoru (zkontrolujte odpor) (*) Varování: Při jednofázovém provozu, zkontrolujte, zda je snímací vodiče z regulátoru jsou připojeny ke správným výstupní svorky. Ztráta napětí během činnosti Zkontrolujte regulátor, varistory, diody otáčení a vyměňte vadný prvek Napětí se nevrátí na nominální hodnotu - Budicí indukční cívka je přerušená. - Vadná kotva buzení - Nefunkční regulátor - Přerušené nebo zkratované rotorové kolo (**) Varování: Vnitřní ochrana Regulátor může snížit na (přetížení, ztraceno spojení, zkrat). 17

18 Kontrola vinutí Zkontrolovat izolační stav vinutí lze pomocí dielektrického testeru. V tomto případě je naprosto nezbytné odpojit všechny vodiče regulátoru. POZOR Na škody způsobené na regulátoru za těchto podmínek se nevztahuje záruka. Kontrola rotačního diodového můstku Dioda musí během chodu umožňovat průchod proudu pouze ve směru od anody ke katodě. IN -W Anoda +R + - Kontrola vinutí a otočných diod pomocí odděleného buzení IN -W IN Katoda +R IN Montáž A: Připojte jednu baterii 12 V do série s reostatem o asi 50 ohmech W a jednu diodu na oba vodiče statoru budiče (5+) a (6-). MONTÁŽ A Stator budiče 5 + Dioda 1A Odpor 50 W -300 W + Baterie 12 V Montáž B: Propojte napájení a diodový můstek na oba vodiče statoru budiče (5+) a (6-). Tyto dva systémy musejí mít vlastnosti kompatibilní s budicím výkonem zařízení (viz štítek stroje s údaji). 3) Spusťte otáčení zařízení při nominální rychlosti. 4) Postupně zvyšujte budící proud z transformátoru nebo baterie pomocí reostatu nebo varistoru a měřte výstupní napětí na L1 - L2 - L3, současně kontrolujte budicí napětí a proud při chodu naprázdno (viz štítek stroje s údaji nebo si od výrobce vyžádejte zkušební protokol). V případě, že výstupní napětí má nominální hodnotu a je vyváženo na < 1 % pro danou hodnotu buzení, stroj je v pořádku a porucha pochází z regulační části (regulátor - kabeláž - detekce - pomocné vinutí). MONTÁŽ B 6 - Stator budiče Během tohoto postupu se ujistěte, že je alternátor odpojen od jakékoliv zátěže a že jsou pevně utažené spoje ve svorkovnici. 1) Vypněte zařízení, odpojte a izolujte kabely regulátoru. 2) Pokud chcete vytvořit oddělené buzení, jsou možné dva druhy montáže autotrnsformátor AC 220V - Dioda 1A DC 12V 18

19 4.6 - Demontáž a montáž POZOR Tato operace by měla být prováděna v záručním období pouze ve schválené dílně nebo v naší továrně, jinak dojde ke ztrátě záruky. Během manipulace by mělo zařízení zůstat ve vodorovné poloze (rotor není při pohybu blokován). Při výběru zvedacího nástroje zjistěte hmotnost alternátoru. Přístup k připojení a systém regulace Přístup ke svorkovnicím je možný přímo po otevření horního krytu opláštění [41]. Přístup k regulátoru se provádí přímo průlezem [59] z převrácení. Přístup, kontrola a nahradí diodový můstek Demontáž - Demontujte horní kryt opláštění [41]. - Odpojte fixační očka statorových vodičů, vyjměte konektor z budiče. - Odšroubujte 4 matice svorníků. - Demontujte zadní štít [36] pomocí stahováku: příklad U (FACOM). - Odpájejte spoje. - Zkontrolujte můstek pomocí ohmmetru nebo žárovky. Potřebné nástroje Chcete-li provést kompletní demontáž zařízení, je vhodné mít k dispozici níže uvedené nástroje: - 1 ráčna + prodloužení - 1 momentový klíč - 1 plochý klíč 8 mm, 10 mm, 12 mm - 1 nástrčný klíč 8, 10, 13 mm - 1 hvězdička TORX 0, 0-1 vytahovák (pří. Facom : U35, U32/350) Opětovná montáž - Znovu namontujte můstky a dodržujte polaritu. - Znovu připájejte spoje. - Vložte nový O-kroužek v přírubě. - Namontujte zpět zadní štít a protáhněte svazek kabelů mezi horními mřížkami štítu. - Namontujte zpět fixační očka statorových vodičů. - Namontujte zpět horní kryt opláštění [48]. Rotor Příruba AR Závitová tyč M10 Utahovací moment spojovacích prvků Viz 5.4. Šrouby pro upevnění patek na rám a fixaci statoru nesmí být demontovány (šrouby na spodní části statoru). 19

20 Výměna zadního ložiska na jednoložiskovém stroji Demontáž - Demontujte zadní štít [36]. - Demontujte ložisko [70] pomocí šroubového stahováku. - Nastavte rotor tak, aby se opíral o jeden ze svých pólů, pak jej vysuňte. Pro snazší demontáž použijte trubku jako páku. - Po vyjmutí rotoru je nutné dávat pozor, aby nedošlo k poškození turbíny a odložte hlavní rotor na vhodný podstavec ve tvaru do V. V případě jeho demontáže je nutno připravit nový ventilátor. POZNÁMKA: Při práci na hlavním rotoru (převinutí, výměna součástí) je nutné znovu zajistit vyvážení sestavy rotoru. Opětovná montáž - Namontujte nové ložisko, nejprve však ohřejte jeho vnitřní prstenec pomocí indukce nebo v nádobě na 80 C (nepoužívejte olejovou lázeň). - Umístěte vlnovec [79] do příruby a vložte nový O-kroužek [349]. - Namontujte zpět zadní štít [36]. Přístup k hlavnímu rotoru a statoru Demontáž Postupujte podle návodu k demontáži ložisek. - Demontujte spojovací disk (jednoložiskový alternátor) a zasuňte ocelovou rouru o odpovídajícím průměru na konec hřídele nebo podpěry vyrobené podle následujícího výkresu. Opětovná montáž hlavního rotoru - Postupujte podle demontáže v opačném pořadí. Dávejte pozor, abyste při opětovné montáži rotoru do statoru nepoškodili vinutí. - V případě výměny ventilátoru, proveďte montáž podle následujícího obrázku. Připravte si trubku a závitovou tyč. Postupujte podle návodu k opětovné montáži ložisek PMG Referenční PMG je PMG 0. Viz návod k údržbě PMG ref.:

21 4.8 - Tabulka vlastností Tabulka průměrných hodnot Alternátor 4 póly 50 Hz/60 Hz vinutí číslo M nebo M1 (4 dráty) - 6S (6 dráty) - 6 (12 dráty) Hodnoty napětí a proudu jsou uvedeny pro chod bez zatížení a při jmenovitém zatížení se samostatným buzením. Všechny hodnoty jsou uvedeny v rozsahu ± 10% a mohou být změněny bez předchozího upozornění (přesné hodnoty lze zjistit ve zkušebním protokolu). Vyhrazený jednofázový M: 4 póly budicí SHUNT - 50 Hz Odpory při 20 C (Ω) - Sériové připojení Typ Stator L/L Rotor Indukční cívka Kotva A B C D E F G H Budící proud i exc (A) 230V - 50 Hz Iexc : budicí proud indukční cívky Typ bez zatížení nominální zatížení A B C D E F G H Vyhrazený jednofázový M1: 4 póly budicí SHUNT - 60 Hz Odpory při 20 C (Ω) - Sériové připojení Indukční Typ Stator L/L Rotor Kotva cívka A B C D E F G H Budící proud i exc (A) 240V - 60 Hz Iexc : budicí proud indukční cívky Typ bez zatížení nominální zatížení A B C D E F G H

22 Třífázový: 4 póly budicí SHUNT/AREP Odpory při 20 C (Ω) Typ Stator L/N Rotor Indukční cívka Kotva A B C D E F G H /7.39* * SHUNT/AREP Odpory pomocné vinutí AREP při 20 C (Ω) Typ Pomocné vinutí X1, X2 Pomocné vinutí Z1, Z2 A B C D E F G H Budící proud i exc (A) SHUNT/AREP - 400V - 50 Hz Iexc : budicí proud indukční cívky Typ bez zatížení nominální zatížení A B C D E F G H 0.50/0.74* 2.11/3.24* * SHUNT/AREP Při frekvenci 60 Hz jsou hodnoty Iexc přibližně o 5 až 10 % nižší. Tabulka hmotností (hodnoty jsou uvedeny pro informaci) Vyhrazený jednofázový M a M1: SHUNT Typ Celková hmotnost (kg) Rotor (kg) A B C D E F G H Třífázový: SHUNT/AREP Typ Celková hmotnost (kg) Rotor (kg) A B C D E F G H Po seřízení je bezpodmínečně nutné namontovat zpět přístupové panely nebo kryty. 22

23 5 - NÁHRADNÍ DÍLY Díly první údržby Lékárničky jsou k dispozici jako volitelné příslušenství. Jejich složení je následující: Bezpečnostní sada SHUNT Regulátor napětí R120 (6 a 12 dráty) - Sada diod + varistor - Bezpečnostní sada AREP/PMG Regulátor napětí R180 (6 a 12 dráty) - Sada diod + varistor - Sada jednoduchého ložiska Zadní ložisko - O-kroužek - Předpínací podložka - Po seřízení je nutné znovu namontovat všechny panely a kryty opláštění Příslušenství Stacionární topný odpor Topný odpor musí být zapnutý, jakmile je alternátor zastaven. Je instalován v zadní části stroje. Jeho standardní výkon je 60 W při 220 V nebo 60 W při 110 V na vyžádání. Upozornění: při zastavení stroje je přítomno napětí Technický servis Naše oddělení technické pomoci vám je k dispozici v případě jakýchkoli informací, které potřebujete. Jakékoli objednávky náhradních dílů nebo žádosti o technickou pomoc zasílejte na adresu service.epg@leroy-somer.com nebo na nejbližší kontaktní místo, které najdete na po zadání úplného typu stroje, jeho čísla a údajů uvedených na typovém štítku. Číselné označení jednotlivých dílů naleznete na rozkladových výkresech na konci tohoto manuálu i s uvedeným rozpisem. Abychom zajistili správné fungování a bezpečnost našich strojů, je nutné vždy používat originálních náhradních dílů výrobce. Jinak by v případě poškození nemohla být uznána záruka. 23

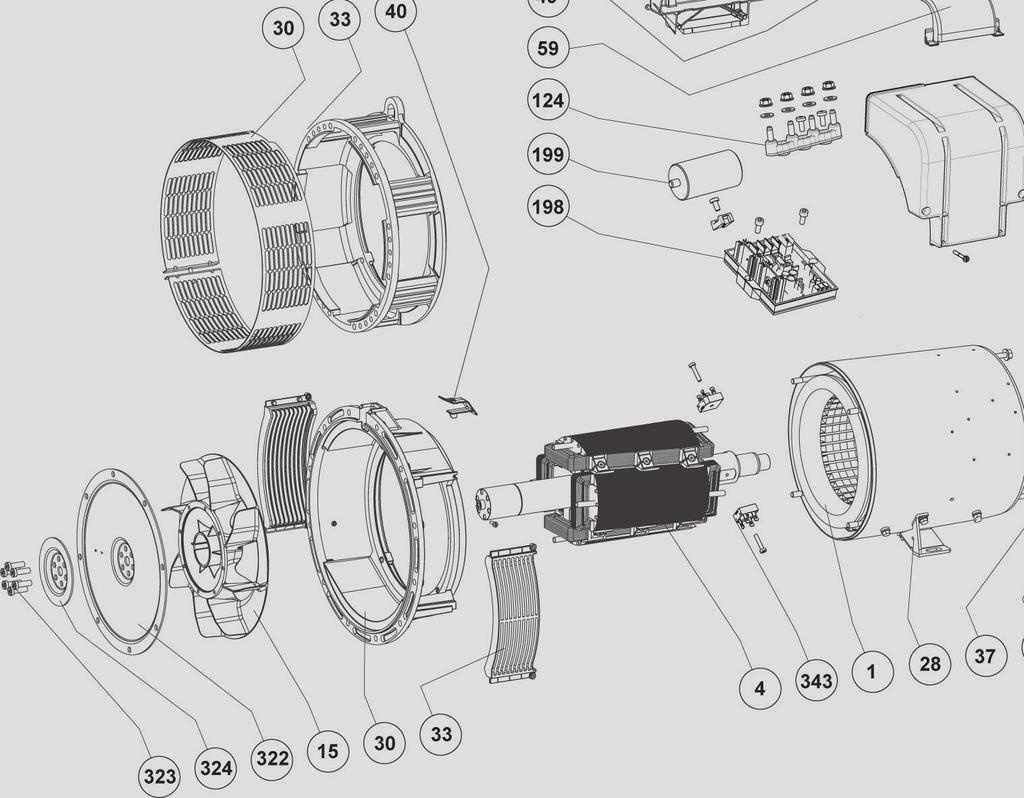

24 5.4 - Výkresy, názvosloví a utahovací momenty Jedno ložisko, SHUNT nebo AREP 24

25 Číslo Množství Popis Šroub Moment Ø N.m Číslo Množství Popis Šroub Moment Ø N.m 1 1 Sestava statoru Zadní ložisko Sestava rotoru Vlnovec Turbína M Budící cívka Uzemnění M Svorník cívka M Štít na straně připojení Mřížka výstupu vzduchu Plášť budiče - - M Destička se svorkovnicemi M Štít na straně budiče Regulátor M5 4 ± Upínací dřík M Odrušení modul Plastový kryt Spojovací disk Opláštění Svorník M Svorník M5 3.6 ± Upínací podložka Zátka Panel s regulátorem M5 3.6 ±0.4 Sada modulu s diodami M5 4 25

26 Pokyny pro likvidaci a recyklaci Usilujeme o co nejmenší dopad našich činností na životní prostředí. Neustále kontrolujeme své výrobní procesy, výběr materiálů a design výrobků, abychom zlepšili možnost recyklace a snížili náš dopad. Tyto pokyny slouží pouze pro informaci. Uživatel musí zajistit dodržování místních předpisů v oblasti likvidace výrobků a recyklace. Veškeré výše uvedené materiály vyžadují zvláštní nakládání pro oddělení odpadu od recyklovatelných materiálů a je nutno je předat specializovaným společnostem. Olej a mazivo z mazací soustavy je nutno považovat za nebezpečný odpad a je nutno s nimi nakládat podle místních předpisů. Recyklovatelné materiály Naše alternátory jsou převážně vyrobeny ze železa, oceli a mědi, které lze využít při recyklaci. Tyto materiály lze recyklovat pomocí kombinace ruční demontáže, mechanické separace a tavení. Naše oddělení technické podpory zajistí podrobné pokyny pro demontáž výrobků na základě žádosti. Odpad a nebezpečné materiály Následující součástky a materiály vyžadují zvláštní nakládání a je nutno je od alternátoru oddělit před recyklací: - elektronické materiály ve svorkovnici, včetně automatického regulátoru napětí (198), transformátorů proudu (176), odrušovacího modulu - kondenzátoru (199) a dalších polovodičů. - diodový můstek (343) a varistor (347) na rotoru alternátoru. - hlavní plastové součásti, jako je konstrukce svorkovnice u některých výrobků. Tyto součásti jsou obvykle označeny informacemi pro plastové výrobky. 26

27 27

28 28

29 Prohlášení o shodě CE a začlenění Toto prohlášení se vztahuje na generátory navrhnuté k začlenění do strojů splňujících směrinici pro strojní zařízení číslo 2006/42/CE vydané dne 17.května MOTEURS LEROY-SOMER MLS HOLICE STLO.SRO MOTEURS LEROY-SOMER DIVISION LEROY-SOMER Boulevard Marcellin Leroy SLADKOVSKEHO 43 1, rue de la Burelle STREET EMERSON ANGOULEME OLOMOUC Boite Postale 1517 Nr4 Parcul Industrial Tetarom 2 FRANCE CZECH REPUBLIC ST JEAN DE BRAYE CLUJ NAPOCA FRANCE ROMANIA Prohlašuje tímto, že elektrické generátory typů: LSA40, LSA42.3, LSA44.2, LSA44.3, LSA46.2, LSA46.3, LSA47.2, LSA49.1, LSA49.3, LSA50.1, LSA50.2, LSA51.2, LSA52.2, LSA52.3, LSA53.1, LSA53, LSA53.2, LSA54, LSA54.2, TAL040, TAL042, TAL044, TAL046, TAL047, TAL049, stejně jako jejich odvozené verze, vyráběné firmou Leroy-Somer nebo v zastoupení firmy Leroy-Somer splňují podmínky předepsané Mezinárodními Standardy, Nařízeními a Směrnicemi: -EN a IEC , a ISO Zdrojová soustrojí střídavého proudu poháněná pístovými spalovacími motory část 3: Generátory střídavého proudu pro zdrojová soustrojí -Směrnice 2014/35/UE (ES) Elektrická zařízení nízkého napětí vydané 26. únor 2014 Mimoto, tyto generátory navržené v souladu se Směrnicí pro strojní zařízení 2006/42/E (ES) jsou vhodné k začlenění do elektrických soustrojí Gen-set splňujících podmínky předepsaných těmito Mezinárodními nařízeními: -2006/42/CE (ES) Směrnice pro strojní zařízení -2014/30/UE (ES) Směrnice pro výrobky z hlediska jejich elektromagnetické kompatibility (EMC) vydané 26. únor 2014, týkající se jejich vnitřních úrovní vydání a ochrany VAROVÁNÍ: Výše zmíněné generátory by neměly být provozovány, pokud odpovídající elektrické soustrojí Gen-set nebyl deklarován ve shodě se Směrnicí pro strojní zařízení číslo 2006/42/CE (ES) a Směrnicí pro výrobky z hlediska jejich elektromagnetické kompatibility (EMC) číslo 2014/30/UE (ES), stejně jako s ostatními odpovídajícími normami. Leroy-Somer se zavazuje uvést, v reakci jako odpověď na odůvodněný požadavek od státních úředních činitelů, podstatné informace na generátoru. Technický Manažer J.P. CHARPENTIER Y. MESSIN 4152 cs / m 29

30 30

31 Servis a podpora Naše celosvětová síť více než 80 poboček je vám k službám. Naše dostupnost na lokální úrovni je zárukou rychlých a účinných oprav, podpory a služeb souvisejících s údržbou. Svěřte podporu pro údržbu alternátorů odborníkům na výrobu elektrické energie. Naši zaměstnanci v terénu jsou 100% kvalifikováni a zaškoleni ve všech prostředích a na všech druzích strojů. Fungování alternátorů rozumíme po všech stránkách a poskytujeme služby za nejlepší hodnoty, abychom optimalizovali vaše náklady. Kde můžeme pomoci: Návrh Konzultace a specifikace Údržbové smlouvy Prodlužování životnosti Oprava Modernizace systému Spouštění Uvádění do provozu Školení Optimalizace Monitorování Audit systému Provoz Originální náhradní díly Opravy Kontakty: Amerika: +1 (507) Evropa a zbytek světa: Asie Tichomoří: Čína: Indie: Střední Východ: service.epg@leroy-somer.com Naskenujte kód nebo přejděte na:
