1 Architektura počítačů Struktura procesoru a paměti Richard Šusta, Pavel Píša České vysoké učení technické, Fakulta elektrotechnická B35APO Architektura počítačů Ver.2.

2 Základní cyklus počítače sekvenční postup vykonávání instrukcí. Počáteční nastavení, zejména např. PC. 2. Čtení instrukce PC adresa hlavní paměti, Čtení obsahu, Přečtená data IR (Instruction Register), PC+n PC, kde n je délka instrukce. 3. Dekódování operačního znaku (OZ), 4. Provedení operace (včetně vyhodnocení efektivních adres, čtení operandů, apod.). 5. Dotaz na možné přerušení. Ano-li, obsluha. 6. Ne-li, opakování od bodu 2. B35APO Architektura počítačů 2

3 Jedno-cyklový procesor návrh podpora čtení z paměti lw: typ I, rs bázová adresa, imm offset, rt kde uložit I opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 immediate (6), 5: ALUControl PC PC Instr A RD 25:2 Instr. Memory WE3 A RD A2 RD2 A3 Reg. WD3 File SrcA SrcB ALU Zero AluOut WE A RD Data Memory WD ReadData 5: Sign Ext SignImm B35APO Architektura počítačů 3

4 Jedno-cyklový procesor návrh podpora čtení z paměti lw: typ I, rs bázová adresa, imm offset, rt kde uložit I opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 immediate (6), 5: Zápis při náběžné hraně CLK RegWrite = PC PC Instr 25:2 WE3 A RD A RD Instr. A2 RD2 2:6 Memory A3 Reg. WD3 File SrcA SrcB ALUControl ALU Zero AluOut WE A RD Data Memory WD ReadData 5: Sign Ext SignImm B35APO Architektura počítačů 4

5 Jedno-cyklový procesor návrh podpora čtení z paměti lw: typ I, rs bázová adresa, imm offset, rt kde uložit I opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 immediate (6), 5: RegWrite = ALUControl PC PC Instr 25:2 WE3 A RD A RD Instr. A2 RD2 Memory 2:6 A3 Reg. WD3 File SrcA SrcB ALU Zero AluOut WE A RD Data Memory WD ReadData 4 PCPlus4 + 5: Sign Ext SignImm B35APO Architektura počítačů 5

6 Jedno-cyklový procesor návrh podpora zápis do paměti sw: typ I, rs bázová adresa, imm offset, rt co zapsat I opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 immediate (6), 5: RegWrite = ALUControl MemWrite = PC PC Instr 25:2 WE3 A RD A RD 2:6 Instr. A2 RD2 Memory 2:6 A3 Reg. WD3 File SrcA SrcB ALU Zero AluOut WE A RD Data Memory WD ReadData 4 PCPlus4 + 5: Sign Ext SignImm B35APO Architektura počítačů 6

7 Switch analogy Multiplexer 2 to cz :2-kanálový (2-vstupový) multiplexor Select z x x x x bit Select (address) z B35APO Architektura počítačů 7

8 Jedno-cyklový procesor návrh podpora add add: typ R; rs, rt zdroje, rd cíl, funct operace součtu R opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 rd(5), 5: shamt(5) funct(6), 5: RegWrite = ALUSrc = MemToReg = RegDst = ALUControl PC 4 PCPlus4 PC Instr 25:2 WE3 A RD A RD Instr. 2:6 A2 RD2 Memory A3 Reg. WD3 File 2:6 + 5: 5: Sign Ext Rt Rd SignImm SrcA SrcB ALU WriteData WriteReg Zero AluOut WE A RD Data Memory WD ReadData Result B35APO Architektura počítačů 8

9 Jedno-cyklový procesor návrh podpora sub, and, or, slt jediné v čem se liší od add je operace ALU -> datapath beze změny; rozdíl v ALUControl RegWrite = ALUSrc = MemToReg = RegDst = ALUControl PC 4 PCPlus4 PC Instr 25:2 WE3 A RD A RD Instr. 2:6 A2 RD2 Memory A3 Reg. WD3 File 2:6 + 5: 5: Sign Ext Rt Rd SignImm SrcA SrcB ALU WriteData WriteReg Zero AluOut WE A RD Data Memory WD ReadData Result B35APO Architektura počítačů 9

10 Jedno-cyklový procesor návrh podpora beq beq branch if equal; imm offset; PC = PC+4 + SignImm*4 I opcode(6), 3:26 rs(5), 25:2 rt(5), 2:6 immediate (6), 5: RegWrite = ALUSrc = Branch = RegDst = x ALUControl MemToReg = x PC PC Instr 25:2 WE3 A RD A RD Instr. 2:6 A2 RD2 Memory A3 Reg. WD3 File 2:6 4 PCPlus4 + 5: 5: Sign Ext Rt Rd SrcA SrcB WriteData WriteReg <<2 SignImm ALU + Zero AluOut PCBranch WE A RD Data Memory WD ReadData Result B35APO Architektura počítačů

11 Jedno-cyklový procesor výkon: IPS = IC / T = IPC str.f CLK Jaká může být maximální frekvence procesoru? Zpoždění na kritické cestě instrukce lw: Tc = t PC + t Mem + t RFread + t ALU + t Mem + t Mux + t RFsetup PC PC 4 PCPlus4 A RD Instr. Memory + Instr 25:2 5: 5: WE3 A RD 2:6 A2 RD2 A3 Reg. WD3 File 2:6 Sign Ext Rt Rd SrcA SrcB WriteData WriteReg <<2 SignImm ALU + Zero AluOut PCBranch WE A RD Data Memory WD ReadData Result B35APO Architektura počítačů

12 Jedno-cyklový procesor výkon: IPS = IC / T = IPC str.f CLK Tc = Tc instr + Tc proc = (t PC + t Mem ) + (t RFread + t ALU + t Mem + t Mux + t RFsetup ) Předpokládejme: t PC = 3 ns t Mem = 3 ns t RFread = 5 ns t ALU = 2 ns t Mux = 2 ns t RFsetup = 2 ns Pak Tc = 92 ns --> f CLK max =,8 MHz, IPS = 8 [instrukce za sekundu] Ale při Tc instr prováděném paralelně s Tc proc, jelikož je vždy Tc i < Tc p, pak Tc p = = 59 ns =.69 MHz -> IPS = 69 B35APO Architektura počítačů 2

13 Důležitá poznámka Tenhle výsledek si, prosím, zapamatujte. Budeme s ním pracovat na pozdější přednášce. B35APO Architektura počítačů 3

14 Key Technology Gaps Prediction Note: The increase of algorithm complexity over time has been formalized in literature with the so-defined Shannon's law. B35APO Architektura počítačů 4

15 Disproporce ve výkonu proc x pam, Moorův zákon přesnější čísla B35APO Architektura počítačů 5

16 Layout of a Program in Memory lower address.ent start entry point, initial value of PC Other programs Text Segment Static Initialized Data Static Uninitialized Data Dynamic Area, heap (cz: halda) Data Segment Heap grows to higher address higher address B35APO Architektura počítačů Stack Segment (cz:zásobník) Stack grows to lower address

17 Memory addressing Memory address in load and store instructions is specified by a base register and offset This is called base addressing addi a, zero, // load the word from absolute address lw $2, x2($) // store the word to absolute address sw $2, x24($)

18 MIPS registers hold 32-bit (4-byte) words. Data Types in Instructions Other common data sizes include byte and halfword. Byte = 8 bits - example: lb / lbu - load byte extend signed/unsigned Halfword = 2 bytes example: - lh / lhu - load halfword extend signed/unsigned Word = 4 bytes - example: - lw - load word u-unsigned extension 8

19 Data Directives.WORD Directive Stores the list as 32-bit values aligned on a word boundary.word w:n Directive Stores the 32-bit value w into n consecutive words aligned on a word boundary..half Directive Stores the list as 6-bit values aligned on half-word boundary.half w:n Directive Stores the 6-bit value w into n consecutive half-words aligned on a half-word boundary..byte Directive Stores the list of values as 8-bit bytes.byte w:n Directive Stores the 8-bit value w into n consecutive bytes. B35APO Architektura počítačů

20 String Directives.ASCII Directive Allocates a sequence of bytes for an ASCII string.asciiz Directive Same as.ascii directive, but adds a NULL char at end of string Strings are null-terminated, as in the C programming language.space n Directive Allocates space of n uninitialized bytes in the data segment Special characters in strings follow C convention Newline: \n Tab:\t Quote: \ B35APO Architektura počítačů

21 address.align n directive Memory Alignment - aligns the next data definition begins on a 2 n byte boundary.align 2 - the least significant 2 bits of address should be Memory is addressed as an array of bytes Words occupy 4 consecutive bytes (MIPS is 32bit processor), Memory... aligned word not aligned not aligned B35APO Architektura počítačů

22 Assembler align data in data segment.data.align 2 var:.byte var2:.word.align 3 var3:.half Align 3, 5,'A','P','O' x Example on BIG ENDIAN var var A B C D E F x F x2 var3 B35APO Architektura počítačů

23 Motivace pro další část z pohledu programátora? Otázka. Vykonávají programy to samé? Otázka 2. Který program je rychlejší (pokud některý)? A: int matrix[m][n]; int matrix[m][n]; int i,j,sum=; int i,j,sum=; for(i=;i<m;i++) for(j=;j<n;j++) for(j=;j<n;j++) for(i=;i<m;i++) sum+=matrix[i][j]; sum+=matrix[i][j]; B: Lze doporučit výhodnější způsob procházení matice? K odpovědi je nutná znalost organizace paměti. B35APO Architektura počítačů 23

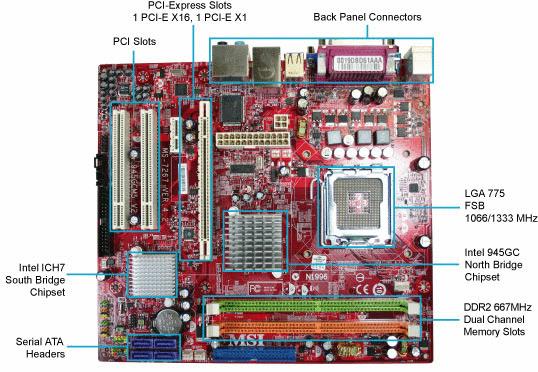

24 Architektura počítače B35APO Architektura počítačů 24

25 Architektura počítače obecně příklad B35APO Architektura počítačů 25

26 Vývoj architektury počítače Non-Uniform Memory Architecture CPU CPU 2 RAM CPU CPU 2 RAM RAM RAM RAM RAM MC Northbridge MC MC Northbridge MC CPU CPU 2 MC MC CPU CPU 2 RAM Southbridge Southbridge Southbridge Southbridge SATA USB PCI-E SATA USB PCI-E USB SATA PCI-E USB SATA PCI-E MC - Memory controller obsahuje obvody pro zajištění operace čtení a zápisu z/do paměti. Také se stará o udržení obsahu paměti refresh typicky každých 64ms. Některé DRAM umí i self-refresh, který je výhodný, když se z paměti nečte, jinak by mohl blokoval dostup. B35APO Architektura počítačů 26

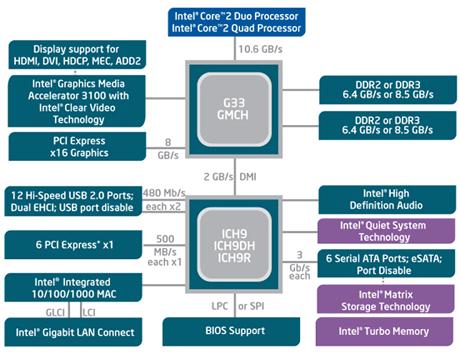

27 Konkrétněji Nyní je Northbridge jako Graphics and Memory Controller Hub (GMCH) B35APO Architektura počítačů 27

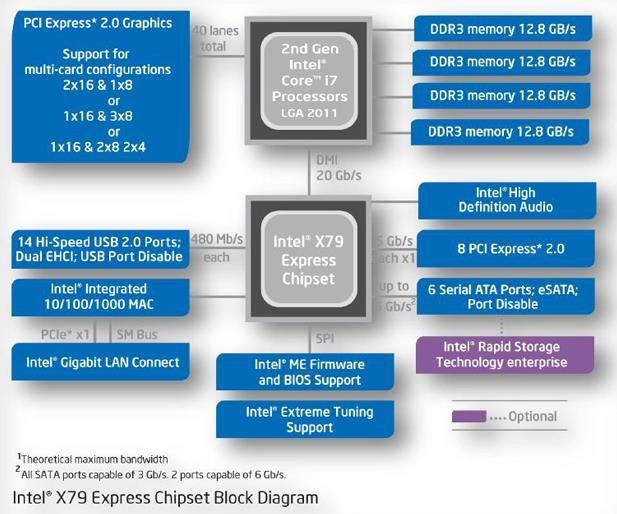

28 Konkrétněji současnost B35APO Architektura počítačů 28

29 Terminologie kolem pamětí Adresa, pojem snad není třeba vysvětlovat. Hodnota, vlastní informace. Paměťová buňka však může obsahovat i další informaci (třeba o platnosti hodnoty, apod.). Parametry pamětí: Vybavovací doba paměti, kritický parametr. Délka časového intervalu mezi objevením se požadavku a okamžikem, kdy jsou data k dispozici. Doba přístupu, zastaralý parametr; vybavovací doba + obnovení obsahu po destruktivním čtení. Propustnost, výkonový parametr. Schopnost zpracovat uvedené množství za jednotku času. Latence = zpoždění, podobně jako vybavovací doba. B35APO Architektura počítačů 29

30 Vnitřní organizace čipu DRAM paměti 4M DRAM (Dynamic Random Access Memory) je uvnitř realizována jako pole b paměťových buněk B35APO Architektura počítačů 3

31 Memory Cell row-address bit bitline bitline = bitline =Z row-address bit = row-address = bit = bitline = bitline =Z row-address bit = row-address = bit = B35APO Architektura počítačů

32 Switch Analogy of Decoder One Hot Decoder cz: Dekodér ze 4 '' y y x x x 2 x 3 y y 2 3 x x x 2 x 3 B35APO Architektura počítačů 32

33 Switch analogy Multiplexer 2 to or of 2 cz :2 kanálový (2-vstupový) multiplexor Select z Select x x x x z Multiplexer 4 to or of 4 cz : 4 kanálový (4-vstupový) multiplexor x y y x x 2 z x 3 y y x x y y z x x z x 2 x 3 x 2 x B35APO Architektura počítačů 33

34 Memory matrix Decoder one-hot row row bit = bitline 2 bitline bitline bitline bit = bit = bit = 2 row 2 bit = bit = bit = bit = 2 3 row 3 bit = bit = bit = bit = address of data clock 4 register Address 4 2 bit = Data 3 3 bit = bit = data out bit = Data 2 Data Data 2 Multiplexer of 4 Register of address is a necessary condition for the implementation and to reduce power consumption. B35APO Architektura počítačů

35 Memory matrix - example /4 Decoder one-hot row row bit = bitline 2 bitline bitline bitline bit = bit = bit = 2 row 2 bit = bit = bit = bit = address 6 = Address row 3 bit = bit = bit = bit = bit = bit = bit = bit = clock register 2 Data 3 3 Data 2 Data Data 2 Multiplexer of 4 Address value is waiting for the rising edge of clocks B35APO Architektura počítačů

36 Memory matrix - example 2/4 Decoder one-hot row row bit = bitline 2 bitline bitline bitline bit = bit = bit = 2 row 2 bit = bit = bit = bit = address 6 = clock register 3 row 3 bit = bit = Data 3 3 bit = bit = bit = bit = bit = bit = Data 2 Data Data 2 Multiplexer of 4 B35APO Architektura počítačů Address was loaded on the rising edge of clocks and divided to two parts, higher and lower bits

37 Memory matrix - example 3/4 Decoder one-hot row row bit = bitline 2 bitline bitline bitline bit = bit = bit = 2 row 2 bit = bit = bit = bit = address 6 = clock register 3 row 3 bit = bit = Data 3 3 bit = bit = bit = bit = bit = bit = Data 2 Data Data 2 Multiplexer of 4 B35APO Architektura počítačů Output of one-hot decoder from N aktivate row and of cell in it.

38 Memory matrix - example 4/4 Decoder one-hot row row bit = bitline 2 bitline bitline bitline bit = bit = bit = 2 row 2 bit = bit = bit = bit = address 6 = 3 row 3 bit = bit = bit = bit = bit = bit = bit = bit = clock register Data 3 3 Data 2 Data Data 2 Multiplexer of 4 The cells are connected to bitlines and the output multiplexer selects one value - Data 2 = B35APO Architektura počítačů

39 Terminologie kolem pamětí Typy pamětí RWM (RAM), ROM, FLASH, Provedení RAM pamětí: SRAM (statická), DRAM (dynamická). RAM = Random Access Memory paměť s libovolným přístupem typ paměti počet tranzistorů plocha na bit dostupnost dat latence SRAM cca 6 <, m 2 vždy < ns 5ns DRAM <, m 2 potřebuje refresh desítky ns B35APO Architektura počítačů 39

40 Typický čip a buňka SRAM Princip: SRAM paměťová buňka 6-transistorů CMOS, existují 4 trans verze Plocha paměťové buňky: B35APO Architektura počítačů 4

41 Typický čip a buňka SRAM Typický SRAM čip Příklad čtení typicky synchronní : OE signál je asynchronní B35APO Architektura počítačů 4

42 Typický čip a buňka SRAM Větší paměť? B35APO Architektura počítačů 42

43 Detail paměťové buňky dynamické paměti Jednotranzistorová dynamická paměťová buňka nmos tranzistor představuje přepínač, který připojí (nebo ne) kondenzátor na vodič bitline. Připojení je řízeno vodičem wordline. B35APO Architektura počítačů 43 Obrázek:

44 Capacitor Commercial DRAM parameters Capacity ff [femtofarad] Storage capacitor from ff to 5 ff Bit line around 2 ff [Source: l'insa de Toulouse] ff - femtofarad An SI unit of electrical capacitance equal to 5 farads. -6 F = μf = 3 nf = 6 pf = 9 ff ~9 ff - the capacitor created by two mm 2 plates in mm distance inside vacuum B35APO Architektura počítačů 44

45 Vývoj DRAM paměťových čipů v čase Rok Kapacita Cena[$]/GB Doba přístupu [ns] Kb Kb Mb Mb Mb Mb Mb Mb Mb Gb 5 4 RAS Row Address Strobe, CAS Column Address Strobe B35APO Architektura počítačů 45

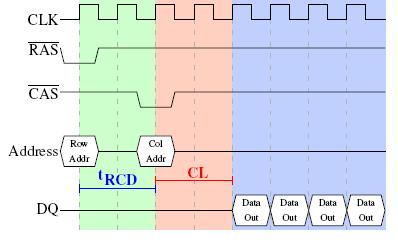

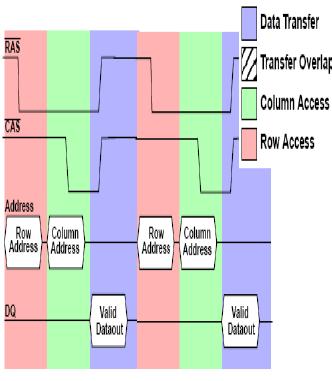

46 Klasická DRAM asynchronní rozhraní Důvod rozdělení adresy na 2 části byl dán malým počtem pinů původních DRAM pouzder. Toto rozdělení se dodnes zachovává. Sice pouzdro už není problém, ale spojení RAS a CAS by nepřineslo výhodu. Proč? RAS Row Address Strobe, CAS Column Address Strobe B35APO Architektura počítačů 46

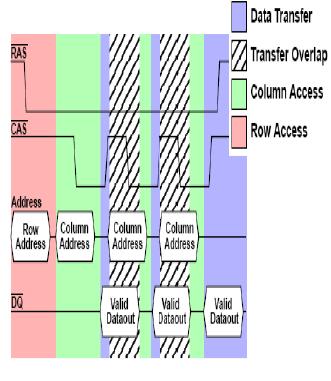

47 EDO DRAM cca 995 EDO DRAM má registr na výstupu, což umožní překrýt následující CAS s čtením předchozích dat. B35APO Architektura počítačů 47

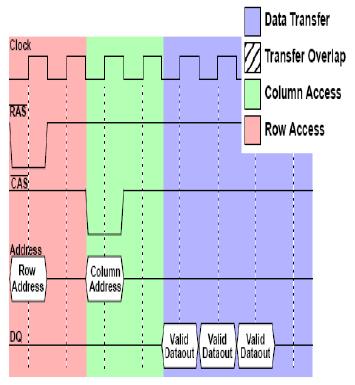

48 SDRAM konec 9.let synchronní DRAM SDRAM čip obsahuje čítač, který umožňuje nastavit délku souvislého (burst) čtení/zápisu dat. B35APO Architektura počítačů 48

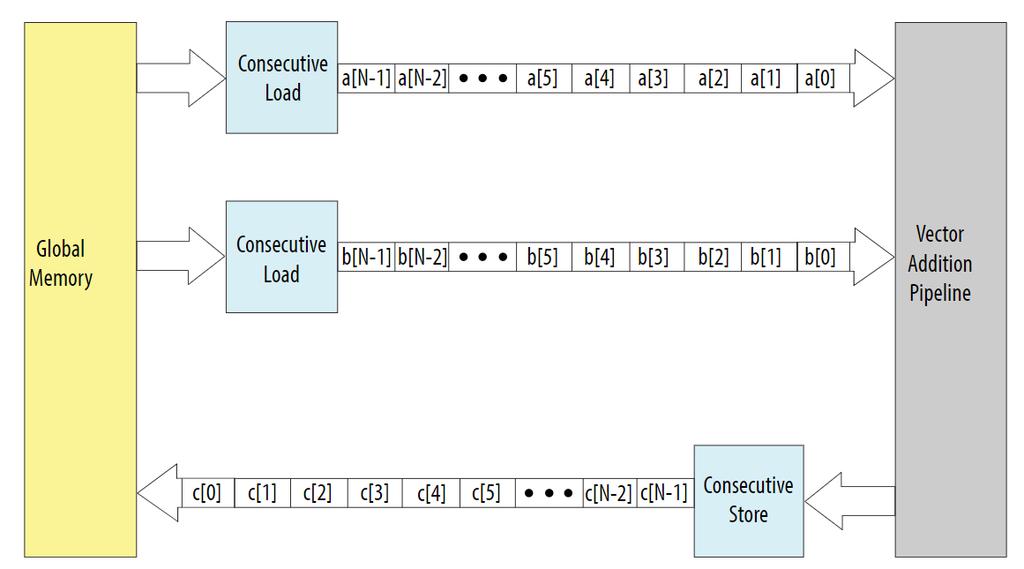

49 Consecutive Read/Write B35APO Architektura počítačů 49
