O d s t r a n ě n í s t a v b y č. p. 52 R u d n í k

Transkript

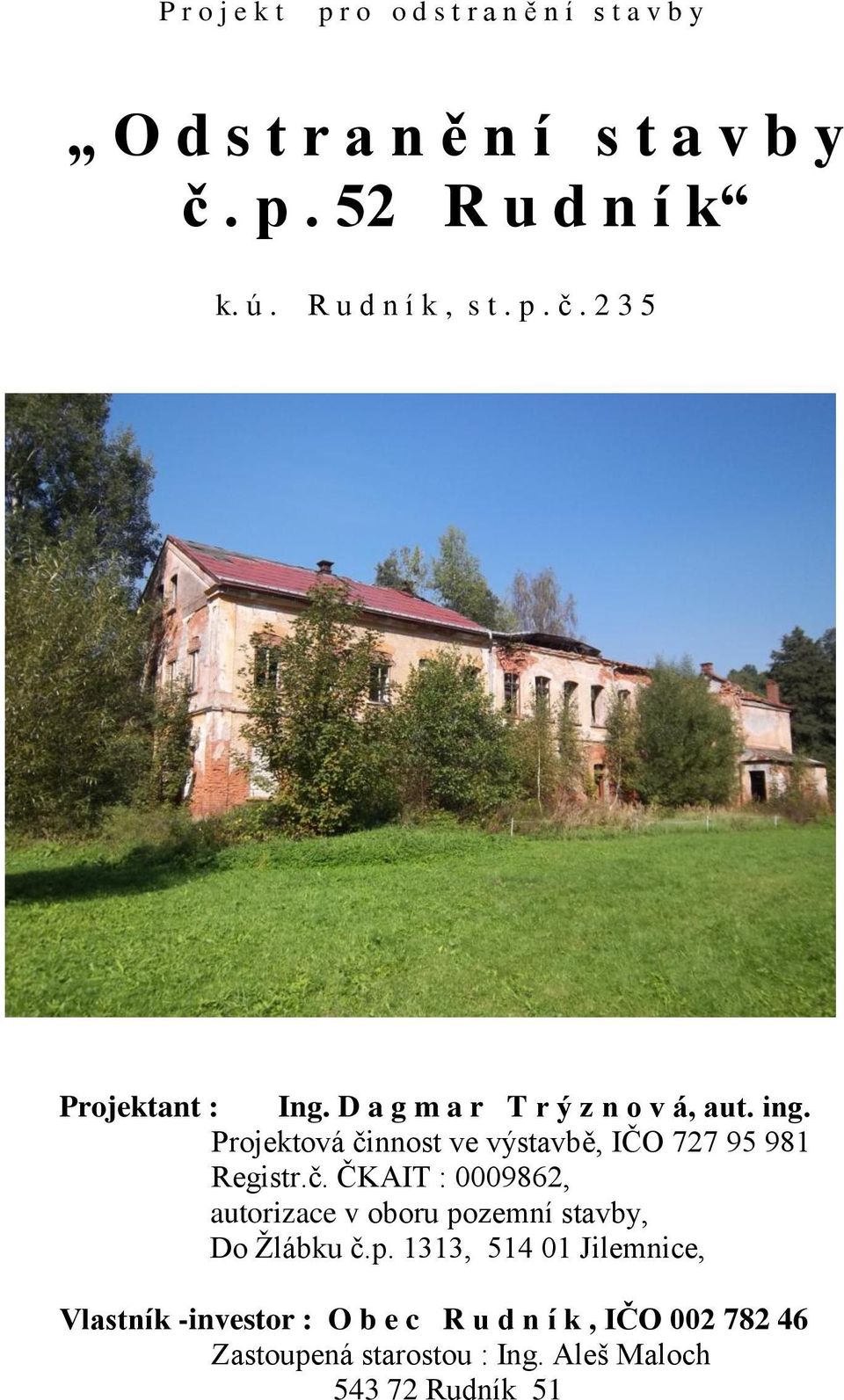

1 P r o j e k t p r o o d s t r a n ě n í s t a v b y O d s t r a n ě n í s t a v b y č. p. 52 R u d n í k k. ú. R u d n í k, s t. p. č Projektant : Ing. D a g m a r T r ý z n o v á, aut. ing. Projektová činnost ve výstavbě, IČO Registr.č. ČKAIT : , autorizace v oboru pozemní stavby, Do Žlábku č.p. 1313, Jilemnice, Vlastník -investor : O b e c R u d n í k, IČO Zastoupená starostou : Ing. Aleš Maloch Rudník 51

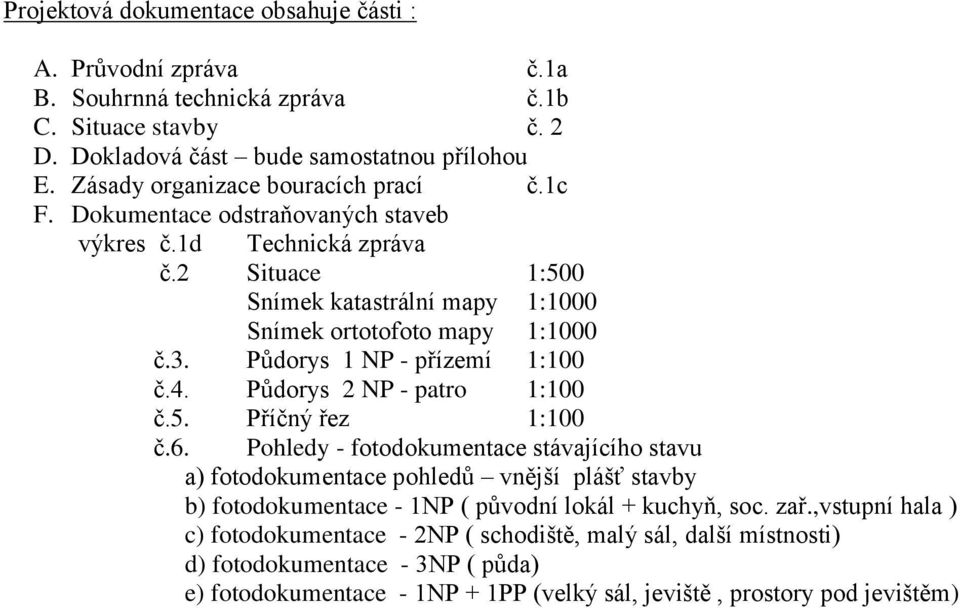

2 Projektová dokumentace obsahuje části : A. Průvodní zpráva č.1a B. Souhrnná technická zpráva č.1b C. Situace stavby č. 2 D. Dokladová část bude samostatnou přílohou E. Zásady organizace bouracích prací č.1c F. Dokumentace odstraňovaných staveb výkres č.1d Technická zpráva č.2 Situace 1:500 Snímek katastrální mapy 1:1000 Snímek ortotofoto mapy 1:1000 č.3. Půdorys 1 NP - přízemí 1:100 č.4. Půdorys 2 NP - patro 1:100 č.5. Příčný řez 1:100 č.6. Pohledy - fotodokumentace stávajícího stavu a) fotodokumentace pohledů vnější plášť stavby b) fotodokumentace - 1NP ( původní lokál + kuchyň, soc. zař.,vstupní hala ) c) fotodokumentace - 2NP ( schodiště, malý sál, další místnosti) d) fotodokumentace - 3NP ( půda) e) fotodokumentace - 1NP + 1PP (velký sál, jeviště, prostory pod jevištěm)

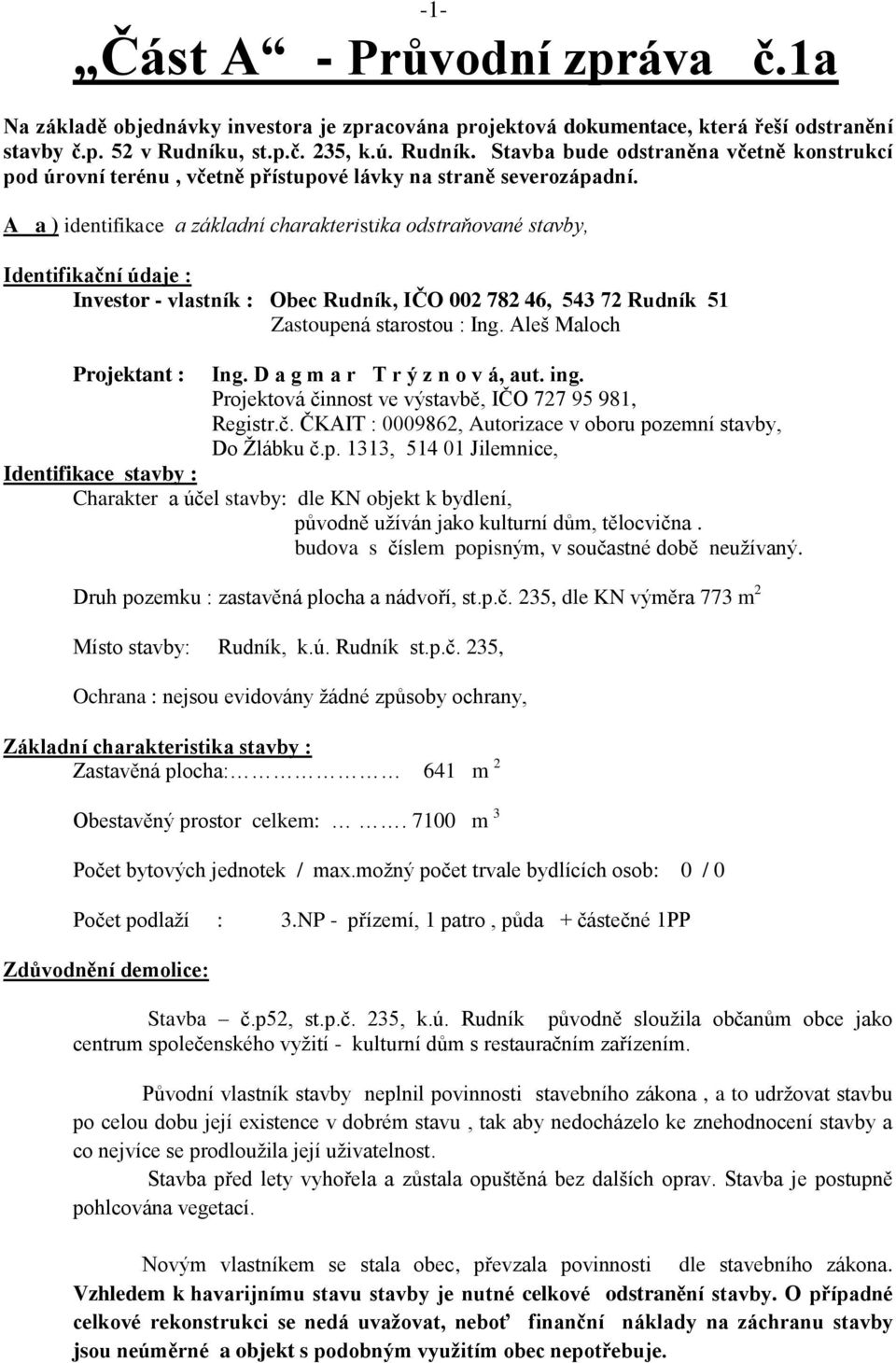

3 -1- Část A - Průvodní zpráva č.1a Na základě objednávky investora je zpracována projektová dokumentace, která řeší odstranění stavby č.p. 52 v Rudníku, st.p.č. 235, k.ú. Rudník. Stavba bude odstraněna včetně konstrukcí pod úrovní terénu, včetně přístupové lávky na straně severozápadní. A a ) identifikace a základní charakteristika odstraňované stavby, Identifikační údaje : Investor - vlastník : Obec Rudník, IČO , Rudník 51 Zastoupená starostou : Ing. Aleš Maloch Projektant : Ing. D a g m a r T r ý z n o v á, aut. ing. Projektová činnost ve výstavbě, IČO , Registr.č. ČKAIT : , Autorizace v oboru pozemní stavby, Do Žlábku č.p. 1313, Jilemnice, Identifikace stavby : Charakter a účel stavby: dle KN objekt k bydlení, původně užíván jako kulturní dům, tělocvična. budova s číslem popisným, v součastné době neužívaný. Druh pozemku : zastavěná plocha a nádvoří, st.p.č. 235, dle KN výměra 773 m 2 Místo stavby: Rudník, k.ú. Rudník st.p.č. 235, Ochrana : nejsou evidovány žádné způsoby ochrany, Základní charakteristika stavby : Zastavěná plocha: 641 m 2 Obestavěný prostor celkem: m 3 Počet bytových jednotek / max.možný počet trvale bydlících osob: 0 / 0 Počet podlaží : 3.NP - přízemí, 1 patro, půda + částečné 1PP Zdůvodnění demolice: Stavba č.p52, st.p.č. 235, k.ú. Rudník původně sloužila občanům obce jako centrum společenského vyžití - kulturní dům s restauračním zařízením. Původní vlastník stavby neplnil povinnosti stavebního zákona, a to udržovat stavbu po celou dobu její existence v dobrém stavu, tak aby nedocházelo ke znehodnocení stavby a co nejvíce se prodloužila její uživatelnost. Stavba před lety vyhořela a zůstala opuštěná bez dalších oprav. Stavba je postupně pohlcována vegetací. Novým vlastníkem se stala obec, převzala povinnosti dle stavebního zákona. Vzhledem k havarijnímu stavu stavby je nutné celkové odstranění stavby. O případné celkové rekonstrukci se nedá uvažovat, neboť finanční náklady na záchranu stavby jsou neúměrné a objekt s podobným využitím obec nepotřebuje.

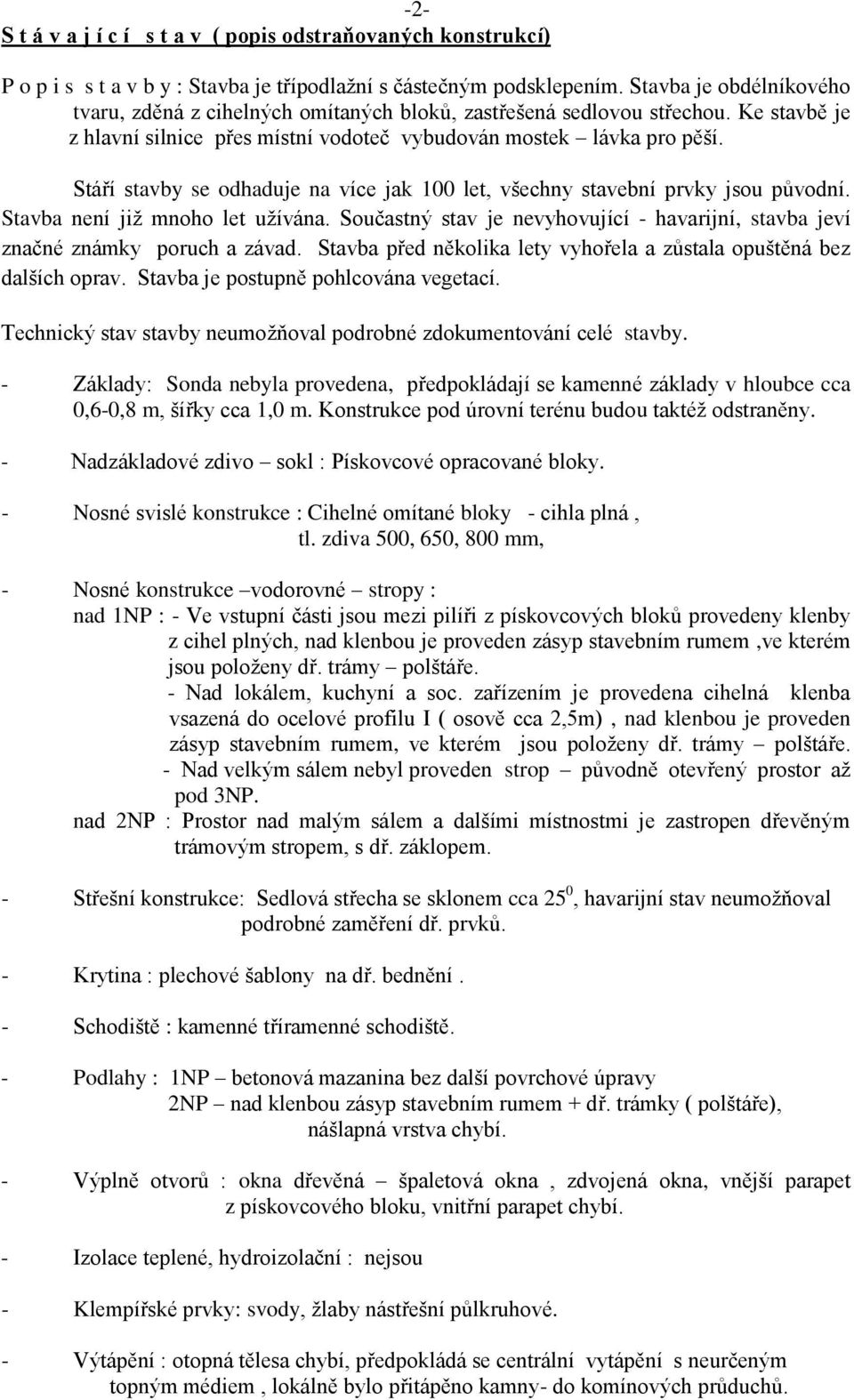

4 -2- S t á v a j í c í s t a v ( popis odstraňovaných konstrukcí) P o p i s s t a v b y : Stavba je třípodlažní s částečným podsklepením. Stavba je obdélníkového tvaru, zděná z cihelných omítaných bloků, zastřešená sedlovou střechou. Ke stavbě je z hlavní silnice přes místní vodoteč vybudován mostek lávka pro pěší. Stáří stavby se odhaduje na více jak 100 let, všechny stavební prvky jsou původní. Stavba není již mnoho let užívána. Součastný stav je nevyhovující - havarijní, stavba jeví značné známky poruch a závad. Stavba před několika lety vyhořela a zůstala opuštěná bez dalších oprav. Stavba je postupně pohlcována vegetací. Technický stav stavby neumožňoval podrobné zdokumentování celé stavby. - Základy: Sonda nebyla provedena, předpokládají se kamenné základy v hloubce cca 0,6-0,8 m, šířky cca 1,0 m. Konstrukce pod úrovní terénu budou taktéž odstraněny. - Nadzákladové zdivo sokl : Pískovcové opracované bloky. - Nosné svislé konstrukce : Cihelné omítané bloky - cihla plná, tl. zdiva 500, 650, 800 mm, - Nosné konstrukce vodorovné stropy : nad 1NP : - Ve vstupní části jsou mezi pilíři z pískovcových bloků provedeny klenby z cihel plných, nad klenbou je proveden zásyp stavebním rumem,ve kterém jsou položeny dř. trámy polštáře. - Nad lokálem, kuchyní a soc. zařízením je provedena cihelná klenba vsazená do ocelové profilu I ( osově cca 2,5m), nad klenbou je proveden zásyp stavebním rumem, ve kterém jsou položeny dř. trámy polštáře. - Nad velkým sálem nebyl proveden strop původně otevřený prostor až pod 3NP. nad 2NP : Prostor nad malým sálem a dalšími místnostmi je zastropen dřevěným trámovým stropem, s dř. záklopem. - Střešní konstrukce: Sedlová střecha se sklonem cca 25 0, havarijní stav neumožňoval podrobné zaměření dř. prvků. - Krytina : plechové šablony na dř. bednění. - Schodiště : kamenné tříramenné schodiště. - Podlahy : 1NP betonová mazanina bez další povrchové úpravy 2NP nad klenbou zásyp stavebním rumem + dř. trámky ( polštáře), nášlapná vrstva chybí. - Výplně otvorů : okna dřevěná špaletová okna, zdvojená okna, vnější parapet z pískovcového bloku, vnitřní parapet chybí. - Izolace teplené, hydroizolační : nejsou - Klempířské prvky: svody, žlaby nástřešní půlkruhové. - Výtápění : otopná tělesa chybí, předpokládá se centrální vytápění s neurčeným topným médiem, lokálně bylo přitápěno kamny- do komínových průduchů.

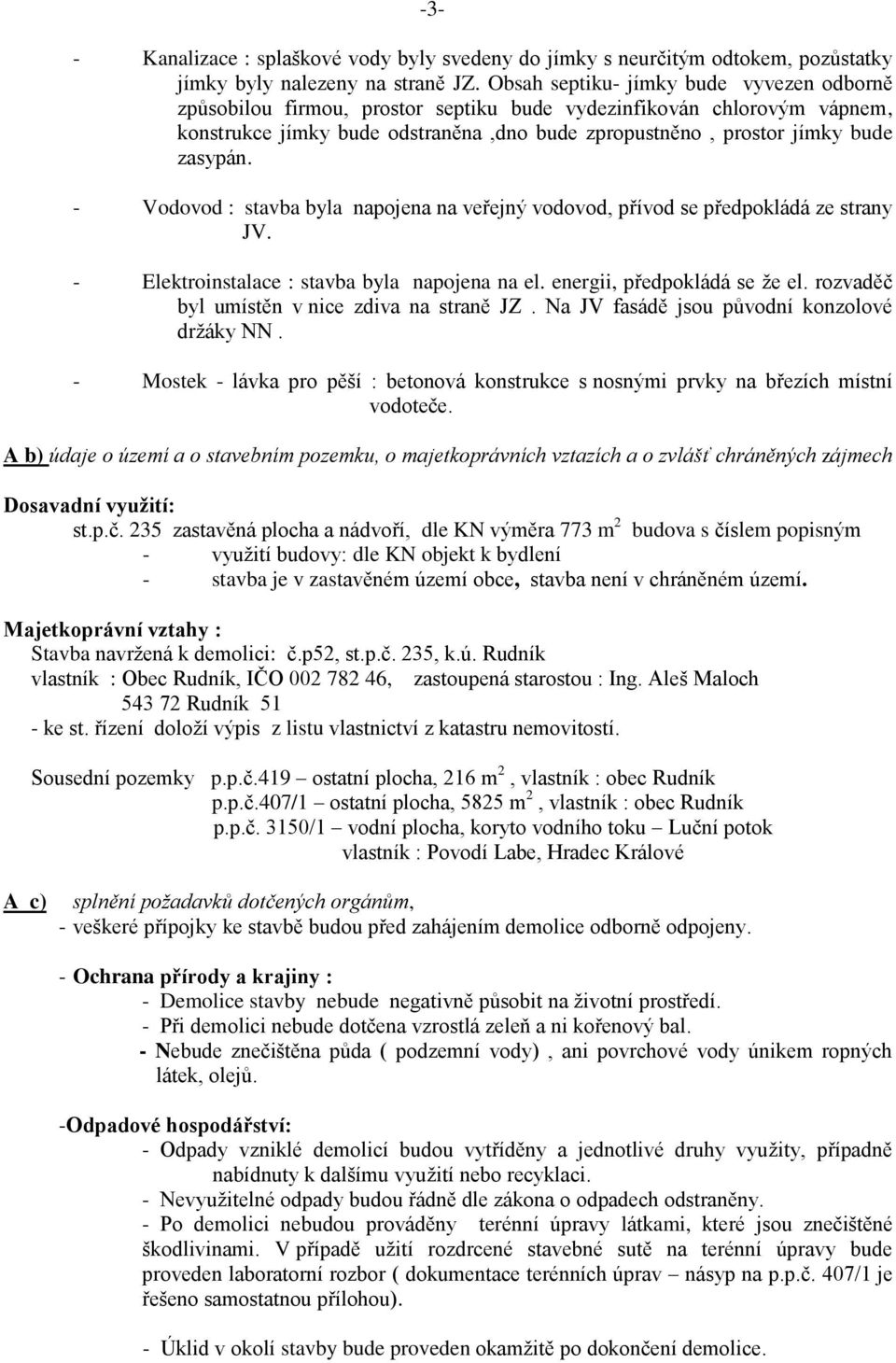

5 -3- - Kanalizace : splaškové vody byly svedeny do jímky s neurčitým odtokem, pozůstatky jímky byly nalezeny na straně JZ. Obsah septiku- jímky bude vyvezen odborně způsobilou firmou, prostor septiku bude vydezinfikován chlorovým vápnem, konstrukce jímky bude odstraněna,dno bude zpropustněno, prostor jímky bude zasypán. - Vodovod : stavba byla napojena na veřejný vodovod, přívod se předpokládá ze strany JV. - Elektroinstalace : stavba byla napojena na el. energii, předpokládá se že el. rozvaděč byl umístěn v nice zdiva na straně JZ. Na JV fasádě jsou původní konzolové držáky NN. - Mostek - lávka pro pěší : betonová konstrukce s nosnými prvky na březích místní vodoteče. A b) údaje o území a o stavebním pozemku, o majetkoprávních vztazích a o zvlášť chráněných zájmech Dosavadní využití: st.p.č. 235 zastavěná plocha a nádvoří, dle KN výměra 773 m 2 budova s číslem popisným - využití budovy: dle KN objekt k bydlení - stavba je v zastavěném území obce, stavba není v chráněném území. Majetkoprávní vztahy : Stavba navržená k demolici: č.p52, st.p.č. 235, k.ú. Rudník vlastník : Obec Rudník, IČO , zastoupená starostou : Ing. Aleš Maloch Rudník 51 - ke st. řízení doloží výpis z listu vlastnictví z katastru nemovitostí. Sousední pozemky p.p.č.419 ostatní plocha, 216 m 2, vlastník : obec Rudník p.p.č.407/1 ostatní plocha, 5825 m 2, vlastník : obec Rudník p.p.č. 3150/1 vodní plocha, koryto vodního toku Luční potok vlastník : Povodí Labe, Hradec Králové A c) splnění požadavků dotčených orgánům, - veškeré přípojky ke stavbě budou před zahájením demolice odborně odpojeny. - Ochrana přírody a krajiny : - Demolice stavby nebude negativně působit na životní prostředí. - Při demolici nebude dotčena vzrostlá zeleň a ni kořenový bal. - Nebude znečištěna půda ( podzemní vody), ani povrchové vody únikem ropných látek, olejů. -Odpadové hospodářství: - Odpady vzniklé demolicí budou vytříděny a jednotlivé druhy využity, případně nabídnuty k dalšímu využití nebo recyklaci. - Nevyužitelné odpady budou řádně dle zákona o odpadech odstraněny. - Po demolici nebudou prováděny terénní úpravy látkami, které jsou znečištěné škodlivinami. V případě užití rozdrcené stavebné sutě na terénní úpravy bude proveden laboratorní rozbor ( dokumentace terénních úprav násyp na p.p.č. 407/1 je řešeno samostatnou přílohou). - Úklid v okolí stavby bude proveden okamžitě po dokončení demolice.

6 -4- -Ochrana ovzduší: - Během výstavby bude prováděno čištění vozovky na dopravní trase. - Při stavební činnosti budou použity prostředky ke snižování emisí prachu ze staveniště, zkrápěním. A d) termín zahájení,doba trvání bouracích prací, - Demolice bude provedena po zajištění finančních prostředků. - Mezi zahájením a dokončením demolice nebudou časové prodlevy. Předpokládaná doba bouracích prací by neměla přesáhnout 1 měsíc. A e) vliv na okolí stavby, - Pozemek, místo demolice, bude ohraničen výstražnou páskou se zákazem vstupu cizích osob. - Veškeré práce budou prováděny na vlastním pozemku, při demolici nedojde k pádu matriálu na cizí pozemek. - Během stavební činnosti bude prováděno čištění vozovky na dopravní trase. - Při stavební činnosti budou použity prostředky ke snižování emisí prachu ze staveniště, zkrápěním. - Žádná ze sousedních staveb nebude demolicí dotčena. Vypracovala : Ing. Dagmar Trýznová V Jilemnici 9/2012

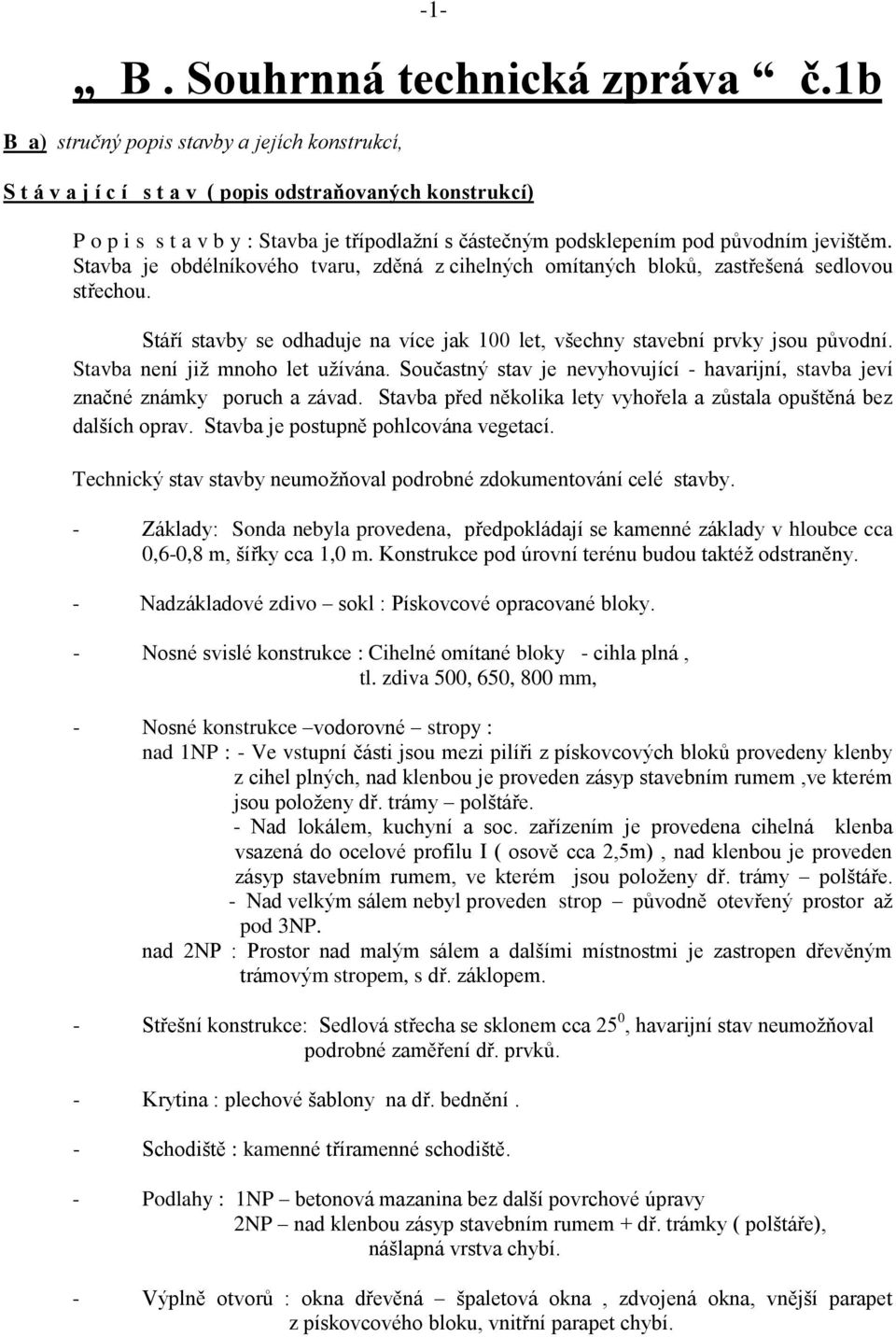

7 -1- B. Souhrnná technická zpráva č.1b B a) stručný popis stavby a jejích konstrukcí, S t á v a j í c í s t a v ( popis odstraňovaných konstrukcí) P o p i s s t a v b y : Stavba je třípodlažní s částečným podsklepením pod původním jevištěm. Stavba je obdélníkového tvaru, zděná z cihelných omítaných bloků, zastřešená sedlovou střechou. Stáří stavby se odhaduje na více jak 100 let, všechny stavební prvky jsou původní. Stavba není již mnoho let užívána. Součastný stav je nevyhovující - havarijní, stavba jeví značné známky poruch a závad. Stavba před několika lety vyhořela a zůstala opuštěná bez dalších oprav. Stavba je postupně pohlcována vegetací. Technický stav stavby neumožňoval podrobné zdokumentování celé stavby. - Základy: Sonda nebyla provedena, předpokládají se kamenné základy v hloubce cca 0,6-0,8 m, šířky cca 1,0 m. Konstrukce pod úrovní terénu budou taktéž odstraněny. - Nadzákladové zdivo sokl : Pískovcové opracované bloky. - Nosné svislé konstrukce : Cihelné omítané bloky - cihla plná, tl. zdiva 500, 650, 800 mm, - Nosné konstrukce vodorovné stropy : nad 1NP : - Ve vstupní části jsou mezi pilíři z pískovcových bloků provedeny klenby z cihel plných, nad klenbou je proveden zásyp stavebním rumem,ve kterém jsou položeny dř. trámy polštáře. - Nad lokálem, kuchyní a soc. zařízením je provedena cihelná klenba vsazená do ocelové profilu I ( osově cca 2,5m), nad klenbou je proveden zásyp stavebním rumem, ve kterém jsou položeny dř. trámy polštáře. - Nad velkým sálem nebyl proveden strop původně otevřený prostor až pod 3NP. nad 2NP : Prostor nad malým sálem a dalšími místnostmi je zastropen dřevěným trámovým stropem, s dř. záklopem. - Střešní konstrukce: Sedlová střecha se sklonem cca 25 0, havarijní stav neumožňoval podrobné zaměření dř. prvků. - Krytina : plechové šablony na dř. bednění. - Schodiště : kamenné tříramenné schodiště. - Podlahy : 1NP betonová mazanina bez další povrchové úpravy 2NP nad klenbou zásyp stavebním rumem + dř. trámky ( polštáře), nášlapná vrstva chybí. - Výplně otvorů : okna dřevěná špaletová okna, zdvojená okna, vnější parapet z pískovcového bloku, vnitřní parapet chybí.

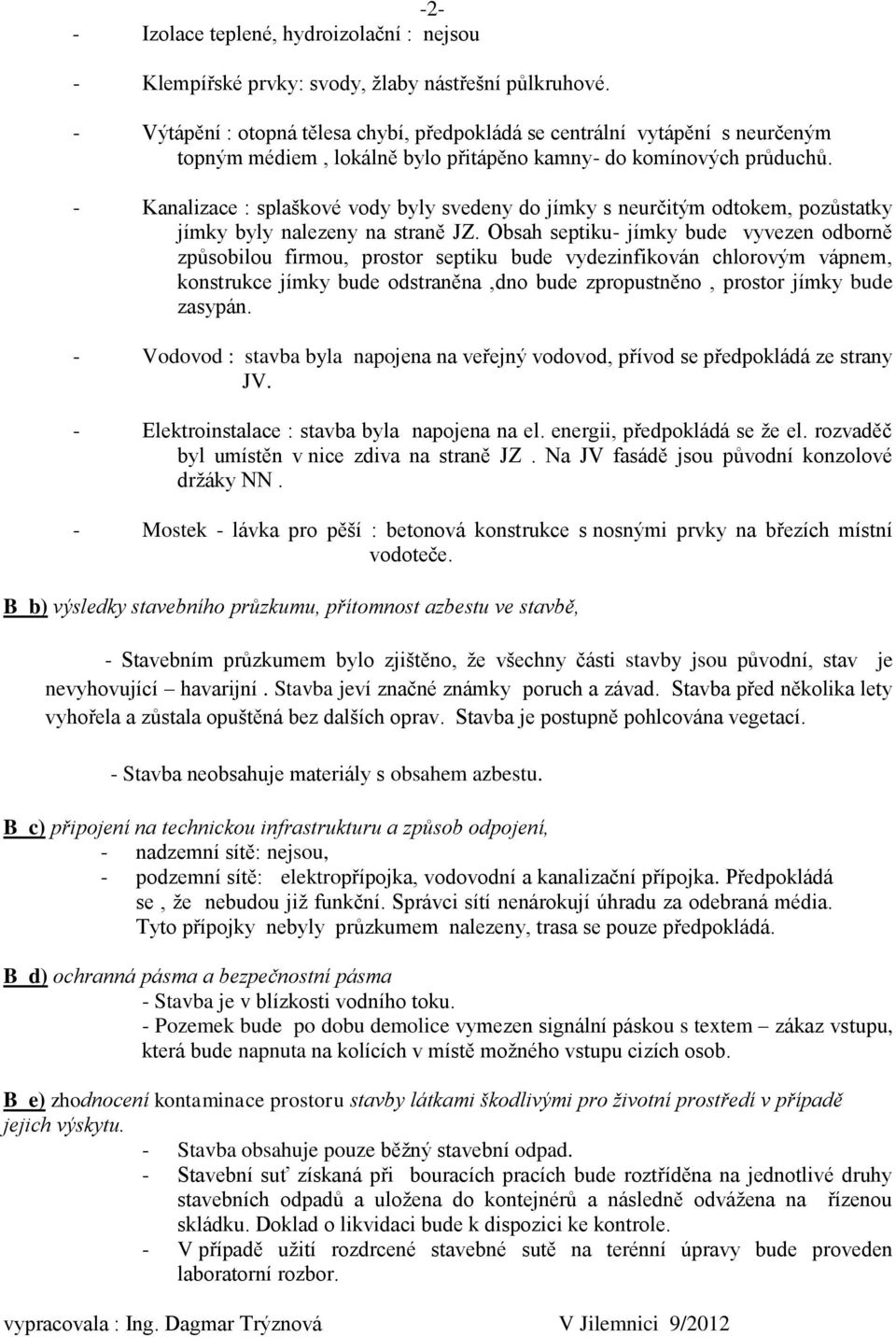

8 -2- - Izolace teplené, hydroizolační : nejsou - Klempířské prvky: svody, žlaby nástřešní půlkruhové. - Výtápění : otopná tělesa chybí, předpokládá se centrální vytápění s neurčeným topným médiem, lokálně bylo přitápěno kamny- do komínových průduchů. - Kanalizace : splaškové vody byly svedeny do jímky s neurčitým odtokem, pozůstatky jímky byly nalezeny na straně JZ. Obsah septiku- jímky bude vyvezen odborně způsobilou firmou, prostor septiku bude vydezinfikován chlorovým vápnem, konstrukce jímky bude odstraněna,dno bude zpropustněno, prostor jímky bude zasypán. - Vodovod : stavba byla napojena na veřejný vodovod, přívod se předpokládá ze strany JV. - Elektroinstalace : stavba byla napojena na el. energii, předpokládá se že el. rozvaděč byl umístěn v nice zdiva na straně JZ. Na JV fasádě jsou původní konzolové držáky NN. - Mostek - lávka pro pěší : betonová konstrukce s nosnými prvky na březích místní vodoteče. B b) výsledky stavebního průzkumu, přítomnost azbestu ve stavbě, - Stavebním průzkumem bylo zjištěno, že všechny části stavby jsou původní, stav je nevyhovující havarijní. Stavba jeví značné známky poruch a závad. Stavba před několika lety vyhořela a zůstala opuštěná bez dalších oprav. Stavba je postupně pohlcována vegetací. - Stavba neobsahuje materiály s obsahem azbestu. B c) připojení na technickou infrastrukturu a způsob odpojení, - nadzemní sítě: nejsou, - podzemní sítě: elektropřípojka, vodovodní a kanalizační přípojka. Předpokládá se, že nebudou již funkční. Správci sítí nenárokují úhradu za odebraná média. Tyto přípojky nebyly průzkumem nalezeny, trasa se pouze předpokládá. B d) ochranná pásma a bezpečnostní pásma - Stavba je v blízkosti vodního toku. - Pozemek bude po dobu demolice vymezen signální páskou s textem zákaz vstupu, která bude napnuta na kolících v místě možného vstupu cizích osob. B e) zhodnocení kontaminace prostoru stavby látkami škodlivými pro životní prostředí v případě jejich výskytu. - Stavba obsahuje pouze běžný stavební odpad. - Stavební suť získaná při bouracích pracích bude roztříděna na jednotlivé druhy stavebních odpadů a uložena do kontejnérů a následně odvážena na řízenou skládku. Doklad o likvidaci bude k dispozici ke kontrole. - V případě užití rozdrcené stavebné sutě na terénní úpravy bude proveden laboratorní rozbor. vypracovala : Ing. Dagmar Trýznová V Jilemnici 9/2012

9 -1- E. Zásady organizace bouracích prací č.1c E. 1 T e c h n i c k á z p r á v a E 1a) stav stavby při předání stavebnímu podnikateli, který bude provádět bourací práce, - Ve smyslu 128 stavebního zákona 183/2006 Sb. odstraňování staveb je nutno záměr demolice ohlašovat stavebnímu úřadu, který rozhodne o dalším postupu. Vlastník stavby odpovídá za to, že stavba bude odborně odstraněna stavebním podnikatelem. Každý, kdo provádí práce spojené se vznikem stavebních a demoličních odpadů, se stává původcem odpadů. Předáním odpadů firmě, která zajistí demolici, stává se původcem odpadů tato firma (na základě smlouvy o provedení prací). Vlastník stavby předá stavebnímu podnikateli, renomované firmě, který bude provádět demolici, stavební povolení ohlášení, vydané stavebním úřadem. - konstrukce stavby jsou popsány v bodu Ba), - přípojky budou odborně odpojeny, - stavba bude vyklizena, prvky, které je možno demontovat budou odstraněny, - pozemek bude ohraničen výstražnou páskou se zákazem vstupu cizích osob, E 1b) obvod a úpravy staveniště, příjezdy a přístupy na staveniště. - Pro demolici nejsou nutné spec. úpravy staveniště, staveniště bude na vlastním pozemku, a to jen v okolí stavby, tj. na st.p.č. 235 a p.p.č.407/1 k.ú. Rudník. - Pozemek stavba je ze severozápadní strany přilehlá k místní vodoteči Luční potok p.p.č. 3150/1. Ke stavbě je z místní komunikace silnice p.p.č. 3013/2 zřízen mostek pro pěší přes tuto vodoteč. Západní roh stavby je cca 3,5 m od vodní plochy, střed SZ stěny stavby je cca 7,2 m od vodní plochy. - Přístup stavební technikou ke stavbě je možný pouze přes p.p.č. 407/1, 414/1, 3261, 3260 ( ve vlastnictví obce), a to: - mezi oploceným antukovým hřištěm a obecním úřadem = průjezd cca 6,5 m, - přes mostek nad vodotečí na komunikaci p.p.č. 426/3 = mostek má omezenou nosnost 8t. Před realizací demolice bude stavební firma seznámena s možným přístupem. E 1c) významné nadzemní a podzemní sítě technické infrastruktury a jejich odpojovací body, - nadzemní sítě: nejsou, - podzemní sítě: elektropřípojka, vodovodní a kanalizační přípojka. Předpokládá se, že nebudou již funkční. Správci sítí nenárokují úhradu za odebraná média. Tyto přípojky nebyly průzkumem nalezeny, trasa se pouze předpokládá. E 1d) opatření z hlediska bezpečnosti a ochrany zdraví osob, - Demolice bude započata : - po vydání příslušných oprávnění, - po odpojení přípojek, - po vymezení ohraničeného prostoru, proti vstupu nepovolených osob, Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce, vyhláška o bezpečnosti práce a technických zařízení při stavebních pracích, nařízení vlády o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky, a dalších předpisů týkajících se bezpečnosti práce. Bude dodrženo nař.vlády, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci.

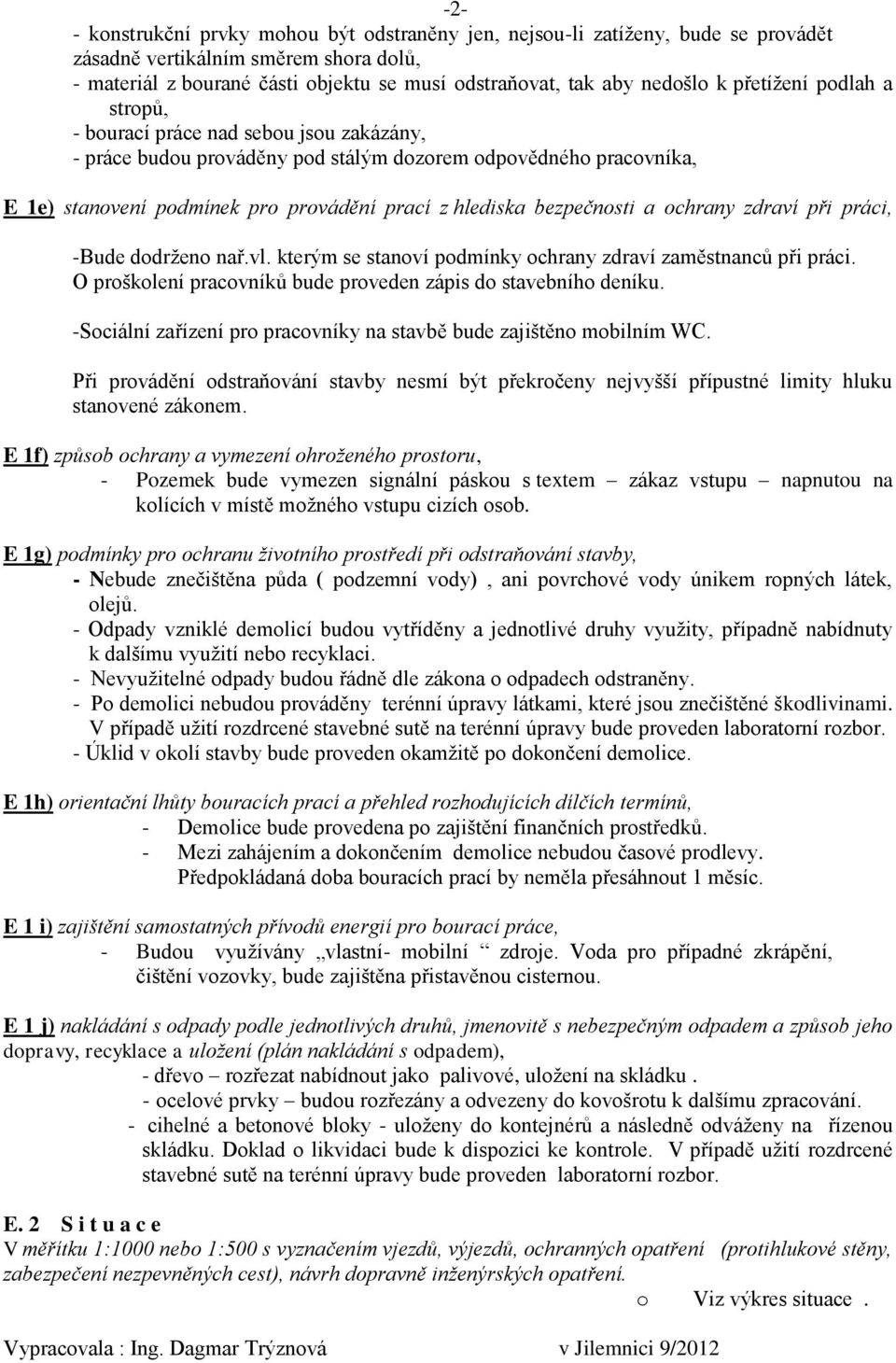

10 -2- - konstrukční prvky mohou být odstraněny jen, nejsou-li zatíženy, bude se provádět zásadně vertikálním směrem shora dolů, - materiál z bourané části objektu se musí odstraňovat, tak aby nedošlo k přetížení podlah a stropů, - bourací práce nad sebou jsou zakázány, - práce budou prováděny pod stálým dozorem odpovědného pracovníka, E 1e) stanovení podmínek pro provádění prací z hlediska bezpečnosti a ochrany zdraví při práci, -Bude dodrženo nař.vl. kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci. O proškolení pracovníků bude proveden zápis do stavebního deníku. -Sociální zařízení pro pracovníky na stavbě bude zajištěno mobilním WC. Při provádění odstraňování stavby nesmí být překročeny nejvyšší přípustné limity hluku stanovené zákonem. E 1f) způsob ochrany a vymezení ohroženého prostoru, - Pozemek bude vymezen signální páskou s textem zákaz vstupu napnutou na kolících v místě možného vstupu cizích osob. E 1g) podmínky pro ochranu životního prostředí při odstraňování stavby, - Nebude znečištěna půda ( podzemní vody), ani povrchové vody únikem ropných látek, olejů. - Odpady vzniklé demolicí budou vytříděny a jednotlivé druhy využity, případně nabídnuty k dalšímu využití nebo recyklaci. - Nevyužitelné odpady budou řádně dle zákona o odpadech odstraněny. - Po demolici nebudou prováděny terénní úpravy látkami, které jsou znečištěné škodlivinami. V případě užití rozdrcené stavebné sutě na terénní úpravy bude proveden laboratorní rozbor. - Úklid v okolí stavby bude proveden okamžitě po dokončení demolice. E 1h) orientační lhůty bouracích prací a přehled rozhodujících dílčích termínů, - Demolice bude provedena po zajištění finančních prostředků. - Mezi zahájením a dokončením demolice nebudou časové prodlevy. Předpokládaná doba bouracích prací by neměla přesáhnout 1 měsíc. E 1 i) zajištění samostatných přívodů energií pro bourací práce, - Budou využívány vlastní- mobilní zdroje. Voda pro případné zkrápění, čištění vozovky, bude zajištěna přistavěnou cisternou. E 1 j) nakládání s odpady podle jednotlivých druhů, jmenovitě s nebezpečným odpadem a způsob jeho dopravy, recyklace a uložení (plán nakládání s odpadem), - dřevo rozřezat nabídnout jako palivové, uložení na skládku. - ocelové prvky budou rozřezány a odvezeny do kovošrotu k dalšímu zpracování. - cihelné a betonové bloky - uloženy do kontejnérů a následně odváženy na řízenou skládku. Doklad o likvidaci bude k dispozici ke kontrole. V případě užití rozdrcené stavebné sutě na terénní úpravy bude proveden laboratorní rozbor. E. 2 S i t u a c e V měřítku 1:1000 nebo 1:500 s vyznačením vjezdů, výjezdů, ochranných opatření (protihlukové stěny, zabezpečení nezpevněných cest), návrh dopravně inženýrských opatření. o Viz výkres situace. Vypracovala : Ing. Dagmar Trýznová v Jilemnici 9/2012

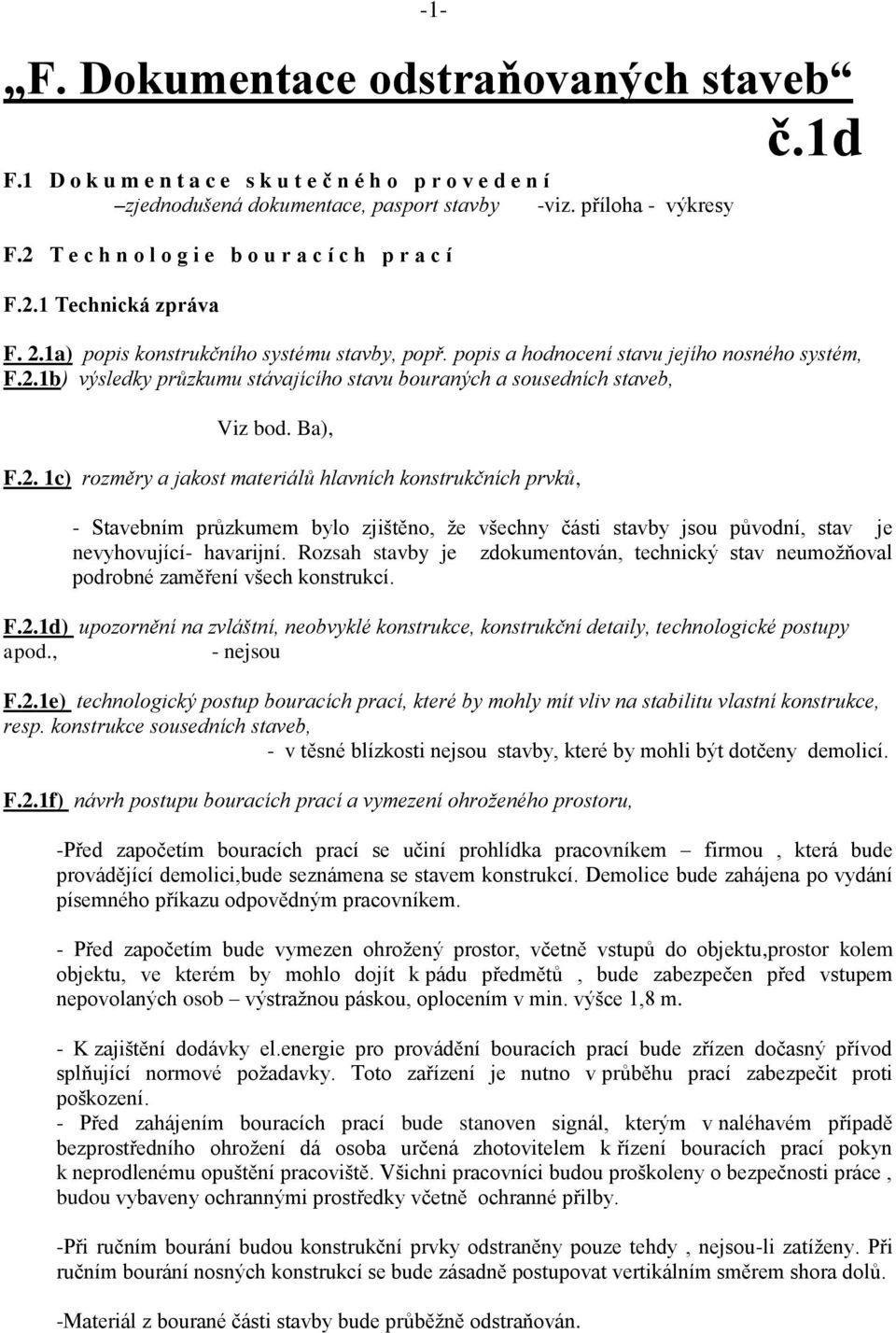

11 -1- F. Dokumentace odstraňovaných staveb č.1d F.1 D o k u m e n t a c e s k u t e č n é h o p r o v e d e n í zjednodušená dokumentace, pasport stavby -viz. příloha - výkresy F.2 T e c h n o l o g i e b o u r a c í c h p r a c í F.2.1 Technická zpráva F. 2.1a) popis konstrukčního systému stavby, popř. popis a hodnocení stavu jejího nosného systém, F.2.1b) výsledky průzkumu stávajícího stavu bouraných a sousedních staveb, Viz bod. Ba), F.2. 1c) rozměry a jakost materiálů hlavních konstrukčních prvků, - Stavebním průzkumem bylo zjištěno, že všechny části stavby jsou původní, stav je nevyhovující- havarijní. Rozsah stavby je zdokumentován, technický stav neumožňoval podrobné zaměření všech konstrukcí. F.2.1d) upozornění na zvláštní, neobvyklé konstrukce, konstrukční detaily, technologické postupy apod., - nejsou F.2.1e) technologický postup bouracích prací, které by mohly mít vliv na stabilitu vlastní konstrukce, resp. konstrukce sousedních staveb, - v těsné blízkosti nejsou stavby, které by mohli být dotčeny demolicí. F.2.1f) návrh postupu bouracích prací a vymezení ohroženého prostoru, -Před započetím bouracích prací se učiní prohlídka pracovníkem firmou, která bude provádějící demolici,bude seznámena se stavem konstrukcí. Demolice bude zahájena po vydání písemného příkazu odpovědným pracovníkem. - Před započetím bude vymezen ohrožený prostor, včetně vstupů do objektu,prostor kolem objektu, ve kterém by mohlo dojít k pádu předmětů, bude zabezpečen před vstupem nepovolaných osob výstražnou páskou, oplocením v min. výšce 1,8 m. - K zajištění dodávky el.energie pro provádění bouracích prací bude zřízen dočasný přívod splňující normové požadavky. Toto zařízení je nutno v průběhu prací zabezpečit proti poškození. - Před zahájením bouracích prací bude stanoven signál, kterým v naléhavém případě bezprostředního ohrožení dá osoba určená zhotovitelem k řízení bouracích prací pokyn k neprodlenému opuštění pracoviště. Všichni pracovníci budou proškoleny o bezpečnosti práce, budou vybaveny ochrannými prostředky včetně ochranné přilby. -Při ručním bourání budou konstrukční prvky odstraněny pouze tehdy, nejsou-li zatíženy. Při ručním bourání nosných konstrukcí se bude zásadně postupovat vertikálním směrem shora dolů. -Materiál z bourané části stavby bude průběžně odstraňován.

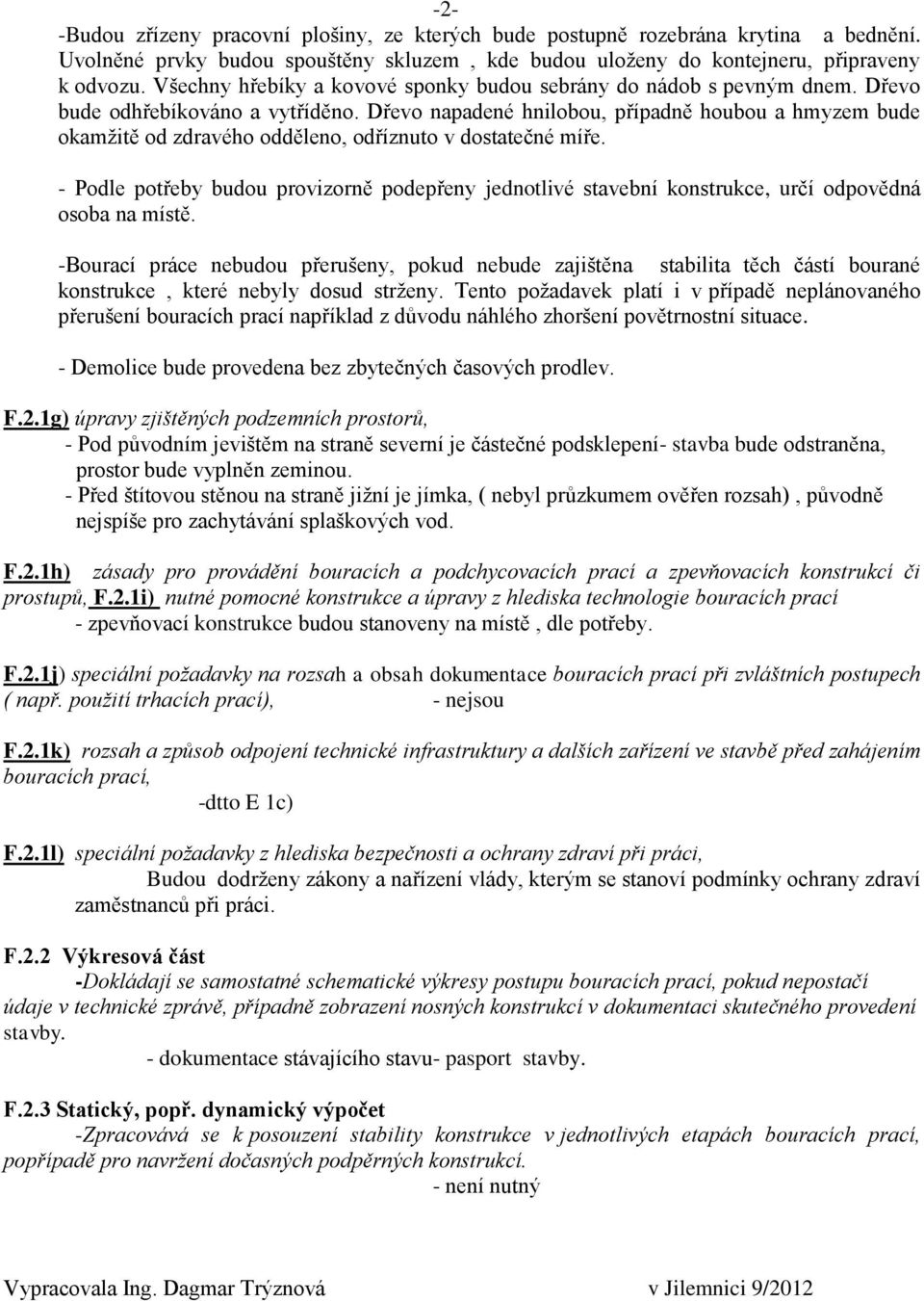

12 -2- -Budou zřízeny pracovní plošiny, ze kterých bude postupně rozebrána krytina a bednění. Uvolněné prvky budou spouštěny skluzem, kde budou uloženy do kontejneru, připraveny k odvozu. Všechny hřebíky a kovové sponky budou sebrány do nádob s pevným dnem. Dřevo bude odhřebíkováno a vytříděno. Dřevo napadené hnilobou, případně houbou a hmyzem bude okamžitě od zdravého odděleno, odříznuto v dostatečné míře. - Podle potřeby budou provizorně podepřeny jednotlivé stavební konstrukce, určí odpovědná osoba na místě. -Bourací práce nebudou přerušeny, pokud nebude zajištěna stabilita těch částí bourané konstrukce, které nebyly dosud strženy. Tento požadavek platí i v případě neplánovaného přerušení bouracích prací například z důvodu náhlého zhoršení povětrnostní situace. - Demolice bude provedena bez zbytečných časových prodlev. F.2.1g) úpravy zjištěných podzemních prostorů, - Pod původním jevištěm na straně severní je částečné podsklepení- stavba bude odstraněna, prostor bude vyplněn zeminou. - Před štítovou stěnou na straně jižní je jímka, ( nebyl průzkumem ověřen rozsah), původně nejspíše pro zachytávání splaškových vod. F.2.1h) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů, F.2.1i) nutné pomocné konstrukce a úpravy z hlediska technologie bouracích prací - zpevňovací konstrukce budou stanoveny na místě, dle potřeby. F.2.1j) speciální požadavky na rozsah a obsah dokumentace bouracích prací při zvláštních postupech ( např. použití trhacích prací), - nejsou F.2.1k) rozsah a způsob odpojení technické infrastruktury a dalších zařízení ve stavbě před zahájením bouracích prací, -dtto E 1c) F.2.1l) speciální požadavky z hlediska bezpečnosti a ochrany zdraví při práci, Budou dodrženy zákony a nařízení vlády, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci. F.2.2 Výkresová část -Dokládají se samostatné schematické výkresy postupu bouracích prací, pokud nepostačí údaje v technické zprávě, případně zobrazení nosných konstrukcí v dokumentaci skutečného provedení stavby. - dokumentace stávajícího stavu- pasport stavby. F.2.3 Statický, popř. dynamický výpočet -Zpracovává se k posouzení stability konstrukce v jednotlivých etapách bouracích prací, popřípadě pro navržení dočasných podpěrných konstrukcí. - není nutný Vypracovala Ing. Dagmar Trýznová v Jilemnici 9/2012

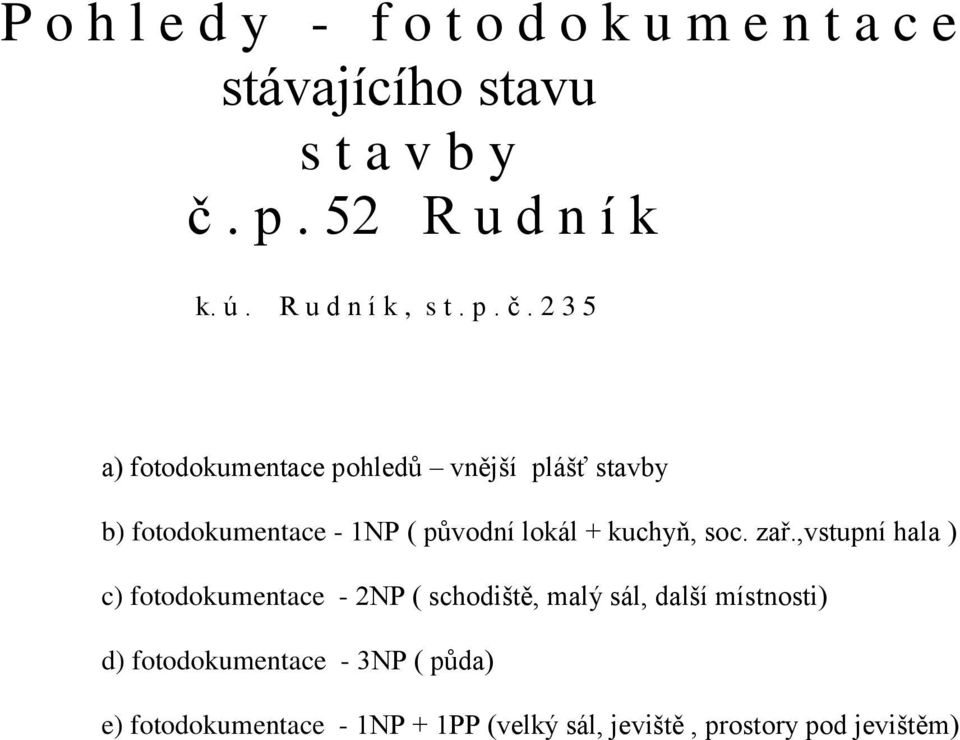

13 P o h l e d y - f o t o d o k u m e n t a c e stávajícího stavu s t a v b y č. p. 52 R u d n í k k. ú. R u d n í k, s t. p. č a) fotodokumentace pohledů vnější plášť stavby b) fotodokumentace - 1NP ( původní lokál + kuchyň, soc. zař.,vstupní hala ) c) fotodokumentace - 2NP ( schodiště, malý sál, další místnosti) d) fotodokumentace - 3NP ( půda) e) fotodokumentace - 1NP + 1PP (velký sál, jeviště, prostory pod jevištěm)

14 P ř í l o h a č. 2 Odstranění stavby č.p. 52 Rudník Snímek katastrální mapy 1:1000 Snímek ortotofoto mapy 1:1000 Informace o vlastnicví p.pč. 407/1, st.p. 235 č. 2

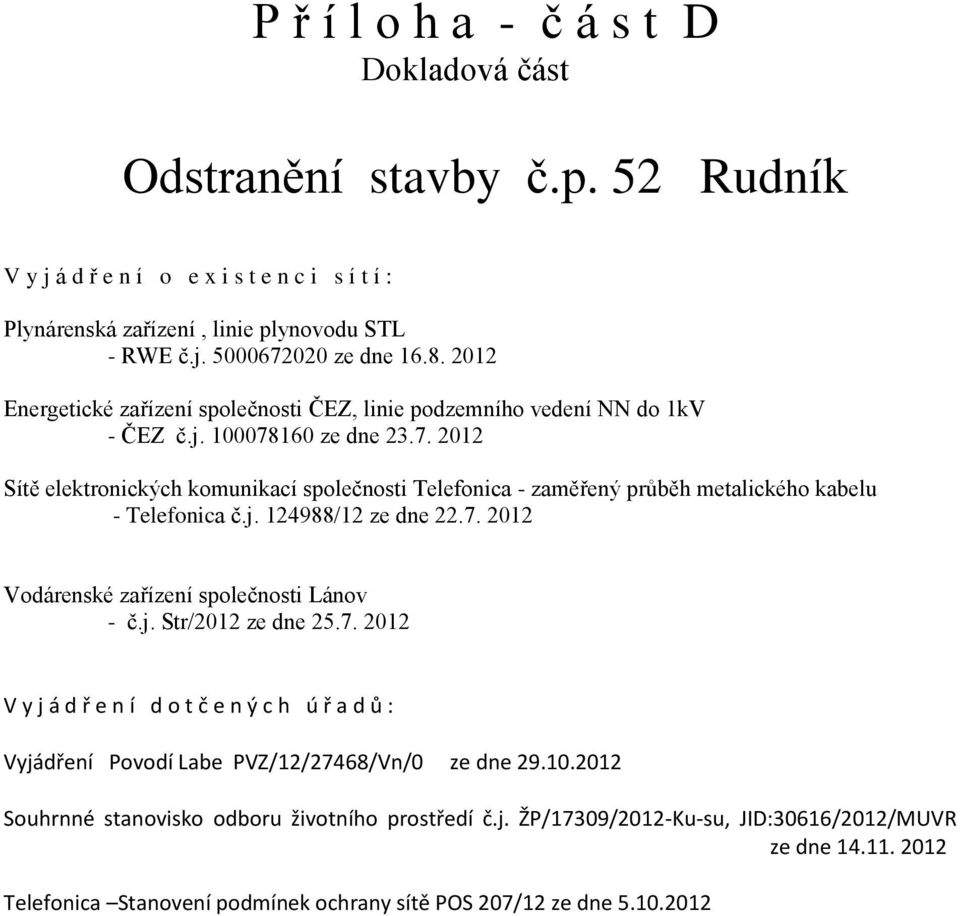

15 P ř í l o h a - č á s t D Dokladová část Odstranění stavby č.p. 52 Rudník V y j á d ř e n í o e x i s t e n c i s í t í : Plynárenská zařízení, linie plynovodu STL - RWE č.j ze dne Energetické zařízení společnosti ČEZ, linie podzemního vedení NN do 1kV - ČEZ č.j ze dne Sítě elektronických komunikací společnosti Telefonica - zaměřený průběh metalického kabelu - Telefonica č.j /12 ze dne Vodárenské zařízení společnosti Lánov - č.j. Str/2012 ze dne V y j á d ř e n í d o t č e n ý c h ú ř a d ů : Vyjádření Povodí Labe PVZ/12/27468/Vn/0 ze dne Souhrnné stanovisko odboru životního prostředí č.j. ŽP/17309/2012-Ku-su, JID:30616/2012/MUVR ze dne Telefonica Stanovení podmínek ochrany sítě POS 207/12 ze dne
