1 AUDIO A VIDEO VSTUPNÍ SYSTÉMY TECHNICKÝ KATALOG 205

2 BTICINO Specialista v audio a video vstupních systémech Bticino, spadající do skupiny Legrand, světového lídra na trhu s elektroinstalačním materiálem, představuje kompletní sortiment produktů a systémů pro různé druhy staveb. Počínaje malými rodinnými domy přes větší vily až po velké bytové komplexy. Bticino je ta správná volba a jistě uspokojí vaše potřeby.

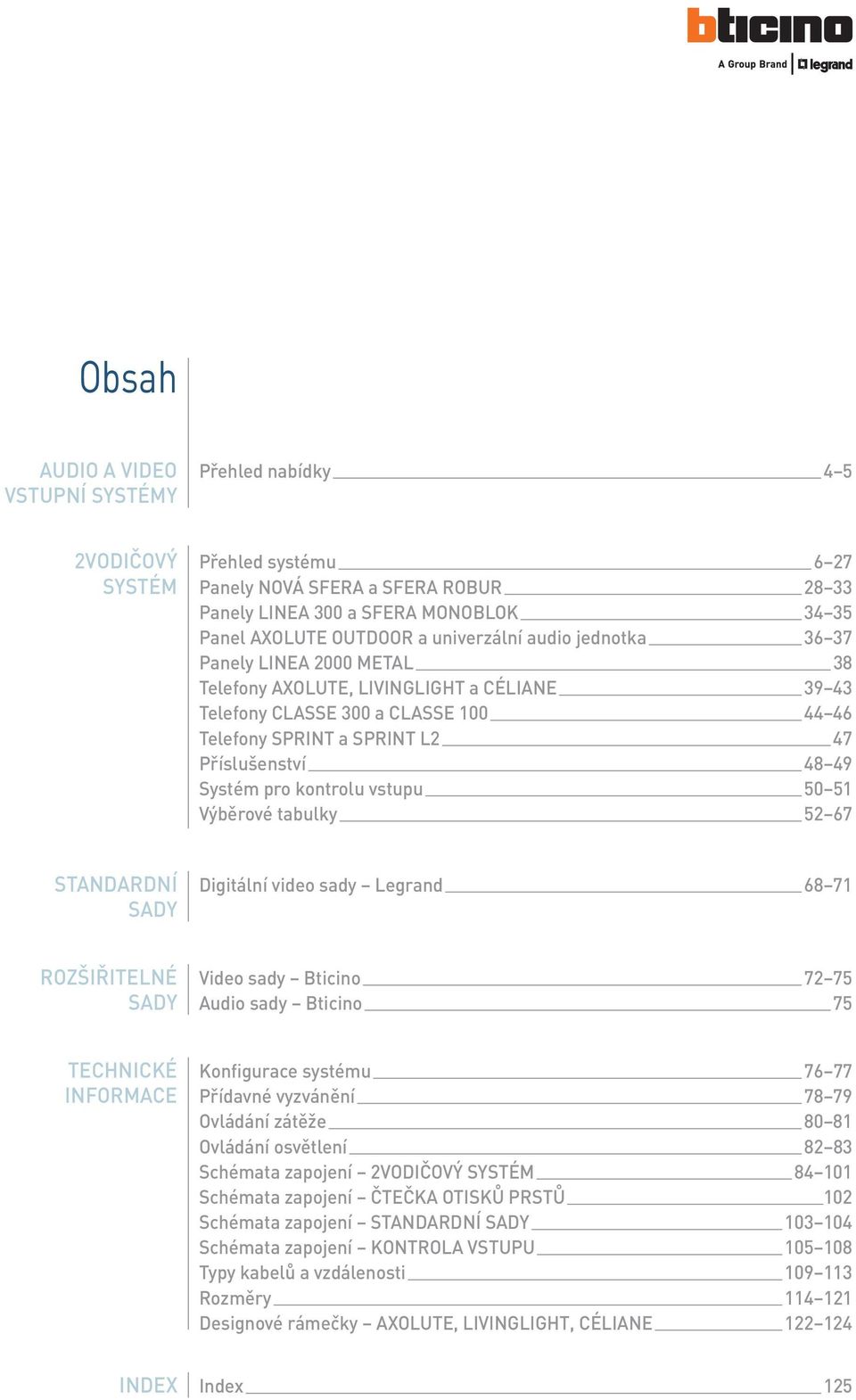

3 Obsah AUDIO A VIDEO VSTUPNÍ SYSTÉMY Přehled nabídky 4 5 2VODIČOVÝ SYSTÉM Přehled systému 6 27 Panely NOVÁ SFERA a SFERA ROBUR Panely LINEA 300 a SFERA MOBLOK Panel AXOLUTE OUTDOOR a univerzální audio jednotka Panely LINEA 2000 METAL 38 Telefony AXOLUTE, LIVINGLIGHT a CÉLIANE Telefony CLASSE 300 a CLASSE Telefony SPRINT a SPRINT L2 47 Příslušenství Systém pro kontrolu vstupu 50 5 Výběrové tabulky STANDARDNÍ SADY Digitální video sady Legrand 68 7 ROZŠIŘITELNÉ SADY Video sady Bticino Audio sady Bticino 75 TECHNICKÉ INFORMACE Konfigurace systému Přídavné vyzvánění Ovládání zátěže 80 8 Ovládání osvětlení Schémata zapojení 2VODIČOVÝ SYSTÉM 84 0 Schémata zapojení ČTEČKA OTISKŮ PRSTŮ 02 Schémata zapojení STANDARDNÍ SADY Schémata zapojení KTROLA VSTUPU Typy kabelů a vzdálenosti 09 3 Rozměry 4 2 Designové rámečky AXOLUTE, LIVINGLIGHT, CÉLIANE INDEX Index 25

4 JEDNODUCHÁ ŘEŠENÍ I PRO NÁROČNÉ APLIKACE Od rodinných domů po instalace s tisíci účastníky Bytové domy a bytové komplexy Rodinné domy vícegenerační Rodinné domy jednogenerační

5 2VODIČOVÝ SYSTÉM bytové domy a bytové komplexy 2VODIČOVÝ SYSTÉM Jedinečná technologie pro rozsáhlé instalace s jednoduchou montáží: DIGITÁLNÍ SYSTÉM S 2VODIČOVOU NEPOLARIZOVANOU SBĚRNICÍ PRO BYTOVÉ DOMY A BYTOVÉ KOMPLEXY JEDNODUCHÁ INSTALACE ŠIROKÁ NABÍDKA PANELŮ A TELEFŮ STANDARDNÍ SADY rodinné domy jednogenerační ROZŠIŘITELNÉ SADY rodinné domy vícegenerační STANDARDNÍ SADY ROZŠIŘITELNÉ SADY Uzavřené řešení pro jednoduché aplikace se základními funkcemi: Základní řešení audio a video systému, které lze rozvinout v komplexní řešení na míru: VIDEO SADY PRO 2 ÚČASTNÍKY ZÁKLADNÍ FUNKCE SADA OBSAHUJE KOMPLETNÍ SYSTÉM AUDIO/VIDEO SADY PRO RODINNÉ DOMY 2 ÚČASTNÍCI S MOŽNOSTÍ ROZŠÍŘENÍ 2VODIČOVÝ SYSTÉM VYUŽITÍ STÁVAJÍCÍ KABELÁŽE SADA OBSAHUJE KOMPLETNÍ SYSTÉM

6 2 vodičový systém pro jednoduchou instalaci Navzdory velmi jednoduché instalaci je systém velice rozsáhlý a výkonný 600 METRŮ* SYSTÉM MŮŽE OBSAHOVAT účastníků audio i video audio/video vstupních panelů pro jednotlivé byty nezávislých stoupaček video telefonů na jeden byt VSTUPNÍ PANEL VIDEO TELEF * Základní limit 200 metrů pro video instalaci lze rozšířit pomocí expanzních modulů až na 600 metrů. KABELÁŽ KFIGURACE 2 nepolarizované vodiče pro audio i video instalaci přístroje sami rozpoznají správnou polaritu sběrnice a zapojení je tak velmi jednoduché Možnost využití stávající kabeláže odpadají časově náročné a prašné sekací práce Limitovaná délka hovoru pro optimální obsazení sběrnice: volání z panelu max. min interkomové volání max. 3 min obsazení při vyzvánění max. 30 s pokud není hovor přijat 6 Jednoduché přidělení adresy přístroji vložením očíslovaných konfigurátorů, např. pro adresu 2 vložte konfigurátory s číslem 2 a Snadná aktivace dalších funkcí jako je interkom, ovládání dalších zátěží atd. se provádí opět pouhým vložením příslušného konfigurátoru

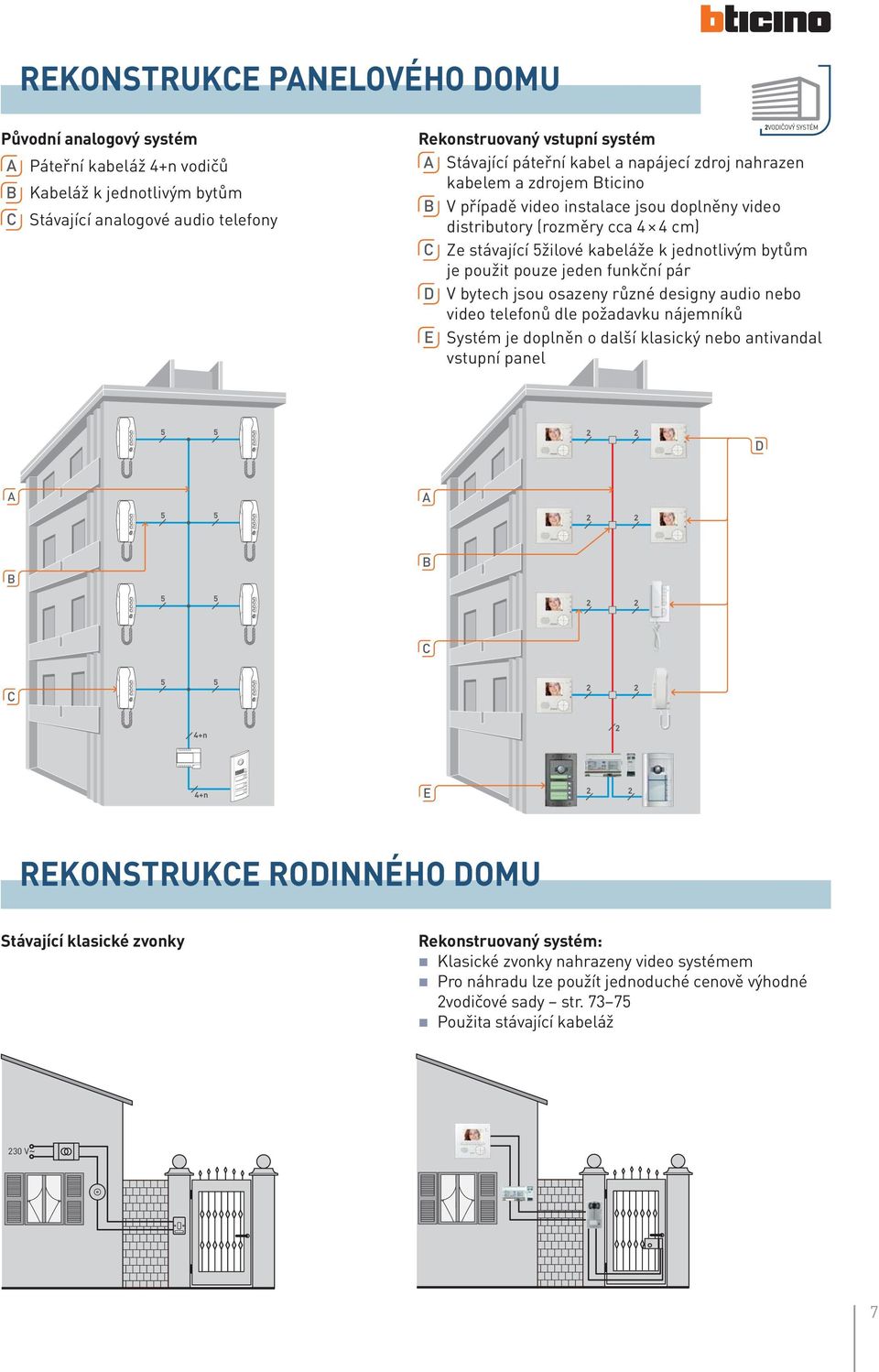

7 REKSTRUKCE PANELOVÉHO DOMU Původní analogový systém A Páteřní kabeláž 4+n vodičů B Kabeláž k jednotlivým bytům C Stávající analogové audio telefony 2VODIČOVÝ SYSTÉM Rekonstruovaný vstupní systém A Stávající páteřní kabel a napájecí zdroj nahrazen kabelem a zdrojem Bticino B V případě video instalace jsou doplněny video distributory (rozměry cca 4 4 cm) C Ze stávající 5žilové kabeláže k jednotlivým bytům je použit pouze jeden funkční pár D V bytech jsou osazeny různé designy audio nebo video telefonů dle požadavku nájemníků E Systém je doplněn o další klasický nebo antivandal vstupní panel D A 5 5 A 2 2 B 5 5 B 2 2 C C n 2 4+n E 2 2 REKSTRUKCE RODINNÉHO DOMU Stávající klasické zvonky Rekonstruovaný systém: Klasické zvonky nahrazeny video systémem Pro náhradu lze použít jednoduché cenově výhodné 2vodičové sady str Použita stávající kabeláž 230 V 7

8 2VODIČOVÝ SYSTÉM Vstupní panely přehled MODULARITA NOVÁ SFERA A SFERA ROBUR Dva designy: NOVÁ SFERA ve třech barevných odstínech a SFERA ROBUR v provedení antivandal Modulární provedení: 2 elektronických modulů s designovými kryty pro neomezené funkční kombinace NOVÁ SFERA NOVÁ SFERA NOVÁ SFERA SFERA ROBUR EXKLUZIVITA AXOLUTE OUTDOOR KOV BÍLÁ OCEL ROBUR Skleněná dotyková klávesnice Hlasová odezva probíhající akce Antivandal provedení OCEL MOSAZ ODOLNOST LINEA 300 A SFERA ROBUR Antivandal provedení LINEA 300 INOX nerezová ocel, tloušťka 4 mm SFERA ROBUR slitina ZAMAK RODINNÉ DOMY LINEA 2000 METAL SFERA ROBUR Blok video panelu 2 tlačítek Blok video panelu 32 tlačítek Ideální řešení pro rodinné domy Vysoká mechanická odolnost IK 07 0 Povrchový audio panel Povrchový video panel Zapuštěný video panel 8

9 2VODIČOVÝ SYSTÉM Audio a video telefony přehled 2VODIČOVÝ SYSTÉM AUDIO TELEFY Povrchová nebo zapuštěná montáž Klasické, designové nebo hands-free provedení SPRINT L2 SPRINT CLASSE 00 Basic hands-free CLASSE 00 Basic CLASSE 00 Standard CÉLIANE VIDEO TELEFY Barevná obrazovka Klasické, designové nebo hands-free Povrchová nebo zapuštěná montáž Standardní nebo s ovládáním moderní elektroinstalace My Home Klasický design nebo jednotný s designem vypínačů a zásuvek CLASSE 300 Standard a Memory CLASSE 00 Basic CLASSE 00 Standard LIVINGLIGHT ETÉRIS AXOLUTE AXOLUTE SWAROVSKI CÉLIANE VIDEOVRÁTNÝ Centrální kontrola vstupu 9

10 2VODIČOVÝ SYSTÉM Nová Sfera a Sfera Robur vstupní panely NOVÁ Sfera Sfera ROBUR antivandal Kryty v barvách KOV, OCEL a BÍLÁ Kryty v provedení antivandal IP 54, IK 08 IP 54, IK 0 MODERNÍ DESIGN KOV BÍLÁ RAL 906 OCEL RAL 705 ROBUR RAL

11 2VODIČOVÝ SYSTÉM Nová Sfera a Sfera Robur vstupní panely 2VODIČOVÝ SYSTÉM Panely lze vertikálně nebo horizontálně spojit do bloků. Každá instalační krabice obsahuje potřebné příslušenství pro snadné spojení více panelů do funkčních bloků. Horizontální spojení NOVÁ SFERA Vertikální spojení NOVÁ SFERA Horizontální spojení SFERA ROBUR Vertikální spojení SFERA ROBUR

12 MODULARITA A MODERNÍ FUNKCE NOVÁ SFERA Jednotlivé elektronické moduly lze mezi sebou kombinovat pro dosažení požadované funkčnosti Moduly se propojují pomocí dodávaných předkonektorovaných kabelů nebo speciálních kabelů s konektory o délce 620 mm V jedné instalaci lze díky jednotným elektronickým modulům kombinovat panely Nová Sfera i Sfera Robur ale i ostatní designy panelů SFERA ROBUR 2

13 2VODIČOVÝ SYSTÉM Zapojení vstupního panelu NOVÁ SFERA nebo SFERA ROBUR se řídí jednoduchými pravidly dle typu použité audio nebo audio/video jednotky: Základní audio jednotka K základní audio jednotce lze připojit pouze tlačítkové moduly nebo se všemi tlačítky buď v jednom nebo ve dvou sloupcích kombinace tlačítkových modulů a není možná. Tlačítkový modul nebo Modul hlasové syntézy (max. na každý panel) K audio jednotce 3500 lze přímo připojit modul denní/noční kamery nebo zvolit přímo kombinaci audio/video jednotky 35200/35300 s integrovanou kamerou. K modulům 3500, a lze také připojit modul hlasové syntézy K modulu 3500 nelze připojit současně oba moduly a Audio jednotka 3500 Audio/video jednotka nebo Denní/noční kamera (pouze s modulem 3500) Grafický displej (max. na každý panel) (max. na každý panel) Ostatní elektronické moduly musí být připojeny následujícím způsobem a v daném pořadí:. Grafický displej (pouze na panel) 2. Čtečka elektronických karet (353200) nebo numerická klávesnice (353000) 3. Tlačítkový modul /35200 (nelze kombinovat s displejem ) Numerická klávesnice Čtečka elektronických karet POZNÁMKA: Tlačítkové moduly a nelze použít současně s grafickým displejem Počet modulů pro jmenovky je omezen jen celkovou spotřebou systému vs. kapacita napájecího zdroje. Moduly numerické klávesnice , grafický displej a čtečky elektronických karet mohou být používány v rámci vstupního panelu v kombinaci s audio jednotkou (3500) nebo audio video jednotkami (35200/35300) nebo zcela samostatně (STAND ALE). V režimu STAND ALE je čtečka napájena taktéž ze sběrnice a je nutné přidat nap. zdroj pro zámek, např Pořadí modulů BTAREM58-EM a EK030 je libovolné jelikož tvoří samostatný systém s vlastní komunikací a napájením. Tlačítkový modul nebo

14 2VODIČOVÝ SYSTÉM Nová Sfera a Sfera Robur vstupní panely DOKALÉ MECHANICKÉ PROVEDENÍ ZADNÍ POHLED Těsnění lemující šasí Stříška proti stékající vodě Gumové membrány pro ochranu konektorů Elektronika zapouzdřená v plastovém krytu Předkonektorovaný propojovací kabel s gumovou membránou ČELNÍ POHLED Beznástrojové spony pro snadné sejmutí čelních krytů Tlačítka elektronických modulů chráněna membránou proti vlhkosti a prachu 4

15 2VODIČOVÝ SYSTÉM SNADNÁ VÝMĚNA JMENOVEK Není nutné demontovat panel Není nutné odpojovat kabeláž Povolit 2 šrouby rámečku Bez použití nástrojů sejmout kryty modulů a umístit jmenovky Odstranit 4 šrouby rámečku SOFTWARE PRO TISK JMENOVEK TiSfera Design Software a video návod pro tisk jmenovek naleznete na: 5

16 2VODIČOVÝ SYSTÉM Kontrola vstupu ČTEČKY ELEKTRICKÝCH KLÍČENEK A KARET CENTRÁLNÍ ADMINISTRACE Kompletní systém Vhodné pro malé i velké aplikace Přidání/odebrání uživatelů pomocí PC a softwaru Rozhraní USB nebo ETHERNET s možností vzdálené správy Možnost časových plánů a paměti událostí Software v českém jazyce volně ke stažení Komunikační rozhraní RS485 nebo Wiegand Čtečka pro panely NOVÁ SFERA a SFERA ROBUR Povrchová čtečka v krytí IP 54 Čtečka pro rádiovou klíčenku Čtečka pro různé designy vypínačů a zásuvek Software HiT.Access Jednoduchá instalace a obsluha Přístup lze povolit, zakázat nebo omezit na základě časových plánů (až 64) Video návody pro administraci i nastavení systému na 6

17 2VODIČOVÝ SYSTÉM ČTEČKY ELEKTRICKÝCH KLÍČENEK LOKÁLNÍ ADMINISTRACE V designech NOVÁ SFERA a SFERA ROBUR Přidání/odebrání uživatelů pomocí MASTER klíčenky Klíčenky se přidávají postupně, manuálně do každé čtečky zvlášť Vhodné pro laickou obsluhu (není nutný PC ani administrační software) a malé aplikace postupné přidávání klíčenek ČTEČKY OTISKŮ PRSTŮ V designech Nová Sfera a Sfera Robur Až 99 otisků, 4 vchody 7

18 2VODIČOVÝ SYSTÉM Instalace pro zdravotně postižené ŘEŠENÍ PRO ZDRAVOTNĚ POSTIŽENÉ* Osoby tělesně postižené Čitelnost obrazu video telefonu je omezena na tzv. pozorovací úhel. Naklopení obrazovky video telefonu zajišťuje dobře čitelný obraz pro osoby na invalidním vozíčku i pro stojící osoby. Umístění telefonu je dáno doporučením Ligy vozíčkářů. Osoby sluchově postižené Video telefony Classe 00 STANDARD a Classe 300 (označené symbolem ) obsahují indukční smyčku umožňující čistý a hlasitý příjem pro naslouchátka vybavená stejnou technologií. pozorovací úhel obrazovky Širokoúhlá kamera umožňuje záběr jak stojící osoby tak osoby na invalidním vozíku. Umístění prvků vstupního panelu je dáno vyhláškou Ministerstva pro místní rozvoj č. 398/2009 Sb. Modul s indukční smyčkou v panelu NOVÁ SFERA nebo SFERA ROBUR. 96 0,6,2 m max. m doporučeno 0,8 m (max. m) 8 * Každou instalaci je vhodné konzultovat přímo s budoucím uživatelem (zdravotně postiženou osobou) a to i bez ohledu na zmíněné normy a doporučení.

19 ID=49 ID=44 ID=39 ID=34 ID=9 ID=4 ID= IF2 NAV PS ID=2 M= MOD=5 riser - IF-00.pdf AV DP DP DP DP DP DP PS ID=50 N=2 ID=45 N=7 ID=40 N=3 ID=35 N=9 ID=0 N=5 ID=5 N= ID=69 P=3 N= T=0 S=0 ID=5 N=22 ID=46 N=8 ID=4 N=4 ID=36 N=0 ID= N=6 ID=6 N=2 ID=70 P=4 N= T=0 S= ST.pdf ST.pdf+ ID=52 N=23 ID=47 N=9 ID=42 N=5 ID=37 N= ID=2 N=7 ID=7 N=3 ID=53 N= pdf pdf pdf pdf ID=48 N= pdf pdf pdf pdf ID=43 N= pdf pdf pdf pdf ID=38 N= pdf pdf pdf pdf ID=3 N= pdf pdf pdf pdf ID=8 N= pdf pdf pdf pdf ST.pdf ST.pdf+ Condominial compound 2 wire configuration raisers Video INIT-005.pdf+IU-0.pdf Check: PASSED ID=78 ID=73 ID=29 ID=24 ID=9 ID=4 IF2 ID=3 M=2 MOD=5 riser 2 - IF-002.pdf DP DP DP DP DP DP AV PS ID=79 N=2 ID=74 N=7 ID=30 N=3 ID=25 N=9 ID=20 N=5 ID=5 N= ID=67 P=6 N= T=0 S=0 ID=80 N=22 ID=75 N=8 ID=3 N=4 ID=26 N=0 ID=2 N=6 ID=6 N=2 ID=68 P=7 N= T=0 S= ST.pdf ST.pdf+ ID=8 N=23 ID=76 N=9 ID=32 N=5 ID=27 N= ID=22 N=7 ID=7 N=3 ID=82 N= pdf pdf pdf pdf ID=77 N= pdf pdf pdf pdf ID=33 N= pdf pdf pdf pdf ID=28 N= pdf pdf pdf pdf ID=23 N= pdf pdf pdf pdf ID=8 N= pdf pdf pdf pdf 35000ST.pdf ST.pdf+ ID=9 ID=4 ID=88 ID=83 ID=60 ID=55 IF2 ID=54 M=3 MOD=5 riser 3 - IF-002.pdf DP DP DP DP DP DP AV PS ID=20 N=2 ID=5 N=7 ID=89 N=3 ID=84 N=9 ID=6 N=5 ID=56 N= ID=65 P=9 N= T=0 S=0 ID=2 N=22 ID=6 N=8 ID=90 N=4 ID=85 N=0 ID=62 N=6 ID=57 N=2 ID=66 P=0 N= T=0 S= ST.pdf ST.pdf+ ID=22 N=23 ID=7 N=9 ID=9 N=5 ID=86 N= ID=63 N=7 ID=58 N=3 ID=23 N= pdf pdf pdf pdf ID=8 N= pdf pdf pdf pdf ID=92 N= pdf pdf pdf pdf ID=87 N= pdf pdf pdf pdf ID=64 N= pdf pdf pdf pdf ID=59 N= pdf pdf pdf pdf ST.pdf ST.pdf+ ID=29 ID=24 ID=09 ID=04 ID=99 ID=94 IF2 ID=93 M=4 MOD=5 riser 4 - IF-002.pdf DP DP DP DP DP DP AV PS ID=30 N=2 ID=25 N=7 ID=0 N=3 ID=05 N=9 ID=00 N=5 ID=95 N= ID=3 N=22 ID=26 N=8 ID= N=4 ID=06 N=0 ID=0 N=6 ID=96 N=2 ID=32 N=23 ID=27 N=9 ID=2 N=5 ID=07 N= ID=02 N=7 ID=97 N=3 ID=33 N= pdf pdf pdf pdf ID=28 N= pdf pdf pdf pdf ID=3 N= pdf pdf pdf pdf ID=08 N= pdf pdf pdf pdf ID=03 N= pdf pdf pdf pdf ID=98 N= pdf pdf pdf pdf 2VODIČOVÝ SYSTÉM Podpora 2VODIČOVÝ SYSTÉM INFORMACE Vše potřebné na Informace o nabídce Instalační a uživatelské návody Katalogové listy Kontakty na: smluvní partnery proškolené montážní firmy technickou podporu Legrand TECHNICKÁ PODPORA Kontaktujte technickou podporu Legrand pro: Technické informace Pomoc s návrhem systému a vypracováním cenové nabídky Vypracování schématu zapojení včetně konfigurace jednotlivých prvků Legrand Česká republika Tel.: technicka.podpora@legrandcs.cz Legrand Slovensko Tel.: Page 2 of 3 Web: 9

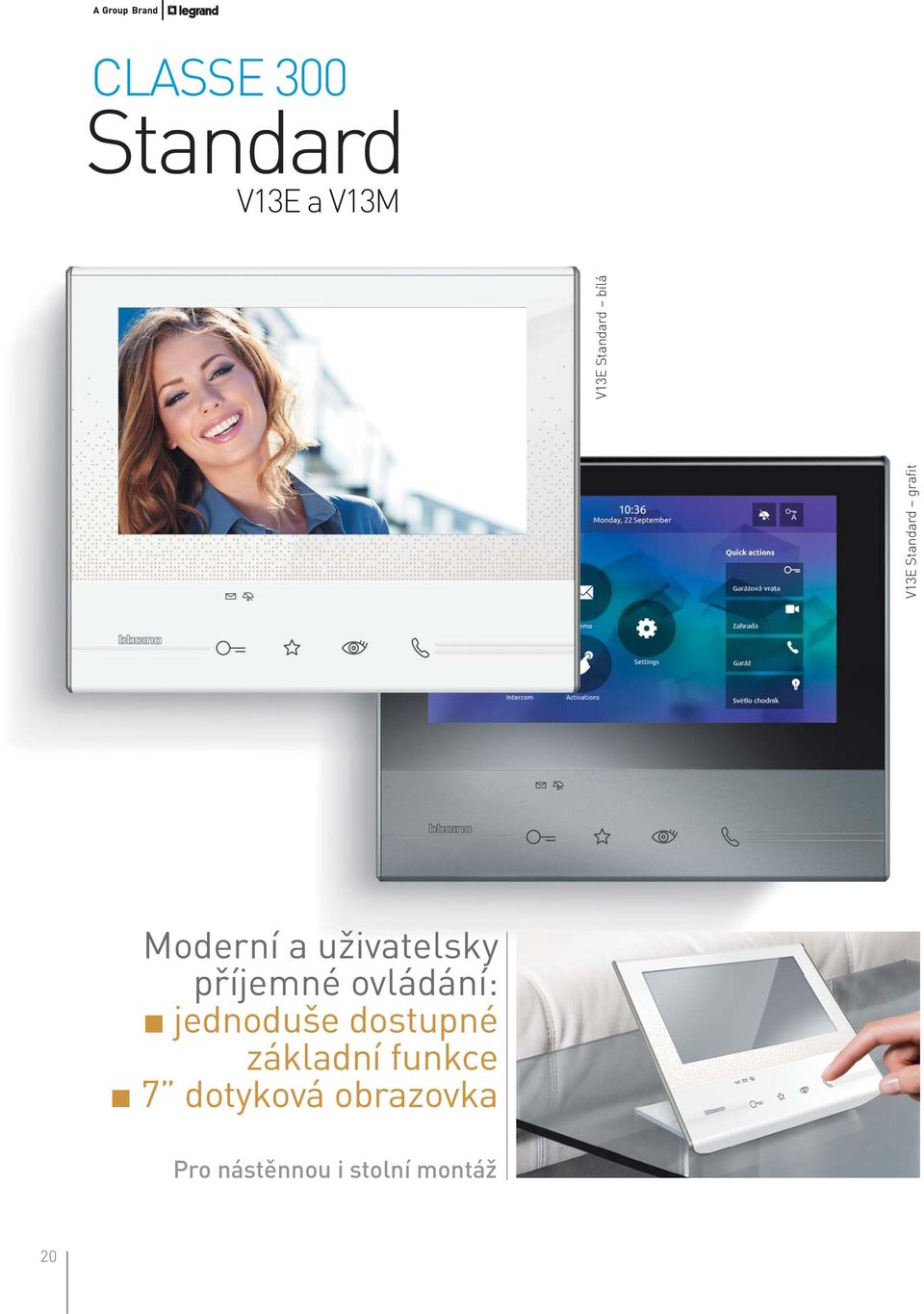

20 CLASSE 300 Standard V3E a V3M V3E Standard grafit V3E Standard bílá Moderní a uživatelsky příjemné ovládání: jednoduše dostupné základní funkce 7 dotyková obrazovka Pro nástěnnou i stolní montáž 20

21 2VODIČOVÝ SYSTÉM JEDNODUCHÉ A INTUITIVNÍ OVLÁDÁNÍ Snadné nastavení pomocí dotykové obrazovky a přizpůsobení konkrétním potřebám Rozšířené funkce dostupné pomocí dotykové obrazovky: záznamník kamery (až 50) interkom (až 40 účastníků) spínání dalších zátěží jako je osvětlení, garážová vrata (až 50) zprávy Rychlé zapnutí/vypnutí funkcí: vyzvánění záznamník profesionální studio Základní funkce ovládané intuitivními ikonami na čelní straně telefonu: otevření dveří osvětlení funkce pro cyklické zobrazení kamer v systému přijmutí/ukončení hovoru Tlačítka pro rychlou volbu: sepnutí konkrétní zátěže zobrazení určité kamery interkomové volání na konkrétního účastníka 2

22 CLASSE 00 Basic hands-free A2B A2B Basic hands-free Audio přístroj s výhodou hands-free řešení Pro nástěnnou i stolní instalaci. 22

23 CLASSE 00 Basic V2B 2VODIČOVÝ SYSTÉM V2B Basic Jednoduchý a kompaktní: ideální pro instalace se základními funkcemi Cenově výhodný přístroj se základními funkcemi pro nástěnnou i stolní instalaci. 23

24 CLASSE 00 Basic A2C A2C Basic Tradiční a funkční provedení Tradiční provedení se sluchátkem se základními funkcemi, stolní i nástěnné provedení. 24

25 CLASSE 00 Standard A2M 2VODIČOVÝ SYSTÉM A2M Standard Tradiční provedení, rozšířené funkce Tradiční provedení pro montáž na zeď nebo stolní provedení. Programovatelná tlačítka umožňují ovládat různé zátěže a nebo interkom. 25

26 CLASSE 00 Standard V2E V2E Standard Maximální funkčnost a flexibilita instalace Základní funkce rozšiřitelné o 4 programovatelná tlačítka zaručují flexibilitu a široké možnosti využití. 26

27 ŠIROKÁ NABÍDKA PŘÍSLUŠENSTVÍ PRO RŮZNÉ MOŽNOSTI INSTALACE. 2VODIČOVÝ SYSTÉM NÁSTĚNNÁ MTÁŽ ZAPUŠTĚNÁ MTÁŽ NÁSTĚNNÁ/ZAPUŠTĚNÁ MTÁŽ S NAKLĚNÝM DISPLEJEM Příslušenství pro standardní instalaci je součástí dodávky. Instalace s profilem pouze 9 mm. Zapuštěná nebo nástěnná instalace s nakloněným displejem pro ideální pozorovací úhel. MTÁŽ SE SLUCHÁTKEM INSTALACE NA STŮL Instalace se sluchátkem pro uživatele upřednostňující klasické provedení a funkčnost. Stolní instalace se stojanem. Stolní instalace se stojanem a sluchátkem 27

28 2VODIČOVÝ SYSTÉM Nová Sfera a Sfera Robur vstupní panely AUDIO JEDNOTKA ZÁKLADNÍ 35000* 3500* 35200* 35300* Obj. č * Audio jednotku pro sestavení audio panelu lze kombinovat s moduly , 35200, , BTAREM58-EM** a EK030**. S jinými moduly ji kombinovat nelze. Signalizace funkce pomocí tónu. K panelu nelze připojit externí kameru pomocí konvertoru Nedodává se na slovenský trh. Možnosti: napájení z komunikační sběrnice (svorka ) přímé připojení el. zámku 8 V; 4 A impulzní; 250 ma přídržný proud; max. 30 Ω (svorky S+ a S-) nebo pomocí přídavných relé (str. 48) přímé připojení odchodového tlačítka (svorky PL) konfigurace pomocí konfigurátorů (adresa panelu, doba otevření zámku, vyzváněcí melodie, potvrzovací melodie /OFF) panel s jednotkou může mít až 50 tlačítek (v jednom sloupci s moduly ) nebo 00 tlačítek (ve dvou sloupcích s moduly 35200) AUDIO JEDNOTKA Obj. č. Popis Popis 3500* Audio jednotku pro sestavení audio nebo video panelu lze kombinovat s moduly , 35200, , , , , , , BTAREM58-EM** a EK030**. Signalizace funkce pomocí LED a tónu. Možnosti: napájení z komunikační sběrnice (svorka ) nebo lokálně (svorky a 2) přímé připojení el. zámku 8 V; 4 A impulzní; 250 ma přídržný proud; max. 30 Ω (svorky S+ a S-) nebo pomocí přídavných relé (str. 48) přímé připojení odchodového tlačítka (svorky PL) konfigurace pomocí konfigurátorů nebo PC (adresa panelu, adresa tlačítek, čas otevření zámku, vyzv. melodie, potvrzovací melodie /OFF, podsvětlení panelu automatické/trvale...) viz str. 76 panel s jednotkou 3500 může mít až 50 tlačítek (v jednom sloupci s moduly ) nebo 00 tlačítek (ve dvou sloupcích s moduly 35200) AUDIO/VIDEO JEDNOTKY Možnosti: lze kombinovat s moduly , 35200, , , , , , BTAREM58-EM** a EK030**. napájení z komunikační sběrnice (svorka ) nebo lokálně (svorky a 2) přímé připojení el. zámku 8 V; 4 A impulzní; 250 ma přídržný proud; max. 30 Ω (svorky S+ a S-) nebo pomocí přídavných relé (str. 48) přímé připojení odchodového tlačítka (svorky PL) konfigurace pomoci konfigurátorů nebo PC (adresa panelu, adresa tlačítek, čas otevřeni zámku, vyzv. melodie, potvrzovací melodie /OFF, podsvětlení panelu automatické/trvale...) viz str. 76 panel s jednotkami a může mít až 49 tlačítek (v jednom sloupci s moduly ) nebo 98 tlačítek (ve dvou sloupcích s moduly 35200) Obj. č. Popis 35200* Audio/video jednotka s barevnou kamerou. Úhel záběru kamery: 92 horizontálně, 60 vertikálně. Pozici kamery lze měnit o ±0 v obou rovinách. Rozlišeni kamery 330 TV řádků. Přisvícení bíle LED. Signalizace funkce pomoci LED a tónu * Audio/video jednotka s širokoúhlou barevnou kamerou. Úhel záběru kamery: 35 horizontálně, 96 vertikálně. Pozice kamery je pevná. Rozlišení kamery 330 TV řádků. Přisvícení bíle LED. Signalizace funkce pomoci LED a tónu. DENNÍ/NOČNÍ KAMERA ŠIROKOÚHLÁ KAMERA Obj. č. Popis * Modul kamery lze připojit pouze do jednotky 3500 pomocí dodávaného příslušenství. Úhel záběru kamery: 35 horizontálně, 96 vertikálně. Pozice kamery je pevná. Rozlišení kamery 330 TV řádků. Přisvícení IR LED (č/b noční obraz). Nelze ji kombinovat s audio jednotkou * TLAČÍTKOVÝ MODUL 4 TLAČÍTKA V JEDNOM SLOUPCI Obj. č. Popis * Tlačítkový modul se 4 tlačítky v jednom sloupci lze kombinovat s moduly 35000, 3500, 35200, 35300, , a (s příslušnou audio jednotkou). Příslušenství pro přípojení je součástí dodávky. Podsvětlení lze nastavit jako automatické/trvale příslušnou konfigurací modulů 3500, a * 35200* TLAČÍTKOVÝ MODUL 8 TLAČÍTEK VE DVOU SLOUPCÍCH Obj. č. Popis 35200* Tlačítkový modul s 8 tlačítky ve dvou sloupcích lze kombinovat s moduly 35000, 3500, 35200, 35300, , a (s příslušnou audio jednotkou). Příslušenství pro přípojení je součástí dodávky. Podsvětlení lze nastavit jako automatické/trvale příslušnou konfigurací modulů 3500, a

29 2VODIČOVÝ SYSTÉM MODUL PRO JMENOVKY Obj. č. Popis * Modul pro umístění jmenovek. Podsvětlení lze nastavit jako automatické/trvale příslušnou konfigurací jednotek 3500, a Lze kombinovat i s modulem Možno umístit až 2 jmen v sloupci nebo 6 jmen (celkem) ve 2 sloupcích. Tisk jmenovek v softwaru TiSfera Design (viz * GRAFICKÝ DISPLEJ * Obj. č. Popis * Grafický displej pro uložení jmenného seznamu účastníků lze kombinovat s moduly 3500, 35200, 35300, , a Nelze jej kombinovat s audio jednotkou a tlačítkovými moduly a Možnosti: konfigurace pomocí PC (software TiSferaDesign viz lze uložit až 4000 jmen (výpadek napájení nezpůsobuje ztrátu údajů) NUMERICKÁ KLÁVESNICE * * Obj. č. Popis * Numerická klávesnice může sloužit jako samostatný kódový zámek nebo i v kombinaci s moduly 3500, 35200, 35300, , , a Nelze ji kombinovat s audio jednotkou Dále může sloužit pro číselnou volbu účastníka ve spojení s modulem Lze instalovat i jako STAND-ALE***. Napájení z komunikační sběrnice nebo propojovacím kabelem z ostatních modulů. ČTEČKA ELEKTRICKÝCH KLÍČENEK LOKÁLNÍ ADMINISTRACE Obj. č. Popis * Modul čtečky může být instalován samostatně nebo i v kombinaci s moduly 3500, 35200, 35300, , , a Nelze ji kombinovat s audio jednotkou Napájení z komunikační sběrnice nebo propojovacím kabelem z ostatních modulů. Lze instalovat i jako STAND-ALE***. Více informací na str. 5. ČTEČKA ELEKTRICKÝCH KARET A KLÍČENEK CENTRÁLNÍ ADMINISTRACE BTMREM58-EM Obj. č. BTMREM58-EM Popis Modul čtečky může být instalován samostatně nebo i v kombinaci s ostatními moduly. Napájení ze samostatného zdroje nebo svorek a 2 zdroje (nikoliv svorek sběrnice tedy SCS/). Více informací na str. 50. ČTEČKA OTISKŮ PRSTŮ Obj. č. EK030 Popis Modul čtečky může může být instalován samostatně nebo i v kombinaci s ostatními moduly. Napájení ze samostatného zdroje nebo svorek a 2 zdroje (nikoliv svorek sběrnice tedy SCS/). Vice informací na str. 5. EK030 MODUL HLASOVÉ SYNTÉZY Obj. č. Popis * Modul hlasové syntézy s indukční smyčkou pro čistý a hlasitý příjem pro naslouchátka vybavená stejnou technologií * * Jednotlivé moduly lze propojit dodávaným kabelem s konektory. Pro vzájemné propojení dvou panelů nebo změnu pořadí modulů (při pohledu z venku) lze použít kabel délky 620 mm. ** Moduly BTMREM58-EM a EK030 nejsou napájeny z 2vodičové sběrnice (svorky zdroje SCS/) a tvoří oddělený systém. Z tohoto důvodu je lze libovolně kombinovat s jakýmkoliv modulem panelů Nová Sfera a Sfera Robur. *** V módu STAND ALE dle použitého zámku doplňte o příslušný napájecí zdroj (NO/NC kontakt s kapacitou 30 V AC/DC; 8 A odporová; 3,5 A induktivní zátěž), při kombinaci s audio nebo audio/video jednotkami je zámek spínán z těchto jednotek (připojení na svorky S+ a S-). 29

30 2VODIČOVÝ SYSTÉM Nová Sfera vstupní panely Rozměry str. 5. Schémata zapojení str ZPŮSOB INSTALACE ZAPUŠTĚNÉ INST. KRABICE STŘÍŠKY PROTI DEŠTI (VOLITELNÉ) RÁMEČKY A ŠASÍ ZAPUŠTĚNÁ INSTALACE Zapuštěná inst. krabice modul 3505 modul moduly Stříška proti dešti (volitelné) Rámeček + šasí Elektronické moduly Kryty modulů moduly moduly modulů 3502 modul Kabel (620 mm) pro propojení el. modulů, které nejsou umístěny v rámci jednoho šasí (například dva panely vedle sebe) nebo pro změnu pořadí modulů , , atd. viz str. 3. Kabely pro standardní propojení elektronických modulů jsou součástí jejich dodávky. POVRCHOVÁ INSTALACE moduly moduly modulů POVRCHOVÉ INSTALAČNÍ KRABICE SE STŘÍŠKOU PROTI DEŠTI moduly Povrchová inst. krabice se stříškou proti dešti + Rámeček + šasí + Elektronické moduly + Kryty modulů 3506 modul moduly moduly modulů moduly 30 VÝBĚR DESIGNU: Poslední číslice objednacího čísla určuje příslušný design (, 2, 3). Uvedená obj. č. v tabulce představují design KOV. = KOV, 2 = BÍLÁ, 3 = OCEL moduly modulů

31 2VODIČOVÝ SYSTÉM AUDIO MODULY ELEKTRICKÉ MODULY Audio modul základní Audio modul 3500 Bez tlačítek 350 tlačítko (sloupec) KRYTY MODULŮ Audio kryty tlačítka (sloupec) tlačítka (2 sloupce) tlačítka (2 sloupce) Bez tlačítek tlačítko (sloupec) 2 tlačítka (sloupec) 2 tlačítka (2 sloupce) 4 tlačítka (2 sloupce) Kryty tlačítkových modulů TLAČÍTKOVÉ MODULY tlačítka, sloupec tlačítek, 2 sloupce tlačítka (sloupec) tlačítek (2 sloupce) tlačítka (sloupec) tlačítek (2 sloupce) Video kryty AUDIO/VIDEO JEDNOTKY A KAMERY Audio/video jednotka Denní/noční širokoúhlá kamera 3520 Bez tlačítek Audio/video jednotka širokoúhlá kamera 3530 Bez tlačítek tlačítko ( sloupec) 353 tlačítko ( sloupec) tlačítka (2 sloupce) tlačítka (2 sloupce) Modul pro jmenovky Kryty pro ostatní funkce BTAREM58-EM Modul čtečky elektronických karet Zaslepovací modul Grafický displej OSTATNÍ FUNKCE Čtečka elektronických karet Modul hlasové syntézy Numerická klávesnice EK030 Čtečka otisků prstů EK0533 KOV EK0534 BÍLÁ EK0535 OCEL VÝBĚR DESIGNU: Poslední číslice objednacího čísla určuje příslušný design (, 2, 3). Uvedená obj. č. v tabulce představují design KOV. = KOV, 2 = BÍLÁ, 3 = OCEL 3

32 2VODIČOVÝ SYSTÉM Sfera Robur vstupní panely Rozměry str. 5. Schémata zapojení str ZPŮSOB INSTALACE ZAPUŠTĚNÉ INST. KRABICE ŠASÍ LEMOVACÍ RÁMEČKY ZAPUŠTĚNÁ INSTALACE 3500 modul Zapuštěná inst. krabice + Šasí + Elektronické moduly + Kryty modulů + Lemovací rámeček moduly modul modul Kabel (620 mm) pro propojení el. modulů, které nejsou umístěny v rámci jednoho šasí (například dva panely vedle sebe) nebo pro změnu pořadí modulů , , atd. - viz str.3. Kabely pro standardní propojení elektronických modulů jsou součástí jejich dodávky. POVRCHOVÁ INSTALACE moduly POVRCHOVÉ INSTALAČNÍ KRABICE SE SŘÍŠKOU PROTI DEŠTI V BARVĚ NOVÁ SFERA KOV moduly moduly Povrchová instalační krabice se stříškou proti dešti (v barvě KOV) + Šasí + Elektronické moduly + Kryty modulů modul moduly moduly modulů moduly moduly Lemovací rámeček moduly modulů

33 2VODIČOVÝ SYSTÉM ELEKTRICKÉ MODULY KRYTY MODULŮ Audio kryty Audio modul základní Audio jednotky Audio modul Bez tlačítek tlačítko ( sloupec) tlačítka ( sloupec) tlačítka (2 sloupce) 4 tlačítka (2 sloupce) Bez tlačítek 35 5 tlačítko ( sloupec) tlačítko ( sloupec) 2 tlačítka (2 sloupce) tlačítka (2 sloupce) Tlačítkové moduly tlačítka, sloupec tlačítek, 2 sloupce tlačítka ( sloupec) tlačítek (2 sloupce) tlačítka ( sloupec) tlačítek (2 sloupce) Video kryty Audio/video jednotka Audio/video jednotky a kamery Audio/video jednotka širokoúhlá kamera Denní/noční širokoúhlá kamera Bez tlačítek Bez tlačítek tlačítko ( sloupec) tlačítko ( sloupec) tlačítka (2 sloupce) tlačítka (2 sloupce) Kryty pro ostatní funkce Modul pro jmenovky BTAREM58-EM Čtečka elektronických karet/klíčenek Zaslepovací modul Ostatní funkce Grafický displej Čtečka elektronických karet Modul hlasové syntézy Numerická klávesnice E030 Čtečka otisků prstů E

34 2VODIČOVÝ SYSTÉM Linea 300 vstupní panely ANTIVANDAL TLAČÍTKOVÉ VIDEO PANELY Materiál nerezová ocel INOX, tloušťka 4 mm, krytí IP 54, odolnost IK07. Jmenovky odolné proti poškrábání a ohni, podsvětlené LED. objednací číslo pro kompletní panel. dodáván s instalační krabicí pro zapuštěnou montáž do zdiva osazen barevnou kamerou a tlačítkovými moduly signalizace funkce akustická a pomocí LED (obsazeno, vyzvání...) Obj. č. Popis tlačítka* tlačítek** tlačítek tlačítek tlačítek * Lze použít pro náhradu 2 modulového panelu SFERA, NOVÁ SFERA a SFERA ROBUR ** Lze použít pro náhradu 3modulového panelu SFERA, NOVÁ SFERA a SFERA ROBUR POVRCHOVÁ INSTALAČNÍ KRABICE Obj. č. Popis Pro 4tlačítkový panel obj. č Pro 8tlačítkový panel obj. č Pro 2tlačítkový panel obj. č Pro 20tlačítkový panel obj. č Pro 32tlačítkový panel obj. č Rozměry str. 7. Schémata zapojení str NÁHRADNÍ PŘÍSLUŠENSTVÍ Obj. č. Popis Náhradní kryt kamery Náhradní kryt jmenovek Modul kamery Modul tlačítek 34

35 2VODIČOVÝ SYSTÉM Sfera Monoblok vstupní panely 2VODIČOVÝ SYSTÉM ANTIVANDAL PANELY S GRAFICKÝM DISPLEJEM Materiál nerezová ocel, tloušťka 4 mm, krytí IP 54. Dodáván s instalační krabicí do zdiva. Panely je nutné osadit grafickým displejem (obj. č ) a případně č/b (obj. č ) nebo barevnou (obj. č ) kamerou. Panely obj. č a jsou dodávány včetně elektronického modulu klávesnice. Obj. č. Popis Audio panel Audio panel (s klávesnicí obj. č ) Video panel Video panel (s klávesnicí obj. č ) Rozměry str. 6. Schémata zapojení str SLOŽENÍ PANELU S GRAFICKÝM DISPLEJEM kamera 3 2 ocelová instalační krabice šasí tlačítko volání tlačítko vyhledávání (nahoru) tlačítko vyhledávání (dolu) čelní kryt audio jednotka s grafickým displejem kryt displeje 35

36 2VODIČOVÝ SYSTÉM Univerzální audio jednotka UNIVERZÁLNÍ AUDIO JEDNOTKA Obj. č. Popis Univerzální audio jednotka pro 8 klasických nepodsvětlených tlačítek. Slouží pro umístění do nestandardních panelů, jako jsou poštovní schránky, vrata atd. Lze ji rozšířit o tlačítkové moduly obj. č a takto vytvořený panel může mít až 56 tlačítek. Pomocí konvertoru video signálu obj. č lze připojit externí video kameru. Pro spínání zámku je nutné použít relé Univerzální tlačítkový modul pro 8 klasických nepodsvětlených tlačítek. Slouží pro rozšíření systému s audio jednotkou obj. č Rozměry str. 2. Schémata zapojení str vodičový systém lze instalovat díky univerzální audio jednotce i do stávajících vstupních panelů a pomocí externí bezpečnostní kamery realizovat audio/video systém v libovolném designu: Historické budovy Prostory vyžadující jednotné architektonické řešení Poštovní schránky, vjezdová vrata Univerzální audio jednotka 8 klasických nepodsvětlených tlačítek 8 klasických nepodsvětlených tlačítek Univerzální tlačítkový modul K ostatním univerzálním tlačítkovým modulům 36

37 2VODIČOVÝ SYSTÉM Axolute Outdoor antivandal vstupní panely 2VODIČOVÝ SYSTÉM BAREVNÝ VIDEO VSTUPNÍ PANEL Obj. č. Popis Modul elektroniky se skleněnou dotykovou plochou obsahuje: barevnou kameru, audio jednotku, dotykovou klávesnici, čtečku vstupních klíčenek. Konfigurace pomocí klávesnice a konfigurátorů nebo pomocí PC přes rozhraní USB (obj. č. 3559) nebo RJ45. Dveře lze otevřít zadáním kódu na klávesnici nebo přiložením klíčenky ke čtecímu zařízení. Konfigurace čtecího zařízení klíčenek pomocí programátoru obj. č lokálně nebo centrálně. Antivandal provedení, krytí IP 54. Pro spínání zámku je nutné použít relé RÁMEČKY A MTÁŽNÍ KRABICE Obj. č. Popis Krycí rámeček ocel Krycí rámeček mosaz Montážní krabice do zdiva PROGRAMÁTOR A KLÍČENKY Obj. č. Popis Programátor klíčenek Klíčenka černá Klíčenka červená Klíčenka zelená Klíčenka modrá Klíčenka oranžová Klíčenka šedá Klíčenka žlutá BT3547 Elektronická karta Rozměry str. 4. Schémata zapojení str AXOLUTE OUTDOOR VSTUPNÍ PANEL ANTIVANDAL V KRYTÍ IP 54 Sluchátko pro komunikaci nebo zvukovou odezvu dané akce např. hlasová zpráva můžete vejít Grafické menu pro zobrazení seznamu účastníků či dané akce např. grafického symbolu otevřených dveří či zvonku při vyzvánění Barevná otočná kamera Masivní kovový rámeček v provedení ocel nebo mosaz Dotyková klávesnice e z tvrzeného skla Vyzváněcí tlačítko Klávesy pro listování v seznamu účastníků Čtecí zařízení klíčenky 37

38 2VODIČOVÝ SYSTÉM Linea 2000 Metal vstupní panely AUDIO VSTUPNÍ PANELY IP54/IK0, POVRCHOVÉ Obj. č. Popis Audio panel pro povrchovou montáž ze slitiny Zamak, odolnost IK 0, jmenovky podsvícené LED byt Jako předešlý 2 byty VIDEO VSTUPNÍ PANELY IP54/IK07, POVRCHOVÉ Obj. č. Popis Barevný video vstupní panel pro povrchovou montáž ze slitiny Zamak, odolnost IK 07, jmenovky podsvětlené LED, signalizace funkce pomocí LED (volání, obsazeno, zámek otevřen) byt Jako předešlý 2 byty barevný barevný VIDEO VSTUPNÍ PANELY IP54/IK0 ZAPUŠTĚNÉ Obj. č. Popis Barevný video vstupní panel pro zapuštěnou montáž (včetně instalační krabice) ze slitiny Zamak, jmenovky podsvětlené LED, signalizace funkce pomocí LED (volání, obsazeno, zámek otevřen) byt Jako předešlý 2 byty Rozměry str. 8. Schémata zapojení str

39 2VODIČOVÝ SYSTÉM Axolute 2VODIČOVÝ SYSTÉM AXOLUTE VIDEO DISPLEJ HANDS-FREE Obj. č. Popis AXOLUTE White hands-free video displej s barevnou 2,5 obrazovkou. Kompletní příslušenství pro montáž viz schéma níže. Možnosti: klasický video telefon nebo ovládač moderní elektroinstalace My Home (žaluzie, světla topení, zvuk... sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č přehledová funkce (přepínání mezi kamerami) napájení z komunikační sběrnice (svorka ) nebo lokální (svorka a 2) interkom adresný až pro 30 účastníků (libovolné adresy) funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů, OSD menu nebo PC (mini USB) 3493 Jako obj. č AXOLUTE Hliník Jako obj. č AXOLUTE Antracit Stolní držák pro video displeje AXOLUTE pinová zásuvka AXOLUTE White pinová zásuvka AXOLUTE Hliník pinová zásuvka AXOLUTE Antracit kabel 2 m pro připojení telefonu do 8pinové zásuvky Rozměry str. 9. Schémata zapojení str AXOLUTE SLOŽENÍ PŘÍSTROJE Přístroj Designový rámeček Instalační krabice 3493 HA4826VKA PB526 suché příčky HA4826VNB 506E zdivo (Š V H ) Další designy viz str

40 2VODIČOVÝ SYSTÉM Axolute Etéris video displej AXOLUTE ETÉRIS VIDEO DISPLEJ HANDS-FREE Obj. č. Popis AXOLUTE Etéris hands-free video displej s barevnou 2,5 obrazovkou. Kompletní příslušenství pro montáž viz schéma níže. Možnosti: klasický video telefon nebo ovládač moderní elektroinstalace My Home (žaluzie, světla topení, zvuk... sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č přehledová funkce (přepínání mezi kamerami) napájení z komunikační sběrnice (svorka ) nebo lokální (svorka a 2) interkom adresný až pro 30 účastníků (libovolné adresy) funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů, OSD menu nebo PC (mini USB) Kryt White Kryt Hliník Kryt Antracit HW4826HC Rámeček Hliník HW4826HS Rámeček Antracit HW4826HD Rámeček Bílá Rozměry str. 9. Schémata zapojení str AXOLUTE ETÉRIS SLOŽENÍ PŘÍSTROJE Designový rámeček Instalační krabice Kryt HW4826HC Přístroj W zdivo (Š V H 28,5 28,5 58) HW4826HS PB528W suché příčky HW4826HD 40

41 2VODIČOVÝ SYSTÉM Livinglight video displej 2VODIČOVÝ SYSTÉM LIVINGLIGHT VIDEO DISPLEJ HANDS-FREE Obj. č. Popis LIVINGLIGHT hands-free video displej s barevnou 2,5 obrazovkou. Kompletní příslušenství pro montáž viz. schéma níže. Možnosti: klasický video telefon nebo ovládač moderní elektroinstalace My Home (žaluzie, světla topení, zvuk... sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č přehledová funkce (přepínání mezi kamerami) napájení z komunikační sběrnice (svorka ) nebo lokální (svorka a 2) interkom adresný až pro 30 účastníků (libovolné adresy) funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů, OSD menu nebo PC (mini USB) Jako obj. č , pro rámečky AIR Kryt Bílá 3444 Kryt Tech Kryt Antracit pinová zásuvka, LIVINGLIGHT barva Bílá pinová zásuvka, LIVINGLIGHT barva Tech pinová zásuvka, LIVINGLIGHT barva Antracit Rozměry str. 9. Schémata zapojení str Instalační krabice Přístroj PB526 suché příčky Kryt Antracit Designové rámečky Kryt Bílá Kryt Tech E zdivo (Š V H ) Další designy viz str. 23 LN4826TE LN4826AR LN4826BN 4

42 2VODIČOVÝ SYSTÉM Céliane video displej 2VODIČOVÝ SYSTÉM CÉLIANE VIDEO DISPLEJ S AUDIO A VIDEO ZÁZNAMNÍKEM HANDS-FREE rámeček Nikl a kryt Titan Obj. č. Popis CÉLIANE hands-free video displej s barevnou 3,5 obrazovkou. Kompletní příslušenství pro montáž viz. schéma níže. Možnosti: klasický video telefon nebo ovládač moderní elektroinstalace My Home (žaluzie, světla topení, zvuk... sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č přehledová funkce (přepínání mezi kamerami) audio nebo video záznamník napájení z komunikační sběrnice (svorka ) nebo lokální (svorka a 2) interkom adresný až pro 30 účastníků (libovolné adresy) funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů, OSD menu nebo PC (mini USB) Kryt Bílá Kryt Titan Rozměry str. 8. Schémata zapojení str CÉLIANE SLOŽENÍ PŘÍSTROJE Designový rámeček Kryt Instalační krabice zdivo i suché příčky (Š V H ) Přístroj Další designy viz str

43 2VODIČOVÝ SYSTÉM Céliane audio telefon 2VODIČOVÝ SYSTÉM CÉLIANE AUDIO TELEF HANDS-FREE rámeček Nikl a kryt Titan Obj. č. Popis CÉLIANE hands-free audio telefon. Kompletní příslušenství pro montáž viz schéma níže. Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č napájení z komunikační sběrnice (svorka ) interkom volání na telefony se stejnou adresou nebo adresou generální volání na všechny telefony v instalaci přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů Kryt Bílá Kryt Titan Rozměry str. 8. Schémata zapojení str CÉLIANE SLOŽENÍ PŘÍSTROJE Designový rámeček Instalační krabice Kryt zdivo (Š V H ) Montážní deska Přístroj suché příčky Další designy viz str

44 2VODIČOVÝ SYSTÉM Classe 300 video telefony 2VODIČOVÝ SYSTÉM CLASSE 300 STANDARD Hands-free video telefon s barevnou 7 dotykovou obrazovkou. Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) možnost zanechání textových nebo audio vzkazů pro členy domácnosti přídavné vyzváněcí tlačítko přímé připojení přehledová funkce (přepínání mezi kamerami) napájení z komunikační sběrnice (svorka ) nebo lokální (svorka a 2) interkom adresný pro 40 účastníků (libovolné adresy 0 99), uvnitř i vně bytu je-li použito bytové rozhraní generální volání na všechny telefony v instalaci volání na všechny telefony se stejnou adresou Možnosti interkomu se liší v závislosti na tom zda je přístroj konfigurován fyzicky nebo pomocí dotykové obrazovky viz instalační návod na paging (volání na všechny telefony v instalaci, které mají možnost toto volání přijmout, komunikace se zapne automaticky bez nutnosti přijmout hovor) příjem i volání funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek zvonky pro přímé připojení viz str. 49 volba vyzváněcích melodií a hlasitosti konfigurace pomocí konfigurátorů nebo dotykové obrazovky (doporučeno) Doporučení: pro instalaci telefonu do zdiva se doporučuje instalační krabici obj. č. 503 E (Š V H ,3, není součástí dodávky). u větších systémů je vhodné použít přídavné napájení přes svorky a 2 Obj. č. Popis Classe 300 Standard Bílá Classe 300 Standard Grafit CLASSE 300 MEMORY Možnosti: stejně jako a umožňuje v nepřítomnosti zaznamenat příchozí návštěvu (audio i video), nebo nahrát vzkaz pro návštěvníky Obj. č. Popis Classe 300 Memory Bílá Rozměry str. 9. Schémata zapojení str PŘÍSLUŠENSTVÍ PRO TELEFY CLASSE 300 Obj. č. Popis Stolní držák pro video telefony Classe

45 2VODIČOVÝ SYSTÉM Classe 00 audio a video telefony 2VODIČOVÝ SYSTÉM CLASSE 00 TELEFY BASIC Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko přímé přípojení napájení z komunikační sběrnice (svorka ) interkom volá na telefony se stejnou adresou nebo telefony s adresou přídavný zvonek pro a pouze adresovatelné zvonky viz str. 49 pro zvonky pro přímé připojení viz str. 49 volba vyzváněcích melodií a hlasitosti video telefon přehledová funkce (přepínání mezi kamerami) konfigurace pomocí konfigurátorů Obj. č. Popis Audio telefon Basic hands-free barva bílá Audio telefon Basic barva bílá Video telefon Basic hands-free s barevnou 3,5 obrazovkou barva bílá CLASSE 00 TELEFY STANDARD Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko přímé připojení napájení z komunikační sběrnice (svorka ) interkom volání mezi telefony s adresou 5 generální volání na všechny telefony v instalaci volání na všechny telefony se stejnou adresou paging (volání na všechny telefony v instalaci, které mají možnost toto volání přijmout, komunikace se zapne automaticky bez nutnosti přijmout hovor) pouze volání funkce profesionální studio (zámek se otevře automaticky ihned po zazvonění z panelu vhodné např. pro lékaře s ordinací v rodinném domě) přídavný zvonek zvonky pro přímé připojení viz str. 49 volba vyzváněcích melodií a hlasitosti video telefon přehledová funkce (přepínání mezi kamerami) konfigurace pomocí konfigurátorů Obj. č. Popis Audio telefon Standard barva bílá Video telefon Standard hands-free s barevnou 4,3 obrazovkou barva bílá Rozměry str Schémata zapojení str

46 2VODIČOVÝ SYSTÉM Příslušenství pro telefony Classe 00 2VODIČOVÝ SYSTÉM PŘÍSLUŠENSTVÍ PRO TELEFY CLASSE 00 Obj. č. Popis Stolní držák pro všechny audio i video telefony Classe Zapuštěná instalační krabice do zdiva ( ) pro video telefon Classe 00 Standard (obj. č ) Zapuštěná naklopená instalační krabice do zdiva ( ) pro video telefon Classe 00 Standard (obj. č ), umožňuje umístit video telefon v nižší poloze aby byl snadno dostupný např. pro vozíčkáře Povrchová naklopená instalační krabice pro video telefon Classe 00 Standard (obj. č ) Základna se sluchátkem pro video telefon Classe 00 Standard (obj. č ), povrchová montáž nebo stolní provedení s držákem obj. č kabel s 8pinovým konektorem ( )

47 2VODIČOVÝ SYSTÉM Sprint L2 a Sprint audio telefony 2VODIČOVÝ SYSTÉM SPRINT L2 AUDIO TELEF Obj. č. Popis Audio telefon, barva bílá. Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko pouze s rozhraním obj. č napájení z komunikační sběrnice (svorka ) vyzváněcí melodie určena konfigurací vstupního panelu v pozici S přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba hlasitosti (3 úrovně, nelze zcela vypnout) konfigurace pomocí konfigurátorů Rozměry str. 20. Schémata zapojení str SPRINT AUDIO TELEF Obj. č. Popis Audio telefon, barva bílá. Možnosti: sepnutí el. zámku nebo přídavné zátěže (garážová vrata, osvětlení...) přídavné vyzváněcí tlačítko přímé připojení napájení z komunikační sběrnice (svorka ) vyzváněcí melodie určena konfigurací vstupního panelu v pozici S přídavný zvonek pouze adresovatelné zvonky viz str. 49 volba hlasitosti (3 úrovně, nelze zcela vypnout) konfigurace pomocí konfigurátorů Rozměry str. 20. Schémata zapojení str Video vrátný BAREVNÝ VIDEO VRÁTNÝ Obj. č. Popis palcový barevný displej, možnost volání jednotlivých účastníků, nebo ovládání dveřního zámku, světel pomocí klávesnice nebo ikon v OSD menu na obrazovce. Přepínání systému do nočního nebo denního režimu. Pro přímé volání ze vstupního panelu nakonfigurujte moduly 3500, a pomocí PC a softwaru TiSfera Design. Vestavěný držák na stůl. Programování pomocí PC (mini USB konektor). Připojení do systému standardně 2 vodiči, použijte přídavný zdroj obj. č

48 2VODIČOVÝ SYSTÉM Příslušenství NAPÁJECÍ ZDROJE Obj. č. Popis Napájecí zdroj pro audio/video systém; 200 ma. 8 DIN Přídavný napájecí zdroj pro lokální napájení přístrojů (vstupních panelů, video telefonů) přes svorky a 2; 600 ma. 2 DIN VIDEO UZEL A ADAPTÉR F Obj. č. F44 Popis Video uzel pro připojení 4 video panelů nebo bezpečnostních kamer a 4 páteřních vedení. 6 DIN Video adaptér pro připojení 2 video panelů a páteřního vedení nebo video panelu a 2 páteřních vedení. 2 DIN Kompaktní video adaptér + zdroj; 600 ma. Připojení 2 video panelů a páteřního vedení nebo video panelu a 2 páteřních vedení. 2 DIN. PŘÍDAVNÁ RELÉ Obj. č. Popis Relé pro bezpečné spínání zátěží jiných parametrů než 2 V AC (osvětlení...). Možnost nastavit sepnutí až 0 minut. Napájení ze sběrnice. Beznapěťový NO/NC kontakt (vyžaduje samostatné napájení zátěže): 230 V AC; 6 A odporová a 2 A induktivní zátěž. Viz str DIN Relé pro bezpečné spínání el. zámků nebo jiných zátěží s možností nastavit sepnutí až 0 sekund. Napájení ze sběrnice (svorky ). 24 V AC; 6 A odporová zátěž. Viz str DIN Relé pro spínání např. nestandardních nebo reverzních zámků (vyžaduje samostatné napájení zátěže, viz str. 80) přes beznapěťový NO/NC kontakt ovládaný ze svorek S+S- vstupního panelu. Relé lze instalovat do instalační krabice Nová Sfera nebo Sfera Robur spolu s panelem. 8 A/24 V AC/DC při cosᵠ=; 4 A/24 V AC při cosᵠ=0,7; 3 A/24 V AC při cosᵠ=0,4. Viz str PŘÍSLUŠENSTVÍ PRO KABELÁŽ A EXTERNÍ PŘÍSTROJE Obj. č. Popis Video distributor, 4 výstupy. Rozměr 4 4 cm. Použití viz str Rozhraní pro připojení klasického nepodsvětleného tlačítka pro přídavné vyzvánění např. z poza dveří bytu. Způsoby zapojení a použití viz schémata na str Rozměr 4 4 cm Konvertor převádějící signál bezpečnostních kamer jiných výrobců (s výstupním signálem Vpp) do 2vodičového systému. Správnou konfigurací lze kameru přiřadit až 5 audio vstupním panelům. Nejčastěji ve spojení s univerzální jednotkou ale i s audio modulem Nelze ho použít ve spojení s panely Minisfera nebo audio modulem Do 50 ma/2 V DC lze tyto kamery ze systému i napájet. Rozměr 4 4 cm. Schémata a použití viz str. 9, 93, 94, 96 a 99. ROZHRANÍ Obj. č. Popis Bytové rozhraní pro oddělení bytu a soukromých kamer od zbytku 2vodičové instalace. Schéma zapojení str DIN Expanzní modul pro rozšíření instalace: zvýšení max. vzdálenosti mezi panelem a video telefonem (až 600 m). zvyšuje maximální počet telefonů v instalaci (až 3900). Schéma zapojení str DIN.
