1 KULOVÝ VENTIL XU S ČEPOVÝM ULOŽENÍM A PLNÝM OTVOREM Verze ASME třída 600 POKYNY PRO INSTALACI, ÚDRŽBU A PROVOZ 1 X 73 cs Vydání 10/02

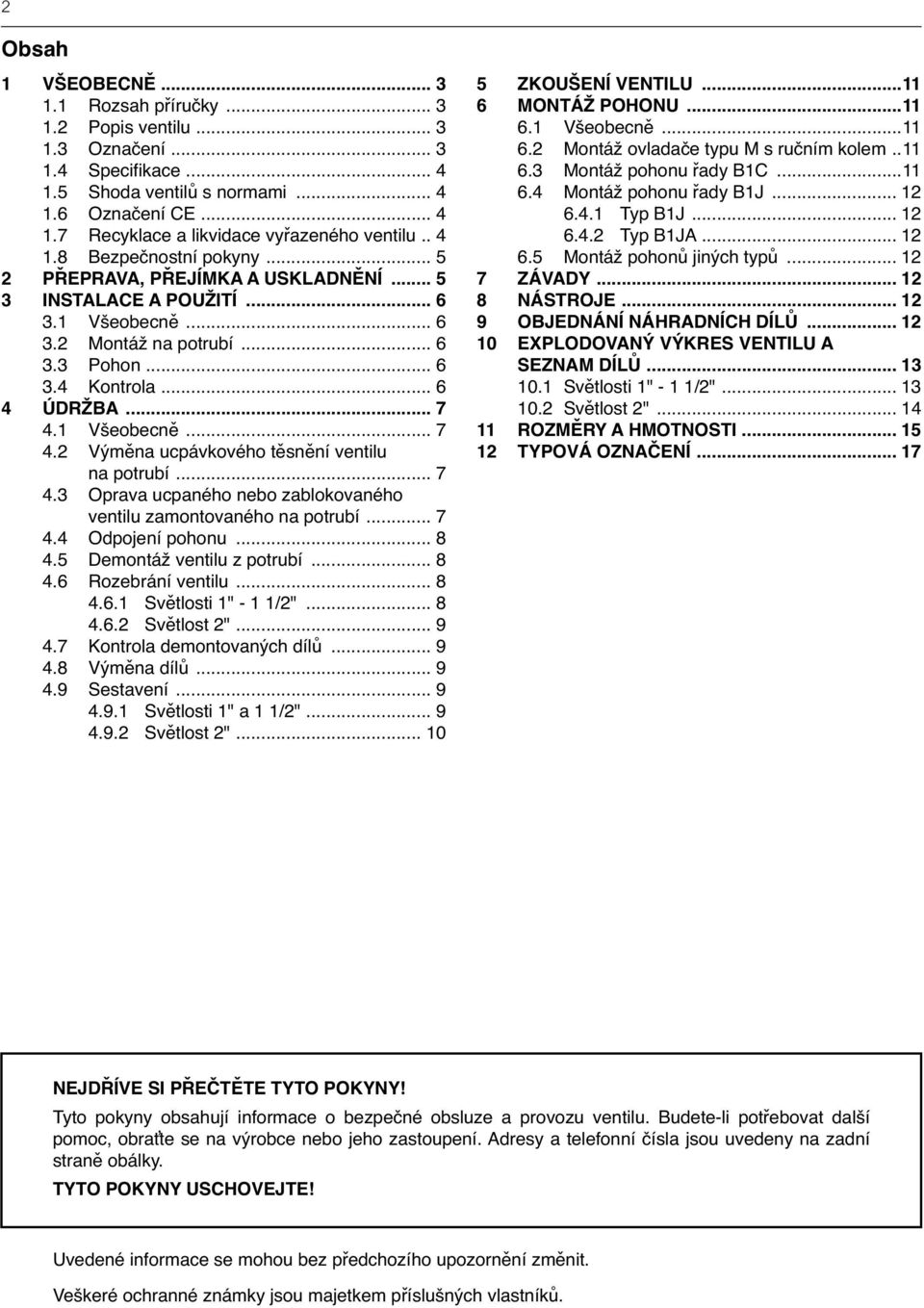

2 2 Obsah 1 VŠEOBECNĚ Rozsah příručky Popis ventilu Označení Specifikace Shoda ventilů s normami Označení CE Recyklace a likvidace vyřazeného ventilu Bezpečnostní pokyny PŘEPRAVA, PŘEJÍMKA A USKLADNĚNÍ INSTALACE A POUŽITÍ Všeobecně Montáž na potrubí Pohon Kontrola ÚDRŽBA Všeobecně Výměna ucpávkového těsnění ventilu na potrubí Oprava ucpaného nebo zablokovaného ventilu zamontovaného na potrubí Odpojení pohonu Demontáž ventilu z potrubí Rozebrání ventilu Světlosti 1" - 1 1/2" Světlost 2" Kontrola demontovaných dílů Výměna dílů Sestavení Světlosti 1" a 1 1/2" Světlost 2" ZKOUŠENÍ VENTILU MONTÁŽ POHONU Všeobecně Montáž ovladače typu M s ručním kolem Montáž pohonu řady B1C Montáž pohonu řady B1J Typ B1J Typ B1JA Montáž pohonů jiných typů ZÁVADY NÁSTROJE OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ EXPLODOVANÝ VÝKRES VENTILU A SEZNAM DÍLŮ Světlosti 1" - 1 1/2" Světlost 2" ROZMĚRY A HMOTNOSTI TYPOVÁ OZNAČENÍ NEJDŘÍVE SI PŘEČTĚTE TYTO POKYNY! Tyto pokyny obsahují informace o bezpečné obsluze a provozu ventilu. Budete-li potřebovat další pomoc, obraťte se na výrobce nebo jeho zastoupení. Adresy a telefonní čísla jsou uvedeny na zadní straně obálky. TYTO POKYNY USCHOVEJTE! Uvedené informace se mohou bez předchozího upozornění změnit. Veškeré ochranné známky jsou majetkem příslušných vlastníků.

3 3 1 VŠEOBECNĚ 1.1 Rozsah příručky Tato příručka pro instalaci, provoz a údržbu poskytuje nezbytné informace o kulových ventilech X s čepovým uložením. Krátce jsou zmíněny také pohony a další příslušenství, které lze s těmito ventily používat. Podrobnější informace najdete v samostatných příručkách k pohonům a jiným řídicím zařízením. POZNÁMKA: Volba a použití ventilu v konkrétní aplikaci vyžaduje podrobné zvážení všech parametrů. Vzhledem k povaze výrobku tato příručka nemůže upozornit na všechny situace, které mohou nastat při instalaci, použití nebo údržbě popisovaného ventilu. Pokud si nejste jisti použitím ventilu nebo jeho vhodností pro daný účel, vyžádejte si další informace od společnosti Metso Automation. 1.2 Popis ventilu Ventily X s čepovým uložením jsou přírubové kulové ventily s plným průměrem otvoru. Těleso ventilu se skládá ze dvou částí spojených šrouby. U světlostí 1" a 1 1/2" je těleso ventilu z jednoho kusu. Koule a sedla jsou upevněny za přišroubovaným víkem. Koule a hřídel jsou oddělené. Hřídel je zajištěn proti vystřelení pomocí osazení na hřídeli. Sedlo ventilu může být buď měkké, nebo kovové. Krouticí moment je přenášen z hřídele na kouli pomocí drážky na povrchu koule. U světlostí 1" a 1 1/2" je hřídel uložen přímo do drážky na povrchu koule. Ventil je obousměrně těsný. Těsnost je zajištěna rozdílem tlaků, který tlačí kouli proti výtokovému sedlu. Konstrukční detaily jednotlivých ventilů jsou obsaženy v typovém označení uvedeném na identifikačním štítku. Význam typového označení je uveden v této příručce. Kulové ventily X jsou určeny zejména pro náročné uzavírací aplikace s požadovanou velkou životností. Lze je používat i pro škrticí aplikace. Obr. 2 Konstrukce ventilu XU, světlost 2" 1.3 Označení Označení tělesa je odlité nebo vyražené na tělese (viz obr. 3). Obr. 3 Č. dávky Č. odlitku Č. dávky Jmenovitá světlost Značka výrobce Identifikační destička Materiál tělesa Značka slévárny Jmenovitá světlost Č. odlitku Značka výrobce Materiál tělesa Třída tlaku Označení na ventilu Identifikační destička Značka slévárny Identifikační štítek (obr. 4) je umístěn na přírubě. Štítek obsahuje následující údaje: 1. Materiál tělesa 2. Materiál hřídele 3. Materiál lemu 4. Materiál sedla 5. Max. a min. provozní teploty 6. Max. rozdíl tlaku a teploty při zavření 7. Třída tlaku 8. Typové označení 9. Číslo výrobního seznamu dílů ventilu 10. Model Obr. 1 Konstrukce ventilu XU, světlosti 1" a 1 1/2" (1) (2) (5) (7) (8) ATTENTION : READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO FIELD SYSTEMS FOR COPY. BODY SHAFT T max MAX. OPER. ps RATING TYPE MADE BY METSO AUTOMATION TRIM SEAT T min at No. MOD XXXX (3) (4) (6) (9) (10) Obr. 4 Identifikační štítek

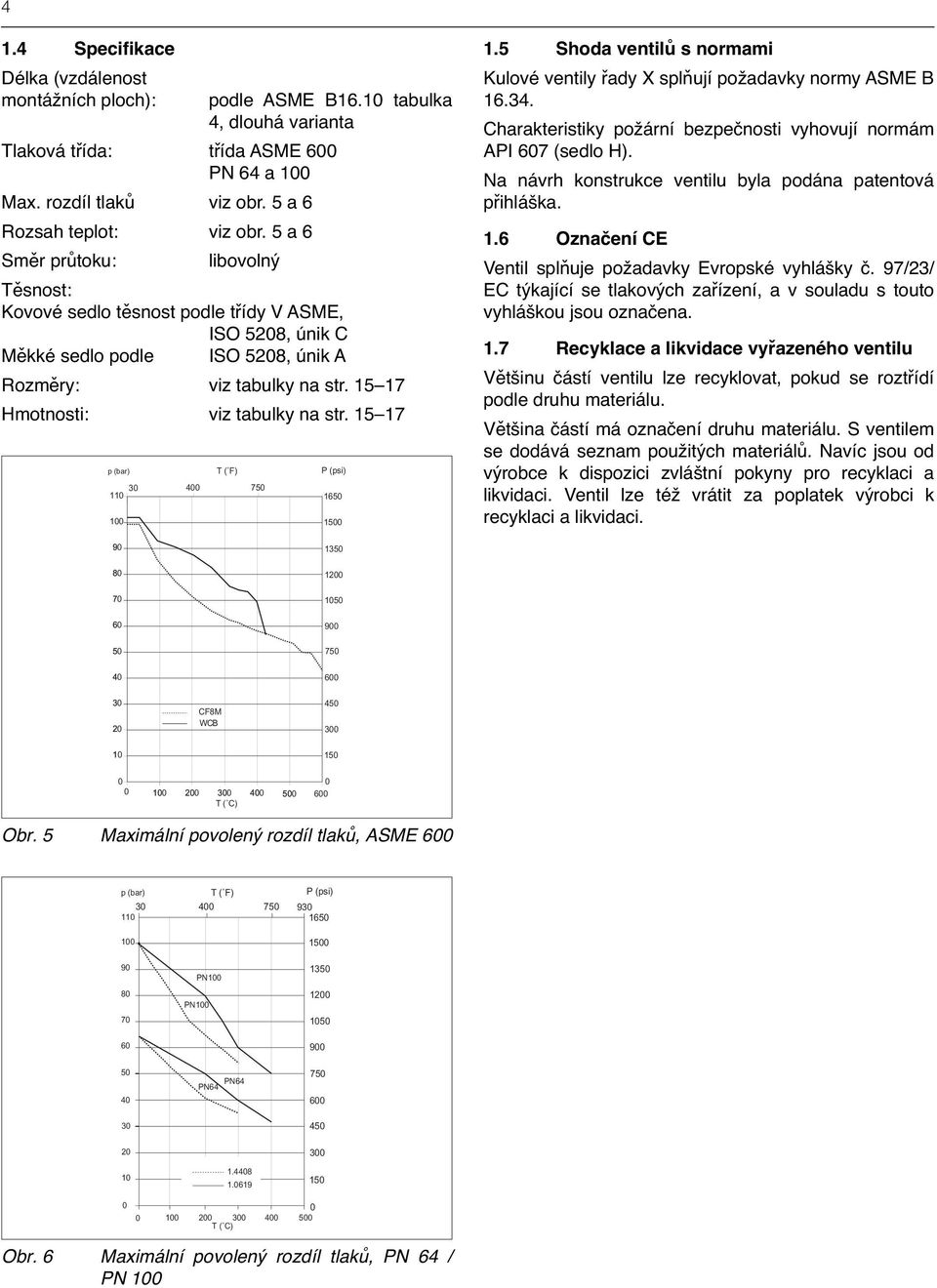

4 4 1.4 Specifikace Délka (vzdálenost montážních ploch): podle ASME B16.10 tabulka 4, dlouhá varianta Tlaková třída: třída ASME 600 PN 64 a 100 Max. rozdíl tlaků viz obr. 5 a 6 Rozsah teplot: viz obr. 5 a 6 Směr průtoku: libovolný Těsnost: Kovové sedlo těsnost podle třídy V ASME, ISO 5208, únik C Měkké sedlo podle ISO 5208, únik A Rozměry: viz tabulky na str Hmotnosti: viz tabulky na str p (bar) T ( F) P (psi) Shoda ventilů s normami Kulové ventily řady X splňují požadavky normy ASME B Charakteristiky požární bezpečnosti vyhovují normám API 607 (sedlo H). Na návrh konstrukce ventilu byla podána patentová přihláška. 1.6 Označení CE Ventil splňuje požadavky Evropské vyhlášky č. 97/23/ EC týkající se tlakových zařízení, a v souladu s touto vyhláškou jsou označena. 1.7 Recyklace a likvidace vyřazeného ventilu Většinu částí ventilu lze recyklovat, pokud se roztřídí podle druhu materiálu. Většina částí má označení druhu materiálu. S ventilem se dodává seznam použitých materiálů. Navíc jsou od výrobce k dispozici zvláštní pokyny pro recyklaci a likvidaci. Ventil lze též vrátit za poplatek výrobci k recyklaci a likvidaci CF8M WCB T ( C) Obr. 5 Maximální povolený rozdíl tlaků, ASME 600 p (bar) T ( F) PN100 PN100 PN64 PN P (psi) T ( C) Obr. 6 Maximální povolený rozdíl tlaků, PN 64 / PN 100

5 1.8 Bezpečnostní pokyny 2 PŘEPRAVA, PŘEJÍMKA A USKLADNĚNÍ Nepřekračujte výkonová omezení ventilu! Překročení limitů vyznačených na ventilu může vést k jeho poškození a způsobit nekontrolovatelné uvolnění tlaku. Důsledkem může být poškození zařízení nebo zranění obsluhy. Ventil nerozebírejte ani nedemontujte z potrubí, pokud je pod tlakem! Demontáž ventilu pod tlakem způsobí nekontrolovatelné uvolnění tlaku. Před demontáží ventilu vždy izolujte příslušnou část potrubí, uvolněte tlak a vypusťte z ventilu médium. Vezměte v úvahu typ média v potrubí. Chraňte obsluhu a okolní prostředí před škodlivými či jedovatými látkami. Zajistěte, aby do potrubí nevnikla během údržby ventilu žádná cizí látka. Pokud tak neučiníte, může dojít k poškození zařízení nebo ke zranění obsluhy. Zkontrolujte, zda během přepravy nedošlo k poškození ventilu a příslušenství. Ventil pečlivě uskladněte ve vhodném prostředí. Doporučuje se uskladnění v budově na suchém místě. Až do montáže ventilu neodstraňujte chrániče průtokového otvoru. Na místo instalace ventil přemístěte až těsně před montáží. Ventil se obvykle dodává v otevřené poloze. 5 Dejte pozor na střihací pohyb koule! Ruce a jiné části těla, nástroje a další předměty se nesmí dostat do otevřeného prostoru krytu ventilu. Také zabraňte tomu, aby se do potrubí dostaly cizí předměty. Je-li ventil v činnosti, koule funguje jako střihací nástroj. Před údržbou ventilu uzavřete a odpojte přívod stlačeného vzduchu k pohonu. Pokud tak neučiníte, může dojít k poškození zařízení nebo ke zranění obsluhy. Obr. 7 Skladování ventilu SPRÁVNĚ Dejte pozor na nadměrný hluk! Ventil může způsobit hluk v potrubí. Intenzita hluku závisí na konkrétní aplikaci. Je možné ji změřit nebo vypočítat pomocí softwaru Metso Automation Nelprof. Dodržujte platná omezení hluku v pracovním prostředí. ŠPATNĚ Dejte pozor na extrémní teploty! Těleso ventilu se může během činnosti značně ochlazovat nebo zahřívat. Chraňte obsluhu před omrznutím nebo popálením. Při práci s ventilem nebo sestavou ventilu berte v úvahu jeho hmotnost! Ventil nezdvihejte za pohon, pozicionér, koncový spínač ani za jejich potrubí. Zdvihací lana veďte bezpečně kolem tělesa ventilu (viz obr. 8). Důsledkem pádu součástí může být poškození zařízení nebo zranění obsluhy. Hmotnosti jsou uvedeny na str Obr. 8 Zdvihání ventilu Při manipulaci a údržbě kyslíkových ventilů postupujte podle příslušných pokynů.

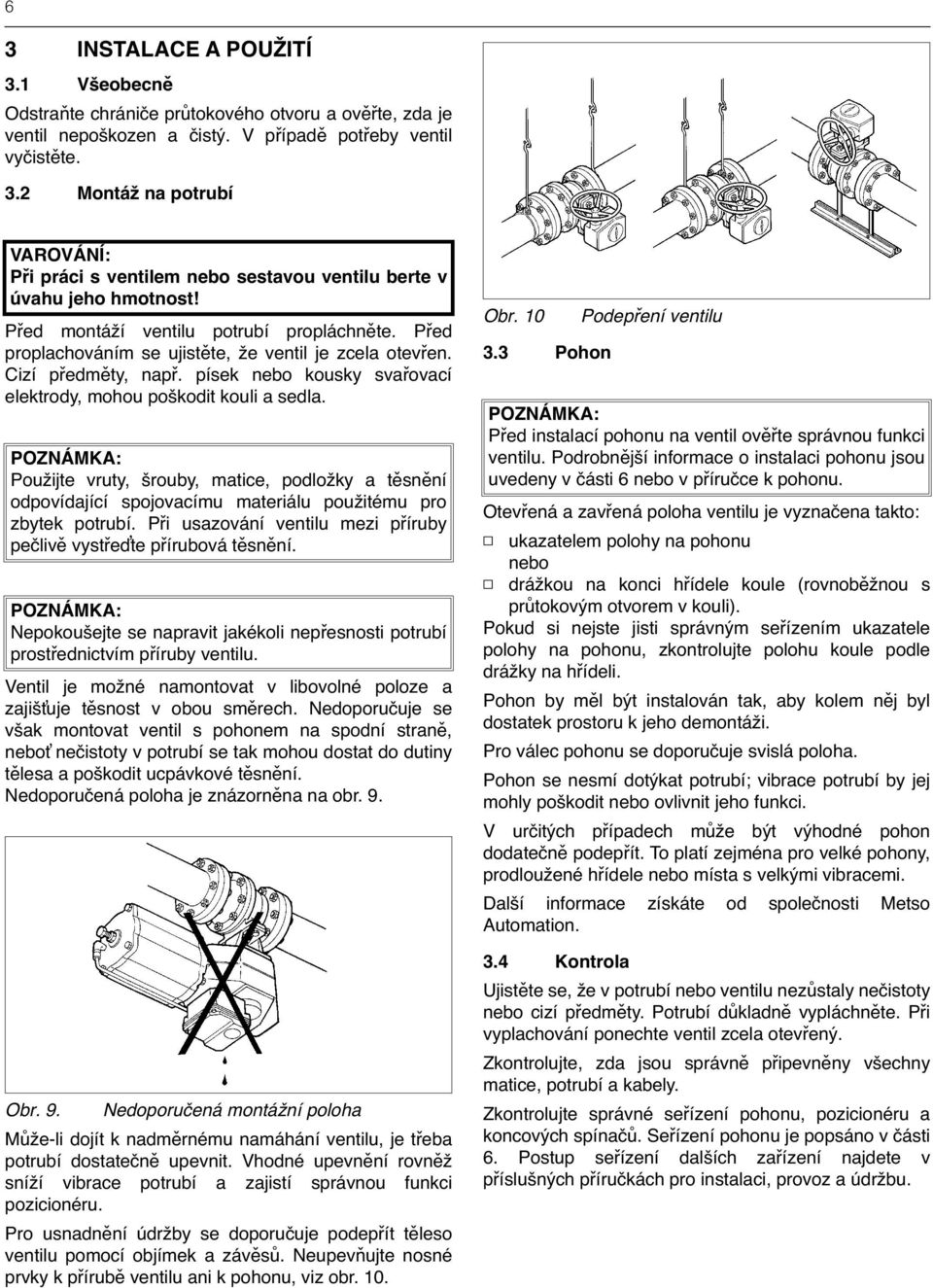

6 6 3 INSTALACE A POUŽITÍ 3.1 Všeobecně Odstraňte chrániče průtokového otvoru a ověřte, zda je ventil nepoškozen a čistý. V případě potřeby ventil vyčistěte. 3.2 Montáž na potrubí Při práci s ventilem nebo sestavou ventilu berte v úvahu jeho hmotnost! Před montáží ventilu potrubí propláchněte. Před proplachováním se ujistěte, že ventil je zcela otevřen. Cizí předměty, např. písek nebo kousky svařovací elektrody, mohou poškodit kouli a sedla. POZNÁMKA: Použijte vruty, šrouby, matice, podložky a těsnění odpovídající spojovacímu materiálu použitému pro zbytek potrubí. Při usazování ventilu mezi příruby pečlivě vystřeďte přírubová těsnění. POZNÁMKA: Nepokoušejte se napravit jakékoli nepřesnosti potrubí prostřednictvím příruby ventilu. Ventil je možné namontovat v libovolné poloze a zajišťuje těsnost v obou směrech. Nedoporučuje se však montovat ventil s pohonem na spodní straně, neboť nečistoty v potrubí se tak mohou dostat do dutiny tělesa a poškodit ucpávkové těsnění. Nedoporučená poloha je znázorněna na obr. 9. Obr. 9. Nedoporučená montážní poloha Může-li dojít k nadměrnému namáhání ventilu, je třeba potrubí dostatečně upevnit. Vhodné upevnění rovněž sníží vibrace potrubí a zajistí správnou funkci pozicionéru. Pro usnadnění údržby se doporučuje podepřít těleso ventilu pomocí objímek a závěsů. Neupevňujte nosné prvky k přírubě ventilu ani k pohonu, viz obr. 10. Obr Pohon Podepření ventilu POZNÁMKA: Před instalací pohonu na ventil ověřte správnou funkci ventilu. Podrobnější informace o instalaci pohonu jsou uvedeny v části 6 nebo v příručce k pohonu. Otevřená a zavřená poloha ventilu je vyznačena takto: ukazatelem polohy na pohonu nebo drážkou na konci hřídele koule (rovnoběžnou s průtokovým otvorem v kouli). Pokud si nejste jisti správným seřízením ukazatele polohy na pohonu, zkontrolujte polohu koule podle drážky na hřídeli. Pohon by měl být instalován tak, aby kolem něj byl dostatek prostoru k jeho demontáži. Pro válec pohonu se doporučuje svislá poloha. Pohon se nesmí dotýkat potrubí; vibrace potrubí by jej mohly poškodit nebo ovlivnit jeho funkci. V určitých případech může být výhodné pohon dodatečně podepřít. To platí zejména pro velké pohony, prodloužené hřídele nebo místa s velkými vibracemi. Další informace získáte od společnosti Metso Automation. 3.4 Kontrola Ujistěte se, že v potrubí nebo ventilu nezůstaly nečistoty nebo cizí předměty. Potrubí důkladně vypláchněte. Při vyplachování ponechte ventil zcela otevřený. Zkontrolujte, zda jsou správně připevněny všechny matice, potrubí a kabely. Zkontrolujte správné seřízení pohonu, pozicionéru a koncových spínačů. Seřízení pohonu je popsáno v části 6. Postup seřízení dalších zařízení najdete v příslušných příručkách pro instalaci, provoz a údržbu.

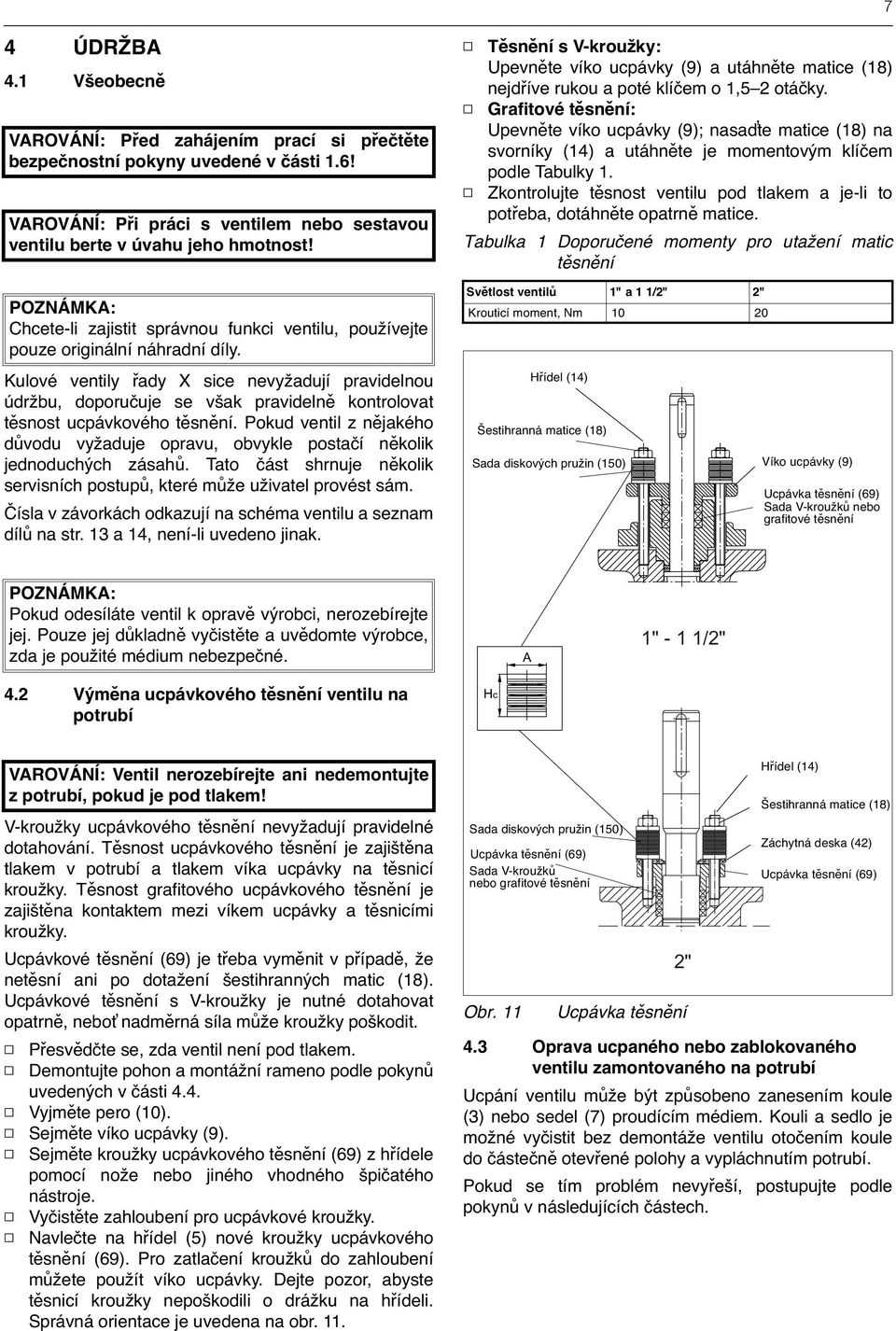

7 7 4 ÚDRŽBA 4.1 Všeobecně Před zahájením prací si přečtěte bezpečnostní pokyny uvedené v části 1.6! Při práci s ventilem nebo sestavou ventilu berte v úvahu jeho hmotnost! POZNÁMKA: Chcete-li zajistit správnou funkci ventilu, používejte pouze originální náhradní díly. Kulové ventily řady X sice nevyžadují pravidelnou údržbu, doporučuje se však pravidelně kontrolovat těsnost ucpávkového těsnění. Pokud ventil z nějakého důvodu vyžaduje opravu, obvykle postačí několik jednoduchých zásahů. Tato část shrnuje několik servisních postupů, které může uživatel provést sám. Čísla v závorkách odkazují na schéma ventilu a seznam dílů na str. 13 a 14, není-li uvedeno jinak. Těsnění s V-kroužky: Upevněte víko ucpávky (9) a utáhněte matice (18) nejdříve rukou a poté klíčem o 1,5 2 otáčky. Grafitové těsnění: Upevněte víko ucpávky (9); nasaďte matice (18) na svorníky (14) a utáhněte je momentovým klíčem podle Tabulky 1. Zkontrolujte těsnost ventilu pod tlakem a je-li to potřeba, dotáhněte opatrně matice. Tabulka 1 Doporučené momenty pro utažení matic těsnění Světlost ventilů 1" a 1 1/2" 2" Krouticí moment, Nm Hřídel (14) Šestihranná matice (18) Sada diskových pružin (150) Víko ucpávky (9) Ucpávka těsnění (69) Sada V-kroužků nebo grafitové těsnění POZNÁMKA: Pokud odesíláte ventil k opravě výrobci, nerozebírejte jej. Pouze jej důkladně vyčistěte a uvědomte výrobce, zda je použité médium nebezpečné. A 1" - 1 1/2" 4.2 Výměna ucpávkového těsnění ventilu na potrubí Hc Ventil nerozebírejte ani nedemontujte z potrubí, pokud je pod tlakem! V-kroužky ucpávkového těsnění nevyžadují pravidelné dotahování. Těsnost ucpávkového těsnění je zajištěna tlakem v potrubí a tlakem víka ucpávky na těsnicí kroužky. Těsnost grafitového ucpávkového těsnění je zajištěna kontaktem mezi víkem ucpávky a těsnicími kroužky. Ucpávkové těsnění (69) je třeba vyměnit v případě, že netěsní ani po dotažení šestihranných matic (18). Ucpávkové těsnění s V-kroužky je nutné dotahovat opatrně, neboť nadměrná síla může kroužky poškodit. Přesvědčte se, zda ventil není pod tlakem. Demontujte pohon a montážní rameno podle pokynů uvedených v části 4.4. Vyjměte pero (10). Sejměte víko ucpávky (9). Sejměte kroužky ucpávkového těsnění (69) z hřídele pomocí nože nebo jiného vhodného špičatého nástroje. Vyčistěte zahloubení pro ucpávkové kroužky. Navlečte na hřídel (5) nové kroužky ucpávkového těsnění (69). Pro zatlačení kroužků do zahloubení můžete použít víko ucpávky. Dejte pozor, abyste těsnicí kroužky nepoškodili o drážku na hřídeli. Správná orientace je uvedena na obr. 11. Sada diskových pružin (150) Ucpávka těsnění (69) Sada V-kroužků nebo grafitové těsnění Obr. 11 Ucpávka těsnění 4.3 Oprava ucpaného nebo zablokovaného ventilu zamontovaného na potrubí 2" Hřídel (14) Šestihranná matice (18) Záchytná deska (42) Ucpávka těsnění (69) Ucpání ventilu může být způsobeno zanesením koule (3) nebo sedel (7) proudícím médiem. Kouli a sedlo je možné vyčistit bez demontáže ventilu otočením koule do částečně otevřené polohy a vypláchnutím potrubí. Pokud se tím problém nevyřeší, postupujte podle pokynů v následujících částech.

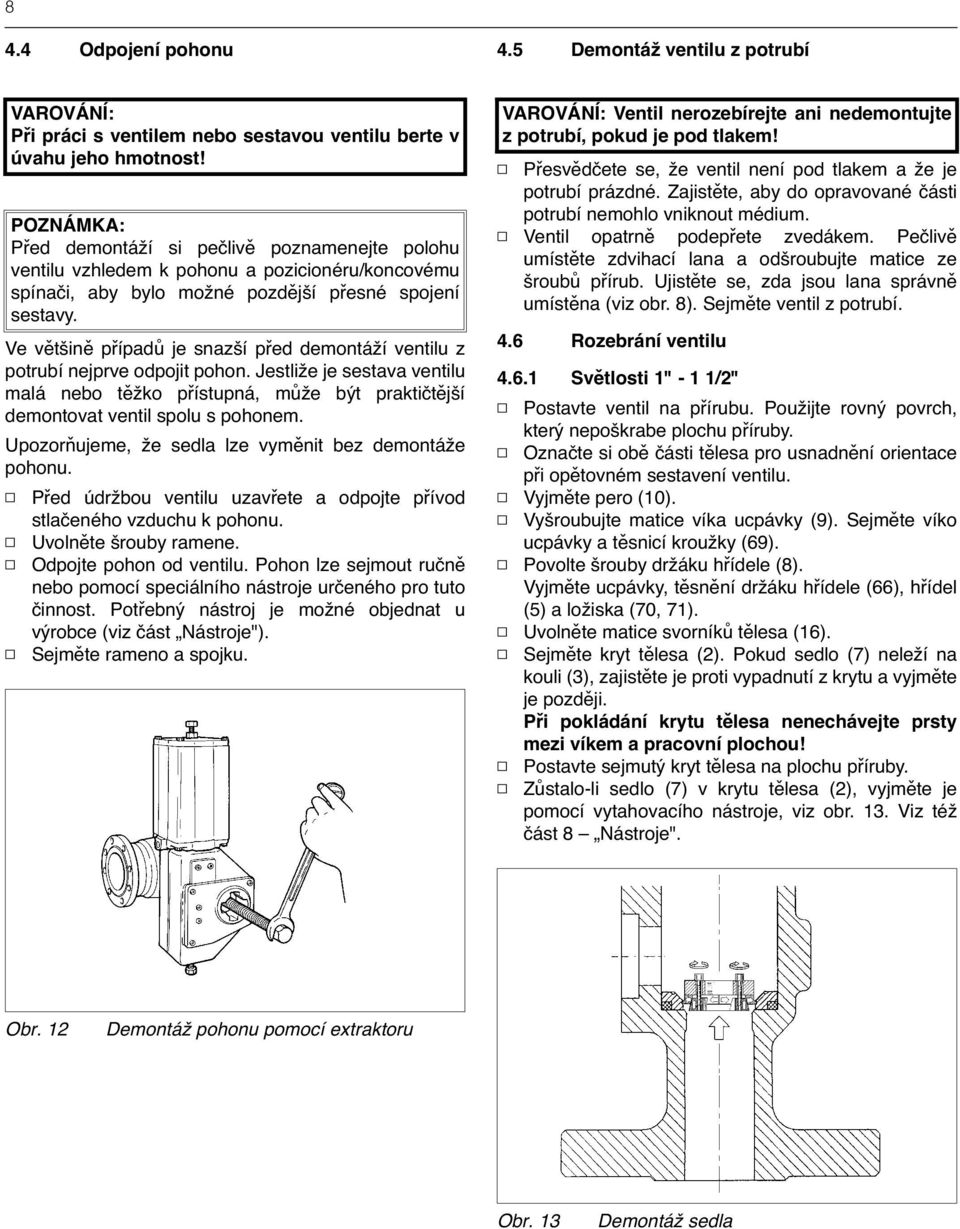

8 8 4.4 Odpojení pohonu 4.5 Demontáž ventilu z potrubí Při práci s ventilem nebo sestavou ventilu berte v úvahu jeho hmotnost! POZNÁMKA: Před demontáží si pečlivě poznamenejte polohu ventilu vzhledem k pohonu a pozicionéru/koncovému spínači, aby bylo možné pozdější přesné spojení sestavy. Ve většině případů je snazší před demontáží ventilu z potrubí nejprve odpojit pohon. Jestliže je sestava ventilu malá nebo těžko přístupná, může být praktičtější demontovat ventil spolu s pohonem. Upozorňujeme, že sedla lze vyměnit bez demontáže pohonu. Před údržbou ventilu uzavřete a odpojte přívod stlačeného vzduchu k pohonu. Uvolněte šrouby ramene. Odpojte pohon od ventilu. Pohon lze sejmout ručně nebo pomocí speciálního nástroje určeného pro tuto činnost. Potřebný nástroj je možné objednat u výrobce (viz část Nástroje"). Sejměte rameno a spojku. Ventil nerozebírejte ani nedemontujte z potrubí, pokud je pod tlakem! Přesvědčete se, že ventil není pod tlakem a že je potrubí prázdné. Zajistěte, aby do opravované části potrubí nemohlo vniknout médium. Ventil opatrně podepřete zvedákem. Pečlivě umístěte zdvihací lana a odšroubujte matice ze šroubů přírub. Ujistěte se, zda jsou lana správně umístěna (viz obr. 8). Sejměte ventil z potrubí. 4.6 Rozebrání ventilu Světlosti 1" - 1 1/2" Postavte ventil na přírubu. Použijte rovný povrch, který nepoškrabe plochu příruby. Označte si obě části tělesa pro usnadnění orientace při opětovném sestavení ventilu. Vyjměte pero (10). Vyšroubujte matice víka ucpávky (9). Sejměte víko ucpávky a těsnicí kroužky (69). Povolte šrouby držáku hřídele (8). Vyjměte ucpávky, těsnění držáku hřídele (66), hřídel (5) a ložiska (70, 71). Uvolněte matice svorníků tělesa (16). Sejměte kryt tělesa (2). Pokud sedlo (7) neleží na kouli (3), zajistěte je proti vypadnutí z krytu a vyjměte je později. Při pokládání krytu tělesa nenechávejte prsty mezi víkem a pracovní plochou! Postavte sejmutý kryt tělesa na plochu příruby. Zůstalo-li sedlo (7) v krytu tělesa (2), vyjměte je pomocí vytahovacího nástroje, viz obr. 13. Viz též část 8 Nástroje". Obr. 12 Demontáž pohonu pomocí extraktoru Obr. 13 Demontáž sedla

9 Světlost 2" Postavte ventil na přírubu. Použijte rovný povrch, který nepoškrábe plochu příruby. Ujistěte se, že matice svorníků tělesa (16) směřují nahoru. Označte si obě části tělesa pro usnadnění orientace při opětovném sestavení ventilu. Otočte kouli do zavřené polohy. Vyjměte pero (10). Uvolněte matice svorníků tělesa (16). Sejměte kryt tělesa (2). Pokud sedlo (7) neleží na kouli (3), zajistěte jej proti vypadnutí z krytu a vyjměte je později. Při pokládání krytu tělesa nenechávejte prsty mezi víkem a pracovní plochou! Postavte sejmutý kryt tělesa na plochu příruby. Viz obr. 14. Obr. 16 Vyjmutí koule Sejměte axiální ložisko/a (70), sekundární těsnění hřídele (71), ucpávkové kroužky (69) a těsnění víka (65). Dále vyjměte těsnění (63) ze sedel koule. 4.7 Kontrola demontovaných dílů Demontované díly očistěte. Zkontrolujte, zda není poškozena hřídel (5) nebo ložiska (70). Pod jasným světlem zkontrolujte, zda koule (3) nebo sedla (7) nejsou poškozeny (poškrábány). Kouli a sedla je možné v případě potřeby vyměnit. Zkontrolujte, zda nejsou poškozeny těsnicí plochy spoje mezi tělesem a krytem. Obr. 14 Zdvihání víka ventilu Zůstalo-li sedlo v krytu tělesa, vyjměte je. Pokud drží pevně, je třeba pro jeho vyjmutí použít speciální nástroj (viz obr. 15 a část "Nástroje"). 4.8 Výměna dílů Při každém rozebrání ventilu z důvodu údržby se doporučuje výměna všech dílů z měkkých materiálů. Ostatní díly vyměňte podle potřeby. Správnou funkci ventilu zajistíte použitím originálních náhradních dílů (viz část Objednání náhradních dílů"). 4.9 Sestavení Světlosti 1" a 1 1/2" Postavte těleso ventilu (1) a kryt tělesa (2) na přírubu potrubí. Použijte rovný povrch, který nepoškrábe plochu příruby. Sedlo H: Vložte O-kroužek zadního těsnění (63) do drážky sedla (7), viz obr. 17, a potom obě části spolu do zahloubení v tělese ventilu Obr. 15 Vyjmutí sedla Vyjměte kouli (3) z tělesa (1) uchopením skrz průtokový otvor (u malých světlostí) nebo protažením lana průtokovým otvorem a současně omotáním kolem osy průtokového otvoru. S koulí zacházejte opatrně a položte ji na měkký povrch. Viz obr. 16. Stáhněte unášeč koule (4) z hřídele (5) a vyjměte sedlo (7) z dolní poloviny tělesa ventilu (1). Vyjměte ucpávku těsnění (9). Vytlačte hřídel z víka ventilu a vyjměte jej. Obr. 17 Montáž zadního těsnění a sedla H Sedlo H: Usaďte sedlo do tělesa ventilu pomocí speciálního nástroje, který si objednáte od výrobce. S nástrojem se dodává návod k použití. Sedla T / M: Usaďte sedlo (7) do válcového zahloubení v tělese. Usaďte kouli na sedlo tak, aby drážka směřovala k otvoru pro hřídel. Vtlačte hřídel zvnějšku do ventilu. Ujistěte se, že konec hřídele (5) zapadne do drážky v kouli.

10 10 1, 2 7 Drážky ve směru ke kouli Světlost 2" Postavte těleso ventilu a kryt tělesa na přírubu potrubí. Použijte rovný povrch, který nepoškrábe plochu příruby. Sedlo S / K: Vložte O-kroužek zadního těsnění (63) do drážky sedla (7), viz obr. 18. Vložte jedno ze sedel do zahloubení v tělese ventilu. Obr. 18 Montáž sedla T / M Sedlo H: Sestavte sedlo (25), pružinu (62), zadní těsnění (75) a záložní kroužek (76), viz obr. 17, a tuto sestavu vložte do víka (2). Sedlo T / M: Uložte sedlo (7) na kouli (3), viz obr. 22. Nasaďte axiální ložiska (70, 71), nejdříve díl (70), na hřídel a posuňte je k osazení hřídele. Vložte těsnění (66) držáku hřídele do drážky, vraťte držák hřídele (8) zpět na místo a utáhněte svorníky (13). Stejnoměrně utáhněte matice (17) svorníků (13) tak, abyste dosáhli rovnoměrného přitažení těsnění (66). Jsou-li závity namazány, je potřebný krouticí moment pro utažení 25 Nm. Vložte těsnění tělesa (65) do drážky v tělese (2) proti osazení příruby. Nasaďte kryt tělesa (2) opatrně na svorníky (12) tělesa (1). Ujistěte se, zda jsou otvory přírub zarovnány podle značky, kterou jste udělali při rozebírání. Dotáhněte matice svorníků tělesa (16). Matice dotahujte křížem postupně podél celého obvodu. Doporučené momenty dotažení jsou uvedeny v tabulce 2. Tabulka 2 Doporučené momenty pro utahování matic svorníků tělesa Doporučené momenty pro utahování (Nm) Závit Nerezová ocel Uhlíkatá ocel 5/8" nebo M /4" nebo M POZNÁMKA: Závity je třeba dobře namazat. Jsou-li svorníky a matice nenamazané a byly-li již předtím použity, je třeba momenty zvýšit asi o 50 %. Zatlačte těsnicí kroužky (69) na jejich místo v držáku hřídele (8). Dotáhněte svorníky (14). Položte víčko ucpávky (9) na těsnicí kroužky (69). Lehce našroubujte matice (18) na svorníky (14). Vložte do drážky hřídele pero (10). Několikrát ventil zavřete a otevřete a ujistěte se, že je koule ve správné poloze mezi oběma sedly. Dotáhněte matice ucpávkového těsnění (10 Nm) podle části 4.2. Zkontrolujte, zda ucpávkové těsnění pod tlakem nepodtéká a v případě potřeby s citem dotáhněte matice. Namontujte ventil na potrubí se stejnou přesností a opatrností jako při jeho demontáži. Postupujte podle pokynů uvedených v části 3. Sedlo S/K Sedlo H Obr. 19 Montáž zadního těsnění, sedla S / K a H Sedlo H: Vložte O-kroužek zadního těsnění (63), viz obr. 18, a sedlo (7) do zahloubení v tělese ventilu. Sedlo K / H: Zajistěte sedlo (7) pomocí speciálního nástroje. Nástroj se dodává s návodem k použití. Sedlo T / M: Vložte sedlo (7) do zahloubení v tělese. Nasaďte axiální ložisko/a (70) a sekundární těsnění hřídele (71) na hřídel (5). Pro orientaci si prohlédněte explodovaný pohled. Vložte hřídel zevnitř do tělesa (1) a zvnějšku vložte ucpávkové těsnění (69). Na hřídel (5) nasaďte ucpávkové těsnění (9). Prsty utáhněte matice těsnění (18). Nasuňte na hřídel unášeč koule (4). Dejte pozor na správnou orientaci. Opatrně vložte kouli do tělesa ventilu (1). Sedlo K: Vložte další sedlo (se zadním těsněním) do víka ventilu (2), jak bylo popsáno. Sedlo zajistěte. Sedlo S: Položte sedlo na vrchol koule. Sedlo H: Vložte zadní těsnění (75), záložní kroužek (76), pružinu (62) podle obr. 17, a sedlo (7) do víka tělesa. Sedlo T / M: Položte sedlo (7) na kouli. Vložte těsnění tělesa (65) do drážky v tělese. Nasaďte kryt tělesa (2) opatrně na svorníky (12) tělesa (1). Ujistěte se, zda jsou otvory přírub zarovnány podle značky, kterou jste udělali při rozebírání. Dotáhněte matice svorníků tělesa (16). Matice dotahujte křížem postupně podél celého obvodu. Doporučené momenty dotažení jsou uvedeny v tabulce 2. Vložte do drážky hřídele pero (10). 2

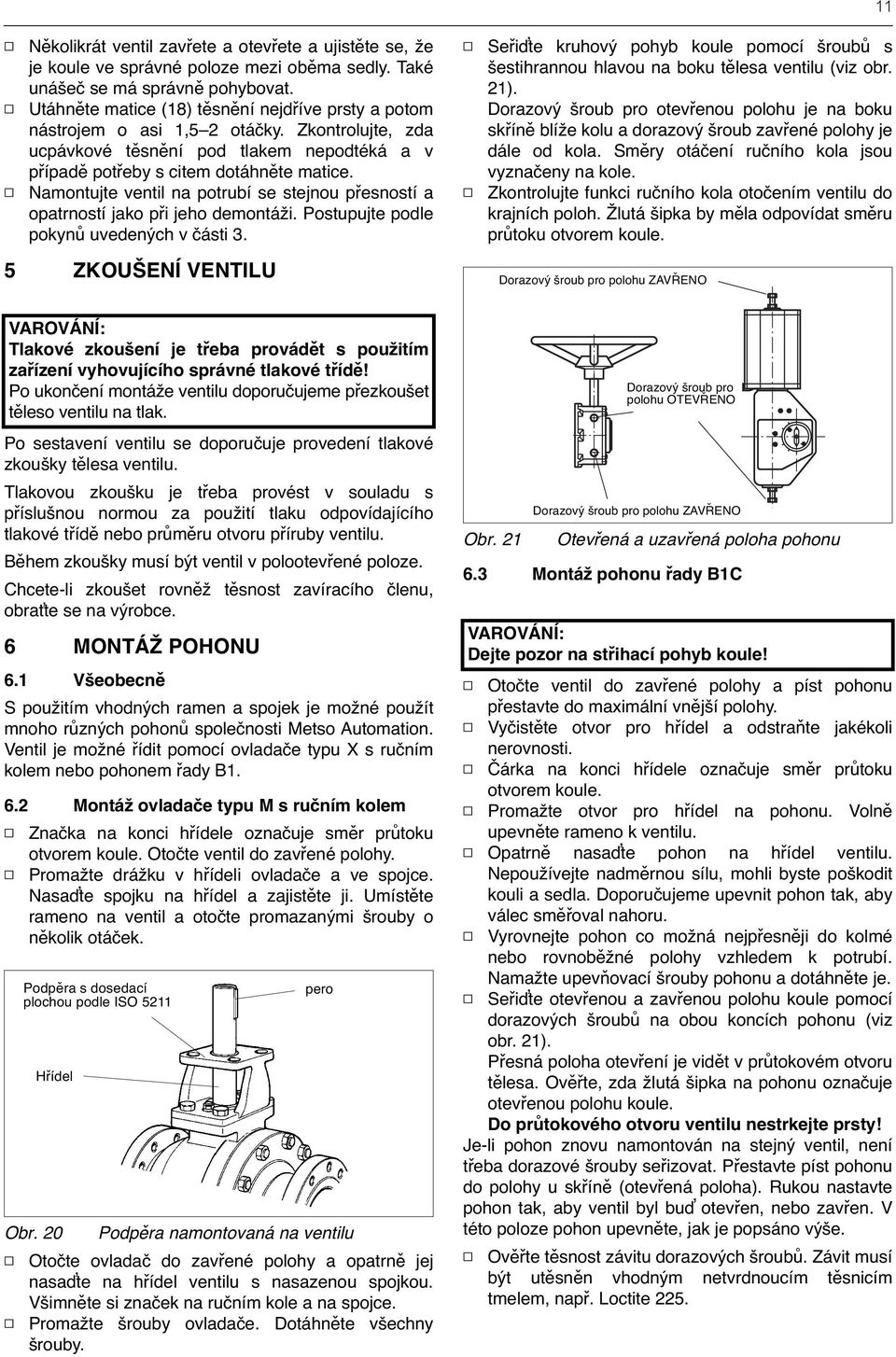

11 Několikrát ventil zavřete a otevřete a ujistěte se, že je koule ve správné poloze mezi oběma sedly. Také unášeč se má správně pohybovat. Utáhněte matice (18) těsnění nejdříve prsty a potom nástrojem o asi 1,5 2 otáčky. Zkontrolujte, zda ucpávkové těsnění pod tlakem nepodtéká a v případě potřeby s citem dotáhněte matice. Namontujte ventil na potrubí se stejnou přesností a opatrností jako při jeho demontáži. Postupujte podle pokynů uvedených v části 3. 5 ZKOUŠENÍ VENTILU 11 Seřiďte kruhový pohyb koule pomocí šroubů s šestihrannou hlavou na boku tělesa ventilu (viz obr. 21). Dorazový šroub pro otevřenou polohu je na boku skříně blíže kolu a dorazový šroub zavřené polohy je dále od kola. Směry otáčení ručního kola jsou vyznačeny na kole. Zkontrolujte funkci ručního kola otočením ventilu do krajních poloh. Žlutá šipka by měla odpovídat směru průtoku otvorem koule. Dorazový šroub pro polohu ZAVŘENO Tlakové zkoušení je třeba provádět s použitím zařízení vyhovujícího správné tlakové třídě! Po ukončení montáže ventilu doporučujeme přezkoušet těleso ventilu na tlak. Po sestavení ventilu se doporučuje provedení tlakové zkoušky tělesa ventilu. Tlakovou zkoušku je třeba provést v souladu s příslušnou normou za použití tlaku odpovídajícího tlakové třídě nebo průměru otvoru příruby ventilu. Během zkoušky musí být ventil v polootevřené poloze. Chcete-li zkoušet rovněž těsnost zavíracího členu, obraťte se na výrobce. 6 MONTÁŽ POHONU 6.1 Všeobecně S použitím vhodných ramen a spojek je možné použít mnoho různých pohonů společnosti Metso Automation. Ventil je možné řídit pomocí ovladače typu X s ručním kolem nebo pohonem řady B Montáž ovladače typu M s ručním kolem Značka na konci hřídele označuje směr průtoku otvorem koule. Otočte ventil do zavřené polohy. Promažte drážku v hřídeli ovladače a ve spojce. Nasaďte spojku na hřídel a zajistěte ji. Umístěte rameno na ventil a otočte promazanými šrouby o několik otáček. Podpěra s dosedací plochou podle ISO 5211 Hřídel pero Obr. 20 Podpěra namontovaná na ventilu Otočte ovladač do zavřené polohy a opatrně jej nasaďte na hřídel ventilu s nasazenou spojkou. Všimněte si značek na ručním kole a na spojce. Promažte šrouby ovladače. Dotáhněte všechny šrouby. Obr. 21 Otevřená a uzavřená poloha pohonu 6.3 Montáž pohonu řady B1C Dejte pozor na střihací pohyb koule! Otočte ventil do zavřené polohy a píst pohonu přestavte do maximální vnější polohy. Vyčistěte otvor pro hřídel a odstraňte jakékoli nerovnosti. Čárka na konci hřídele označuje směr průtoku otvorem koule. Promažte otvor pro hřídel na pohonu. Volně upevněte rameno k ventilu. Opatrně nasaďte pohon na hřídel ventilu. Nepoužívejte nadměrnou sílu, mohli byste poškodit kouli a sedla. Doporučujeme upevnit pohon tak, aby válec směřoval nahoru. Vyrovnejte pohon co možná nejpřesněji do kolmé nebo rovnoběžné polohy vzhledem k potrubí. Namažte upevňovací šrouby pohonu a dotáhněte je. Seřiďte otevřenou a zavřenou polohu koule pomocí dorazových šroubů na obou koncích pohonu (viz obr. 21). Přesná poloha otevření je vidět v průtokovém otvoru tělesa. Ověřte, zda žlutá šipka na pohonu označuje otevřenou polohu koule. Do průtokového otvoru ventilu nestrkejte prsty! Je-li pohon znovu namontován na stejný ventil, není třeba dorazové šrouby seřizovat. Přestavte píst pohonu do polohy u skříně (otevřená poloha). Rukou nastavte pohon tak, aby ventil byl buď otevřen, nebo zavřen. V této poloze pohon upevněte, jak je popsáno výše. Dorazový šroub pro polohu OTEVŘENO Dorazový šroub pro polohu ZAVŘENO Ověřte těsnost závitu dorazových šroubů. Závit musí být utěsněn vhodným netvrdnoucím těsnicím tmelem, např. Loctite 225.

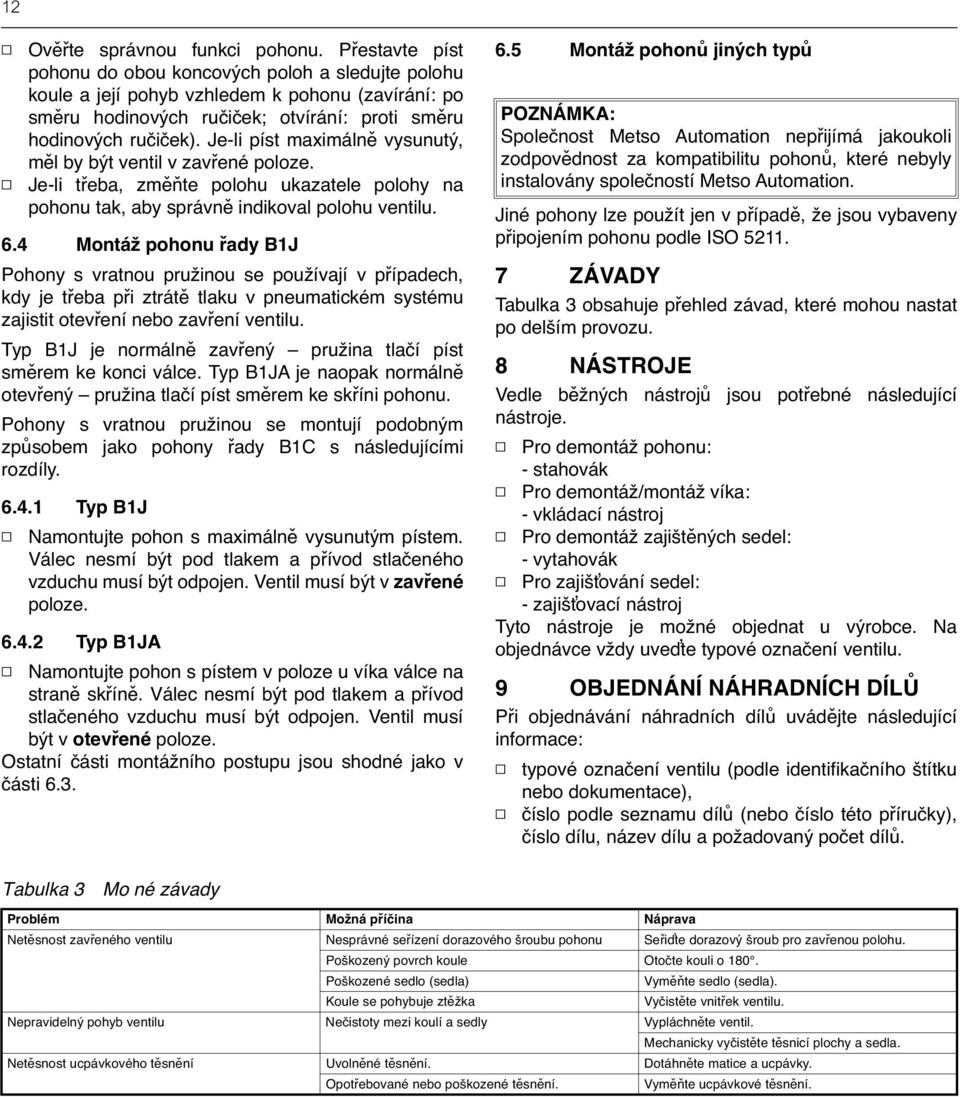

12 12 Ověřte správnou funkci pohonu. Přestavte píst pohonu do obou koncových poloh a sledujte polohu koule a její pohyb vzhledem k pohonu (zavírání: po směru hodinových ručiček; otvírání: proti směru hodinových ručiček). Je-li píst maximálně vysunutý, měl by být ventil v zavřené poloze. Je-li třeba, změňte polohu ukazatele polohy na pohonu tak, aby správně indikoval polohu ventilu. 6.4 Montáž pohonu řady B1J Pohony s vratnou pružinou se používají v případech, kdy je třeba při ztrátě tlaku v pneumatickém systému zajistit otevření nebo zavření ventilu. Typ B1J je normálně zavřený pružina tlačí píst směrem ke konci válce. Typ B1JA je naopak normálně otevřený pružina tlačí píst směrem ke skříni pohonu. Pohony s vratnou pružinou se montují podobným způsobem jako pohony řady B1C s následujícími rozdíly Typ B1J Namontujte pohon s maximálně vysunutým pístem. Válec nesmí být pod tlakem a přívod stlačeného vzduchu musí být odpojen. Ventil musí být v zavřené poloze Typ B1JA Namontujte pohon s pístem v poloze u víka válce na straně skříně. Válec nesmí být pod tlakem a přívod stlačeného vzduchu musí být odpojen. Ventil musí být v otevřené poloze. Ostatní části montážního postupu jsou shodné jako v části Montáž pohonů jiných typů POZNÁMKA: Společnost Metso Automation nepřijímá jakoukoli zodpovědnost za kompatibilitu pohonů, které nebyly instalovány společností Metso Automation. Jiné pohony lze použít jen v případě, že jsou vybaveny připojením pohonu podle ISO ZÁVADY Tabulka 3 obsahuje přehled závad, které mohou nastat po delším provozu. 8 NÁSTROJE Vedle běžných nástrojů jsou potřebné následující nástroje. Pro demontáž pohonu: - stahovák Pro demontáž/montáž víka: - vkládací nástroj Pro demontáž zajištěných sedel: - vytahovák Pro zajišťování sedel: - zajišťovací nástroj Tyto nástroje je možné objednat u výrobce. Na objednávce vždy uveďte typové označení ventilu. 9 OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ Při objednávání náhradních dílů uvádějte následující informace: typové označení ventilu (podle identifikačního štítku nebo dokumentace), číslo podle seznamu dílů (nebo číslo této příručky), číslo dílu, název dílu a požadovaný počet dílů. Tabulka 3 Mo né závady Problém Možná příčina Náprava Netěsnost zavřeného ventilu Nesprávné seřízení dorazového šroubu pohonu Seřiďte dorazový šroub pro zavřenou polohu. Poškozený povrch koule Otočte kouli o 180. Poškozené sedlo (sedla) Vyměňte sedlo (sedla). Koule se pohybuje ztěžka Vyčistěte vnitřek ventilu. Nepravidelný pohyb ventilu Nečistoty mezi koulí a sedly Vypláchněte ventil. Mechanicky vyčistěte těsnicí plochy a sedla. Netěsnost ucpávkového těsněníuvolněné těsnění. Dotáhněte matice a ucpávky. Opotřebované nebo poškozené těsnění. Vyměňte ucpávkové těsnění.

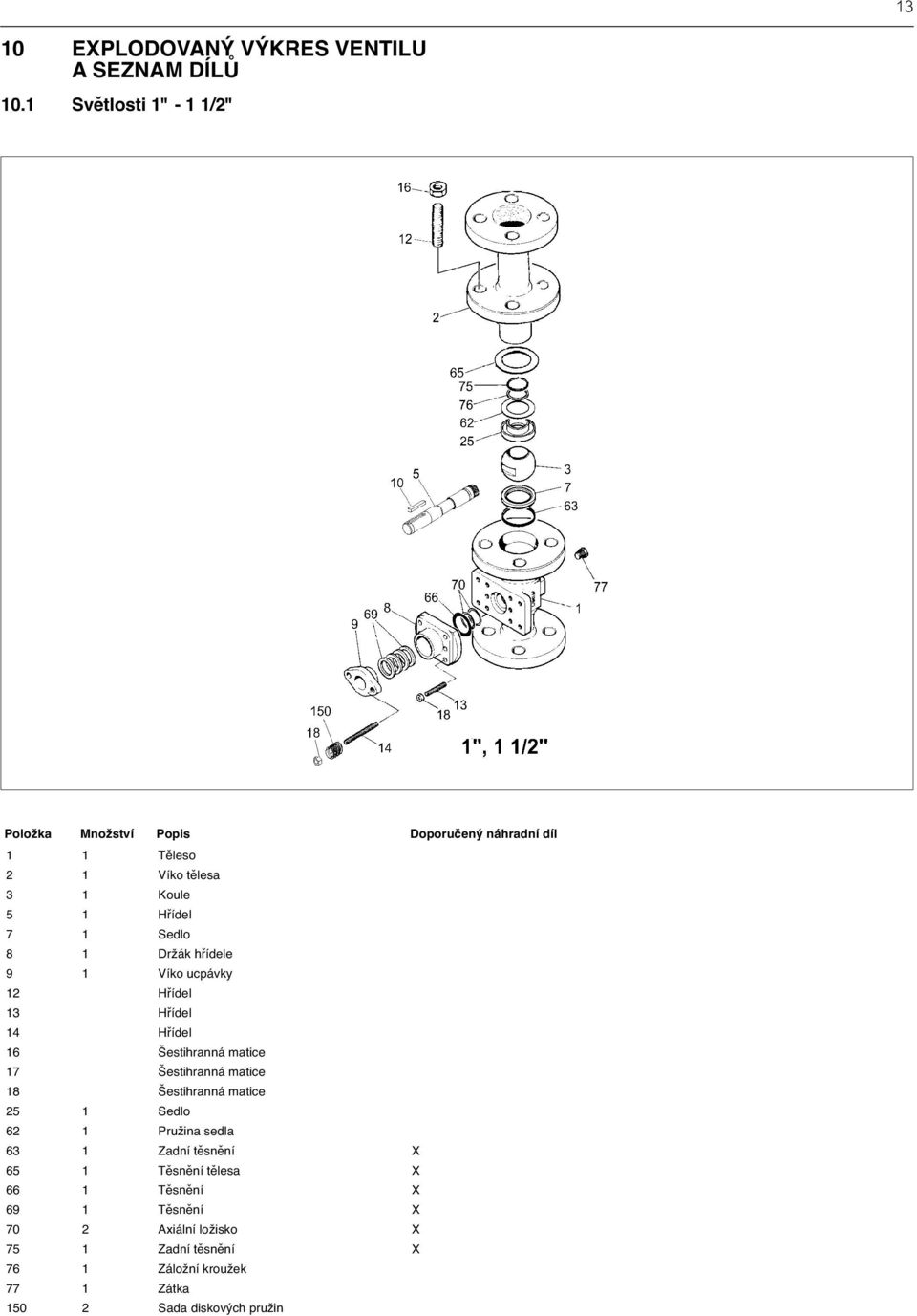

13 13 10 EXPLODOVANÝ VÝKRES VENTILU A SEZNAM DÍLŮ 10.1 Světlosti 1" - 1 1/2" Položka Množství Popis Doporučený náhradní díl 1 1 Těleso 2 1 Víko tělesa 3 1 Koule 5 1 Hřídel 7 1 Sedlo 8 1 Držák hřídele 9 1 Víko ucpávky 12 Hřídel 13 Hřídel 14 Hřídel 16 Šestihranná matice 17 Šestihranná matice 18 Šestihranná matice 25 1 Sedlo 62 1 Pružina sedla 63 1 Zadní těsnění X 65 1 Těsnění tělesa X 66 1 TěsněníX 69 1 TěsněníX 70 2 Axiální ložisko X 75 1 Zadní těsnění X 76 1 Záložní kroužek 77 1 Zátka Sada diskových pružin

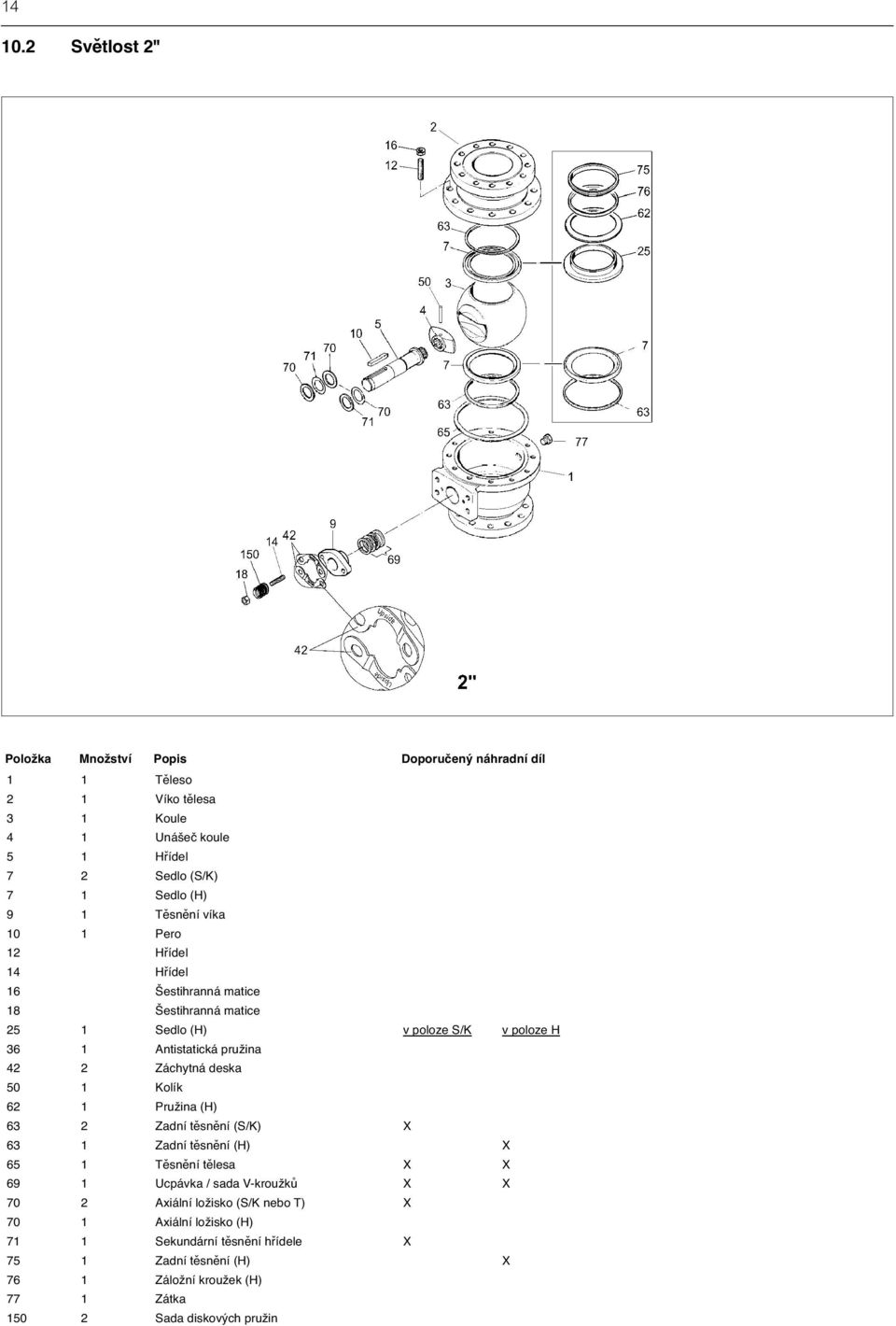

14 Světlost 2" Položka Množství Popis Doporučený náhradní díl 1 1 Těleso 2 1 Víko tělesa 3 1 Koule 4 1 Unášeč koule 5 1 Hřídel 7 2 Sedlo (S/K) 7 1 Sedlo (H) 9 1 Těsnění víka 10 1 Pero 12 Hřídel 14 Hřídel 16 Šestihranná matice 18 Šestihranná matice 25 1 Sedlo (H) v poloze S/K v poloze H 36 1 Antistatická pružina 42 2 Záchytná deska 50 1 Kolík 62 1 Pružina (H) 63 2 Zadní těsnění (S/K) X 63 1 Zadní těsnění (H) X 65 1 Těsnění tělesa X X 69 1 Ucpávka / sada V-kroužků X X 70 2 Axiální ložisko (S/K nebo T) X 70 1 Axiální ložisko (H) 71 1 Sekundární těsnění hřídele X 75 1 Zadní těsnění (H) X 76 1 Záložní kroužek (H) 77 1 Zátka Sada diskových pružin

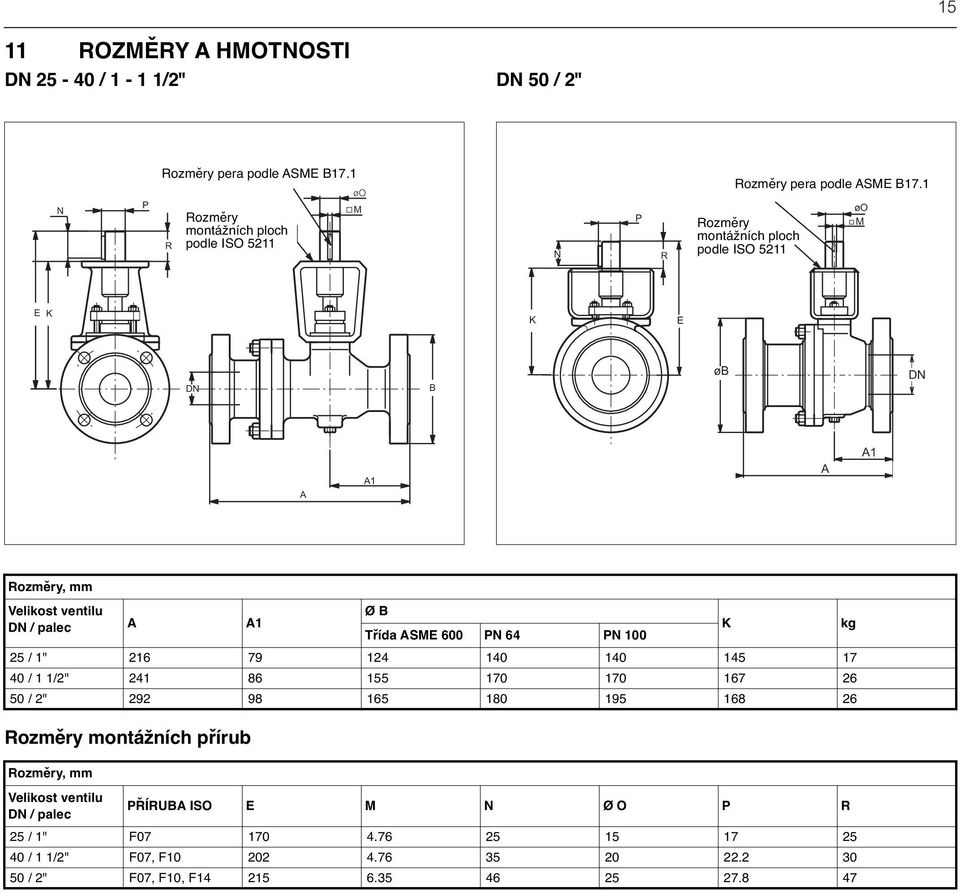

15 15 11 ROZMĚRY A HMOTNOSTI DN / 1-1 1/2" DN 50 / 2" N P Rozměry pera podle ASME B17.1 R Rozměry montážních ploch podle ISO 5211 øo M N P R Rozměry pera podle ASME B17.1 Rozměry montážních ploch podle ISO 5211 øo M E K K E DN B øb DN A A1 A A1 Rozměry, mm Velikost ventilu DN / palec A A1 Ø B Třída ASME 600 PN 64 PN 100 K kg 25 / 1" / 1 1/2" / 2" Rozměry montážních přírub Rozměry, mm Velikost ventilu DN / palec PŘÍRUBA ISO E M N Ø O P R 25 / 1" F / 1 1/2" F07, F / 2" F07, F10, F

16 16 Ventil + pohon řady M øz F G V K* J *) Viz rozměr K v tabulkách na str. 15 Rozměry, mm Typ kg F G J V ØZ M M Ventil + pohony B1C/B1J/B1JA NPT X NPT G F V K* J *) Viz rozměr K v tabulkách na str. 15 Rozměry, mm Typ NPT kg F G J V X B1C /4 4,2 B1C /4 9,6 B1C /8 16 B1C /8 31 Rozměry, mm Typ NPT kg F G J V X B1J/B1JA /8 17 B1J/B1JA /8 30 B1J/B1JA /2 57

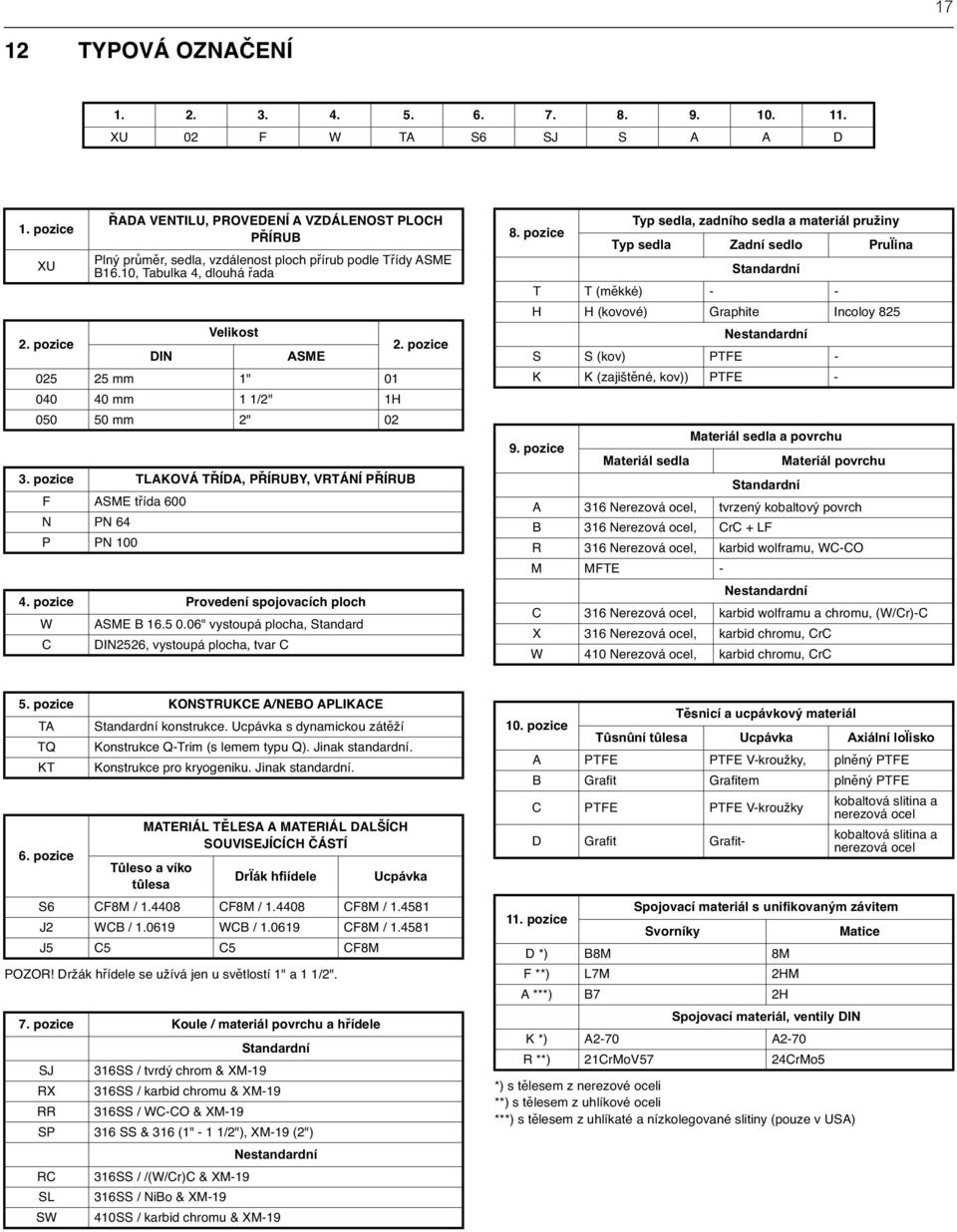

17 17 12 TYPOVÁ OZNAČENÍ XU 02 F W TA S6 SJ S A A D 1. pozice XU ŘADA VENTILU, PROVEDENÍ A VZDÁLENOST PLOCH PŘÍRUB Plný průměr, sedla, vzdálenost ploch přírub podle Třídy ASME B16.10, Tabulka 4, dlouhá řada Velikost 2. pozice 2. pozice DIN ASME mm 1" mm 1 1/2" 1H mm 2" pozice TLAKOVÁ TŘÍDA, PŘÍRUBY, VRTÁNÍ PŘÍRUB F ASME třída 600 N PN 64 P PN pozice Provedení spojovacích ploch W ASME B " vystoupá plocha, Standard C DIN2526, vystoupá plocha, tvar C Typ sedla, zadního sedla a materiál pružiny 8. pozice Typ sedla Zadní sedlo PruÏina Standardní T T (měkké) - - H H (kovové) Graphite Incoloy 825 Nestandardní S S (kov) PTFE - K K (zajištěné, kov)) PTFE - Materiál sedla a povrchu 9. pozice Materiál sedla Materiál povrchu Standardní A 316 Nerezová ocel, tvrzený kobaltový povrch B 316 Nerezová ocel, CrC + LF R 316 Nerezová ocel, karbid wolframu, WC-CO M MFTE - Nestandardní C 316 Nerezová ocel, karbid wolframu a chromu, (W/Cr)-C X 316 Nerezová ocel, karbid chromu, CrC W 410 Nerezová ocel, karbid chromu, CrC 5. pozice KONSTRUKCE A/NEBO APLIKACE TA Standardní konstrukce. Ucpávka s dynamickou zátěží TQ Konstrukce Q-Trim (s lemem typu Q). Jinak standardní. KT Konstrukce pro kryogeniku. Jinak standardní. MATERIÁL TĚLESA A MATERIÁL DALŠÍCH SOUVISEJÍCÍCH ČÁSTÍ 6. pozice Tûleso a víko tûlesa DrÏák hfiídele Ucpávka S6 CF8M / CF8M / CF8M / J2 WCB / WCB / CF8M / J5 C5 C5 CF8M POZOR! Držák hřídele se užívá jen u světlostí 1" a 1 1/2". 7. pozice Koule / materiál povrchu a hřídele Standardní SJ 316SS / tvrdý chrom & XM-19 RX 316SS / karbid chromu & XM-19 RR 316SS / WC-CO & XM-19 SP 316 SS & 316 (1" - 1 1/2"), XM-19 (2") Nestandardní RC 316SS / /(W/Cr)C & XM-19 SL 316SS / NiBo & XM-19 SW 410SS / karbid chromu & XM-19 Těsnicí a ucpávkový materiál 10. pozice Tûsnûní tûlesa Ucpávka Axiální loïisko A PTFE PTFE V-kroužky, plněný PTFE B Grafit Grafitem plněný PTFE C PTFE PTFE V-kroužky *) s tělesem z nerezové oceli **) s tělesem z uhlíkové oceli ***) s tělesem z uhlíkaté a nízkolegované slitiny (pouze v USA) kobaltová slitina a nerezová ocel D Grafit Grafitkobaltová slitina a nerezová ocel Spojovací materiál s unifikovaným závitem 11. pozice Svorníky Matice D *) B8M 8M F **) L7M 2HM A ***) B7 2H Spojovací materiál, ventily DIN K *) A2-70 A2-70 R **) 21CrMoV57 24CrMo5
