1 Dokonalé čerpadlo pro dokonalou aplikaci Hadicová čerpadla SPX Zvyšte svůj procesní výkon

2 POZITIVNÍ OBJEMOVÉ ČERPADLO VAŠÍ VOLBY, DOKONALÉ PRO: Agresivní kapaliny Abrazivní kaly Kapaliny citlivé na smykové napětí Vysoce viskózní kapaliny Kapaliny s vysokou specifi ckou hustotou Kapaliny s podílem pevných částic Dávkování a měření množství Dobré zprávy... čerpadlo bez těsnění či ventilů, které se mohou opotřebovat, zanést či mohou propouštět. Právě jako Vy, zaměřujeme se i my na dokonalost. Není náhoda, že společnost Bredel Hose Pumps je největší světový výrobce peristaltických čerpadel s nejširší škálou čerpadel a materiálů hadic. Dnes má společnost Bredel Hose Pumps více, než instalovaných peristaltických čerpadel, která nepřetržitě pracují po celém světě. S provozními tlaky až kpa [16 barů] a průtokem až téměř 0 m 3 /h, šetří hadicová čerpadla čas a peníze úspěšnou manipulací s nejobtížnějšími aplikacemi v širokém spektru průmyslových odvětví.

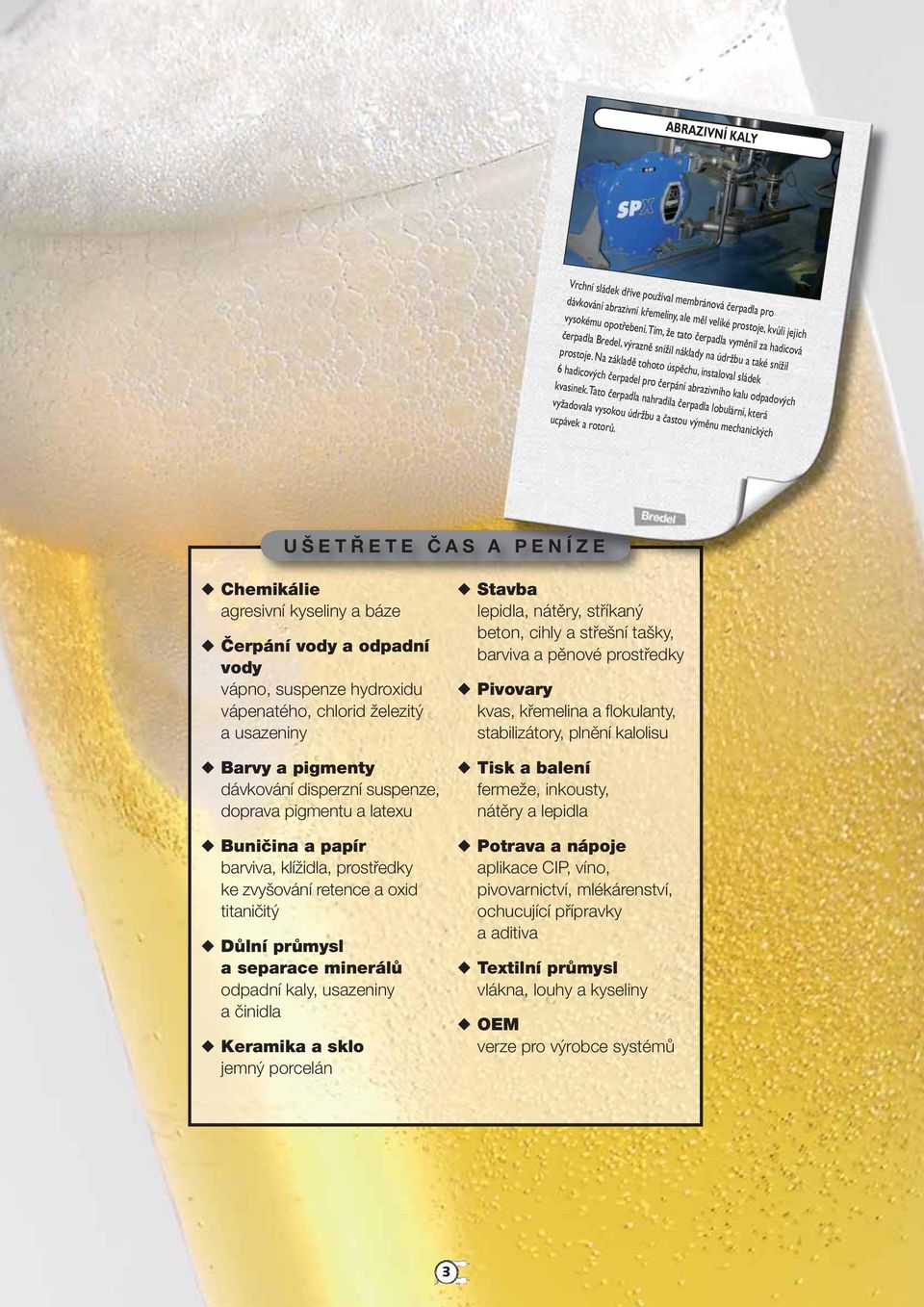

3 ABRAZIVNÍ KALY Vrchní sládek dříve používal membránová čerpadla pro dávkování abrazivní křemeliny, ale měl veliké prostoje, kvůli jejich vysokému opotřebení. Tím, že tato čerpadla vyměnil za hadicová čerpadla Bredel, výrazně snížil náklady na údržbu a také snížil prostoje. Na základě tohoto úspěchu, instaloval sládek 6 hadicových čerpadel pro čerpání abrazivního kalu odpadových kvasinek. Tato čerpadla nahradila čerpadla lobulární, která vyžadovala vysokou údržbu a častou výměnu mechanických ucpávek a rotorů. UŠETŘETE ČAS A PENÍZE Chemikálie agresivní kyseliny a báze Čerpání vody a odpadní vody vápno, suspenze hydroxidu vápenatého, chlorid železitý a usazeniny Barvy a pigmenty dávkování disperzní suspenze, doprava pigmentu a latexu Buničina a papír barviva, klížidla, prostředky ke zvyšování retence a oxid titaničitý Důlní průmysl a separace minerálů odpadní kaly, usazeniny a činidla Keramika a sklo jemný porcelán Stavba lepidla, nátěry, stříkaný beton, cihly a střešní tašky, barviva a pěnové prostředky Pivovary kvas, křemelina a fl okulanty, stabilizátory, plnění kalolisu Tisk a balení fermeže, inkousty, nátěry a lepidla Potrava a nápoje aplikace CIP, víno, pivovarnictví, mlékárenství, ochucující přípravky a aditiva Textilní průmysl vlákna, louhy a kyseliny OEM verze pro výrobce systémů 3

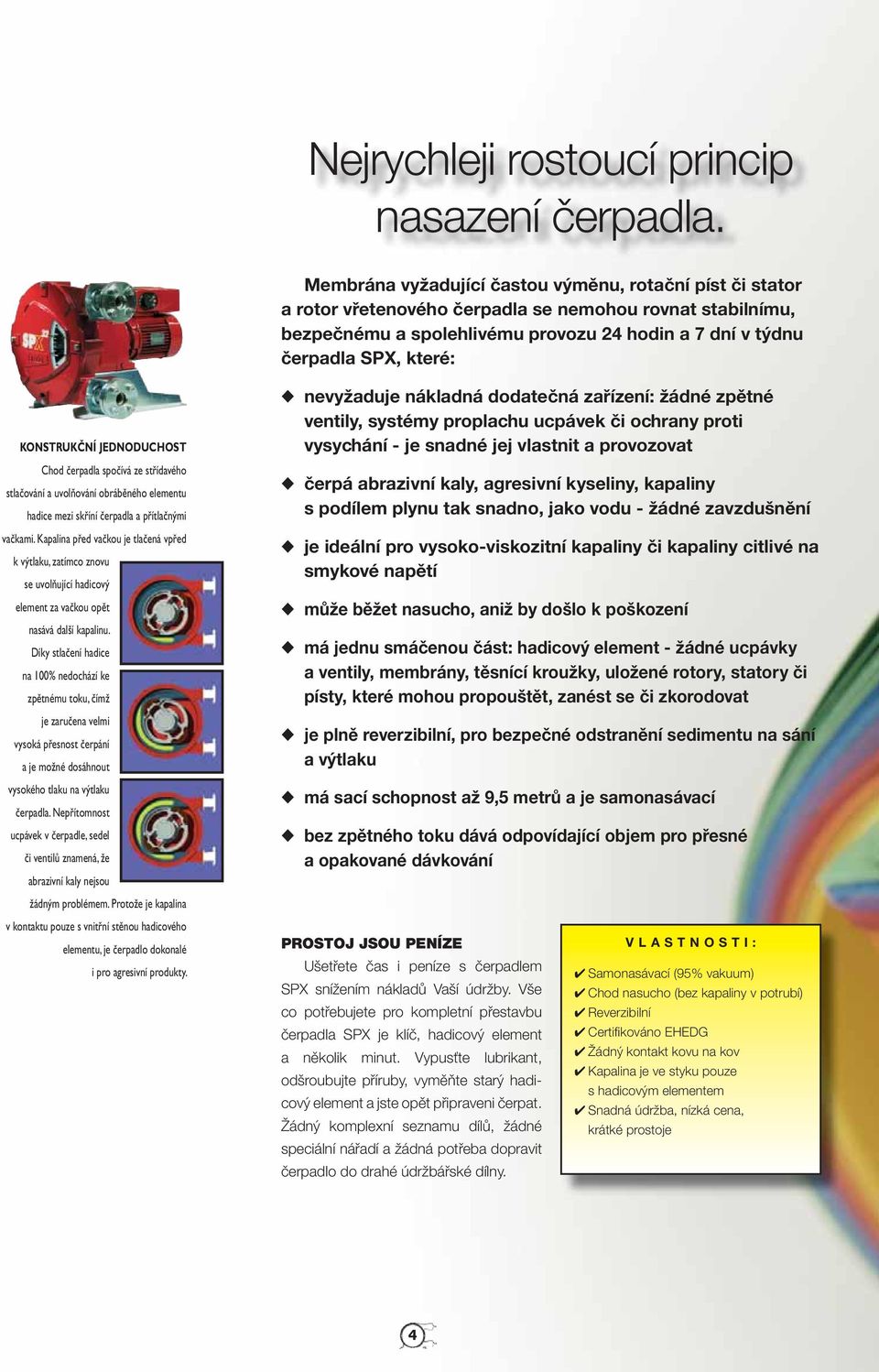

4 Nejrychleji rostoucí princip nasazení čerpadla. Membrána vyžadující častou výměnu, rotační píst či stator a rotor vřetenového čerpadla se nemohou rovnat stabilnímu, bezpečnému a spolehlivému provozu hodin a 7 dní v týdnu čerpadla SPX, které: KONSTRUKČNÍ JEDNODUCHOST Chod čerpadla spočívá ze střídavého stlačování a uvolňování obráběného elementu hadice mezi skříní čerpadla a přítlačnými vačkami. Kapalina před vačkou je tlačená vpřed k výtlaku, zatímco znovu se uvolňující hadicový element za vačkou opět nasává další kapalinu. Díky stlačení hadice na 0% nedochází ke zpětnému toku, čímž je zaručena velmi vysoká přesnost čerpání a je možné dosáhnout vysokého tlaku na výtlaku čerpadla. Nepřítomnost ucpávek v čerpadle, sedel či ventilů znamená, že abrazivní kaly nejsou žádným problémem. Protože je kapalina v kontaktu pouze s vnitřní stěnou hadicového elementu, je čerpadlo dokonalé i pro agresivní produkty. nevyžaduje nákladná dodatečná zařízení: žádné zpětné ventily, systémy proplachu ucpávek či ochrany proti vysychání - je snadné jej vlastnit a provozovat čerpá abrazivní kaly, agresivní kyseliny, kapaliny s podílem plynu tak snadno, jako vodu - žádné zavzdušnění je ideální pro vysoko-viskozitní kapaliny či kapaliny citlivé na smykové napětí může běžet nasucho, aniž by došlo k poškození má jednu smáčenou část: hadicový element - žádné ucpávky a ventily, membrány, těsnící kroužky, uložené rotory, statory či písty, které mohou propouštět, zanést se či zkorodovat je plně reverzibilní, pro bezpečné odstranění sedimentu na sání a výtlaku má sací schopnost až 9,5 metrů a je samonasávací bez zpětného toku dává odpovídající objem pro přesné a opakované dávkování PROSTOJ JSOU PENÍZE Ušetřete čas i peníze s čerpadlem SPX snížením nákladů Vaší údržby. Vše co potřebujete pro kompletní přestavbu čerpadla SPX je klíč, hadicový element a několik minut. Vypusťte lubrikant, odšroubujte příruby, vyměňte starý hadicový element a jste opět připraveni čerpat. Žádný komplexní seznamu dílů, žádné speciální nářadí a žádná potřeba dopravit čerpadlo do drahé údržbářské dílny. VLASTNOSTI: Samonasávací (95% vakuum) Chod nasucho (bez kapaliny v potrubí) Reverzibilní Certifi kováno EHEDG Žádný kontakt kovu na kov Kapalina je ve styku pouze s hadicovým elementem Snadná údržba, nízká cena, krátké prostoje

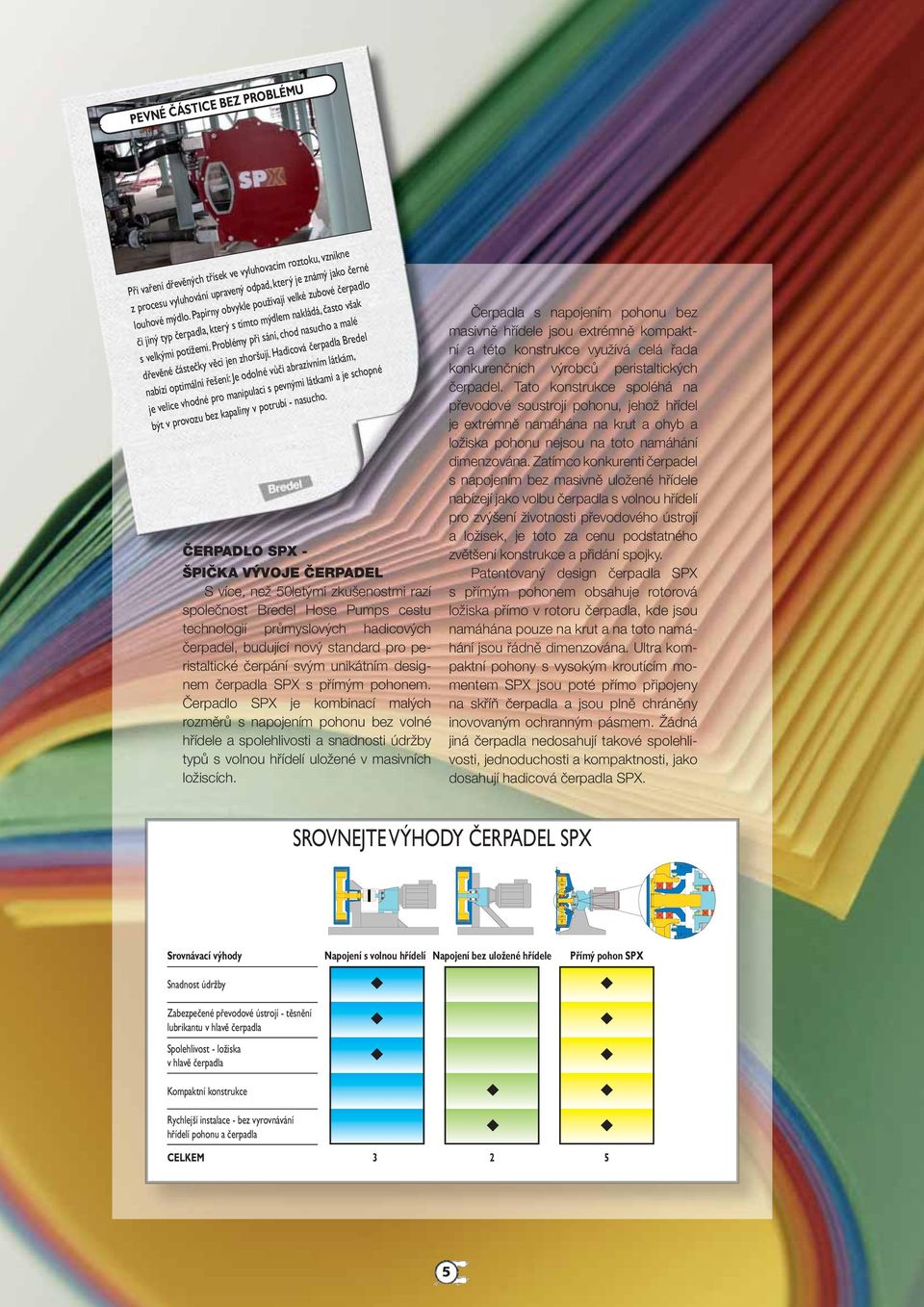

5 PEVNÉ ČÁSTICE BEZ PROBLÉMU Při vaření dřevěných třísek ve vyluhovacím roztoku, vznikne z procesu vyluhování upravený odpad, který je známý jako černé louhové mýdlo. Papírny obvykle používají velké zubové čerpadlo či jiný typ čerpadla, který s tímto mýdlem nakládá, často však s velkými potížemi. Problémy při sání, chod nasucho a malé dřevěné částečky věci jen zhoršují. Hadicová čerpadla Bredel nabízí optimální řešení: Je odolné vůči abrazivním látkám, je velice vhodné pro manipulaci s pevnými látkami a je schopné být v provozu bez kapaliny v potrubí - nasucho. ČERPADLO SPX - ŠPIČKA VÝVOJE ČERPADEL S více, než 50letými zkušenostmi razí společnost Bredel Hose Pumps cestu technologií průmyslových hadicových čerpadel, budující nový standard pro peristaltické čerpání svým unikátním designem čerpadla SPX s přímým pohonem. Čerpadlo SPX je kombinací malých rozměrů s napojením pohonu bez volné hřídele a spolehlivosti a snadnosti údržby typů s volnou hřídelí uložené v masivních ložiscích. Čerpadla s napojením pohonu bez masivně hřídele jsou extrémně kompaktní a této konstrukce využívá celá řada konkurenčních výrobců peristaltických čerpadel. Tato konstrukce spoléhá na převodové soustrojí pohonu, jehož hřídel je extrémně namáhána na krut a ohyb a ložiska pohonu nejsou na toto namáhání dimenzována. Zatímco konkurenti čerpadel s napojením bez masivně uložené hřídele nabízejí jako volbu čerpadla s volnou hřídelí pro zvýšení životnosti převodového ústrojí a ložisek, je toto za cenu podstatného zvětšení konstrukce a přidání spojky. Patentovaný design čerpadla SPX s přímým pohonem obsahuje rotorová ložiska přímo v rotoru čerpadla, kde jsou namáhána pouze na krut a na toto namáhání jsou řádně dimenzována. Ultra kompaktní pohony s vysokým kroutícím momentem SPX jsou poté přímo připojeny na skříň čerpadla a jsou plně chráněny inovovaným ochranným pásmem. Žádná jiná čerpadla nedosahují takové spolehlivosti, jednoduchosti a kompaktnosti, jako dosahují hadicová čerpadla SPX. SROVNEJTE VÝHODY ČERPADEL SPX Srovnávací výhody Napojení s volnou hřídelí Napojení bez uložené hřídele Přímý pohon SPX Snadnost údržby Zabezpečené převodové ústrojí - těsnění lubrikantu v hlavě čerpadla Spolehlivost - ložiska v hlavě čerpadla Kompaktní konstrukce Rychlejší instalace - bez vyrovnávání hřídelí pohonu a čerpadla CELKEM 3 5 5

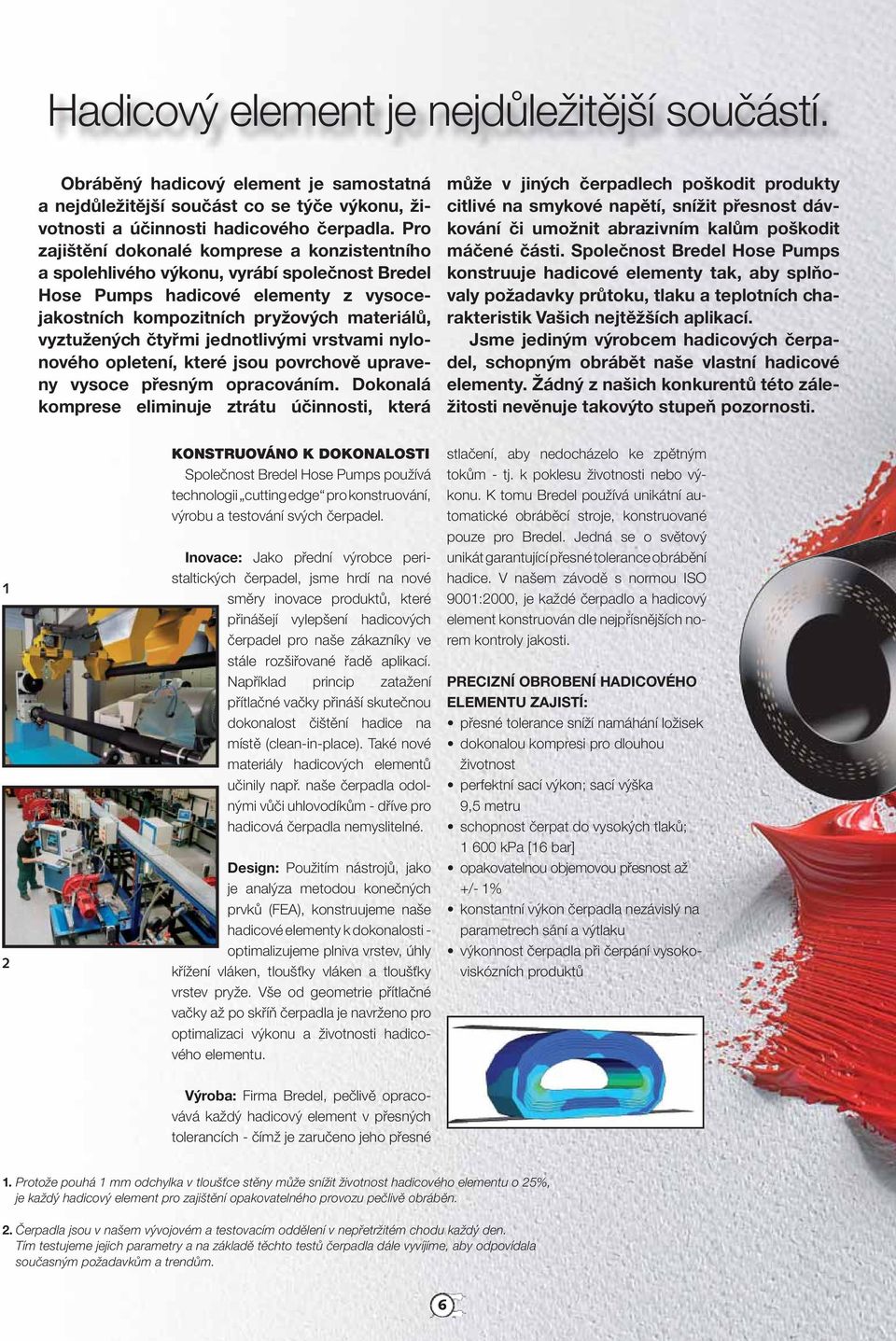

6 Hadicový element je nejdůležitější součástí. Obráběný hadicový element je samostatná a nejdůležitější součást co se týče výkonu, životnosti a účinnosti hadicového čerpadla. Pro zajištění dokonalé komprese a konzistentního a spolehlivého výkonu, vyrábí společnost Bredel Hose Pumps hadicové elementy z vysocejakostních kompozitních pryžových materiálů, vyztužených čtyřmi jednotlivými vrstvami nylonového opletení, které jsou povrchově upraveny vysoce přesným opracováním. Dokonalá komprese eliminuje ztrátu účinnosti, která může v jiných čerpadlech poškodit produkty citlivé na smykové napětí, snížit přesnost dávkování či umožnit abrazivním kalům poškodit máčené části. Společnost Bredel Hose Pumps konstruuje hadicové elementy tak, aby splňovaly požadavky průtoku, tlaku a teplotních charakteristik Vašich nejtěžších aplikací. Jsme jediným výrobcem hadicových čerpadel, schopným obrábět naše vlastní hadicové elementy. Žádný z našich konkurentů této záležitosti nevěnuje takovýto stupeň pozornosti. 1 KONSTRUOVÁNO K DOKONALOSTI Společnost Bredel Hose Pumps používá technologii cutting edge pro konstruování, výrobu a testování svých čerpadel. Inovace: Jako přední výrobce peristaltických čerpadel, jsme hrdí na nové směry inovace produktů, které přinášejí vylepšení hadicových čerpadel pro naše zákazníky ve stále rozšiřované řadě aplikací. Například princip zatažení přítlačné vačky přináší skutečnou dokonalost čištění hadice na místě (clean-in-place). Také nové materiály hadicových elementů učinily např. naše čerpadla odolnými vůči uhlovodíkům - dříve pro hadicová čerpadla nemyslitelné. Design: Použitím nástrojů, jako je analýza metodou konečných prvků (FEA), konstruujeme naše hadicové elementy k dokonalosti - optimalizujeme plniva vrstev, úhly křížení vláken, tloušťky vláken a tloušťky vrstev pryže. Vše od geometrie přítlačné vačky až po skříň čerpadla je navrženo pro optimalizaci výkonu a životnosti hadicového elementu. stlačení, aby nedocházelo ke zpětným tokům - tj. k poklesu životnosti nebo výkonu. K tomu Bredel používá unikátní automatické obráběcí stroje, konstruované pouze pro Bredel. Jedná se o světový unikát garantující přesné tolerance obrábění hadice. V našem závodě s normou ISO 9001:000, je každé čerpadlo a hadicový element konstruován dle nejpřísnějších norem kontroly jakosti. PRECIZNÍ OBROBENÍ HADICOVÉHO ELEMENTU ZAJISTÍ: přesné tolerance sníží namáhání ložisek dokonalou kompresi pro dlouhou životnost perfektní sací výkon; sací výška 9,5 metru schopnost čerpat do vysokých tlaků; kpa [16 bar] opakovatelnou objemovou přesnost až +/- 1% konstantní výkon čerpadla nezávislý na parametrech sání a výtlaku výkonnost čerpadla při čerpání vysokoviskózních produktů Výroba: Firma Bredel, pečlivě opracovává každý hadicový element v přesných tolerancích - čímž je zaručeno jeho přesné 1. Protože pouhá 1 mm odchylka v tloušťce stěny může snížit životnost hadicového elementu o 5%, je každý hadicový element pro zajištění opakovatelného provozu pečlivě obráběn.. Čerpadla jsou v našem vývojovém a testovacím oddělení v nepřetržitém chodu každý den. Tím testujeme jejich parametry a na základě těchto testů čerpadla dále vyvíjíme, aby odpovídala současným požadavkům a trendům. 6

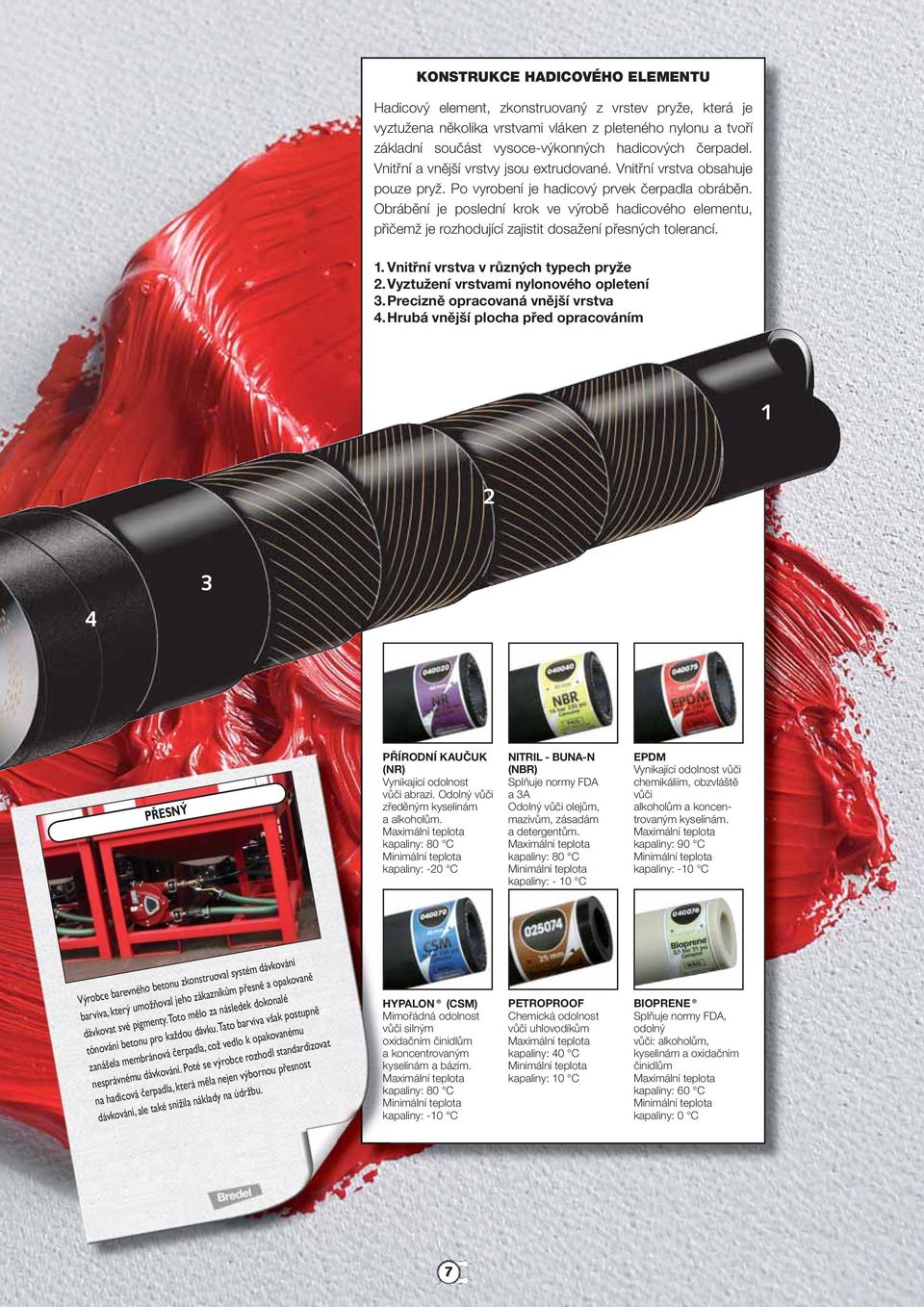

7 KONSTRUKCE HADICOVÉHO ELEMENTU Hadicový element, zkonstruovaný z vrstev pryže, která je vyztužena několika vrstvami vláken z pleteného nylonu a tvoří základní součást vysoce-výkonných hadicových čerpadel. Vnitřní a vnější vrstvy jsou extrudované. Vnitřní vrstva obsahuje pouze pryž. Po vyrobení je hadicový prvek čerpadla obráběn. Obrábění je poslední krok ve výrobě hadicového elementu, přičemž je rozhodující zajistit dosažení přesných tolerancí. 1. Vnitřní vrstva v různých typech pryže. Vyztužení vrstvami nylonového opletení 3. Precizně opracovaná vnější vrstva. Hrubá vnější plocha před opracováním 1 3 PŘESNÝ PŘÍRODNÍ KAUČUK (NR) Vynikající odolnost vůči abrazi. Odolný vůči zředěným kyselinám a alkoholům. Maximální teplota kapaliny: 0 C Minimální teplota kapaliny: -0 C NITRIL - BUNA-N (NBR) Splňuje normy FDA a 3A Odolný vůči olejům, mazivům, zásadám a detergentům. Maximální teplota kapaliny: 0 C Minimální teplota kapaliny: - C EPDM Vynikající odolnost vůči chemikáliím, obzvláště vůči alkoholům a koncentrovaným kyselinám. Maximální teplota kapaliny: 90 C Minimální teplota kapaliny: - C Výrobce barevného betonu zkonstruoval systém dávkování barviva, který umožňoval jeho zákazníkům přesně a opakovaně dávkovat své pigmenty. Toto mělo za následek dokonalé tónování betonu pro každou dávku. Tato barviva však postupně zanášela membránová čerpadla, což vedlo k opakovanému nesprávnému dávkování. Poté se výrobce rozhodl standardizovat na hadicová čerpadla, která měla nejen výbornou přesnost dávkování, ale také snížila náklady na údržbu. HYPALON (CSM) Mimořádná odolnost vůči silným oxidačním činidlům a koncentrovaným kyselinám a bázím. Maximální teplota kapaliny: 0 C Minimální teplota kapaliny: - C PETROPROOF Chemická odolnost vůči uhlovodíkům Maximální teplota kapaliny: 0 C Minimální teplota kapaliny: C BIOPRENE Splňuje normy FDA, odolný vůči: alkoholům, kyselinám a oxidačním činidlům Maximální teplota kapaliny: 60 C Minimální teplota kapaliny: 0 C 7

8 x øp A1 B F G A C D H øe øe N J K M O L H H1 SPX SPX15 P Ø1 Ø1 O 5 5 N M L L1 6 6 L 5 56 K J 7 H H H 5 30 G F 35 5 E Ø16 Ø0 D C 6 63 B A A Typ SPX SPX15 max max max

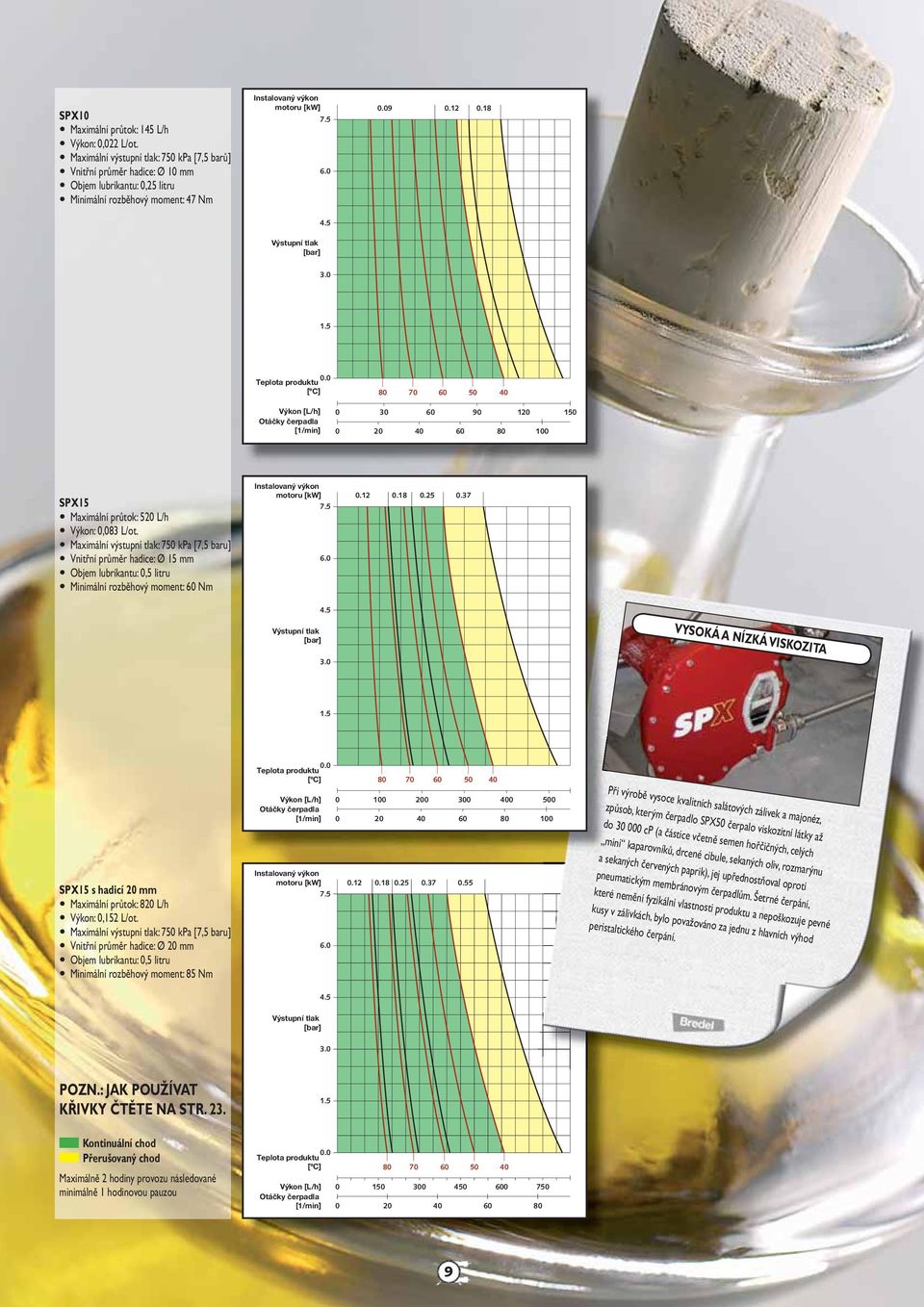

9 SPX Maximální průtok: 15 L/h Výkon: 0,0 L/ot. 750 kpa [7,5 barů] Vnitřní průměr hadice: Ø mm Objem lubrikantu: 0,5 litru Minimální rozběhový moment: 7 Nm Pump Speed [rpm] SPX15 Maximální průtok: 50 L/h Výkon: 0,03 L/ot. 750 kpa [7,5 baru] Vnitřní průměr hadice: Ø 15 mm Objem lubrikantu: 0,5 litru Minimální rozběhový moment: 60 Nm VYSOKÁ A NÍZKÁ VISKOZITA SPX15 s hadicí 0 mm Maximální průtok: 0 L/h Výkon: 0,15 L/ot. 750 kpa [7,5 baru] Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: 0,5 litru Minimální rozběhový moment: 5 Nm Pump Speed [rpm] Při výrobě vysoce kvalitních salátových zálivek a majonéz, způsob, kterým čerpadlo SPX50 čerpalo viskozitní látky až do cp (a částice včetně semen hořčičných, celých mini kaparovníků, drcené cibule, sekaných oliv, rozmarýnu a sekaných červených paprik), jej upřednostňoval oproti pneumatickým membránovým čerpadlům. Šetrné čerpání, které nemění fyzikální vlastnosti produktu a nepoškozuje pevné kusy v zálivkách, bylo považováno za jednu z hlavních výhod peristaltického čerpání. 3.0 POZN.: JAK POUŽÍVAT KŘIVKY ČTĚTE NA STR Kontinuální chod Přerušovaný chod Maximálně hodiny provozu následované minimálně 1 hodinovou pauzou Pump Speed [rpm]

10 SPX5 SPX3 B C x øq ON BC.R L1 L H1 H D H x øp E F J K M O G N A L Typ A B C D E F G H H1 H J K L L1 L max max max M N O P Q R SPX Ø1 Ø1 5 SPX Ø1 Ø1 0

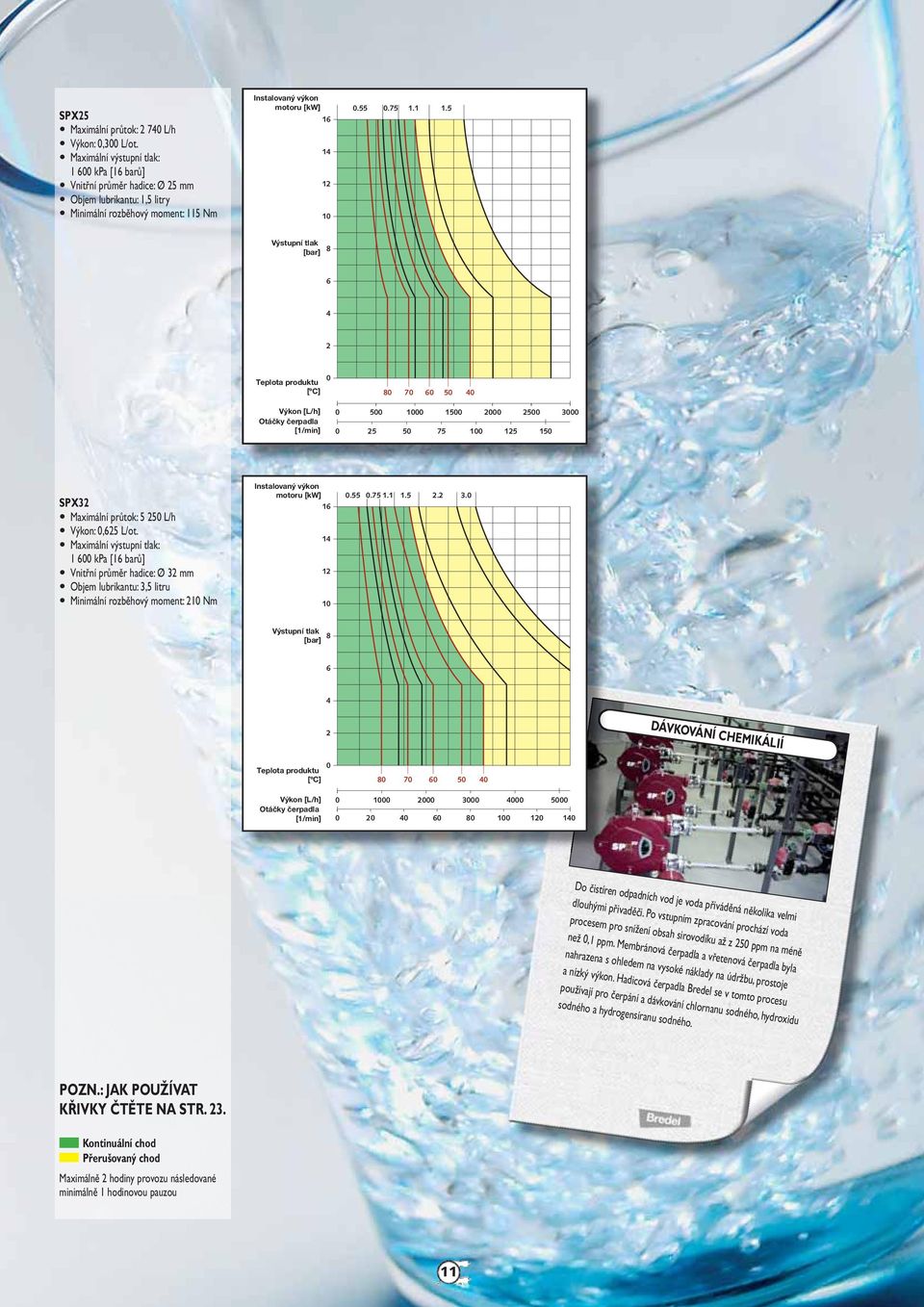

11 SPX5 Maximální průtok: 70 L/h Výkon: 0,300 L/ot. Vnitřní průměr hadice: Ø 5 mm Objem lubrikantu: 1,5 litry Minimální rozběhový moment: 115 Nm Pump Speed [rpm] SPX3 Maximální průtok: 5 50 L/h Výkon: 0,65 L/ot. Vnitřní průměr hadice: Ø 3 mm Objem lubrikantu: 3,5 litru Minimální rozběhový moment: Nm DÁVKOVÁNÍ CHEMIKÁLIÍ 0 Pump Speed [rpm] Do čistíren odpadních vod je voda přiváděná několika velmi dlouhými přivaděči. Po vstupním zpracování prochází voda procesem pro snížení obsah sirovodíku až z 50 ppm na méně než 0,1 ppm. Membránová čerpadla a vřetenová čerpadla byla nahrazena s ohledem na vysoké náklady na údržbu, prostoje a nízký výkon. Hadicová čerpadla Bredel se v tomto procesu používají pro čerpání a dávkování chlornanu sodného, hydroxidu sodného a hydrogensíranu sodného. POZN.: JAK POUŽÍVAT KŘIVKY ČTĚTE NA STR. 3. Kontinuální chod Přerušovaný chod Maximálně hodiny provozu následované minimálně 1 hodinovou pauzou 11

12 B F G A L M O K J N C L1 L H H1 D E x øq ON BC.R 1 SPX0 SPX50 R 1 15 P Ø1 Ø1 O 30 0 N 155 M L 3 31 L L K 95 J 73 3 H H G F E 1 13 D C.5 3 B 1 75 A Typ SPX0 SPX50 Q Ø1 Ø1 max max

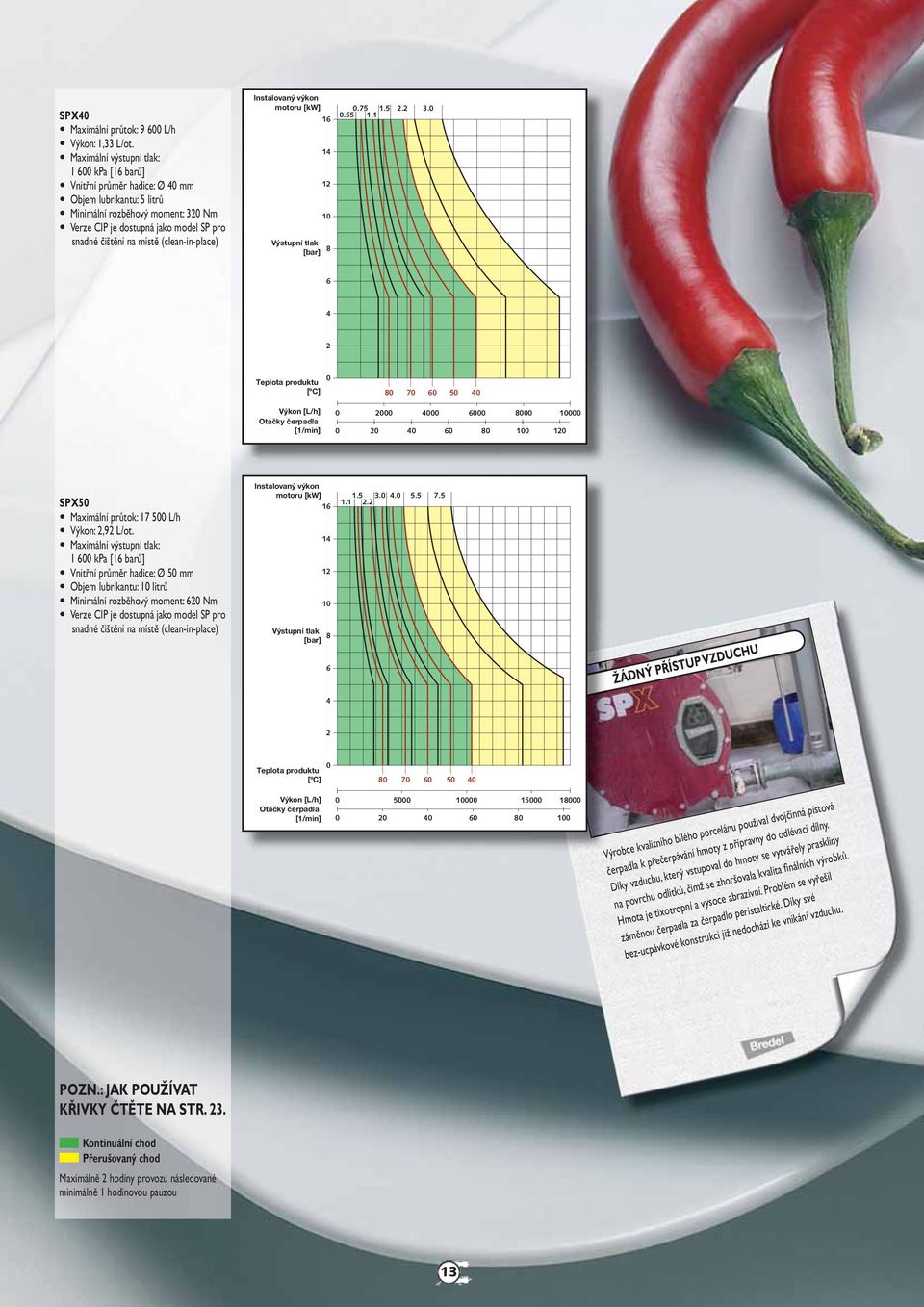

13 SPX0 Maximální průtok: L/h Výkon: 1,33 L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: 5 litrů Minimální rozběhový moment: 30 Nm Verze CIP je dostupná jako model SP pro snadné čištění na místě (clean-in-place) Pump Speed [rpm] SPX50 Maximální průtok: L/h Výkon:,9 L/ot. Vnitřní průměr hadice: Ø 50 mm Objem lubrikantu: litrů Minimální rozběhový moment: 60 Nm Verze CIP je dostupná jako model SP pro snadné čištění na místě (clean-in-place) ŽÁDNÝ PŘÍSTUP VZDUCHU Pump Speed [rpm] Výrobce kvalitního bílého porcelánu používal dvojčinná pístová čerpadla k přečerpávání hmoty z přípravny do odlévací dílny. Díky vzduchu, který vstupoval do hmoty se vytvářely praskliny na povrchu odlitků, čímž se zhoršovala kvalita fi nálních výrobků. Hmota je tixotropní a vysoce abrazivní. Problém se vyřešil záměnou čerpadla za čerpadlo peristaltické. Díky své bez-ucpávkové konstrukci již nedochází ke vnikání vzduchu. POZN.: JAK POUŽÍVAT KŘIVKY ČTĚTE NA STR. 3. Kontinuální chod Přerušovaný chod Maximálně hodiny provozu následované minimálně 1 hodinovou pauzou 13

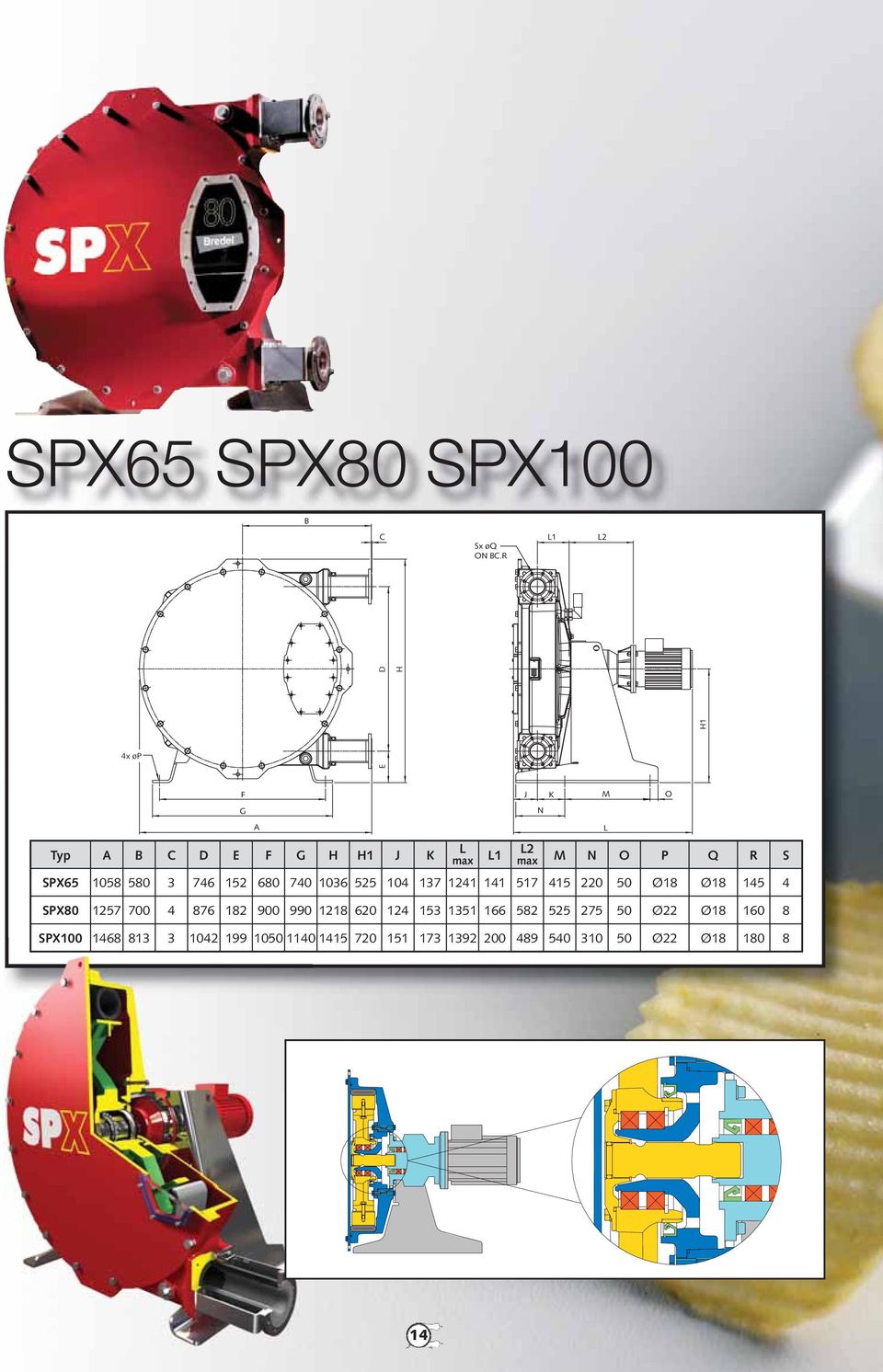

14 B C F J K M O L N G A H H1 D E x øp Sx øq ON BC.R L1 L 1 SPX65 SPX0 SPX0 S R Q Ø1 Ø1 Ø1 P Ø1 Ø Ø O N M L L L J H H G F E D C 3 3 B A Typ SPX65 SPX0 SPX0 K max max

15 SPX65 Maximální průtok: 3 00 L/h Výkon: 6,7 L/ot. Vnitřní průměr hadice: Ø 65 mm Objem lubrikantu: 0 litrů Minimální rozběhový moment: 1150 Nm Dostupná též verze Duplex Pump Speed [rpm] SPX0 Maximální průtok: 39 0 L/h Výkon: 11,7 L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: 0 litrů Minimální rozběhový moment: 000 Nm Dostupná též verze Duplex KALY Peristaltická čerpadla mohou účinně čerpat abrazivní odpadní kaly, obsahující např. bramborové slupky, vodu a písek. Vřetenová čerpadla, která společnost používala vykazovala vysoké náklady na provoz s ohledem na obrazi kalů Pump Speed [rpm] SPX0 Maximální průtok: L/h Výkon: 0,0 L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: 60 litrů Minimální rozběhový moment: 30 Nm Dostupná též verze Duplex POZN.: JAK POUŽÍVAT KŘIVKY ČTĚTE NA STR. 3. Kontinuální chod Přerušovaný chod Maximálně hodiny provozu následované minimálně 1 hodinovou pauzou Pump Speed [rpm]

16 SPX65D SPX0D SPX0D Sx øq ON BC. R E D H1 H A1 A B C F G Typ A1 A B C D E F G H1 H max max max Q R S SPX65D * * * Ø1 15 SPX0D * * * Ø1 160 SPX0D * * * Ø1 * Pro více informací prosím kontaktujte Vašeho zástupce společnosti Bredel. Verze Duplex je dostupná také ve velikostech SPX - SPX50. Vyžaduje velmi malou půdorysnou plochu. 16

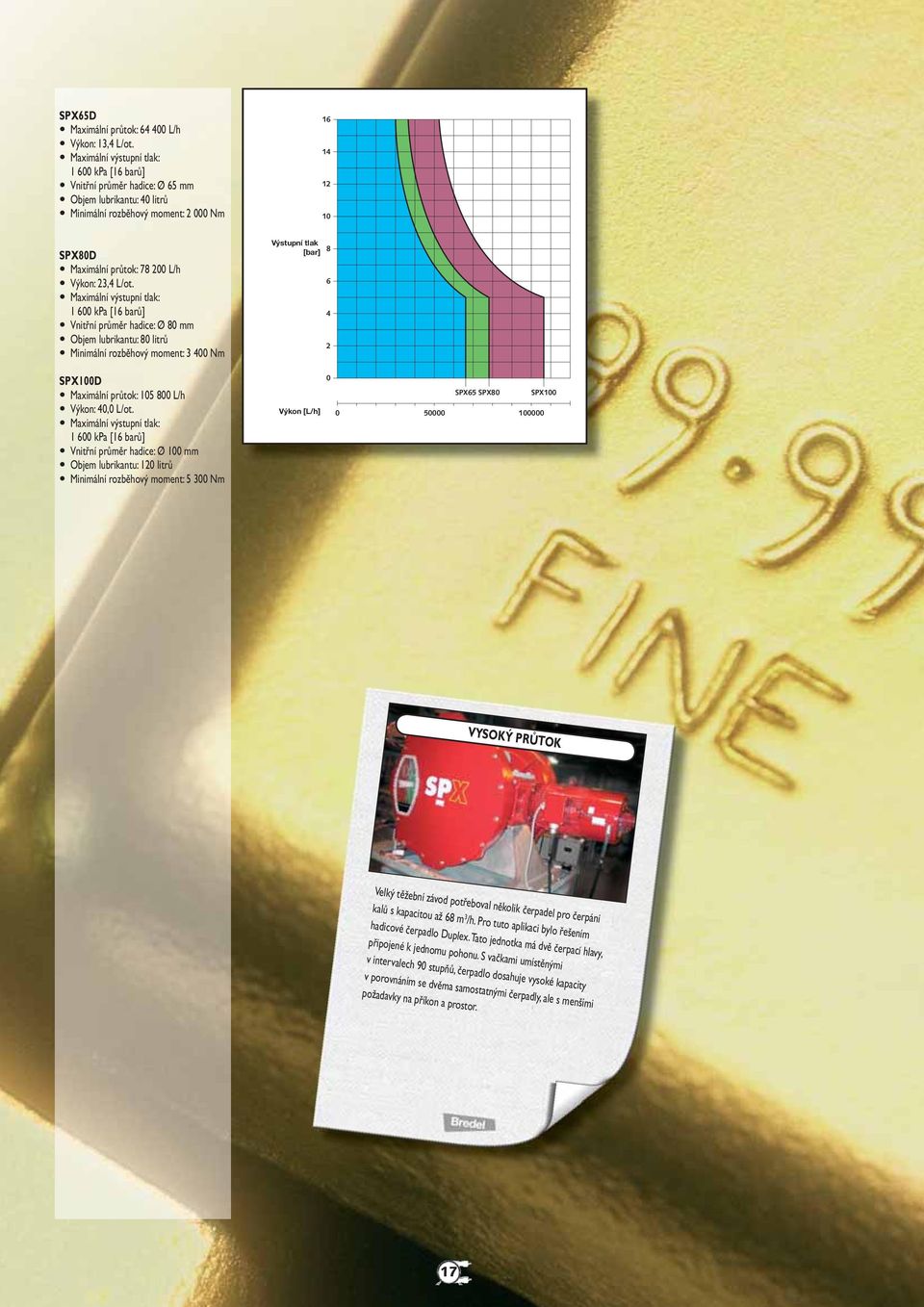

17 SPX65D Maximální průtok: 6 00 L/h Výkon: 13, L/ot. Vnitřní průměr hadice: Ø 65 mm Objem lubrikantu: 0 litrů Minimální rozběhový moment: 000 Nm SPX0D Maximální průtok: 7 00 L/h Výkon: 3, L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: 0 litrů Minimální rozběhový moment: 3 00 Nm SPX0D Maximální průtok: 5 00 L/h Výkon: 0,0 L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: litrů Minimální rozběhový moment: Nm 6 0 SPX65 SPX0 SPX Pump Speed [rpm] VYSOKÝ PRŮTOK Velký těžební závod potřeboval několik čerpadel pro čerpání kalů s kapacitou až 6 m 3 /h. Pro tuto aplikaci bylo řešením hadicové čerpadlo Duplex. Tato jednotka má dvě čerpací hlavy, připojené k jednomu pohonu. S vačkami umístěnými v intervalech 90 stupňů, čerpadlo dosahuje vysoké kapacity v porovnáním se dvěma samostatnými čerpadly, ale s menšími požadavky na příkon a prostor. 17

18 PetroProof : první hadicové čerpadlo pro čerpání uhlovodíků a olejů Hadicové čerpadlo je pouze tak kvalitní, jak je jeho hadicový element. To se týká mechanickodynamických a únavových vlastností hadicového elementu i jeho odolnosti vůči chemikáliím. Pečlivým navržením hadicového elementu je možné v těchto často konfl iktních parametrech dosáhnout optima. Pro výrobu hadicových elementů se až dodnes používají sloučeniny na základě pryže. UHLOVODÍKY A OLEJOVÉ PRODUKTY - petrochemikálie - je však obtížné čerpat, pokud jsou použity jako materiály sloučeniny na bázi pryže. Právě sloučeniny typu NBR a CSM mohou být schopné si poradit s malými podíly těchto produktů, ale ve většině případech budou chemikálie na hadicový element působit negativně. Běžně používané odolné pryže vůči oleji, jako např. fl uorové eleastomery, mají špatné mechanické vlastnosti, což má za následek nízkou životnost. Nový hadicový element PetroProof je odolný vůči uhlovodíkům a olejům a má ideální vlastnosti, aby tvořil peristaltický hadicový element. AŽ 5 LITRŮ ZA HODINU Hadicové elementy PetroProof jsou dostupné pro typy čerpadel Bredel SP/, V současné době jsou možné objemy čerpání až 5 L/hod s tlaky až 750 kpa [7,5 baru]. SP/15, SP/15 s hadicovým elementem 0 mm a SP/5. Technická specifikace Čerpadla PetroProof série Vnitřní průměr [mm] hadice Průtok [L/h] ➀ Výkon [L/ot.] ➁ na otáčku Otáčky čerpadla [1/min] Rozběhový moment [Nm] ➂ Pracovní kroutící moment [Nm] ➃ kpa Průměr hřídele [mm] ➄ Maximální výstupní [kpa] 750 [7,5 baru] tlak Maximální teplota [ºC] 0* produktu00 * Pokud je teplota produktu > 0 ºC, prosím kontaktujte Vašeho zástupce společnosti Bredel. Jak vybrat Vaše čerpadlo PetroProof? Zvolte typ čerpadla (požadovaný výkon) [L/h] ➀ Vypočítejte počet otáček (požadovaný výkon [L/h] děleno výkon na otáčku [L/ot.], děleno 60 [min]) ➁ Zvolte Váš pohon; berte ohled na vypočítaný počet otáček + rozběhový moment ➂ + pracovní kroutící moment ➃ Zvolte vhodnou spojku; vypočtený počet otáček + rozběhový moment ➂ + pracovní kroutící moment ➃ + průměr hřídele čerpadla ➄ a pohon. 1

19 ČERPÁNÍ SUSPENZÍ PEVNÝCH LÁTEK Výrobce kuliček z polykarbonátových pryskyřic měl problémy při čerpání kapaliny, obsahující plastové odpadové pásy, dlouhé až 5 cm. Tyto pásy uvázly v membránovém čerpadle, které fi rma používala pro plnění kalolisu. Stále zablokované membránové čerpadlo sloužilo ve skutečnosti jako filtr. Hadicové čerpadlo společnosti Bredel nyní bez problému čerpá tuto suspenzi a snižuje prostoje. Toto čerpadlo také zvýšilo účinnost plnění kalolisu a to až 35krát. Odpověď pro agresivní kapaliny: SPX DuCoNite Čerpadlo SPX DuCoNite se používá pro nejnáročnější aplikace. Vysoce moderní metoda ochrany povrchu učinila čerpadlo velmi odolné vůči agresivním kapalinám. Hadicová čerpadla SPX DuCoNite jsou dostupná ve čtyřech rozměrech - s výkony až 5 50 L/hod a tlaky až 1600 kpa [16 barů]. Hadicové čerpadlo SPX DuCoNite spolehlivě čerpá agresivní kapaliny, jako je např. chlornan sodný, kysličník titaničitý, hydroxid sodný, katalytická činidla, kyselina sírová, vápenná kaše, kyselé kapaliny, rozpouštědla a pryskyřice. Grafy a rozměrové nákresy naleznete na stránkách této brožury, které se vztahují k specifi ckým sériím SPX-SPX15 a SPX5- SPX3. SPX DuCoNite Maximální průtok: 15 L/h 750 kpa [7,5 barů] SPX15 DuCoNite Maximální průtok: 50 L/h 750 kpa [7,5 barů] Čerpadlo SPX15 DuCoNite s hadicovým elementem 0 mm Maximální průtok: 0 L/h 750 kpa [7,5 barů] SPX5 DuCoNite Maximální průtok: 70 L/h SPX3 DuCoNite Maximální průtok: 5 50 L/h Pro optimální výběr Vaší specifi cké aplikace prosím kontaktujte zástupce společnosti Bredel. 19

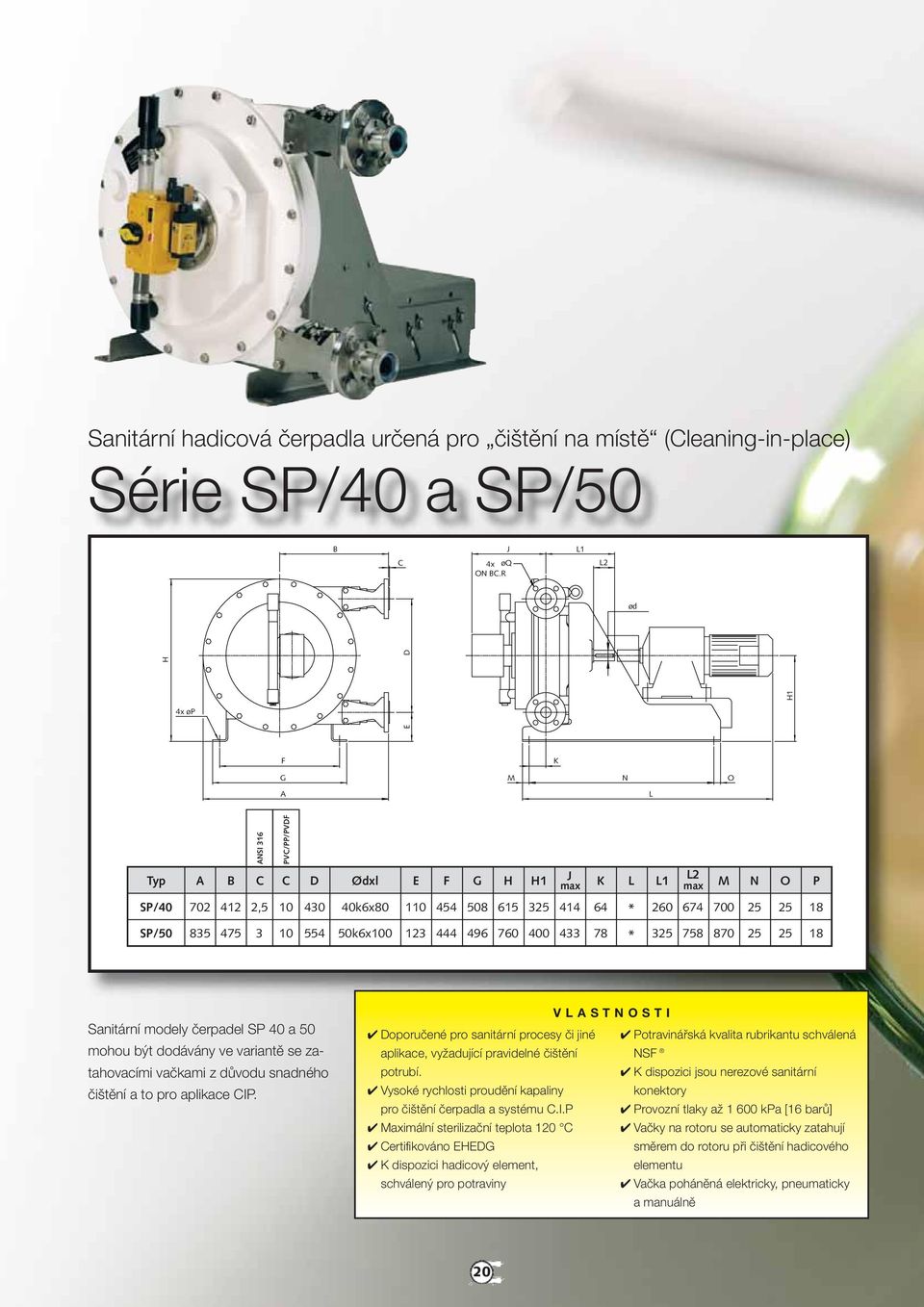

20 Sanitární hadicová čerpadla určená pro čištění na místě (Cleaning-in-place) Série SP/0 a SP/50 B J L1 C x øq ON BC.R L ød H1 H D x øp E F K G M N O A L Typ A B ANSI 316 C PVC/PP/PVDF C D Ødxl E F G H H1 J max K L L1 L max M N O P SP/0 70 1,5 30 0k6x * SP/ k6x * Sanitární modely čerpadel SP 0 a 50 mohou být dodávány ve variantě se zatahovacími vačkami z důvodu snadného čištění a to pro aplikace CIP. VLASTNOSTI Doporučené pro sanitární procesy či jiné Potravinářská kvalita rubrikantu schválená aplikace, vyžadující pravidelné čištění NSF potrubí. K dispozici jsou nerezové sanitární Vysoké rychlosti proudění kapaliny konektory pro čištění čerpadla a systému C.I.P Provozní tlaky až Maximální sterilizační teplota C Vačky na rotoru se automaticky zatahují Certifikováno EHEDG směrem do rotoru při čištění hadicového K dispozici hadicový element, elementu schválený pro potraviny Vačka poháněná elektricky, pneumaticky a manuálně 0

21 SP/0 CIP Maximální průtok: 00 L/h Výkon: 1,33 L/ot. Vnitřní průměr hadice: Ø 0 mm Objem lubrikantu: litrů Minimální rozběhový moment: 30 Nm ºC 50 ºC Pump Speed [rpm] SP/50 CIP Maximální průtok: 500 L/h Výkon:,9 L/ot. Vnitřní průměr hadice: Ø 50 mm Objem lubrikantu: 0 litrů Minimální rozběhový moment: 60 Nm ºC ČERPÁNÍ SENZITIVNÍCH KAPALIN 50 ºC Pump Speed [rpm] Konzervárenský provoz využívá hadicové čerpadlo Bredel pro čerpání broskví z distribuční nádoby do své konzervárenské linky. Společnost používala odstředivá čerpadla, ale zjišťovala vysoké procento poškozených broskví. Šetrné čerpání peristaltického čerpadla eliminuje smyk a výrazně snižuje množství poškozených či nepřijatelných výrobků. Společnost zároveň oceňuje spolehlivost, nízkou údržbu a schopnost čerpadla být v provozu hodin a 7 dní v týdnu po celou konzervárenskou sezónu. POZN.: JAK POUŽÍVAT KŘIVKY ČTĚTE NA STR. 3. Kontinuální chod Přerušovaný chod Maximálně hodiny provozu následované minimálně 1 hodinovou pauzou 1

22 PŘÍSLUŠENSTVÍ PRO SPLNĚNÍ POŽADAVKU ČERPÁNÍ JAKÉKOLI KAPALINY 1. TLUMIČ PULZŮ NA VÝTLAKU Toto příslušenství hadicového čerpadla je umístěno na výtlačném potrubí a je tvořeno vyztuženým fl exibilním hadicovým elementem procházejícím uvnitř ocelového válce, který je vyplněn určitým množstvím stlačeného vzduchu nebo plynu. Tlumič lze použít jako pomocný tlakový a přetlakový ventil. MEZI VÝHODY TOHOTO TLUMIČE RÁZŮ PATŘÍ NÁSLEDUJÍCÍ VLASTNOSTI: eliminace až 90% rázů na výtlaku čerpadla ochrana čerpadla, potrubního vedení a přístrojového vybavení snižuje vibrace potrubí, klepání a hluku zvyšuje výkon čerpadla a životnost hadicového elementu zvyšuje efektivnost instalace čerpadla in-line čištění snadná instalace, možnost horizontální i vertikální montáže přírubové napojení v souladu s DIN, ANSI nebo JIS. VSTUPNÍ AKUMULÁTOR PULZŮ (IPA) Instalaci tohoto příslušenství hadicového čerpadla na straně sání lze jen doporučit, neboť dochází k eliminaci ztrát v důsledku impulsů a k dosažení optimální životnosti hadicového elementu. V případech, kdy nelze zlepšit vstupní podmínky, je řešením montáž vstupního akumulátoru pulzů na vstupní přírubu čerpadla ve vertikální poloze. Výsledky ukazují, že je díky tomu možno účinně eliminovat kladné a záporné výchylky tlaku na sacím potrubí během provozu čerpadla, což má za následek klidnější provoz a delší životnost hadicového elementu. Pro specifi cké doporučení prosím kontaktujte Vašeho zástupce. Zároveň prosím uveďte aplikační údaje KONTROLA HLADINY LUBRIKANTU Čidlo kontroly hladiny lubrikantu vypne čerpadlo v případě vysoké hladiny kapaliny. Pokud dojde k poruše hadicového elementu, čerpaný produkt vnikne do skříně čerpadla. Čidlo pro kontrolu hladiny lubrikantu se zapojuje přímo do armatury odvzdušnění skříně a snímá vysokou hladinu směsi lubrikantu/produktu uvnitř skříně. Toto aktivuje kontaktní relé, které čerpadlo vypne.. VFD BREDEL; POHON S FREKVENČNÍM MĚNIČEM Pokud je nutné, aby bylo možné měnit výkon čerpadla nebo regulovat jeho chod, lze toho dosáhnout použitím měniče Bredel VFD. Bredel VFD je plně integrovaný frekvenční měnič, který má: tlačítko spouštění ve směru hodinových ručiček tlačítko spouštění proti směru hodinových ručiček tlačítko pro zastavení a otočný potenciometr pro nastavení rychlosti čerpadla Toto ovládání čerpadla je jednoduché. Měnič VFD je zcela nastaven společností Bredel a je připraven k použití. Je nutné připojit pouze přívod energie. Toto zařízení je oceňováno při nasávání produktu do hadicového elementu a jeho čištění. VAKUOVÝ ASISTENT Pro obtížné podmínky sání a vysoce viskozitní kapaliny, může společnost Bredel Hose Pumps nasadit vakuové zařízení pro zlepšení sacích podmínek. To vytváří ve skříni čerpadla podtlak. Tento podtlak napomáhá hadicovému elementu se po stlačení vracet zpět do původní polohy a zvyšovat jeho plnící kapacitu.

23 PROGRAM BRAINS Všichni aplikační inženýři společnosti Bredel po celém světě jsou profesně školeni, velmi zkušeni a vybaveni počítačovým programem BRAINS společnosti Bredel, který spolehlivě navrhuje velikosti čerpadel a potrubí, nákresy, rychlosti, materiál hadicového elementu a všechny další faktory, nezbytné pro efektivitu každé instalace. Jak používat křivky 1. Stanovte vliv teploty produktu: pokud je > 0 ºC viz poznámka níže.. Stanovte požadovaný výkon (úměrný k otáčkám za minutu). 3. Stanovte výstupní tlak.. Zvolte výkon motoru (pro určení výkonu motoru následujte vybranou oblast až k horní ose). Poznámka: Oblast nepřetržitého provozu se zmenšuje se zvýšenou teplotou produktu. Pro teploty produktů > 0 ºC se oblast nepřetržitého provozu zmenšuje k odpovídající červené teplotní lince. 3

24 Společnost Bredel: Globální dodavatel průmyslových vysokotlakých hadicových čerpadel Bredel Hose Pumps B.V. Člen skupiny Spirax-Sarco Engineering Group Sluisstraat 7. P.O. Box 7 NL-790 AA Delden. Nizozemí Tel.: Fax: hosepumps@bredel.com Internet: VÁŠ ZÁSTUPCE AxFlow s.r.o. U Továren Praha tel.: fax: Informace uvedené v tomto dokumentu jsou v době vydání považovány za správné, ale společnost Bredel Hose Pumps B.V. nepřebírá žádnou zodpovědnost za jakoukoli uvedenou chybu a vyhrazuje si právo měnit specifi kace bez předchozího upozornění. Veškeré zmiňované údaje v tomto dokumentu jsou zjištěné hodnoty za kontrolovaných okolností na našem zkušebním zařízení. Aktuální dosažené kapacity průtoků se mohou lišit následkem změny teploty, viskozity, vstupních a výstupních tlaků nebo konfi gurací systému. SPX, DuCoNite, Marprene a Bredel jsou registrované ochranné známky. Nonfood Compounds Program Listed (H1) (Registration 130) NEN-EN-ISO 9001: A
