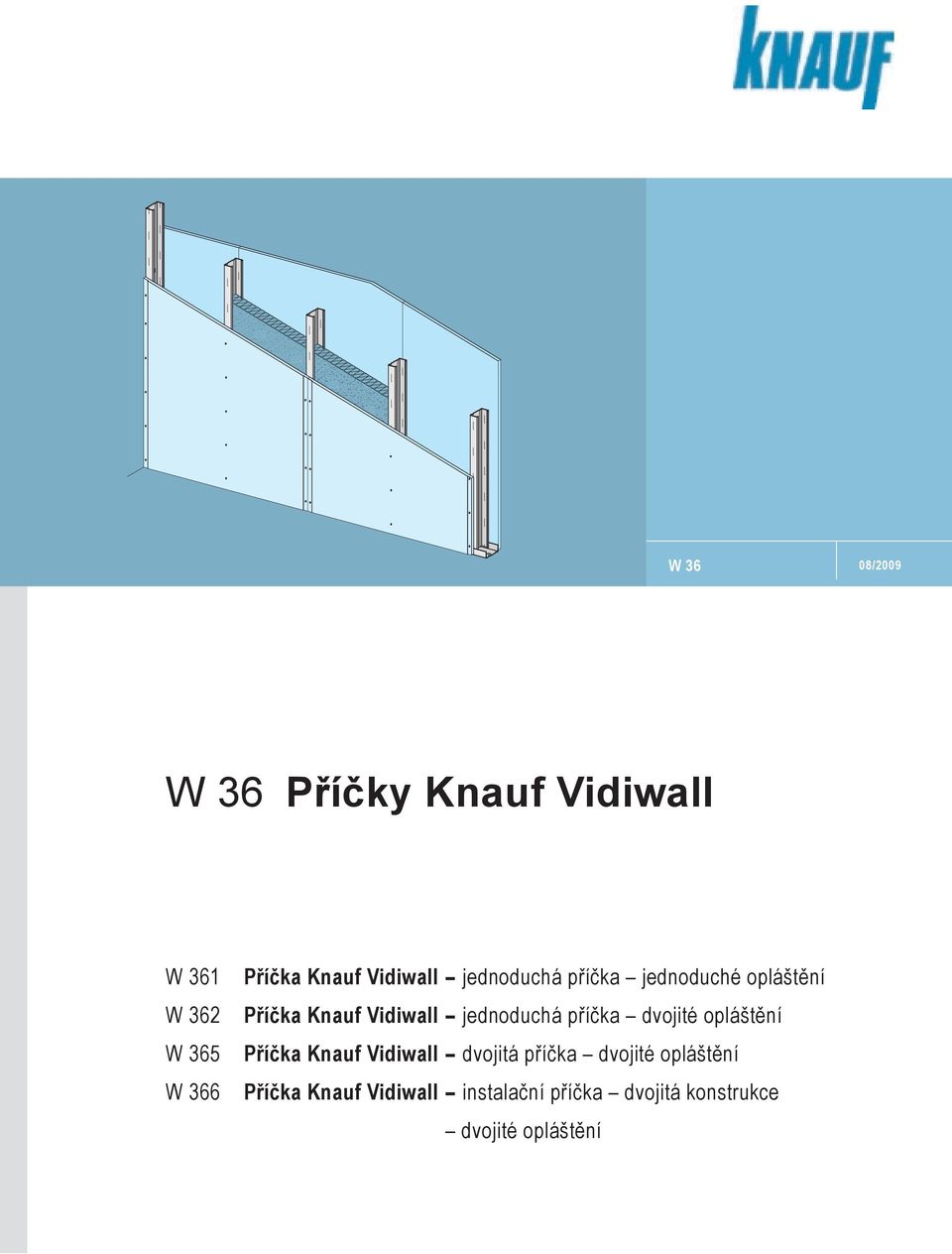

1 W 36 08/2009 W 36 Příčky W 361 W 362 W 365 W 366 Příčka - jednoduchá příčka jednoduché opláštění Příčka - jednoduchá příčka dvojité opláštění Příčka - dvojitá příčka dvojité opláštění Příčka - instalační příčka dvojitá konstrukce dvojité opláštění

2 W 36 Příčky - technická data Technická data / akustika / požární odolnost Systé Technická data Rozěry tl. stěny D Profily síla desky dutina h d hotnost 1) ca. kg/² Akustika Izolace R w,r tloušťka / obj. hotnost 2) 3) db / kg. Požární odolnost W361 - jednoduchá příčka - jednoduché opláštění osová rozteč profilů d , G ) h D d , S 50 / 60 W362 - jednoduchá příčka - dvojité opláštění osová rozteč profilů d d h D , S 50 / x12, G ) x12,5 62 S 40 / 30 W365 - dvojitá příčka - dvojité opláštění osová rozteč profilů d h d D x12, ) S 50 / W366 - instalační příčka - dvojitá konstrukce - dvojité opláštění osová rozteč profilů \U+2265 d h d D x12,5 64 5) cca 56 S 40 / Legenda Minerální izolace dle ČSN EN / ČSN EN ) Uvedené hodnoty hotnosti nezahrnují izolační vrstvy. 2) R w = vážená laboratorní neprůzvučnost 3) Izolační vrstva dle ČSN EN odpor proti proudění v délkové sěru dle ČSN EN 29053,r 5 kpa 4) lineárně interpolováno 5) epirický výpočte S Tř. reakce na oheň A1 Minerální izolace G tavení vláken 1000 C obj. hotnost 16 kg/ 3

3 W 36 Příčky Nastavení profilů / výřezy v profilech / sponkování Vertikální napojení Knauf Profil přesazení -ü- CW / UA c CW c CW c Propojení profilů: V přesazení profilů se profily spojí nýtování, ontážníi kleštěi šroubování. Varianta 1 2 y spojeny do kastlíku ü Varianta 2 Varianta 3 2 y spojení provedeno přeplátování ü ü 2 Knauf CW / UA-Profily spojení UW - Profile Knauf Knauf Knauf UA-Profil 2 přiložený Knauf ü ü přiložený Knauf UW-Profil Montážní kleště UA-Profil 1 Maxiální výřezy v profilech CW stěn z kovových stojek Kovové stojky Opláštění Výřezy ve stěně Počet otvorů CW 75 / CW 100 jednovrstvé vícevrstvé 1 na stojku 2 na stojku Rozěr otvorů b CW 50 vícevrstvé 1 na stojku Kroě obvyklých perforací ve tvaru H ohou být vyrobeny otvory uvedené v tabulce. b Vrchní vrstva upevněna sponkai W362, W365, W Vrstva desek upevněna rychlošrouby po Vrstva desek upevněna sponkai např. Haubold KG 722 CD NK GEH, Délka 22 Sponky nelze použít pro upevnění do CW/UW/UA profilů Hranová stojka Styk desek - prostřední stojka Prostřední stojka Letý spoj 160 3

4 W 361 Příčky Jednoduchá příčka jednoduché opláštění Výšky stěn Profil Osová rozteč Maxiální výšky stěn profilů Ocelové profily 0,6 c CW 50 3,00 CW 75 4,50 CW 100 5,00 Detaily M 1:5 Hoždinka Rychlošroub Trennfix (sep. páska) Hoždinka Trennfix (separační páska) UW-Profil Rychlošroub W 361-VO1-A Napojení na strop Napojení na nosnou W 361-A1 W 361-B1 stěnu Spoj desek Izolační vrstva Vodorovný spoj desek podložený Knauf CW-/UW-Profil Rychlošroub Izolační vrstva Rychlošroub W 361-VM1-A Spoj desek W 361-C1 T - spojení W 361-D1 Roh Zárubeň Rychlošroub Patka UA Rychlošroub TB UA-Profil 2 Rychlošroub TB Knau CW/UW-Profil jako výztuha (na celou výšku stěny) W 361-VU1-A Napojení u podlahy W 361-E1-A Montáž zárubně s UA profile W 361-E2-A Montáž zárubně s CW/UW profile Poznáka Při použití keraického obkladu - vzdálenost profilů ax. 42 c.

5 W 362 Příčky Jednoduchá příčka dvojité opláštění Výška stěn Profil Osová rozteč Maxiální výšky stěn profilů Ocelové profily 0,6 c CW 50 4,00 CW 75 5,50 CW 100 6,50 Detaily M 1:5 Hoždinka šrouby UW-Profil Trennfix (sep. páska) W 362-VO1-A Hoždinka Napojení na strop W 362-A1 Trennfix (separační páska) Napojení na nosnou stěnu W 362-B1 šrouby Spoj desek Minerální vlna šrouby šrouby Minerální izolace šrouby W 362-VM1-A Řezaný spoj desek W 362-C1 T - spojení W 362-D1 Roh Zárubně šrouby Patka UA Rychlošroub TB UA-Profil 2 Schnellbauschraube TB W 362-VU1-A Napojení u podlahy W 362-E1-A Montáž zárubně s UA Profile W 362-E2-A Montáž zárubně s CW/UW Profile

6 W 365 Příčky Dvojitá příčka dvojité opláštění Výška stěn Profil Osová rozteč Maxiální výšky stěn profilů Kovové profily 0,6 c CW 50 4,00 CW 75 5,50 CW 100 6,50 Detaily M 1:5 Hoždinka UW-Profil Saolepící těsnící páska Trennfix Hoždinka W 365-VO1-A Napojení na strop Trennfix Napojení na W 365-A1 nosnou stěnu W 365-B1 šroub Spoj desek Saolepící těsnící páska odstup = 50 c šrouby šrouby Minerální vlna W 365-VM1-A Spoj desek Minerální vlna UW-Profil Ocelový hliníkový profil na ochranu rohů Saolepící těsnící páska šroub W 365-C1 T - spojení W 365-D1 Roh Zárubeň Saolepící těsnící páska po celé délce profilu UA-Profil 2 Rychlošroub TB 6 W 365-VU1-A Napojení u podlahy W 365-E1-A Montáž zárubně s UA Profile

7 W 366 Příčky Instalační příčka dvojitá konstrukce dvojité opláštění Výška stěn Profil Osová rozteč Maxiální výška stěn profilů Kovové profily 0,6 c CW 50 4,00 CW 75 5,50 CW 100 6,50 Detaily M 1:5 Trennfix (separační páska) Minerální vlna šroub W 366-VO1-A Napojení na strop Hoždinka UW-Profil Min. vlna šroub W 366-VM1-A W 366-VU1-A Spřažení profilů pásy desek Napojení u podlahy šroub šroub Pás desky 12,5 silný 300 vysoký Knauf Flexkleber Obklad Flächendicht (hydroizolace) ca Flächendichtband W 366-A1 300 ca. 600 ca. 750 Spřažení profilů s pásy desek 12,5 síla, 300 výška UW-Profil Hoždinka Napojení na nosnou stěnu Prostor pro instalace W 366-B1 Flächendicht Knauf Flexkleber - lepidlo Obklad Přechod na W 366-D1 příčku W362 šroub šroub Pásy desky 12,5 síla 300 výška Spřežení profilů pásy desek

8 W 36 Příčky Montáž zárubní / opláštění / dveřní otvory/ dveřní křídlo Ocelová podkonstrukce Zárubně až k překladu Podkonstrukce Zásuvný úhelník Překlad Knauf UA-Profil Zásuvný úhelník in. 150 Dveřní otvory Varianta CW + UW Varianta UA Kluzné napojení pro výšky stěn do 2, pro všechny přípustné výšky stěn Varianta UA Varianta CW/UW ožná odstraňte plastové lišty na nástrčné úhelníku zárubní Spojte CW profil s UW profile poocí děrovacích kleští Překlad CW-/UW-Profil Nástrčný úhelník připevněný hoždinkai Překlad UA-Profil Nástrčný úhelník připevněný hoždinkai "L" 8/100 UA-Profil CW profil s UW profile fixován do spod. UW profilu ont. kleštěi Nástrčný úhelník připevněný hoždinkai Pozn. Úhelník Knauf pro CW UA Profil 50/75/100: Sada se skládá: 4 Knauf úhelníky a 10 hoždinek Doporučená SK Hotnost Varianta Maxiální přípustná hotnost dveřního křídla v provedení se dvěa závěsy Zavrtávací závěsy Závěsy typu A/16 C/22 E/22 VX 7729/160 VX 7939/ kg 50 kg CW/UW UA kg UA kg UA kg 60 kg 60 kg 100 kg 100 kg

9 W 36 Příčky Sádrovláknité desky Knauf / Telení Spoj desek s hranou VT - desky jsou těsně přiraženy k sobě Výztužná páska - papírová Knauf Kurt Finální telení Knauf Readygips, Knauf F2 1 2 Při ontáži je třeba desky srazit těsně k sobě Nerovnosti vyrovnejte poocí hoty Knauf a do hoty vtlačte papírovou výztužnou pásku/výztužnou pásku Knauf Kurt. Proveďte jené vystěrkování hotou Knauf Readygips/F2. Spoj desek SK - desky položte s ezerou šířky 5-7 Papírová výztužná páska (ožná) Finální telení Knauf Readygips, Knauf F2 1 2 Desky položte s ezerou 5-7 resp. 1/2 tl. desky Spárty telte stěrkovou hotou. Je ožné použít papírovou výztužnou pásku. Proveďte jené vystěrkování hotou Knauf Readygips/F2. Spoj desek KLF - naneste housenku lepidla na jednu stranu, desky přiražte těsně k sobě lepená spára < 1 přebývající ateriál odříznout F2 - Fugenkleber Finální telení Knauf Readygips, Knauf F2 1 2 Desky vystřeďte na profilu. Nakonec naneste stejnoěrně Lepidlo Knauf Fugenkleber na hranu ontované desky. (housenka lepidla na celou tloušťku desky) Následující desku přitlačte (šířka spáry < 1 ) a okažitě přišroubujte. Proveďte jené vystěrkování hotou Knauf Readygips/F2. 9

10 W 36 Příčky Spotřeba ateriálu Spotřeba ateriálu na ² příčky bez ztratného a přídavku na prořez Množství jsou vztažena na plochu příčky: H=2,75 ; L=4,0 ; A=11,0 ². Označení Jednotka Množství jako průěrná hodnota Cizí ateriál = vytisknut kurzívou Spodní konstrukce (Udaje bez určitých požadavků na požární odolnost akustiku). W 361 W 362 W 365 W 366 UW-Profil 50x40x0,6 UW-Profil 75x40x0,6 UW-Profil 100x40x0,6 0,7 0,7 1,4 1,4 50x50x0,6 75x50x0,6 100x50x0,6 2,0 2,0 4,0 4,0 Knauf Dichtungsband 50/3,0, 100 délka; (role 30 ) ks - - 0,5 - Knauf ; (obsah 550 l) Knauf Dichtungsband (role 30 ) 50/3,0 70/3,0 95/3,0 ks 0,3 0,3 0,6 0,6 1,2 1,2 2,4 2,4 Knauf Natloukací hoždinka "K" 6/35; (Paket 100 kusů) ks 1,6 1,6 3,2 3,2 Minerální izolace (dle akustických a požárních požadavků)... tloušťky ² dle potřeby dle potřeby dle potřeby dle potřeby Opláštění sádrovláknitá deska VT sádrovláknitá deska SK šrouby; (pro připevnění desek) 3,9 x 30 3,9 x 45 ² ks 2,0 4, ,0 4, Spony (pro vrchní vrstvu) ks Fugenkleber pro lepený spoj (kartuše 310 l) ks 0,1 0,1 0,1 0,1 Telení Knauf ; (5 kg/25 kg pytel) Knauf Fügenfiller (5 kg pytel) kg kg 0,5 0,4 0,5 0,8 0,5 0,8 0,5 0,8 Knauf papírová výztužná páska; (role 23 /75 /150 ) 2,0 2,0 2,0 2,0 Separační páska Knauf Trenn-Fix 65 í;(role 50 ) Ochranný rohový profil 23/13; (2,75 délky) 1,7 1,7 1,7 1,7 Ochranný rohový profil 31/31; (2,50 /2, /3,0 délky) dle potřeby dle potřeby dle potřeby dle potřeby Alux ochranný rohový profil 52 šíře; (role 30,4 ) 10

11 W 36 Příčky Konstrukce a ontáž Konstrukce Příčky z kovových stojek se skládají z kovové konstrukce z UW a CW profilů a oboustranného jednoduchého dvojitého opláštění ze sádrovláknitých desek. Konstrukce ze stojek je po obvodu spojena s navazujícíi stavebníi dílci. Do dutého prostoru v příčkách lze uístit izolaci i instalační rozvody (elektrický rozvod, sanitární rozvody ). Dilatační spáry v hrubé stavbě usí být dodrženy i v příčkách. V případě průběžných příček je nutné uístit dilatační spáry vždy po cca 8 až 10. W 365/W 366: Ve zvláštních případech ůžete uístit dvě řady stojek vedle sebe (zvýšené požadavky na zvukový útlu) v určité vzdálenosti od sebe (ontáž instalačních rozvodů = instalační příčka W 366). Montáž Spodní konstrukce Připojovací profily na navazujících stavebních dílcích opatřete na zadní straně tele (2 housenky) a pečlivě je utěsněte. Hranové profily UW 50/75/100 na podlaze a na stropu a CW 50/75/100 na příčkách upevněte vhodnýi upevňovacíi prvky k navazující dílců. Vzdálenost upevňovacích bodů 1, na stěnách in. 3 upevňovací body. Upevňovací prvky pro navazující asivní stavební dílce: natloukací hoždinky/stavební dílce, které nejsou asivní: upevňovací prvky vhodné pro dané stavební ateriály. Pokud lze předpokládat, že dojde k průhybu stropu, vytvořte kluzná napojení 10. V osové vzdálenosti c (pro keraické obklady na jednovrstvé opláštění ax. 42 c) nastavte a vyrovnejte profily CW 50/ v UW profilech. W 366 Dvojité stojky, které se vzájeně nepodpírají, spojte deskovýi spojkai o výšce cca 30 c (vzdálenost cca 60 c) a vytvořte ráovou stojku. Opláštění Opláštění svisle uspořádanýi sádrovláknitýi deskai, podle ožností výšky odpovídající výšce ístnosti při dodržení vzdálenosti cca 1 c od hrubé podlahy (opláštění v příčné sěru W 366 je rovněž ožné). Sádrovlaknité desky se nesějí dotýkat profilů dveřních stojek. Vodorovné spoje usí být přesazeny o in V případě jednoduchého opláštění doporučujee spoje uístit na profil. Sádrovláknité desky upevněte šrouby. Vrchní vrstvu lze upevnit sponkai, např. rozpěrnýi sponkai firy Haubold, typ KG 722 CDNK s epoxidovou povrchovou úpravou (viz str. 3). W 361: Rozteč šroubů 25 c. W 362, W 365, W 366: Rozteč šroubů spodního opláštění 75 c, rozteč spodní vrstvy opláštění 25 c. sádrovláknité desky připevnění opláštění Opláštění Tloušťka v Upevnění desek ke kovový profilů (iniální průnik skrz profil 10 ) Tl. plechu s 0,7 W ,5 šrouby 3,9 30 W 362, W 365, W ,5 šrouby 3, ,9 45 3, Haubold KG 722 délka 22 Telení desek Níže uvedený text se týká pouze desek s hranou SK, tedy kolo řezanou. U desek rozeznáváe dva druhy provedení spojů ezi deskai. Telený spoj Vždy sousední desky klaďte se spárou 5 až 7 ezi deskai. Takto vzniklou spáru vyplňte hotou určenou pro základní spárování Fugenfüller, a do ěkké hoty vtlačte výztužnou pásku skelnou papírovou. Špachtlovací hotu, která případně zbyla v okolí spáry, odstraňte, dokud je ěkká. Pozdější její odstraňování znaená podstatně vyšší pracnost. Po zatuhnutí hoty po první kroku proveďte toutéž hotou druhý krok, tedy přetelení tenkou vrstvou a roztažení do šíře od spáry. Po zatvrdnutí druhého kroku se špachtlování spáry přebrousí a provede se přetelení finální pastou. I tu je třeba po vytvrdnutí vybrousit. Hlavy šroubů přetelte touže hotou. Lepený spoj První desku připevněte do správné polohy k nosné podkonstrukci. Hrany desky navlhčete štětce a naneste na ně PU lepidlo. K takto připravené hraně první desky přirazte hranu sousední desky, kterou rovněž přišroubujete k nosné podkonstrukci. PU lepidlo je títo úkone vytlačeno ze spáry. Vytlačené lepidlo nechte zatuhnout cca 12 hod. a po té jej v podobě gelu odstraňte nejlépe tenkou japonskou špachtlí. Spoj po té přetelte finální pastou dispersní tele F2 za použití výztužné pásky papírové ze skelné tkaniny. Hlavy šroubů přetelte též. 11

12 W 36 Příčky Poznáky HOT LINE: Tel.: Fax: Datu vydání: CZ/08/09 Knauf Praha, Praha 9 Kbely, Mladoboleslavská 949, PSČ Právo technické zěny vyhrazeno. Platí vždy aktuální vydání. Naše záruka se vztahuje pouze na bezchybné vlastnosti našich výrobků. Konstrukční, statické a stavebně-fyzikální vlastnosti systéu Knauf ohou být dosaženy pouze v případě, že jsou používány systéové výrobky Knauf, výrobky výslovně doporučené společností Knauf. Údaje o spotřebě, nožství a provedení vycházejí z praxe, a proto neohou být bez dalších úprav používány v odlišných podínkách. Všechna práva vyhrazena. Zěny, přetisk a fotoechanická reprodukce, i částečná, podléhá výslovnéu souhlasu firy Knauf. Konstrukční, statické a stavebně-fyzikální vlastnosti systéů Knauf ohou být dosaženy pouze v případě, že jsou používány systéové výrobky Knauf výrobky výslovně doporučené společností Knauf. UPOZORNĚNÍ: Vydání nového technického listu pozbývá tento technický list platnost.
