jednoduchá konstrukce ze stojek s jednovrstvým opláštěním jednoduchá konstrukce ze stojek s dvouvrstvým opláštěním

Rozměr: px
Začít zobrazení ze stránky:

Download "jednoduchá konstrukce ze stojek s jednovrstvým opláštěním jednoduchá konstrukce ze stojek s dvouvrstvým opláštěním"

Transkript

1 W 11 08/009 W 11 Příčky NOVINKA! Nové konstrukční detaily: Stěny W 111 a W 11 bez napojení na strop W 111 Stěna z kovových stojek jednoduchá konstrukce ze stojek s jednovrstvý opláštění W 11 Stěna z kovových stojek jednoduchá konstrukce ze stojek s dvouvrstvý opláštění W 113 Stěna z kovových stojek jednoduchá konstrukce ze stojek s třívrstvý opláštění W 115 Stěna z kovových stojek dvojitá konstrukce ze stojek s dvouvrstvý opláštění W 116 Instalační stěna spojená dvojitá konstrukce ze stojek s dvouvrstvý opláštění W 118 Bezpečnostní stěna jednoduchá konstrukce ze stojek s dvouvrstvý opláštění + ocel. plech

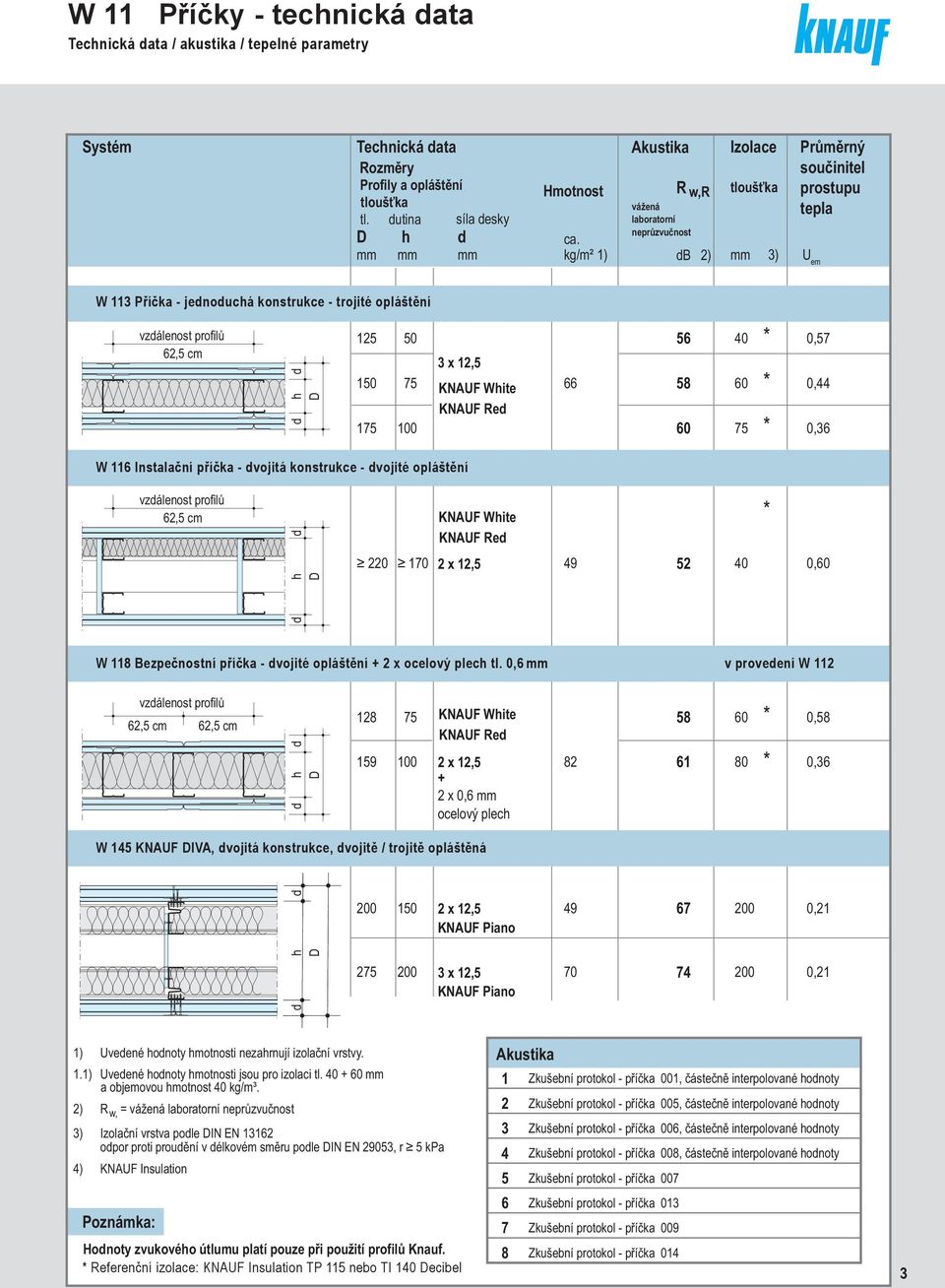

2 W 11 Příčky technická data Technická data / akustika / tepelné paraetry Systé legenda je na str. 3 Technická data Rozěry Profily a opláštění tloušťka tl. dutina síla desky D h d hotnost ca. kg/² 1) Akustika R w,r vážená laboratorní neprůzvučnost db Izolace jenovitá tloušťka ) 3) Průěrný součinitel prostupu tepla U e W 111 jednoduchá příčka jednoduché opláštění osová rozteč profilů 6,5 c d , * 0,57 h D d KNAUF White KNAUF Red * 0, * 0,40 W 11 jednoduchá příčka dvojité opláštění osová rozteč profilů 6,5 c d ) * 0,61 d h D x 1,5 KNAUF White KNAUF Red * 0, * 0,38 W 115 dvojitá příčka dvojité opláštění osová rozteč profilů 6,5 c d h d D x 1,5 KNAUF White KNAUF Red 48 * 59 x 40 4) * 60 x 60 4) * 0,37 0,7 6 x 75 0,1 * Referenční izolace: KNAUF Insulation TP 115 nebo TI 140 Decibel

3 W 11 Příčky technická data Technická data / akustika / tepelné paraetry Systé Technická data Rozěry Profily a opláštění tloušťka tl. dutina síla desky D h d Hotnost Akustika R w,r vážená laboratorní neprůzvučnost Izolace tloušťka ca. kg/² 1) db ) 3) Průěrný součinitel prostupu tepla U e W 113 Příčka jednoduchá konstrukce trojité opláštění vzdálenost profilů 6,5 c d h d D x 1,5 KNAUF White KNAUF Red * 0, ,36 * * 0,44 W 116 Instalační příčka dvojitá konstrukce dvojité opláštění vzdálenost profilů 6,5 c d h d D KNAUF White KNAUF Red x 1, ,60 * W 118 Bezpečnostní příčka dvojité opláštění + x ocelový plech tl. 0,6 v provedení W 11 vzdálenost profilů 6,5 c 6,5 c d h d D KNAUF White KNAUF Red ,58 x 1, ,36 + x 0,6 ocelový plech * * W 145 KNAUF DIVA, dvojitá konstrukce, dvojitě / trojitě opláštěná d h d D x 1,5 KNAUF Piano x 1,5 KNAUF Piano , ,1 1) Uvedené hodnoty hotnosti nezahrnují izolační vrstvy. Akustika 1.1) Uvedené hodnoty hotnosti jsou pro izolaci tl a objeovou hotnost 40 kg/³. 1 Zkušební protokol příčka 001, částečně interpolované hodnoty ) R = vážená laboratorní neprůzvučnost w, Zkušební protokol příčka 005, částečně interpolované hodnoty 3) Izolační vrstva podle DIN EN Zkušební protokol příčka 006, částečně interpolované hodnoty odpor proti proudění v délkové sěru podle DIN EN 9053, r 5 kpa 4 Zkušební protokol příčka 008, částečně interpolované hodnoty 4) KNAUF Insulation 5 Zkušební protokol příčka 007 Poznáka: Hodnoty zvukového útluu platí pouze při použití profilů. * Referenční izolace: KNAUF Insulation TP 115 nebo TI 140 Decibel 6 Zkušební protokol příčka Zkušební protokol příčka Zkušební protokol příčka 014

4 W 11 Požární odolnost Napojení Napojení požárně atestovaných nenosných podhledů na okolní konstrukce Možnosti napojení příček na podhledy Požární odolnost zdola Požární odolnost zdola i shora U požární odolnosti pouze zdola se napojení provede dilatačně u příčky bez prošroubování opláštění s UW profile. Příčka se napojí prošroubování UW profilu do CD profilu. Podhled je nutné zavětrovat. U požární odolnosti zdola i shora se napojení provede dilatačně poocí pásků s dilatací in. 15. Schéa napojení nesí se přišroubovat s UWProfile dilatační napojení na podhled poocí pásků nesí se přišroubovat s UWProfile Pokud á napojovaná příčka požadovanou požární odolnost, Upozornění usí ít podhled iniálně stejnou požární odolnost jako příčka. Požární napojení na stěny Napojení podhledů s požární odolností zdola a shora / nebo jen zdola na požární příčky. Pro požární odolnost podhledu 30 inut až 90 inut, usí ít příčka iniálně stejné opláštění jako podhled. Podklad v napojení na příčku usí být rovný, nerovný podklad je nutné vyrovnat. Spáru v napojení je nutné dotěsnit a podložit viz. schéatické nákresy. Příklady napojení schéatické nákresy pásek požární desky požární desky požární desky zatelení Uniflote inerální vlna požární deska zatelení Uniflote požární desky zatelení Uniflote pásky požární desky požární desky zatelení požární desky

5 W 11 Požární odolnost Zabudování elektrokrabic Požární příčky bez izolace nebo s izolací sádra nebo Uniflott na tloušťku sádra opláštění nebo Uniflott sádra nebo na Uniflott tloušťku opláštění na tloušťku opláštění ca.100/100 ca.100/100 ca.100/100 kaslík pásky požárních kaslík kaslík pásky požárních pásky požárních tloušťkadesek desek opláštění tloušťka tloušťka opláštění opláštění přilepeno sádrou nebo Uniflotte přilepeno sádrou přilepeno nebo sádrou Uniflotte nebo Uniflotte požární dotěsnění elektrokrabic sádrou požární dotěsnění elektrokrabic sádrou požární opláštění elektrokrabic sádrokartonovou deskou požární opláštění elektrokrabic sádrokartonovou deskou požární dotěsnění elektrokrabic sádrou požární opláštění elektrokrabic sádrokartonovou deskou ca.100/100 ca.100/100 ca.100/100 větší profily např. CW větší 100profily větší profily např. CW 100 např. přilepeno CW 100 sádrou nebo Uniflotte přilepeno sádrou přilepeno nebo sádrou Uniflotte nebo Uniflotte provést v tloušťce opláštění provést v tloušťce provést v opláštění tloušťce opláštění desky na hloubku el. krabice desky na hloubku desky na el. hloubku krabice el. šrouby krabice sádra na šrouby sádru šrouby sádra na sádru sádra na sádru šrouby sádra na šrouby sádru šrouby přilepeno sádra sádrou na sádru sádra na nebo Uniflotte přilepeno sádru sádrou přilepeno nebo sádrou Uniflotte nebo Uniflotte inerální izolace stlačena inerální na ax. izolace inerální pásky sádrokartonových ( 30 ) stlačena izolace na ax. desek pásky sádrokartonových stlačena ( na 30 ax. ) pásky sádrokartonových na tloušťku desek ( 30 ) opláštění desek na tloušťku opláštění Sádrokartonové desky na za tloušťku elektrokrabicí opláštění Dutina usí být vyplněná S usí být Sádrokartonové provedeny v tl. opláštění desky za elektrokrabicí příčky inerální Dutina izolací usí tak, být vyplněná S*) Pokud bude vložená izolace za el. krabicí větší Sádrokartonové a přesah usí těchto být desky desek provedeny za elektrokrabicí usí v být tl. in. opláštění 500. příčky Dutina usí že izolace inerální být vyplněná usí přesahovat izolací tak, S tloušťky *) Pokud než in. bude požadované vložená izolace 3 c, za el. krabicí větší usí být provedeny v tl. opláštění příčky Tyto desky a přesah přilepte těchto na opláštění desek usí příčky být in inerální izolací tak, in. 500 že izolace na každou usí přesahovat stranu *) Pokud bude je ožné tloušťky vložená aplikovat než izolace izolaci in. požadované za el. krabicí podle tohoto 3 vztahu: c, větší a přesah těchto desek usí být in a přišroubujte Tyto desky šrouby přilepte sádra na na opláštění sádru. příčky že izolace usí přesahovat tloušťky než in. požadované 3 c, el. krabice. in. Tloušťka 500 izolace na každou stranu je ožné aplikovat izolaci podle tohoto vztahu: Tyto desky a přišroubujte přilepte na opláštění šrouby sádra příčky na sádru. in. 500 na každou stranu je tloušťka ožné aplikovat x objeová izolaci hotnost podle tohoto = vztahu: iniálně 10 v ístě el. krabice. Tloušťka nesí izolace ít tloušťka x objeová hotnost = iniálně 10 a přišroubujte šrouby sádra na sádru. el. krabice. Tloušťka izolace enší tloušťku v ístě než 30 nesí ít tloušťka Příklad x objeová hotnost = iniálně 10 v ístě nesí ít a objeovou enší hotnost tloušťku než 30 Příklad enší tloušťku než 30 Příklad 4 c x 30 kg/³ = 10 iniálně a objeovou 40 kg/³. hotnost a objeovou iniálně hotnost 4 c x 30 kg/³ = kg/³. 4 c x 30 kg/³ = 10 iniálně 40 kg/³ Příčky s inerální izolací s bode tavení 1000 C inerální izolace inerální stlačena inerální na ax. ( 30 ) izolace izolace stlačena na ax. stlačena ( na 30 ax. ) ( 30 ) Vložená izolace v celé příčce usí ít Vložená za el. krabicí izolace in v celé 30 příčce tl. Vložená izolace nebo platí usí vztah ít v celé již za příčce uvedený el. krabicí *). in 30 tl. usí ít nebo za el. platí krabicí vztah in již 30 uvedený tl. *). nebo platí vztah již uvedený *). Poznáka Poznáka Poznáka Zásuvky, vypínače, rozdělovače atd. ohou být v příčkách Zásuvky, na jakékoliv vypínače, ístě, rozdělovače pouze nesí atd. ohou být být Zásuvky, z hlediska v vypínače, příčkách požárního na rozdělovače jakékoliv atd. a akustického ístě, ohou proti pouze být sobě. nesí být v příčkách z hlediska na jakékoliv požárního ístě, a akustického pouze nesí proti být sobě. z hlediska požárního a akustického proti sobě. Průchody jednotlivých elektroinstalací jsou povolené, Průchody jen je nutné Průchody jednotlivých dotěsnit jednotlivých vzniklé elektroinstalací otvory elektroinstalací Uniflotte jsou jsou povolené, nebo povolené, požární tele. jen nutné dotěsnit vzniklé otvory Uniflotte nebo požární tele. jen je nutné dotěsnit vzniklé otvory Uniflotte nebo požární tele. Minerální izolace Minerální izolace Minerální třída izolace hořlavosti A S třída Shořlavosti A S bod tavení třída hořlavosti 1000 C A bod tavení 1000 C bod tavení 1000 C Scheatické nákresy všechny kóty v Scheatické nákresy všechny kóty v Scheatické nákresy všechny kóty v 5

6 W 111 Sádrokartonová příčka Jednoduchý rastr, jednoduché opláštění Profil Osová rozteč Maxiální výšky stěn profilů oblast použití viz str. 0 Profil Ocelové profily 0,6 Osová rozteč Maxiální výšky 1 stěn profilů c oblast použití viz str. 0 6,5 3,00,75 Ocelové profily Profil 0,6 1 c 41,7 4,00 3,75 CW 50 6,5 31,5 3,00 5,00,75 4,75 Profil 41,7 6,5 4,00 4,5 3,75 3,75 CW 50 Profil 31,5 41,7 5,00 6,00 4,75 5,5 CW 75 6,5 31,5 4,5 7,00 3,75 6,5 Profil 41,7 6,5 6,00 5 5,5 4,5 CW 75 Profil 31,5 41,7 7,00 6,50 6,5 5,75 CW 100 6,5 31,5 8,00 5 4,5 7,5 Profil 41,7 6,50 5,75 CW 100 Detaily M 1:5 příklady 31,5 8,00 7,5 W 111 VO1 Napojení na strop pro průhyb 10 + Uniflott nebo Acryl Separační páska + Uniflott nebo Acryl UWProfil UWProfil W 111 A1 Deska Napojení na nosnou stěnu W 111 B1 Spoj desek Uniflott + bandáž Deska Uniflott + bandáž Deska + Uniflott nebo Acryl Deska + Uniflott nebo Acryl UWProfil UWProfil W 111 VM1 Řezaný spoj desek W 111 C1 T spojení Deska W 111 Deska D1 Provedení rohu Minerální vlna UWProfil UWProfil Deska CWProfil Deska Minerální vlna Minerální Horizontální vlna spoj UWProfil Rychlošroub UWProfil TN přetelený s bandáží Minerální vlna Horizontální Deska spoj přetelený s bandáží Deska W 111 VU1 Poznáka Napojení u podlahy UWProfil UWProfil nebo acryl nebo acryl W 111 E1 Montáž zárubně s UAProfile Skladební šíře zárubně W 111 E Skladební šíře zárubně Patka UA Rychlošroub TB UAProfil Patka UA Rychlošroub TB UAProfil Při použití keraického obkladu vzdálenost profilů ax. 4 c. Montáž zárubně s e Deska Deska 6 Poznáka Při použití keraického obkladu vzdálenost profilů ax. 4 c.

7 W 11 Sádrokartonová příčka Jednoduchý rastr, dvojité opláštění Výška stěn Profil Profil Osová Osová rozteč rozteč profilů profilů Profil Osová rozteč Ocelové Ocelové profily profily 0,6 0,6 profilů c c Ocelové profily 0,6 6,5 6,5 Profil Profil c41,7 CW CW ,5 6,5 31,5 Profil 6,5 41,7 6,5 CW 50Profil 41,7 31,5 41,7 CW CW ,5 6,5 31,5 Profil 6,5 41,7 6,5 CW 75Profil 41,7 31,5 41,7 CW CW ,5 6,5 31,5 Profil 41,7 CW 100 Detaily M 1:5 příklady 31,5 W 11 VO1 Napojení na strop pro průhyb 10 Separační páska + Uniflott + Uniflott nebo nebo Acryl Acryl + Uniflott nebo Acryl UWProfil UWProfil CWProfil CWProfil UWProfil Maxiální Maxiální výšky výšky stěn stěn oblast oblast použití použití viz viz str. str. 0 0 Maxiální výšky stěn 1 1 oblast použití viz str ,5 3, ,5 4, ,5 3,5 5,5 5,55 5,5 54,55 6,56 6,5 65,56 7,5 5,5 7, ,5 6,5 7,5 7,5 5,75 65, ,59 8,5 5,75 8,5 7, ,5 CWProfil CWProfil W 11 A1 Napojení na nosnou stěnu W 11 B1 Spoj desek Deska Deska Separační páska + Uniflott + Uniflott Deska nebo nebo Acryl Acryl + Uniflott nebo Acryl Rychlošroub TN CWProfil Rychlošroub UWProfil UWProfil TN UWProfil Uniflott Uniflott + bandáž + bandáž Rychlošroub TN Deska Deska Uniflott + bandáž Deska W 11 VM1 Řezaný spoj desek W 11 C1 T spojení W 11 D1 Provedení rohu Minerální Minerální vlna vlna Rychlošroub Rychlošroub Minerální vlna TN TN Uniflott Uniflott + bandáž + bandáž Deska Deska Uniflott + bandáž Deska UWProfil UWProfil CWProfil Rychlošroub Rychlošroub UWProfil TN TN UWProfil UWProfil Minerální Minerální vlna vlna Rychlošroub Rychlošroub UWProfil TN TN Minerální vlna W 11 VU1 W 11 E1 Napojení u podlahy CWProfil Rychlošroub TN UWProfil UWProfil UWProfil nebo nebo acryl acryl Montáž zárubně Skladební Skladební šíře šíře zárubně zárubně W 11 E s UAProfile Skladební šíře zárubně Montáž zárubně s e nebo acryl Patka Patka UA UA Rychlošroub Rychlošroub TB TB UAProfil UAProfil Patka UA Rychlošroub TB UAProfil Deska Deska Rychlošroub TN CWProfil Deska 7

8 W 113 Sádrokartonová příčka Jednoduchý rastr, trojité opláštění Výška stěn Profil Profil Osová Osová rozteč rozteč Maxiální výšky výšky stěn stěn profilů profilů oblast oblast použití použití viz viz str. str. 0 0 bez bez požární požární odolnosti odolnostis požární s požární odolností odolností Kovové Profil Kovové profily profily 0,6 0,6 Osová rozteč 1 1 Maxiální výšky 1 1 stěn cprofilů oblast použití viz str. 0 bez požární odolnosti s požární odolností Kovové profily 0,6 6,5 6,5 4,5 4, ,5 3,5 Profil Profil ,7 41,7 5,5 5, ,5 4,5 CW CW c 31,5 31,5 6,5 6, ,5 5,5 6,5 4, ,5 Profil 6,5 6, ,5 5,5 5,5 5,5 5 5 Profil Profil 41,7 5, ,5 CW 50 41,7 41, ,5 6,5 6,5 6,5 6 6 CW CW ,5 6, ,5 31,5 31, ,5 7,5 7,5 7, ,5 6 5,5 5,5 5 Profil 6,5 6, ,5 6,5 6,5 6,5 5,75 5,75 Profil Profil 41,7 7 6,5 6,5 6 CW 75 41,7 41, ,5 7,5 7,5 7,5 7 7 CW CW ,5 8 7,5 7,5 7 31,5 31,5 9,5 9, ,5 8,5 6,5 7 6,5 6,5 5,75 Profil 41,7 8 7,5 7,5 7 Detaily M CW 1: ,5 9, ,5 W 113VO1 Napojení na strop Desky W 113A1 Napojení na nosnou stěnu W 113B1 Spoj desek pro průhyb 10 Rychlošrouby TN TN CWProfil Uniflott Uniflott + bandáž + bandáž Rychlošrouby TN Separační páska Uniflott + bandáž + Uniflott + Uniflott nebo nebo Acryl Acryl + Uniflott nebo Acryl UWProfil UWProfil CWProfil Desky UWProfil UWProfil Separační páska CWProfil UWProfil + Uniflott + Uniflott nebo nebo Acryl Acryl Rychlošrouby TN TN UWProfil + Uniflott nebo Acryl Rychlošrouby TN CWProfil Minerální Minerální vlna vlna W 113VM1 Řezaný spoj desek W 113C1 T spojení W 113D1 Provedení rohu Rychlošrouby TN TN Minerální Minerální vlna vlna Uniflott Uniflott Minerální vlna Rychlošrouby TN TN Rychlošrouby TN Spoj Minerální Spoj přetelený přetelený vlna Uniflott bandáží bandáží Desky Rychlošrouby TN Spoj přetelený bandáží Desky Rychlošrouby TN TN Ocelový Ocelový nebo nebo hliníkový hliníkový profil profil na ochranu na ochranu rohů rohů W 113VU1 Rychlošrouby TN Ocelový nebo hliníkový profil na ochranu rohů Skladební Skladební šíře šíře zárubně zárubně Napojení u podlahy Platten Platten CWProfil W 113E1 Montáž zárubně s UA Profile W 113E Montáž zárubně s CW Profile Rychlošrouby TN TN Skladební šíře zárubně Platten UWProfil UWProfil Rychlošrouby TN nebo UWProfil nebo acryl acryl 8 nebo acryl Patka Patka UA UA Rychlošrouby TB TB UAProfil UAProfil Patka UA Rychlošrouby TB UAProfil Desky Rychlošrouby TN TN CWProfil Rychlošrouby TN

9 W 115 Sádrokartonová příčka Dvojitý rastr dvojité opláštění Výška stěn Profil Osová rozteč profilů Profil Osová rozteč Kovové profily 0,6 0,6 profilů c c Kovové profily 0,6 Profil Profil 6,5 6,5 c CW CW Profil 6,5 CW Profil 50 Profil 6,5 6,5 CW CW Profil 6,5 CW Profil 75 Profil 6,5 6,5 CW CW Profil 6,5 Detaily M CW 1:5 100 Maxiální výšky stěn oblast použití viz viz str. str. 0 0 Maxiální výšky stěn 1 1 oblast použití viz str ,5 4,5 44 4, ,5 5,5 6 5,5 6,5 6, ,5 6 W 115VO1 Napojení na strop pro průhyb 10 W 115A1 Napojení na nosnou stěnu W 115B1 Spoj Saolepicí desek těsnicí páska UWProfil Saolepicí těsnicí páska UWProfil + + Uniflott nebo nebo Acryl Acryl UWProfil + Uniflott nebo Acryl UWProfil CWProfil Uniflott nebo nebo Acryl Uniflott + bandáž Acryl TN + Uniflott nebo Acryl Uniflott + bandáž W 115VM1 Řezaný spoj desek Saolepicí W 115C1 T spojení W TN 115D1 těsnicí páska Provedení rohu délka Saolepicí odstup těsnicí páska Desky délka 100 Rychlošroub odstup 500 TN TN Minerální vlna vlna Minerální vlna Minerální vlna vlna Minerální vlna UWProfil UWProfil Ocelový nebo nebo hliníkový profil profil na na ochranu rohů rohů Ocelový nebo hliníkový profil na ochranu rohů šíře W 115VU1 Napojení u podlahy Skladebná šíře zárubně W 115E1 Montáž zárubně s UA Profile Saolepicí Skladebná šíře zárubně těsnicí páska UWProfil Saolepicí Rychlošroub těsnicí páska TN TN Saolepicí UWProfil těsnicí páska Saolepicí nebo nebo acryl acryl těsnicí páska nebo acryl UAProfil Rychlošroub TB TB Patka UA UA UAProfil Rychlošroub TB Patka UA

10 W 116 Instalační příčka Dvojitý rastr dvojité opláštění Výška stěn Profil Profil Osová Osová rozteč rozteč profilů profilů Kovové Profil Kovové profily profily 0,6 0,6 Osová rozteč profilů c c Kovové profily 0,6 Profil Profil 6,5 c 6,5 CW CW Profil 6,5 CW 50 Profil Profil 6,5 6,5 CW CW Profil 6,5 CW 75 Profil Profil 6,5 6,5 CW 100 CW 100 Profil 6,5 CW 100 Detaily M 1:5 Maxiální Maxiální výška výška stěn stěn oblast oblast použití použití viz str. viz 0str. 0 Maxiální výška stěn 1 1 oblast použití viz str ,5 4,5 4, ,5 6,5 6, , ,5 5, W 116VO1 Napojení na strop pro průhyb 10 Uniflott Uniflott Uniflott UWProfil UWProfil Minerální Minerální vlna vlna UWProfil CWProfil CWProfil Desky Desky Minerální vlna W 116VM1 Spřažení profilů pásy sádrokartonu Rychlošroub TN W 116VU1 Napojení u podlahy Uniflott Rychlošroub Uniflott TN Rychlošroub TN Uniflott Pás Rychlošroub desky Pás desky TN 1,5 1,5 silný silný vysoký vysoký Pás desky Flexkleber 1,5 Flexkleber silný lepidlo lepidlo 300 vysoký Obklad Obklad Flexkleber lepidlo Obklad ca ca Flächendicht Flächendicht Flächendichtband 300 ca ca. 600 ca. 600 ca. 750 ca. 750 Flächendicht Flächendichtband 300 ca. 600 ca. 750 Separační páska + Uniflott + Uniflott nebo nebo Acryl Acryl Separační Desky páska + Uniflott nebo Acryl Prostor pro instalace Minerální Minerální vlna vlna CWProfil Rychlošroub TN Minerální vlna W 116A1 Napojení na nosnou stěnu W 116D1 Přechod na příčku W 11 CWProfil UWProfil UWProfil Flächendicht Flächendicht hydroizolační hydroizolační nátěr nátěr Flexkleber Flexkleber lepidlo lepidlo UWProfil Obklad Obklad Flächendicht hydroizolační nátěr Flexkleber lepidlo Obklad W 116B1 Prostor pro instalace Prostor pro instalace UWProfil UWProfil CWProfil Spřažení Spřažení profilů profilů UWProfil s pásy s pásy sádrokartonu sádrokartonu 1,5 1,5 síla síla CWProfil výška výška Spřažení profilů s pásy sádrokartonu 1,5 síla 300 výška Desky Rychlošroub TN Desky Spřažení Rychlošroub profilů Rychlošroub pásy TN TN sádrokartonu Uniflott Uniflott + bandáž + bandáž Rychlošroub Rychlošroub Rychlošroub TN TN TN Uniflott + bandáž Pás desky Pás desky 1,5 1,5 silný silný vysoký vysoký Pás desky 1,5 silný 300 vysoký

11 W 118 Bezpečnostní příčka v provedení W 11 Jednoduchý rastr dvojité opláštění dvojitý plech Výška stěn Profil Profil Osová Osová rozteč rozteč Maxiální výšky výšky stěn stěn profilů profilů oblast oblast použití použití viz. str. viz. 0 str. 0 Profil Osová roztečprovedení provedení W 115 W Maxiální 115 provedení provedení výšky W 11 stěn W 11 Ocelové Ocelové profily profily 0,6 0,6 profilů oblast použití viz. str provedení W 115 provedení W 11 Ocelové profily 0,6 c c 1 1 6,5 6,5 4,5 4, ,5 3,5 Profil Profil c 41,7 41, ,5 4,5 CW CW ,5 4, ,5 Profil 31,5 31, ,5 5,5 41,7 5 4,5 CW 50 6,5 6, ,5 5,5 5,5 5,5 5 5 Profil Profil 31,5 6 5,5 41,7 41,7 6,5 6,5 6 6 CW CW ,5 6 5,5 5,5 5 Profil 31,5 31,5 7,5 7, ,7 6,5 6 CW 75 6,5 6,5 6,5 6, ,5 6,5 5,75 5,75 Profil Profil 31,5 7,5 7 41,7 41,7 7,5 7,5 7 7 CW CW ,5 6,5 6 6,5 5,75 Profil 31,5 31, ,5 8,5 41,7 7,5 7 CW 100 Detaily M 1:5 31,5 9 8,5 W 118VO1 Odvrácená Odvrácená strana strana plech Odvrácená plech 0,6 0,6 ezi ezi deskai strana deskai plech 0,6 ezi deskai Napojení na strop pro průhyb 10 Separační páska + Uniflott + Uniflott nebo nebo Acryl Acryl + Uniflott nebo Acryl stropní stropní hřeb hřeb a 50 a c50 c Podložka Podložka d d stropní hřeb a 50 c UWProfil Podložka UWProfil 100x40x0,6 100x40x0,6 30 d CWProfil UWProfil 100x40x0,6 Strana Strana očekávaného napadení napadení CWProfil plech plech 0,6 0,6 na profilech, Strana profilech, očekávaného nýty 5 nýty 5 napadení plech 0,6 na profilech, nýty 5 Napojení na nosnou stěnu UWProfil UWProfil Ochranný Ochranný plech plech CWProfil ezi ezi deskai deskai UWProfil Ochranný plech ezi deskai Separační páska desky desky GKB GKB + Uniflott + Uniflott nebo nebo Ochranný Ochranný plech plech 0,6 0,6 tlustý tlustý nýtovaný nýtovaný Acryl Separační Acryl páska ze strany ze strany napadení napadení desky profilech GKB na profilech + Uniflott nebo Ochranný plech 0,6 tlustý nýtovaný Acryl ze strany napadení na profilech W 118VM1 Řezaný spoj desek Strana Strana očekávaného W 118B1 Rychlošrouby TN TN Spojení desek napadení napadení plech plech 0,6 0,6 nýty Strana 5 nýty, 5 očekávaného, překrytí překrytí in. in. Rychlošrouby TN 00 napadení 00 plech 0,6 nýty 5, překrytí in. Rychlošroub 00 Rychlošroub TN TN Uniflott Uniflott Uniflott CWProfil desky desky GKB GKB Minerální Minerální vlna CWProfil vlna desky GKB Minerální vlna CWProfil Uniflott Uniflott desky desky GKB GKB CWProfil W 118VU1 Napojení u podlahy W 118D1 Provedení rohu 100x50x0,6 100x50x0,6 CWProfil Rychlošrouby CWProfil TN TN s s přinýtovaný UW profile UW profile 100x50x0,6 a 50 a 50 Rychlošrouby TN Podložka s Podložka přinýtovaný Ř 30 Ř 30 UW profile a 50 d d Podložka stropní stropní Ř hřeb 30 hřeb a d 50 a c 50 c stropní hřeb a 50 c nebo nebo acryl acryl nebo acryl W 118A1 Bezpečnostní příčka splňuje požadavky na stupeň bezpečnosti 3 Uniflott desky GKB Ochranný Ochranný plech plech nýtovaný Ochranný nýtovaný po 50 plech po 50 nýtovaný Desky po Desky 50 GKB GKB Desky CWProfil GKB CWProfil Rychlošrouby TN CWProfil TN Rychlošrouby TN 11

12 W 118 Bezpečnostní sádr. příčka v provedení W 115 Dvojitý rastr dvojité opláštění dvojitý plech Profil Osová rozteč Maxiální výšky stěn Hodnoty profilů v závorkách jsou axiálně oblast ožné použití viz. hodnoty str. 0 Výška stěn bez závorek jsou optiální hodnoty Kovové profily 0,6 Profil Profil Osová Osová rozteč rozteč 1 Maxiální výšky výšky stěn stěn c profilů profilů oblast oblast použití použití viz. str. viz. 0 str. 0 3,3,8 Kovové Kovové profily profily Profil 0,6 0,6 6,5 1 (4,5) 1 (4) CW 50 c c Profil Profil CW CW ,5 6,5 3,3 4,5 3,3 (4,5) (4,5) (6),8,8 4 (4)(5,5) Profil Profil CW CW ,5 6,5 4,5 5,5 4,5 (6)(6,5) 4 74 (5,5) (5,5) (6) Profil Profil CW CW ,5 6,5 5,5 5,5 (6,5) (6,5) 7 (6) 7 (6) Detaily M 1:5 W 115VO1 Napojení na strop pro průhyb 10 W 115A1 Napojení na nosnou stěnu W 115B1 Spoj desek Ochranný plech ezi deskai UWProfil Saolepicí těsnicí páska W 115VM1 Řezaný spoj desek Odvrácená strana plech 0,6 ezi deskai Odvrácená Odvrácená strana strana plech plech 0,6 0,6 ezi ezi deskai deskai + Uniflott nebo Acryl Separační UWProfil páska + Uniflott + Uniflott nebo nebo Acryl Acryl UWProfil UWProfil CWProfil Saolepicí těsnicí páska síla = 50 c Saolepicí těsnicí Rychlošroub těsnicí páska páskatn síla = síla 50 = c 50 c Desky Minerální vlna TN Minerální Minerální vlna vlna Strana očekávaného napadení plech 0,6, nýty 5, překrytí in. 00 CWProfil Ochranný Ochranný plech plech Saolepicí ezi ezi deskai deskai těsnicí těsnicí páska páska UWProfil UWProfil CWProfil Ochr. plech 0,6 tlustý nýtovaný ze strany napadení na profilech W 115C1 Separační Separační T spojení páska páska Desky Desky W 115D1 Provedení rohu + Uniflott + Uniflott nebo nebo Ochr. Ochr. plech plech 0,6 0,6 tlustý tlustý Uniflott Uniflott + bandáž + bandáž Acryl Acryl nýtovaný nýtovaný ze strany ze strany napadení napadení TN na CWProfil profilech na profilech Minerální vlna + Uniflott nebo Acryl Desky UWProfil CWProfil TN Uniflott + bandáž Ocelový nebo hliníkový profil na ochranu rohů 1 W 115VU1 Napojení u podlahy W 115E1 Montáž zárubně s UA profile Strana Strana očekávaného napadení napadení plech plech 0,6, 0,6, Minerální Minerální vlna vlna UWProfil UWProfil Ocelový Ocelový nebo nebo hliníkový hliníkový nýty nýty 5, 5, překrytí překrytí in. in CWProfil Desky profil profil na ochranu na ochranu rohů rohů Skladebná šíře zárubně Saolepicí těsnicí páska Skladebná šíře šíře zárubně zárubně Desky UWProfil CWProfil Rychlošroub Saolepicí TN Saolepicí těsnicí páska těsnicí těsnicí páska páska UWProfil nebo UWProfil acryl TN Saolepicí těsnicí těsnicí páska páska UAProfil Rychlošroub TB Patka UA nebo nebo acryl acryl

13 W 11 Detaily Napojení na strop Detaily M 1:5 W 111VO3 Napojení při protipožární provedení se stínovou spárou W 11VO4 Ukončení příčky na sádrokartonové stropě W 11VO3 Kluzné napojení na nosnou konstrukci W 111VO Kluzné napojení na nosnou konstrukci W 11VO Kluzné požární a akustické napojení W 116VO Kluzné požární a akustické napojení K 34VO Kluzné požární napojení Provedení pro atypické prohýbání stropní konstrukce konzultujte s našii techniky. 13

14 W 11 Detaily Napojení na podlahy / napojení na obvodový plášť Detaily M 1:5 W 111VU Napojení na suchou podlahu F14 W 11VU Napojení na podlahu z potěru UWProfil Soklová lišta Sádrokartonová podlaha F14 Fliessestrich W 111VU3 Napojení na hrubé podlaze W 11VU3 Osazení soklových profilů 5 UWProfil Soklová lišta Dilatační pásek z in. vlny Soklový profil Protipožární pásy z desek W 11A Dilatační napojení u dřevěné konstrukce W 11A3 Dilatační napojení na roh nosné konstrukce ax. 65 Jednostranný rohový profil 3/15 Rychlošrouby TN 0 a a 0 a 0 a 0 a a 0 W 11A5 Zúžené napojení u ocelové konstrukce ax. 65 Rychlošroub TB Min. vlna Uniflott Snížení akustických hodnot Opláštění Neprůzvučnost R w,r db 1 x 1,5 deska 38 UDProfil Rychlošrouby TN Pruh desky x 1,5 deska Poznáka: Zkušební protokol SW 98095

15 W 11 Detaily Dilatační spáry / T napojení / rohové provedení Detaily M 1:5 W 111BFU Dilatační spára s dilatační profile W 11BFU Dilatační spára Osová vzdálenost profilů a a a a 30 Deska Rychlošrouby TN Dilatační profil Jednostranný rohový profil Minerální vlna W 111BFU1 Dilatační spára EI 30 W 11BFU1 Dilatační spára EI 90 0 a 0 a a 0 a 0 a 0 a a 0 Pruh desky Minerální vlna Deska Rychlošrouby TN Pruh desky Jednostranný rohový profil Šroub LB 3,5x9,5 a 500 W 115BFU1 Dilatační spára EI 90 a 0 a 0 a a 0 Saolepící těsnící páska Pruh desky UDProfil W 11С3 T napojení s vějířovou hoždinkou W 11D Rohové napojení poocí flexibilních profilů UWProfil Vějířová hoždinka Flexibilní profil 100 Tel Papírová bandáž Flexibilní profil ležící na profilu CW Flexibilní profil 00 Tel Otevřený rohový profil 15

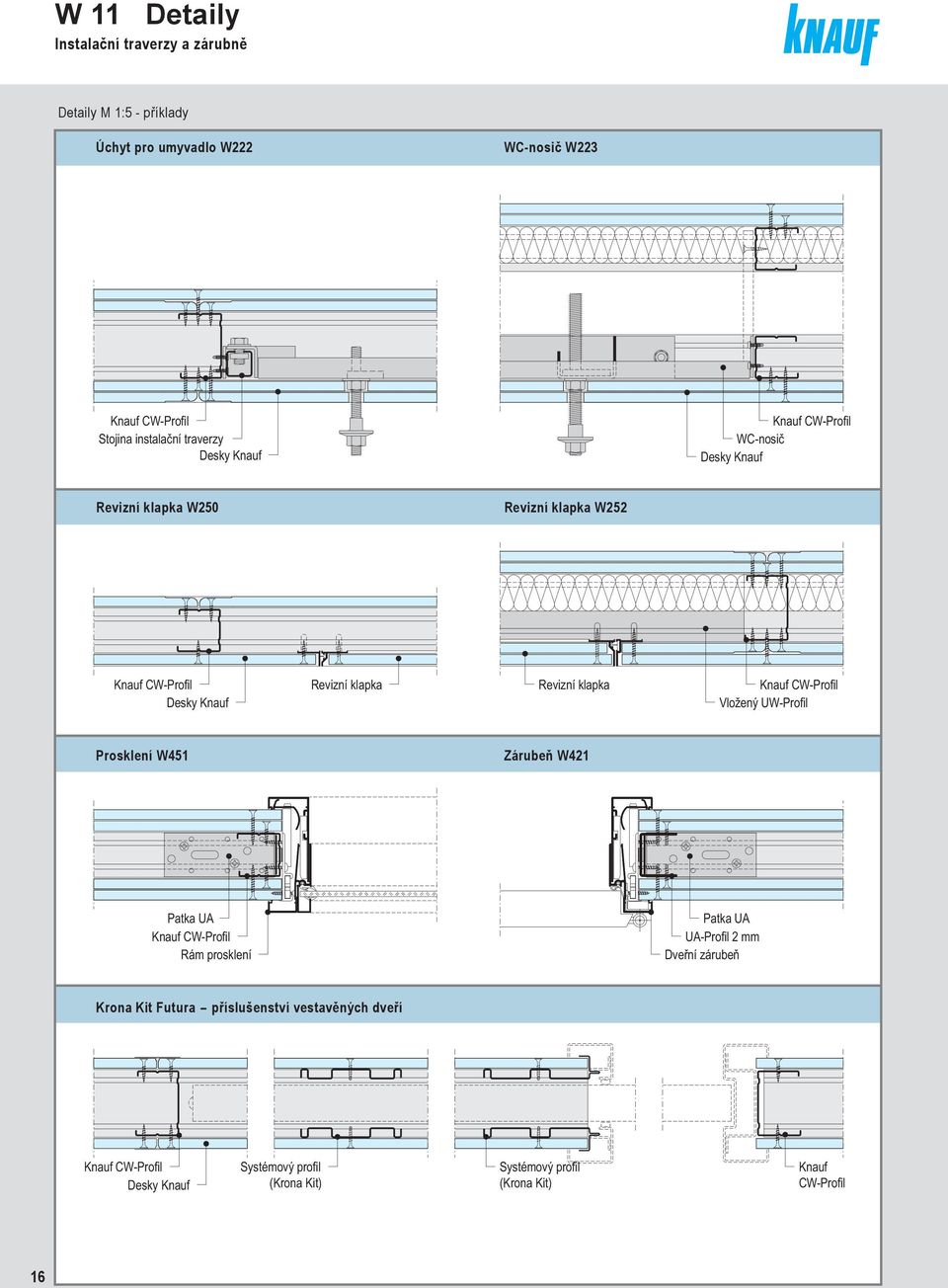

16 W 11 Detaily Instalační traverzy a zárubně Detaily M 1:5 příklady Úchyt pro uyvadlo W WCnosič W3 Stojina instalační traverzy WCnosič Revizní klapka W50 Revizní klapka W5 Revizní klapka Revizní klapka Vložený UWProfil Prosklení W451 Zárubeň W41 Patka UA Rá prosklení Patka UA UAProfil Dveřní zárubeň Krona Kit Futura příslušenství vestavěných dveří Systéový profil (Krona Kit) Systéový profil (Krona Kit) CWProfil 16

17 W 11 Dveřní otvory Podkonstrukce / opláštění / dveřní otvory / dveřní křídlo Ocelová podkonstrukce Varianta CW + UW Pro výšku příčky do,80 světlá šířka otvoru 900 Varianta UA Pro výšku příčky nad,80 Vyztužení dveřního otvoru poocí UA profilu Kluzné připojení podhledu Je ožná varianta s CW+UW, nebo UA CW profil s UW profile fixován do horního UW profilu ontážníi kleštěi dveřní překlad UW profil Úhelník pro UA profilyspojení s UW profile zakotvení do stropu hoždinkou Úhelník pro UA profilyspojení s UW profile zakotvení do stropu hoždinkou "L" 8/100 UAProfil nebo CW profil s UW profile fixován do spod. UW profilu ontážníi kleštěi Úhelník pro UA profilyspojení s UW profile zakotvení do podlahy hoždinkou Scheatický nákres Poznáka Úhelník pro CW nebo UA Profil 50/75/100: Sada se skládá 4 úhelníky a 10 hoždinek. Maxiální hotnosti dveřních křídel Varianta CW (CW + UW Profil do v,8 ) Varianta UA (UAProfil) CW 50 CW 75 CW 100 UA 50 UA 75 UA kg 5 kg 5 kg 50 kg 75 kg 100 kg dveřní překlad UW profil UAProfil Podkonstrukce in. 150 Stavební otvor bxh 65/ / / /000 Stavební otvor Zárubně do sádrokartonu bxh 1) 65/ / / /000 1) U AlutopProfi zárubní je také ožná výška 15. Dřevěné/obložkové zárubně bxh 635/ / / /010 opláštění strana stěny 1 in. 150 stavební otvor dveřní křídlo opláštění strana stěny 17

18 W 11 Zvláštní provedení Nastavení profilů / stěny W 111 a W 11 bez napojení na strop Vertikální napojení Profil přesazení ü Profil přesazení ü CW / UA c CW / UA c CW c CW c CW c CW c Propojení profilů: V Propojení přesazení profilů: se profily spojí nýtování, V přesazení ontážníi profilů se profily kleštěi spojí nebo nýtování, šroubování. ontážníi kleštěi nebo šroubování. Montážní kleště Montážní kleště Varianta 1 Varianta Varianta 3 y y CW / UAProfil spojeny do CWProfily kaslíku spojení provedeno CWProfilypřeplátování spojení UWProfile CW / UAProfil spojeny do kaslíku přiložení spojení provedeno CWProfu přeplátování spojení UWProfile přiložení CWProfu ü ü CWProfil CWProfil ü ü ü ü CWProfil CWProfil přiložený přiložený CWProfil CWProfil ü ü ü ü CWProfil nebo UAProfil CWProfil nebo UAProfil přiložený UWProfil přiložený UWProfil CWProfil 1 CWProfil 1 CWProfil 1 CWProfil 1 CWProfil 1 nebo UAProfil CWProfil 11 nebo UAProfil 1 Stěny W 111 / W 11 bez napojení na stropní konstrukci UWProfil UWProfil UAProfil UAProfil UWProfil UWProfil Dveřní úhelník nebo úhelník Dveřní pro úhelník UAProfily; nebo prošroubováno úhelník UAProfily; s UAProfile a prošroubováno připevněno hoždinkou s UAProfile na a připevněno zděnou stěnu. hoždinkou na zděnou stěnu. ukončující UWProfil ukončující UWProfil "A" "A" UWProfil UWProfil CWProfil CWProfil "B" "B" UWProfil UWProfil UAProfil UAProfil UWProfil UWProfil desky desky UWProfil UWProfil 18 ax. ax. výška výška jako jako u u W111 W111 / W11 / W11 Rychlošrouby TB Rychlošrouby 3,5x35 TB 3,5x35 UAProfil UAProfil UWProfil UWProfil šrouby do plechu LB šrouby 3,5x9,5 do plechu a LB 100 3,5x9,5 c a 100 c ukončující UWProfil ukončující UWProfil desky desky napojení na podlahu viz napojení W111 / na W11 podlahu viz W111 / W11 UWProfil UWProfil UAProfil UAProfil UWProfil UWProfil (stojka) (stojka) šířka příčky šířka příčky ax. šířka příčky (délka UAProfilu) ax. šířka příčky (délka UAProfilu) UAProfil ax. povolené UAProfil šířky ax. stěn povolené opláštění šířky stěn opláštění 1,5 x 1,5 tloušťka plechu (W111) 1,5 (W11) x 1,5 tloušťka plechu (W111) (W11) UA UA UA 75 UA 75 UA 100 UA 100 4,5 4, ,5 5,5 6,5 6,5

19 W 11 Ohýbané stěny S ohýbanýi deskai a ohýbaný nebo nastřihaný UWProfile 75x40x0,6 vnitřní obloukkonkávní rr r tlačená strana pohledová strana d d vnější obloukkonvexní d d tlačená strana rr r pohledová strana rozvinutá délka L: L: L: úhel úhel r. 90 : 90 : r. r. L L = = úhel úhel 180 : L = r r : L = r. všechny. r. 180 : 180 :. L = r. r. L = Tloušťka Poloěr oblouku desky v v za za za sucha za za za okra 6,5 6,5 6, ,5 9,5 9, ,5 1,5 1, Provedení ohybu Ohyb za okra Za Za Za okra okra délka délka ohýbané desky desky délka ohýbané desky Desku Desku opatrně sejout z z palety, z palety, nepoškodit karton karton ani ani ani sádrové jádro, jádro, jádro, desku desku desku položit položit tlačenou stranou nahoru na na rovnou rovnou podložku, např. např. např. rošt rošt rošt z z profilů. z profilů.... Na Na Na tlačené straně straně rovnoěrně perforujte desku desku desku příčně příčně i i i podélně perforovací válečke nebo nebo nebo válečke na na na strhávání tapet. tapet. tapet Perforovanou stranu stranu desky desky desky navlhčete poocí houby, houby, nechte nechte několik inut inut inut nasáknout a a postup a postup několikrát opakujte Desku Desku položte na na na přede vyrobenou šablonu, ohněte ohněte a a a zafixujte v v ohnuté v ohnuté poloze. Ohnutou desku desku desku nechte nechte vyschnout. střešní střešní latě latě latě fixování desek desek desek šablona úhelník nebo nebo nebo profil profil profil pro pro pro uchycení desek desek desek pásky pásky pásky sádrokartonu přiříznutá deska deska deska d d d 1,5 1,5 1,5 šablona Za Za Za sucha Ohýbané desky desky desky ohnee přes přes přes CWstojky.... Desku Desku ohnee a a a přišroubujee s s s podkonstrukcí ve ve ve vhodné poloěru. Detail M 1:5 UWProfil 75x40x0,6 CWProfil 75x50x0,6 UWProfil 75x40x0,6 ohýbatelný Nůžkai na na na plech plech plech ustřihnout UW UW UW profily profily profily v v v požadované délce. délce. délce.... UWProfil ohnout ohnout a a ukotvit a ukotvit v v v požadované poloěru spojit spojit spojit s s s UWProfile ontážníi kleštěi Příčně Příčně opláštit. odstup ů 31,5 31,5 (venkovní rádius) rádius) odstup hoždinek rychlošrouby TN TN TN například ohýbané desky x 6,5 x 6,5 6,5 hoždinky UWProfil 75x50x0,6 Uniflott + + papírová páska páska páska 19

20 W 11 Zavěšování předětů ožnosti použití / konzolová zatížení Oblast použití 1 Oblast použití Místnosti s enší pohybe lidí, Místnosti s enší pohybe lidí, např. Místnosti byty, s hotely, enší kanceláře, pohybe neocnice, např. byty, hotely, kanceláře, neocnice, lidí, haly např. a byty, podobně. haly a podobně. hotely, kanceláře, neocnice, haly a podobně. Konzolová zatížení Místnosti s větší pohybe lidí, Místnosti s větší pohybe lidí, konferenční a přednáškové sály, posluchárny, výstavní síně, konferenční Místnosti s větší a přednáškové pohybe sály, lidí, posluchárny, výstavní síně, prodejny, konferenční nákupní a přednáškové centra a budovy sály, posluchárny, s výškový výstavní převýšení prodejny, nákupní centra a budovy s výškový převýšení síně, podlah prodejny, 1 nákupní. podlah 1. centra a budovy s výškový převýšení podlah 1. do 0,15 kn/ (15 kg) háky Lehké předěty Lehké předěty např. obrazy ůžee např. Lehké obrazy předěty ůžee připevnit háky s hřebíky připevnit např. obrazy háky ůžee s hřebíky zatížení připevnit háky s hřebíky zatížení 5 kg 5 zatížení kg zatížení zatížení 5 kg 10 kg 10 zatížení kg zatížení zatížení 10 kg 15 kg 15 zatížení kg 15 kg do 0,7 kn/ (70 kg) hoždinky do dutých stěn Hoždinky do dutých stěn Kuchyňská linka Hoždinky plastové do dutých stěn Kuchyňská linka plastové Hoždinky do dutých stěn Kuchyňská linka plastové ocelové ocelové ocelové výška výška výška skříńky skříńky skříńky c 30 c c šířka skříňky šířka skříňky šířka skříňky hloubka hloubka skříňky hloubka skříňky skříňky do 1,5 kn/ (150 kg) nosič, traverza Konzolové zatížení Konzolové od 0,7 kn/ zatížení do 1,5 kn/ od Konzolové 0,7 kn/ zatížení do 1,5 kn/ (70 od 0,7 kg do kn/ 150 do kg) 1,5 zatížení kn/ je (70 kg do 150 kg) zatížení je (70 přeneseno kg do 150 nosiče přeneseno nosiče kg) zatížení je do přeneseno bočních nosiče stojek do bočních stojek a do do bočních podlahy. a do podlahy. stojek a do podlahy. Tloušťka Tloušťka opláštění opláštění Tloušťka Plast. hoždinky Ocelové hoždinky Plast. hoždinky Ocelové hoždinky do Plast. dutých hoždinky stěn do Ocelové dutých hoždinky stěn do dutých stěn do dutých stěn opláštění ø 8 od. ø 10 šrouby M5 nebo M6 ø do kg 8 od. dutých ø 10 stěn šrouby do dutých kg M5 nebo stěn M6 kg ø 8 od. ø 10 kg šrouby M5 nebo M6 kg kg 1, , , x 1,5 x 1, x 1, Konzolové zatížení sí být v libovolné bodě příčky Konzolové zatížení sí být v libovolné bodě příčky axiálně do 0,7 kn/ délky příčky (70 kg) s ohlede na axiálně Konzolové do zatížení 0,7 kn/ sí délky být v příčky libovolné (70 kg) bodě s ohlede příčky na raeno síly (výška skříňky 30 c) a excentricitu raeno axiálně síly (výška do 0,7 kn/ skříňky délky 30 příčky c) a (70 excentricitu kg) s ohlede na (hloubka raeno síly skříňky (výška 60 skříňky c). (hloubka skříňky 60 c). 30 c) a excentricitu Vzdálenost (hloubka skříňky hoždinek 60 c). od sebe 75. Vzdálenost hoždinek od sebe 75. Ukotvení Vzdálenost konzolového hoždinek zatížení od sebe usí 75 být. provedeno Ukotvení konzolového zatížení usí být provedeno iniálně Ukotvení konzolového na hoždinky zatížení do dutých usí být stěn provedeno plastové nebo kovové. iniálně na hoždinky do dutých stěn plastové nebo kovové. iniálně na hoždinky do dutých stěn plastové nebo kovové. 0 Diagra 1 Povolená zatížení do 0,4 kn/ délky příčky (40 kg) platné pro systéy: W 111, W 115 ax. povolená ax. hotnost povolená skříňky (kg) hotnost ax. povolená skříňky (kg) kghotnost skříňky (kg) šířka skříňky (c) kg šířka skříňky (c) kg šířka skříňky (c) 100 > 100 > body > 80 body připevnění připevnění body připevnění 60 c c c body body připevnění 0 60 body připevnění připevnění c c hloubka skříňky (c) hloubka c 10 skříňky 0 (c) Příklad: hloubka skříňky hloubka 30 skříňky c, šířka (c) skříňky 80 c Příklad: hloubka skříňky 30 c, šířka skříňky 80 c V Příklad: grafu pro hloubka hloubku skříňky c c, šířka 1 svisle skříňky nahoru, 80 c V grafu pro hloubku skříňky 30 c 1 svisle nahoru, k V čáře grafu šířky pro hloubku skříňky 80 skříňky c 30 c 1 k svisle touto nahoru, průsečíku k čáře šířky skříňky 80 c k touto průsečíku vodorovně k čáře šířky doleva skříňky odečet: 80 c 3 k touto průsečíku vodorovně doleva odečet: 3 50 vodorovně kg činí doleva pro tento odečet: rozěr skříňky 3 axiální 50 kg činí pro tento rozěr skříňky axiální povolené 50 kg činí zatížení povolené zatížení pro tento rozěr skříňky axiální povolené zatížení Povolená zatížení do 0,7 kn/ délky příčky (70 kg) použ. pro systéy: W 11, W 113, W 116, W 118, K 34 ax. povolená ax. hotnost povolená skříňky (kg) hotnost ax. povolená skříňky (kg) kghotnost skříňky (kg) šířka skříňky (c) > 10 kg šířka skříňky (c) > body > 10 kg šířka skříňky (c) body připevnění připevnění body připevnění c c c body body 50 připevnění připevnění body připevnění c c hloubka c 10 skříňky 0 30 (c) hloubka skříňky (c) Příklad: hloubka skříňky hloubka 45 skříňky c, šířka (c) skříňky 80 c Příklad: hloubka skříňky 45 c, šířka skříňky 80 c Příklad: V grafu pro hloubka hloubku skříňky c, šířka 1 svisle skříňky nahoru, 80 c V grafu pro hloubku skříňky 30 c 1 svisle nahoru, k V čáře grafu šířky pro hloubku skříňky 80 skříňky c 30 c 1 k svisle touto nahoru, průsečíku k čáře šířky skříňky 80 c k touto průsečíku vodorovně k čáře šířky doleva skříňky odečet: 80 c 3 k touto průsečíku vodorovně doleva odečet: 3 65 vodorovně kg činí doleva pro tento odečet: rozěr skříňky 3 axiální 65 kg činí pro tento rozěr skříňky axiální povolené 65 kg činí zatížení povolené zatížení pro tento rozěr skříňky axiální povolené zatížení

21 W 11 Orientační skladby Požadavky na zvukovou izolaci ezi ístnosti v budovách, dle ČSN Položka Chráněný prostor (přijíací) Hlučný prostor (vysílací) Požadavky na zvukovou izolaci příčky R w, D ntw db SYSTÉM 1. Bytové doy (kroě rodinných doů) Jedna obytná ístnost vícepokojového bytu 1 Všechny ostatní ístnosti téhož bytu, pokud nejsou funkční součástí chráněného prostoru 4 W , CW 100, 80 izolace, desky 1 x KNAUF WHITE 1,5. Bytové doy, byt Všechny ístnosti druhých bytů 5 3 Veřejně používané prostory dou (schodiště, vestibuly, 5 chodby, terasy) 4 Veřejně nepoužívané prostory dou (půdy) 47 5 Průchody, podchody 5 6 Průjezdy, podjezdy, garáže 57 7 Provozovny s hluke L A, ax 85 db s provoze nejvýše 57 do. hod. 8 Provozovny s hluke L A, ax 85 db s provoze i po. 6 hod. W , x CW 50, x40 izolace, desky x KNAUF WHITE 1,5 W , x CW 50, x40 izolace, desky x KNAUF WHITE 1,5 W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W , x CW 50, x40 izolace, desky x KNAUF WHITE 1,5 W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO W 145 DIVA, x MW 75, 00 izolace, desky 3 x 1,5 PIANO 3. Řadové rodinné doy a dvojdoy byt 9 Místnosti v sousední doě 57 W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO 4. Hotely a ubytovací zařízení ložnicový prostor, pokoje hostů 10 Pokoje jiných hostů Veřejně užívané prostory (chodby, schodiště) 47 1 Restaurace, společenské prostory a služby s provoze 57 do hod. 13 Restaurace s provoze i po hod. (L A, ax 85 db) 6 W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO W 145 DIVA, x MW 75, 00 izolace, desky 3 x 1,5 PIANO 5. Neocnice, sanatoria apod. lůžkové pokoje, vyšetřovny, operační sály, pokoje lékařů 14 Lůžkové pokoje, vyšetřovny apod Prostory vedlejší a poocné (chodby, schodiště apod.) Hlučné prostor (kuchyně, technické zařízení) 6 L A, ax 85 db W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO 6. Školy a pod. výukové prostory 17 Výukové prostory Veřejně užívané prostory (chodby, schodiště) 4 19 Hlučné prostory (tělocvičny, dílny, jídelny) 5 L A, ax 85 db 0 Veli hlučné prostory (hudební učebny, dílny) 57 L A, ax 90 db W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 W , CW 100, 80 izolace, desky 1 x KNAUF WHITE 1,5 W , x CW 50, x40 izolace, desky x GKB 1,5 * W 145 DIVA, x MW 75, 00 izolace, desky x 1,5 PIANO 7. Kanceláře a pracovny * 1 Kanceláře a pracovny 37 W , CW 50, 50 izolace, desky 1 x KNAUF WHITE 1,5 Pracovny se zvýšenýi nároky na ochranu před hluke 47 W 11 15, CW 75, 40 izolace, desky x KNAUF WHITE 1,5 Též ožno W , CW 100, KNAUF INSULATION TP 115 nebo TI 140 Decibel 75, deska 3 x KNAUF WHITE 1,5 1

22 W 11 Spotřeba ateriálu Příčky z ocelových profilů Spotřeba ateriálu na ² bez prořezu Spotřeba je počítána na plochu: Popis Podkonstrukce UWProfil 50x40x0,6; (4 dlouhý) resp. UWProfil 75x40x0,6; (4 dlouhý) resp. UWProfil 100x40x0,6; (4 dlouhý) 50x50x0,6 resp. 75x50x0,6 resp. 100x50x0,6 Ocelové nýty (pro svislé napojení CWprofilů) Ocelové nýty 3x8 (spojení CW s UWProfile) Těsnící páskakusy 70/3,, 100 dlouhé; (Role 30 ) ; (balení 550 l) nebo těsnicí páska (Role 30 ) resp. resp. 50/3, 70/3, 95/3, hoždinka "K" 6/35; (balení 100 ks) resp. hoždinka"k" 6/50; (balení 100 ks) (u napojení na oítnuté stěny) stropní hřeb; (balení 100 ks) Izolace (viz požární katalog)... tloušťka Opláštění white, red, green Fireboard; 0 rychlošrouby; (připevnění ocel. plechu) TN 3,5 x 35 TN 3,5 x 45 rychlošrouby (připevnění desek) TN 3,5 x 5 TN 3,5 x 35 TN 3,5 x 55 W111 až W116: H =,75 ; L = 4 ; A = 11 ². Jednotky desky GKB / GKBI (ipregnované); 1,5 resp. požární desky GKF / GKFI (ipregnované) 1,5 resp. KNAUF Piano akustická deska GKB; 1,5 ² resp. KNAUF Piano akustická deska GKF; 1,5 resp. LaVita izolační deska GKF; 1,5 Ks Ks Ks Ks Ks ² ² ² Ks Ks W118 a K34: H = 6 ; L = 10 ; A = 60 ². Množství je bráno jako průěrná hodnota W111 W11 W113 W115 W116 W118 K34 0,7 0,7 0,7 1,4 1,4 0,3 0,3,0,0,0 4,0 4,0 3,8 3,8,1 0,5 0,3 0,3 0,3 0,6 0,6 0,1 0,1 1, 1, 1,,4,4 0,5 3,1 0,5 1,6 1,6 1,6 3, 3, 0,3 0,7 0,8 Podložka Ř 30, d Ks 0,8 n. B. n. B. n. B. n. B. n. B. n. B. 1,0,0 4,0 6,0 4,1 6,0 4,0 6,0 4,1 4, ,0 39 Zatelení resp. nebo nebo Uniflott; (5 kg/5 kg pytel) Uniflott ipregnovaný (5 kg pytel) Jointfiller Super; (0 kg pytel) (u strojního telení) Fugenfüller Leicht; (5 kg/10 kg/5 kg pytel) papírová výztužná páska; (Role 3 /75 /150 ) FireboardSpachtel; (5 kg/0 kg pytel) skelná páska; (Role 5 ) TrennFix 65separační páska, saolepicí; (Role 50 ) Zakončovací profil 3/15; (,75 dlouhý) Ochrana rohu 31/31; (,60 /3 dlouhý) Flexibilní ochrana rohů 5 široká; (Role 30 ) kg kg 0,5 0,8 1,1 0,8 0,8 1,1 0,6 0,5 n. B. 1,0 0,8 n. B. 1,4 1,1 n. B. 1,0 0,8 n. B. 1,0 0,8 n. B. 1,4 1,1 n. B. 0,1,5 1,7 1,7 1,7 1,7 1,7 0,8 0,8 n. B. n. B. n. B. n. B. n. B. n. B. n. B. Poznáka: údaje bez určení akustických nebo protipožárních vlastností. n. B. = podle potřeby

23 W 11 Stěny z kovových stojek Konstrukce a ontáž Konstrukce Stěny z kovových stojek se skládají z jednoduché (W111, W11, W113, W118) nebo dvojité konstrukce (W115, W116) a oboustranného opláštění z desek WHITE, ipregnovaných desek GREEN, protipožárních desek RED a ipregnovaných protipožárních desek RED GREEN, ochranných desek LaVita GKF nebo zvukověizolačních desek Piano. Konstrukce ze stojek je po obvodu spojena s navazujícíi stavebníi dílci. Opláštění ůže být jednovrstvé až třívrstvé. U vícevrstvého opláštění je zajištěna odolnost proti vrženéu íči. Použití ochranných desek LaVita se dosáhne účinného odstínění vysokofrekvenčních elektroagnetických polí a nízkofrekvenčních elektrických střídavých polí. V případě potřeby se inforujte u zastoupení firy na řešení vysokých stěn, které nabízí společnost. Do dutého prostoru stěny lze instalovat izolační ateriály potřebné pro splnění požadavků na zajištění zvukové/tepelné izolace a požární odolnost, jakož i elektrické a sanitární instalace. Dilatační spáry v hrubé stavbě usí být dodrženy i v konstrukci stěn ze stojek. V případě dlouhých stěn je nutné uístit dilatační spáry vždy po in. 15. Bytová dělicí příčka W115 Při vyšších nárocích na protihlukovou ochranu je třeba použít dvě rovnoběžné řady stojek, které jsou izolovány těsnicíi páskai. Instalační stěna W116 Pro ontáž rozvodů lze využít dvě řady stojek spojených řezanýi deskai. Bezpečnostní stěna W118 Bezpečnostní stěna brání vloupání a zajišťuje ochranu proti vloupání podle bezpečnostní třídy 3 (ČSN EN 167). Bezpečnostní stěna je chráněný užitný vzor (č ) Montáž Spodní konstrukce Profily pro napojení na navazující stavební dílce je třeba opatřit na zadní straně tele (dvě housenky) nebo těsnicí páskou Dichtungsband. Pokud ají být splněny nároky na protihlukovou izolaci, je třeba provést pečlivě utěsnění tele. Porézní těsnicí páska, jako např. Dichtungsband není k touto účelu zpravidla vhodná. Pokud lze předpokládat, že průhyb stropu bude větší 10, je třeba zvolit kluzné napojení. Upevněte krajové profily vhodnýi upevňovacíi prvky na navazující stavební dílce. Vzdálenost upevňovacích bodů je 1, na stěnách in. 3 upevňovací body. Upevňovací prvky pro navazující asivní stavební dílce: stropní hřeb/ jiné než asivní stavební dílce: Upevňovací prvky zvlášť vhodné pro dané stavební ateriály. V osové vzdálenosti 6,5 c nastavte a vyrovnejte profily CW přizpůsobené požadované délce podle profilů UW. Pro keraické obklady při jednovrstvé opláštění nutno zenšit vzdálenost CW na ax. 4 c. Instalační stěna W116 Dvojité stojky spojte se stojkai ráu deskovýi spojkai o výšce cca. 30 c (vzdálenost cca. 60 c). Pro vytvoření dveřních otvorů jsou určeny profily UA. Bezpečnostní stěna W 118 Obvodové profily upevněte k podlaze/stropu UW, ke stěná CW vhodnýi hoždinkai: Stropní hřeb použijte pro upevnění do železobetonových stropů a hoždinky pro upevnění do zdiva. Vzdálenost upevňovacích bodů na stropě 0,5, na stěnách 1 (in. 3 upevňovací body). V osových vzdálenostech dle str. 11 a 1 nastavte profil CW na požadovanou délku v profilu UW, vyrovnejte ho a nahoře a dole ho upevněte dvěa slepýi nýty 3x8, nebo perforačníi kleštěi. Opláštění Opláštění je nejvhodnější (kroě W 116) provést svisle uístěnýi deskai v celé výšce ístnosti. Podélné spoje usí být přesazeny o in U příček W 116 s nosiči ožno desky ontovat i ve vodorovné sěru. Na profilech dveřních stojek se nesějí nacházet spoje desek. Pokud ají být splněny protipožární předpisy, je třeba spodní styčnou spáru uzavřít vyrovnávací hotou. Pro zajištění zvukové izolace lze použít akrylát nebo tel. Vzdálenost šroubů je 5 c (při dvojité opláštění ůže být rozteč šroubů první vrstvy opláštění zvětšena na 75 c). Montáž a zajištění izolace Uístění a zajištění izolace určuje výrobce izolace. W 111 Při použití desek, jejichž výška neodpovídá výšce ístnosti, usí být vodorovné spoje přesazeny o in. 400 a spoje je vhodné podložit profily CW/UW. Stěna W 113 Rozteč šroubů spodní vrstvy opláštění 75 c, prostřední vrstvy 50 c a horní vrstvy 5 c. Bezpečnostní stěna W 118 Na každé straně je třeba uístit dvě vložky z ocelového plechu (desky nebo pásy v kotouči) o tloušťce 0,6, které jsou instalovány vodorovně ezi vrstvai desek, přičež všechny spoje usí být přesazeny in. o 0 c. Ocelové plechy usí být přišroubovány saořeznýi šrouby pouze kvůli zajištění v požadované poloze, jinak tabule plechu ze strany předpokládaného napadení jsou přinýtovány trhacíi nýty 0,5 silnýi s rozestupy 50. Ze strany předpokládaného klidu je tabule plechu vložena ezi dvě sádrokartonové desky. Bezpečnostní příčka W 118 je certifikována na stupeň bezpečnosti 3 (BT3) a to v provedení příčky W 11, resp. W

24 W 11 Stěny z kovových stojek Konstrukce a ontáž Upevnění desek saořeznýi šrouby TN a TB Opláštění Upevnění desek ke kovový profilů (iniální prohnutí 10 ) Tloušťka v Tloušťka plechu s 0,7 0,7 < s,5 1,5 WHITE / RED TN 3,5x5 TB 3,5x5 x 1,5 WHITE / RED TN 3,5x5 + TN 3,5x35 TB 3,5x5 + TB 3,5x45 3 x 1,5 WHITE / RED TN 3,5x5 + TN 3,5x35 + TN 3,5x55 TB 3,5x5 + TB 3,5x45 + TB 3,5x55 Maxiální výřezy v profilech CW stěn z kovových stojek Kovové stojky Opláštění Výřezy ve stěně Počet otvorů CW 75 / CW 100 jednovrstvé 1 na stojku vícevrstvé na stojku CW 50 vícevrstvé 1 na stojku Kroě obvyklých perforací ve tvaru H ohou být vyrobeny otvory uvedené v tabulce. Rozěry otvorů b b Telení / povrchová úprava Telicí ateriály Typy telení jsou řešeny v saostatné brožuře Systéy telení a stěrkování. Bez výztužných pásek na spáry použijte pro ruční spárování Uniflott nebo Uniflott Iprägniert. U příčných spar usí být seříznuta do /3 desky pod úhle 45. Při použití pásek je vhodné pro ruční spárování zvolit Fugenfüller Leicht nebo pro strojní spárování se zařízení Aes je určen Jointfiller Super. Uniflott Iprägniert odpuzuje vodu a barevně je přizpůsoben ipregnovaný deská. Proveďte finální spárování pastou např. Readygips, F. Provedení Při pokládání více vrstev opláštění je třeba vyplnit spáry spodní vrstvy a vystěrkovat spáry vrchní vrstvy. Zakryjte stěrkou hlavy šroubů. Doporučení: Spáry ezi řeznýi hranai na pohledové straně záklopu je třeba překrýt výztužnou páskou bez ohledu na použitou stěrkovou hotu. Teplota zpracování/kliatické podínky Systéy se aplikují po dokončení všech okrých procesů při stabilizované vzdušné relativní vlhkosti 65 % a teplotě podkladu iniálně +5 ºC. Tzn. ukončené veškeré procesy betonování podlah, oítání zdiva apod. Montáž se doporučuje provádět po uzavření venkovních otvorů tj. oken a dveří. Doporučuje se udržovat stálou teplotu a vlhkost vzduchu v ístnosti in. dny před začátke a po ukončení telení. Je zakázáno při telení a po ně v ístnosti aplikovat horký asfalt. Max. vzdušná relativní vlhkost pro ontáž desek je 80 %. Povrchová úprava Při ontáži příčky W 111 se standardní roztečí 65 doporučujee podložit řezané spáry profile. Před nátěre nebo provedení jiné povrchové úpravy je třeba desky opatřit penetrační nátěre. Penetrační nátěr a nátěrové hoty/povrchová úprava usí být zvoleny s ohlede na použitý systé a dále je nutné se řídit sěrnicei pro zpracování dodavatele výrobku. lze opatřit následující povrchovou úpravou: Nátěry: Oyvatelné a otěruvzdorné polyerové disperzní barvy, nátěrové hoty s vícebarevný efekte, olejové barvy, atné laky, alkydové barvy, polyerační barvy, polyurethanové laky (PUR), epoxidové laky (EP) je třeba volit v závislosti na způsobu použití a požadavcích. Keraické obklady: Maxiální dovolené rozěry obkladu jsou 300 x 300 x 7 nebo ozaika. Při jednoduché opláštění 1 x 1,5 KNAUF GREEN usí být rozteč CW profilů redukována na 417. Při dvojité opláštění x 1,5 KNAUF GREEN je rozteč CW profilů 65. Před lepení obkladu použijte penetraci KNAUF TIEFENGRUND. Oítky: Strukturní oítky, např. oítky s pojivy ze syntetické pryskyřice, tenkovrstvé oítky, celoplošná stěrka, jako např. Multi Finish, inerální oítky ve spojení s vystěrkování pásek pro zakrytí spár. Tapety: Papírové, textilní a plastové tapety. Sějí být používána pouze lepidla na bázi etylcelulozy podle návodu Technické sěrnice pro tapetování a lepení. Po vytapetování papírovýi tapetai a tapetai se skelnýi vlákny zajistěte dostatečné větrání, aby tapety vyschly. Alkalická povrchová úprava, provedená např. vápennýi barvai, barvai na bázi vodního skla a silikátovýi barvai, není vhodná pro povrchovou úpravu podkladu ze sádrových desek. Disperzní silikátové barvy lze použít, pokud jsou doporučeny výrobce barev a jestliže je přesně dodržován návod. Na plochách ze sádrokartonových desek, které byly delší dobu vystaveny působení světla bez povrchové ochrany, ohou nátěre prorážet látky způsobující zežloutnutí. Z toho důvodu doporučujee provést zkušební nátěr přes několik desek včetně vystěrkovaných íst. Prorážení látek způsobujících zežloutnutí lze spolehlivě zabránit pouze použití zvláštních penetračních nátěrů. HOT LINE: Tel.: Fax: info@knauf.cz Datu vydání: CZ/08/09 Praha, Praha 9 Kbely, Mladoboleslavská 949, PSČ Právo technické zěny vyhrazeno. Platí vždy aktuální vydání. Naše záruka se vztahuje pouze na bezchybné vlastnosti našich výrobků. Konstrukční, statické a stavebněfyzikální vlastnosti systéu ohou být dosaženy pouze v případě, že jsou používány systéové výrobky, nebo výrobky výslovně doporučené společností. Údaje o spotřebě, nožství a provedení vycházejí z praxe, a proto neohou být bez dalších úprav používány v odlišných podínkách. Všechna práva vyhrazena. Zěny, přetisk a fotoechanická reprodukce, i částečná, podléhá výslovnéu souhlasu firy. Konstrukční, statické a stavebněfyzikální vlastnosti systéů ohou být dosaženy pouze v případě, že jsou používány systéové výrobky nebo výrobky výslovně doporučené společností. UPOZORNĚNÍ: Vydání nového technického listu pozbývá tento technický list platnost.
