W11.cz Knauf stěny s kovovou podkonstrukcí

Transkript

1 W11.cz W11.cz 09/2015 W11.cz W jednoduchý rastr, jednovrstvé opláštění W jednoduchý rastr, dvouvrstvé opláštění W jednoduchý rastr, trojvrstvé opláštění W dvojitý rastr, dvouvrstvé opláštění W dvojitý rastr, jednovrstvé/dvouvrstvé opláštění NOVINKA! Rozšíření počtu detailů Větší výšky stěn Zvýšení zvukové neprůzvučnosti stěn poocí desek Silentboard Vylepšení stávající laboratorní vzduchové neprůzvučnosti R w

2 W11 Obsah Strana Základní inforace Knauf desky / Montáž sádrokartonových desek / Připevnění opláštění Kovová podkonstrukce Legendy / Poznáky Vzduchová neprůzvučnost / Základní technická data / Výšky stěn Zvuková izolace - Vylepšení stávajících stěn / Zúžené napojení stěny Knauf Zvuková izolace - Zúžené napojení stěny Knauf Požární odolnost / Napojení na podhled Požární odolnost / Zvuková izolace - Zabudování elektrokrabic W111 Jednoduchý rastr, jednovrstvé opláštění Základní technická data Napojení na nosnou stěnu / Spoje desek / Napojení na nosný strop / Napojení na podlahu 20 W112 Jednoduchý rastr, dvouvrstvé opláštění Základní technická data Napojení na nosnou stěnu / Spoje desek / Napojení na nosný strop / Napojení na podlahu 21 W113 Jednoduchý rastr, trojvrstvé opláštění Základní technická data Napojení na nosnou stěnu / Spoje desek / Napojení na nosný strop / Napojení na podlahu 22 W115 dvojitý rastr, dvouvrstvé opláštění Základní technická data Napojení na nosnou stěnu / Spoje desek / Napojení na nosný strop / Napojení na podlahu 23 W116 dvojitý rastr, jednovrstvé/dvouvrstvé opláštění Základní technická data Spoje desek / Napojení na nosný strop / Napojení na podlahu 24 Vybrané detaily W111 až W116: Zúžení stěny / Volný konec stěny / Rohy / Napojení na asivní konstrukci / Spoje T / Kluzná napojení / Dilatační spáry / Napojení na podlahy / Napojení na stropy Dveřní otvory / Otvory ve stěnách Obloukové stěny Stěny bez napojení na strop Všeobecné technické inforace Upevnění předětů / Konzolová zatížení Spotřeba ateriálu Konstrukce a ontáž

3 W11 Knauf desky Přehled desek Knauf Typy desek Sádrokartonové desky Označení dle nore Tloušťka (standardní) Rozěry (standardní) Výtah z produktové řady Knauf Hrany desek DIN ČSN EN 520 d () Šířka () Délka () Podélná hrana Stavební ateriál třídy A2 / Reakce na oheň A2-s1, d0 (ČSN EN A1) Knauf WHITE GKB A / ,5 Knauf GREEN GKBI H / 3000 HRAK Knauf RED PIANO GKF DF / ,5 Knauf RED GREEN GKFI DFH / 2600 HRAK Knauf MASSIVBAUPLATTE WHITE GKB A / 3000 HRAK Knauf MASSIVBAUPLATTE RED GKF DF / Knauf MASSIVBAUPLATTE RED GREEN GKFI DFH / 3000 HRAK Knauf TOPAS GKFI DFRH2 12, / 3000 HRAK Knauf SILENTBOARD GKF DF 12, / 2500 HRK 12, / 2500 Knauf DIAMANT GKFI DFH2IR HRAK Sádrová deska se skelnou tkaninou (ČSN EN A1) Stavební ateriál třídy A1 / Reakce na oheň A1 (ČSN EN A1) Fireboard - GM-F VK GKBI: Sádrokartonová deska s ipregnovaný jádre proti absorpci vlhkosti. Deska vhodná pro použití v interiérech s vyšší relativní vlhkostí. GKFI: Sádrokartonová deska protipožární s ipregnovaný jádre určená pro použití v interiérech s vyšší relativní vlhkostí. Kopletní rozěrové řady naleznete v ceníku. Knauf Diaant Speciální sádrokartonová deska s výjiečnýi vlastnosti pro vysoce kvalitní suchou výstavbu. Knauf Diaant se používá v noha oblastech vnitřní výstavby k opláštění konstrukcí, u kterých jsou zvýšené požadavky na vzduchovou neprůzvučnost, požární odolnost, odolnost proti vlhkosti a v neposlední řadě zvýšené požadavky na echanickou odolnost konstrukcí. Knauf Silentboard Knauf Silentboard je sádrokartonová deska typu DF (dle ČSN EN 520) pro konstrukce s nejvyššíi nároky na akustickou izolaci. Knauf Fireboard Knauf Fireboard je speciální sádrovláknitá deska třídy reakce na oheň A1, pro konstrukce s vysokou požární odolností inut. 3

4 W 11 Montáž sádrokartonových desek (Způsob kladení určuje typ konstukce a druh desky) Svislé kladení desek Šířka desky: 1250 Osová rozteč profilů: 625 Svislé a vodorovné kladení desek Šířka desky: 625 (spodní vrstva vodorovně) Šířka desky: 1250 (horní vrstva svisle) Osová rozteč profilů: 625 Svislé spáry desek usí být podloženy iniálně jední profile. Při použití desek jejichž výška neodpovídá výšce ístnosti, usí být vodorovné spáry přesazeny iniálně o 400. Křížová spára je nepřípustná. Při vícevrstvé opláštění je také nutné střídat spáry ezi jednotlivýi vrstvai opláštění. Svislé i vodorovné spáry na protějších stranách opláštění stěn usí být také uístěny střídavě. Spodní vrstva: Svislá spára desek usí být podložena iniálně jední profile. Horní vrstva: Svislá spára desek usí být podložena iniálně jední profile. Při použití desek jejichž výška neodpovídá výšce ístnosti, usí být vodorovné spáry přesazeny iniálně o 400. Křížová spára je nepřípustná. Přesazení horní a spodní vrstvy: Je nutné střídat spáry ezi jednotlivýi vrstvai opláštění. Svislé i vodorovné spáry na protějších stranách opláštění stěn usí být také uístěny střídavě. Vodorovné kladení desek Šířka desky: 1250 Osová rozteč profilů: 625 Vodorovné kladení desek Šířka desky: 625 Osová rozteč profilů: 625 Svislá spára desek usí být podložena iniálně jední profile. Při vícevrstvé opláštění, přesadit vodorovné spáry jednotlivých vrstev opláštění iniálně o 400. Svislé i vodorovné spáry na protějších stranách opláštění stěn usí být také uístěny střídavě. Svislá spára desek usí být podložena iniálně jední profile. Při vícevrstvé opláštění, přesadit vodorovné spáry jednotlivých vrstev opláštění iniálně o polovinu šíře desky. Svislé i vodorovné spáry na protějších stranách opláštění stěn usí být také uístěny střídavě. 4

5 W 11 Připevnění opláštění Připevnění opláštění na kovovou podkonstrukci poocí šroubů Knauf Opláštění Tloušťka v Tl. plechu s 0,7 Rychlošrouby TN Šrouby Knauf Diaant XTN Kovová podkonstrukce (Zapuštění šroubů 10 ) Tl. plechu 0,7 < s 2,25 Rychlošrouby TB Šrouby Knauf Diaant 12,5 TN 3,5 25 XTN 3,9 23 TB 3,5 25 XTB 3, XTN 3, XTB 3, XTN 3, XTB 3, ,5 TN 3, ,5 35 XTN 3, ,9 38 TB 3, ,5 45 XTB 3, ,9 55 1) TN 3, XTN 3,9 38 TB 3, XTB 3, ,5 TN 3, , TB 3, ,5 55-1) TN 3, XTN 3,9 55 TB 3, XTB 3, ,5 TN 3, , ,5 35 XTN 3, , ,9 55 TB 3, , ,5 55 XTB 3, , ,9 55 1) TN 3, , XTN 3,9 55 TB 3, , XTB 3,9 55 1) Kobinace (Knauf White + Knauf Diaant) Šrouby Knauf Diaant usí být vždy použity pro opláštění deskai Knauf Diaant XTB Max. rozteče šroubů (všechny vrstvy desek šroubované) rozěry v Rozístění šroubů pro optiální akustické hodnoty Opláštění 1. vrstva 2. vrstva 3. vrstva Poloha desek svisle vodorovně svisle vodorovně svisle vodorovně Šířka desek ) ) vrstvé vrstvé vrstvé ) 2) Konstrukce W116 3) Vylepšení poocí desek Knauf Silentboard Horní vrstva opláštění přisponkovaná ke spodní vrstvě Schéatické nákresy - rozěry v Možné pouze s deskai Knauf Diaant Dodržujte povolené výšky stěn (viz str ) Dodržujte povolené konzolové zatížení / upevnění břeen (viz str ) Nesponkujte do profilů. Nesponkujte ohýbané desky. Ocelové sponky dle ČSN EN : Miniální šíře sponky je 5, iniální průěr drátu spony 1 Délka spony = tloušťka 2 vrstev desek ínus 2 Spodní vrstva desek šroubovaná (dodržujte povolenou rozteč šroubů) Max. vzdálenost upevňovacích prostředků Opláštění 1. vrstva 2. vrstva 3. vrstva 2 - vrstvé 250 (šroubovaná) 80 (sponkovaná) vrstvé 750 (šroubovaná) 250 (sponkovaná) 80 (sponkovaná) Kladení desek svisle / šířka desek

6 W 11 Knauf stěny s kovovou podkonstrukcí Kovová podkonstrukce Schéatické nákresy (rozěry v ) Kovová podkonstrukce Nastavení (prodloužení) profilů Otvory ohou být vytvořeny i v kobinaci s H otvory. 6

7 W 11 Legendy / Poznáky Legenda / Poznáky (platné pro strany 8 až 15) Požadavky na izolační vrstvu Požární ochrana: viz aktuální požární katalog Akustika: Izolační vrstva z inerální vlny dle ČSN EN Odpor proti proudění v délkové sěru dle ČSN EN r 5 kpa s/² (např. Knauf Insulation Akustik Board nebo Knauf Insulation Decibel). R w = index laboratorní vážené vzduchové neprůzvučnosti. Akustické hodnoty jsou platné pouze s použití profilů Knauf v osové vzdálenosti 625 a když je splněno doporučené upevnění opláštění. Veškeré konstrukce, které na sebe navazují usí ít alespoň stejnou požární klasifikaci. Oblasti použití dle ČSN EN : Oblast A: Obytné plochy a plochy pro doácí činnosti (ístnosti obytných budov a doů; lůžkové pokoje a čekárny v neocnicích; ložnice hotelů a ubytoven, kuchyně a toalety). Oblast B: Kancelářské plochy. Oblast C: Plochy, kde ůže docházet ke shroažďování lidí (kroě ploch uvedených v kategoriích A,B a D). Oblast C1: Plochy se stoly atd., např. plochy ve školách, kavárnách, restauracích, jídelnách, čítárnách, recepcích. Oblast C2: Plochy se zabudovanýi sedadly, např. plochy v kostelech, divadlech nebo kinech, v konferenčních sálech, přednáškových nebo zasedacích ístnostech, nádražních a jiných čekárnách. Oblast C3: Plochy bez překážek pro pohyb osob, např. plochy v uzeích, ve výstavních síních a přístupové plochy ve veřejných a adinistrativních budovách, hotelích, neocnicích, železničních nádražních halách. Oblast C4: Plochy určené k pohybový aktivitá, např. taneční sály, tělocvičny, jeviště atd. Oblast C5: Plochy, kde ůže dojít k vysoké koncentraci lidí, např. budovy pro veřejné akce jako koncertní síně, sportovní haly včetně tribun, terasy a přístupové plochy, železniční nástupiště. Oblast D: Obchodní plochy. Oblast D1: Plochy v alých obchodech. Oblast D2: Plochy v obchodních doech. 7

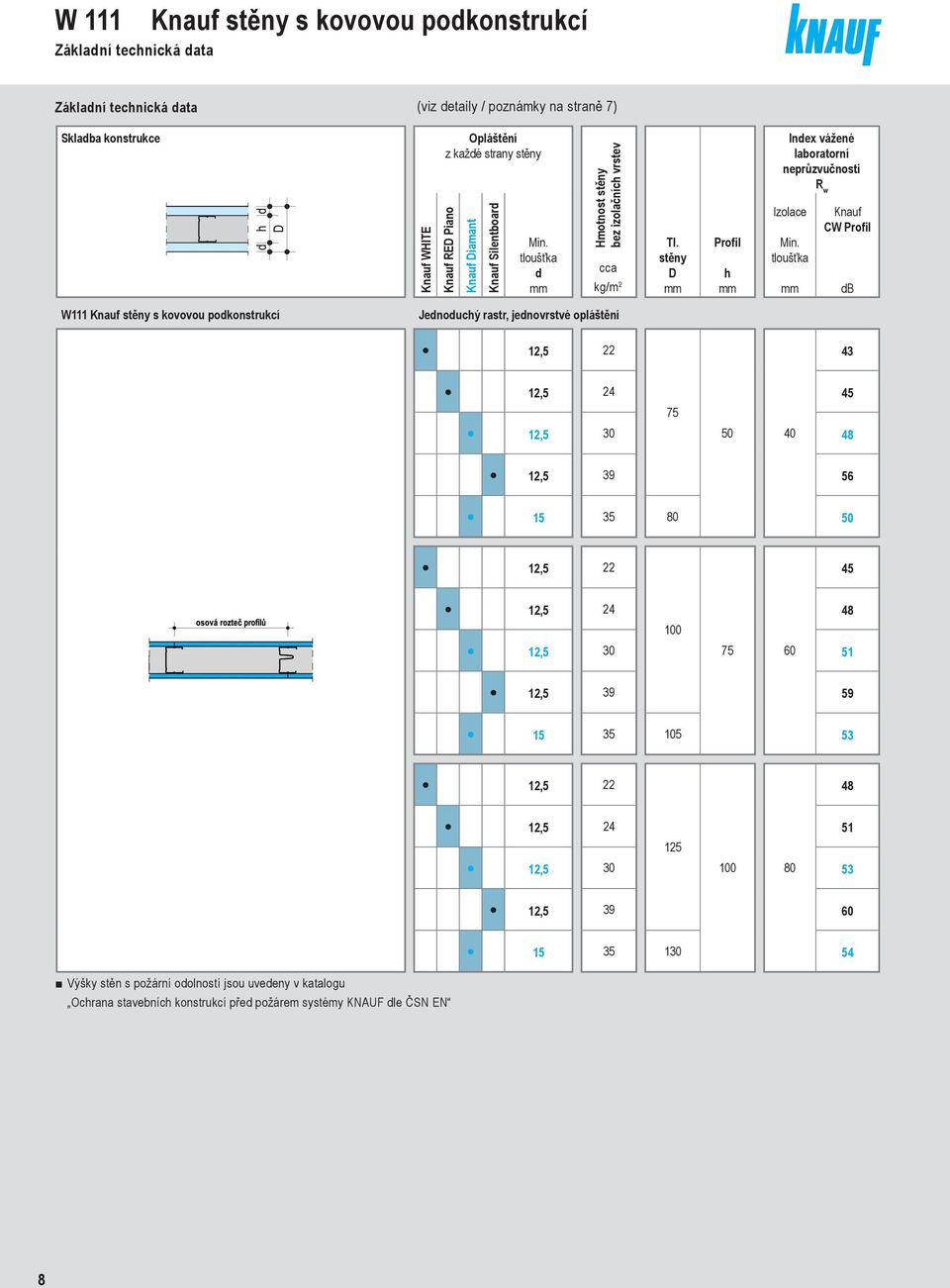

8 W 111 Základní technická data Základní technická data (viz detaily / poznáky na straně 7) Skladba konstrukce Opláštění z každé strany stěny Knauf WHITE Knauf RED Piano Knauf Diaant Knauf Silentboard Min. tloušťka d Hotnost stěny bez izolačních vrstev cca kg/ 2 Tl. stěny D Profil h Index vážené laboratorní neprůzvučnosti R w Izolace Knauf CW Profil Min. tloušťka db W111 Jednoduchý rastr, jednovrstvé opláštění 12, , , , , , , , , , , , Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN 8

9 W 111 Výšky stěn Maxiální povolené výšky stěn** Kategorie ploch pozeních staveb* Knauf Profily Osová rozteč profilů Knauf WHITE 12,5 Tloušťka plechu 0,6 Oblast použití A, B Oblast použití C1 - C4, D 625 3,00 2,75 CW ,00 3,75 312,5 5,00 4, ,50 3,75 CW ,00 5,25 312,5 7,00 6, ,00 4,25 CW ,50 5,75 312,5 8,00 7,25 * viz strana 7 ** Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Max. přípustné rozteče upevňovacích bodů Upevnění profilu UW k podlaze nebo ke stropu Výška stěny Stropní hřeb DN6 Natloukací hoždinka Univerzální šroub FN 1 ks (do vyztuženého bet.) 1 ks 2 ks 1 ks > 3 do > 6.50 do 12 Zkontrolujte ax. výšku stěn Zkontrolujte únosnost podkladu - zvolte vhodné upevnění (pro 2 kn/) Upevnění obvodových profilů (CW / MW) k navazující konstrukcí se provádí v ose profilu po 1000 vhodnýi upevňovacíi prostředky (in. 3 upevnění na délku profilu). Specifikace stěny pro projektanty: Stěna W111/75 /Knauf White/CW50/např. Knauf Insulation Decibel 40. Stěna W111/100 /Knauf White/CW75/např. Knauf Insulation Decibel 60. Stěna W111/125 /Knauf White/CW100/např. Knauf Insulation Decibel 80. 9

10 W 112 Základní technická data Základní technická data (viz detaily / poznáky na straně 7) Skladba konstrukce Opláštění z každé strany stěny Knauf WHITE Knauf RED Piano Massivbauplatte Knauf Diaant Knauf Silentboard Min. tloušťka d Hotnost stěny bez izolačních vrstev cca kg/ 2 Tl. stěny D Profil h Index vážené laboratorní neprůzvučnosti R w Izolace Knauf CW Profil Min. tloušťka db W112 Jednoduchý rastr, dvouvrstvé opláštění 2 12, , ,5 + 12, , (60) 25,0 + 12, ,5 + 12, , , , ,5 + 12, , (63) 25,0 + 12, ,5 + 12, , , , ,5 + 12, , (64) 25,0 + 12, ,5 + 12, , , , ,5 + 12, , (64) 25,0 + 12, ,5 + 12, , ,5 + 12,5 Knauf Diaant jako vrchní vrstva Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Hodnoty R w v závorce jsou pro sponkovanou vrchní vrstvu opláštění

11 W 112 Výšky stěn Maxiální povolené výšky stěn s opláštění Knauf WHITE 2 12,5 ** Kategorie ploch pozeních staveb* Knauf Profily Tloušťka plechu 0,6 Osová rozteč profilů Oblast použití A, B Oblast použití C1 - C4, D 625 4,00 3,50 CW ,00 4,50 312,5 6,00 5, ,50 5,00 CW ,50 6,00 312,5 7,50 7, ,50 5,75 CW ,50 7,00 312,5 9,00 8, neá význa 10,00 CW neá význa 11, neá význa 12,00 * viz strana 7 ** Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Max. přípustné rozteče upevňovacích bodů Upevnění profilu UW k podlaze nebo ke stropu Výška stěny Stropní hřeb DN6 Natloukací hoždinka Univerzální šroub FN 1 ks (do vyztuženého bet.) 1 ks 2 ks 1 ks > 3 do > 6.50 do Zkontrolujte únosnost podkladu - zvolte vhodné upevnění (pro 2 kn/) Upevnění obvodových profilů (CW / MW) k navazující konstrukcí se provádí v ose profilu po 1000 vhodnýi upevňovacíi prostředky (in. 3 upevnění na délku profilu). Specifikace stěny pro projektanty: Stěna W112/100 /Knauf White/CW50/např. Knauf Insulation Decibel 40. Stěna W112/125 /Knauf White/CW75/např. Knauf Insulation Decibel 60. Stěna W112/150 /Knauf White/CW100/např. Knauf Insulation Decibel

12 W 113 Základní technická data Základní technická data (viz detaily / poznáky na straně 7) Skladba konstrukce Opláštění z každé strany stěny Knauf WHITE Knauf RED Piano Knauf Diaant Knauf Silentboard Min. tloušťka d Hotnost stěny bez izolačních vrstev cca kg/ 2 Tl. stěny D Profil h Index vážené laboratorní neprůzvučnosti R w Izolace Knauf CW Profil Min. tloušťka db W113 Jednoduchý rastr, trojvrstvé opláštění 3 12, , , (66) 2 12,5 + 12, , , , (67) 2 12,5 + 12, , , , (68) 2 12,5 + 12, , , , (68) 2 12,5 + 12, ,5 + 12,5 Knauf Diaant jako vrchní vrstva Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Hodnoty R w v závorce jsou pro sponkovanou vrchní vrstvu opláštění 12

13 W 113 Výšky stěn Maxiální povolené výšky stěn s opláštění Knauf WHITE 3 12,5 ** Kategorie ploch pozeních staveb* Knauf Profily Tloušťka plechu 0,6 Osová rozteč profilů Oblast použití A, B Oblast použití C1 - C4, D 625 4,50 4,00 CW ,50 5,00 312,5 6,50 6, ,00 5,50 CW ,00 6,50 312,5 8,00 7, ,00 6,50 CW ,00 7,50 312,5 9,50 9, neá význa 12,00 CW ,5 neá význa 14, neá význa 15,00 * viz strana 7 ** Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Max. přípustné rozteče upevňovacích bodů Upevnění profilu UW k podlaze nebo ke stropu Výška stěny Stropní hřeb DN6 Natloukací hoždinka Univerzální šroub FN 1 ks (do vyztuženého bet.) 1 ks 2 ks 1 ks > 3 do > 6.50 do Zkontrolujte únosnost podkladu - zvolte vhodné upevnění (pro 2 kn/) Upevnění obvodových profilů (CW / MW) k navazující konstrukcí se provádí v ose profilu po 1000 vhodnýi upevňovacíi prostředky (in. 3 upevnění na délku profilu). Specifikace stěny pro projektanty: Stěna W113/125 /Knauf White/CW50/např. Knauf Insulation Decibel 40. Stěna W113/150 /Knauf White/CW75/např. Knauf Insulation Decibel 60. Stěna W113/175 /Knauf White/CW100/např. Knauf Insulation Decibel

14 W 115 Základní technická data Základní technická data (viz detaily / poznáky na straně 7) Skladba konstrukce Opláštění z každé strany stěny Knauf WHITE Knauf RED Piano Knauf Diaant Knauf Silentboard Min. tloušťka d Hotnost stěny bez izolačních vrstev cca kg/ 2 Tl. stěny D Profil h Index vážené laboratorní neprůzvučnosti R w Izolace Knauf CW Profil Min. tloušťka db W115 Dvojitý rastr, dvouvrstvé opláštění Mezibytové stěny 2 12, , , , , ,5 + 12, , , , ,5 2 12, , , , ,5 2 12, ,5 + 12,5 Knauf Diaant jako vrchní vrstva Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Maxiální povolené výšky stěn** Kategorie ploch pozeních staveb* Knauf Profily Tloušťka plechu 0,6 Osová rozteč profilů Oblast použití* A, B Oblast použití* C1 - C4, D CW ,50 4,00 CW ,00 5,50 Max. přípustné rozteče upevňovacích bodů Upevnění profilu UW k podlaze nebo ke stropu Výška stěny Stropní hřeb DN6 1 ks Natloukací hoždinka 1 ks Univerzální šroub FN 2 ks 1 ks > 3 do CW ,50 6,00 Upevnění obvodových profilů (CW / MW) k navazující konstrukcí se provádí v ose profilu po 1000 vhodnýi upevňovacíi prostředky (in. 3 upevnění na délku profilu). * viz strana 7 ** Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN 14 Specifikace stěny pro projektanty: Stěna W115/155 /Knauf White/2 CW50/např. Knauf Insulation Decibel Stěna W115/205 /Knauf White/2 CW75/např. Knauf Insulation Decibel Stěna W115/255 /Knauf White/2 CW100/např. Knauf Insulation Decibel 2 80.

15 W 116 Základní technická data Základní technická data (viz detaily / poznáky na straně 7) Skladba konstrukce Opláštění z každé strany stěny Knauf WHITE Knauf RED Piano Knauf Diaant Min. tloušťka d Hotnost stěny bez izolačních vrstev cca kg/ 2 Tl. stěny D Profil h Index vážené laboratorní neprůzvučnosti R w Izolace Min. tloušťka Knauf CW Profil db W116 Dvojitý rastr, jednovrstvé nebo dvouvrstvé opláštění , , , , Ve vlhké prostředí použijte ipregnované desky Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Maxiální povolené výšky stěn** Kategorie ploch pozeních staveb* Knauf Profily Tloušťka plechu 0,6 Osová rozteč profilů Oblast použití* A, B Oblast použití* C1 - C4, D CW ,50 4,00 Max. přípustné rozteče upevňovacích bodů Upevnění profilu UW k podlaze nebo ke stropu Výška stěny Stropní hřeb DN6 1 ks Natloukací hoždinka 1 ks Univerzální šroub FN 2 ks 1 ks CW ,00 5,50 CW ,50 6,00 Upevnění obvodových profilů (CW / MW) k navazující konstrukcí se provádí v ose profilu po 1000 vhodnýi upevňovacíi prostředky (in. 3 upevnění na délku profilu). * viz strana 7 ** Výšky stěn s požární odolností jsou uvedeny v katalogu Ochrana stavebních konstrukcí před požáre systéy KNAUF dle ČSN EN Specifikace stěny pro projektanty: Stěna W116/Knauf White/2 CW50/např. Knauf Insulation Decibel Stěna W116/Knauf White/2 CW75/např. Knauf Insulation Decibel Stěna W116/Knauf White/2 CW100/např. Knauf Insulation Decibel

16 W 11 Zvuková izolace - Vylepšení stávajících stěn/zúžené napojení stěny Knauf Zvuková izolace: Vylepšení stěn s kovovou podkonstrukcí poocí desek Knauf Silentboard Vodorovný řez - schéata Stávající Stávající stěna W112 (53 db) Vylepšení (doporučené opláštění - tloušťka v ) Zlepšení indexu neprůzvučnosti po přidání desek Silentboard Index neprůzvučnosti celé konstrukce po přidání předstěny s opláštění Silentboard Opláštění () z každé strany Profil Izolace Uístění desek Knauf Silentboard Akustika R w Uístění předstěny Knauf Silentboard Akustika R w 12,5 + 5 db W623 12,5 64 db 2 12,5 Knauf WHITE (GKB) CW-Profil ,5 + 7 db W625 12,5 67 db 12,5 + 12,5 + 9 db W626 W626 + W623 / W ,5 72 db 2 12,5 + 12,5 78 db Konstrukce předstěn dle technických listů W62 W112-SO-H2 Napojení na lehké obvodové pláště - kluzné 16

17 W11 Zvuková izolace - Zúžené napojení stěny Knauf Detaily M1:5 bez požární odolnosti W112-SO-H1 Napojení na lehké obvodové pláště W112-SO-H2 Napojení na příčku W112 Schéa: Vodorovný řez / svislý řez (rozěry v ) W112-SO-H3 Pevné napojení ke stěně W112-SO-H4 Napojení na příčku W112 W112-SO-V1 Napojení na strop W115-SO-H5 Výklenek ve stěně W115 W112-SO-V2 Napojení na podlahu Výška stěny 5 Svislé styčné spáry nejsou přípustné 2 galvanizovaný plech z každé strany zúžení stěny Výpočet hodnoty výsledného snížení zvukového indexu zúženého napojení stěny a hlavní příčky Platné pro: Příčky > 10 2, 1 zúžení stěny (pole šířky ax. 625 ) R w stěny (bez zúžení) 50 db se zúžení bez odečtu > 50 db 60 db 1 db odečet > 60 db Doporučujee ěření na stavbě 17

18 W11 Požární odolnost / Napojení na podhled (strop) Napojení stěn suché výstavby na podhledy s požární odolností Schéatické nákresy 18

19 W11 Požární odolnost / Zvuková izolace - Zabudování elektrokrabic Zabudování elektrokrabic ve stěnách Knauf s kovovou podkonstrukcí s požární odolností Schéatické nákresy - rozěry v Opatření pro zaezení zhoršení zvukových vlastností konstrukcí: 19

20 W111 Jednoduchý rastr / jednovrstvé opláštění Schéa: Svislé opláštění Vybrané detaily W111-A1 Napojení na nosnou stěnu Vodorovný řez - schéata Svislý řez - schéata W111-VO1 Napojení na strop pro průhyb 10 W111-B1 Spoj desek W111-VM1 Řezaný spoj desek W111-B2 Spoj desek - Profil Knauf MW W111-VU1 Napojení u podlahy 20 Místo telu Trennwandkitt je ožné použít těsnící pásku PE-Dichtungsband za podínek uvedených v kapitole Konstrukce a ontáž.

21 W112 Jednoduchý rastr / dvouvrstvé opláštění Schéa: Svislé opláštění Vybrané detaily W112-A6 Napojení na nosnou stěnu Vodorovný řez - schéata Svislý řez - schéata W112-VO1 Napojení na strop pro průhyb 10 W112-B1 Spoj desek W112-VM1 Řezaný spoj desek W112-B2 Spoj desek - Profil Knauf MW W112-VU1 Napojení u podlahy Místo telu Trennwandkitt je ožné použít těsnící pásku PE-Dichtungsband za podínek uvedených v kapitole Konstrukce a ontáž. 21

22 W113 Jednoduchý rastr / trojvrstvé opláštění Schéa: Svislé opláštění Vybrané detaily W113-A1 Napojení na nosnou stěnu Vodorovný řez - schéata Svislý řez - schéata W113-VO1 Napojení na strop pro průhyb 10 W113-B1 Spoj desek W113-VM1 Řezaný spoj desek W113-B2 Spoj desek - Profil Knauf MW W113-VU1 Napojení u podlahy 22 Místo telu Trennwandkitt je ožné použít těsnící pásku PE-Dichtungsband za podínek uvedených v kapitole Konstrukce a ontáž.

23 W115 Dvojitý rastr / dvouvrstvé opláštění Schéa: Svislé opláštění Vybrané detaily W115-A6 Napojení na nosnou stěnu Vodorovný řez - schéata Svislý řez - schéata W115-VO1 Napojení na strop pro průhyb 10 W115-B1 Spoj desek W115-VM1 Řezaný spoj desek W115-VU1 Napojení u podlahy Místo telu Trennwandkitt je ožné použít těsnící pásku PE-Dichtungsband za podínek uvedených v kapitole Konstrukce a ontáž. 23

24 W116 Knauf Instalační stěna Dvojitý rastr / jednovrstvé nebo dvouvrstvé opláštění Schéa: Diaant 2 12,5, opláštění vodorovně Vybrané detaily W116-B10 Spoj desek Vodorovný řez - schéata Svislý řez - schéata W116-VO10 Napojení na strop pro průhyb 10 W116-VM1 Spřažení profilů pásy sádrokartonu W116-VU1 Napojení u podlahy 24 Místo telu Trennwandkitt je ožné použít těsnící pásku PE-Dichtungsband za podínek uvedených v kapitole Konstrukce a ontáž.

25 W11 Napojení na asivní konstrukci / Zúžení stěny / Volný konec stěny / Rohy Vybrané detaily W116-A1 Napoj. na asivní stěnu W116-D1 Přechod na příčku W112 W112-END1 Volný konec stěny Vodorovný řez - schéata W112-D4 Roh s profile Knauf MW W115-D1 Roh W112-D2 Roh s profile Knauf CW a flexibilní rohový profile 25

26 W 11 Napojování stěn Vybrané detaily Vodorovný řez - schéata W112-A7 Napojení na předsazenou/šachtovou stěnu W112-A8 Napojení na suchou oítku W112-A9 Napojení na asivní konstrukci - kluzné W112-A3 Napojení na asivní konstrukci - kluzné W112-A5 Zúžené napojení na obvodový plášť při opláštění 1 12,5 je R w zúženého napojení 38 db při opláštění 2 12,5 je R w zúženého napojení 45 db W112-A2 Kluzné napojení na obvodový plášť bez deklarované neprůzvučnosti 26

27 W11 Spoje T Vybrané detaily W112-C1 Spoj T kotvení do profilu CW W112-C4 Spoj T kotvení do profilu MW Vodorovný řez - schéata W115-C1 Spoj T kotvení do profilu CW W112-C5 Spoj T kotvení do desky Diaant W112-C2 Spoj T s flexibilní kovový rohový profile W112-C3 Spoj T s hoždinkou do dutých stěn 27

28 W 11 Dilatace Vybrané detaily Vodorovný řez - schéata W111-BFU2 Dilatace s krycí profile W112-BFU2 Dilatační spára W112-BFU4 Dilatační spára W115-BFU1 Dilatační spára W112 BFU4 Dilatační spára W112 BFU1 Dilatační spára 28

29 W11 Knauf stěny s kovovou podkonstrukcí Napojení na podlahy Svislý řez - schéata Vybrané detaily W111-VU2 Napojení na suchou podlahu Knauf W111-VU4 Napojení na dřevěný záklop W112-VU2 Napojení na podlahu z potěru W112-VU3 Napojení na hrubou podlahu se soklovýi lištai Prostory s vyšší vlhkostí 29

30 W 11 Napojení na stropy Vybrané detaily Svislý řez - schéata W111-VO2 Kluzné napojení na nosnou konstrukci W112-VO3 Kluzné napojení W112-VO2 Kluzné napojení 1) W116-VO2 Kluzné napojení 1) W115-VO2 Kluzné napojení 1) 30

31 W11 Napojení na sádrokartonové podhledy Vybrané detaily W112-VO4 Napojení příčky na sádrokartonový podhled Svislý řez - schéata W112-VO5 Napojení na strop z trapézového plechu W112-VO6 Napojení příčky na sádrokartonový strop W112-VO7 Napojení na opláštěný ocelový nosník 31

32 W 11 Dveřní otvory Dveřní otvory - kovová podkonstrukce Scheatické nákresy Tabulka axiálních hotností dveřních křídel Šířka dveřního otvoru Varianta CW CW profil 25 kg Varianta UA UA 50 UA 75 UA 100 UA kg 75 kg 100 kg 150 kg kg 60 kg 80 kg 120 kg Doporučení Knauf: U stěn s dvojitý opláštění nebo požární odolností použijte pro dveřní otvor profily UA. Profily (CW / UA) u dveří cca o 40 kratší než profily stěnové (zohledněte konkrétní podínky na stavbě, např. při kluzné napojení podhledu) Z konstrukčních důvodů je ožné ostění z UA profilů připojit ke stropu a podlaze poocí spojovacího úhelníku pro křížení UA profilů. Patka pro osazení UA nebo CW profilů k zárubní Pro napojení CW nebo UA profilů 50 / 75 / 100 Skládá se: 4 konzoly + 10 hoždinek Spojovací úhelník Pro křížení dvou UA profilů 50 / 75 / 100 / 150 Skládá se: 4 konzoly + 8 hoždinek + 8 šroubů s aticei a podložkai 32

33 W11 Dveřní otvory / Otvory v příčkách Vybrané detaily Vodorovný řez - schéata W112-E2 Dveřní otvor s CW profile W113-E1 Dveřní otvor s UA profile W115-E1 Dveřní otvor s UA profile W116-E1 Dveřní otvor s UA profile Maxiální velikosti otvorů ve stěnách s kovovou podkonstrukcí Osová rozteč profilů 625 Je nutné dodržet výšky stěn pro použitou skladbu Vlastní ontáž usí být v souladu s ontáží dveří 33

34 W 11 Knauf stěny s kovovou podkonstrukcí Obloukové stěny Poloěr oblouku - Desky Knauf Tloušťka desek Poloěr r v podélné sěru d za sucha za okra 6,5 WHITE ,5 WHITE ,5 WHITE / RED ,5 Diaant Provedení oblouku - Desky Knauf Scheatické nákresy Ohýbání pouze v podélné sěru Za sucha 1. O patrně ohnee příčně desku přes svislé profily kovové podkonstrukce. Doporučujee provést ohnutí přede na poocné šabloně. 2. Desku ohnee a přišroubujee na kovovou podkonstrukci, v požadované poloěru. Za okra 1. Desku Knauf opatrně sejout z palety, nepoškodit karton ani sádrové jádro, desku položit tlačenou stranou nahoru na rovnou podložku např. rošt z profilů. 2. Na tlačené straně rovnoěrně perforujte desku příčně i podélně perforovací válečke nebo válečke na strhávání tapet. 3. Perforovanou stranu desky navlhčete poocí houby, nechte několik inut nasáknout a postup několikrát opakujte. 4. Desku položte na přede vyrobenou šablonu, ohněte a zafixujte v ohnuté poloze. Ohnutou desku nechte vyschnout. Montážní návod Profil Knauf CW s profile Knauf Sinus spojit kriplovacíi kleštěi Osové rozteče profilů Knauf CW: 312,5 (Vnější poloěr) Rozteč upevňovacích prvků: 300 Vodorovné opláštění Profil Knauf Sinus: Dostupný v šířkách 50, 75 a 100 ; délka 190. Jednoduchých stlačení prste se příruby profilu ohnou a učiní na těchto ístech profil flexibilní. Požadovaný ohyb je ožný provést na obě strany. Možné poloěry: Profil 34 Vnější poloěr Detail W111-SO1 Oblouková stěna Vodorovný řez - příklad

35 W11 Stěny bez napojení na strop Šířky stěn (délka UA Profilu) Pohled Schéa UA Profily Max. povolené šířky stěn Tl. plechu 2 Opláštění 12,5 Opláštění 2 12,5 UA UA 75 4,50 5,50 UA ,50 Povolené výšky stěn: 4 UA Profily nesí být napojovány Požadavky na požární odolnost a zvukovou izolaci neohou být u tohoto typu konstrukce očekávány. Detail Vertikální řez - příklad Kovová podkonstrukce bez napojení na strop Scheatické nákresy 35

36 W 11 Upevnění předětů / Konzolová zatížení Upevnění předětů Do 15 kg Háčky s hřebíky Maxiální únosnost háčků s hřebíky do 5 kg do 10 kg do 15 kg Upevnění předětů Do 1,5 kn/ Traverza / Nosič Konzolová zatížení < 0,4 kn/ nebo 0,7 kn/ do 1,5 kn/ délky stěny (např. boilery, závěsné WC, uyvadla) Při použití traversy 2) nebo nosiče zatížení je přeneseno do podkonstrukce Do 65 kg Dutinová hoždinka pro konzolová zatížení Do 0.4 kn/ nebo 0.7 kn/ Tloušťka opláštění Maxiální únosnost plastová dutinová ø8 nebo ø10 ocelová dutinová (vějířová) Šrouby M5 nebo M6 Knauf Hartut Šrouby M5 Knauf desky kg Knauf Diaant kg Knauf desky kg Knauf Diaant kg Knauf desky kg Knauf Diaant kg 12, / , ) např. Tox, Fischer apod. Možnosti použití kotevních prvků Konzolová zatížení viz str. 37 Háčky s hřebíky: Lehké předěty: např. obrazy, police Pouze pro předěty do hotnosti 15 kg Upevnění poocí šroubů: Lehké předěty: např. pro přichycení stojících regálů a polic ke stěně Pouze pro předěty do hotnosti 24 kg Dutinové hoždinky: Pro těžší předěty: např. zábradlí Konzolové zatížení: např. skříňky Kobinované napětí a sykové zatížení do 65 kg Konzolové zatížení sí být v libovolné bodě příčky axiálně do 0,7 kn/ délky příčky (70 kg) s ohlede na raeno síly (výška skříňky 300 ) a excentricitu (hloubka skříňky 600 ). Ukotvení konzolového zatížení usí být provedeno iniálně dvěi plastovýi nebo ocelovýi hoždinkai do dutých stěn. Určete iniální počet hoždinek dle hotnosti skříňky a jejich únosnost v závislosti na tloušťce opláštění (viz příklady výpočtu na straně 37). Vzdálenost hoždinek od sebe 200 Pokud je vrchní vrstva opláštění sponkovaná, nelze do ní kotvit žádné upevňovací prvky. 36

37 W11 Konzolová zatížení Konzolové zatížení Viz strana 36 Do 0,4 kn/ (40 kg/) délka stěn Tloušťka opláštění: < 15 Diaant / < 18 Knauf WHITE Max. ožná hotnost skřínky (kg) dle tabulky Šířka skřínky Hloubka skřínky , , , , , , Při jiných hodnotách než jaké jsou uvedené v tabulce brát nejbližší vyšší hodnotu v tabulce. nebo Max. ožná hotnost skříněk (kg) dle grafu Do 0,7 kn/ (70 kg/) délka stěn Tloušťka opláštění: 15 Diaant / 18 Knauf WHITE Max. ožná hotnost skřínky (kg) dle tabulky Šířka skřínky Hloubka skřínky , , , , , , Při jiných hodnotách než jaké jsou uvedené v tabulce brát nejbližší vyšší hodnotu v tabulce. nebo Max. ožná hotnost skříněk (kg) dle grafu Příklady výpočtů 37

38 W 11 Spotřeba ateriálu Spotřeba ateriálu na ² bez prořezu Spotřeba je počítána na plochu: Popis Podkonstrukce UW-Profil ,6; (4 dlouhý) resp. UW-Profil ,6; (4 dlouhý) resp. UW-Profil ,6; (4 dlouhý) resp. UW-Profil ,6; (4 dlouhý) W111 až W116: H = 2,75 ; L = 4 ; A = 11 ². W118: H = 6 ; L = 10 ; A = 60 ². Jednotky Množství je bráno jako průěrná hodnota W 111 W 112 W 113 W 115 W 116 0,7 0,7 0,7 1,4 1,4 Knauf CW-Profil ,6 resp. Knauf CW-Profil ,6 resp. Knauf CW-Profil ,6 resp. Knauf CW-Profil ,6 Těsnící páska-kusy 70/3,2, 100 dlouhé; (Role 30 ) Knauf Trennwandkitt; (balení 550 l) nebo Knauf těsnicí páska (Role 30 ) 50/3,2 resp. 70/3,2 resp. 95/3,2 Knauf hoždinka "K" 6/35; (balení 100 ks) resp. Knauf hoždinka "K" 6/50; (balení 100 ks) (u napojení na oítnuté stěny) Izolace (viz požární katalog)... tloušťka ks ks ² 2,0 2,0 2,0 4,0 4, ,5-0,3 0,3 0,3 0,6 0,6 1,2 1,2 1,2 2,4 2,4 1,6 1,6 1,6 3,2 3,2 n. B. n. B. n. B. n. B. n. B. Opláštění - WHITE, RED Piano, RED GREEN, DIAMANT, TOPAS Knauf desky WHITE / GREEN resp. Knauf požární desky RED Piano / RED GREEN resp. Knauf Diaant DFH2IR resp. Knauf TOPAS DFH2R Knauf rychlošrouby (připevnění desek) TN 3,5 25 TN 3,5 35 TN 3,5 55 Telení Knauf Uniflott; (5 kg/25 kg pytel) resp. Knauf Uniflott ipregnovaný (5 kg pytel) nebo Knauf Jointfiller Super; (20 kg pytel) (u strojního telení) nebo Knauf Fugenfüller Leicht; (5 kg/10 kg/25 kg pytel) Knauf papírová výztužná páska; (Role 23 /75 /150 ) Trenn-Fix 65-separační páska, saolepicí; (Role 50 ) Zakončovací profil 23/15; (2,75 dlouhý) Ochrana rohu 31/31; (2,60 /3 dlouhý) Flexibilní ochrana rohů 52 široká; (Role 30 ) Poznáka: údaje bez určení akustických nebo protipožárních vlastností. n. B. = podle potřeby ² ks ks ks kg kg kg 2,0 4,0 6,0 4,0 4, ,5 0,6 0,8 1,0 0,5 0,8 n. B. n. B ,1 1,4 1,1 n. B ,8 1,0 0,8 n. B ,8 1,0 0,8 n. B. 1,7 1,7 1,7 1,7 1,7 n. B. n. B. n. B. n. B. n. B. 38

39 W11 Konstrukce a ontáž Konstrukce Stěny z kovových stojek Knauf se skládají z tenkostěnných profilů. Montují se buď jako stěny s jednoduchou nebo dvojitou podkonstrukcí s jednovrstvý, dvouvrstvý nebo trojvrstvý opláštění. Opláštění se provádí sádrokartonovýi deskai Knauf WHITE, RED Piano, GREEN, RED GREEN, Diaant, Topas, Massivebauplatte, Silentboard, Safeboard, Fireboard atd. Obvodové profily se usí kotvit do přilehlých nosných konstrukcí. Do dutého prostoru lze ezi profily vložit zvukovou/ tepelnou izolaci. V případě potřeby je ožné izolaci zajistit proti sesunutí poocí saolepících trnů. Instalace technického zařízení budov a elektroinstalace se ohou vkládat do dutiny a ohou pro- cházet tenkostěnnýi profily v ístech určených pro instalace nebo v otvorech vytvořených na stavbě dle pravidel na straně 6 v toto technické listu. Při vytváření prostupů je třeba dbát na to, aby nedošlo k výraznéu oslabení kovové podkonstrukce! W111 s kovovou podkonstrukcí Jednoduchý rastr z CW nebo MW profilů Jednovrstvé opláštění W112 s kovovou podkonstrukcí Jednoduchý rastr z CW nebo MW profilů Dvouvrstvé opláštění W113 s kovovou podkonstrukcí Jednoduchý rastr z CW nebo MW profilů Trojvrstvé opláštění W115 s kovovou podkonstrukcí Dvojitý rastr z CW nebo MW profilů, ve styku dvou profilů je saolepící těsnící páska Dvouvrstvé opláštění W116 s kovovou podkonstrukcí Dvojitý rastr z CW nebo MW profilů s dutinou vyezenou poocí profilů spojených pásy ze sádrokartonových desek Jednovrstvé nebo dvouvrstvé opláštění Dilatační spáry Dilatační spáry je nutné provést v ístech dilatace nosné konstrukce. Pokud se v nosné konstrukci dilatace nevyskytují, je nutné provádět dilatace ve stěnách z kovových stojek opláštěných deskai ze sádrokartonu každých 15 etrů délky stěny. Dále je nutné dilatovat plochy větší než Dilatace usí být provedena jak v kovových profilech podkonstrukce tak i v opláštění. Odolnost proti nárazu (proti vrženéu íči) Odolnost proti vrženéu íči je zajištěna, pokud je provedeno dvojité opláštění konstrukce. Požadavky na konstrukce Vzduchová neprůzvučnost (akustika) Je nutné provádět co nejvíce vzduchotěsné konstrukce. Pro dosažení hodnot stavební vzduchové neprůzvučnosti doporučujee pod profily, které jsou ve styku s okolníi konstrukcei použít tel Trennwandkitt, těsnící páska PE-Dichtungsband není při nerovnostech větších než 3 k těto účelů vhodná. Konstrukce s opláštění deskai Knauf Silentboard dosahují vysokého akustického útluu při zachování alé tloušťky konstrukce. Hodnoty stavební vzduchové neprůzvučnosti jsou podle nory o 6-8 db nižší než laboratorní hodnoty vzduchové neprůzvučnosti uváděné v toto technické listu. Požární odolnost Skladby příček s požadavky na požární odolnost naleznete v aktuální katalogu Ochrana stavebních konstrukcí před požáre systéy Knauf dle ČSN EN. Pokud á konstrukce požadovanou požární odolnost usí ít konstrukce k ní přiléhající a napojené iniálně stejnou požární odolnost. Elektroinstalace a další vnitřní rozvody usí být provedeny dle doporučení v požární katalogu (Ochrana stavebních konstrukcí před požáre systéy Knauf dle ČSN EN) a podle příslušných nore. Bezpečnostní konstrukce Konstrukce s požadavke na splnění bezpečnostní třídy (RC), jsou uvedeny v technické listu W118.cz. 39

40 W 11 Konstrukce a ontáž Montáž Spodní kovová podkonstrukce Profily ve styku s okolníi konstrukcei je třeba opatřit na zadní straně tele Knauf Trennwandkitt nebo těsnící páskou Knauf PE-DICH- TUNGSBAND. Pokud ají být splněny nároky na protihlukovou izolaci, je třeba provést pečlivě utěsnění tele Trennwandkitt, porézní těsnící páska PE-DICH- TUGSBAND není při nerovnostech větších než 3 k těto účelů vhodná. Pokud bude průhyb stropní konstrukce větší než 10, je nutné provést kluzné napojení příčky na stropní konstrukci. Průhyb stropní konstrukce určuje projektant. Krajní profily upevněte na navazující stavební dílce poocí vhodných upevňovacích prvků v roztečích dle tabulek na stranách 9, 11, 13, 14, 15. Miniální počet upevňovacích bodů jsou 3. V požadované osové vzdálenosti osaďte profily CW/MW do profilů UW a vyrovnejte. Při lepení keraických obkladů na stěnu s jednovrstvý opláštění, je nutné profily CW provádět v roztečích 417. W115 ezibytová stěna Dvojitá spodní kovová konstrukce z profilů oddělených saolepící těsnící páskou. Použití jako ezibytová stěna pro lepší akustické hodnoty a lepší ožnost vedení instalací. W116 instalační stěna Dvojité stojky spojené pásky ze sádrokartonových desek o výšce cca 300 (vzdálenost cca 900 ). Šířka instalační stěny se volí podle dienzí instalací v ní vedených. Pro vytvoření dveřních otvorů jsou určeny profily UA. Opláštění Připevněte opláštění dle doporučení v tabulce na straně 5. Opláštění lze ontovat vodorovně i svisle, orientaci desek zvolte dle typu konstrukce a desky. Desky na celou výšku ístnosti jsou určené pro svislé kladení opláštění. Svislé a vodorovné spáry se usí v jednotlivých vrstvách prostřídat dle doporučení na straně 4. Neprovádějte spáry na obvodových profilech dveřního otvoru. U konstrukce stěny W111 při použití desek jejichž výška neodpovídá výšce ístnosti, je nutné vodorovné spoje přesadit in. o 400 a doporučujee podložit je profile CW. Při požadavcích na požární odolnost je podložení těchto spár povinné. Montáž a zajištění izolace Uístění izolace se provádí ezi svislé CW profily, proti sesunutí je ožné v případě potřeby izolaci zajistit poocí oboustranné saolepící pásky nebo poocí saolepícího trnu pro uchycení izolace. Uístění a zajištění izolace určuje výrobce izolace. Telení Kvalita povrchů Postup telení v požadované stupni jakosti Q1 - Q4 je uveden v technické listu Nejvyšší kvalita pro spáry, plochy a finální úpravu. Telící ateriály Materiál pro telení spojů desek vyberte dle typu desky a požadovaného stupně jakosti. Příčné hrany usí být seříznuty do 2/3 desky pod úhle 45. Knauf Uniflott: ruční telení bez nutnosti použít výztužnou pásku při telení originální hrany desky Knauf Uniflott Ipragniert: ruční telení ipregnovaných desek bez nutnosti použít výztužnou pásku při telení originální hrany desky Knauf Fugenfuller Leicht: ruční telení s nutností použít vždy papírovou nebo skelnou výztužnou pásku Knauf Safeboard-Spachtel: ruční telení speciálních desek Safeboard proti záření RTG, originální hrany není nutné vyztužit páskou Knauf Fireboard-Spachtel: pro telení konstrukcí z desek Knauf Fireboard, všechny spáry je nutné opatřit skelnou výztužnou páskou Knauf Q2 Super: ruční tel s použití výztužné pásky, vhodné i pro celoplošné stěrkování VŠECHNY ŘEZANÉ HRANY JE NUTNÉ TMELIT S VÝZTUŽNOU PÁSKOU! Další tely pro celoplošné telení určené k dosažení požadovaného stupně jakosti: Knauf Super Finish Knauf Fill & Finish Light Knauf F Plus Knauf Gelbband Knauf Multi-Finish Knauf Dust Control Knauf ProSpray Plus (airless) Knauf ProSpray Light (airless) Miniálně 2 dny před začátke a konce telení nesí dojít k prudký zěná teploty či vlhkosti, aby se předešlo vzniku trhlin. Provádění Při vícevrstvé opláštění konstrukce je nutné spáry spodních vrstev vyplnit tele a vrchní vrstvy opláštění vytelit dle požadované kvality. Hlavy šroubů doporučujee vytelit stěrkou. Spáry ezi řeznýi hranai na pohledové straně opláštění je třeba překrýt papírovou nebo skelnou výztužnou páskou. Kliatické podínky při zpracování Systéy Knauf se aplikují po dokončení všech okrých procesů při stabilizované vzdušné relativní vlhkosti 65 % a teplotě podkladu iniálně +5 C. Tzn. ukončené veškeré okré procesy betonáž podlah, oítání zdiva apod. Montáž se doporučuje provádět po osazení otvorových výplní na obvodové plášti budovy (okna, dveře apod.). Doporučujee udržovat stálou teplotu a vlhkost vzduchu v ístnosti in. 2 dny před začátke a po ukončení telení. Je zakázáno při telení a po ně aplikovat v ístnosti horký asfalt. Maxiální vzdušná relativní vlhkost při ontáži desek je 80 %. 40

41 W11 Povrchové úpravy Povrchové úpravy Při ontáži příčky W111 se standardní roztečí 625 doporučujee podložit řezané spáry profile. Před nátěre nebo provedení jiné povrchové úpravy je třeba desky Knauf opatřit penetrační nátěre. Penetrační nátěr a nátěrové hoty/povrchová úprava usí být zvoleny s ohlede na použitý systé a dále je nutné se řídit sěrnicei pro zpracování dodavatele výrobku. Povrchové úpravy desek Knauf: Nátěry: Oyvatelné a otěruvzdorné polyerové disperzní barvy, nátěrové hoty s vícebarevný efekte, olejové barvy, atné laky, alkydové barvy, polyerační barvy, polyurethanové laky (PUR), epoxidové laky (EP) je třeba volit v závislosti na způsobu použití a požadavcích. Keraické obklady: Maxiální dovolené rozěry obkladu jsou nebo ozaika. Při jednovrstvé opláštění 1 12,5 Knauf GREEN usí být rozteč CW profilů redukována na 417. Při dvojité opláštění 2 12,5 Knauf GREEN je rozteč CW profilů 625. Před lepení obkladu použijte penetraci Knauf Hloubková penetrace. Oítky: Strukturní oítky Knauf, např. oítky s pojivy ze syntetické pryskyřice, tenkovrstvé oítky, celoplošná stěrka jako např. Knauf Multi-Finish. Pod inerální oítky je vždy potřeba použít penetraci desek Knauf Putzgrund. Tapety: Papírové, textilní a plastové tapety. Sějí být používány pouze lepidla na bázi etylcelulozy podle návodu výrobce. Po vytapetování papírovýi tapetai a tapetai se skelnýi vlákny zajistěte dostatečné větrání, aby tapety vyschly. Alkalické povrchové úpravy: Aplikace vápenných barev, barev na bázi vodního skla a silikátových barev není vhodnou povrchovou úpravou podkladu ze sádrokartonových desek. Disperzní silikátové barvy: Lze je použít, pokud jsou doporučeny výrobce a pokud je přesně dodržován návod. Vápenné nátěry Je zakázáno používat. Na plochách ze sádrokartonových desek, které byly delší dobu vystaveny působení světla bez povrchové úpravy, ohou na povrch nátěru prostoupit látky způsobující žloutnutí. V takové případě je nutné provést zkušební nátěr přes několik desek včetně vystěrkovaných íst. V případě, že žlutá z podkladu vystupuje je třeba provést uzavírací nátěr na bázi rozpouštědlové penetrace. Poté je již ožné povrch natírat běžnýi vodou ředitelnýi nátěry. 41

42 W11 Poznáky 42

43 W11 Poznáky 43

44 W11 Poznáky HOT LINE: Tel.: Fax: Knauf Praha, Praha 9 Kbely, Mladoboleslavská 949, PSČ Právo technické zěny vyhrazeno. Platí vždy aktuální vydání. Naše záruka se vztahuje pouze na bezchybné vlastnosti našich výrobků. Konstrukční, statické a stavebně-fyzikální vlastnosti systéu Knauf ohou být dosaženy pouze v případě, že jsou používány systéové výrobky Knauf, nebo výrobky výslovně doporučené společností Knauf. Údaje o spotřebě, nožství a provedení vycházejí z praxe, a proto neohou být bez dalších úprav používány v odlišných podínkách. Všechna práva vyhrazena. Zěny, přetisk a fotoechanická reprodukce, i částečná, podléhá výslovnéu souhlasu firy Knauf. Konstrukční, statické a stavebně-fyzikální vlastnosti systéů Knauf ohou být dosaženy pouze v případě, že jsou používány systéové výrobky Knauf nebo výrobky výslovně doporučené společností Knauf. UPOZORNĚNÍ: Vydání nového technického listu pozbývá tento technický list platnost.
