Technologické postupy Montáže bezpečnostních konstrukcí Rigips. Bezpečnostní předstěna volně stojící R3 Bezpečnostní třída RC 3

Transkript

1 Bezpečnostní předstěna volně stojící R3 Bezpečnostní třída RC 3 1

2 2

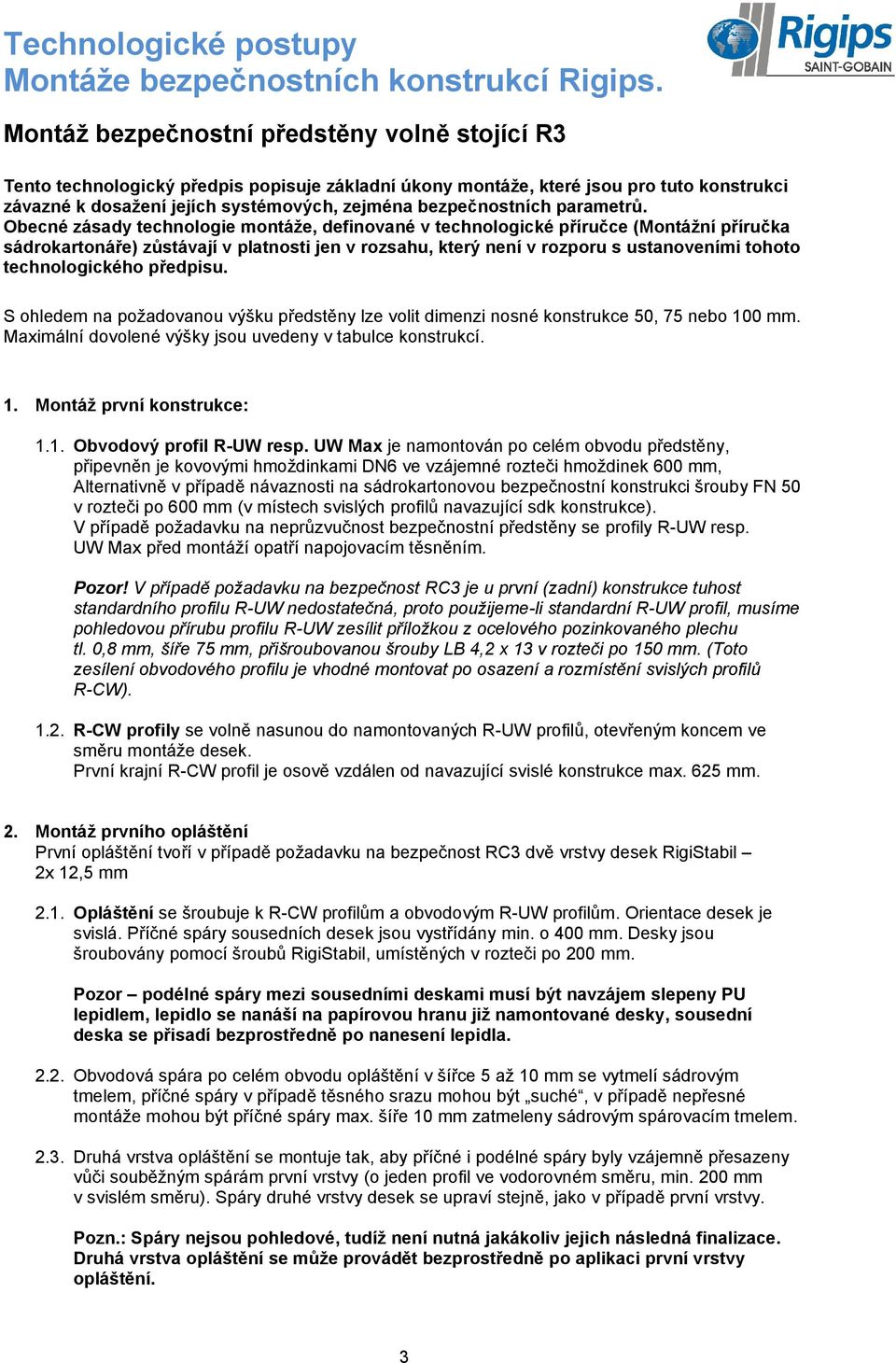

3 Montáž bezpečnostní předstěny volně stojící R3 Tento technologický předpis popisuje základní úkony montáže, které jsou pro tuto konstrukci závazné k dosažení jejích systémových, zejména bezpečnostních parametrů. Obecné zásady technologie montáže, definované v technologické příručce (Montážní příručka sádrokartonáře) zůstávají v platnosti jen v rozsahu, který není v rozporu s ustanoveními tohoto technologického předpisu. S ohledem na požadovanou výšku předstěny lze volit dimenzi nosné konstrukce 50, 75 nebo 100 mm. Maximální dovolené výšky jsou uvedeny v tabulce konstrukcí. 1. Montáž první konstrukce: 1.1. Obvodový profil R-UW resp. UW Max je namontován po celém obvodu předstěny, připevněn je kovovými hmoždinkami DN6 ve vzájemné rozteči hmoždinek 600 mm, Alternativně v případě návaznosti na sádrokartonovou bezpečnostní konstrukci šrouby FN 50 v rozteči po 600 mm (v místech svislých profilů navazující sdk konstrukce). V případě požadavku na neprůzvučnost bezpečnostní předstěny se profily R-UW resp. UW Max před montáží opatří napojovacím těsněním. Pozor! V případě požadavku na bezpečnost RC3 je u první (zadní) konstrukce tuhost standardního profilu R-UW nedostatečná, proto použijeme-li standardní R-UW profil, musíme pohledovou přírubu profilu R-UW zesílit příložkou z ocelového pozinkovaného plechu tl. 0,8 mm, šíře 75 mm, přišroubovanou šrouby LB 4,2 x 13 v rozteči po 150 mm. (Toto zesílení obvodového profilu je vhodné montovat po osazení a rozmístění svislých profilů R-CW) R-CW profily se volně nasunou do namontovaných R-UW profilů, otevřeným koncem ve směru montáže desek. První krajní R-CW profil je osově vzdálen od navazující svislé konstrukce max. 625 mm. 2. Montáž prvního opláštění První opláštění tvoří v případě požadavku na bezpečnost RC3 dvě vrstvy desek RigiStabil 2x 12,5 mm 2.1. Opláštění se šroubuje k R-CW profilům a obvodovým R-UW profilům. Orientace desek je svislá. Příčné spáry sousedních desek jsou vystřídány min. o 400 mm. Desky jsou šroubovány pomocí šroubů RigiStabil, umístěných v rozteči po 200 mm. Pozor podélné spáry mezi sousedními deskami musí být navzájem slepeny PU lepidlem, lepidlo se nanáší na papírovou hranu již namontované desky, sousední deska se přisadí bezprostředně po nanesení lepidla Obvodová spára po celém obvodu opláštění v šířce 5 až 10 mm se vytmelí sádrovým tmelem, příčné spáry v případě těsného srazu mohou být suché, v případě nepřesné montáže mohou být příčné spáry max. šíře 10 mm zatmeleny sádrovým spárovacím tmelem Druhá vrstva opláštění se montuje tak, aby příčné i podélné spáry byly vzájemně přesazeny vůči souběžným spárám první vrstvy (o jeden profil ve vodorovném směru, min. 200 mm v svislém směru). Spáry druhé vrstvy desek se upraví stejně, jako v případě první vrstvy. Pozn.: Spáry nejsou pohledové, tudíž není nutná jakákoliv jejich následná finalizace. Druhá vrstva opláštění se může provádět bezprostředně po aplikaci první vrstvy opláštění. 3

4 3. Montáž druhé konstrukce: Poloha svislých R-CD profilů i stavěcích třmenů druhé konstrukce je vstřícná k poloze R-CW profilů první (již namontované konstrukce) Obvodový profil R-UD je namontován po celém obvodu předstěny, připevněn je plastovými natloukacími hmoždinkami ve vzájemné rozteči hmoždinek 600 mm, Alternativně v případě návaznosti na sádrokartonovou bezpečnostní konstrukci šrouby FN 50 v rozteči po 600 mm (v místech svislých profilů navazující sdk konstrukce). V případě požadavku na neprůzvučnost bezpečnostní předstěny se R-UD profily před montáží opatří napojovacím těsněním Stavěcí třmeny druhé konstrukce se připevní ve výškových úrovních po 1000 mm, vodorovné rozmístění dle polohy R-CW profilů první (zadní) konstrukce pomocí šroubu FN 50 (1 šroub/ 1 třmen). Pozn.: V případě požadavků na neprůzvučnost bezpečnostní předstěny se doporučuje stavěcí třmeny podlepit napojovacím těsněním R-CD profily druhé konstrukce se připevní pomocí šroubů B 4,2 x 13 ke stavěcím třmenům, poloha profilů odpovídá poloze profilů první konstrukce. 4. Montáž druhého opláštění Druhé opláštění tvoří vždy dvě vrstvy desek RigiStabil 2x 12,5 mm První vrstva opláštění se šroubuje k R-CD profilům a obvodovým R-UD profilům. Orientace desek je svislá. Příčné spáry sousedních desek jsou vystřídány min. o 400 mm. Desky jsou šroubovány pomocí šroubů RigiStabil, umístěných v rozteči po 200 mm. Pozor podélné spáry mezi sousedními deskami musí být navzájem slepeny PU lepidlem, lepidlo se nanáší na papírovou hranu již namontované desky, sousední deska se přisadí bezprostředně po nanesení lepidla Obvodová spára po celém obvodu opláštění v šířce 5 až 10 mm se vytmelí sádrovým tmelem, příčné spáry v případě těsného srazu mohou být suché, v případě nepřesné montáže mohou být příčné spáry upraveny do tvaru V a vytmeleny sádrovým spárovacím tmelem. Podélné spáry podkladní vrstvy v ploše mohou zůstat jen slepené, nutné je pouze případné odstranění přebytečného zatvrdlého lepidla Druhá vrstva opláštění se montuje tak, aby příčné i podélné spáry byly vzájemně přesazeny vůči souběžným spárám první vrstvy (o jeden profil ve vodorovném směru, min. 200 mm ve svislém směru). Spáry druhé vrstvy desek se upraví stejně, jako v případě první vrstvy podélné spáry jsou lepené, příčné spáry se montují buď suché, na těsný sraz, nebo se skosenými hranami tvaru V Spáry druhé vrstvy desek se nejprve upraví stejně, jako v případě první vrstvy. Následná finalizace povrchu lze provést až po dokonalém vypěnění a vytvrzení PU lepidla (nejdříve po cca 12 hodinách po montáži opláštění) Po odstranění (odříznutí) přebytečného PU lepidla z podélných spár (protipohybem ostré špachtle) se všechny spáry zatmelí sádrovým spárovacím tmelem s použitím výztužné pásky 4

5 5. Řešení elektroinstalačních krabic V bezpečnostních konstrukcích je schváleno osazovat elektroinstalační krabice. V místě krabic je nutné před opláštěním osadit ocelový pozinkovaný plech formátu 500 mm (na výšku) x 675 mm (v půdorysném směru příčky), který je přišroubován po obou stranách do přilehlých svislých profilů R-CD šrouby do plechu LB 4,2 x 13. V tomto plechu je nutné vyříznout obdélníkový otvor (max. rozměr 300 x 100 mm). Následně se do tohoto otvoru vloží plechová kulisa, která se v horní a spodní přírubě snýtuje předepsaným způsobem (ocelové nýty ø 3 mm, rozteč 20 mm) s tímto plechem, boční části zůstávají volné pro protažení kabelů. Následně se provede opláštění a instalace elektrokrabic. Desky opláštění se přišroubují krom profilů R-CD i v oblasti po obvodu zabudovaných elektrokrabic v rozteči po 200 mm. 5
